Tekniska data. Sida Innehållsförteckning 1. Maskinstorlek 2 Spindeldrivning 2 Spindelvarvtal 2

Transkript

1 Sida Innehållsförteckning 1 Maskinstorlek 2 Spindeldrivning 2 Spindelvarvtal 2 Spindeldocka med integrerad växellåda Diagram över effekt och vridmoment på spindel DIN A mm med 40 kw spindelmotor, varv/min 3 DIN A mm med 40 kw spindelmotor, varv/min 4 DIN A mm med 40 kw spindelmotor, varv/min 5 Max belastning på spindeln DIN A mm 6 Spindel DIN A mm 7 C-axel 8 Skärspetsmätare 9 Matningsdrivningar bakre slid 10 Matningsdrivningar främre slid 11 Revolver bakre Sauter med skiva VDI Revolver bakre Sauter med skiva Capto C5 13 Revolver bakre Sauter med skiva VDI 50 & drivna verktyg 14 Revolver bakre Sauter med skiva VDI 40 & drivna verktyg & Y-axel 15 Revolver främre Sauter med skiva VDI Revolver främre Sauter med skiva SMT 6-läges 17 Revolver främre Sauter med skiva Capto C5 18 Dubbdocka 2-axlig maskin 19 Dubbdocka 4-axlig maskin 20 Hydraulaggregat 21 Spolanordning för kylvätska 21 Spåntransportör 21 Ljudnivåer 22 Utrymmesritning för ST Fundamentsplan 24 Rekomendationer för fundamentet 25 Kapacitetsritning 2-axlig ST300 med dubbdocka 26 Kapacitetsritning 4-axlig ST300 med dubbdocka 27 1

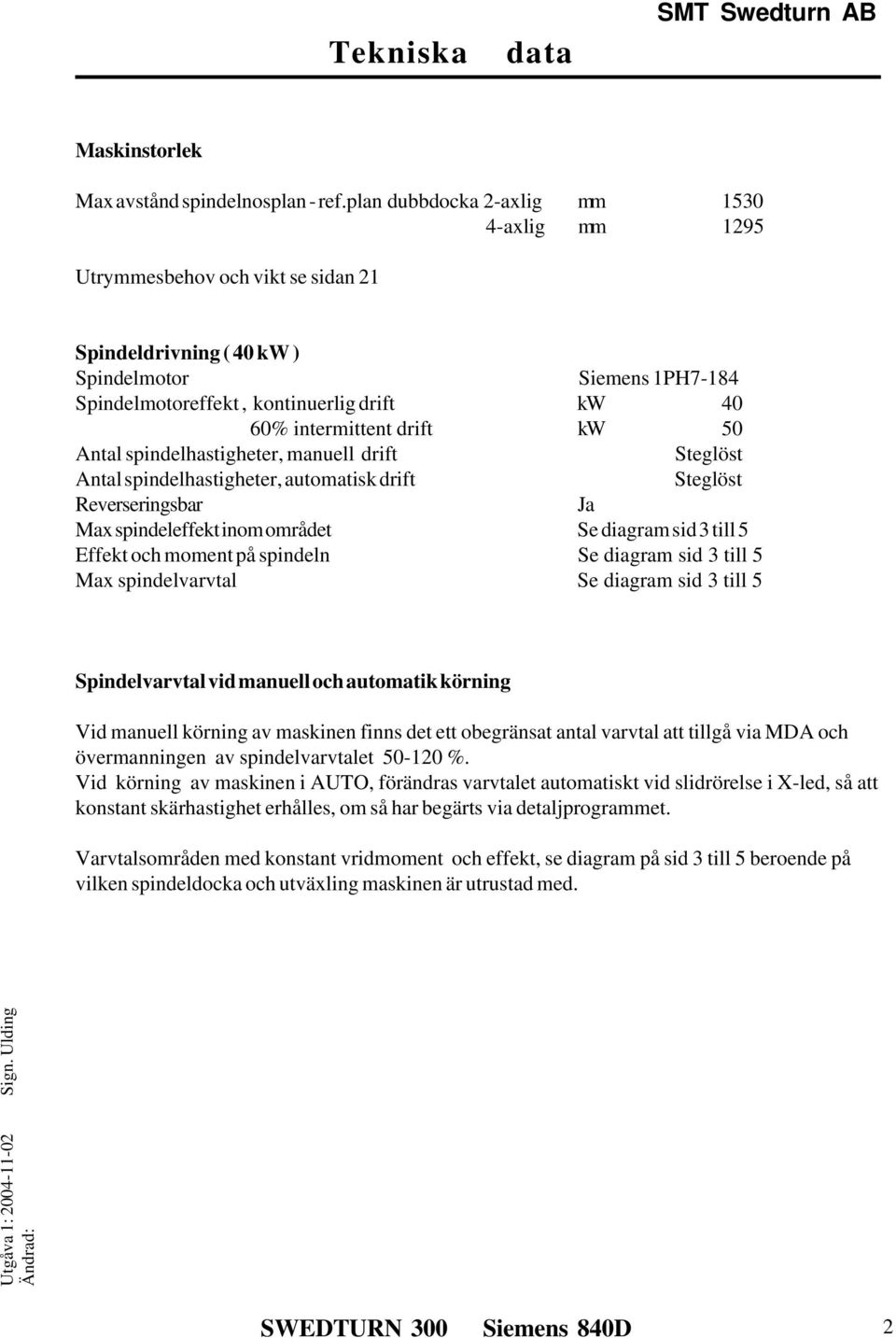

2 Maskinstorlek Max avstånd spindelnosplan - ref.plan dubbdocka 2-axlig mm axlig mm 1295 Utrymmesbehov och vikt se sidan 21 Spindeldrivning ( 40 kw ) Spindelmotor Siemens 1PH7-184 Spindelmotoreffekt, kontinuerlig drift kw 40 60% intermittent drift kw 50 Antal spindelhastigheter, manuell drift Steglöst Antal spindelhastigheter, automatisk drift Steglöst Reverseringsbar Ja Max spindeleffekt inom området Se diagram sid 3 till 5 Effekt och moment på spindeln Se diagram sid 3 till 5 Max spindelvarvtal Se diagram sid 3 till 5 Spindelvarvtal vid manuell och automatik körning Vid manuell körning av maskinen finns det ett obegränsat antal varvtal att tillgå via MDA och övermanningen av spindelvarvtalet %. Vid körning av maskinen i AUTO, förändras varvtalet automatiskt vid slidrörelse i X-led, så att konstant skärhastighet erhålles, om så har begärts via detaljprogrammet. Varvtalsområden med konstant vridmoment och effekt, se diagram på sid 3 till 5 beroende på vilken spindeldocka och utväxling maskinen är utrustad med. 2

3 Diagram över effekt och vridmoment på spindeln A11, 150 mm med max 1500 varv/min Spindeldocka med integrerad växellåda Effekt: 40 kw kontinuerlig drift 50 kw 60 % intermittent drift Utväxlingsförhållande mellan motoraxel-spindel högväxel 2,5:1 lågväxel 10:1 3

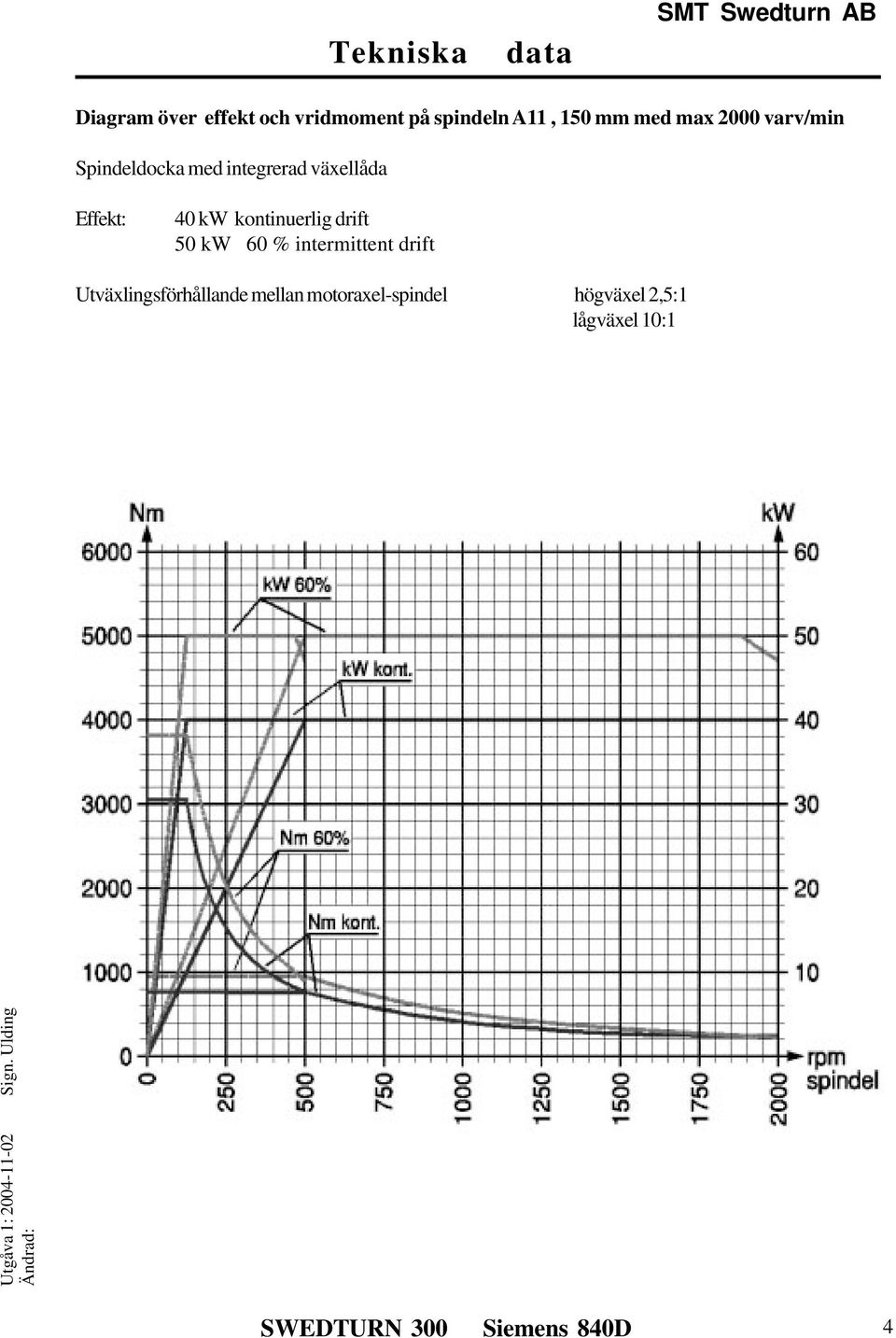

4 Diagram över effekt och vridmoment på spindeln A11, 150 mm med max 2000 varv/min Spindeldocka med integrerad växellåda Effekt: 40 kw kontinuerlig drift 50 kw 60 % intermittent drift Utväxlingsförhållande mellan motoraxel-spindel högväxel 2,5:1 lågväxel 10:1 4

5 Diagram över effekt och vridmoment på spindeln A11, 150 mm med max 3000 varv/min Spindeldocka med integrerad växellåda Effekt: 40 kw kontinuerlig drift 50 kw 60 % intermittent drift Utväxlingsförhållande mellan motoraxel-spindel högväxel 2,5:1 lågväxel 10:1 5

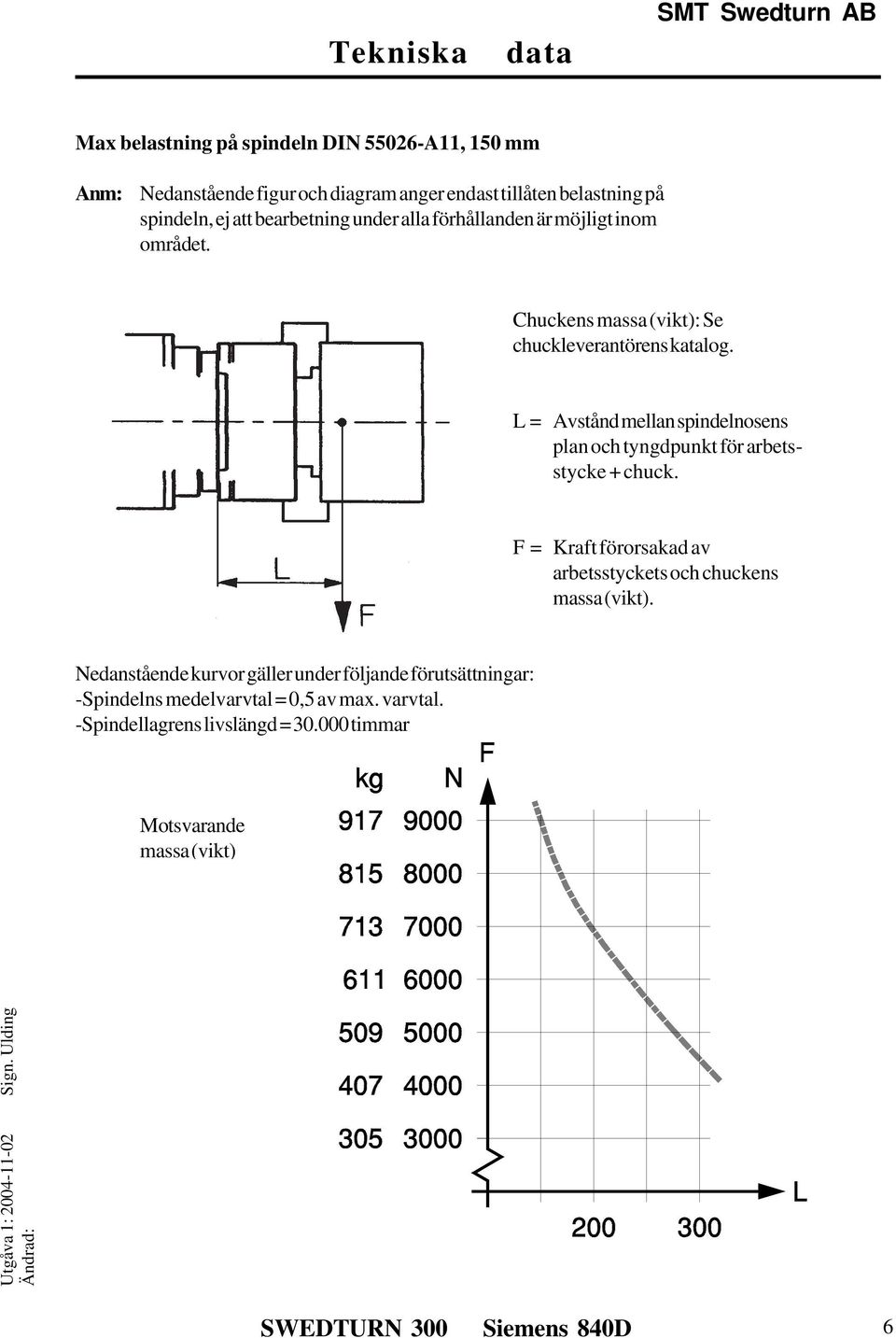

6 Max belastning på spindeln DIN A11, 150 mm Anm: Nedanstående figur och diagram anger endast tillåten belastning på spindeln, ej att bearbetning under alla förhållanden är möjligt inom området. Chuckens massa (vikt): Se chuckleverantörens katalog. L = Avstånd mellan spindelnosens plan och tyngdpunkt för arbetsstycke + chuck. F = Kraft förorsakad av arbetsstyckets och chuckens massa (vikt). Nedanstående kurvor gäller under följande förutsättningar: -Spindelns medelvarvtal = 0,5 av max. varvtal. -Spindellagrens livslängd = timmar Motsvarande massa (vikt) 6

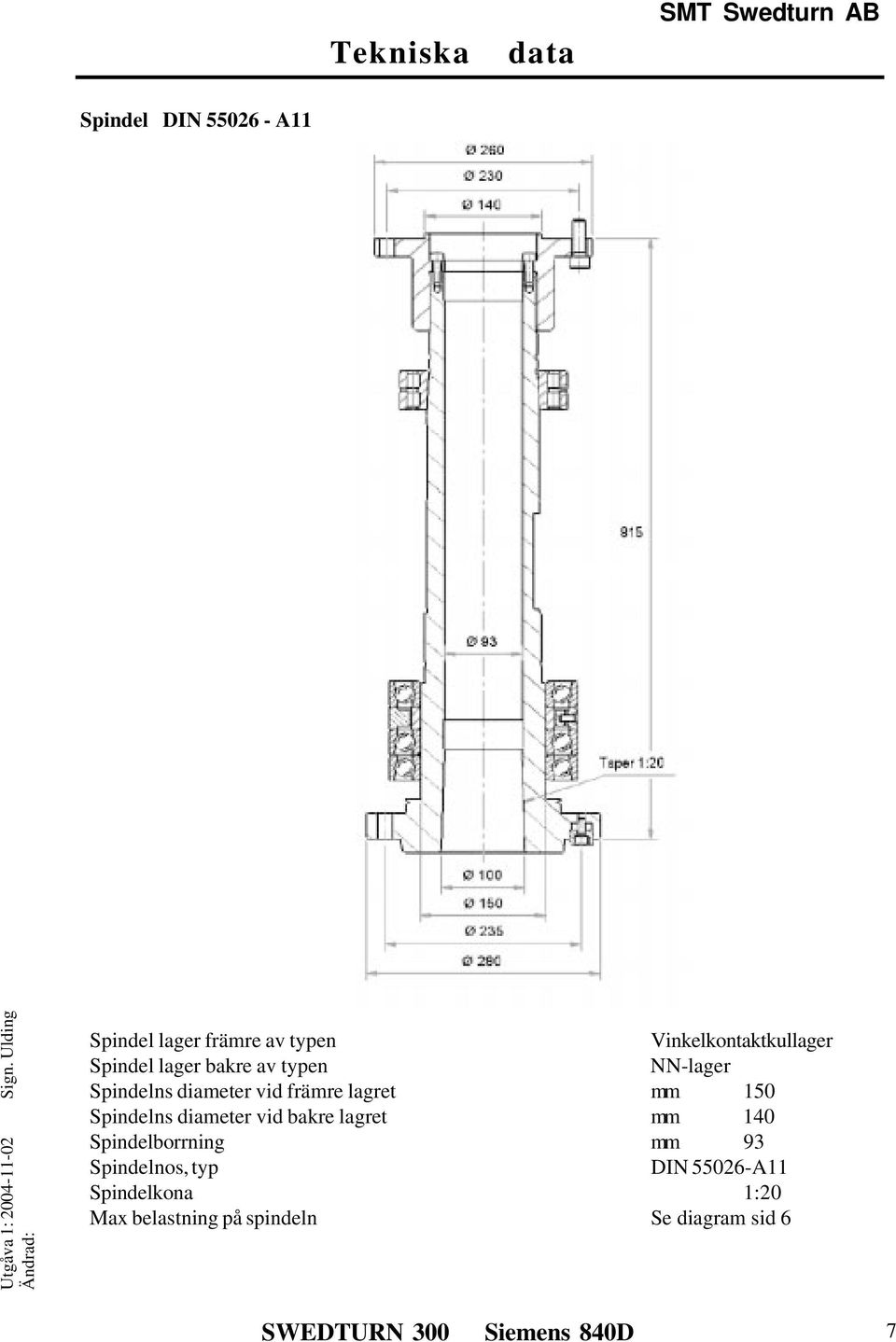

7 Spindel DIN A11 Spindel lager främre av typen Vinkelkontaktkullager Spindel lager bakre av typen NN-lager Spindelns diameter vid främre lagret mm 150 Spindelns diameter vid bakre lagret mm 140 Spindelborrning mm 93 Spindelnos, typ DIN A11 Spindelkona 1:20 Max belastning på spindeln Se diagram sid 6 7

8 Beskrivning av C-axel 8

9 Beskrivning och kapacitetsritning för skärspetsmätare 9

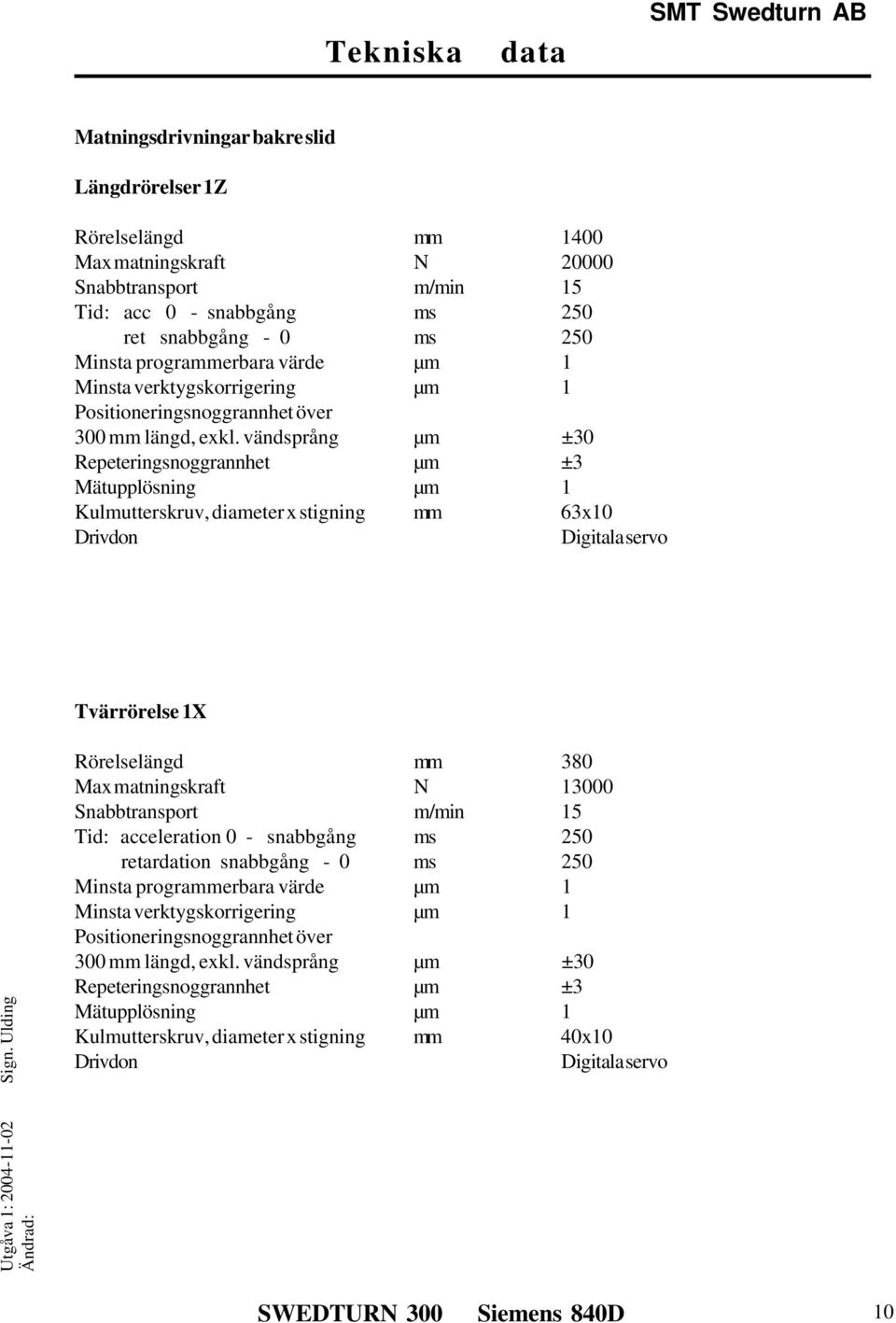

10 Matningsdrivningar bakre slid Längdrörelser 1Z Rörelselängd mm 1400 Max matningskraft N Snabbtransport m/min 15 Tid: acc 0 - snabbgång ms 250 ret snabbgång - 0 ms 250 Minsta programmerbara värde µm 1 Minsta verktygskorrigering µm 1 Positioneringsnoggrannhet över 300 mm längd, exkl. vändsprång µm ±30 Repeteringsnoggrannhet µm ±3 Mätupplösning µm 1 Kulmutterskruv, diameter x stigning mm 63x10 Drivdon Digitala servo Tvärrörelse 1X Rörelselängd mm 380 Max matningskraft N Snabbtransport m/min 15 Tid: acceleration 0 - snabbgång ms 250 retardation snabbgång - 0 ms 250 Minsta programmerbara värde µm 1 Minsta verktygskorrigering µm 1 Positioneringsnoggrannhet över 300 mm längd, exkl. vändsprång µm ±30 Repeteringsnoggrannhet µm ±3 Mätupplösning µm 1 Kulmutterskruv, diameter x stigning mm 40x10 Drivdon Digitala servo 10

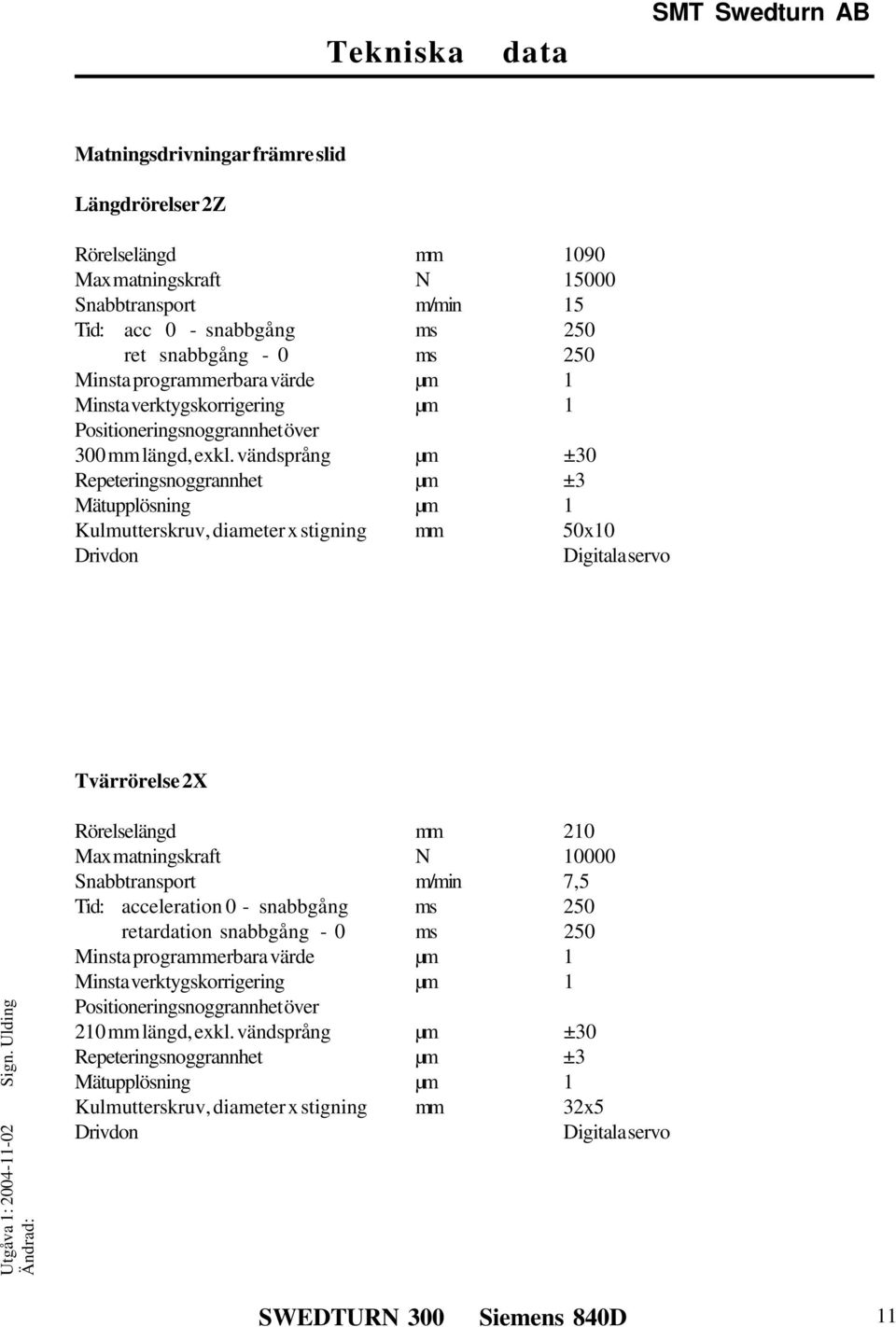

11 Matningsdrivningar främre slid Längdrörelser 2Z Rörelselängd mm 1090 Max matningskraft N Snabbtransport m/min 15 Tid: acc 0 - snabbgång ms 250 ret snabbgång - 0 ms 250 Minsta programmerbara värde µm 1 Minsta verktygskorrigering µm 1 Positioneringsnoggrannhet över 300 mm längd, exkl. vändsprång µm ±30 Repeteringsnoggrannhet µm ±3 Mätupplösning µm 1 Kulmutterskruv, diameter x stigning mm 50x10 Drivdon Digitala servo Tvärrörelse 2X Rörelselängd mm 210 Max matningskraft N Snabbtransport m/min 7,5 Tid: acceleration 0 - snabbgång ms 250 retardation snabbgång - 0 ms 250 Minsta programmerbara värde µm 1 Minsta verktygskorrigering µm 1 Positioneringsnoggrannhet över 210 mm längd, exkl. vändsprång µm ±30 Repeteringsnoggrannhet µm ±3 Mätupplösning µm 1 Kulmutterskruv, diameter x stigning mm 32x5 Drivdon Digitala servo 11

12 Revolver bakre Sauter med skiva VDI 50 Typ av revolver SAUTER Typ av revolverskiva DIN ( VDI 50 ) Fasta verktygslägen 12 st. Verktygsdimension rättvända verktyg mm 32x32 Verktygsdimension inverterade verktyg mm 32x32 Svarvbommar mm 50 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s Indexering 6 verktygslägen (180 gr.) s

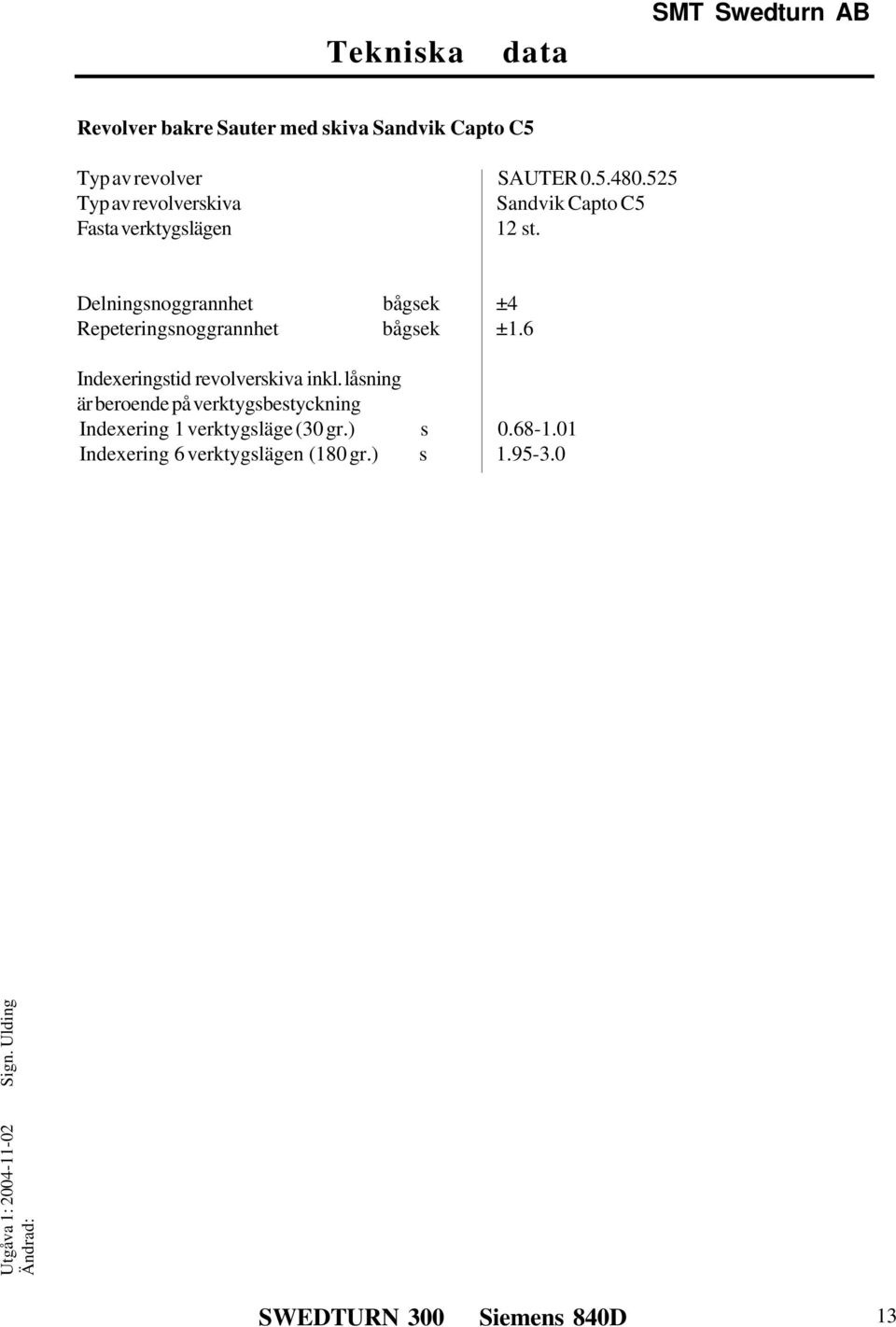

13 Revolver bakre Sauter med skiva Sandvik Capto C5 Typ av revolver SAUTER Typ av revolverskiva Sandvik Capto C5 Fasta verktygslägen 12 st. Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s Indexering 6 verktygslägen (180 gr.) s

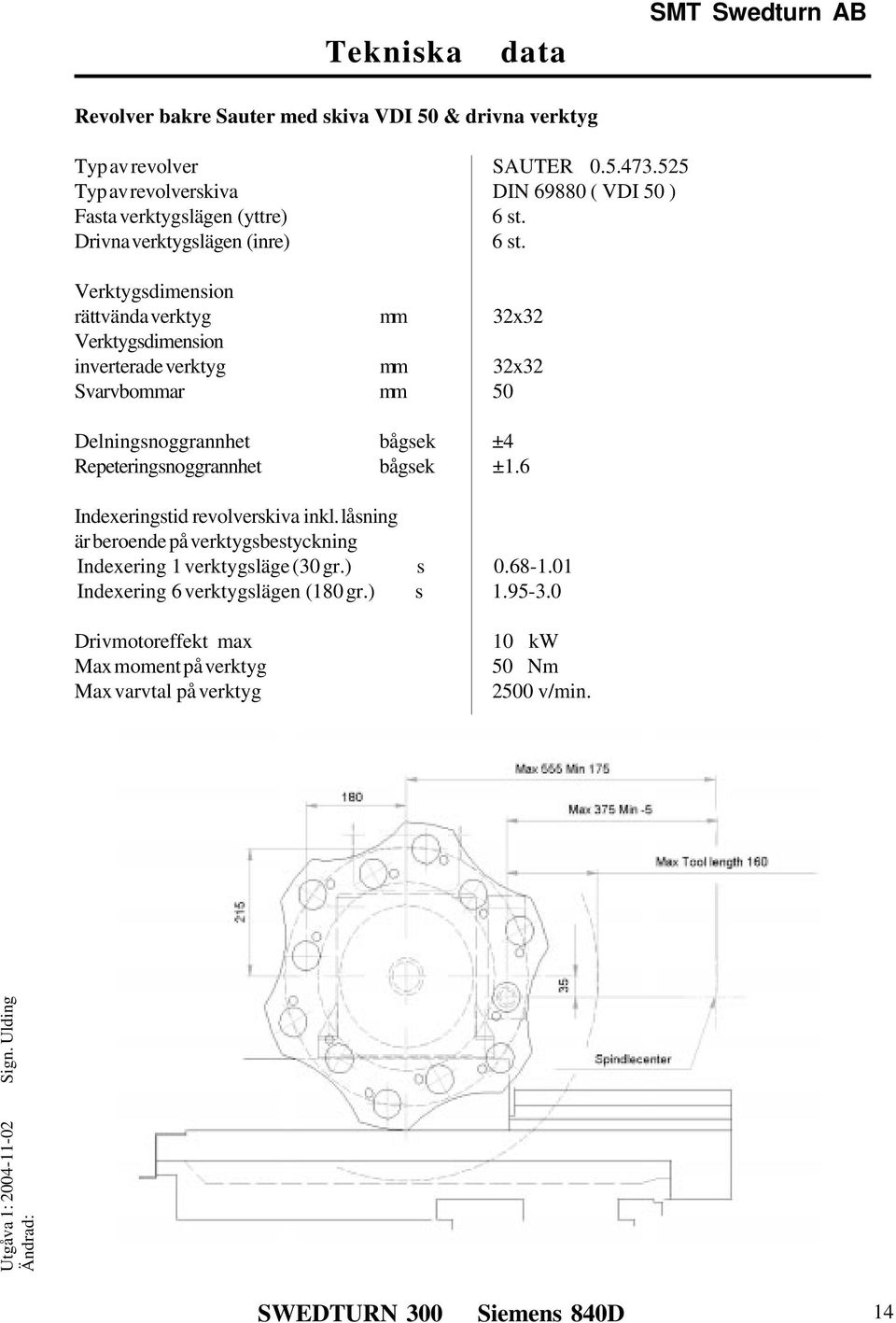

14 Revolver bakre Sauter med skiva VDI 50 & drivna verktyg Typ av revolver SAUTER Typ av revolverskiva DIN ( VDI 50 ) Fasta verktygslägen (yttre) 6 st. Drivna verktygslägen (inre) 6 st. Verktygsdimension rättvända verktyg mm 32x32 Verktygsdimension inverterade verktyg mm 32x32 Svarvbommar mm 50 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s Indexering 6 verktygslägen (180 gr.) s Drivmotoreffekt max Max moment på verktyg Max varvtal på verktyg 10 kw 50 Nm 2500 v/min. 14

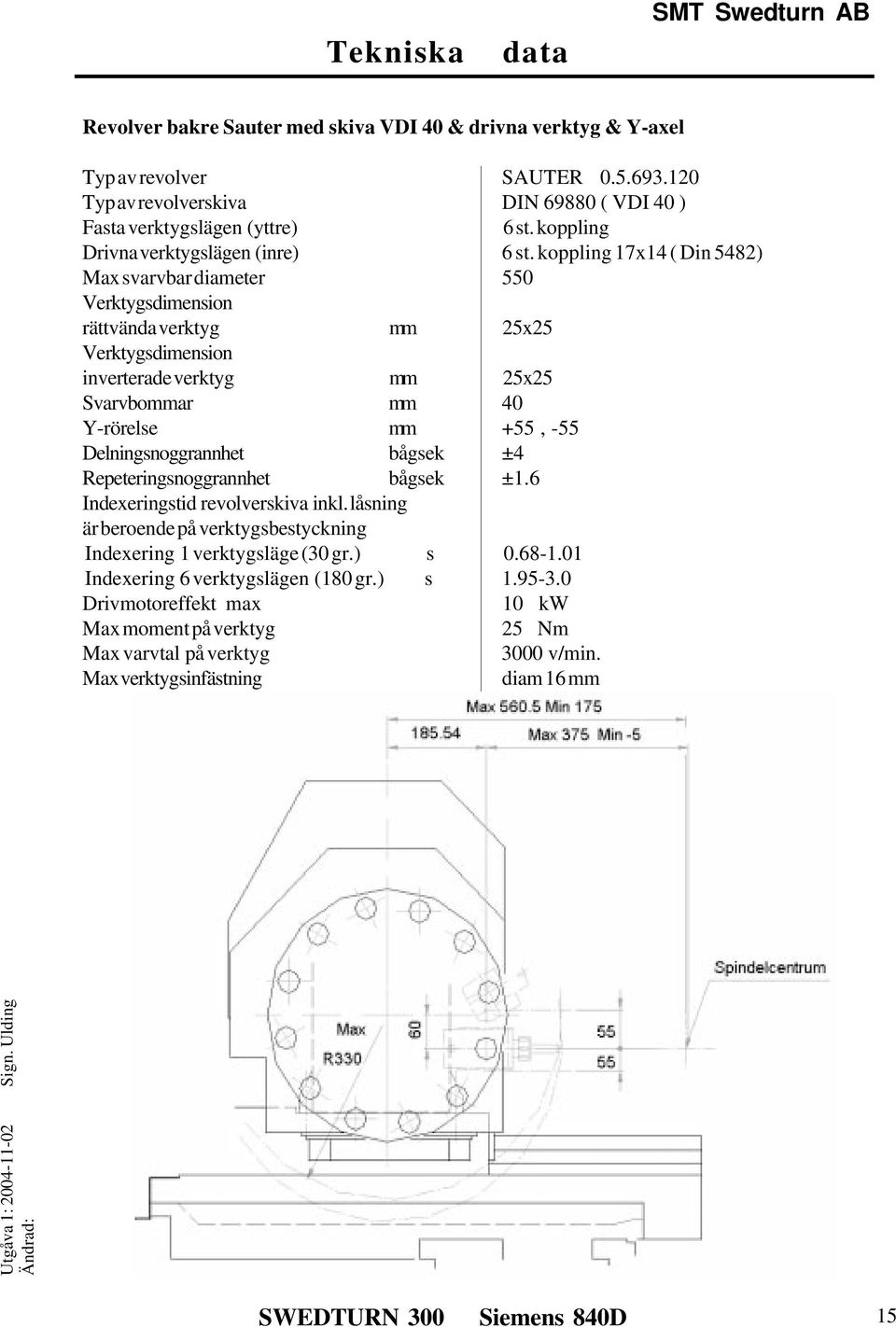

15 Revolver bakre Sauter med skiva VDI 40 & drivna verktyg & Y-axel Typ av revolver SAUTER Typ av revolverskiva DIN ( VDI 40 ) Fasta verktygslägen (yttre) 6 st. koppling Drivna verktygslägen (inre) 6 st. koppling 17x14 ( Din 5482) Max svarvbar diameter 550 Verktygsdimension rättvända verktyg mm 25x25 Verktygsdimension inverterade verktyg mm 25x25 Svarvbommar mm 40 Y-rörelse mm +55, -55 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s Indexering 6 verktygslägen (180 gr.) s Drivmotoreffekt max 10 kw Max moment på verktyg 25 Nm Max varvtal på verktyg 3000 v/min. Max verktygsinfästning diam 16 mm 15

16 Revolver främre Sauter med skiva VDI 50 Typ av revolver SAUTER Typ av revolverskiva DIN ( VDI 50 ) Antal verktygslägen 6 Verktygsdimension rättvända verktyg mm 32x32 Verktygsdimension inverterade verktyg mm 32x32 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s ,78 Indexering 6 verktygslägen (180 gr.) s ,3 16

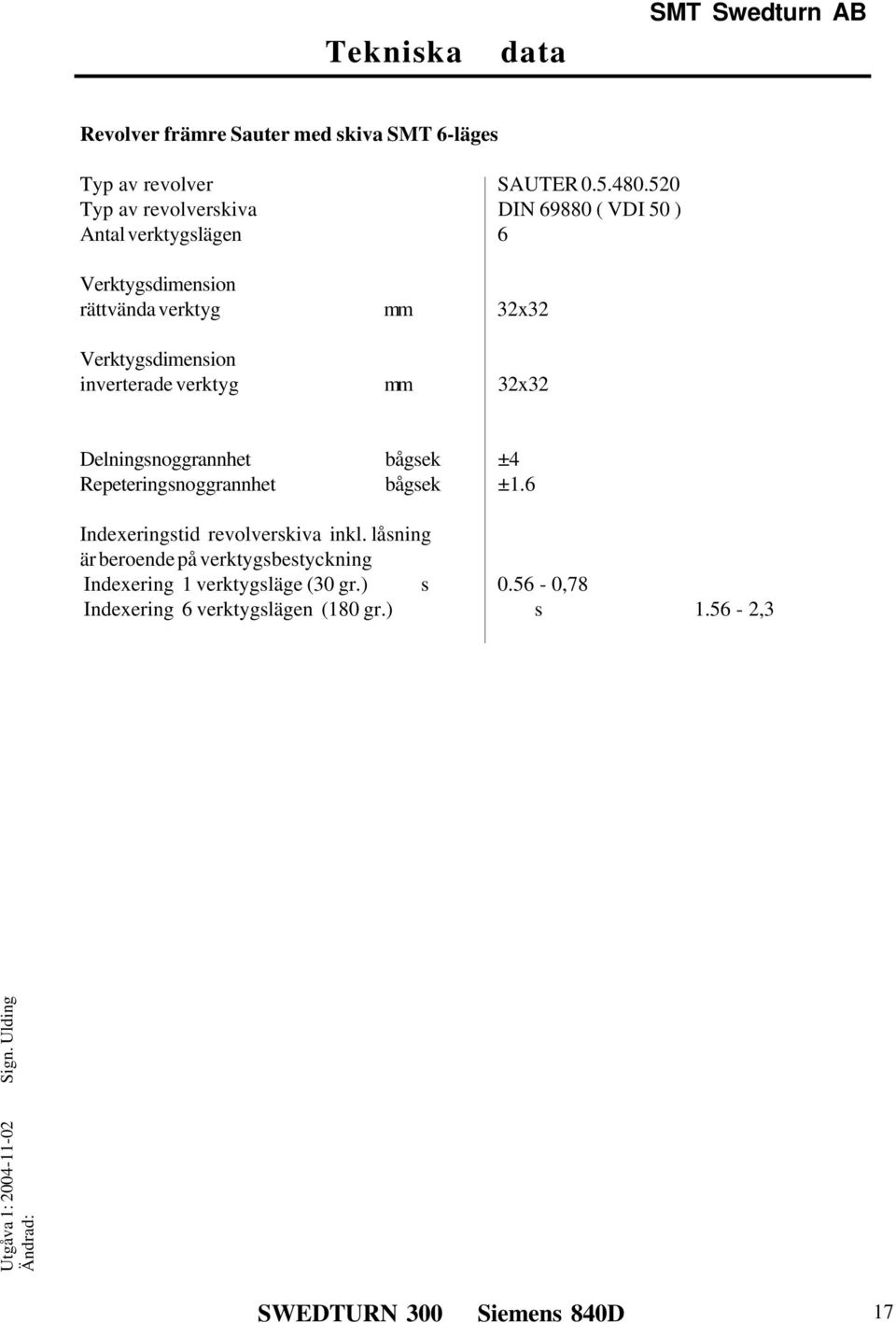

17 Revolver främre Sauter med skiva SMT 6-läges Typ av revolver SAUTER Typ av revolverskiva DIN ( VDI 50 ) Antal verktygslägen 6 Verktygsdimension rättvända verktyg mm 32x32 Verktygsdimension inverterade verktyg mm 32x32 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s ,78 Indexering 6 verktygslägen (180 gr.) s ,3 17

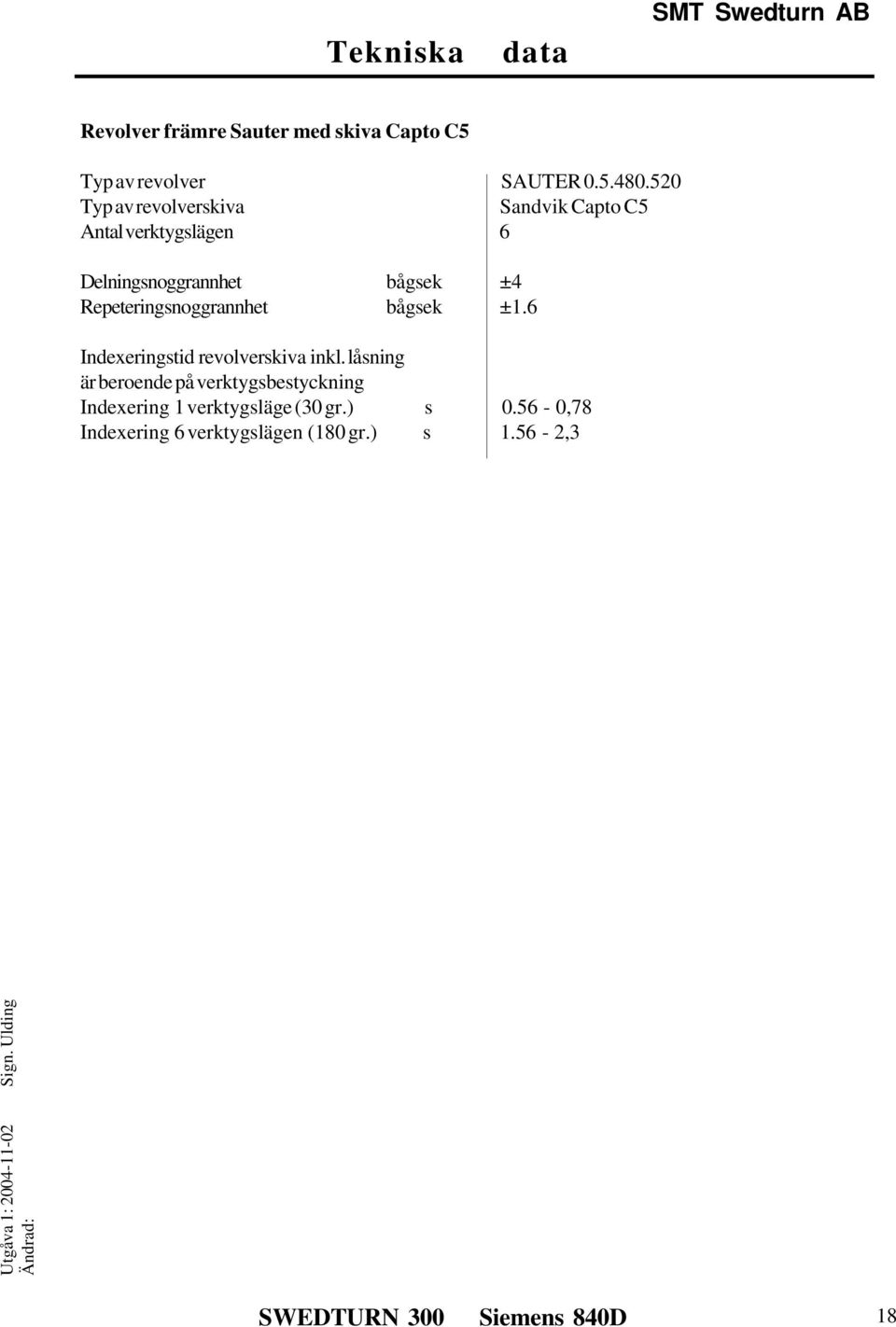

18 Revolver främre Sauter med skiva Capto C5 Typ av revolver SAUTER Typ av revolverskiva Sandvik Capto C5 Antal verktygslägen 6 Delningsnoggrannhet bågsek ±4 Repeteringsnoggrannhet bågsek ±1.6 Indexeringstid revolverskiva inkl. låsning är beroende på verktygsbestyckning Indexering 1 verktygsläge (30 gr.) s ,78 Indexering 6 verktygslägen (180 gr.) s ,3 18

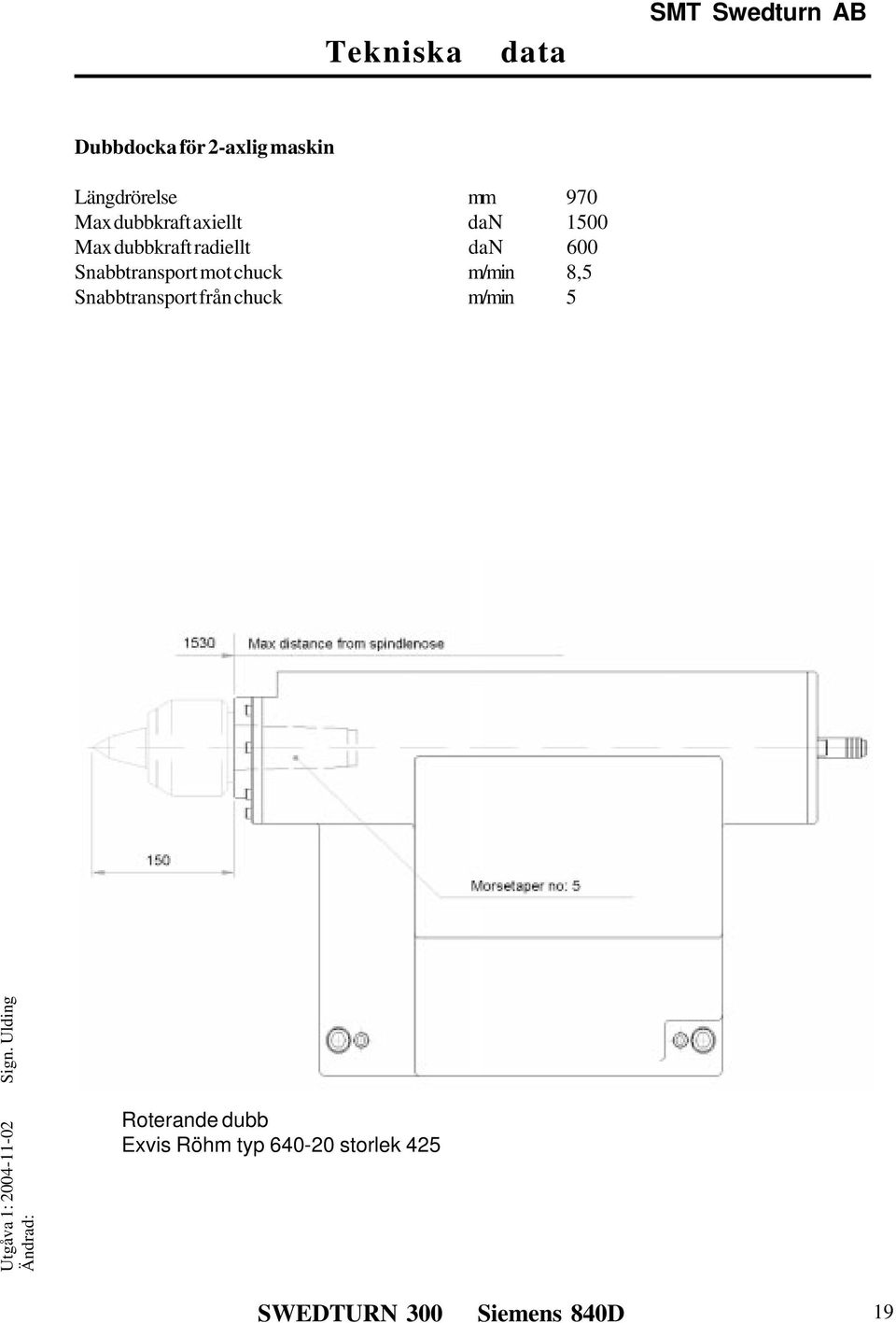

19 Dubbdocka för 2-axlig maskin Längdrörelse mm 970 Max dubbkraft axiellt dan 1500 Max dubbkraft radiellt dan 600 Snabbtransport mot chuck m/min 8,5 Snabbtransport från chuck m/min 5 Roterande dubb Exvis Röhm typ storlek

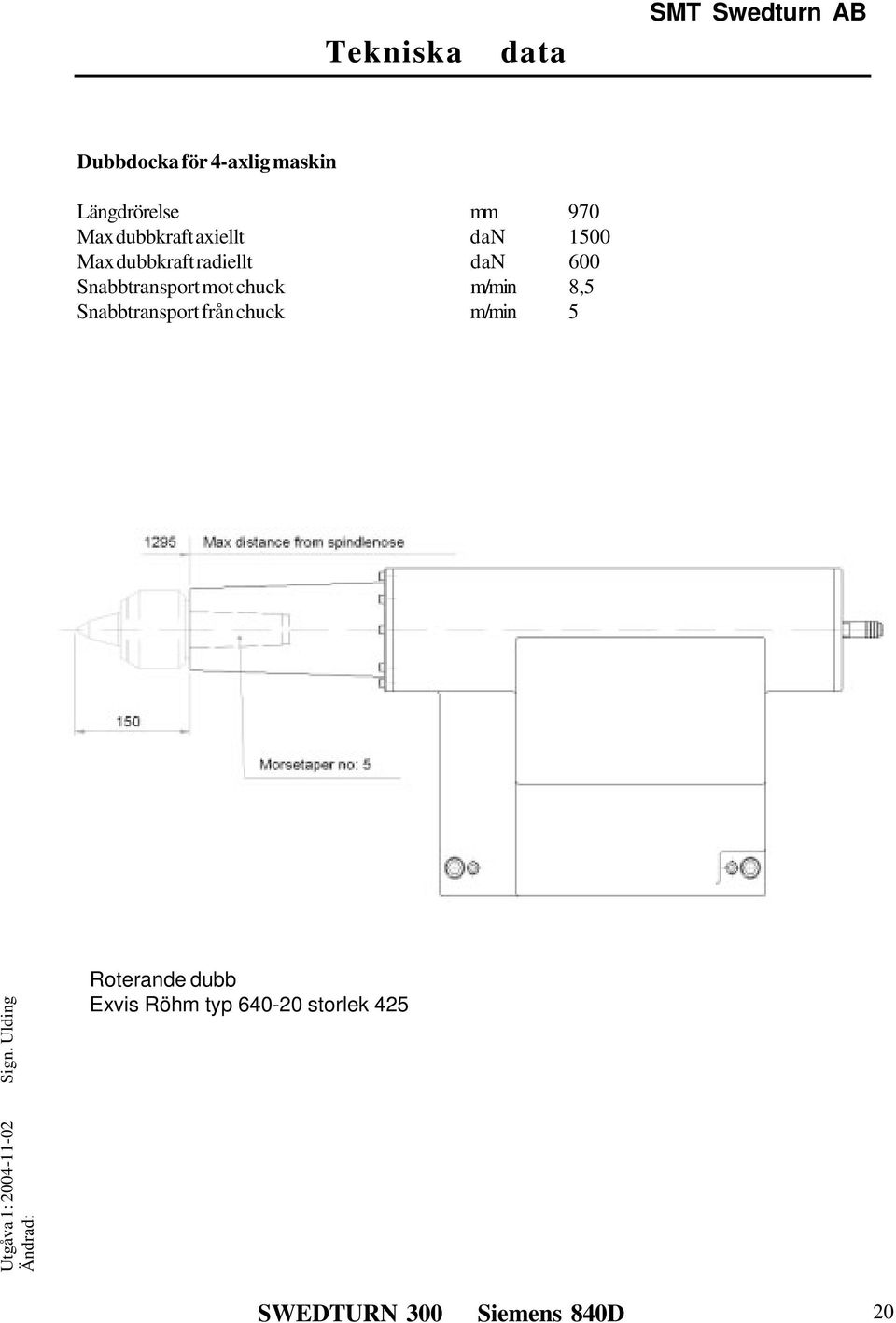

20 Dubbdocka för 4-axlig maskin Längdrörelse mm 970 Max dubbkraft axiellt dan 1500 Max dubbkraft radiellt dan 600 Snabbtransport mot chuck m/min 8,5 Snabbtransport från chuck m/min 5 Roterande dubb Exvis Röhm typ storlek

21 Hydraulaggregat Pumpmotor effekt kw 4 Systemtryck Bar 70 Max flöde l/min 25 Hydraultankens volym l 76 Spolanordning för kylvätska Pumpmotor effekt kw 0.55 Pumpkapacitet max. l/min 83 Spåntransportörens tankvolym l 250 Spåntransportör med intervallstyrning Drivmotor effekt kw 0.37 Bandhastighet m/min 3 Bandbredd mm

22 Ljudnivåer runt maskinen, uppmätt enligt nedanstående skiss. Mätning 1: Tomgångsljud, endast hydraulaggregat och motorfläkt. Mätning 2: Tomgångsljud, med spindeln roterande med 1000 rpm och standard chuck med backar. Mätning 3: Tomgångsljud, med spindeln roterande med 2000 rpm och standard chuck med backar. Mätinstrument: Bruel & Kjaer Typ: 2203 Mätpunkter: 1,25m över golv, ca. 1m från maskinens ytterkontur. Bakgrundsljud: db(a) Mätning 1 Mätning 2 Mätning 3 Mätpunkt Ljudnivå Ljudnivå Ljudnivå db(a) db(a) db(a) A B C D

23 Utrymmesritning för ST300. Maskinvikt ca kg. 23

24 Uppställning En korrekt uppställning är av stor betydelse för maskinens arbetsnoggrannhet och funktion. Har verkstaden ett stadigt betonggolv kan maskinen placeras direkt på detta underlag utan särskilda förstärkningar. Maskinen ställs då upp på de maskinskor som följer med vid leveransen. Om golvet däremot är mjukt och fjädrande erfordras ett särskilt fundament. Fundamentet måste vara väl dimensionerat och armerat samt rätt förankrat i underlaget. Bilden nedan visar placeringen av maskinskor och ställskruvar samt mått på eventuellt fundament som måste gjutas. Erforderligt fundament är beroende av golv- och markförhållanden och måste bestämmas av kunden.. Maskinens utrymmesbehov i övrigt framgår av utrymmesritningen i avsnitt "Tekniska data". 1 Eventuellt fundament 2 Maskinskor och ställskruvar (6 st) 24

25 Rekommendation för maskinfundament Mark Speciellt maskinfundament erfordras där befintligt golv på mark är alltför mjukt och fjädrande för att maskinen skall kunna ställas direkt på den. Rekommenderad tjocklek på fundamentet framgår av nedanstående bild. Maskinen monteras på maskinskor och ATC, CPC monteras och spänns fast mot fundamentet med expanderskruvar. Se installationsanvisningarna där även övriga mått på fundamentet finns angivna. Fundamentet skall grundläggas på mark vars bäddmodul skall uppgå till minst 10 MN/m 3. Exempel: Löst lagrad sand, slit, halvfast lera MN/m 3 Fast lera 100 MN/m3 Morän MN/m3 Marken skall bestå av homogena material, vari ej får ingå byggnadsrester eller dylikt. Om fyllning erfordras skall denna bestå av friktionsmaterial och packas enligt SBN 80 avd 23:4. Finns risk för ojämna sättningar eller grundrester, som ej kan avlägsnas, skall sakkunnig konsulteras. Betong Konstruktionsbetong >K25 Skyddsbetong K10 Armering Ks 400 Ytnoggrannhet Stålglättad yta. Toleranser enligt Hus AMA 83, tabell TOLERANSER/3A. Skyddsbetong 25

26 Kapacitet bakre revolver drivna och odrivna verktyg 2-axlig. Revolver för drivna verktyg Revolver för O-drivna verktyg Kapacitetsritning 2-axlig ST300 med dubbdocka 26

27 Kapacitet bakre revolver drivna och odrivna verktyg 4-axlig. Revolver för drivna verktyg Revolver för O-drivna verktyg Kapacitetsritning 4-axlig ST300 med dubbdocka 27
