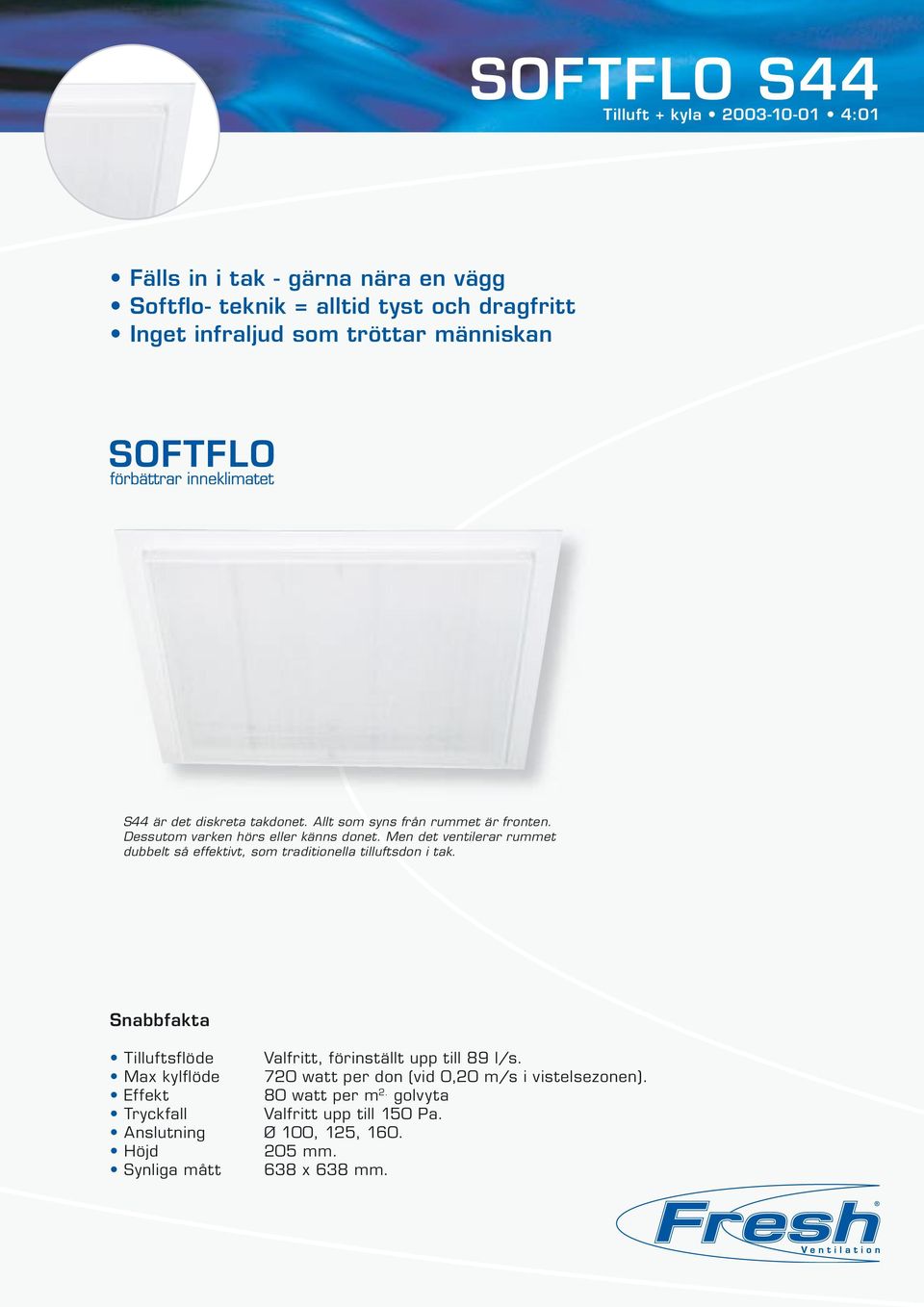

1 Tilluft + kyla :01 Fälls in i tak - gärna nära en vägg Softflo- teknik = alltid tyst och dragfritt Inget infraljud som tröttar människan S44 är det diskreta takdonet. Allt som syns från rummet är fronten. Dessutom varken hörs eller känns donet. Men det ventilerar rummet dubbelt så effektivt, som traditionella tilluftsdon i tak. Snabbfakta Tilluftsflöde Valfritt, förinställt upp till 89 l/s. Max kylflöde 720 watt per don (vid 0,20 m/s i vistelsezonen). Effekt 80 watt per m 2. golvyta Tryckfall Valfritt upp till 150 Pa. Anslutning Ø 100, 125, 160. Höjd 205 mm. Synliga mått 638 x 638 mm.

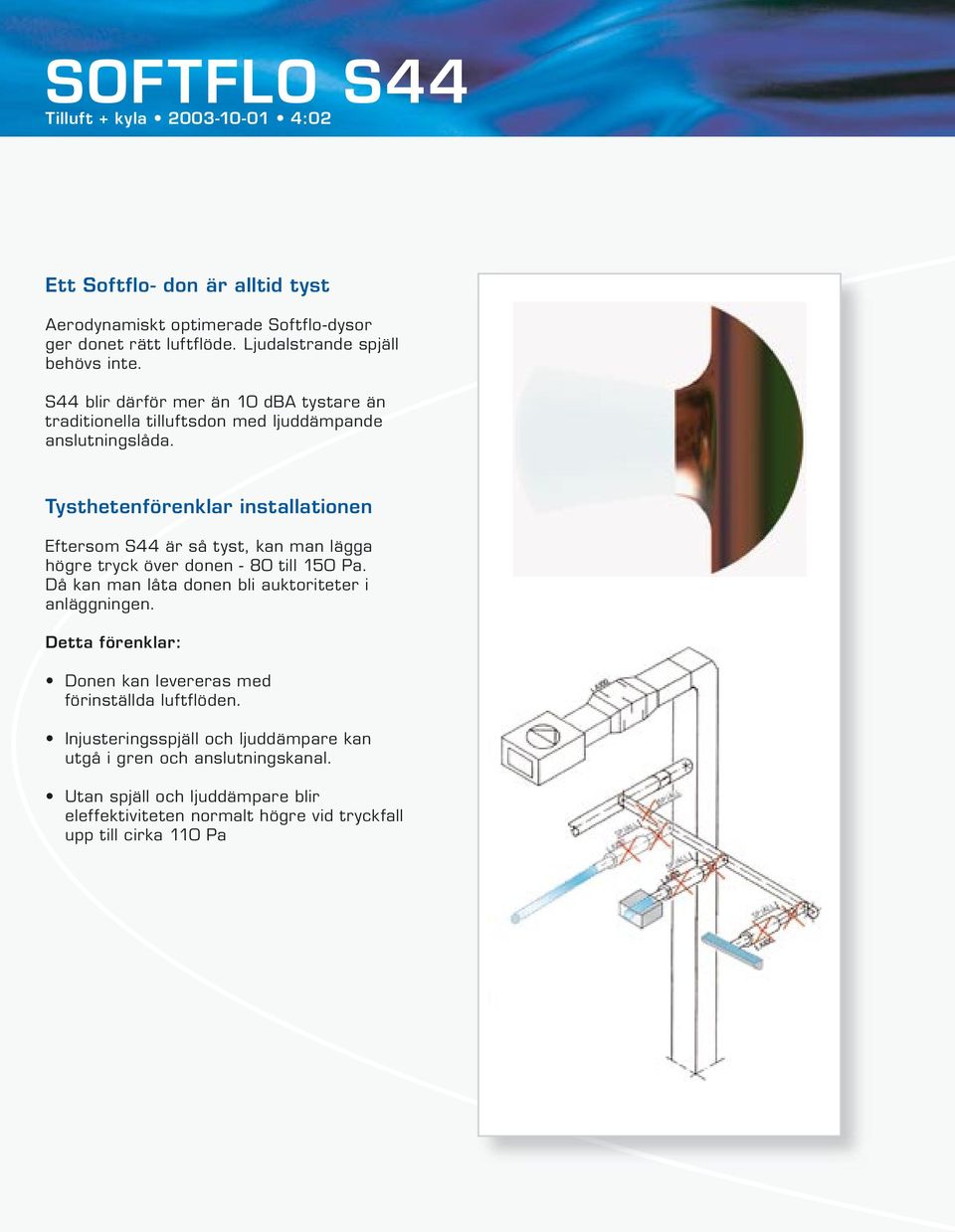

2 Tilluft + kyla :02 Ett Softflo- don är alltid tyst Aerodynamiskt optimerade Softflo-dysor ger donet rätt luftflöde. Ljudalstrande spjäll behövs inte. S44 blir därför mer än 10 dba tystare än traditionella tilluftsdon med ljuddämpande anslutningslåda. Tysthetenförenklar installationen Eftersom S44 är så tyst, kan man lägga högre tryck över donen - 80 till 150 Pa. Då kan man låta donen bli auktoriteter i anläggningen. Detta förenklar: Donen kan levereras med förinställda luftflöden. Injusteringsspjäll och ljuddämpare kan utgå i gren och anslutningskanal. Utan spjäll och ljuddämpare blir eleffektiviteten normalt högre vid tryckfall upp till cirka 110 Pa

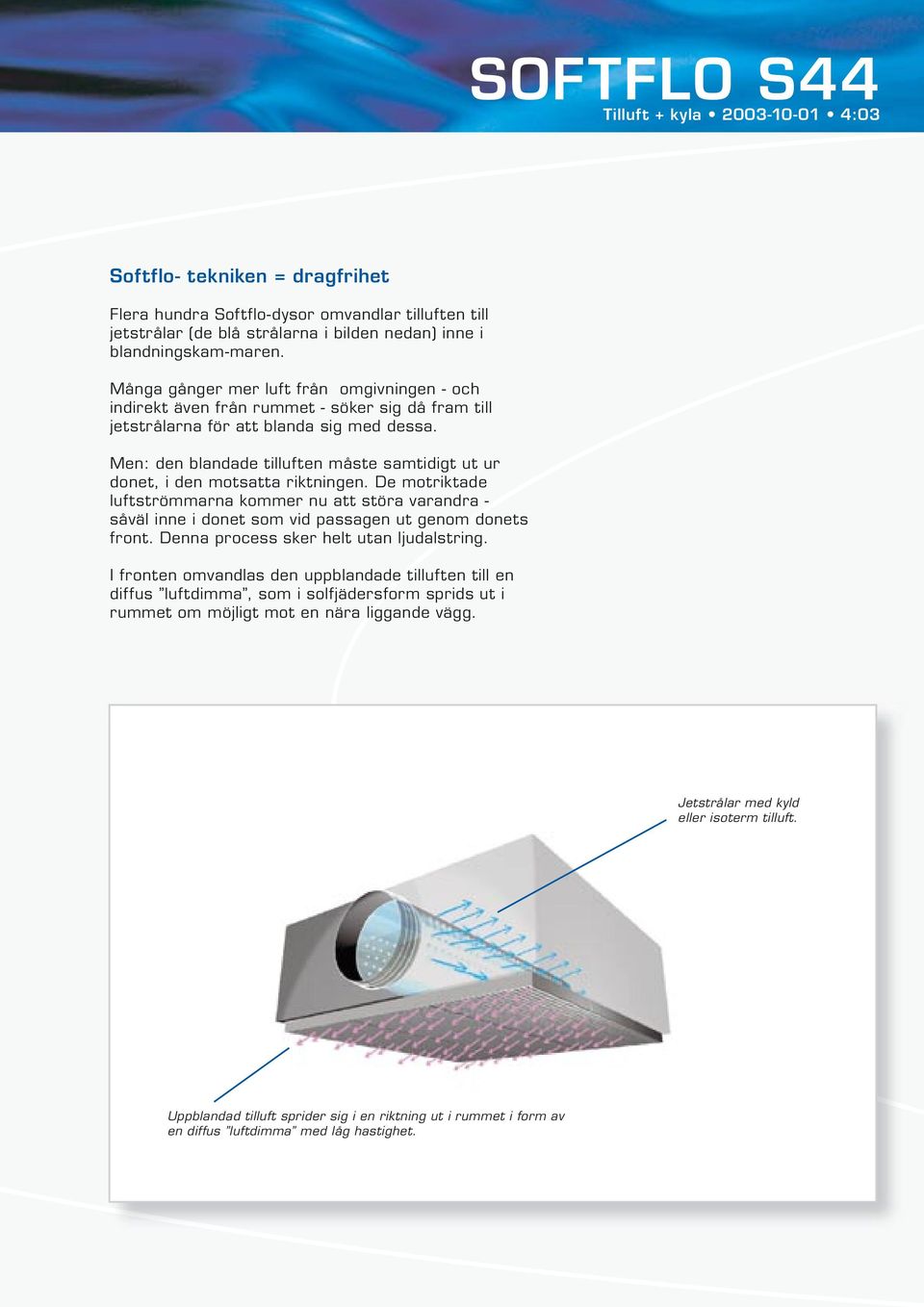

3 Tilluft + kyla :03 Softflo- tekniken = dragfrihet Flera hundra Softflo-dysor omvandlar tilluften till jetstrålar (de blå strålarna i bilden nedan) inne i blandningskam-maren. Många gånger mer luft från omgivningen - och indirekt även från rummet - söker sig då fram till jetstrålarna för att blanda sig med dessa. Men: den blandade tilluften måste samtidigt ut ur donet, i den motsatta riktningen. De motriktade luftströmmarna kommer nu att störa varandra - såväl inne i donet som vid passagen ut genom donets front. Denna process sker helt utan ljudalstring. I fronten omvandlas den uppblandade tilluften till en diffus luftdimma, som i solfjädersform sprids ut i rummet om möjligt mot en nära liggande vägg. Jetstrålar med kyld eller isoterm tilluft. Uppblandad tilluft sprider sig i en riktning ut i rummet i form av en diffus luftdimma med låg hastighet.

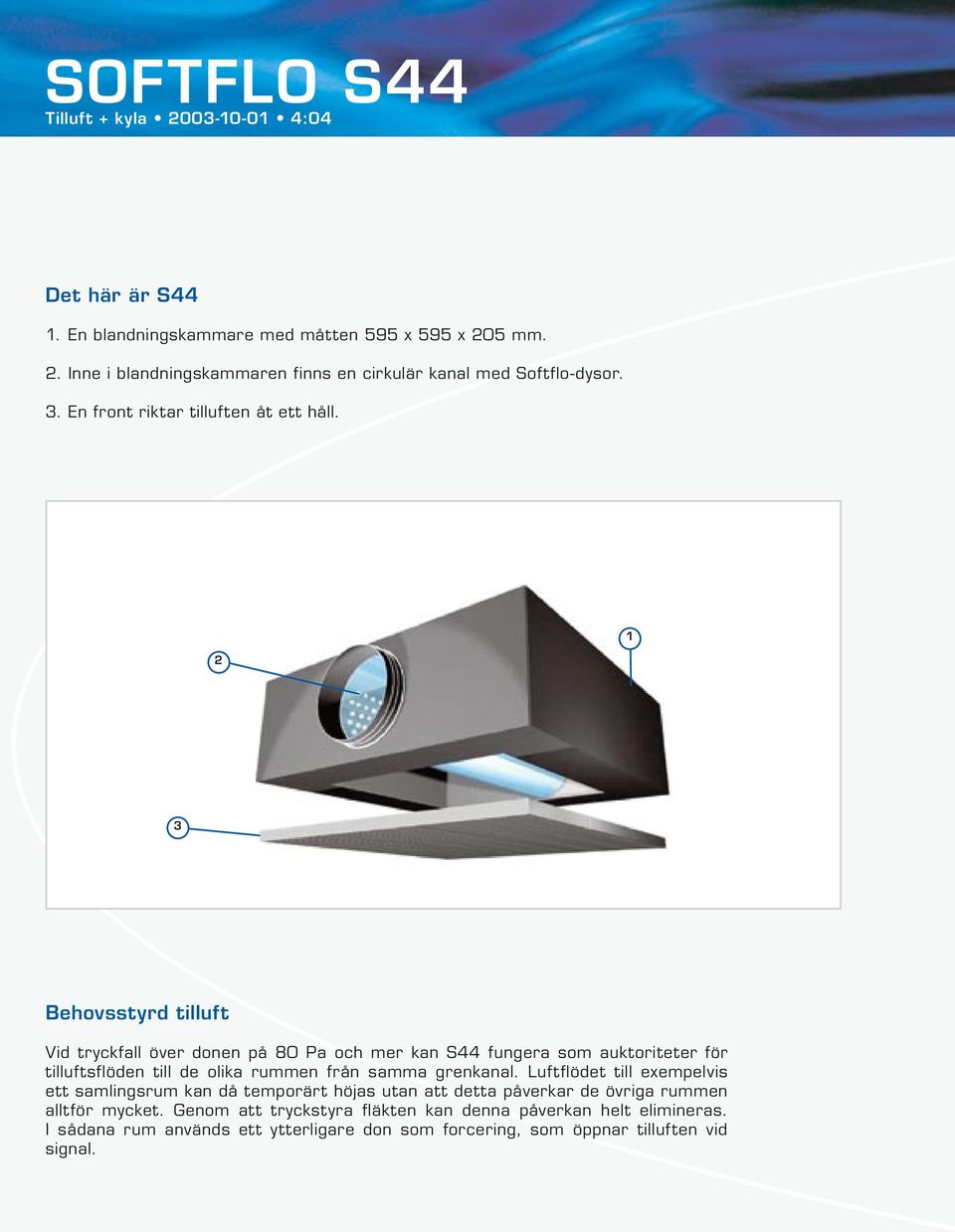

4 Tilluft + kyla :04 Det här är S44 1. En blandningskammare med måtten 595 x 595 x 205 mm. 2. Inne i blandningskammaren finns en cirkulär kanal med Softflo-dysor. 3. En front riktar tilluften åt ett håll Behovsstyrd tilluft Vid tryckfall över donen på 80 Pa och mer kan S44 fungera som auktoriteter för tilluftsflöden till de olika rummen från samma grenkanal. Luftflödet till exempelvis ett samlingsrum kan då temporärt höjas utan att detta påverkar de övriga rummen alltför mycket. Genom att tryckstyra fläkten kan denna påverkan helt elimineras. I sådana rum används ett ytterligare don som forcering, som öppnar tilluften vid signal.

5 Tilluft + kyla :05 Projektering Luftflödets utbredning i rummet På sidan 4:03 förklaras donets annorlunda funktion. Den där nämnda luftdimman styrs av fronten ut i rummet i endast en riktning och med en vinkel ner från taket på 20 grader. Riktningen hos luften ut i rummet förändras lätt, om fronten vrids 90, 180 eller 270 grader. Placera gärna donet som på bilden, högst 1200 mm från väggen. Tilluften riktas alltid mot väggen. Monteras donet högst 600 mm från väggen kommer rumsluften att stratifieras med mer ren luft i vistelsezonen och skämd luft uppe vid taket. Funktionen hos S44 är optimal vid isoterm och undertempererad tilluft. För värmd luft används donet S11. Beaktas anvisningarna ovan, garanterar Fresh att luftrörelserna från S44 alltid blir lägre än 0.20 m/s i vistelsezonen vid luftflöden upp till 60 l/s, 10 Kelvin undertemp samt att luften riktas mot vägg. Annars gäller 6 Kelvin undertemp. Se vidare den separata broschyren Projekteringstips.

6 Tilluft + kyla :06 Luftflöde Luftflöde och tryckfall är valfritt inom donets arbetsområde. Vid tryckfall på 80 Pa eller mer kan S44 fungera som auktoritet. Härigenom förenklas anläggningen. Denna nya teknik visas på sidan 4:02. S44 levereras med förinställt luftflöde, om detta och tryckfallet över donet uppges vid beställning. Beräkningsexempel Softflo S44 i stället för traditionella tilluftsdon 1. Nya forskningsrön bekräftar, att även om ventilationsluften från S 44 halveras, såkommer luften som vi andas att innehålla färre partiklar och därför både vara och kännas friskare. 2. Utbytet av värme mellan ventilationsluften och rumsluften ökar med minst 40 procent Ska S44 kyla rummet kan därför önskad effekt minskas genom faktorn Resultatet i rummet blir ändå detsamma. Ex: Önskad kyleffekt till rummet = 600 watt. Med S44 räcker det med 0.72 x 600 = 432 watt för att erhålla en kyleffekt på 600 watt med traditionella tilluftsdon. Men, för att denna unika funktion ska uppnås, så måste även anvisningarna i den separata broschyren Projekteringstips beaktas. 200 Ø100 Ø125 Ø Mättryck Pa Ljudnivå dba Luftflöde l/s

7 Tilluft + kyla :07 Ljudalstring Diagrammet på den föregående sidan visar att S44 är mer än 10 db tystare än traditionella tilluftsdon på marknaden. OBS! För att uppnå denna extremt låga ljudnivå, måste donet anslutas till en rak kanal med en längd på minst 900 mm. Böjar och T- stycken på närmare avstånd kan höja ljudnivån med upp till 4 dba. Korrigering av ljudnivå till ljudeffektsnivåer Genom att korrigera ljudnivån från diagrammet på den föregående sidan med talen i tabellen bredvid, erhålls ljudeffektsnivån i de olika oktavbanden. Hz K 2K 4K 8K Inbyggd ljuddämpning I frekvenser upp till 250 Hz är ljuddämpningen i S44 upp till 18 db högre än den som erhålls i traditionella tilluftsdon med anslutningslåda. Hz K 2K 4K 8K

8 Tilluft + kyla :08 Mått - Anslutningar Anslutning sker till kanal = storlek. Standard är Ø 160. Anslutningar Ø100 och 125 ökar ljudnivån med 4 dba mot i diagrammet avlästa värden. S44 passar direkt i bärverk med T-profiler. Specifikation Softflo S44 - A -B - C - D - E A. Storlek Ø 125 eller 160 mm B. Luftflöde Anges i l/s C. Tryckfall Anges i Pa D. Ytbehandling Ange annan kulör än RAL 9010 Exempel på specifikation: Tilluftsdon Softflo S Rätten till konstruktionsändringar förbehålles. FRESH AB Tel Box 7 Fax GEMLA E-post information@fresh.se Softflo-tekniken och Softflo-produkterna är patentsökta. Copyright Fresh AB Rätt till förändringar förbehålles - Upplaga 0406
