1 InDuct 20, 40, 60, 80

InDuct UV-lösning för ventilationskanaler BioZone InDuct använder högenergi UV-ljus för att stoppa bakterier, virus och mikrobiell tillväxt i ventilationskanaler.

livsmedelsproduktion att spridas utomhus Luftflöde och lufthastighet Vid beräkning av vilken InDuct-enhet som ska installeras behöver vi veta dimension på kanalen, luftflöde och lufthastighet.

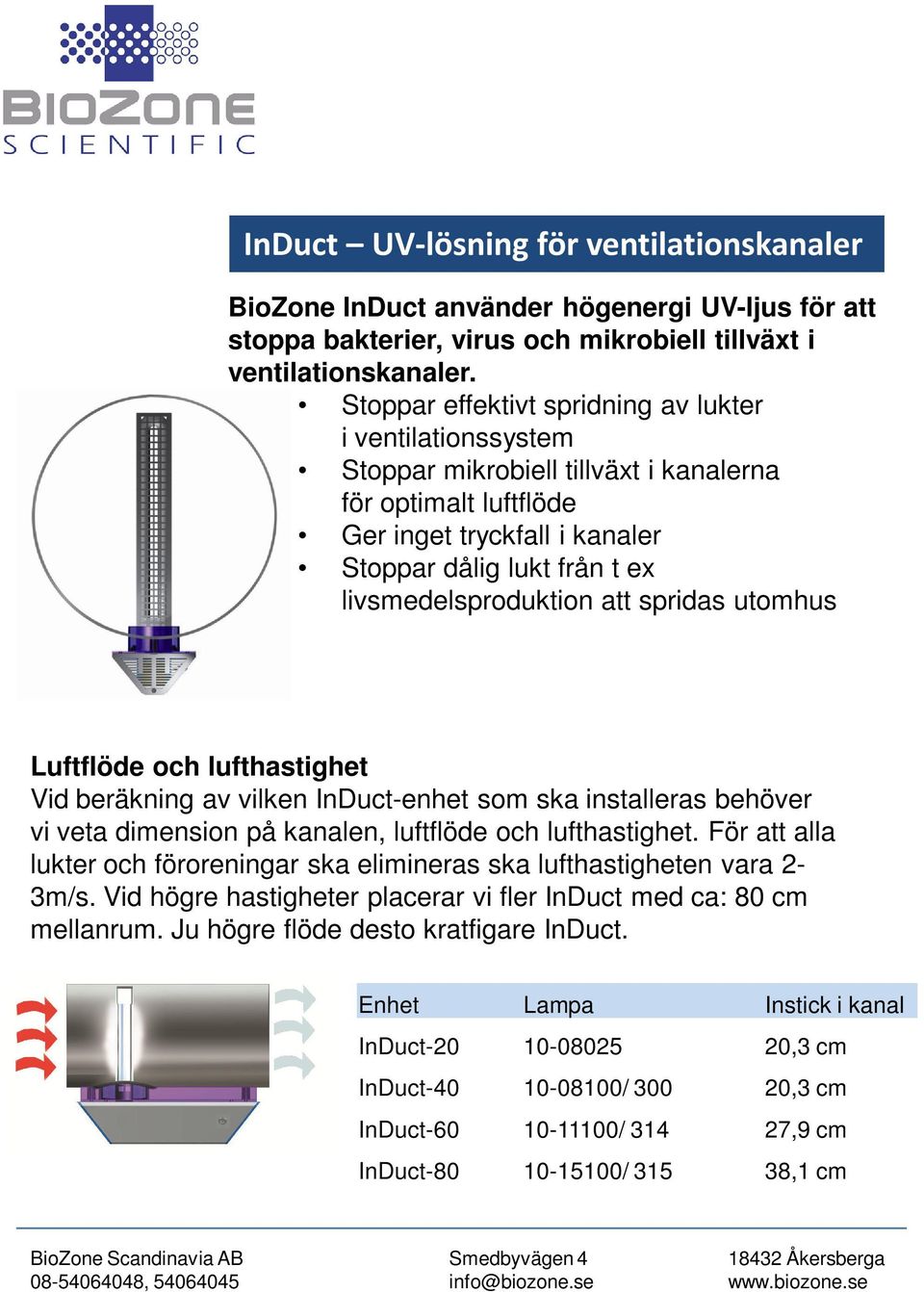

2 InDuct UV-lösning för ventilationskanaler BioZone InDuct använder högenergi UV-ljus för att stoppa bakterier, virus och mikrobiell tillväxt i ventilationskanaler. Stoppar effektivt spridning av lukter i ventilationssystem Stoppar mikrobiell tillväxt i kanalerna för optimalt luftflöde Ger inget tryckfall i kanaler Stoppar dålig lukt från t ex livsmedelsproduktion att spridas utomhus Luftflöde och lufthastighet Vid beräkning av vilken InDuct-enhet som ska installeras behöver vi veta dimension på kanalen, luftflöde och lufthastighet. För att alla lukter och föroreningar ska elimineras ska lufthastigheten vara 2-3m/s. Vid högre hastigheter placerar vi fler InDuct med ca: 80 cm mellanrum. Ju högre flöde desto kratfigare InDuct. Enhet Lampa Instick i kanal InDuct ,3 cm InDuct / ,3 cm InDuct / ,9 cm InDuct / ,1 cm

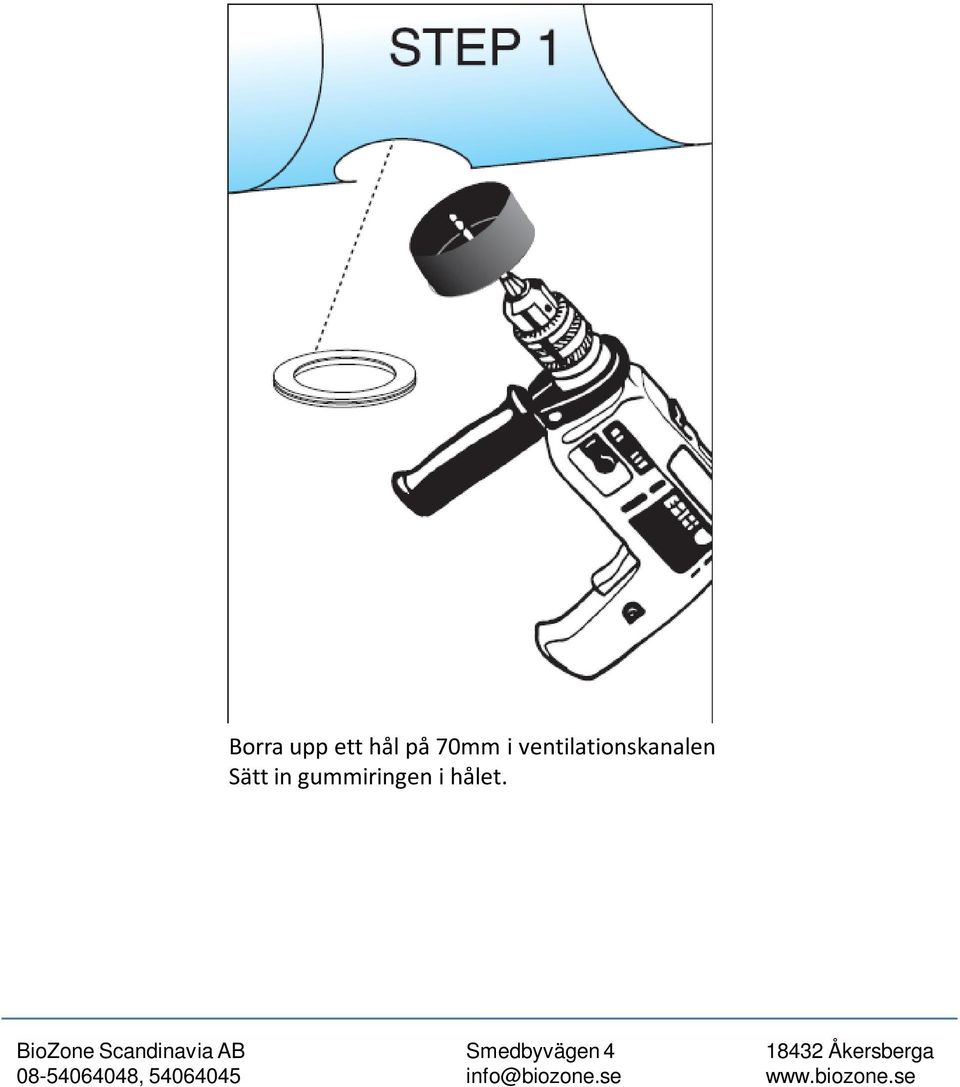

4 Borra upp ett hål på 70mm i ventilationskanalen Sätt in gummiringen i hålet.

5 STEG 2 Sätt i lampan i kontakten på enheten. Trä den blå genomskinliga plattan över lampan och skruva fast den i de fyra hörnen. Trä in gallrens fästen så att de kommer mellan den blå plattan och enheten och skruva fast genom både den blå plattan och gallrets fästen. På gallrens övre del finns vingar som håller fast lampan stadigt. Vik ut de nedre korta vingarna så att de håller fast lampan stadigt när gallret trycks ihop. Tryck ihop gallren mot lampan och montera överdelen så att gallren sitter fast.

Trä in gallrens fästen så att de kommer mellan den blå plattan och enheten och skruva fast genom både den blå plattan och

6 Stick in lampan i hålet i ventilationskanalen. Skruva bort enhetens plastlock och skruva sedan fast enheten i ventilationskanalen.

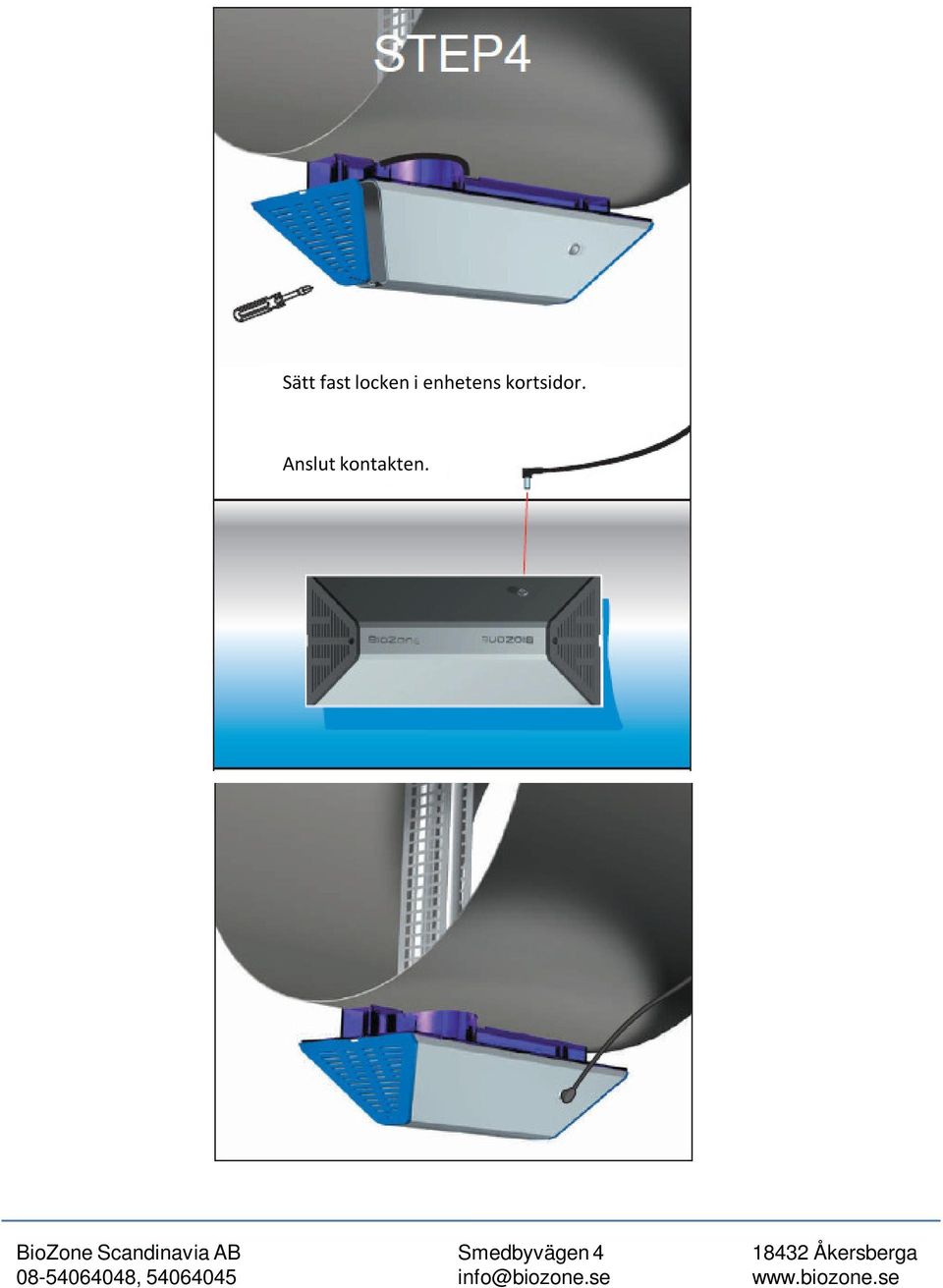

7 Sätt fast locken i enhetens kortsidor. Anslut kontakten.

Lampbyte: OBS! Lampan ska bytas av serviceperson eller annan behörig person. OBS! Innan rengöring av lampan eller annat underhåll måste strömmen stängas av genom att dra ur kontakten på enheten.

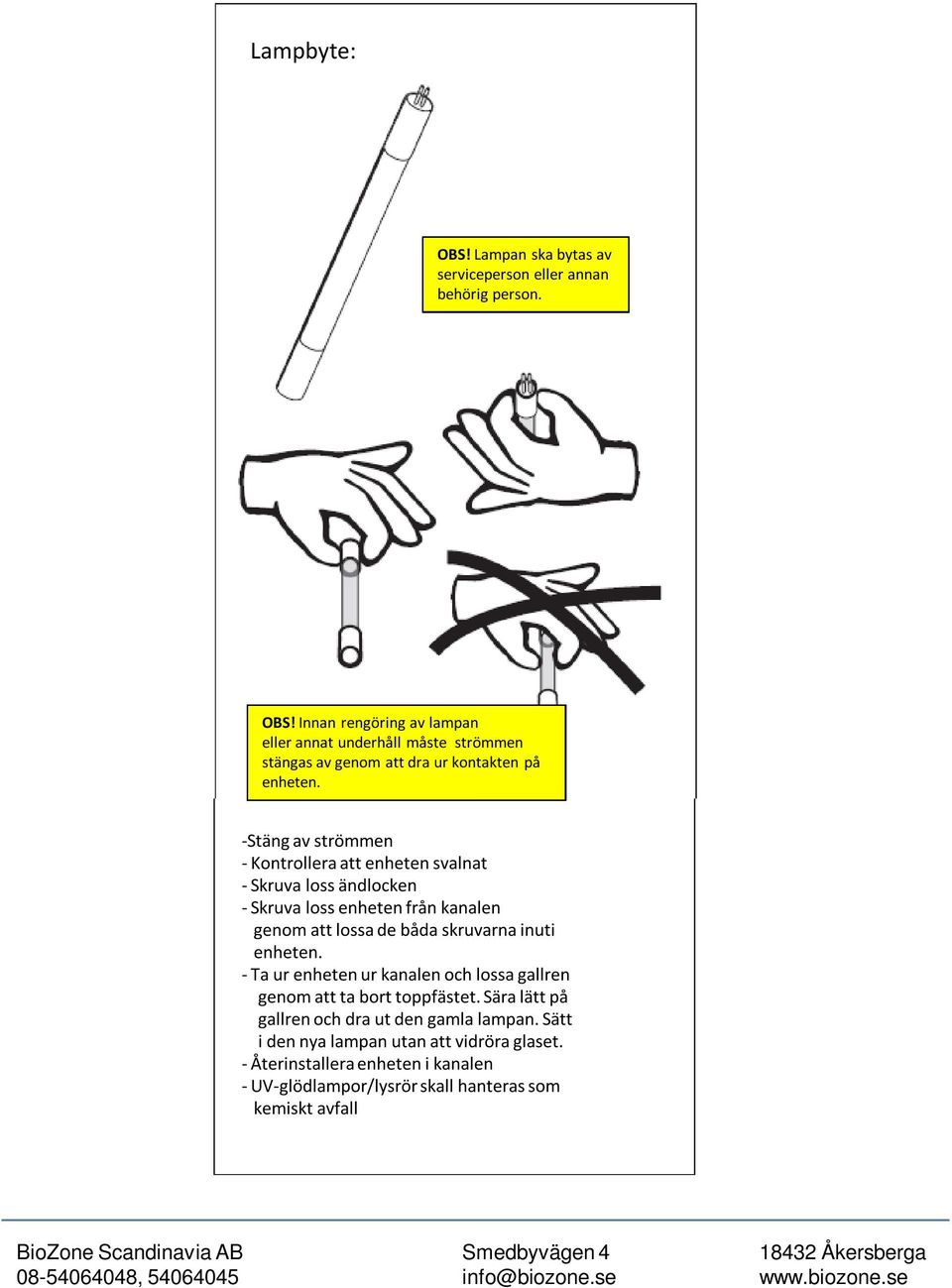

8 Lampbyte: OBS! Lampan ska bytas av serviceperson eller annan behörig person. OBS! Innan rengöring av lampan eller annat underhåll måste strömmen stängas av genom att dra ur kontakten på enheten. -Stäng av strömmen - Kontrollera att enheten svalnat - Skruva loss ändlocken - Skruva loss enheten från kanalen genom att lossa de båda skruvarna inuti enheten. -Ta ur enheten ur kanalen och lossa gallren genom att ta bort toppfästet. Sära lätt på gallren och dra ut den gamla lampan. Sätt i den nya lampan utan att vidröra glaset. - Återinstallera enheten i kanalen -UV-glödlampor/lysrör skall hanteras som kemiskt avfall

enheten. -Ta ur enheten ur kanalen och lossa gallren genom att ta bort toppfästet. Sära lätt på gallren och dra ut den gamla lampan.

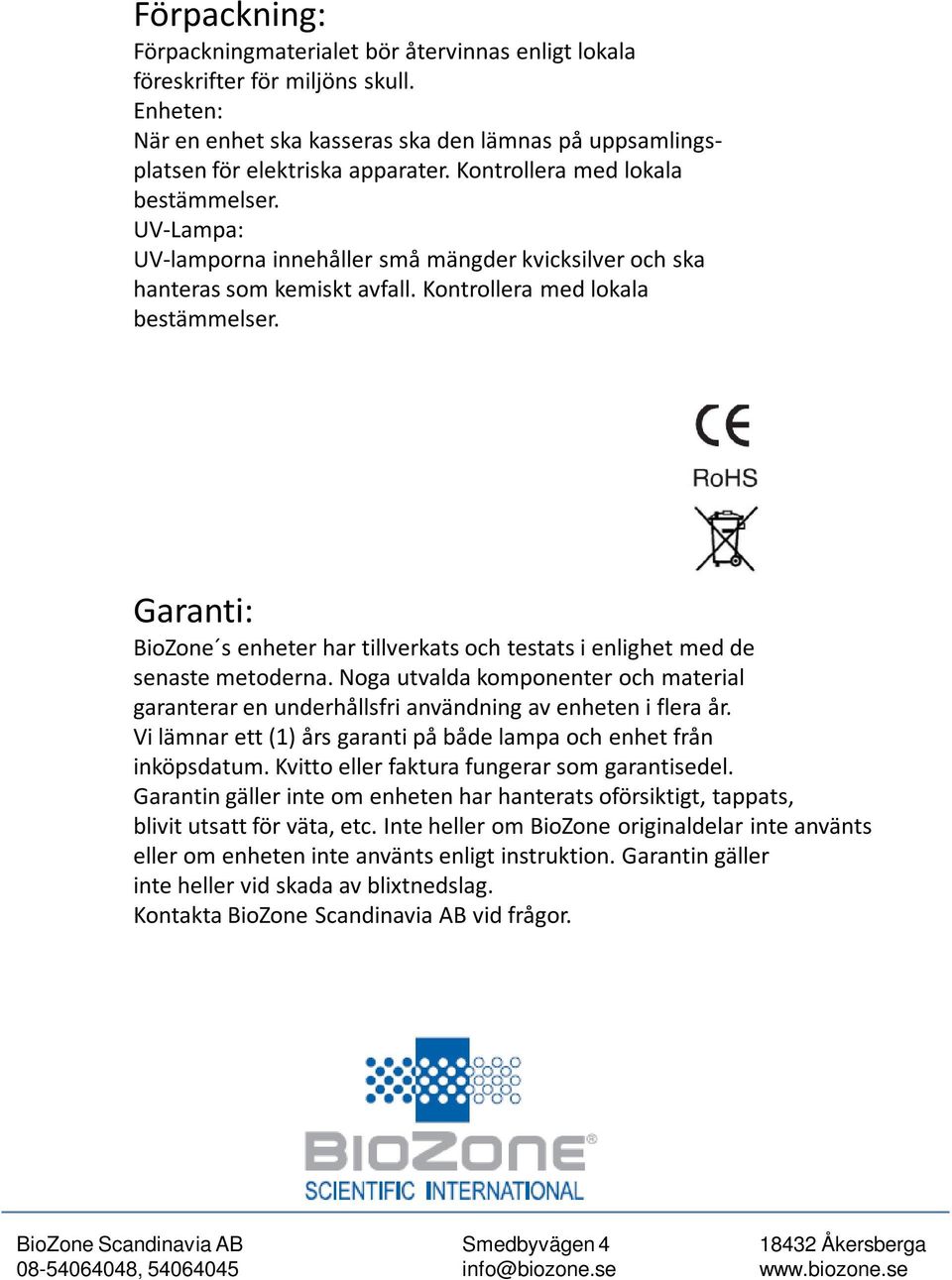

9 Förpackning: Förpackningmaterialet bör återvinnas enligt lokala föreskrifter för miljöns skull. Enheten: När en enhet ska kasseras ska den lämnas på uppsamlingsplatsen för elektriska apparater. Kontrollera med lokala bestämmelser. UV-Lampa: UV-lamporna innehåller små mängder kvicksilver och ska hanteras som kemiskt avfall. Kontrollera med lokala bestämmelser. Garanti: BioZone s enheter har tillverkats och testats i enlighet med de senaste metoderna. Noga utvalda komponenter och material garanterar en underhållsfri användning av enheten i flera år. Vi lämnar ett (1) års garanti på både lampa och enhet från inköpsdatum. Kvitto eller faktura fungerar som garantisedel. Garantin gäller inte om enheten har hanterats oförsiktigt, tappats, blivit utsatt för väta, etc. Inte heller om BioZone originaldelar inte använts eller om enheten inte använts enligt instruktion. Garantin gäller inte heller vid skada av blixtnedslag. Kontakta BioZone Scandinavia AB vid frågor.

Garanti: BioZone s enheter har tillverkats och testats i enlighet med de senaste metoderna. Noga utvalda komponenter och material garanterar en underhållsfri användning av enheten i flera år.
