Tilluftsdon för renrum SPNH, SPNV

Transkript

1 Tilluftsdon för renrum SPNH, SPNV Tilluftsdon SPNH, SPNV för renrum är avsedd för takmontering i lokaler där kraven på mycket ren luft är höga, till exempel renrum, läkemedelsindustrier etc. SPNH har kanalanslutningen på sidan av anslutningslådan och SPNV har anslutningen uppifrån. Donet innehåller HEPA-filter i klass H13 eller H14 enligt EN1822-1, vilket säkerställer en mycket hög filtreringsgrad. Spridaren är avsedd för ventilationssystem till renrum i klass 5-8, enligt EN ISO Maximalt antal luftomsättningar per timme med spridare SPNH, SPNV är 60. Inbyggda mätuttag i donet gör att tryckfallet kan mätas samt att eventuella filterläckage kan upptäckas. Alltför höga tryckfall över filtret anger dessutom att det bör bytas. Tilluftsdon SPNH; SPNV är avsedd för installationer i undertak på 2,3-4,6 m höjd över golvet. Tilluftsflödet har formen av en diffusionsstråle, vilket ger ett turbulent luftflöde i lokalen. SPNH, SPNV är tillverkad av lackerad stålplåt och dess konstruktion gör det snabbt och enkelt byta filter. På begäran kan donet också förses med filter av klass H11. Snabbval Max luftflöde Max luftflöde Luftflöde l/s (m 3 /h) vid ljudnivå med SPN(H,V) med SPN(H,V) Storlek med filter H13 med filter H14 l/s m 3 /h l/s m 3 /h 25dB(A) 30dB(A) 35dB(A) SPN(H,V) (195) 68(243) - SPN(H,V) (332) 115(413) - SPN(H,V) (462) 153(550) - SPN(H,V) (462) 153(550) 182(656) SPN(H,V) (654) 210(755) 243(873) SPN(H,V) (697) 231(832) 276(992) Produktfakta Avsedd att monteras i tak. Har integrerad anslutningslåda. Är som standard utrustad med HEPA-filter av klass H13 eller H14. Sex storlekar med ett brett luftflödesområde. Finns både med cirkulär och rektangulär anslutning. Produktkod exempel Tilluftsdon SPNV Don storlek 31 med kanalanslutning uppifrån och med cirkulär gummitätad anslutning samt HEPA-filter av klass H13, storlek 457 x457 x 69 mm. Spridaren är lackerad i kulör RAL Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

2 Flödesområden Flödesområden för SPNH, SPNV med HEPA-filter av klass H13 Flödesområden för SPNH, SPNV med HEPA-filter av klass H14 Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

3 Luftflöde, tryckfall, ljudnivå SPNH, SPNV SPNH, SPNV Tryckfall i diagrammen gäller för ett komplett SPNH, SPNV tilluftsdon med HEPA-filter av klass H13 eller H14 med en höjd = 69 mm. Diagrammet ovan visar kapaciteten för en spridare med det inre spridarutloppet fullt öppet. För en spridare med stängt inre spridarutlopp måste ljudnivån ökas med 4 db. Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

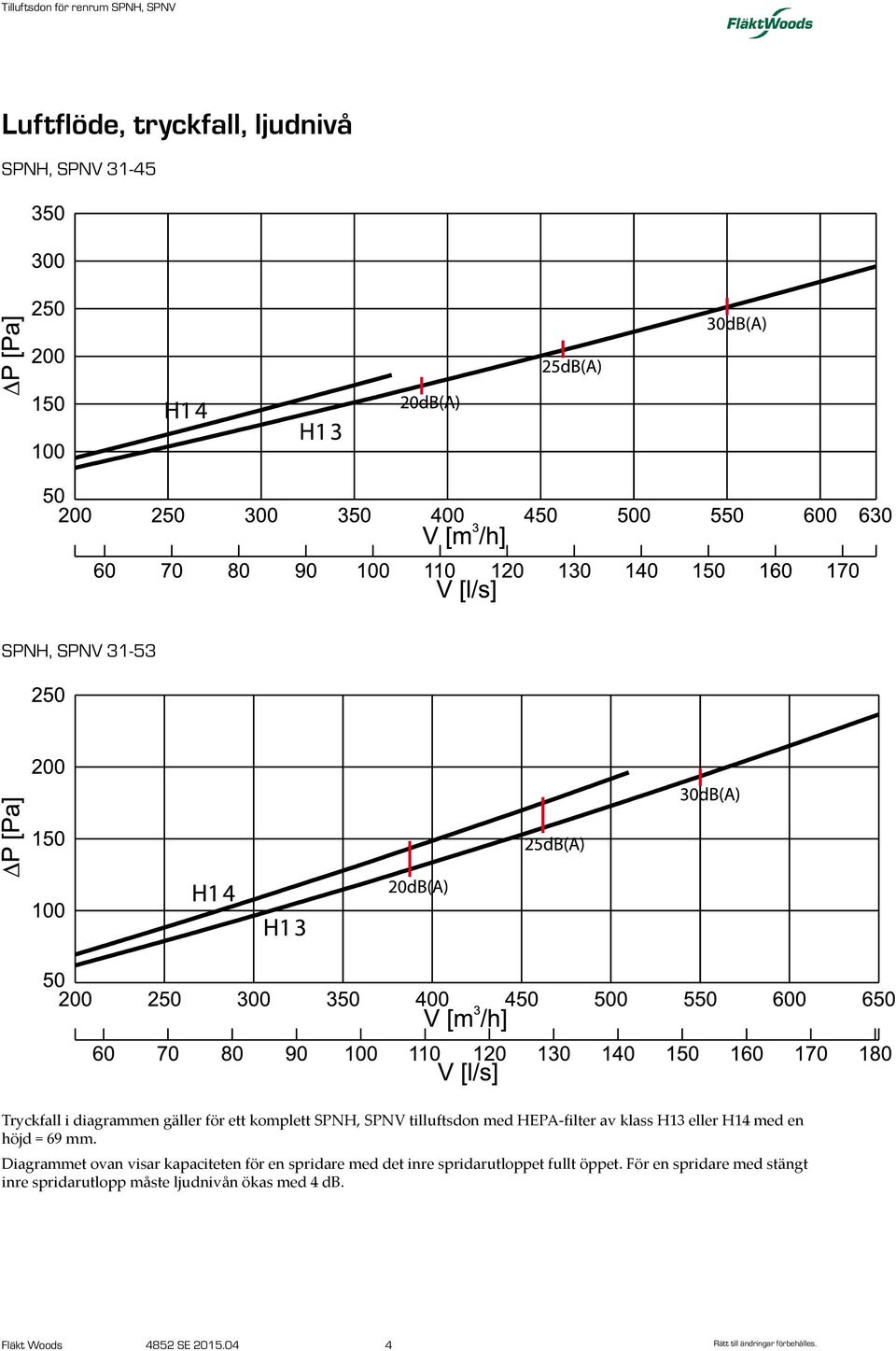

4 Luftflöde, tryckfall, ljudnivå SPNH, SPNV SPNH, SPNV Tryckfall i diagrammen gäller för ett komplett SPNH, SPNV tilluftsdon med HEPA-filter av klass H13 eller H14 med en höjd = 69 mm. Diagrammet ovan visar kapaciteten för en spridare med det inre spridarutloppet fullt öppet. För en spridare med stängt inre spridarutlopp måste ljudnivån ökas med 4 db. Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

5 Luftflöde, tryckfall, ljudnivå SPNH, SPNV SPNH, SPNV Tryckfall i diagrammen gäller för ett komplett SPNH, SPNV tilluftsdon med HEPA-filter av klass H13 eller H14 med en höjd = 69 mm. Diagrammet ovan visar kapaciteten för en spridare med det inre spridarutloppet fullt öppet. För en spridare med stängt inre spridarutlopp måste ljudnivån ökas med 4 db. Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

6 Sluttryckfall Sluttryckfall för don med ett HEPA-filter av klass H13 Sluttryckfallet för donet anger när filtret behöver bytas. Mätningen utförs med hjälp av det rödmärkta mätuttaget i donet. Sluttryckfall för don med ett HEPA-filter av klass H14 Sluttryckfallet för donet anger när filtret behöver bytas. Mätningen utförs med hjälp av det rödmärkta mätuttaget i donet. Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

7 Ljuddata, mått och vikt Ljudeffektsnivå Ljudeffektsnivåerna vid olika oktavband erhålls genom att räkna samman ljudtrycksnivån L A10, in db(a), och oktavbandens korrektioner K ok i tabellen med hjälp av följande formel: Mått och vikt L W = L A10 +K ok Korrektion K OK Korrektion K ok in db for Storlek vid oktavband, medelfrekvens, Hz Beteckningar q luftflöde l/s, m 3 /h Δp tryckfall Pa Δp max sluttryckfall (indikerar filterbyte) Pa L 02 kastlängd m L A10 ljudtrycksnivå med en rumsdämpning av 4 db (10 m 2 db(a) rumsabsorptionsarea) L W ljudeffektsnivå db K ok oktavbandskorrektion db Storlek A B C D E 1 E 2 F G Dn Filtermått Storlek Längd x bredd (mm) H (mm) x x x x x x Fläkt Woods 4852 SE Rätt till ändringar förbehålles.

8 Beskrivningstext, produktkod Beskrivningstext Takmonterade tilluftsdon SPNH, SPNV för renrum med HEPA-filter av klass H13 och med cirkulär/rektangulär kanalanslutning av Fläkt Woods fabrikat. Produktkod Tilluftsdon (anslutning på sidan) SPNH-aa-bb-c-dd-e Donstorlek - Filterstorlek (aa-bb) (18-30, 25-45, 31-45, 31-53, 35-61, 40-61) Anslutningskanalens utformning (c) 1 = rund 2 = rektangulär Filterklass (dd) 13 = H13 14 = H14 Kulör (e) 1 = standard RAL 9010 X = valfri RAL-kulör (anges i klartext) Tilluftsdon (anslutning uppifrån) SPNV-aa-bb-c-dd-e Donstorlek - Filterstorlek (aa-bb) (18-30, 25-45, 31-45, 31-53, 35-61, 40-61) Anslutningskanalens utformning (c) 1 = rund 2 = rektangulär Filterklass (dd) 13 = H13 14 = H14 Kulör (e) 1 = standard RAL 9010 X = valfri RAL-kulör (anges i klartext) Fläkt Woods 4852 SE Rätt till ändringar förbehålles.
