Cleanseal. Tilluftsdon med HEPA-filter. LUFTTÄT, HELSVETSAD ANSLUT- NINGSLÅDA JUSTERBAR FILTERINSPÄNNING FÖR OLIKA FILTERDJUP

Storlek: px
Starta visningen från sidan:

Download "Cleanseal. Tilluftsdon med HEPA-filter. www.camfil.se LUFTTÄT, HELSVETSAD ANSLUT- NINGSLÅDA JUSTERBAR FILTERINSPÄNNING FÖR OLIKA FILTERDJUP"

Transkript

1 Cleanseal är ett tilluftsdon försett med HEPA-filter som passar bra i lokaler med högt ställda krav på luftens renhet. Dessa lokaler återfinns bl.a. på sjukhus och läkemedelsanläggningar där det är av yttersta vikt att minimera antalet partiklar och mikroorganismer i luften. Donet finns i flera standardstorlekar med fyra olika typer av kanalanslutning. Filterinspänningen är justerbar för tre olika filterdjup vilket möjliggör uppgradering av filter i befintligt don. Det innebär att man kan byta till ett djupare filter med mer filteryta och på så sätt reducera tryckfall samt energiåtgång. Tre olika typer av filtertätning; GEL, PU och DIN packning varav den sistnämnda ger möjligheten att testa om packningen tätar mot anläggningsytan. LUFTTÄT, HELSVETSAD ANSLUT- NINGSLÅDA JUSTERBAR FILTERINSPÄNNING FÖR OLIKA FILTERDJUP UNIK FILTERHÅLLARE FÖR ENKEL MONTERING AV FILTER Inga verktyg behövs vid filterbyte och med den unika filterhållaren kan en person ensamt utföra arbetet (se detaljbilder). Filterhållaren håller filtret på plats i donet så att operatören enkelt kan spänna in filtret. Spridarplattan är gångjärnsförsedd och spridarlåsningen lossas enkelt med ett kort. Den infällda låsningen gör att man inte riskerar att oavsiktligt lossa spridaren. GÅNGJÄRNSFÖRSEDD, NEDFÄLLBAR SPRIDARPLATTA ENKEL OCH SÄKER SPRIDARLÅS- NING FLEXIBILITET I VAL AV FILTERPRE- STANDA OCH TÄTNING UTRUSTAD MED UTTAG FÖR TRYCK- FALL- OCH LÄCKAGEMÄTNING FYRA VALBARA SPRIDARPLATTOR Camfil CamSeal / 1

2 PRODUKTKODER Produktkod - Anslutningslåda (exempel: CL-SW-3P3-P-MX-S-C-ø160-N-00-AAAO) Typ CL a b c d e f g h i AAAO Cleanseal CL Material (a) SW=lackerat stål (RAL9010) S4=SS304L S6=SS316L Storlek (b) 3P3, 3P6, 3P9, 4P4, 5P5, 6P6, 11P5, 12P6 Filtertätning (c) P=PU packning D= DIN packning G= GEL packning Filterdjup (d) MD, MX, MG Anslutning (e) S=Sidoanslutning T=Toppanslutning Anslutning typ (f) C=Cirkulär R=Rektangulär Anslutningsdimension (g) Se måttskiss Spjäll (h) N=Inget spjäll D=Med spjäll (endast för cirkulär sidoanslutning) Anslutningssida (i) 00=Vid kvadratisk anslutningslåda LS=Anslutning långsida SS=Anslutning kortsida AAAO (standardutförande) A=Fäste för filterinspänning A=Mätuttag A=Monteringsfäste O=Övrigt TOPPANSLUTNING (T) SIDOANSLUTNING MED SPJÄLL (SD) REKTANGULÄR SIDOANSLUTNING (R) SIDOANSLUTNING (S) Produktkod - Spridare (exempel: PF - 3P3) Modell (a) a b PF = helperforerad spridare SW = rotationsspridare 4W = konspridare AV = spridare med justerbara lameller Storlek (b) 3P3, 3P6, 3P9, 4P4, 5P5, 6P6, 11P5, 12P6 ) endast tillgänglig för helperforerad spridare (PF) Kvadratisk konspridare (4W) Spridare med justerbara lameller (AV) Produktkod - Filter (exempel: MX - H14-3P3 - PU) Filterdjup (a) a b c d MD, MX, MG Filterklass (b) H13, H14, U15 Filterstorlek (c) 3P3, 3P6, 3P9, 4P4, 5P5, 6P6, 11P5, 12P6 Helperforerad spridare (PF) Rotationsspridare (SW) Filtertätning (d) PU, GEL, DIN Camfil CamSeal / 2 Lägre tryckfall Höga luftflöden Energibesparande Längre drifttid

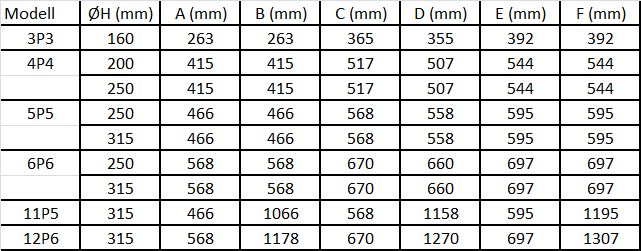

3 DIMENSIONER ANSLUTNINGSLÅDA CLS anslutningslåda med sidoanslutning CLSD (med spjäll): D mm vid anslutning långsida (LS) C mm vid anslutning kortsida (SS) för storlek 11P5, 12P6 CLR anslutningslåda med rektangulär sidoanslutning CLT anslutningslåda med toppanslutning Camfil CamSeal / 3

4 FILTER PU Ändlös polyuretan packning BESKRIVNING GEL Silikongelpackning tätar mot skarp kant i donet FILTERFAKTA DIN Packning av kloroprenegummi (CR). U-formen möjliggör test av packningens täthet mot anläggningsytan Camfils Megalam panelfilter är högkvalitativa, effektiva HEPAfilter med mycket god filtreringsförmåga, låga tryckfall och lång livslängd. Varje filter från klass H13 och uppåt testas individuellt i scanner enligt EN1822:2009 och levereras med protokoll. Filterpaketen veckas i maskin med smältlimseparatorer för att få största tänkbara filtreringsyta. Ju större filterarea desto lägre tryckfall. Genom att välja ett djupare filter ökar filterarean vilket ger lägre tryckfall, minskade driftkostnader och längre drifttid för filtren. Alla Megalam levereras med beröringsskydd på både in-och utloppssida som standard för att underlätta hantering av filtren. Camfil rekommenderar förfiltrering i form av minst filterklass F7 enl. EN779:2012. Med bra förfiltrering håller HEPA-filtret längre samt håller en jämn tryckfallsnivå. Vilket sluttryckfall som är lämpligt för HEPA-filtret bedöms utefter dimensionering med en riktlinje att utgå från är att sätta initialtryckfall x 2 som sluttryckfall. Användningsområde: Sjukhus, renrum och laboratorier m.m. Typ: Tätveckat HEPA-filter Ram: Anodiserad aluminium Separatorer: Smältlim Tätning: Polyuretan Media: Glasfiber Galler: Epoxilackat (RAL9010), på inlopps- och utloppssida Packning: Polyuretan, Silikongel, Kloroprenegummi Avskiljningsgrad: >99,995 % vid MPPS för ett H14- filter enligt EN1822 (se sista sidan) Rekommenderat sluttryckfall: 2 x initialtryckfall Temperatur/Luftfuktighet 70 o C /100% RH Notera: Individuellt scannade enl. EN 1822:2009, protokoll medlevereras. Uppfyller kraven för ProSafe Alla certifikat och ytterligare information tillgänglig på FILTERDIMENSIONER Filter MD, MX och MG med antingen PU-, GEL- eller DINpackning passar till donet. NOMINELLT LUFTFLÖDE VID FILTERKLASS H14 Camfil rekommenderar ett nominellt luftflöde vid 0,45 m/s i fronthastighet. Observera att höga fronthastigheter kan medföra att filtret hamnar i lägre filterklass

5 DETALJER FILTERINSPÄNNING Justerbara för olika filterdjup. FILTERHÅLLARE Håller filtret på plats innan inspänning. Gör det möjligt för en person att enkelt utföra filterbytet. SPRIDARLÅSNING Spridaren öppnas enkelt med ett kort eller liknande. Nedfälld spridare hänger kvar på gångjärn. MONTERINGSFÄSTE Vändbart för två olika installationsalternativ; upphängning med pendeljärn i tak alternativt direkt på undertaket DIMENSIONER EXEMPEL BESKRIVNINGSTEXT ANSLUTNINGSLÅDA Camfils tilluftsdon typ CleanSeal med HEPA-filter och flera valbara spridare anpassat för renrum med följande funktioner: Kanalanslutet renrumsdon med filterbyte från rumssida Helsvetsad lufttät anslutningslåda med filterinspänning som inte kräver några verktyg vid filterbyte HEPA- / ULPA-filter med olika packningsalternativ (PU/GEL/DIN) Uttag för mätning av tryck & aerosolkoncentration uppströms filter Justerbar filterinspänning som tillåter olika höjder på filterram Filterhållare som positionerar filtret innan inspänning Dontäthet klass L1 enl. EN Filtertätning enl. ISO vid 450 Pa (läckage mindre än 0,01 % för H14-filter)
