1 Filtertester och filterklassificering EUROVENT EN779:2012 Thore Bertilsson Consulting AB Test av Grov-, Medium- och Finfilter Aktuell standard EN779:2012 reglerar: testriggens utförande provningens förlopp filterklassificeringen rapportskrivningen Testobjekten belastas med 1) ett konstgjort stoft 2) en aerosol Viktiga resultat: Viktsavskiljningsgrad; % Partikelavskiljningsgrad för storlek 0,4 µm; % Stofthållningsförmåga: g Tryckfall; Pa Kontinuerliga mätningar utförs under testen. 1

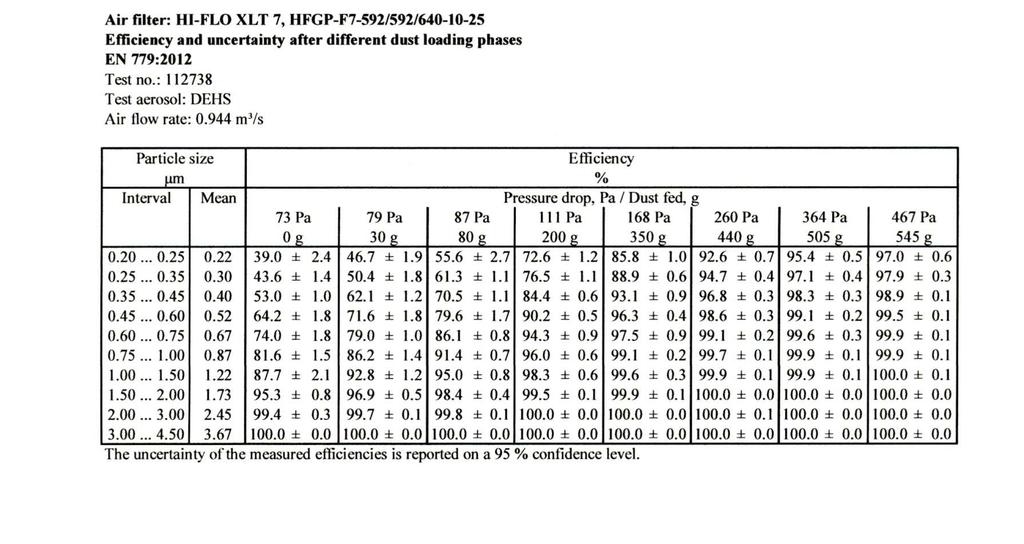

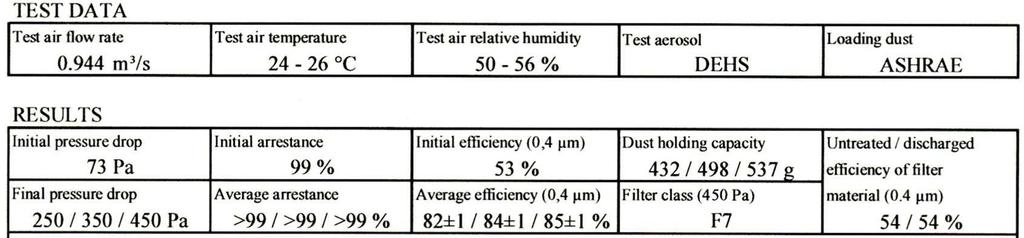

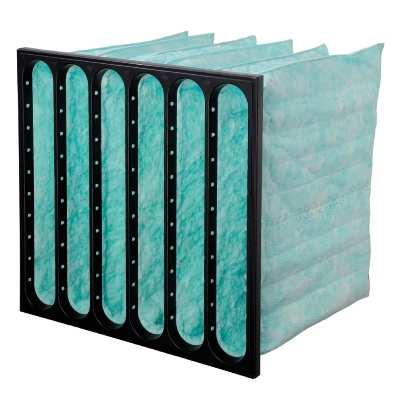

2 Exempel på en testrapport Påsfilter klass F7 Förklaras i nästa bild Testrapportens viktigaste data Luftflöde Begynnelsevärden Stofthållningsförmåga Sluttryckfall Medel efficiency (partikelavskiljningsgrad) Filterklass Följande värden måste vara lika vid jämförelser av olika tester: Luftflöde Sluttryckfall ME Minimum efficiency 2

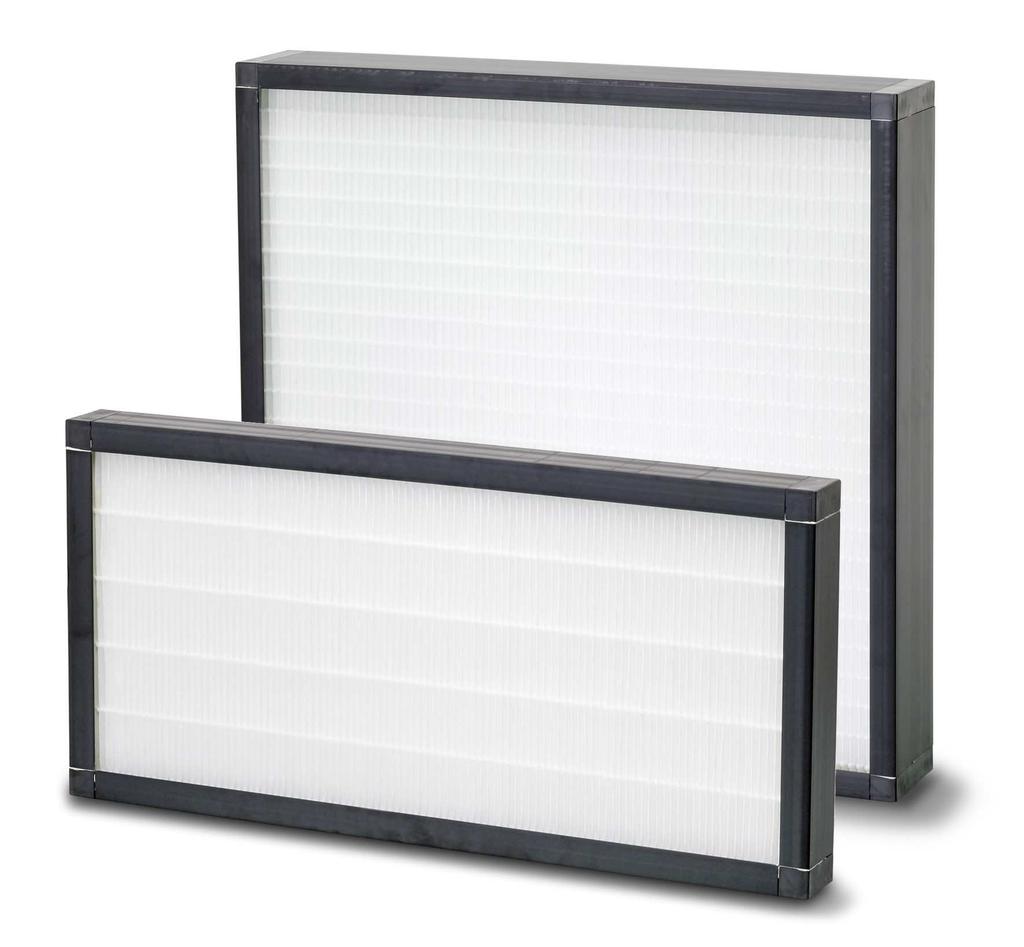

3 De viktigaste egenskaperna 1. Filtreringseffektivitet 2. Medeltryckfall (3. Stofthållningsförmåga) Filtrets konstruktion återspeglas i dessa egenskaper. Filtret kan vara av pås-, panel- eller kompaktfiltertyp. Ett filter är en kompromiss av dessa tre egenskaperna och de påverkar varandra. Beakta alla tre egenskaperna och väg samman dem i en bedömning. Sätt resultatet i relation till de egna behoven. Filterklasser enligt EN779 : 2012 Grupp Grovfilter Mediu m-filter Filterklass: EN 779:2012 Medelvikts- avskiljn.- grad % Medelpartikel- avskiljn.- grad % Sluttryckfall; Pa Lägsta avskiljning urladdat G1 < G < G < G M < M < Finfilter F < F < F

4 Filtreringseffektivitet av ultrafina partiklar Partikelavskiljning av Ultrafina partiklar (Partikelräknare LAS-X och SMPS-CPC system) Partikelavskiljningsgrad [%] P-märkt F7 F9,påsfilter F9,påsfilter F7,påsfilter F7,påsfilter ,01 0,10 0,4 µm 1,00 10,00 Partikelstorlek [um] Filtreringseffektivitet av ultrafina partiklar Partikelavskiljning av Ultrafina partiklar (Partikelräknare LAS-X och SMPS-CPC system) Partikelavskiljningsgrad [%] P-märkt F7 EN779:2012, F7 F9,påsfilter F9,påsfilter F7,påsfilter F7,påsfilter F7 35 % F7 35 % ,01 0,10 0,4 µm 1,00 10,00 Partikelstorlek [um] 4

5 Begynnelseavskiljningsgrad F9 mikroglasfiber F7 mikroglasfiber Avskiljningsgrad% F7 plastfiber M6 mikroglasfiber M5 mikroglasfiber G4, M5 plastfiber EN779 0,1 0,4 1,0 10,0 Partikelstorlek µm 35 % Filterklasserna jämförda med varandra Mikrofilter Partikelavskiljn. grad MPPS minst; % Finfilter Medel partikelavskiljningsgrad 0,4 µm minst; % respektive ME 0,4 µm minst; % Medium Filter Medel partikelavskiljningsgrad 0,4 µm minst; % Grovfilter Medel viktsavskiljningsgrad minst; % 99, % U17 99,99995 U16 99,9995 U15 99,995 H14 99,95 H13 99,5 E12 95 E11 85 E10 95 % 70 % F F F7 60 M6 40 M5 90 % G4 80 G3 65 G2 5

6 Olika filterklassers avskiljningsförmåga Filterklass M5 Uteluft P-märkning av luftfilter 6

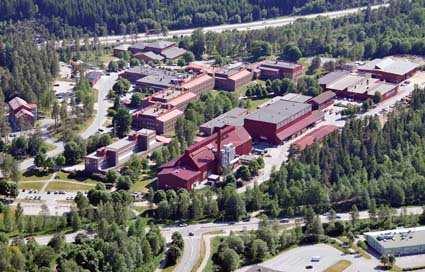

7 Vad är P-märkning? Ett frivilligt certifieringssystem för kvalitetssäkring av produkter under kontroll och ledning av oberoende instans; SP SITAC, en avdelning inom Sveriges Tekniska Forskningsinstitut P-märkning av luftfilter Certifieringsregel 055 Luftfilter för ventilationsanläggningar (CR 055) SP, Sveriges Tekniska Forskningsinstitut P-märkningen ställer krav på leverantören Redovisning av material och konstruktion. Laboratorieprovning enligt EN 779:2012. Långtidsprovning av filtreringseffektiviteten.(sp metod 1937) 6 månaders drift i fält. Inget krav på årstid specificerad. Krav på minimum filtreringseffektivitet under provtiden. Testvärden redovisas ej. Kvalitetsledningssystem ISO 9001 eller motsvarande. Fler kvalitetskontroller än normalt. SP genomför årliga revisioner i fabriken. 7

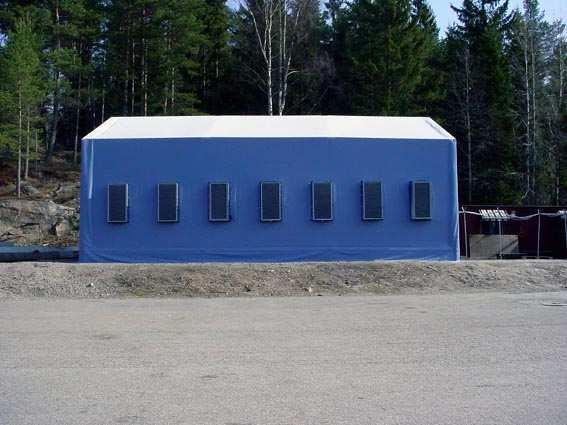

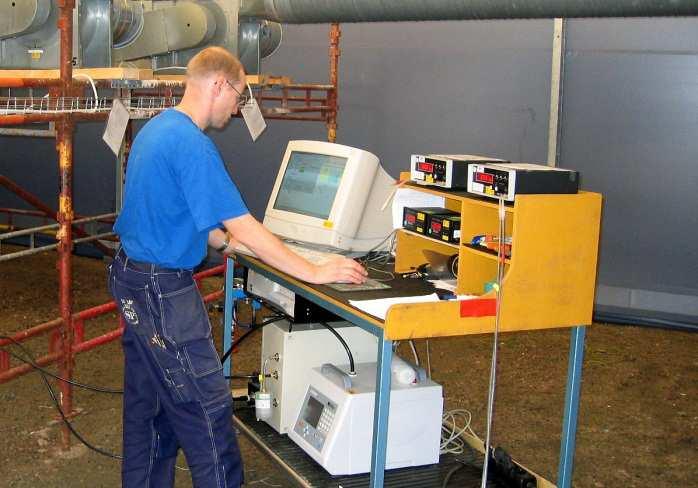

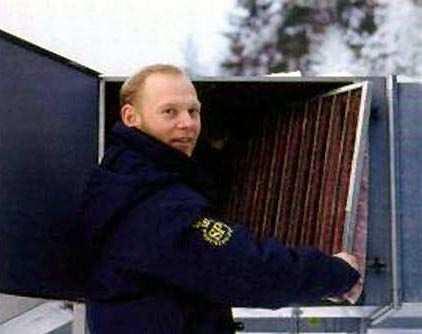

8 Långtidsprovning (En del av P- märkningen) Långtidsprovning enligt SP metod Filtren utsätts för vädrets makter i sex månader. -Gränsvärden för minsta tillåtna partikelavskiljningsgrad. Testriggar Registrering av partikelavskiljningsgrad Långtidsprovningen avslutas SP: s krav -Gränsvärden Filter- Lägsta partikel- Lägsta partikel- Klass avskiljningsgrad; avskiljningsgrad; SS-EN779 0,4 µm 0,85 µm M5 2 % 8 % M6 12 % 25 % F7 50 % 70 % F8 70 % 85 % F9 80 % 90 % 8

9 Vad köparen får En garanti från oberoende institut att produkten fungerar i verklig drift och inte enbart i en laboratorietest att produkten håller en hög kvalitetsnivå att rätt produkt levereras. Fråga efter P-märkta filter! EUROVENT energi-och effektivitetsklassificering 9

10 Europeisk energi-och effektivitetsklassning från Eurovent Vad är energiklassificering? Svar: Den mängd energi fläkten använder i för att dra luften genom ett filter avgör filtrets energiklass. Filtret måste vara testat och godkänt enligt teststandard EN779:2012. Beräkningsförutsättningar enligt EUROVENT Metod 4/21: Drifttid 6000 timmar Luftflöde 3400 m³/h (0,94 m³/s) Fläktens totalverkningsgrad ƞ 0,5 Medeltryckfall p Beräknas * * Värdena hämtas ur tryckfallsdiagram vid stoftmatning i testprotokoll enligt EN779: Mediumfilter M5- M6 250 gram - Finfilter F7- F9 100 gram Energianvändning () = Medeltryckfall (Pa) x Flöde (m³/s) x Drifttid (h) Fläktens totalverkningsgrad (η) x 1000 Utan godkänt testprotokoll för varje enskilt filter kan inte energiklassificering göras. 10

11 Värden för medeltryckfallsberäkning Energimärkning en del i Eurovent Certita Certification Energiklassificering - gränser 2015 M5 M6 F7 F8 F9 ME - - ME 35% ME 55% ME 70% M M =250 g ASHRAE M F =100 g ASHRAE A A > > > B > > > C > > D > > > > > > > > > > > > E >1200 >1400 >2200 >3000 >

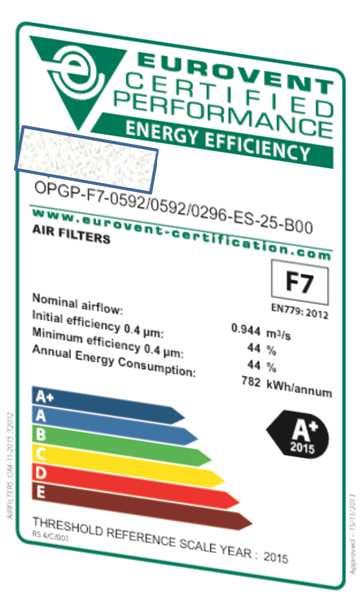

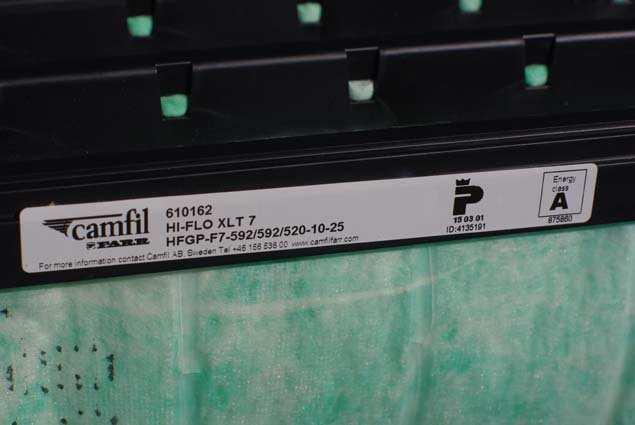

12 Energiklass gör skillnad F7 592x592x640-6 F7 592x592x C Skillnad 760 / år A eller ca. 760 kr / år 1688 / år 928 / år Jämför detta med prisskillnad vid inköp! Kartongetikett med EUROVENT Certifikat Eurovent kontrollerar och certifierar alla värden 12

13 Förenklar filtervalet Låg energianvändning i kombination med en god innemiljö. 8 Eurovent certifiering 13

14 Certifiering av luftfilter Ett certifieringsprogram för kontroll av publicerade tekniska data för luftfilter under ledning av EUROVENT som oberoende instans. Pås-, kompakt- och panelfilter M5- F9 Oberoende testlaboratorier Ackrediterade enligt ISO SP, Sverige VTT, Finland Cetiat, Frankrike EUROVENT väljer laboratorium Filterprodukter anonyma 14

15 Årliga test EUROVENT gör om testerna varje år Fyra filter från andra produktgrupper väljes Samma testförfarande Samma bedömningsgrunder Euroventcertifierade företag har rätt att sätta vidstående etikett på sina finfilter och att marknadsföra sig som ett Eurovent Certifierat företag. Följande The värdens Camfil riktighet Farr Group kontrolleras Informationen hittas på 15

16 Upphandling Upphandling - kravspecifikation 1. Filtrets artikelnummer skall vara spårbart i samtliga dokument och genom hela upphandlingslinjen ända fram till leverans. Detta är en garanti för att man verkligen får det upphandlade filtret och till rätt pris. 2. Kontrollera testprotokoll mot EUROVENT och kontrollräkna alla angivna värden vid bl a energiklassificering. Det går bara att klassa filter med godkända testprotokoll enligt EN779: För filter med mikroglasmedia, ställ krav på P-märkning eller motsvarande med minimum 50% avskiljning på partiklar i storlek 0,4 µm. Filter med polymera (syntet) media och som bara klarar standarden 35 % avskiljning på partiklar i storlek 0,4 µm går inte att P-märka. 4. Begär att få kvartalsrapporter på de 25 (totalt)mest sålda artiklarna med pris och artikelnummer. 5. Använd BELOK LCC- modell för att beräkna totalpris = filterpris + energikostnad Se nästa bild. 16

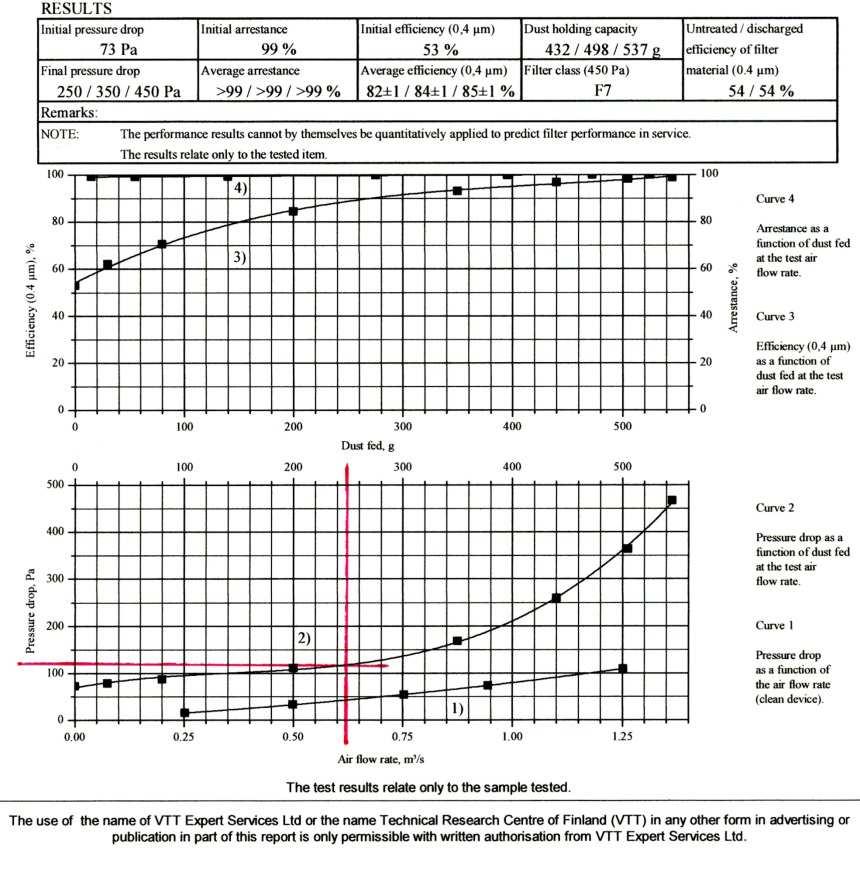

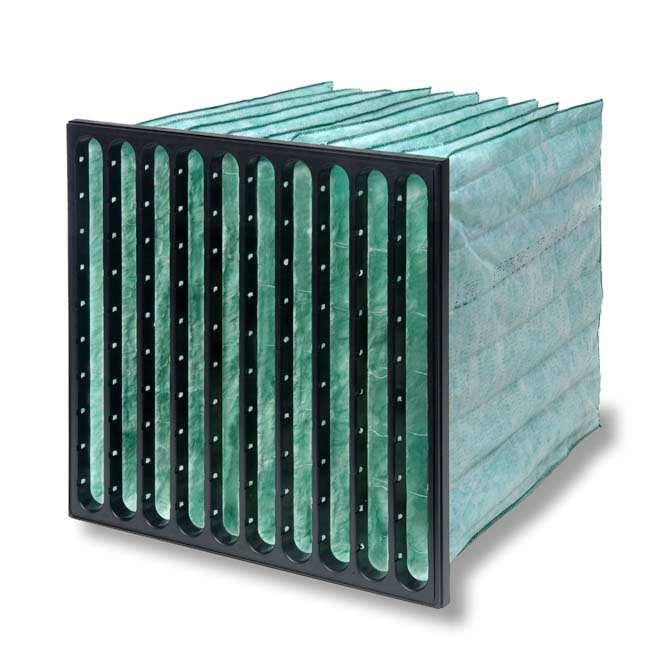

17 F7- filter: -Välj filter med 10 fickor och påslängd mm. - Läs av filtrets tryckfall vid 250 grams stoftmatning i ett godkänt testprotokoll enligt EN779: Sätt in detta värde som sluttryckfall, samt filtrets begynnelsetryckfall under övriga kostnader. - Fyll i filterpris och andra värden. BELOK LCC 250 g 120 Pa BELOK är Energimyndighetens beställargrupp för lokaler. Nätverkets uppgift är att sprida kunskap och inspiration om effektiva metoder för energieffektivisering av lokalfastigheter. Belok drivs av medlemmarna, vilka är 19 av Sveriges största ägare av lokalfastigheter. 17
