1 PRODUKTKATALOG Din rådgivare för optimal luftfiltrering 1

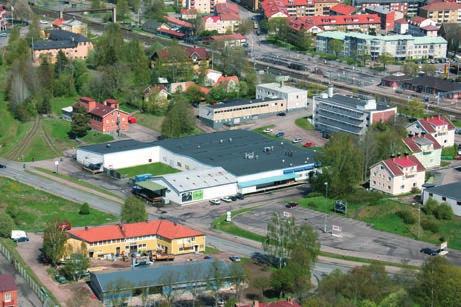

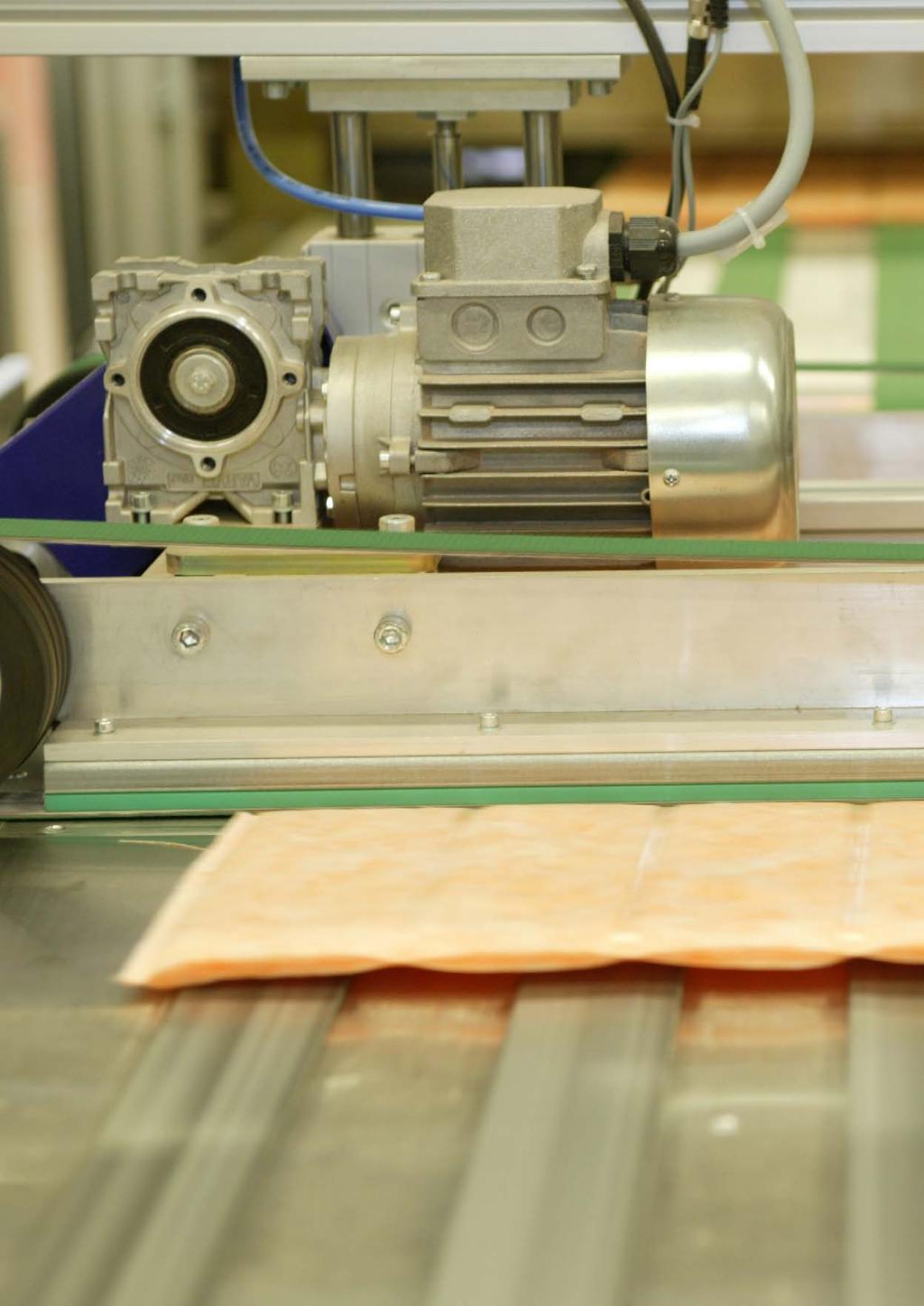

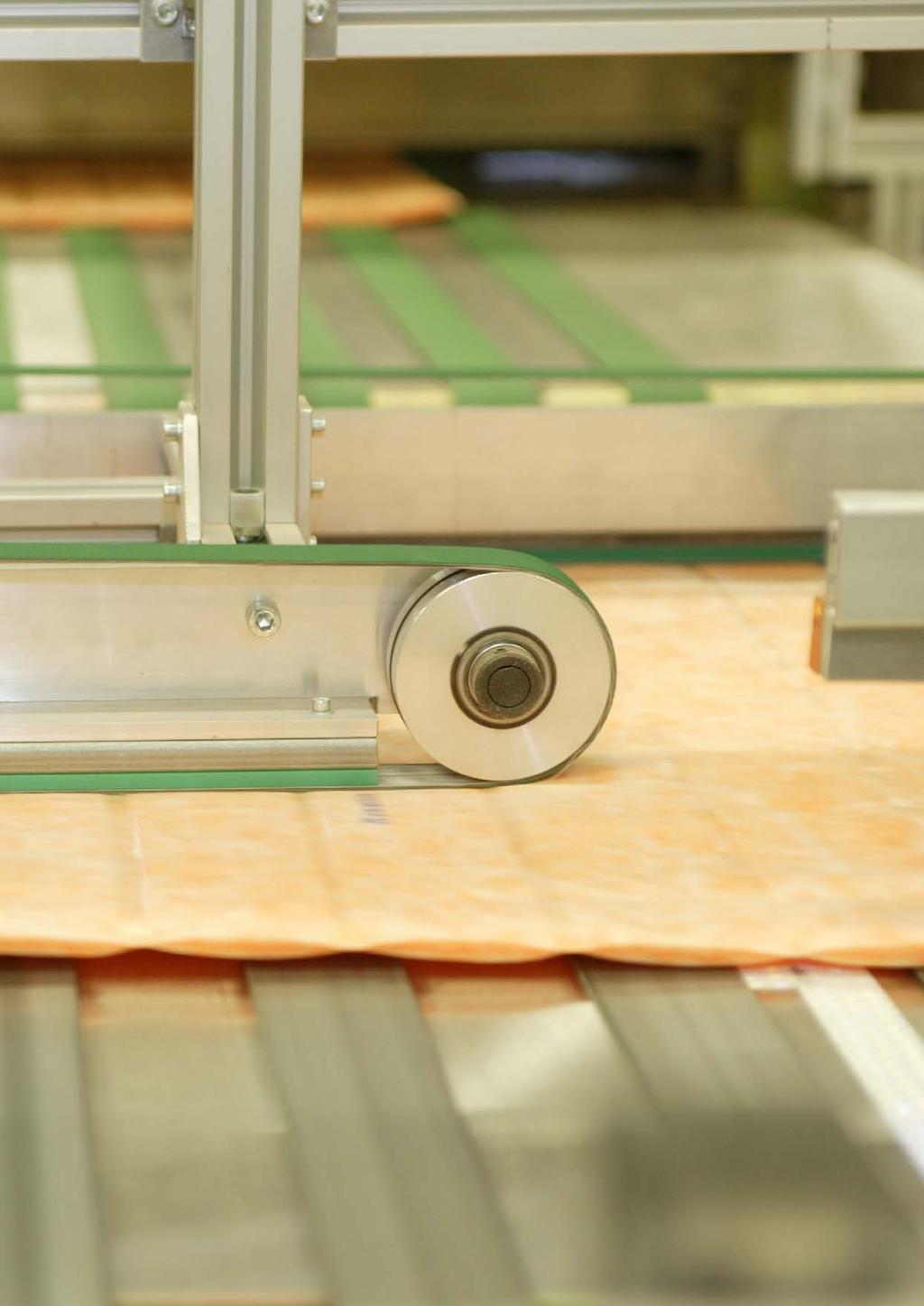

2 RESEMA LUFTFILTER Resema Luftfilter är ett familjeföretag beläget i Tranås på Småländska höglandet. Företaget har nära 50 års erfarenhet vad gäller utveckling, tillverkning och marknadsföring av luftfilter för komfortventilation och stoftavskiljning. Företaget etablerades 1969 av grundaren Rune Sellö som ingenjörsfirman Resema och har sedan dess expanderat kraftigt såväl storleksmässigt som produktionsmässigt. Från början importerade företaget färdiga påsfilter, paneler, filtermattor med mera och representerade bland annat amerikanska Continental Air Filter ombildades Resema till ett familjeägt aktiebolag med syfte att starta egen produktion. Under 00-talet har betydande investeringar gjorts. Nu finns en helt automatiserad produktion från media till filterfickor och färdiga påsfilter i både microglas och syntetmedia med filterramar av plåt, trä eller plast. Företaget är välkänt på marknaden för sin höga kvalité och servicenivå. I dag tillverkar och lagerför Resema ett komplett sortiment av filter och tillbehör för en allt mer krävande marknad. Inom vissa segment har företaget valt att etablera starka relationer med andra välkända tillverkare, framför allt i USA, Europa och Asien. Detta för att kunna erbjuda optimala lösningar både tekniskt och ekonomiskt för varje filtreringsområde. Företaget besitter stor erfarenhet inom filtrering, allt från enkel bostadsventilation till de mest avancerade processerna i renrum, t ex elektronik och farliga processer (virus, bakterier och gaser/ångor). Vi utvecklas ständigt och idag finns vi representerade på ett flertal orter runt om i Sverige. På fyra av dessa orter har vi hämtlager och till viss del även tillverkning. Detta ökar vår tillgänglighet och bidrar till flexibla och snabba leveranser. Vi är även representerade med Resema A/S i Danmark. RESEMA AB Box TRANÅS Tel: Fax: info@resema.se 2

3 INNEHÅLLSFÖRTECKNING Luftfiltrering är en nödvändighet... 4 Så här fungerar luftfilter... 7 Specifikation & klassificering... 9 Partikelstorlek & filtersystem LCC, miljö och P-märkning Eurovent 4/ Filtersystem & användningsområde FILTERMATTOR RM-Syntet G2-M5, RM-Glas G2-G R-matic, Rullfilter METALL- OCH PANELFILTER Fett- och metallfilter R-Panel, R-Pleat, -M R-Pleat MP M6-F8... PÅSFILTER Reco G4 och M5... Resac VZ M Resac Syntet M5-F Resac F7 ewo Resac Microglas M5-F Resac F7 eco Resac Carb, F KOMPAKTFILTER Resepac ECO M6-F Resepac M6-F EPA, HEPA & ULPA FILTER Mikro Pak SFV / RFV, Mikro SFV Mikro R & S, Mikro SF Mikro SF-AL TEST & TESTPROTOKOLL HEPA / ULPA Scantest AKTIVT KOL Aktivt Kol/ Kemisorbent / Patron / Kem- och Kolfilterpanel / Utbytbara kolkassetter / Panelelement A / Resepac Carb FILTERSKÅP & MONTERINGSSYSTEM Filterskåp Patronfilterskåp, Planfilterskåp Montageram Smarta produkter STORT UTBUD

4 LUFTFILTRERING ÄR EN NÖDVÄNDIGHET ATMOSFÄRISK LUFT Luft är en blandning av olika gaser. Vanlig atmosfärisk luft innehåller 21 procent syre, 78 procent kväve, 1 procent argon, 0,03 procent koldioxid samt små mängder av andra gaser, såsom väte, neon, krypton, helium, ozon, xenon och varierande mängder ånga. 21% 1% Luft är avgörande för mänsklighetens överlevnad. Endast små förändringar i sin kombination gör den oanvändbar för människor och djur. När vi utsätts för atmosfäriskt tryck innehåller luften mindre än 12 procent syre. Inandning av mer än fem procent koldioxid innebär fara för levande varelser. Om vi under en längre tid utsätts för förändringar i luftens blandningsförhållande kan det ha stor inverkan på vår hälsa. Eftersom vi också producerar koldioxid behöver vår kropp cirka 5 m³/h frisk luft för att hålla mängden koldioxid under en livshotande nivå. 78% kväve 21% syre 1% olika gaser och partiklar 78% När du installerar en luftkondi tionerings anläggning (AC), räcker det att fastställa mängden luft som erfordras, vanligtvis ligger det mellan 15 till m³ per person och timme. Större luftvolymer kan dock behövas för att hantera behovet av värme och kyla eller för att föra bort förorenad luft. 4

5 ATMOSFÄRISK STOFT Luften vi andas innehåller en hel del stoft som frigörs genom processer såsom erosion via vind, avdunstning, jordbävningar, bränder, utsläpp från industrier och fordon med mera. Atmosfäriskt stoft är en kombination av bland annat dimma, rök, små partiklar av säd och fibrer. En analys av luft visar oftast spår av sot, kvarts, lera, fragment av metall, vittrade delar av växter och djur, liksom annat organiskt material från till exempel bomull och fibrer från växter. Luften innehåller även växtämnen som sporer och pollen. AEROSOLER Partiklar som finns svävande i luften kallas "aerosoler". Luft innehåller alltid små mängder föroreningar och de är av avgörande betydelse för vår miljö. De påverkar absorptionen av ultraviolett ljus, bildandet av moln och utvecklingen av statisk elektricitet i atmosfären. Allt levande drabbas av olika typer av luftföroreningar, men även material i t ex byggnader. För att minska eller undvika skador måste partiklar av olika storlekar filtreras ur luften. VIKTEN AV ATT UNDANRÖJA STOFT Att hålla luften ren från stoft och aerosoler är inte enbart viktigt för att bevara byggnader och dess inredning utan bidrar också till friskare människor med bättre hälsa. Tyvärr finns det ingen generell uppgift om underhållskostnaderna efter installation av luftfilter i byggnader. Partiklar som består av fin rök orsakar flest skador det krävs högeffektiva luftfiltersystem för att filtrera bort dessa partiklar. Värmeväxlare, luftkanaler och undertak är kända för att vara dammsamlare om inte effektiva filtersystem används. Kostnaderna för rengöringen av dessa produkter är annars höga och ska inte försummas, dels på grund av brandrisken men även av ökade energikostnader i samband med försämrat energiutbyte. De flesta människor är inte bekväma vid åsynen av damm på deras skrivbord. Mycket stoft i luften har ännu allvarligare effekter och kan leda till bland annat huvudvärk, irriterade ögon och trötthet. "Sick-Building-Syndrome" är vanligen orsakat av att luftfilterna inte byts med rätt tidsintervaller. De flesta tillverkare av luftfilter redovisar ett rekommenderat sluttryckfall som oftast baseras på filtrets tekniska egenskaper. Men hänsyn tas inte till ansamlingen av bakterier och damm. På så sätt kan mikroorganismerna i filtret föröka sig och frisläppas ut i venti la tionsluften. Därför är det viktigt att byta filter i rätt tid. 5

6 HÄLSOEFFEKTEN Bakterier kan också finnas i luften och generellt överförs de av fibrer och andra partiklar. Människor som lider av hösnuva känner till effekterna dessa partiklar har på andnings organen. Djurfibrer kan också orsaka en allergisk reaktion. Rök kan irritera luftvägarna. Tobaksrök innehåller väldigt fina partiklar som kan förarga icke-rökare. För att bli av med dessa partiklar krävs filter av hög kvalitet. Partiklar från dieselavgaser fortsätter att vara ett stort problem i våra städer. Dagens dieselmotorer med avancerade avgassystem skapar mycket fina partiklar som kan fastna och håller sig kvar på pollen vilket orsakar allergiska reaktioner. Inandningsbara partiklar har en storlek på cirka 10 µm eller mindre. En partikel med 10 µm (mikrometer) diameter har ungefär samma massa som 1 miljon partiklar med 0,1 µm (mikrometer) diameter, men är mycket mindre hälsofarlig eftersom 10 µm partikeln knappast kan ta sig in i människokroppens organ. Partiklar 0,3-1 µm har vi inget skydd för. Grova filter kan knappt filtrera partiklar under 1 μm i storlek. Finfilter kan fil trera cirka 95 till 100 procent av partiklar i storleken 1 μm, men även ha en hög verkningsgrad mot mindre partiklar. Bilden nedan visar hur olika partiklar i förhållandet till deras storlek i μm kan tränga in i den mänskliga lungan, kvarhålla sig och orsaka sjukdomar. PARTIKLAR > PM 10 - Fastnar i huvudsak i näsa och svalg men kan orsaka nedsatt lungfunktion. PARTIKLAR > PM 2,5 - Tränger ner i bronkerna, avlägsnas tack vare flimmerhår till svaljet eller matsmältningskanalen och ut från kroppen. Kan orsaka nedsatt lungfunktion, hud- och ögonproblem. PARTIKLAR > PM 1 - Tränger ända till lungblåsorna - Ultrafina partiklar och lösliga föreningar kan tränga ut till blodomloppet - De vita blodkropparna avlägsnar långsamt olösliga föreningar. PM = Particulate matter (materia i form av partiklar) 1 µm=1 mikrometer dvs, en tusendels millimeter. 1 µm=0,001 mm SKYDDA KÄNSLIGA MILJÖER Industriella renrum, sterila rum som operationssalar på sjukhus, läkemedel- och livsmedelsindustrin använder naturligtvis filtreringssystem som producerar extremt ren luft. I dessa system används HEPA-filter av olika effektivitetsgrad som sista steget i filtreringen. Många av dagens tillverknings-industrier är beroende av luft med extremt låga koncentrationer av stoft. Moderna avancerade system kan innehålla känsliga delar med toleransnivåer på en hundradels millimeter eller mindre. En enda dammpartikel kan då skada hela systemet. Exempel är små kullager, optiska instrument, nanomekaniska eller mikroelektroniska komponenter. 6

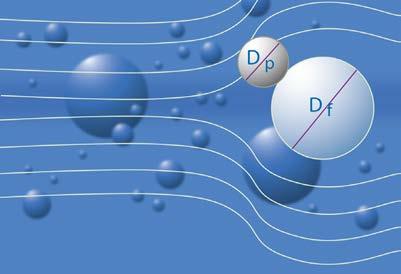

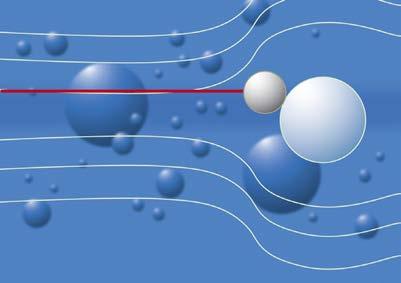

7 SÅ HÄR FUNGERAR LUFTFILTER Luftfilter används för att rensa luft i ventilationssystem från partiklar samt från förorenad luft, t ex i kärnkraftverk, laboratorier och isolerade sjukhus avdelningar. På senare år är luftfilter också vanligt förekommande i industriella processer, inom högteknologiska områden och andra applikationer med krav på låga förekomster av stoft. Med undantag för kolfilter som används för att adsorbera gaser och odörer, klassificeras filter enligt följande: grov- (ISO Coarse), medium-, finfilter (epm1, epm2,5 och epm10) och högeffektiva HEPA-och ULPA-filter. De klassificeras efter effektivitet och stofthållningsförmåga och har olika tillämpningsområden. Filtrets förmåga att behålla partiklar beror på fysiska och mekaniska egenskaper såsom: interception, diffusion, screening och impaktion. Luftflöde INTERCEPTION Små, lätta partiklar kan bäras förbi fibern av luftflödet. Om partikelns centrum kommer närmare fibern än partikelns diameter [Dp], fastnar den i fibern. Lufthastigheten har ingen effekt på interception under förutsättning att fiberns skepnad inte förändras. Interception fungerar effektivast ju större partikeln är och ju mindre fibern är och klyftan där emellan. Luftflöde DIFFUSION Partiklar med en diameter under 1 μm följer inte luftflödet förbi fibrerna. De påverkas av Brownska rörelsen: molekyler i luften tvingar dessa små partiklar till en sicksack rörelse. Vid kontakt med fibrerna fastnar de. Filtrets förmåga att fånga dessa partiklar ökar med lägre lufthastighet och lägre partikel- och fiberstorlek. Enkelt uttryckt: Filtret fungerar bäst om filtermediat innehåller många fina fibrer med samma diameter som partikeln. Luftflöde Luftflöde SCREENING EFFECT Partiklar som är större än passagen mellan två fibrer blockeras av fibrerna. IMPAKTION Tyngre partiklars tröghetsmoment är för stort för att de ska kunna följa luftströmmen förbi fibern. Dessa partiklar behåller ursprunglig färdväg och påverkar därför fibern i luftriktningen. Trögheten ökar med förminskad fiberdiameter och ökad lufthastighet och partikelstorlek. 7

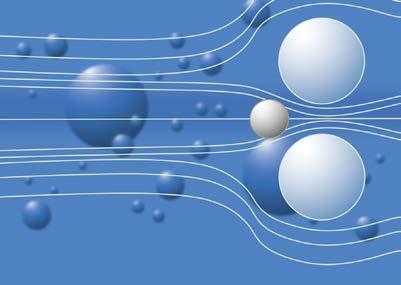

8 GROVFILTER - ISO COARSE Grovfilter tillverkas av glasfiber eller syntetmedia med fiberdiameter µm och har ett mellanrum mellan fibrerna på 0 till 400 µm. Större och tyngre partiklar avskiljs genom impaktion där ämnets tröghet utnyttjas vilket innebär att partiklarna inte följer luftströmmen runt filtrets fibrer utan istället fastnar på dem. För att uppnå detta bör luftflödet penetrera filtermediat med 2-2,5 meter/sekund. Om lufthastigheten är för långsam leds partiklarna förbi fibrerna. För hög hastighet innebär att adsorberat damm lossnar. I båda fallen blir filtreringen försämrad. Grova påsfilter är därför inte effektiva i applikationer med varierande luftflöden. En tillfredsställande filtrering via impaktion sker då partikelstorleken överstiger 5 µm. Om partiklarna är mindre än 2 till 3 µm blir filtreringsgraden praktiskt taget obefintlig. De flesta föroreningar i byggnader är i storlek 0,01-1 µm vilket innebär att ISO Coarse filter är verkningslösa. FINFILTER (epm1, epm2,5 epm10) SAMT HEPA / ULPA Filtermediat som används i dessa filter är mycket tätt. Fibrerna har en diameter av <1 till 10 µm och ett avstånd på 10 µm och mindre. Lufthas tigheten genom mediet kan variera från 0,02 till 0,12 m/sek. Mediats filtreringsförmåga beror på olika fysiska och mekaniska egenskaper och därför kan vi anta att filtret har, under vissa villkor en lägsta effektivitet. Interception och impaktion fungerar bäst vid större partiklar och diffusions effekten minskar med stigande partikelstorlek. Impaktion är förknippad med partikelns tröghet d.v.s med storlek och hastighet. Effekten börjar minska med partiklar under 1 µm i storlek. Diffusion har den omvända effekten, ju mindre partiklarna är desto bättre filtrering. Den kritiska partikelstorleken ligger mellan 0,1 till 0,3 µm. På grund av dessa olikheter i filtrets effektivitet klassificeras de efter sin effektivitet/ partikelavskiljningsgrad. KOLFILTER Aktivt kolfilter är användbara för att adsorbera gasformiga föroreningar mindre än 0,01 µm och som inte går att filtrera med filter av fibermedia. De används i HVAC och andra ventilationssystem för att rena tilloch frånluft samt recirkulerad luft. Effektiviteten beror på filtrets inre design. På grund av kolets inre mikroskopiska struktur blir några gram jämförbart med arean på en fotbollsplan. Dess kapillärstruktur med porer av molekylär storlek liknar en svamp. Det aktiva kolet ackumulerar gas eller vätska på dess yta (adsorption), som möjliggörs genom den ringa vikt som finns mellan molekylerna, (Van-der-Waal effekten). Förorenad luft transporteras via kolets porer vidare mot kapillärsystemet där kontaminationer blir en fast del av det aktiverade kolet. Filter med aktivt kol kan användas i olika applikationer Genom impregnering av insidan kan det till exempel användas för att adsorbera jod eller sura gaser. Med optimerad produktion och bearbetningsprocesser kan det grundläggande materialet, kol, kokosfibrer och andra råvaror kundanpassas till många olika användningsområden. 8

9 SPECIFIKATION OCH KLASSIFICERING Atmosfärisk luft innehåller olika ämnen be stående av partiklar, gaser eller fibrer. Partiklarna i vår andningsluft kallas aerosoler. Studier som gjorts beträffande omfattningen av skadliga ämnen i luften och deras inverkan på vår hälsa har resulterat i en rekommendation av luftrening, särskilt i HVAC system. I allmänhet ska man skilja mellan filter för avskiljning av grovt stoft, fint stoft och mikropartiklar. Filtereffektivitet beror på kriterier som hastighet, temperatur, fuktighet etc. Med tanke på ansamling av mikroorganismer inuti filtret, bör inte slutligt tryckfall vara kriteriet beträffande filterbyte. Stofthållningsförmågan ges i gram och redogör för hur mycket stoft filtermaterialet har bevarat fram till uppnått sluttryck vid testtillfället. De olika testmetoderna och krav på luftrening kan inte direkt jämföras. Dock kan testspecifika tioner med lika utformning ge en god grund för en jämförelse mellan olika filtermedia. För gasformiga föroreningar som förekommer i låga koncentrationer, kan vi erbjuda flera typer av aktivt kol för standard och kundanpassade ändamål. Impregnerat aktivt kol är särskilt lämpligt för filtrering av rök, ammoniak, svavelväte, metyljod eller liknande ämnen. KLASSIFICERING AV FILTER Filter i luftreningssystem klassificeras enligt vissa normer. ISO är en global filterstandard som ersätter EN , båda standarderna gäller till mitten av 18. De 9 filterklasserna enligt EN 779:12 (G1-F9) ersätts av 30 filterklasser + Coarse. Filter för mikropartiklar EPA / HEPA / ULPA-filter är av klass E10-U17, de bedöms av en annan metod som beskrivs i EN ISO ERSÄTTER EN779:12 Alla kommuner mäter luftkvalitén med syfte att skydda människors hälsa och miljön (enligt luftkvalitetsförordningen 10:477). Partiklar i luften mäts och delas in i PM klasser, PM är ett mått på luftburna partiklar. PM = particulate matter (materia i form av partiklar). På luftvårdsförbundets hemsida kan mätningar ses i realtid som även är kopplade till gränsvärden. Det som mäts idag är PM10 & PM2,5, och även vissa gaser. Luftfilter kommer enligt ISO att bli klassade så att direkta kopplingar kan göras mot dessa mätningar. NÅGRA SKILLNADER MELLAN EN779:12 OCH ISO16890 EN779: 12 ISO Filterklassificering baseras enbart på partikelstorlek 0,4 µm. Enbart en bit filtermedia används vid urladdningstest. Material doppas i IPA vätska. Filterklass anges utifrån medelavskiljningen. Stoftmatning och partikelavskiljning mäts i steg upp till 450 Pa. Sluttryckfall 450 Pa Teststoft ASHRAE (konstlat syntetiskt stoft) Mäter massan av tre fraktioner: 0,3-1 µm (PM1) 0,3-2,5 µm (PM2,5) 0,3-10 µm (PM10) Urladdning av hela filtret, filtret utsätts för IPA ånga i 24h. Filterklassen sätts utan stoftmatning. Stoftmatningen görs separat. Sluttryckfall 300 Pa, närmare verkligheten Teststoft ISO Fine (kvartsdamm med en given storleksfördelning) blir högre värde och indikerar bättre filtrets livslängd. 9

10 KLASSIFICERING EN779:12 (ERSÄTTS AV ISO 16890) Filtergrupp Filterklass Sluttryckfall (Pa) Medelavskiljningsgrad (Am) för syntetiskt test damm Grund G % < Am <65% G % < Am <80% % < Am 90% G % < Am Medel - effektivitet (Em) för 0,4 µm partiklar Medium M % < Em < 60% M % < Em < 80% Effekten för urladdat värde 0,4 µm partiklar Fin F % < Em < 90% 35% F % < Em < 95% 55% F % < Em 70% KLASSIFICERING ENLIGT ISO epm1 epm2,5 epm10 ISO Coarse epm1 95% epm2,5 95% epm10 95% Coarse 95% epm1 90% epm2,5 90% epm10 90% epm1 85% epm2,5 85% epm10 85% epm1 80% epm2,5 80% epm10 80% epm1 75% epm2,5 75% epm10 75% epm1 70% epm2,5 70% epm10 70% epm1 65% epm2,5 65% epm10 65% epm1 60% epm2,5 60% epm10 60% epm1 55% epm2,5 55% epm10 55% ISO Coarse blir de filter som avlägsnar mindre än 50% av PM10. De mäts i viktavskiljning. Filter klassas som epm1, epm2,5 eller epm10 + en procentsats från 50% till 95% med intervall avrundat per 5% steg. Filtret ska ha minst 50% avskiljning före och efter urladdning för att få tillhöra en specifik grupp (för epm10 finns inget krav för urladdat värde). Dvs. för att hamna i grupp epm1 så krävs det att filtret klarar att avskilja minst 50% av PM1 partikelmassan både före och efter urladdning. epm1 50% epm2,5 50% epm10 50% Coarse 5% KLASSIFICERING ENLIGT EN1822 Filtergrupp Filterklass Integrerad effektivitet (%) vid MPPS Minsta lokala effektivitet (%) vid MPPS EPA HEPA ULPA E10 > 85 - E11 > 95 - E12 > 99,5 - H13 > 99,95 99,75 H14 > 99,995 99,975 U15 > 99, ,9975 U16 > 99, ,99975 U17 > 99, ,9999 FÖRKLARING PM = Particulate matter (materia i form av partiklar). MPPS = Most Penetrating Particle Size 1 µm=1 mikrometer dvs, en tusendels millimeter. 1 µm=0,001 mm 10

11 PARTICLE SIZE & FILTRATION SYSTEMS PARTIKELSTORLEK OCH FILTERSYSTEM scanning tunnel microscope scanning electron microscope optiskt optical microscope scanning tunnelmikroskop svepelektronmikroskop mikroskop [µm] =(mm) [mm] 1 (µm) = G4 G4 EN 779 EN 779 % 35 % % 35 % F5 M5 F6 M6 40 % 65 % 40 % 65 % F7 F9 F7 F9 EN 85 % MPPS ( µm) 85 % MPPS ( µm) ISO Coarse 50 % >95 % ( µm) ISO epm2,5 50 % >95 %tungt (0.3 industridamm 2,5 µm) ISO epm1 50 % >95 % (0.3 1 µm) partiklar av aktivt kol strandsand dimma raindrops hår grains of activated carbon pollen heavy industrial dust cementdamm beach sand flygaska fog koldamm hair stoft skapat av naturens rörelser pollen bakterier cement dust färgpigment flue ash respirabla partiklar charcoal dust subsiding dust tallrök bacteria tobaksrök pigments of paint asbestdamm virus ISO % >95 % regndroppar ISO epm10 oljedimma 1822 EN 1822 E10 U17 E10 U17 80 % 95 % 80 % 95 % exempel på föroreningar exemplary impurities particle size(µm) in [µm] partikelstorlek visible the naked synliga förto blotta ögat eye respirable particles rökblandad dimma oil mist svävande atmosfäriska föroreningar pinewood smoke tobacco smoke metallurgiskt damm bekämpningsmedel asbestos dust viruses gasformiga molekyler smog Stoftavskiljning via tyngdkraft floating atmospheric impurities möjliga metoder för avskiljning possible methods of arrestance Cyclon metallurgical dust pesticides Centrifug gaseous molecules Grovfilter Våtavskiljare Coarse Dust Filter Finfilter Elektrofilter Fine Dust Filter Högavskiljande centrifug HEPA / ULPA filter HEPA / ULPA filter ActivatedAktivt Carbon kolfilter filter viruses virus (tobacco) smokebakterier bacteria tobaksrök [µm] [µm][µm] [µm] oil mist oljedimma 5 [µm] 25 [µm] [µm] [µm] toner dust tonerdamm spores sporer 5 [µm] [µm] [µm] 25 [µm] pollen pollen hår hair ,000 10,000 coarse dust grovt damm [µm][µm] [µm][µm] [µm][µm] 11

12 LCC, MILJÖ OCH P-MÄRKNING Vad är effektiv filtrering? Hur kan jag göra en miljövinst? Energibesparningar utfört på rätt sätt främjar inte bara den egna ekonomin utan även vår miljö och hälsa. Därför vill vi belysa ett antal viktiga ämnen inom filtreringsteknik och LCC (Life Cycle Cost). KOSTNADSEFFEKTERNA Luftfiltrering påverkar kostnaderna för underhåll av många fastigheter. Korrekt utformad och genomförd luftfiltrering kan bidra till att uppnå betydande kostnadsbesparingar. Bytesintervallet för korrekt dimensionerat filter är längre än med en felaktig storlek. Används rätt dimension reduceras kostnaderna för filter avsevärt. Felaktigt dimensionerade filter behöver ersättas oftare vilket innebär fler mantimmar i arbete och ökade avfallshanteringskostnader. Hög kvalité och rätt dimensionerade filter skyddar ventilationsaggregat och värmeväxlare från driftstörningar och slitage. Rengöringsintervallet för kanaler och ventilations utrustningen kan utökas väsentligt med hög kvalité och rätt dimensionerade filter. Bra filtrering kan också bidra till att minska kostnaderna för städning av lokaler. MÅNGA PRATAR OM ENERGIBESPARING Resema har gjort något åt det, och tillverkat filter med mycket låga tryckfall över filtrets hela livslängd med bibehållen effektivitet. Produkterna finns i alla filterklasser med flera variationer inom varje klass. För speciella önskemål finns det utrymme att skapa ett brett spektrum av särskilda lösningar. Det föreligger en omfattande feluppfattning att insättning av filter med lägst tryckfall sparar energi, detta i enlighet med t.ex ett normalt LCC energi-beräkningsprogram. Men förutsättningen för att energiförbrukningen ska minskas är att fläktens varvtal reduceras, t ex via frekvensomvandlare. Om detta inte är möjligt ger lägre tryckfall över filtret en högre energiförbrukning. VAD ÄR DÅ VIKTIGAST? Hög filtreringsförmåga eller lågt tryckfall? Vad blir konsekvenserna av nedsmutsade kanaler och värmeväxlare? Välj filter som håller sin filterklass under verkliga driftsförhållanden. Ett laboratorietest med protokoll enligt EN779 innebär inte att filtret fungerar i verkligheten. För att erhålla P-märkning måste filtret klara ett långtidstest där det utsätts för kontinuerlig drift under verkliga driftsförhållanden under sex månader i enlighet med RISE, Research Institutes of Sweden, SP-metoden Kraven för P-märkning är strängare än en Eurovent certifiering. P-märkning är den enda garanti kunden har för att produkten håller effektiviteten under verklig drift. CERTIFIERAD Livscykelkostnader LCC för luftfilter kan definieras enligt följande: LCC = filterpris + energikostnad + kostnad för filterbyte + eventuella avfallshanteringskostnad Energikostnad beräknas enligt: E = Q x P x T x e h x 1000 Q = Luftflöde (m³/s) P = Medeltryckfall (Pa) T = Drifttid (timmar/år) Initialt inköp 5-15 % LCC Luftfilter 100% Filterbyte ca 3 % Energikostnad > 70 % h = Verkningsgrad på fläkt e = Elpris för fläktdrift (kr/kwh) E = Energikostnad för fläktdrift (kr/år per filter) Sluthanteringskostnad 0-2 % LCC beräkningar för luftfilter i ett normalt ventilationssystem visar att energikostnaden motsvarar cirka 70% av totalkostnaden. Elkostnaden är proportionell mot tryckfallet över filtret och ökas med cirka 10 kr/pa och år. Ev rengöringskostnader 5-10 % 12

13 ENERGIBERÄKNING ENLIGT EUROVENT 4/2 Eurovent 4/21 specificerar en beräkningsmodell för energiklassificering av luftfilter, rankat från A+ till E där A+ motsvarar filter med lägst energiförbrukning. Energiklassificeringen fastställs utifrån testprotokoll enligt EN779:12. Tabellen nedan anger energigraderingens gränser för filterklasser M5 till F9 enligt EN779 vid luftflöde m³/s. Report to performance data GRÄNSVÄRDEN ENERGIKLASSIFICERING ENERGI- KLASS FILTERKLASS M5 M6 F7 F8 F9 ME 35% ME 55% ME 70% M M = 250 g ASHRAE M F = 100 g ASHRAE kwh A A B > > > > > C > > > > > D > > > > > E > 10 > 1400 > 20 > 3000 > 4000 Länk: ENERGY EFFICIENCY CHECK ENERGY CLASS ON På finns produktblad med aktuella energivärden för våra filter. För att se aktuella certifikat: 13

14 Användningsområde inom komfortventilation, industri och storkök 1, 3) Förfilter 6) El - dataskåp och stora maskiner 1) Resac G4 - F9 3) Resac G4 - F7 Mattor, pads - M5 Resepac ECO M6 - F9 2, 4) Tilluftsfilter (4 för processer) 7, 8) Från - och återluft (8 frånluft svetsrök) Resac F7 - F9 Resepac F7 - F9 7) Resac M5 - F7 8) Resac G4 - F9 7) HEPA Mikro SF, E11 - H13 8) HEPA Mikro SF, E11 - H14 Kolpatron 5) Frånluft arbetsbänk 9) Frånluft kök Resac M5 - F7 Kolpatron Metallfilter RMF Resac M5 - F7 Kolpatron Tilluft Frånluft HVAC och andra ventilationssystem är avsedda för att skapa ett behagligt klimat inomhus. Förutom rätt temperatur och fuktighet är graden av förorening också en viktig faktor. Moderna filtreringssystem rensar luften från grova och fina dammpartiklar, odörer och gasformiga föroreningar. Filtersystem som installeras t ex i kontorsbyggnader, museer eller produktionslokaler ska prestera optimal luftkvalité. Vi tillverkar och marknadsför även filter för filtrering av frånluften från produktionsprocesser för att uppfylla gällande gränsvärden för utsläpp av farliga ämnen som svetsrök, oljedimma, eller frånluft från kök. Vi erbjuder optimala lösningar för alla tillämpningsområden. 14

15 Användningsområde inom sjukhus 1) Förfilter 3) HEPA- filter 5,6) Tilluftsdon 8) Frånluft OP Resac F7 Mikro SF, E11 - H14 med Mikro SF-AL, E11- U17 Resepac ECO M6 - F9 2) Tilluftsfilter 4) Filterskåp 7) HEPA- filter, laminärt flöde Resac F7 - F9 Resepac F7 - F9 Klass E11 - H14 Mikro SF-AL, E11 - U Tilluft Frånluft Luft är en potentiell bärare av föroreningar, bakterier och virus - en situation som inte är godtagbar för kliniker och sjukhus. Därför är ett högpresterande ventilationssystem avgörande för en acceptabel hygienisk standard. Resema erbjuder filtersystem för både tilluft, frånluft och återluft. Resemas specialkunskap inom olika filtreringssystem gör oss till en tillgång för våra kunder inom känsliga områden såsom operationssalar och applikationer där total sterilitet är extremt viktigt. 15

16 Användning inom läkemedelsproduktion, laboratorier och forskningscentrum 1) Förfilter 3) Förfilter 6) Frånluftsfiltrering (tillval ATEX/EX-utförande) Resac G4 - F7 Mikro SF, E11 - H14 Mikro SFV, E11 - H14 Resepac M6 - H13 Mikro S, E11 - H14 2) Tilluftsfilter 4) Takmoduler för laminärt flöde 7) Recirkulations- och frånluft Resac F7 - F9 Resepac F7 - H13 med Mikro SF-AL, E11 - U17 Resepac ECO F7 - F9 5) Tilluftsdon 8) Säkerhets- och LAF-bänk med Mikro SF-AL, E11- U17 Mikro SF-AL, E11 - U Tilluft Frånluft Många processer inom läkemedelsindustrin skulle inte vara möjliga utan tillförlitlig luftfiltrering. Tilluften måste vara helt steril för att uppfylla de höga krav dessa processer kräver. Frånluften är oftast förorenad med radioaktiva eller biologiskt aktiva ämnen t ex virus eller bakterier som är ohälsosamma för de anställda och vår miljö. Resema erbjuder inte bara metoder för sterilisering av tilluften, utan även flexibla och säkra lösningar för hantering av frånluften i dessa system. Vi erbjuder också produkter för säkert filterbyte med bag-in / bag-out enheter. Föroreningarna förblir i filtret och sprids inte vidare i lokalen. När det gäller explosionsfarliga områden kan vi erbjuda Ex-skyddade (Atex) filter. 16

17 RM-SYNTET G2-M5 RM-GLAS G2-G4 - RM-Syntet - utskurna pads i kundanpassade dimensioner - rullar (BxL) 1x, 2x, 1x40, 2x40 meter - påsar eller andra formade detaljer Återanvändbar: - Ja - RM-Glas - Glasfibermedia - utskurna pads i kundanpassade storlekar - rullar standard (BxL) 1x / 1,5 x meter m fl Filterklass EN 779: G2,, G4, M5 Genomsnittlig avskiljningsgrad (syntestiskt stoft): 65%<A <93% Nominell lufthastighet: 1,5 m/s Nominellt luftflöde: 5400 m³/h/m² Rekommenderat sluttryck 250 Pa Max. temperatur: 80 ºC Tjocklek: 5-50 mm Filterklass EN 779: G2,, G4 Max. temperatur: Dust-Stop (gul) 80ºC Paint-Stop (grön) 180ºC Tjocklek: 25 mm, 50 mm, 70 mm, 100 mm Brandklass: enligt DIN (F3) Andra standard- och specialstorlekar lagerförs eller tillverkas efter order TAKFILTER Filterklass EN 779: M5, Takfilter Genomsnittlig effektivitet (0,4µm): 40<E<60% Nominell lufthastighet: 0,25 m/s Nominellt luftflöde: 900 m³/h/m² Initialt P vid nominellt luftflöde: 30 Pa Rekommenderat sluttryck 450 Pa Max. temperatur: 80ºC Tjocklek: 25 mm RM-Syntet filter består av slitstark syntetisk polyesterfiber, termiskt bundna och slumpvis ordnade i olika tjocklekar. Filtrets densitet ökar progressivt mot materialets renluftsida där den speciella strukturen säkerställer en stor stofthållningsförmåga. Lång livslängd och låga tryckfall garanterar låga driftskostnader. ANVÄNDNINGSOMRÅDE: Som förfilter i HVAC system, takfilter i lackeringsanläggningar samt åtskilliga industriapplikationer, m.m. RM-Glas är en serie grovfilter bestående av progressivt glasfibermedia med en oregelbunden elastisk fiberstruktur. Designen möjliggör en fördelaktig låg kompressabilitet det vill säga att komprimeringen av det utnyttjade mediet hejdas och på så sätt ökar stoftavskiljningen. ANVÄNDNINGSOMRÅDEN RM-Glas Dust-Stop används i ventilationsanläggningar, trä- och metallbearbetnings industrin med mera för avskiljning av större partiklar och grövre luftföroreningar. RM-Glas Dust-Stop anoljas med ett harmlöst adhesiv för bättre vidhäftning av torrt stoft/damm. RM-Glas Paint-Stop utan klibbmedel används främst för avskiljning av fuktig färg t ex som färgfälla i sprutboxar och skyddar därmed kanaler, fläktar, motorer med mera i frånluftsystem. Mediet har en mycket hög stoftackumulerande förmåga och lång livslängd. Levereras i olika rullbredder eller som tillskurna pads. Finns i klasserna G2-G4. 17

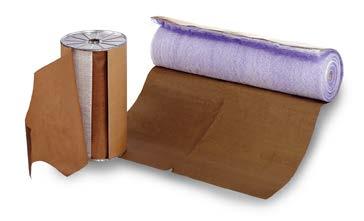

18 R-MATIC, RULLFILTER METALLFILTER - Rullfilter - Glasfibermedia - Fett- och metallfilter - Filter helt i metall Återanvändbar: - Ja / tvättbart Filterklass enligt EN 779 Glasfiber med adhesiv alternativt syntetfiber System: AAF, FARR, DELBAG och TROX Max. temperatur: 80 C beroende på typ av media. Tjocklek: mm (andra tjocklekar kan offereras) Filterklass G2 enligt EN 779 Nominell lufthastighet: 2 m/s +/- % Rekommenderat sluttryck ca 100 Pa +/-% Max. temperatur: 0ºC Tjocklek: mm (andra tjocklekar kan offereras) R-matic rullfilter används i ventilationsanläggningar, trä- och metallbearbetnings industrin med mera för avskiljning av större partiklar och grövre luftföroreningar. R-matic glasfiber är behandlat med ett harmlöst adhesiv för bättre vidhäftning av torrt stoft/damm. Mediet har en mycket hög stoftackumulerande förmåga och lång livslängd. RFF-fettfilter är avsedda för avskiljning av fett vid t.ex matlagning i restauranger och kök. Filtermediet är tillverkat av stickad tunn elförzinkad metalltråd som ger en stor filteryta och ett lågt tryckfall. Den stora filterytan gör att den heta fettbemängda ångan kyls ned och kondenserar på filtermediet vilket ger rena imkanaler och minskad risk för brand i anläggningen. Avskiljningsgraden påverkas av lufthastigheten över filtret, högst effektivitet, 90-98% nås vid 1,5 2,5 m/s. RFF fettfilter passar de flesta spiskåpor inom storkök och klarar maskindisk. SYSTEM AAF/CEAG Metal bobbin with side-discs FARR/SHIRP Cardboard bobbin TROX Cassette DELBAG Cardboard bobbin MEDIA Syntet/ glasfiber Syntet/ glasfiber Syntet/ glasfiber Syntet/ glasfiber Filterklass Dimension A B C D E Längd (m) Bredd (m) RMF, metallfilter används som grovfilter/förfilter i ventilationsanläggningar för avskiljning av grövre partiklar. Våra metallfilter tillverkas i de flesta material såsom aluminium, förzinkat/galvaniserat stål samt rostfritt och syrafast stål. Metallfiltren kan tillverkas i de flesta dimensioner. STORLEK (MM) LUFTFLÖDE TRYCKFALL FETTAVSKILJNINGS- GRAD 495x245x m³/h 45 Pa 96 % 495x495x50 00 m³/h 30 Pa 96 % 495x245x m³/h 40 Pa 90 % 495x495x25 00 m³/h 25 Pa 90 % 18

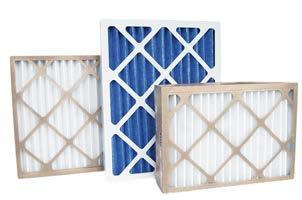

19 PANELFILTER R-PANEL PANELFILTER R-PLEAT - R-Panel Se nedan - R-Pleat Se nedan UTFÖRANDE Resema panelfilter med glasfibermedia finns i en mängd olika utförande. Ramen tillverkas som standard av fuktbeständig hårdpapp med plast, trä och metall som tillval. Filtren karaktäriseras av låga tryckfall med hög viktavskiljningsgrad, kompakt design och är helt brännbara. UTFÖRANDE Resemas pleatfilter finns i en mängd olika utförande med glesveckat syntetmedia. Ramen tillverkas som standard av fuktbeständig hårdpapp, plast och metall finns som tillval. Filtren karaktäriseras, inom respektive filterklass av låga tryckfall med hög avskiljningsgrad, kompakt design samt helt brännbara. SPECIFIKATION & TILLVAL Filterklass EN 779:12, G4 Filterklass ISO Coarse 40-60% R-Panel grovfilter, glasfibermedia Ram: Fuktskyddad pappram samt plast-, trä- eller plåtram Storlek: Standard tjocklek 25mm, 48mm och 96mm. Max temperatur: Högst 70 ºC vid kontinuerlig drift Rekommenderat sluttryckfall: 250 Pa Vi tillverkar även specialstorlekar enligt önskemål. Viktavskiljningsgrad EN 779 (%) = 80% < Am < 90% G4 = 90% < Am SPECIFIKATION & TILLVAL Filterklass EN 779:12 G4, M5 Filterklass ISO Coarse 60%, epm10 50% Veckat pleatmedia G4 ca. 4 veck/dm, M5 ca. 5 veck/dm Ram: Fuktskyddad pappram samt plast- eller plåtram Storlek: Standard tjocklek 25mm, 48mm och 96mm. Max temperatur: Högst 70 ºC vid kontinuerlig drift Rekommenderat sluttryckfall: 250 Pa Vi tillverkar även specialstorlekar enligt önskemål. Viktavskiljningsgrad / partikelavskiljningsgrad EN 779 (%) G4 = 90% < Am M5 = 40% < Em >60% ANVÄNDNINGSOMRÅDE Förfilter i HVAC-system och andra ventilationsanläggningar samt olika industriella applikationer. Robusta och effektiva stoftavskiljare, idealisk för aggregat med kompakt design. Används som grovfilter/förfilter för att eliminera grövre partiklar. ANVÄNDNINGSOMRÅDE Som för- och huvudfilter i HVAC-system och andra ventilationsanläggningar samt olika industriella applikationer. Robusta och effektiva stoftavskiljare, idealisk för aggregat med kompakt design. R-Pleat kan med fördel användas i miljöer med stora eller varierande flöden. DIMENSIONER NOMINELLT LUFTFLÖDE INITIALT P (mm) (m³/ h) Pa 595 x 595 x x 595 x x 595 x x 595 x DIMENSIONER (MM) KLASS NOMINELLT LUFTFLÖDE INITIALT P bredd höjd djup (m³ / h) Pa G4 (Coarse %) M (epm %)

20 PANELFILTER R-PLEAT MP - R-Pleat MP Se nedan PÅSFILTER GROV- OCH MEDIUMFILTER RECO G4 & M5 -Resac G4 & M5 - Påsfilter av syntetfiber / polyester UTFÖRANDE Resema pleat MP (minipleat) finns i en mängd olika utförande med glasfiber minipleat. Ramen tillverkas som standard av fuktbeständig hårdpapp med plast och metall som tillval. Filtren karaktäriseras, inom respektive filterklass av låga tryckfall med hög avskiljningsgrad, kompakt design och är helt brännbara. SPECIFIKATION & TILLVAL Filterklass EN 779:12 M6, F7, F8 Filterklass ISO epm2,5 55%, epm1 65%, epm1 80% Finfilter med smältlimsseparatorer, tätveckat media ca. 15 veck/dm. Ram: Fuktskyddad pappram samt plast- eller plåtram Storlek: Standard tjocklek 25mm, 48mm, 96mm och 130 mm. Max temperatur: Högst 70 ºC vid kontinuerlig drift För att se aktuella certifikat: Viktavskiljningsgrad / partikelavskiljningsgrad EN 779 (%) M6 = 60% < Em < 80% F7 = 80% < Em < 90% F8 = 90% < Em < 95% ANVÄNDNINGSOMRÅDE Som för- och huvudfilter i HVAC-system och andra ventilationsanläggningar samt olika industriella applikationer. Robusta och effektiva stoftavskiljare, idealisk för aggregat med kompakt design. R-Pleat MP kan med fördel användas i miljöer med stora eller varierande flöden. DIMENSIONER NOMINELLT LUFTFLÖDE (mm) (m³ / h) M6 epm2,5 55% Vi tillverkar även specialstorlekar enligt önskemål. INITIALT P (Pa) F7 epm1 65% F8 epm1 80% 592 x 592 x x 592 x x 592 x x 592 x Resac Filterklass EN 779 G4 M5 Filterklass ISO Coarse 60% - Viktavskiljningsgrad EN 779 (%) 90% < Am Effektivitet EN 779 (%) > 40 G4 Coarse 60% M5 Dimensioner (mm) Fickor Nominellt luftflöde Initialt P bredd höjd djup (m³ / h) Pa Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: Syntet / polyesterfiber Ram: Galvad plåt, plast eller träram standard 25 mm, alt mm Påsdjup: Standard 360, 380, 500, 635 mm Temperatur: Högst 70ºC vid kontinuerlig drift Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa För att se aktuella certifikat: Effektivt grov- och mediumfilter med hög stofthållningsförmåga. Används som förfilter eller huvudfilter i ventilationssystem för avskiljning av större partiklar och grövre luftföroreningar. Optimerad konstruktion med bl a koniska filterpåsar ger en jämn luftfördelning över filter mediet vilket medför en fördelaktig distribution av stoft över hela filterytan. Resultatet blir lägre energikostnader och längre livslängd på filtret. Effektiviteten förblir konstant även med varierande luftflöden.

21 PÅSFILTER MEDIUMFILTER RESAC M5 VZ PÅSFILTER SYNTET RESAC M5-F8 -Resac M5 VZ - Påsfilter av syntetfiber / polyester -Resac M5, M6, F7 och F8 - Påsfilter med syntetfibermedia Resac Filterklass EN 779 M5 Effektivitet EN 779 (%) 40 < E < 60 Dimensioner (mm) Fickor Nominellt luftflöde Initialt P Resac Klass EN 779 M5 M6 F7 F8 Effektivitet EN 779 > 40% > 60% > 80% > 90% Filterklass ISO epm10 65% epm10 75% - - Initialt - P (Pa) bredd höjd djup (m³ / h) Pa M M M Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: Syntet / polyesterfiber Ram: Galvad plåt, plast eller träram standard 25 mm, alt mm Påsdjup: Standard 380, 500, 635 mm Temperatur: Högst 80 ºC vid kontinuerlig drift Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa Max relativ luftfuktighet: 100% Brandklass: flamskydd enligt DIN 53438, F1 Mediumfilter med mycket hög stofthållningsförmåga. Används t ex för avskiljning av svetsrök i frånluftsystem och andra applikationer som kräver filter med hög bärighet. Optimerad konstruktion ger en jämn luftfördelning över filtermediet vilket medför en fördelaktig distribution av stoft över hela filterytan. Resultatet blir lägre energikostnader och längre livslängd på filtret. Effektiviteten förblir konstant även med varierande luftflöden. Dimensioner (mm) Fickor Nominellt luftflöde bredd höjd djup (m 3 / h) M M F F Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: syntetfiber Ram: Galvad plåtram, plast eller träram, standard 25 mm, alt mm Påsdjup: Standard 380, 500, 635 mm, eller efter önskemål. Temperatur: Högst 70 ºC vid kontinuerlig drift. Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa. Se certifikat för P-märkta storlekar. För att se aktuella certifikat: För alla ventilationsanläggningar där höga eller mycket höga krav ställs på luftkvalitén, såsom tilluften till kontor, shoppingcentra, skolor, dagis, sjukhus samt som förfilter i olika applikationer och skydd före kol- och HEPA filter i t ex renrum. Filtret är tillverkat av syntetfiber av högsta kvalité med koniska påsar som säkerställer optimal luftgenomströmning. Föroreningarna fördelas jämt över filterytan vilket ger lång livslängd, låga tryckfall och därmed lägre energiförbrukning. 21

22 PÅSFILTER SYNTET RESAC F7 EWO PÅSFILTER MICROGLAS RESAC M5-F9 -Resac F7 ewo - Påsfilter med syntetfibermedia -Resac M5, M6, F7, F8 och F9 - Påsfilter med glasfibermedia Klass EN 779 Resac F7 Resac Klass EN 779 M5 M6 F7 F8 F9 Effektivitet EN 779 (%) > 80 Filterklass ISO epm1 60% Initialt P [Pa] 62 Effektivitet EN 779 > 40% > 60% > 80% > 90% > 95% Filterklass ISO epm10 65% - epm1 70% epm1 80% epm1 90% Initialt - P [Pa] Dimensioner (mm) Fickor Nominellt luftflöde bredd höjd djup (m 3 / h) F Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: Syntetfiber Ram: Galvad plåtram, plast eller träram, standard 25 mm, alt mm Påsdjup: Standard 380, 500, 635 mm, eller efter önskemål. Temperatur: Högst 70 ºC vid kontinuerlig drift. Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa. Filtret är tillverkat av syntetfiber av högsta kvalité med specialutvecklat media i flera lager samt våg-form. Detta ger en extra stor filteryta vilket innebär hög stofthållning och låga tryckfall, därmed lägre energiförbrukning. Koniska påsar säkerställer optimal luftgenomströmning och föroreningarna fördelas jämt över filterytan vilket ger lång livslängd. Resac ewo har filterklass epm1 60%. Vilket innebär att filtret kvalificerar sig i den högsta filtergruppen och har en betydlig filtrering av de minsta partiklarna. De minsta partiklarna är de skadligaste för vår hälsa. Dimensioner (mm) Fickor Nominellt luftflöde bredd höjd djup (m³ / h) M M F F F Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: Glasfiber, glasfiber Aegis Ram: Galvad plåtram, plast eller träram, standard 25 mm, alt mm Påsdjup: Standard 380, 500, 635 mm, eller efter önskemål. Temperatur: Högst 70 ºC vid kontinuerlig drift. Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa. Se certifikat för P-märkta storlekar. För att se aktuella certifikat: För alla ventilationsanläggningar där höga eller mycket höga krav ställs på luftkvalitén, såsom tilluften till kontor, shoppingcentra, skolor, dagis, sjukhus samt som förfilter i olika applikationer och skydd före kol- och Hepa filter i t ex renrum. Dessa filter är tillverkat av microglasfiber av högsta kvalité med koniska påsar som säkerställer optimal luftgenomströmning. Föroreningarna fördelas jämt över filterytan vilket ger lång livslängd, låga tryckfall och därmed lägre energiförbrukning. 22

23 PÅSFILTER MICROGLAS RESAC F7 ECO - Resac F7 eco - Påsfilter med specialutvecklat glasfibermedia RESAC CARB / CITYFILTER - GASFILTER FÖR KOMFORTVENTILATION - Kombifilter - Kombifilter Två filter i ett, F7 (epm 60%) med aktivt kol. Resac Klass EN 779 F7 Effektivitet EN 779 (%) > 80 Filterklass ISO epm1 60% Initialt P [Pa] 63 RESAC CARB F7 DIMENSIONER (MM) KLASS FICKOR KOL- MÄNGD LUFTFLÖDE/ TRYCKFALL bredd höjd djup kg m 3 /h / Pa F7 epm1 60% 10 4, / 105 Dimensioner (mm) Fickor Nominellt luftflöde bredd höjd djup (m 3 / h) F Övrig standard och specialstorlekar lagerförs eller tillverkas efter förfrågan. SPECIFIKATION & TILLVAL Filtermedia: Glasfiber, glasfiber Aegis Ram: Galvad plåtram, plast eller träram, standard 25 mm, alt mm Påsdjup: Standard 380, 500, 635 mm, eller efter önskemål Temperatur: Högst 70 ºC vid kontinuerlig drift Rekommenderat sluttryckfall: Ekonomiskt vid 250 Pa, max 450 Pa För att se aktuella certifikat: Resac eco är ett mycket energieffektivt microglasfilter med specialutvecklat filtermedia som ger extremt lågt tryckfall utan att ge avkall på effektivitet. Resac eco har filterklass epm1 60%. Vilket innebär att filtret kvalificerar sig i den högsta filtergruppen och har en betydlig filtrering av de minsta partiklarna. De minsta partiklarna är de skadligaste för vår hälsa. Resac eco är tillverkat av microglasfiber av högsta kvalité med koniska påsar som säkerställer optimal luftgenomströmning. Föroreningarna fördelas jämt över filterytan vilket ger lång livslängd, låga tryckfall och därmed lägre energiförbrukning enbart kol 10 4, / 48 RESAC CARB F7 ENERGY DIMENSIONER (MM) KLASS FICKOR Övrig standard och specialstorlekar tillverkas efter förfrågan. LUFTFLÖDE/ TRYCKFALL bredd höjd djup m³/ h / Pa F7 epm1 60% / 84 SPECIFIKATION Högavskiljande partikel- och gasfilter Ram: Plåtram Media: Glasfiber F7 enligt EN779, epm1 60% enligt ISO aktivt kol Rekommenderat sluttryckfall: Ekonomiskt byte vid ca 250 (max 450 Pa) Max temperatur: 50 ºC vid kontinuerlig drift Max relativ luftfuktighet: 70% Filtret går att få i högre filterklasser, aegis media mot mikrobiologisk tillväxt alternativt enbart aktivt kol. För att se aktuella certifikat: Resac Carb är utformat för adsorption av besvärande lukt i tilluftsystem samt gasformiga och hälsofarliga föroreningar med låg koncentration såsom ozon, kolväten och kväveoxid. Kan med fördel användas i applikationer för filtrering och borttagande av odörer från kök, tobak, omklädningsrum, mm. Enkelt att ersätta eller komplettera befintliga filter för att höja kvaliteten på inomhusluft IAQ i framförallt tätorter i enlighet med den europeiska standarden EN 13779:07. Används även för filtrering av låga koncentrationer av skadliga gaser i tilluftssystem i städer (kväveoxid, svaveldioxid, ozon, organiska föreningar från bilavgaser, mm). 23

24 KOMPAKTFILTER: RESEPAC ECO M6-F9 KOMPAKTFILTER: RESEPAC M6-F9 - Resepac ECO M6, F7 och F9 - Kompaktfilter med mini-pleat media och plastram alternativt papp, robust och stabil konstruktion. Ram med 25 mm header. - Resepac M6, F7 och F9 - Kompaktfilter (mikrofiber) - monterad i robust plastram Initialt tryckfall (Pa) dimensioner (mm) nominellt luftflöde tryckfall (Pa) klass EN 779 b h d (m 3 /h) M6 F7 F Sammandrag av standardstorlekar, fråga efter ytterligare storlekar vid behov TILLVAL Tätningslist/packning på header Filtermedia, välj mellan mikroglasfiber eller syntetisk media Resepac ECO används som för- eller huvudfilter vid filtrering av oönskade partiklar och farligt finfördelat stoft samt aerosoler från tilloch frånluftssystem. Filtermediet består av ultrafin glasfiberpapp av hög kvalité. Alternativa syntetiska medier finns. Distanser monteras mellan finfördelade veck och garanterar symetriskt avstånd. Ramen är tillverkad av pressade plastprofiler och är därmed stabil, korrosionsfri och helt brännbar. Mediet är vattenavvisande och därmed användbart i applikationer med hög fuktighet. P g a Resepac ECO:s ringa djup är den idealisk i trånga utrymmen. Resepac ECO F9 Resepac ECO 95 Resepac ECO F7 Resepac ECO 85 Resepac ECO M6 Resepac ECO Nominellt luftflöde (%) typ: Resepac M6 Resepac F7 Resepac F9 Filterklass EN 779 M6 F7 F9 Effektivitet EN 779 (%) > 65 > 85 > 95 Filterklass ISO epm2,5 55% epm1 65% epm1 90% Initialt- P [Pa] Värmebeständighet ( C) dimensioner (mm) nominellt luftflöde bredd höjd djup [m 3 / h] TILLVAL Tätningslist på 25 (mm) header Sprängskydd / skyddsnät (sprängtryck> Pa) Ökad filteryta (turbin applikationer) Filtermedia, välj mellan mikroglasfiber eller syntetiskt media Kompaktfilterna finns som tillval i en extremt tålig variant. Turbin varianten har ytterligare 15% filteryta och ett skyddsnät på renluftssidan. Dessa filter stod emot det maximala tryck testet hos VTT institutet i Finland. Filterna klarade 4500 Pa med lätthet. För att se aktuella certifikat: Resepac används som finfilter inom allmänna HVAC-system samt i turbinapplikationer. De fungerar som för- eller huvudfilter för att avlägsna partiklar och hälsovådligt stoft samt aerosoler i till- och frånluftsystem. Särskilt lämpligt i miljöer med högt luftflöde och krav på lång livslängd. Resepac med 25 mm header passar i standard montageramar. Standard filtermedia består av mikroglasfiber utrustad med termoplastseparatorer. Som tillval kan vi erbjuda syntetiska media för speciella applikationer såsom fuktiga miljöer eller livsmedelsindustrin. Ramen är tillverkad av beständig plast. Resepac filter är helt brännbart. Dess konstruktion garanterar en hög stabilitet och är helt korrosionsfri. Mediet är vattenavvisande och därmed användbart i applikationer med hög luftfuktighet. P g a Resepac s ringa inbyggnadsdjup är den idealisk i trånga utrymmen.

25 HEPA-FILTER: MIKRO PAK SFV HEPA-FILTER: MIKRO SFV - Mikro Pak RFV (E11) - Mikro Pak SFV (H13) - kompakt HEPA-Filter - tillval finns - Mikro RFV (E11) - Mikro SFV (H13 H14) - HEPA-Filter - tillval finns typ: Mikro Pak RFV Mikro Pak SFV Klass EN 1822 E11 H13 Effektivitet vid MPPS (%) > 95 > 99,95 Initialt- P (Pa) MPPS= Mest Penetrerande Partikelstorlek (normalt µm) Temperaturområde: 65 ºC, relativ luftfuktighet: upp till 100 % dimensioner (mm) nominellt luftflöde Bredd Höjd Djup (m 3 / h) Sammandrag av standardstorlekar, vänligen kontakta oss vid behov av andra storlekar. TILLVAL Polyuretanpackningar på 25 (mm) header Skyddsnät (sprängtryck > Pa) Utökad filteryta (för turbin applikationer) Syntetiskt filtermedia (d v s: PTFE eller NanoWeb) Mikro Pak SFV används ofta som HEPA-filter i industriella processer t ex som huvudfilter för att avlägsna partiklar, giftigt stoft och aerosoler i till- och frånluften, särskilt i miljöer med högt luftflöde och vid önskan om utökad livslängd. Ramens konstruktion är mycket stabil, metallfri och därmed är filtret helt brännbart. Mikro Pak SFV används även flitigt i olika befintliga tilluftssystem för att öka filtreringsnivån. Tack vara en 25 mm header sker bytet enkelt. typ: Mikro RFV, E11 Mikro SFV, H13 Mikro SFV, H14 Klass EN 1822 E11 H13 H14 Effektivitet vid MPPS (%) > 95 > 99,95 > 99,995 Initialt- P (Pa) MPPS= Mest Penetrerande Partikelstorlek (normalt µm) Temperaturområde: 65 ºC, relativ luftfuktighet: upp till 100 % dimensioner (mm) nominellt luftflöde filterpaket Bredd Höjd Djup (m 3 / h) Antal (1) (1)Specialfilter för högre luftflöde finns endast med metallram. TILLVAL Ram: galvaniserat stål, rostfritt stål, MDF Packningar: polyuretanpackning, läcktestad packning, silikon, Viton, EPDM o.s.v Mer: ref Mikro SF Syntetiskt filtermedia (d v s: PTFE eller NanoWeb) Mikro SFV kan användas som förfilter eller huvudfilter i installationer med stora eller turbulenta luftflöden och låga tryckskillnader. Dess element består av veckad (pleatad) mikro fiberglasmedia och är utrustad med termoplastseparatorer. Pleatade filterpaket fixeras i ramverket i en V-formation för att få en utökad filteryta för att hantera högre luftflöden med lågt tryckfall. Välj Mikro SFV när det behövs en steril miljö eller väldigt ren tilluft. Tillvalsprogrammet gör dessa filter även lämpliga för användning i olika industriella och tekniska processer. I MDF-utförande är produkten nästan helt metallfri och därmed helt brännbar. Initialt tryckfall (Pa) Mikro S, SF, SFV Mikro R, RF, RFV Flödesnivå i % av nominellt luftflöde 25

26 HEPA-FILTER: MIKRO R & S HEPA-FILTER: MIKRO SF - Mikro R (E11) - Mikro S (H13 H14) - HEPA-Filter - tillval finns - Aluminiumseparatorer Återanvändbar: - tillval - Mikro RF (E11) - Mikro SF (H13-H14) - HEPA-Filter - tillval finns - smältlimseparatorer 26 typ: Mikro R, E11 Mikro S, H13 Mikro S, H14 Klass EN 1822 E11 H13 H14 Effektivitet vid MPPS [%] > 95 > 99,95 > 99,995 Initialt- P [Pa] MPPS= Mest Penetrerande Partikelstorlek (normalt µm) Temperaturområde: 1 ºC resp. 250 ºC, relativ luftfuktighet: upp till 100 % dimensioner (mm) nominellt luftflöde (m 3 / h) Bredd Höjd Djup Standard Högt flöde Sammandrag av standardstorlekar, vänligen kontakta oss vid behov av andra storlekar TILLVAL Ram: galvaniserat stål, rostfritt stål, MDF Packningar: polyuretanpackning, läcktestad packning, silikon, Viton, EPDM o s v. Rensbart filtermedia Enkel eller dubbelsidig header Sprängskydd / beröringsskydd Handtag, ögla, Ex skydd o s v Syntetiskt filter (d v s: PTFE: inget borutsläpp, 40% mindre initialt- P, vattenbeständig) Mikro S är utformade för att möta efterfrågan för hög belastning och utökade temperaturområden som förekommer i synnerhet inom industri processer samt läkemedelsindustrin. Det högkvalitativa mediet läggs ut i smala veck (pleat) som löper parallellt med varandra. Dubbelkantade profilerade aluminiumdistanser garanterar maximal stabilitet. Dessa medger olika variationer i användningen såsom avdamningsbart media med upp till rensnings cykler eller elektriskt jordat för EX skydd enligt ATEXnormer. Mediats utförande möjliggör en utökad filteryta (tillval) och kan användas för applikationer med högt luftflöde med bibehållet lågt tryckfall. Mikro RF, E11 Mikro SF, H13 Mikro SF, H14 Klass EN 1822 E11 H13 H14 Effektivitet vid MPPS [%] > 95 > 99,95 > 99,995 Initialt- P [Pa] MPPS= Mest Penetrerande Partikelstorlek (normalt µm) Temperaturområde: 65 ºC, relativ luftfuktighet: upp till 100 % Dimensioner (mm) Nominellt luftflöde (m 3 / h) Bredd Höjd Djup Standard Högt flöde Sammandrag av standardstorlekar, vänligen kontakta oss vid behov av andra storlekar TILLVAL Ram: galvaniserat stål, rostfritt stål, MDF Packningar: polyuretanpackning, läcktestad packning, silikon, Viton, EPDM o s v Enkel eller dubbelsidig header Beröringsskydd / skyddsnät Handtag Syntetiskt filter (d v s PTFE eller NanoWeb) Mikro SF bör vara förstahandsvalet beträffande filter för bortförande av förorenade partiklar från luftströmmen. Filtermediat består av veckat mikroglasfiber och är utrustat med termoplast separatorer. Mikro SF är multifunktionella och används t ex i sterila- och renarum samt för att skydda olika industriella och tekniska processer. De absorberar luftburna ämnen såsom virus, bakterier, giftigt stoft o s v. Används bland annat inom medicinska områden som är klassade DIN 1946, i operationssalar, intensivvård, laboratorier samt inom precisionstillverkning. På grund av mediats veckade design och separatorer av termoplast har filtret en större effektiv filtreringsyta än HEPA-filter med aluminiumseparatorer. Filtret med MDF-ram är nästintill fritt från metall och därmed helt brännbart.

27 HEPA-/ULPA-FILTER: MIKRO SF-AL - Mikro RF-AL (E11) - Mikro SF-AL (H13 U17) - HEPA- / ULPA-Filter - tillval finns typ Mikro SF-AL: H13 H14 U15 U16 Effektivitet EN 1822 (MPPS) (%) Nominell lufthastighet (m / s) Initialt P (Pa) vid nominellt flöde D=30 mm Nominell lufthastighet (m / s) Initialt P (Pa) vid nominellt flöde D= 69 mm Initialt P (Pa) vid nominellt flöde D= 78 mm Initialt P (Pa) vid nominellt flöde D= 90 mm Initialt P (Pa) vid nominellt flöde D >100 mm MPPS=Mest Penetrerande Partikelstorlek (normalt µm) Temperaturområde: 65 ºC, relativ luftfuktighet: upp till 100 % RAM-MODELLER: > > > > ,22 0,22 0,22 0, ,45 0,45 0,45 0, TILLVAL Olika rammodeller Tillgängligt som takfilter Terminal Hood ; tillval med in-situ-testanslutning Packningar: porös ändlös packning, slät eller rund neoprenpackning Gel-/ vätsketätning Dubbelsidigt pulverlackerade skyddsnät av aluminium för maximalt skydd mot korrosion Utförlig scantestrapport enligt EN 1822, avsnitt 4 Laminator Borfri, beständig mot vattenstänk, modell med eptfe membran upp till klass U17 Extremt lågt tryckfall och borfritt med NanoWeb upp till klass H13 AMC-add-on med molekylära filter för absorption av oönskade, gasformiga föroreningar Dessa filter är konstruerade för att möta de högsta kraven inom rena och sterila rum. De installeras som sista steget i ventilationssystem t.ex i operationssalar som terminal filter i tak och/eller i filterväggar, i LAF- och säkerhetsbänkar samt i andra tillämpningar som kräver den högsta graden av luftrening med kontrollerade flöden. Vanligtvis kräver dessa applikationer laminära luftflöden. Enligt ställda krav kan filtret konstrueras för att nå en effektivitet på 99, % vid en MPPS av 0,1 till 0,3 μm. Därmed absorberas även de minsta partiklar och virus tillförlitligt. Vi erbjuder två typer av filtermedia: veckad mikroglasfiber eller eptfe- membran. Separatorer av termoplast garanterar ett jämnt avstånd och maximal styvhet. Detta säkerställer ett absolut laminärt luftflöde utan laminator. Vi kan även tillgodose andra individuella önskemål såsom hanteringsskydd, ändlös packning, flytande/gel- packning mm. För att garantera högsta kvalité i överensstämmelse med EN 1822, avsnitt 4, har den hittills mest moderna testrigg tagits i drift. På begäran kan filter klass EN 1822: H13 och H14 levereras med ett detaljerat scantestprotokoll. Scantestet dokumenterar alla relevanta uppgifter samt innehåller ett diagram som uppvisar fördelningen av effektivitet över hela filtreringsytan. För filterklass EN 1822: U15 och U16 (U17) görs scantestet som standard. Filterramarna uppfyller kraven för applikationer inom sterila och rena rum. Välj mellan olika modeller av massiv, strängpressad och anodiserad aluminium. Ramarna är resistenta mot desinfektion och saneringsmedel. Filtret är som standard utrustat med ett pulverlackerat berörningsskydd på renluftsidan. A B C D E F G Symbol: Porös ändlös packning Slät neoprenpackning (16 mm) Gelpackning Filtermedia Skyddsnät Mikro SF-AL finns också som terminalfilter (takfilter). H I J K L 27

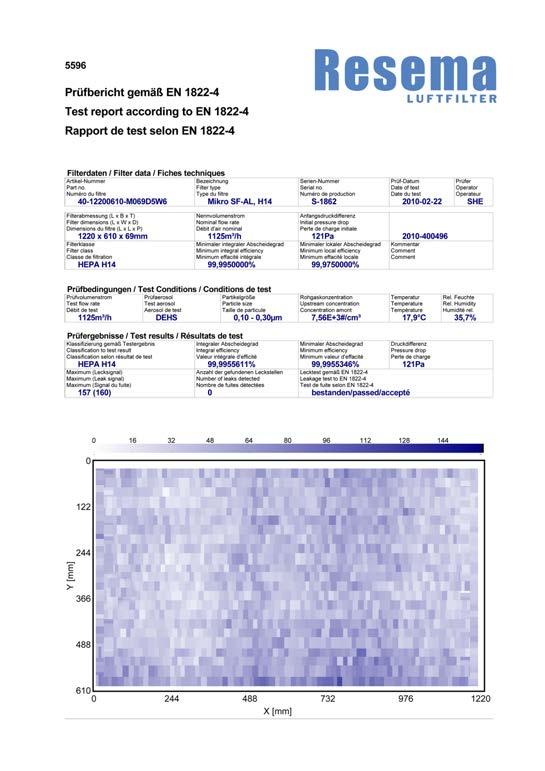

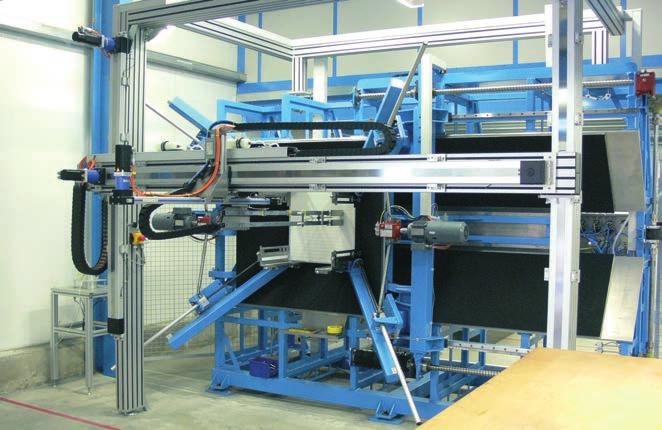

28 TEST AV HEPA- OCH ULPA-FILTER Vår leverantör av HEPA- och ULPAfilter, Luftfilterbau, är en certifierad tillverkare av filter och filtersystem för HVAC och andra ventilations system inom processventilation, renrum, farmaceutisk- och kärnkraftsindustri. Luftfilterbau har över 30 års erfarenhet av utveckling och tillverkning av HEPA- och ULPA-filter vilket är till stort gagn för våra kunder. Alla HEPA och ULPA filter testas i enlighet med EN Dessa tester dokumenteras mycket noggrant. De ingående komponenterna i filtret kan spåras tack vare individuella serienummer. Som valmöjlighet kan vi erbjuda provningsprotokoll efter test med oljedimma eller en extensiv scantest fr o m klass H13, EN Scantester utförs på panelfilter för renrum liksom HEPA-filter för tillämpning inom läkemedelsindustrin eller andra krävande industrimiljöer. Detta omfattar även filter med t ex aluminiumseparatorer avsedda för applikationer med höga temperaturer. För varje filter av klass U15, EN 1822 eller högre är testet obligatoriskt. Testriggen är state-of-the-art och ger oss möjlighet att utföra MPPS-test (Mest Penetre rande Partikelstorlek) med filter av alla storlekar från 305 x 305 mm till 1830 x 12 mm. Kundanpassade storlekar kan därför testas utan extra kostnader. Beroende på kundkrav kan vi strama till individuella parametrar såsom läcksökningsvärde långt över de angivna toleranserna enligt EN Filterytans analys redovisas detaljerat i diagram. Detta underlättar för kunden att förstå väsentliga data. Motsatt är fallet med vanliga provrapporter eftersom alla tagna mätpunkter står i korrelation till filterytans koordinater. 28

29 MOLEKYLÄRT FILTER: AKTIVT KOL MOLEKYLÄRT FILTER: KEMISORBENT - Aktivt kol Medieform: - extruderade pellets, granulat eller pulver, i förpackningar om 25 kg, storsäck eller fat Återanvändbar: - beroende på applikation - Kemisorbent I - Kemisorbent II - Kemisorbent III Medieform: - runda pellets 23 kg/förpackning Grad av adsorbtion av gasformiga föroreningar utmärkt bra marginellt otillräckligt Aceton Smörsyra Koldioxid Acetaldehyd Klor Lösningsmedel Akrolein Kloroform Mentol Alkohol Dieselavgaser Metan Anestetiks Ättiksyra Träsprit Eter Desinfektionsmedel Merkaptan Eteriska oljor Formaldehyd Fenol Etan Frukter Fosgen Etylen Allmän odör Propan Etylacetat Jod Svett Amin Fotogen Koltetraklorid Ammoniak Kroppsodör Terpentin Bensin Kosmetika Tobak Bensol Sjukhusodör Toluol Butan Kresol fråga efter ytterligare material Desto längre kontakttiden är eller desto mer aktivt kol som används specifikt för vissa ändamål, desto bättre reducering. För rententivitet av vissa föroreningar är impregnerat kol vanligt. Luftflödets temperatur bör inte överstiga +50 C eftersom över denna gräns frisläpps flyktiga gaser. Därför är det viktigt att kontrollera om ämnen i fråga förblir oförändrade eller inte (ref. tabellen ovan). Aktivt kol är känsligt för damm. Om icke-ångande föroreningar ska filtreras, bör effektiva partikelfilter installeras. Tumregel: Aktivt kol är effektivt mot gaser eller ångor som innehåller fler än tre icke -väteatomer. Kan också användas för behandling av dricksvatten samt avloppsvatten från industriella processer och simhallar. Olika kvaliteter av kol finns beroende på de varierande användningsområdena och graden av föroreningar. Aktivt kol är lämpligt för att adsorbera hälsovådliga gaser och ångande föroreningar. Vi erbjuder aktivt kol i form av granulat med granulering 0,6 till 6,3 mm. Pulveriserat aktivt kol finns i kornstorlek 0,075 mm eller mindre. Aktivt kol är framställt av organiska ämnen som torv och nötskal. Värmebehandlingar utvidgar kolets inre yta. På grund av ett fint kapillärsystem uppgår den absorberande ytan till m² per gram aktivt kol. Detta resulterar i en hög effektivitet och god retentionskapacitet. Optimerat aktivt kol finns för speciella applikationer. Kemisorbent finns med olika nivåer av KMnO4 impregnering I med 4 (%) KMnO4 impregnering II med 8 (%) KMnO4 impregnering III med 12 (%) KMnO4 impregnering (Även kundanpassade media för speciella ändamål) adsorberande gas formula grad Clean Pro PRESTANDA OCH KAPACITET Fråga gärna om data beträffande retentionskapacitet för ytterligare material. Kapaciteten anges i (%) och anger retentionsprestanda för ovanstående materia. Luftflödet fastställs av användningsområdet. En lufthastighet mellan 0,3 till 2,5 m/s bör väljas. EXEMPEL 100 kg Kemisorbent kan kvarhålla ca. 8 kg H2S 0 kg Kemisorbent II kan kvarhålla ca. 14 kg SO2 Kemisorbent är ett granulat som kan användas för att ersätta eller komplettera aktivt kol. Kemisorbent erbjuder en utmärkt adsorbtion av olika organiska ångor och kan installeras som tillägg till aktivt kolfilter i applikationer som kräver extraktion av H2S, SO2 eller andra organiska och starkt doftande ämnen. Kemisorbent är mycket porös aluminiumoxid som är impregnerad med kaliumpermanganat. Kaliumpermanganat fungerar som oxidationsmedel, den förstör och omvandlar ämnet i fråga. Kemisorbent överensstämmer med UL klass 1 och är inte brännbart. Över tiden kommer Kemisorbent att ändra färg från lila (färska) till brun eller svart (utarmat). Vi rekommenderar att använda detta medie för AMC-filtrering inom renrum. Clean Pro II Formaldehyd CH 2 O 1,4 [%] 2,5 [%] Svavelväte H 2 S 8,0 [%] 14,0 [%] Kväveoxid div. 2,8 [%] 4,9 [%] Svaveldioxid SO 2 4,0 [%] 7,0 [%] Etylen C 2 H 4 1,0 [%] 1,75 [%] 29

30 PATRONFILTER MED AKTIVT KOL KEM- OCH KOLFILTERPANEL - AKP - AKP-montageram - kolpatron Återanvändbar: - ja - Carbo Block - Clean Block Utförande - panelfilter för engångsbruk TILLVAL dimensioner (mm) luftflöde mängd kol diameter längd per patron (m 3 / h) (liter) Patronfilter med aktivt kol initialt P med standardkol (Pa) 110 typ av kol packning extruderade kolpellets 3 mm, alt granulat 3 mm Neopren djup kolbädd (mm) 26 max temperatur ( o C) + 50 ram för 16 patroner (mm) ram för 12 patroner (mm) ram för 8 patroner (mm) 610 x 610 x 70 mm 508 x 610 x 70 mm 305 x 610 x 70 mm Patronhölje: galvat stål, rostfritt stål, rostfritt syrafast stål, plast Aktivt kol för specifika ändamål Kemisorbent fylld AKP är utformad för att adsorbera och binda gas och illaluktande föroreningar. Patronerna kan installeras på renluftsidan eller längre in i systemet. Tack vare sitt enkla modulsystem kan de lätt hopfogas till större enheter. Skadliga gasblandningar kan filtreras i flera etapper med en impregnering som passar varje specifik nivå. Standardkol är verksamt i miljöer med temperaturer upp till 50 C och luftfuktighet på 70 %. Eftersom aktivt kol är känsligt för damm bör partikelfilter installeras. Erforderlig kontakttid (luft/kol) varierar beroende på applikationen men bör ligga mellan 0,1 till 5 sekunder för att uppnå optimalt resultat. dimensioner (mm) nominellt luftflöde mängd kol bredd höjd djup kol/djup (m 3 / h) (liter) , Ram: MDF, plywood, stål, rostfritt stål, Aktivt kol för speciella applikationer Kemisorbent mediafylld Filtermediat består av antingen aktivt kol Carbo Block eller en kemisorbent Clean Block. Dessa ämnen används flitigt inom från- och återluftssystem i industriella applikationer. Carbo Block har en mängd olika användningsområden till exempel att avlägsna odörer, filtrera lösningsmedel, svetsrök och frånluft i laboratorium. Filterenheten är av en kompakt design. Den erbjuder anpassad kontakttid för varje specifikt ändamål där mediat bestäms efter användningsområdet. Carbo Block levereras med olika typer av aktivt kol, Clean Block är försedd med oxidativa kemisorbanter (Clean Pro). Filtret fylls med vald sorbent (Carbon eller Clean Pro). Konstruktionen är av bypass free utförande med två perforerade plåtar. Initialt tryckfall (Pa) ,2 sek kol/djup 100 mm kol: 3 mm 100 0,2 sek Luftflöde (m 3 /h) baserat på 610 x 610 mm kol/djup 50 mm kol: 3 mm 30

31 UTBYTBARA KOLKASSETTER KOLFILTER A055 - A053 - rostfritt stål Återanvändbar: -ja - A055 - engångsfilter dimensioner (mm) nominellt luftflöde mängd kol typ: A055 bredd höjd djup (m 3 /h) (liter) Vänligen kontakta oss för andra storlekar Initialt ( P): 0 Pa Kolskikt: 50 mm TILLVAL Packningar: neopren, läcktestade packningar, silikon, Viton, EPDM o.s.v Handtag Preparerat kol för specifika ändamål Kemisorbent, granulat (1,5-2,0 mm och 3-4 m m) Filter med utbytbara kolkassetter, mycket effektiv mot illaluktande gaser och föroreningar. A053 är ursprungligen avsett för användning inom kärnkraftsindustrin för att filtrera radioaktivt jod och jodföreningar samt för destruktion av olika stridsgaser. Ramen och kassetterna är tillverkade av rostfritt stål (EN 1,4301). Noggrant svetsade perforerade plåtar utgör basen för ett stabilt 50 mm tjockt lager aktivt kol. Filtret är försett med en anordning för automatisk spänningskontroll. Anordningen säkerställer en kompression mellan ramen och mediat och därmed en läckagefri enhet. Locket demonteras enkelt och därmed kan kolkassetterna bytas utan problem. Dimensioner (mm) 610 x 610 x 292 Initialt P med standardkol (Pa) 135 Nominellt luftflöde (m 3 / h) 00 Aktivt kol (antal kassetter) 18 Kolskikt (mm) 16 Vänligen kontakta oss för andra storlekar TILLVAL Ram: galvaniserat stål, rostfritt stål, MDF Packningar: neopren, läcktestade packningar, silikon, Viton, EPDM o.s.v Enkel eller dubbel header Handtag, bygel, skyddsnät m m A055-filter är speciellt konstruerade för applikationer som kräver adsorbtion av VOC s (Volatile Organic Compounds) såsom odörer från tobak, kosmetiska industrin samt lukter som förekommer i kök. Effektiv också mot förångade föroreningar, främst olja och gas. Dessa filter används i en mängd tillämpningar både i tillufts- och frånluftssystem. A055 består av en MDF ram med inbyggda plastlameller. Som sorbent används aktivt kol som arrangeras i en V-form. På grund av konstruktionen möjliggörs en optimal luftpassage där även höga luftflöden kan renas effektivt. Initialt tryckfall (Pa) kornstorlek 1,5-2 mm kornstorlek 3-4 mm Initialt tryckfall (Pa) Luftflöde (m 3 /h) Luftflöde (m 3 /h) 0,50 0,34 0,25 0, 0,17 Kontakttid (sek) 31

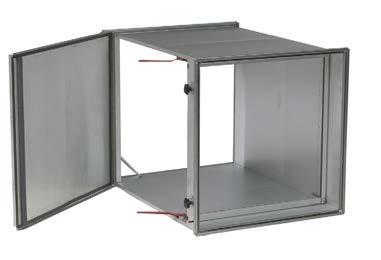

32 KOMPAKTFILTER: RESEPAC CARB FILTERSKÅP - Kompaktfilter - kompaktfilter med aktivt kol - kompaktfilter aktivt kol + F7 filter - RESEPAC CARB dimensioner (mm) nominellt luftflöde P bredd höjd djup (m 3 / h) Pa / / /75 - RESEPAC CARB + F7 FILTER dimensioner (mm) nominellt luftflöde P bredd höjd djup (m 3 / h) Pa skadliga gaser effektivitet livslängd koncentration KANALFILTERSKÅP AVSETT FÖR PÅSFILTER I standardutförande är skåpets längd 850 mm. Filterskåp kan byggas med filterskenor i flera steg. Skåpet tillverkas med PG-anslutning alternativt flänskant för kanalmontage. Levereras i oisolerat enkelväggsutförande som standard. Vi erbjuder även kundanpassade lösningar. TILLVAL Kondens-, värme- och brandisolerat Finns även i rostfritt och rostfritt syrafast material Serviceluckan är upphängd med pianogångjärn och låses med JH-lås. Tryckmätningsnipplar ingår. Filterskenorna finns i två utföranden, U-skena för låga filterklasser och en effektiv excenterlåsning för högre filterklasser. MÅTT (MM) kolväten > 85 (%) cirka 1 år 0 50 µg / m 3 NO 2 > 90 (%) > 1 år 0 50 µg / m 3 SO 2 > 90 (%) > 1 år 0 50 µg / m 3 ozon > 95 (%) > 1 år µg / m 3 TILLVAL Tätningslist på header LÄMPLIG FÖR Eliminering av lukter Filtrering av låga koncentrationer av skadliga gaser från tilluftssystem i städer. (kväveoxid, svaveldioxid, ozon och organiska föreningar från bilavgaser) Filtrering av luft med låga halter av flyktiga organiska ämnen såsom lösningsmedel eller bränsle. Resepac Carb är utformad för att adsorbera besvärande lukt samt gasformiga och hälsovådliga föroreningar med låg koncentration såsom ozon, kolväten och kväveoxid. Kan med fördel användas i applikationer för filtrering och borttagande av odörer från kök, tobak, omklädningsrum, mm. Filtret består av en korrosionsfri ram med sex aktivt kolpaneler. Ram med header (25 mm) ger en standardinstallation. På grund av filtrets låga begynnelsetryckfall (DOP) kan det enkelt adderas till befintligt ventilationssystem för en förbättrad filtrering. Längd Bredd TILLBEHÖR Plan övergång till spirorör-nippelmått Konad övergång till spirorör-nippelmått Kanalanslutning: PG-skarv eller flänskant Filterskena: U-skena eller excenterlås Manometer-tryckmätare Höjd Konad eller plan övergång. 32

33 PATRONFILTERSKÅP PLANFILTERSKÅP KANALFILTERSKÅP AVSETT FÖR KOLPATRONFILTER I standardutförande är skåpets längd 700 mm och är anpassat för patronlängd 450 mm. Skåpet är utfört i 1,25 mm varmförzinkad stålplåt. Kan som tillval erhålles med förfilter. Tillverkas med PG-anslutning alternativt flänskant för kanalmontage. Serviceluckan är upphängd med pianogångjärn och låses med låsratt. Tryckmätningsnipplar ingår. KANALFILTERSKÅP AVSETT FÖR PLANFILTER I standardutförande är skåpets längd 2 mm och filterskena 35 mm. Kan levereras med 60 mm filterskena. Tryckmätningsnipplar ingår. PG-skarv som standard. TILLBEHÖR Kolfilterpatroner Förfilter med U-skena eller excenterlås samt spärrfilter Manometer-tryckmätare Övergång, konad till spirorör-nippelmått Kanalanslutning: PG-skarv eller flänskant TILLBEHÖR Plan övergång till spirorör-nippelmått. Konad övergång till spirorör-nippelmått. Manometer-tryckmätare. Kanalanslutning: PG-skarv, flänskant-40 mm Sammandrag av standardstorlekar, vänligen kontakta oss vid behov av andra storlekar. Konad eller plan övergång. PLANFILTERRAM Typ A Ram 35 mm Typ B Ram 60 mm STORLEK (MM) ANTAL PATRONFILTER VIKT EXKL FILTER bredd höjd längd (kg) (kg) PATRON- LÄNGD MÅTT (MM)

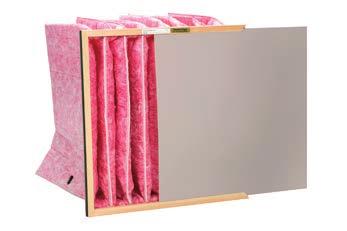

34 MONTAGERAM SMARTA PRODUKTER Resema är ett flexibelt och innovativt företag som satsar mycket kraft och resurser på att utvecklas och hitta nya smarta filterprodukter. Påsfilterram avsedd för frontmontage av påsfilter. Kan sammanbyggas till större filterbanker. Passar till 25 mm och 50 mm filterramar. Utförd i varmförzinkad stålplåt som standard. Vi erbjuder även kundanpassade lösningar. SKYDDSVINGAR För många ventilationstekniker är sönderrivna filterfickor ett välkänt problem vid montering av nya luftfilter. Resema är det enda företaget som erbjuder en säker lösning på problemet med skyddsvinge för både plåt- och träramar. MÅTT (MM) Bredd 60 Höjd DAMMSPRIDNINGSSKYDD För att förhindra dammspridning och skydda servicepersonal och omgivningen från ohälsosamma luftburna partiklar vid byte av förbrukade luftfilter har vi konstruerat Resac påsfilter med integrerat skyddslock i filterramen. Detta kan även kombineras med skyddsvingar. Storlek Vikt kg Bredd Höjd Passar filterram 305x x x x x x x x x x592 RE-COILEX - HÖGEFFEKTIV RENGÖRING RE-COILEX är en special cleaner för mycket effektiv rengöring av värmeväxlare, batterier, fläktar, fettfilter, elektrofilter med mera. Re-coilex är starkt fettlösande och bakteriehämmande, samt skonsamt för målade ytor och ömtåligt material. Reagerar ej med aluminium. 34

35 STORT UTBUD PRODUKTER FILTERSKÅP & MONTERINGSSYSTEM VÄDERSKYDD, FASADGALLER TILLBEHÖR RE-COILEX TRÅDRAMSFILTER & DONSTRUTAR SLANGFILTER & LUFTFÖRDELNING KILREMMAR, SKIVOR & BUSSNINGAR PATRONFILTER KOLFILTER & KEMISKA FILTER FILTERMEDIA KOMPAKTFILTER EPA-, HEPA- & ULPAFILTER METALLFILTER PANEL- & PLEATFILTER PÅSFILTER Mer information finns på 35
