Planfilterskåp Påsfilterskåp Patronfilterskåp Profilfilterskåp

Transkript

1 Viktiga saker att tänka på vid val av FILTERskåp: - Material, FZ, AZ, RF eller SF - Luckplacering, standard är på höjdsidan - Typ av filter, matta, påse, patron eller kassetter - Anslutningsalternativ: PG eller fläns. - Övergång: plan eller konisk - Oisolerat/kondensisolerat eller värmeisolerat - Filterbank eller enskilt - Storlek - Tillbehör FILTERSKÅP OLIKA TYPER AV FILTERSKÅP Planfilterskåp Påsfilterskåp Patronfilterskåp Profilfilterskåp ABC-JSL är ett kanalfilterskåp avsett för planfilter. Skåpets djup är som standard 220mm och har en filterskena på 35mm. PG-anslutning som standard. Tillbehör: Planfilterram ABC-RP, flänsanslutning, U-skena mm etc. ABC-JPF/JPFK är kanalfilterskåp avsett för påsfilter. Tillverkas i oisolerat, samt i kondensisolerat utförande. Som standardutförande levereras skåpen med filterkskena 35mm, samt med PG-anslutning. Tillbehör: Flänsanslutning, excenterlåsning, förfilter etc ABC-JPFP är ett patronlfilterskåp avsett för patronfilter. I standardutförande är skåpets längd 700mm och passar patronfilter med längd 450mm. Tillbehör: Flänsanslutning, förfilter etc ABC-JPF40 är ett värme- & kondensisolerat filterskåp avsett för påsfilter. Skåpet levereras i två olika längder; 850mm eller 600mm. Som standardutförande levereras skåpen med filterskena 35mm samt med PG-anslutning. Tillbehör: Flänsanslutning, excenterlåsning, förfilter etc STORLEK Filterskåpets storlek är främst beroende på vilken sorts filtrering som skall göras, med avseende på tryckfall och partikel filtrering. Ett riktvärde är t.ex. 3400m³/h per modul (592x592), för långa påsar. Att hålla sig till modulstandarden i den mån det går förenklar filterinköp och byten i framtiden /2 Modul 1/4 Modul Modul /2 Modul Mått avser skåpstorlek 252

2 Olika alternativ för montage av lucka på filterskåp Lucka monterad på höjdsidan: LÄNGD BREDD Alternativ 1 Filterskåp, standardutförande: UTLOPP - Lucka monterad på höjdsida - Luckan är högerhängd d v s gångjärnen är monterade på utloppssidan och låsen på inloppssidan. Önskas lucka på motsatta sidan, vrid skåpet 180. INLOPP HÖJD Alternativ 2 Filterskåp, med vänsterhängd lucka: BREDD LÄNGD - Lucka monterad på höjdsidan - Luckan är vänsterhängd d v s låsen är monterade på utloppssidan och gångjärnen på inloppssidan. INLOPP HÖJD UTLOPP Önskas lucka på motsatta sidan, vrid skåpet 180. Lucka för vertikalt utförande: HÖJD INLOPP BREDD Alternativ 3 Filterskåp, vertikalt utförande (luftriktning nedåt): LÄNGD - Vid vertikalt montage av filterskåp; luckan högerhängd d v s gångjärnen är monterade på högersidan (när man har skåpet framför sig). Önskas lucka på motsatta sidan, vrid skåpet 180. Alternativ 4 Filterskåp, vertikalt utförande (luftriktning nedåt): HÖJD UTLOPP INLOPP BREDD - Vid vertikalt montage av filterskåp; luckan vänsterhängd d v s gångjärnen är monterade på vänstersidan (när man har skåpet framför sig). LÄNGD Önskas lucka på motsatta sidan, vrid skåpet 180. Notera att luckornas utförande kan variera beroende på vilken modell av filterskåp det gäller. På bilderna ovan ser ni filterskåp med pianogångjärn, samt JH-lås. UTLOPP 253

3 FILTERSKÅP PLANFILTERSKÅP Kanalfilterskåp avsett för planfilter. Planfilterram. ABC-JSL ABC-RP sida PÅSFILTERSKÅP ABC-JPF/JPFK ABC-JPF40 ABC-JPFP Kanalfilterskåp avsett för påsfilter. Oisolerat/kondensisolerat. Värme/brand och kondensisolerade. sida Patronfilterskåp. sida PÅSFILTERRAM KANALFILTERSKÅP Påsfilterram avsett för frontmontage av påsfilter. sida 264 ABC-PFR ABC-JCF ABC-FB TILLBEHÖR Cirkulärt kanalfilterskåp. sida Tillbehör filterskåp sida ABC-LUFTFILTER ABC-EXL ABC-MANOMETER 254

4 ÖVERGÅNGAR ÖVERGÅNGAR PÅSFILTERSKÅP ABC-JPF/JPFK/JPF40/JSL Plan övergång till spirorör-nippelmått. Ange mått på spirorör. ABC-ÖGF Benämning Storlek Material Pris Övergång-Plan 300x FZ 355 Övergång-Plan 600x FZ 495 Övergång-Plan 600x FZ 530 Övergång-Plan 600x FZ 555 Övergång-Plan 600x FZ 575 ABC ÖGF Anslutn.plåt till spirorör ABC-ÖGF ABC-ÖGF Benämning Storlek Material Pris Övergång-Plan 300x AZ 405 Övergång-Plan 600x AZ 575 Övergång-Plan 600x AZ 635 Övergång-Plan 600x AZ 665 Övergång-Plan 600x AZ 695 Nippel mått Bredd x Höjd Konad övergång till spirorör-nippelmått. Ange längd på kona samt mått spirorör. ABC-ÖGFK Benämning Storlek Längd Material Pris Övergång-Konisk 300x FZ 1740 Övergång-Konisk 600x FZ 2060 Övergång-Konisk 600x FZ 2180 Övergång-Konisk 600x FZ 2200 Övergång-Konisk 600x FZ 2280 Övergång-Konisk 900x FZ 3500 Övergång-Konisk 900x FZ 3760 Övergång-Konisk 1200x FZ 3760 Övergång-Konisk 1200x FZ 4160 Övergång-Konisk 1200x FZ 4730 ABC ÖGFK Nippel mått Konad övergång till spirorör ABC-ÖGFK ABC-ÖGFK Benämning Storlek Längd Material Pris Övergång-Konisk 300x AZ 2060 Övergång-Konisk 600x AZ 2430 Övergång-Konisk 600x AZ 2650 Övergång-Konisk 600x AZ 2670 Övergång-Konisk 600x AZ 2730 Övergång-Konisk 900x AZ 4110 Övergång-Konisk 900x AZ 4510 Övergång-Konisk 1200x AZ 4510 Övergång-Konisk 1200x AZ 4840 Övergång-Konisk 1200x AZ 5500 Längd Anges i klartext Vid beställning, ange mått på spirorör samt längd på kona för ÖGFK. Övriga material, storlekar eller längder offereras

5 PLANFILTERSKÅP ABC JSL FILTERSKÅP ABC-JSL är ett kanalfilterskåp avsett för planfilter. I standardutförande är skåpets längd 220 mm och filterskena 35 mm. Tryckmätningsnipplar ingår. PG-skarv som standard. TILLBEHÖR ABC-Manometer-Tryckmätare. ABC-ÖGF, plan övergång till spirorör-nippelmått. ABC-ÖGFK, konad övergång till spirorör-nippelmått. Filtermatta ABC-RP-Ram Filterskena 60mm Kom ihåg! RP-Ram ingår ej. KANALANSLUTNING: PG-skarv Flänskant-40 mm EXEMPEL BESKRIVNINGSTEXT Kanalfilterskåp ABC-JSL av ABC Ventilationsprodukter AB fabrikat. Storlek 300x300, utförd i varmförzinkad stålplåt i korrosivitetsklass C2. Filterskena 35mm. PG-skarv. ÖVERGÅNG Plan övergång ABC-ÖGF ange mått på spirorör. Konad övergång ABC-ÖGFK ange längd på kona samt mått på spirorör. FILTER Ange filtertyp/-klass, samt om utbytesfilter skall ingå, antal. STORLEK/PRIS Storlek breddxhöjd mm 200x x x x x x x800 Förzinkad JSL Aluzink JSL Storlek breddxhöjd mm 1000x x x x x x x1200 Förzinkad JSL Aluzink JSL Storlek breddxhöjd mm 1800x x x1000 Förzinkad JSL Aluzink JSL Övriga material och storlekar offereras

6 Höjd 20 MÅTT Storlek JSL bredd x höjd mm Vikt kg Antal ramar 200x x x x x x x x x x x x x x x x x Bredd ABC RP PLANFILTERRAM Typ A Ram 35 mm Typ B Ram 60mm ABC-RP planfilterram är avsedd för ABC-JSL och filterbank med ABC-PFR eller filterskenor. UTFÖRANDE: Utförd i varmförzinkad stålplåt i korrosivitetsklass C2. STORLEK/PRIS Storlek RP Bredd x Höjd mm Ram 35 mm 292x x x x x x x x Övriga storlekar/djupmått offereras

7 PÅSFILTERSKÅP ABC JPF/JPFK FILTERSKÅP Kom ihåg! Rek. flöde per helmodul är 3400 m 3 /h, ca. 950 l/s ABC-JPF är ett kanalfilterskåp avsett för påsfilter. UTFÖRANDE I standardutförande är skåpets längd 850 mm. Skåpet är utfört i 0,9 mm varmförzinkad stålplåt. Filterskåp JPF kan byggas med filterskenor i flera steg. ABC-JPF tillverkas med PG-anslutning alt. flänskant för kanalmontage. JPF levereras i oisolerat enkelväggsutförande alt. kondensisolerat med typgodkänd isolering (ABC-JPFK). Serviceluckan är upphängd med pianogångjärn och låses med JH-lås. Tryckmätningsnipplar ingår. Filterskenorna finns i två utföranden, U-skena för låga filterklasser och en effektiv excenterlåsning för högre filterklasser. TILLBEHÖR ABC-Manometer-Tryckmätare. ABC-ÖGF, plan övergång till spirorör-nippelmått. ABC-ÖGFK, konad övergång till spirorör-nippelmått. Kanalanslutning: PG-skarv eller flänskant. Filterskena: U-skena eller excenterlås. Filter: Ange filtertyp/klass, lång eller kort påse samt om utbytesfilter skall ingå, antal. EXEMPEL BESKRIVNINGSTEXT Kanalfilterskåp ABC-JPF av ABC Ventilationsprodukter AB fabrikat. Storlek 600x600/850, utförd i varmförzinkad stålplåt i korrosivitetsklass C2. Oisolerad. PG-skarv. Excenterlås Kanalanslutning: 10 Filterskenor: Filterskenor för filterpåsar med 25 mm ramar. PG-skarv Flänskant-40 mm 40 U-skena Excenterlåsning Mätuttag 258

8 Höjd Längd STORLEK/PRIS Bredd JPF OISOLERAD Storlek ABC JPF Bredd Höjd Längd Alt.längd ¼ ½ 1/1 Vikt kg exkl filter 850mm JPF -300x300/ Vikt kg exkl filter 600mm JPF -600x300/ JPF -600x600/ JPF -900x600/ JPF -1200x600/ JPF -1200x900/ JPF -1200x1200/ JPF -1500x1200/ JPF -1800x600/ JPF -1800x900/ JPF -1800x1200/ JPF -1800x1800/ Pris offereras. JPFK KONDENSISOLERAD 20MM Storlek ABC-JPFK Bredd Höjd Längd Alt.längd ¼ ½ 1/1 Vikt kg exkl filter 850mm JPFK -300x300/ Vikt kg exkl filter 600mm JPFK -600x300/ JPFK -600x600/ JPFK -900x600/ JPFK -1200x600/ JPFK -1200x900/ JPFK -1200x1200/ JPFK -1500x1200/ JPFK -1800x600/ JPFK -1800x900/ JPFK -1800x1200/ JPFK -1800x1800/ Pris offereras. Anpassade till filterpåsar med mått: 287x287 mm, vikt ca 2kg 592x287 mm, vikt ca 2kg 592x592 mm, vikt ca 4kg 25 mm ram. Lucksida=Höjdsida. Alternativt utförande för kort filterpåse, välj längd 600 mm

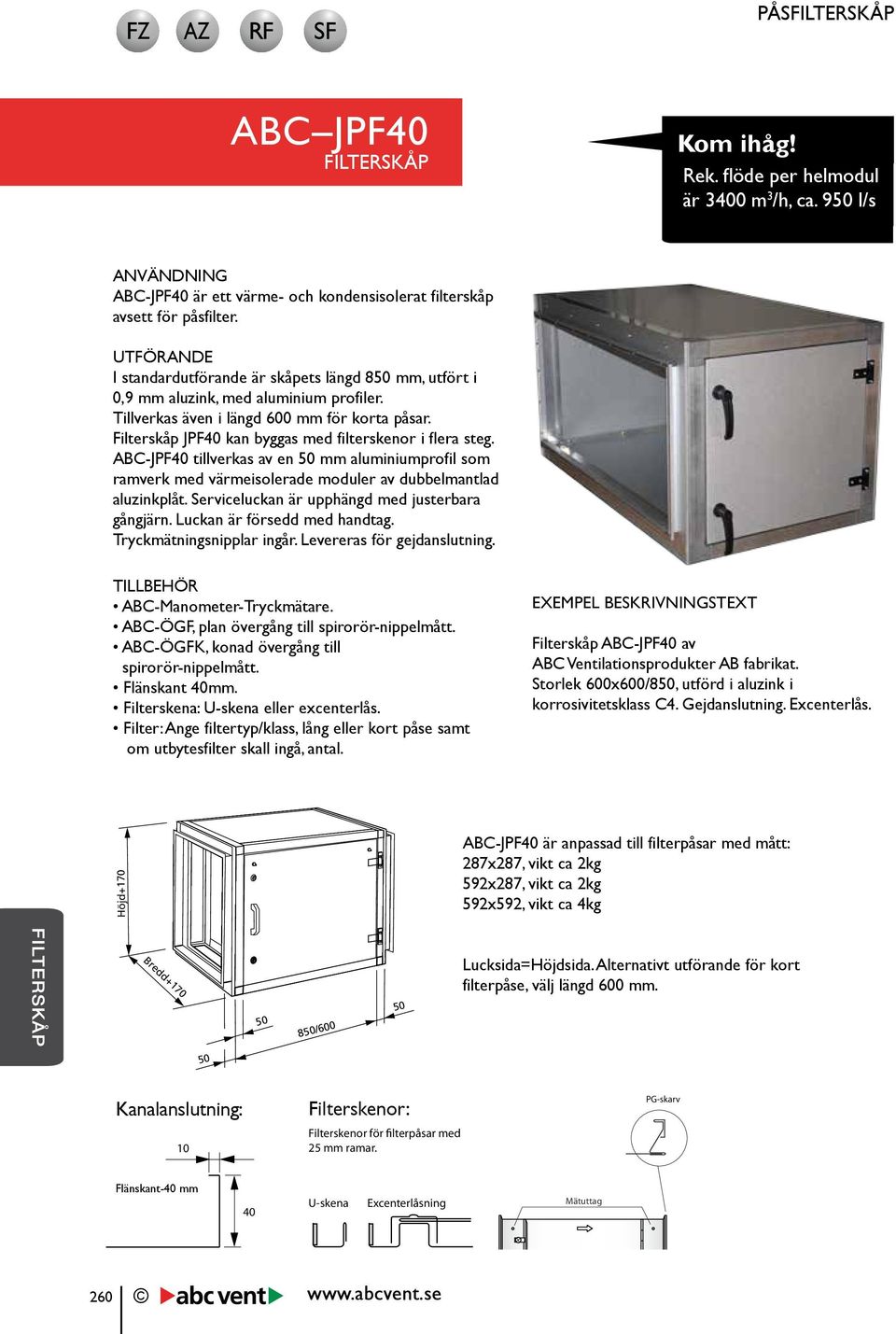

9 Höjd+170 PÅSFILTERSKÅP ABC JPF40 FILTERSKÅP Kom ihåg! Rek. flöde per helmodul är 3400 m 3 /h, ca. 950 l/s ABC-JPF40 är ett värme- och kondensisolerat filterskåp avsett för påsfilter. UTFÖRANDE I standardutförande är skåpets längd 850 mm, utfört i 0,9 mm aluzink, med aluminium profiler. Tillverkas även i längd 600 mm för korta påsar. Filterskåp JPF40 kan byggas med filterskenor i flera steg. ABC-JPF40 tillverkas av en 50 mm aluminiumprofil som ramverk med värmeisolerade moduler av dubbelmantlad aluzinkplåt. Serviceluckan är upphängd med justerbara gångjärn. Luckan är försedd med handtag. Tryckmätningsnipplar ingår. Levereras för gejdanslutning. TILLBEHÖR ABC-Manometer-Tryckmätare. ABC-ÖGF, plan övergång till spirorör-nippelmått. ABC-ÖGFK, konad övergång till spirorör-nippelmått. Flänskant 40mm. Filterskena: U-skena eller excenterlås. Filter: Ange filtertyp/klass, lång eller kort påse samt om utbytesfilter skall ingå, antal. EXEMPEL BESKRIVNINGSTEXT Filterskåp ABC-JPF40 av ABC Ventilationsprodukter AB fabrikat. Storlek 600x600/850, utförd i aluzink i korrosivitetsklass C4. Gejdanslutning. Excenterlås. ABC-JPF40 är anpassad till filterpåsar med mått: 287x287, vikt ca 2kg 592x287, vikt ca 2kg 592x592, vikt ca 4kg Bredd+170 Lucksida=Höjdsida. Alternativt utförande för kort filterpåse, välj längd 600 mm / Kanalanslutning: 10 Filterskenor: Filterskenor för filterpåsar med 25 mm ramar. PG-skarv Flänskant-40 mm 40 U-skena Excenterlåsning Mätuttag 260

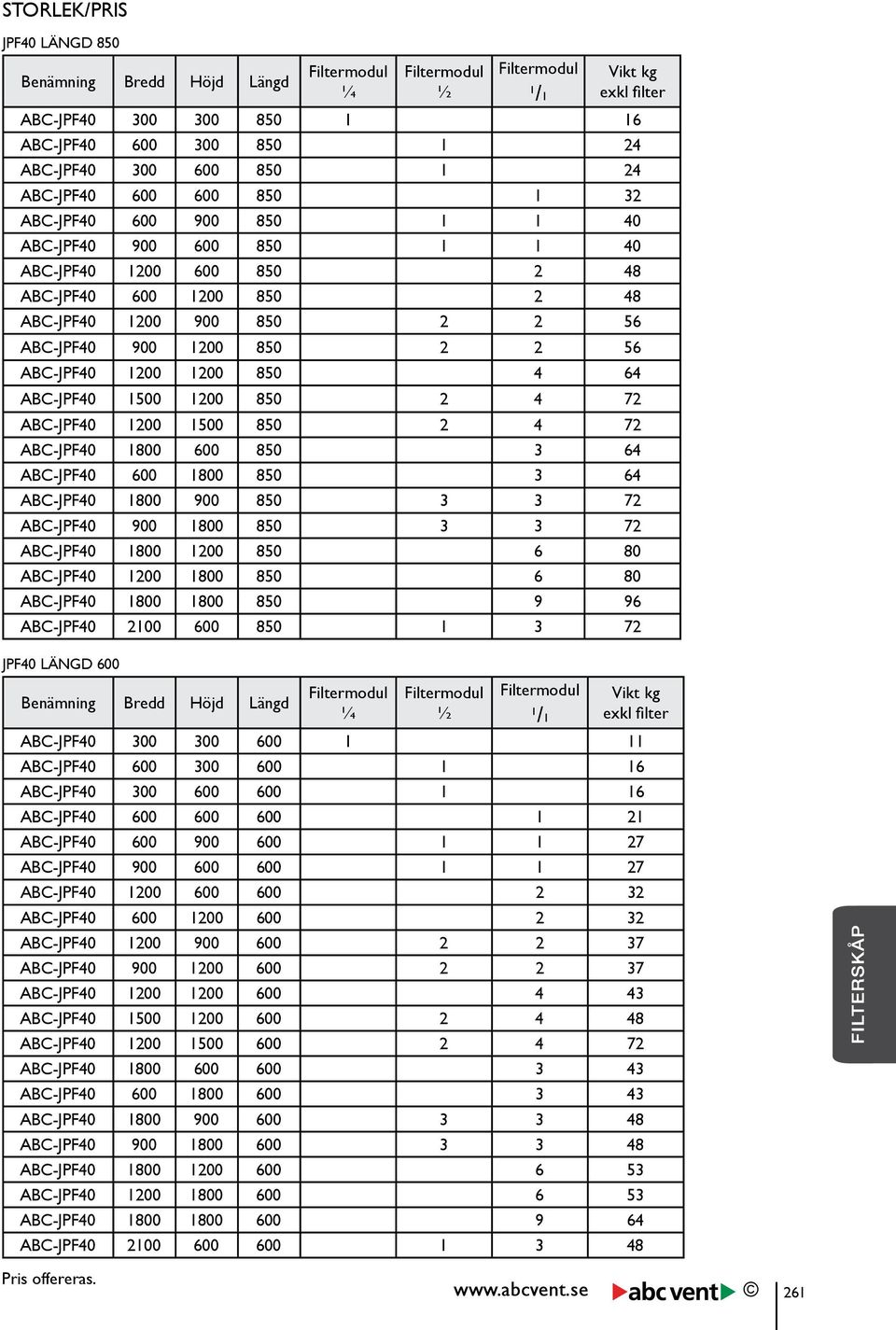

10 STORLEK/PRIS JPF40 LÄNGD 850 Benämning Bredd Höjd Längd ¼ ½ ¹/1 Vikt kg exkl filter ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF JPF40 LÄNGD 600 Benämning Bredd Höjd Längd ¼ ½ ¹/1 Vikt kg exkl filter ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF ABC-JPF Pris offereras

11 PATRONFILTERSKÅP ABC JPFP PATRONFILTERSKÅP ABC-JPFP är ett kanalfilterskåp avsett för patronfilter. UTFÖRANDE I standardutförande är skåpets längd 700 mm och är anpassat för patronlängd 450 mm. Skåpet är utfört i 0,9 mm varmförzinkad stålplåt och patronfilterram är utförd i 1.25 mm.abc-jpfp kan byggas med förfilterskena. ABC-JPFP tillverkas med gejdanslutning för kanalmontage. Serviceluckan är upphängd med pianogångjärn och låses med ABC-JH-lås. Tryckmätningsnipplar ingår. TILLBEHÖR ABC-Manometer-tryckmätare. ABC-ÖGFK, konad övergång till spirorör-nippelmått. Flänskant 40mm Förfilterskena: U-skena eller excenterlås. EXEMPEL BESKRIVNINGSTEXT Patronfilterskåp ABC-JPFP av ABC Ventilationsprodukter AB fabrikat. Storlek 610x610/700, utförd i varmförzinkad 0,9 mm stålplåt i korrosivitetsklass C2. Gejdanslutning. Excenterlås

12 Längd Bredd STORLEK/PRIS Benämning Bredd Höjd Längd Antal patronfilter Vikt kg exkl filter Patronlängd ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP ABC-JPFP Förfilterskena 355kr/par. Pris offereras. PATRONFILTERRAM (Ingår) RPK33-4 RPK63-8 RPK66-16 RPK96-24 RPK PATRONFILTERRAM 305*305*4st PATRONFILTERRAM 610*305*8st PATRONFILTERRAM 610*610*16st PATRONFILTERRAM 915*610*24st PATRONFILTERRAM 1220*610*32st 263

13 60 PÅSFILTERRAM ABC PFR PÅSFILTERRAM Påsfilterram avsedd för frontmontage av påsfilter. UTFÖRANDE Kan sammanbyggas till större filterbanker. Passar till 25mm filterramar. Utförd i varmförzinkad stålplåt, korrosivitetsklass C2. TILLBEHÖR Filter EXEMPEL BESKRIVNINGSTEXT Påsfilterram ABC-PFR av ABC Ventilationsprodukter AB fabrikat. Storlek 305x305, utförd i varmförzinkad stålplåt i korrosivitetsklass C2. Filter: Ange filterklass, samt om utbytesfilter skall ingå, antal. STORLEK/PRIS BreddxHöjd 305x x x x x610 Förzinkad Övriga material och storlekar offereras. Bredd Höjd MÅTT Storlek PFR Vikt kg Bredd Höjd Passar filter 305x x x x x x x x x x

14 KANALFILTERSKÅP ABC JCF KANALFILTERSKÅP ABC-JCF är ett kanalfilterhus med lättmonterat filter avsett för cirkulära kanaler. Filtrets unika infästning gör att ABC-JCF kan monteras både vertikalt och horisontellt. Genom den speciella strutformen på filtret erhålles 4-4,5 gånger större filterarea. Detta resulterar i lägre tryckfall och längre livslängd än motsvarande plana filter. UTFÖRANDE ABC-JCF tillverkas i varmförzinkad stålplåt. Luckan som är gångjärnsförsedd låses med snabblås.filtret levereras som standard i filterklass G4, är tvättbart och tål temperaturer max 100 c. OBS! Filter ingår. EXEMPEL BESKRIVNINGSTEXT Kanalfilter ABC-JCF av ABC Ventilationsprodukter AB fabrikat. Utförd i varmförzinkad stålplåt. Korrosivitetsklass C2 enligt BSK 99. Filter G4. Storlek 160 STORLEK/PRIS Storlek ABC-JCF Förzinkad Utbytesfilter LFC G4 Off Off Off Övriga material och storlekar offereras. MÅTT Ø D A mm B mm B Ø D A 265

15 KANALFILTERSKÅP ABC FB FILTERBOX ABC-FB är en komplett filterenhet med filterkassett, för montering direkt i cirkulära kanalsystem. ABC-FB är försedd med lock med bygellås för filterbyte och inspektion. Filter: G85. Filterklass: EU3. FB är försedd med typgodkänt tätningssystem. UTFÖRANDE ABC-FB är som standard tillverkad av varmförzinkad stålplåt. Med ett planfilter G85. Filterklass: EU3. ABC-FB är försedd med lock med bygellås för filterbyte och inspektion. MÅTT Ø D A mm B mm C mm H mm Ød EXEMPEL BESKRIVNINGSTEXT Filterbox ABC-FB av ABC Ventilationsprodukter AB fabrikat. Storlek 160, utförd i varmförzinkad stålplåt i korrosivitetsklass C2. H DIMENSIONERING mmvp Pa A C B Differenstryck, p Lufthastighet i kanal, m/s 266

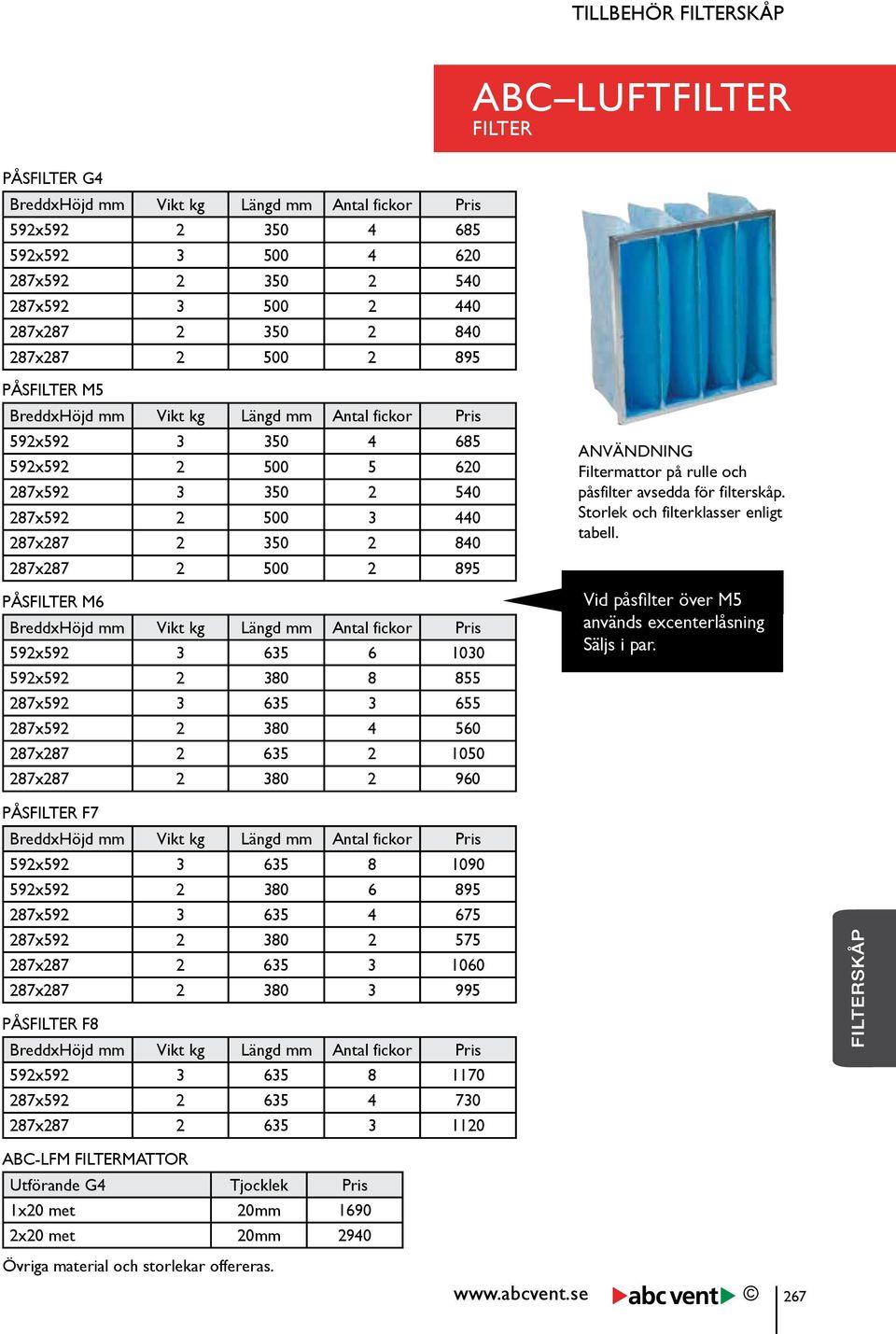

16 TILLBEHÖR FILTERSKÅP ABC LUFTFILTER FILTER PÅSFILTER G4 BreddxHöjd mm Vikt kg Längd mm Antal fickor Pris 592x x x x x x PÅSFILTER M5 BreddxHöjd mm Vikt kg Längd mm Antal fickor Pris 592x x x x x x PÅSFILTER M6 BreddxHöjd mm Vikt kg Längd mm Antal fickor Pris 592x x x x x x Filtermattor på rulle och påsfilter avsedda för filterskåp. Storlek och filterklasser enligt tabell. Vid påsfilter över M5 används excenterlåsning Säljs i par. PÅSFILTER F7 BreddxHöjd mm Vikt kg Längd mm Antal fickor Pris 592x x x x x x PÅSFILTER F8 BreddxHöjd mm Vikt kg Längd mm Antal fickor Pris 592x x x ABC-LFM FILTERMATTOR Utförande G4 Tjocklek Pris 1x20 met 20mm x20 met 20mm 2940 Övriga material och storlekar offereras

17 TILLBEHÖR FILTERSKÅP ABC EXL LÅSNING AV PÅSFILTER För effektiv låsning av påsfilter i filterskåp. Rekommenderas för finfilter och högre filterklasser. UTFÖRANDE Tillverkas i aluzink, korrosivitetsklass C4. Levereras i par. STORLEK/PRIS Storlek ABC-EXL Aluzink per par Övriga material och storlekar offereras. ABC MANOMETER MÄTINSTRUMENT FÖR FILTERBYTE Manometer för att indikera filterbyte. Mäter tryckfall över filter PRIS Manometer Pris
