Tilluftsdon ATLAS-1 och ATLAS-2 + anslutningslåda ATTS

Transkript

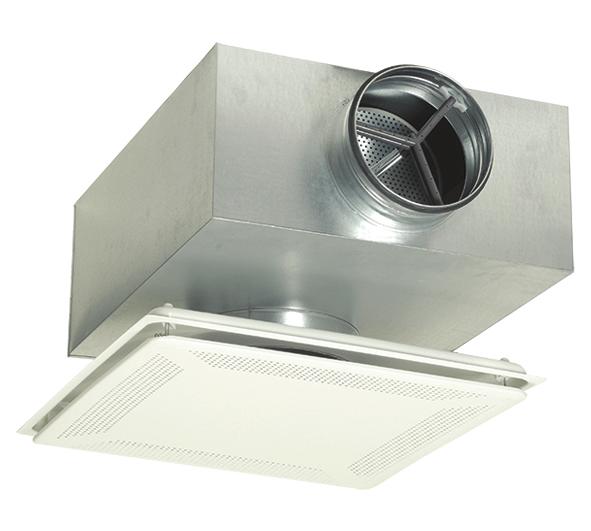

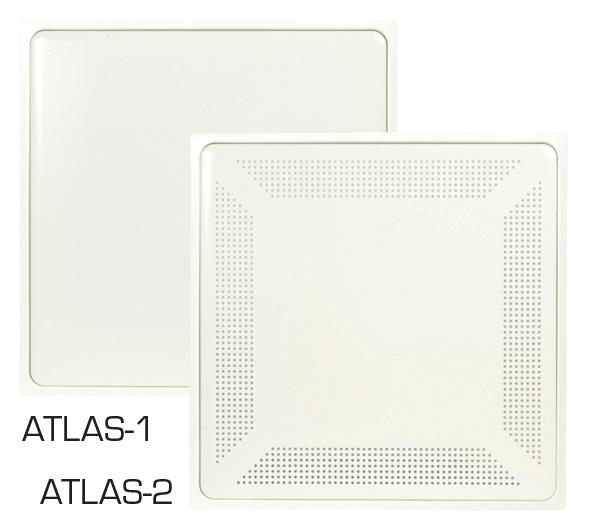

1 Tilluftsdon ATLAS-1 och ATLAS-2 + anslutningslåda ATTS ATLAS-1 och -2 är tysta, takmonterade spaltluftspridare för till- eller frånluft. ATLAS-1 har en operforerad och ATLAS-2 perforerad spridarplåt. Spalthöjden för spridarna kan väljas mellan 20 eller 35 mm, med undantag för storlekarna 125-6, och där spalthöjden är 12 mm. Spridarens frontplåt hålls på plats av magneter och öppnas enkelt med en hand. Donen är lämpliga för både upphängda undertakssystem och platsbyggda undertak och kan även levereras utan anslutningslåda ATTS. Snabbval ATLAS-1,2 med 20 mm (eller 12 mm*) spalt, 1:1 anslutningslåda ATTS (50 Pa) Spridare Anslutning ATTS Luftflöde l/s vid ljudnivå ATLAS-(1,2)- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) * * * ATLAS-1,2 med 20 mm (eller 12 mm*) spalt, 1:2 anslutningslåda ATTS (50 Pa) Spridare Anslutning ATTS Luftflöde l/s vid ljudnivå ATLAS-(1,2)- inlopp mm utlopp mm 25 db(a) 30 db(a) 35 db(a) * * * Specifikationer Enkel montering och injustering Låg ljudnivå Justerbar luftspalt 12, 20 eller 35 mm Inställbar spridningsbild 6 anslutningsstorlekar och 2 storlekar på luftspridarna (425x425 eller 595x595) Storlek 595 x 595 är anpassad för undertak, undertaksanpassning finns för storlek 425 x 425 Finns även med tillvalet CleanVent-ytbeläggning Mycket kompakt anlsutningslåda ATTS Kan också levereras med den tysta anslutninslåda ATTD med mycket låg ljudnivå och jämnt luftflöde Produktkod exempel Tilluftsspridare ATLAS Anslutningslåda ATTS = Utanför arbetsområde, 4 = 425x425, 6 = 595x595 1 (14) Rätt till ändringar förbehålles.

2 Luftflöde, kastlängd, tryckfall, ljudnivå - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm eller 12 mm 1) spalt, 4-vägsspridning Kastlängd (isotermisk) Storleksbeteckningen i kastlängdsdiagrammet nedan anger luftdonets anslutning i mm. ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt *) injusteringsinställning 1) 12 mm spalt är inte justerbar Min. luftflöde för att uppnå tillräckligt mättryckfall. 2 (14) Rätt till ändringar förbehålles.

3 Luftflöde, tryckfall, ljudnivå - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm eller 12 mm 1) spalt, 4-vägsspridning ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt *) injusteringsinställning 1) 12 mm spalt är inte justerbar Min. luftflöde för att uppnå tillräckligt mättryckfall. 3 (14) Rätt till ändringar förbehålles.

4 Luftflöde, tryckfall, ljudnivå - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm eller 12 mm 1) spalt, 4-vägsspridning ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt *) injusteringsinställning 1) 12 mm spalt är inte justerbar Min. luftflöde för att uppnå tillräckligt mättryckfall. 4 (14) Rätt till ändringar förbehålles.

5 Luftflöde, tryckfall, ljudnivå - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 med 20 mm or 12 mm* spalt, 4-vägsspridning 5 (14) Rätt till ändringar förbehålles.

6 Ljudeffektsnivå Lw - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:1 anslutningslåda Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:2 anslutningslåda Spridare Anslutning ATTS Korrektion av ljudnivå K (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Spridare Anslutning ATTS Korrektion av ljudnivå K (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Tilluftsspridare ATLAS-1, ATLAS-2 med 20 mm (eller 12 mm*) spalt ATLAS-(1,2)- Korrektion av ljudnivå K (db) * * * Frekvensuppdelade ljudeffektsnivåer ehålls genom att addera den i diagrammen avlästa ljudtrycksnivån L p10a med korrektionen K ok från ovanstående tabeller enligt formeln: L w = L p10a + K ok Korrektionen K ok är ett medelvärde vid användning av donen. 6 (14) Rätt till ändringar förbehålles.

7 Ljuddämpning ΔL - TILLUFT Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:1 anslutningslåda Tilluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:2 anslutningslåda Spridare Anslutning ATTS Ljuddämpning (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Spridare Anslutning ATTS Ljuddämpning (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Tilluftsspridare ATLAS-1, ATLAS-2 med 20 mm (eller 12 mm*) spalt ATLAS-(1,2)- Ljuddämpning (db) * * * Den genomsnittliga ljuddämpningen L från kanal till rum inklusive mynningsreflektionen hos anslutande kanal vid takinstallation, erhålls från tabellerna ovan. För mer detaljerade tekniska data se vårt produktvalsprogram. Kontakta vårt närmaste säljkontor för vidare information. 7 (14) Rätt till ändringar förbehålles.

8 Luftflöde, tryckfall, ljudnivå - FRÅNLUFT Frånluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm eller 12 mm 1) spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 12 mm spalt *) injusteringsinställning 1) 12 mm spalt är inte justerbar Min. luftflöde för att uppnå tillräckligt mättryckfall. 8 (14) Rätt till ändringar förbehålles.

9 Luftflöde, tryckfall, ljudnivå - FRÅNLUFT Frånluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt ATLAS-(1,2) ATTS med 20 mm spalt Frånluftsspridare ATLAS-1, ATLAS-2 med 20 mm (eller 12 mm*) spalt *) injusteringsinställning Min. luftflöde för att uppnå tillräckligt mättryckfall. 9 (14) Rätt till ändringar förbehålles.

10 Ljudeffektsnivå Lw - FRÅNLUFT Frånluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:2 anslutningslåda Spridare Anslutning ATTS Korrektion av ljudnivå K (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Frånluftsspridare ATLAS-1, ATLAS-2 med 20 mm (eller 12 mm*) spalt ATLAS-(1,2)- Korrektion av ljudnivå K (db) * * * Frekvensuppdelade ljudeffektsnivåer ehålls genom att addera den i diagrammen avlästa ljudtrycksnivån L p10a med korrektionen K ok från ovanstående tabeller enligt formeln: L w = L p10a + K ok Korrektionen K ok är ett medelvärde vid användning av donen. 10 (14) Rätt till ändringar förbehålles.

11 Ljuddämpning ΔL - FRÅNLUFT Frånluftsspridare ATLAS-1, ATLAS-2 + ATTS med 20 mm (eller 12 mm*) spalt, 1:2 anslutningslåda Spridare Anslutnign ATTS Ljuddämpning (db) ATLAS- (1,2)- inlopp mm utlopp mm * * * Frånluftsspridare ATLAS-1, ATLAS-2 med 20 mm (eller 12 mm*) spalt ATLAS-(1,2)- Ljuddämpning (db) * * * Den genomsnittliga ljuddämpningen L från kanal till rum inklusive mynningsreflektionen hos anslutande kanal vid takinstallation, erhålls från tabellerna ovan. 11 (14) Rätt till ändringar förbehålles.

12 Mått och vikt Anslutningslåda ATTS Till- eller frånluftsspridare ATLAS-1, ATLAS-2 Storlek A B C ØD H Håltagn. Vikt [mm] [mm] [mm] [mm] [mm] [mm] [kg] Möjliga spaltalternativ Storlek s (mm) x x x x x x x x x x x x x x x Storlek ØD1 ØD2 H L W K E Vikt [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] ATLAS-1, ATLAS-2 + ATTS ATLAS-(1,2) Gmin [mm] Gmax [mm] 1:1 ATTS 1:2 ATTS 1:1 ATTS 1:2 ATTS (14) Rätt till ändringar förbehålles.

13 Utförande och funktion ATLAS-1 och ATLAS-2 är tysta takmonterade spaltluftpridare för till- eller frånluft. ATLAS-1 har en operforerad och ATLAS-2 perforerad spridarplåt. Spalthöjden för spridarna kan väljas mellan 20 eller 35 mm, med undantag för storlekarna 125-6, och där spalthöjden är 12 mm. Spridarens frontplåt hålls på plats av magneter och kan öppnas och stängas med hand. Donen är lämpliga för både upphängda undertakssystem och platsbyggda undertak och kan även levereras utan anslutningslåda ATTS. ATLAS-1 och -2 kan användas för antingen tilluft eller frånluft. ATTS är en mycket kompakt anslutningslåda, som har ett kombinerat mät- och injusteringsspjäll med mycket låg ljudalstring. ATTS har en patenterad flerpunkts mätfunktion vilket ger hög mätnogrannhet och flera uppmätta k-faktorer, t.ex. böj direkt före anslutningslådan. Injusteringsspindeln för mät- och injusteringsspjället har en postionsindikator med låsningsfunktion. Injusteringsspjället kan enkelt demonteras för rengöring av kanalsystmet utan att injusteringen ändras. ATTS kan användas för både tilloch frånluft. Vid frånluftsanvändning flyttas endast injusteringsspjällets mätslang till ett annat läge inuti lådan. Kan också levereras med den tysta anslutningslåda ATTD med jämnt luftflöde mera detaljerad information i respektive tekniska katalog Allmänt Material och ytbehandling Både spridare och anslutningslåda är tillverkade av varmförzinkad plåt. Korrosivitetsklass C3. Luftspridaren är pulverlackerad, vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg är vit (RAL 9003). Övriga färger och CleanVent-ytbeläggning på förfrågan. Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt angivna i vår tekniska instruktion som finns tillgänglig på K-faktorer för tilluft finns även på varje anslutningslåda. Tekniska data och dimensionering För dimensionering av don använd FläktGroup produktvalsprogram som finns på eller kontakta vårt närmaste säljkontor för vidare information. Beskrivningstext QMC. Tilluftsdon alt. QME Frånluftsdon Luftdon ATLAS 1 och ATLAS 2 av FläktGroup fabrikat. Kvadratisk spaltluftspridare med slät eller delvis perforerad plåt i korrosivitetsklass C3, med inställbar spridningsbild, fabrikslackerad i RAL 9003 med möjlighet till CLEANVENT beläggning. Med inställbar spalthöjd för inställning av högflöde eller normalflöde. Med säkerhetslinor och magnethållare för automatisk positionering av spridaren. Inklusive anslutningslåda ATTS för till- eller frånluft. Med låsbar injusteringsspindel, samt demonterbart mät- och injusteringsspjäll ZAEF med bibehållen inställning vid rengöring och ljudabsorbenter. Ljudabsorbenterna skall vara ÖKO-TEX godkänt. Lådan förses med spridarcentrerad infästning för gängstång, för montage i tak. Inklusive QR-kod för injusteringsanvisning. Skall kunna monteras direkt efter böj, med bibehållen injusteringsnoggrannhet. 13 (14) Rätt till ändringar förbehålles.

14 Produktkod Tilluftspridare Tilluftspridare Tilluftspridare, CleanVent Tilluftspridare, specialfärg ATLAS-1-aaa-b ATLAS-2-aaa-b ATLAS-(1,2)-aaa-b-C ATLAS-(1,2)-aaa-b-E Utförande 1 = operforerad spridarplåt 2 = perforerad spridarplåt Storlek (aaa) 125, 160, 200, 250, 315, 400 (spridaranslutning i mm) Spridarplåtsstorlek (b) 4 = 425 x = 595 x 595 CleanVent-ytbeläggning (C) Specialfärg (E) Anslutningslåda Kanalanslutning i mm (aaa) Spridaranslutning i mm (bbb) Typ (c) 1 = standard ATTS-aaa-bbb-c Tillbehör och reservdelar Tillbehör Remsa för att ställa in spridningsbilden (kitt om 3-delar) Längd 370 mm (2 st följer alltid med vid spridarleverans.) Undertaksanpassning (RAL 9003) för storlekarna 125-4, och (spridarplåtsstorlek 425 x 425) Reservdelar RHSZ-03 UTKZ Perforerad frontplatta (RAL 9003) RHKZ-a-B-03 Operforerad frontplatta (RAL 9003) RHOZ-a-B-03 (f.o.m. 9/2017) Spridarplåtsstorlek (a) 4 = 425 x 425 (för spridarsanslutningar Ø125, 160, 200) 6 = 595 x 595 (för spridarsanslutningar Ø250, 315, 400) 14 (14) Rätt till ändringar förbehålles.
