AHF - Frånluftsgaller. Halton AHF. Frånluftsgaller

Transkript

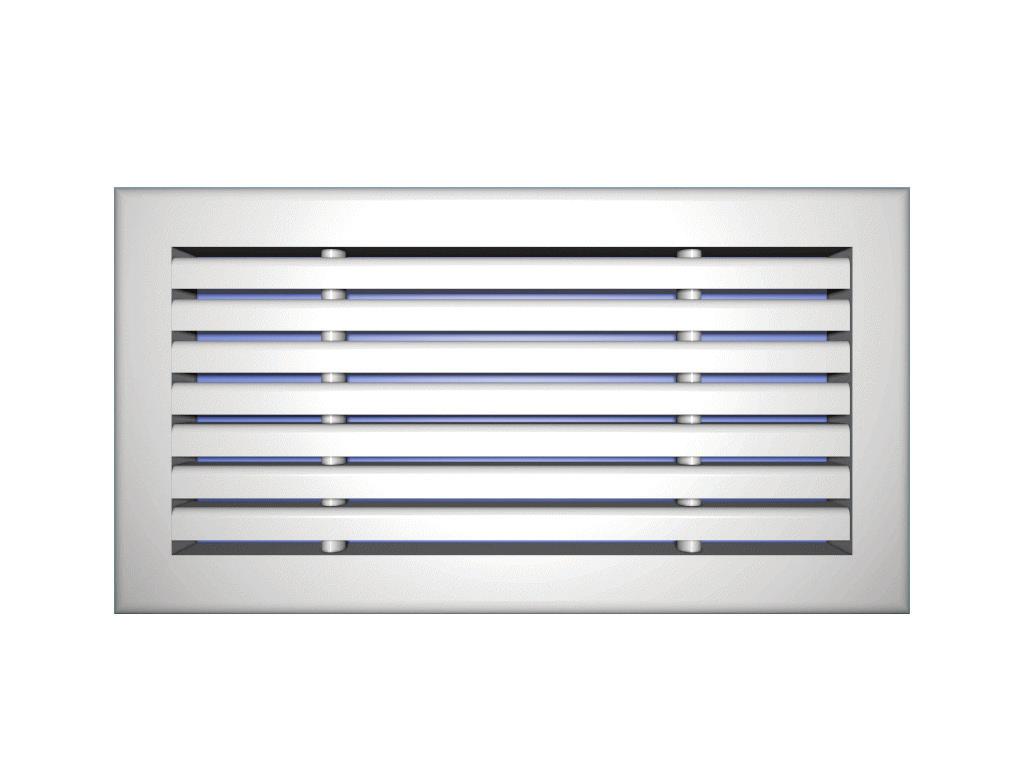

1 Halton AHF Frånluftsgaller Stor fri area, stora luftflöden med minimalt tryckfall Inbyggt filter i klass EU3 Minskad insyn genom gallret tack vare böjda horisontella lameller Storlekar särskilt anpassade till undertak med moduler 600 x 600 Borttagbart galler förenklar rengöring av det och kanalsystemet Clips för fastsättning Produktmodeller och tillbehör Modell med öppningsbar lamellsektion Injusteringsspjäll Montageram Anslutningslåda med mät- och injusteringsfunktioner Isolering av anslutningslåda Reservfilter MATERIAL OCH YTBEHANDLING KOMPONENT MATERIAL YTBEHANDLING ANMÄRKNING Ram Aluminium Anodiserad, Polyesterlackerad, vit RAL 9010 / 50% glansvärde, Maskinglättad Lameller Aluminium Anodiserad, Polyesterlackerad, vit RAL 9010 / 50% glansvärde, Maskinglättad Luftfilter Polyesterfilter EU3 class (Euroventmetod 4/5) Filterram Montageram Anslutningslåda / stos Specialfärger som tillval Epoxilackerade (100 %) som tillval Specialfärger som tillval Epoxilackerade (100 %) som tillval 1

2 25 L2 H1 H L1 Funktion DIMENSIONER Luft sugs ut ur lokalen med lågt tryckfall genom gallerlamellerna och filtret. Installeras i vägg eller tak. LxH L1 L2 H1 H2 300x x x x Fyrkantiga galler har symmetriskt omvända lameller. AHF-gallrets fria area är 75 %. Specialdimensioner Utöver dessa standardstorlekar kan andra dimensioner erhållas på beställning. TILLBEHÖR TILLBEHÖR KOD BESKRIVNING Anslutningslåda BDR Låda för kanalanslutning (med eller utan ljuddämpningsmaterial) Spjäll för mätning och injustering av luftflöde MEM För frånluftinstallation i anslutningslåda Ljuddämpning IN Mineralull för BDR-anslutningslådan. Montageram IF För installation utan anslutningslåda Filter RF Reservfilter 2

3 Montageram (IF) BDR-anslutningslåda Installation Tryckfall, kastlängd och ljud data, frånluft Gallret ansluts direkt till kanalen via montageramen eller till en anslutningslåda typ BDR. Fastsättning med clips (standard) Gallren levereras som standard med fjädrande fastsättningsklämmor. Fastsättning med fjäderklämmor används för BDRanslutningslådor samt för IF-montageramar. LJUDDATA qv DPst DPtot F (Hz) LpA NR NC (l/s) (m 3 /h) (Pa) (Pa) [db(a)] AHF-300x AHF-570x AHF-570x AHF-1170x LpA värden gäller vid rumsdämpning 4 db (10 m 2 sabine) 3

4 Injustering Vi rekommenderar att du ansluter gallret till BDRanslutningslådan utrustad med ett MEM-spjäll för att kunna göra injustering och uppmätning av luftflödet. Luftflödet kan endast mätas och injusteras när gallret är anslutet till en BDR-anslutningslåda. Luftflödet beräknas efter uppmätning av tryckskillnaden mellan mätuttaget på BDRanslutningslådan och rumsluften. Luftflödet beräknas enligt formeln nedan q v = k * p m BDR D >6xD min 3xD Luftflödet injusteras genom vridning av MEMs injusteringsvred. Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) framgår nedan Injusteringsspjäll OD Luftflödet injusteras genom att spjällbladen bakom gallret vrids med hjälp av en skruvmejsel. Mätningen utförs med gallret på plats. Service Ta försiktigt loss gallret genom att dra i ytterramen. Använd en skruvmejsel om så erfordras. Rengör delarna med en fuktig trasa. När filtret ska bytas, lossas det genom att man skjuter det i sidled. Tryck in gallret på plats så att fjädrarna snäpper fast. Alternativ: med anslutningslåda BDR + MEM Ta bort mät- och injusteringsspjället genom att dra försiktigt i dess axel (inte i injusteringsvredet). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Sätt tillbaka mät- och injusteringsspjället på plats genom att trycka på axeln tills stoppet tar emot. Tryck in gallret på plats så att fjädrarna snäpper fast. 4

5 Beskrivningstext Frånluftsgallret har stor fri area. Tryckfallet är lågt även vid stora frånluftsflöden. Gallret har låg vikt och en utformning som motverkar igensättning. Fast böjda lameller förhindrar insyn genom gallret. Hörnfogarna i ytterramen syns nästan inte alls. Gallret är anodiserat (eller polyesterlackerat i vit standardfärg (RAL 9010)). Storlekarna 570x270 mm, 570x570 mm och 1170x570 mm kan väljas för undertak med modulärt bärverk på 600x600 mm. Gallret innehåller ett filter i klass EU3 (Euroventmetod 4/5). Gallret ansluts till kanal via en montageram eller en anslutningslåda. Produktkod AHF-L-H L = Längd 300, 570, 645, 670, 1170, 1320, 1345 H = Höjd L=300: 300 L=570: 270, 570 L=645: 307, 645 L=670: 670 L=1345: 670 L=1170: 570 L=1320: 645 Specialutförande och tillbehör BDR-anslutningslådan kan vara försedd med ljuddämpningsmaterial i mineralull. Mät- och injusteringsspjället MEM finns som tillbehör. Frånluftsgallret är borttagbart för att man ska komma åt mät- och injusteringsspjället i lådan. FI = Ytbehandling AN Anodiserad PN Lackerad CO = Färg W Vit Kodexempel AHF , FI=AN Tillbehörsprodukter BDR Låda IF Montageram (Galler) OD Motstående spjäll (Galler) 5
