teknisk information Diamantkapklingor EN13236 Märkning Produktsortiment

Transkript

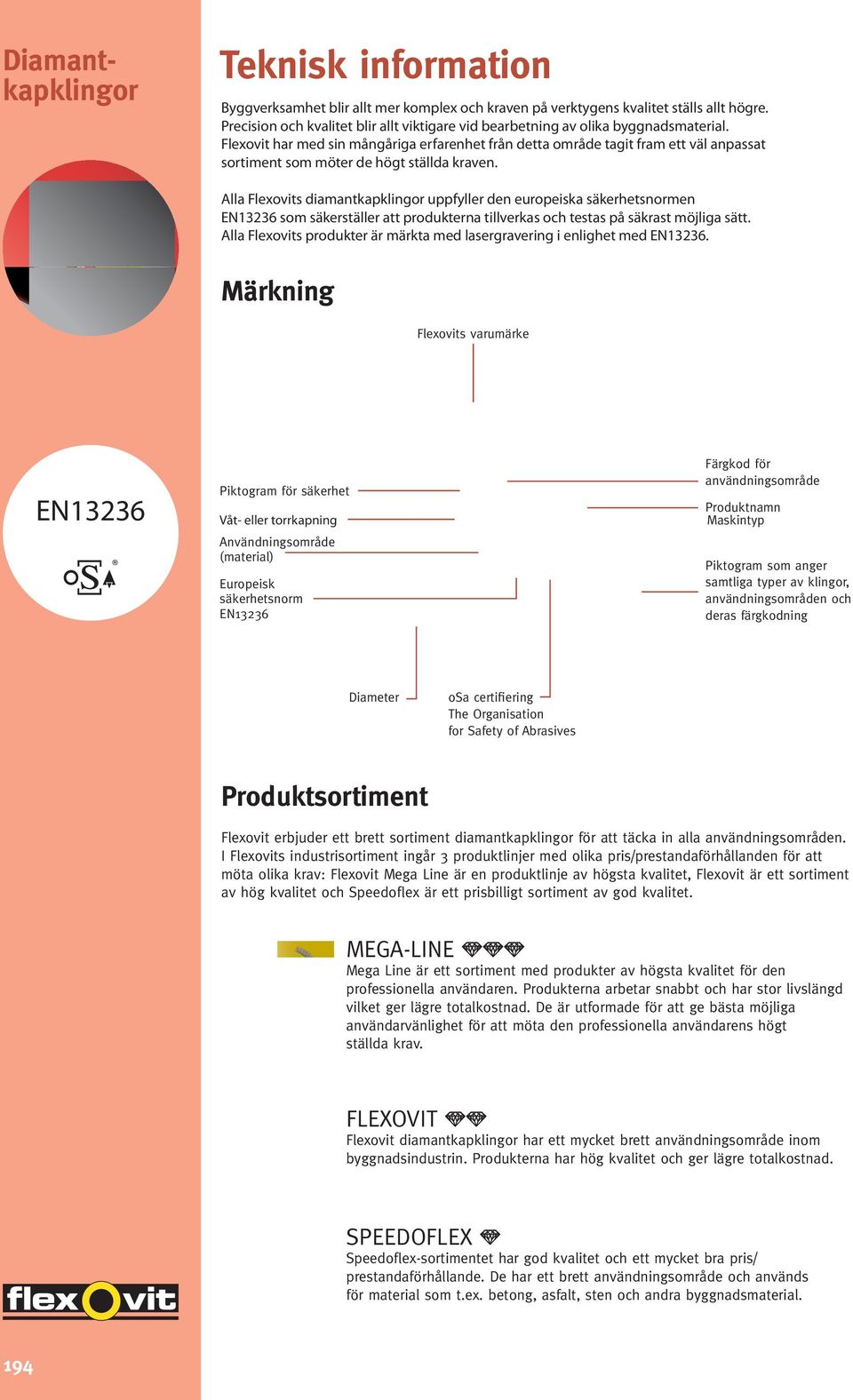

1 Byggverksamhet blir allt mer komplex och kraven på verktygens kvalitet ställs allt högre. Precision och kvalitet blir allt viktigare vid bearbetning av olika byggnadsmaterial. Flexovit har med sin mångåriga erfarenhet från detta område tagit fram ett väl anpassat sortiment som möter de högt ställda kraven. Alla Flexovits diamantkapklingor uppfyller den europeiska säkerhetsnormen EN126 som säkerställer att produkterna tillverkas och testas på säkrast möjliga sätt. Alla Flexovits produkter är märkta med lasergravering i enlighet med EN126. Märkning Flexovits varumärke EN126 Piktogram för säkerhet Våt- eller torrkapning Användningsområde (material) Europeisk säkerhetsnorm EN126 Färgkod för användningsområde Produktnamn Maskintyp Piktogram som anger samtliga typer av klingor, användningsområden och deras färgkodning Diameter osa certifiering The Organisation for Safety of Abrasives Produktsortiment Flexovit erbjuder ett brett sortiment diamantkapklingor för att täcka in alla användningsområden. I Flexovits industrisortiment ingår produktlinjer med olika pris/prestandaförhållanden för att möta olika krav: Flexovit Mega Line är en produktlinje av högsta kvalitet, Flexovit är ett sortiment av hög kvalitet och Speedoflex är ett prisbilligt sortiment av god kvalitet. MEGA-LINE Mega Line är ett sortiment med produkter av högsta kvalitet för den professionella användaren. Produkterna arbetar snabbt och har stor livslängd vilket ger lägre totalkostnad. De är utformade för att ge bästa möjliga användarvänlighet för att möta den professionella användarens högt ställda krav. FLEXOVIT Flexovit diamantkapklingor har ett mycket brett användningsområde inom byggnadsindustrin. Produkterna har hög kvalitet och ger lägre totalkostnad. SPEEDOFLEX Speedoflex-sortimentet har god kvalitet och ett mycket bra pris/ prestandaförhållande. De har ett brett användningsområde och används för material som t.ex. betong, asfalt, sten och andra byggnadsmaterial. 194

2 ANVÄNDNINGSOMRÅDEN - MATERIAL För att ange användningsområdet (materialet som ska kapas eller slipas) används olika färgkoder: stål / armerad betong allmän kapning / granit Betong / Hårda material Kakel / Klinker asfalt / nötande material arbetshastighet MAXIMALT TILLÅTEN ARBETSHASTIGHET Diameter (mm) Max m/s Max rpm överskrid aldrig den maximalt tillåtna arbetshastigheten Diamantkapklingor för handhållna maskiner ø < 20 mm : 0 m/s Diamantkapklingor för handhållna maskiner ø > 20 mm : 100 m/s Övriga : 6 m/s Personligt skydd Skyddsglasögon, hörselskydd, handskar och andningsskydd ska alltid användas liksom läderförkläde eller annan skyddande klädsel samt säkerhetsskor. PERSONLIGT SKYDD Andningsskydd Skyddshandskar Skyddsglasögon Hörselskydd Läs instruktionerna Slipa inte med sidan Torrkapning Våtkapning 195

3 SÄKERHETSRÅD - RÄTT För din egen säkerhets skull, följ alltid säkerhetsregler och användningsråd. läs säkerhetsinstruktioner som tillhandahålls av maskin- eller slipmaterial-leverantören. FörVara slipmaterial på en torr och fuktfri plats och undvik stora temperaturväxlingar. säkerställ att produkten är avsedd för användningsområdet. Hantera, lagra och transportera alltid slipprodukter varsamt. stäng alltid av strömmen till maskinen innan montering av slipprodukten. inspektera alla produkter innan montering samt även med jämna mellanrum under användningen och kontrollera att inga skador uppkommit. KOntrOllera att rätt monteringsutrustning används och att den oskadad, rengjord och utan grader. säkerställ att fastspänningsutrustningen är ordentligt åtdragen. använd alltid maskinens skyddsanordningar och kontrollera att de är korrekt monterade och ordentligt fastsatta. KOntrOllera att arbetsstycket är ordentligt fastsatt. använd alltid korrekt personlig skyddsutrustning. UnDViK igensättning och onormal/ojämn förslitning genom att kontrollera att produkten arbetar på bästa sätt. KOntrOllera att den på produkten angivna roationsriktningen överensstämmer med maskinens. säkerställ att maskinen är CE-märkt. UPPMÄrKsaMMa tänkbara risker i samband med användning av slipprodukter och vidta åtgärder för att undvika dessa: Kroppskontakt med slipprodukten vid arbetshastighet Skador i samband med sprängning av skiva under användning Gnistsprut, rök och damm som uppstår under slipningen Ljudnivå Vibrationer 196

4 SÄKERHETSRÅD - FEL Diamantkapklingor För din egen säkerhets skull, följ alltid säkerhetsregler och användningsråd. tillåt inte outbildad personal att använda slipprodukter. använd inte en skadad produkt. använd inte en produkt som inte säkert kan identifieras. använd inte en maskin som inte är i god kondition eller som har defekta delar. tvinga inte slipprodukten på spindeln eller ändra hålet. överskrid inte den på produkten angivna maximala arbetshastigheten. använd inte överdrivet hårt arbetstryck och låt inte produkten bli överhettad. använd inte monteringsflänsar som inte är rengjorda eller helt plana. Dra inte åt fastspänningsanordningen för hårt. starta inte maskinen förrän skyddsanordningarna är på plats och fastsatta ordentligt. FOrtsÄtt inte att använda en produkt om vibrationer plötsligt uppstår. slipa inte med delar av slipprodukten som inte är avsedda för detta. starta inte maskinen när arbetsstycken är i kontakt med slipprodukten. slipa inte material som produkten inte är avsedd för. stanna inte maskinen genom att trycka mot arbetsstycket. Låt maskinen stanna av sig själv. använd inte klingor som saknar segment eller där segmenten sitter löst. använd inte produkter som är märkta för torrkapning för våtkapning. BÄr inte löst sittande kläder eller smycken. använd inte slipprodukter i närheten av lättantändliga material. 197

5 FELSÖKNINGSGUIDE Klingan kapar inte Segmenten är för hårda för materialet Segmenten blir slöa Skärp segmenten genom att kapa i nötande material (sandsten, tegel e.dyl.) För låg maskineffekt Kontrollera strömtillförsel, maskineffekt och filter på maskinen Onormalt stor förslitning Segmenten är för mjuka för materialet (t.ex. om en klinga för hårda material används i nötande material) Sprickbildning på stambladet Segmenten är för hårda för materialet För hårt arbetstryck, överhettning, klingan nyper i spåret Låt klingan göra jobbet. Använd inte för hårt arbetstryck och kyl klingan periodvis genom att låta den rotera utan belastning Lossnande eller spruckna segment Segmenten är för hårda för materialet vilket resulterar i att klingan hoppar i spåret varvid segmenten knäcks Bränning på segmenten Överhettning. Detta är lätt att känna igen på blåanlöpning där segmenten är fastlödda på stambladet Kyl klingan periodvis genom att låta den rotera utan belastning Segmenten är för hårda för materialet Förslitning på stambladet Förslitning av stambladet uppstår där segmenten är fastlödda. Detta uppstår vanligtvis vid kapning i nötande material. Kaxet forslas inte bort i tillräcklig utsträckning utan sliter på stambladet. Oftast uppstår detta problem när en klinga som är avsedd för hårda material används i nötande material. Använd en klinga som är avsedd för materialet. ANVÄNDNINGSOMRÅDE stål / armerad betong allmän kapning / granit Betong / Hårda material Kakel / Klinker asfalt / nötande material 19

6 Att välja rätt produkt Mega-Line Laser MP RÖD Mega-Line Turbo Plus Flexovit Turbo Granit Flexovit Laser Turbo Granit GRÖN ORANGE BLÅ SVART Flexo Laser GP Speedoflex Laser GP Speedoflex TURBO Speedoflex UNI Mega-Line Low Noise Flexo Laser Concrete Speedoflex Concrete Mega-Line Thin Cut PLus Flexovit Ceram Flexovit Thin Cut Flexovit Tile Speedoflex Tile Flexovit Laser AS Speedoflex Asphalt Materialets nötning Diamantkapklingor Materialets nötning 1 Hårda material, ej nötande 2 Mellanhårda material, något nötande Mjuka material, mycket nötande Natursten, nötande Asfalt 1 Tegel 2 Jäsbetong 1 Kakel & Klinker 1 Takpannor i tegel 1 Betong 2 Betongsten 2 Betonggolv 2 Betongrör 2 Takpannor i betong 1 Gjutjärn 1 Granit Obrunnen betong 2 Hård natursten 1 Hårt taktegel 1 Kantsten 2 Täljsten 1 Marmor 2 Murverk 1 Porslin 1 Klinker i natursten 2 Eldfast tegel 1 Armerad betong 2 Sandsten 2 Tegelrör Stål 1 Gårdssten i betong REKOMMENDATIONER Rekommenderas starkt Rekommenderas Kan användas tillfälligt 199

7 PIKTOGRAM FÖR MASKINTYPER Vinkelslip Handborrmaskin Bensindriven kapmaskin Bordsåg Stenkapmaskin Golvsåg 200
