Specifikation: BOX KING box maker från Klett

Transkript

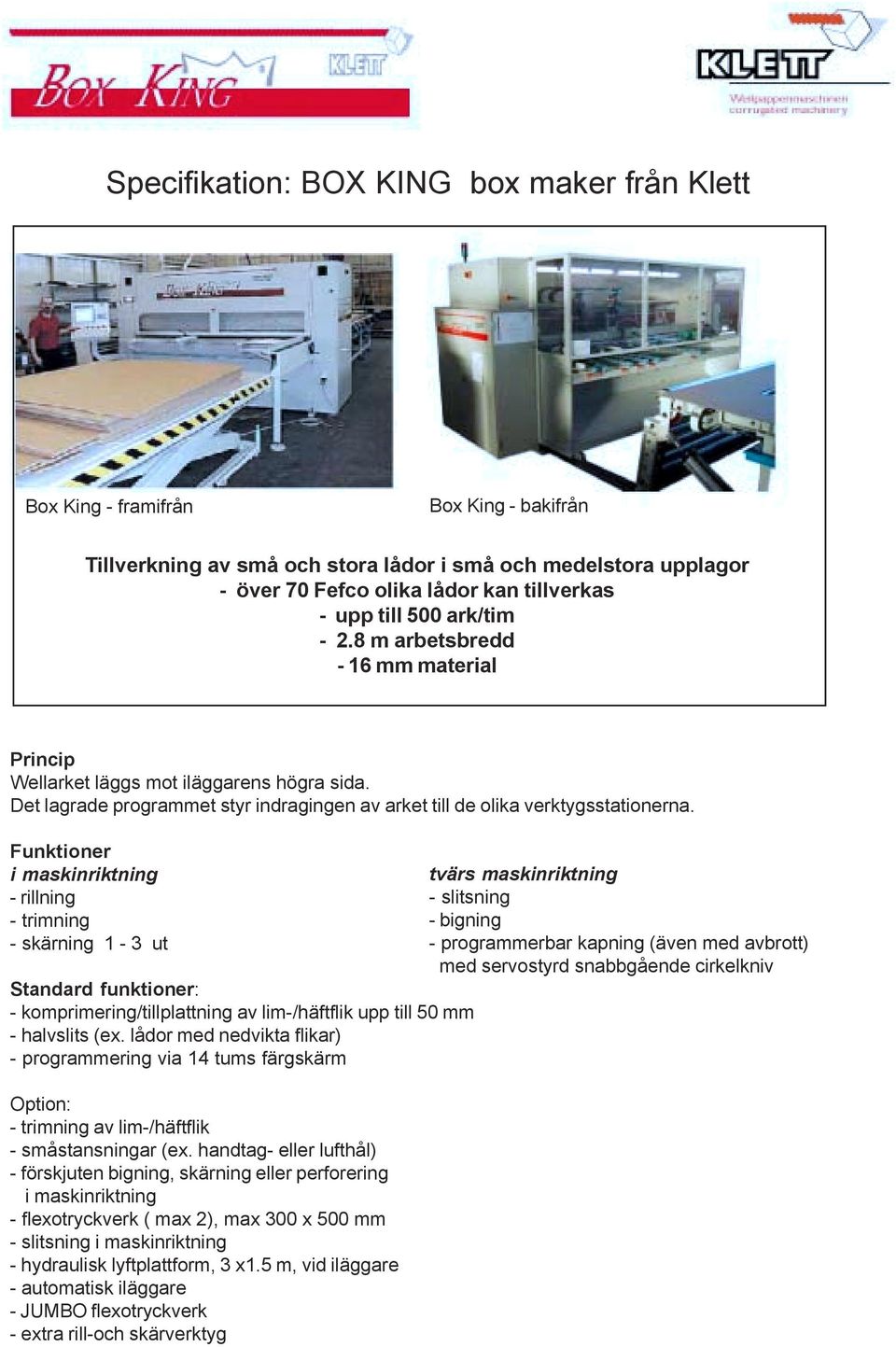

1 Specifikation: BOX KING box maker från Klett Box King - framifrån Box King - bakifrån Tillverkning av små och stora lådor i små och medelstora upplagor - över 70 Fefco olika lådor kan tillverkas - upp till 500 ark/tim m arbetsbredd - 16 mm material Princip Wellarket läggs mot iläggarens högra sida. Det lagrade programmet styr indragingen av arket till de olika verktygsstationerna. Funktioner i maskinriktning - rillning - trimning - skärning 1-3 ut Standard funktioner: - komprimering/tillplattning av lim-/häftflik upp till 50 mm - halvslits (ex. lådor med nedvikta flikar) - programmering via 14 tums färgskärm Option: - trimning av lim-/häftflik - småstansningar (ex. handtag- eller lufthål) - förskjuten bigning, skärning eller perforering i maskinriktning - flexotryckverk ( max 2), max 300 x 500 mm - slitsning i maskinriktning - hydraulisk lyftplattform, 3 x1.5 m, vid iläggare - automatisk iläggare - JUMBO flexotryckverk - extra rill-och skärverktyg tvärs maskinriktning - slitsning - bigning - programmerbar kapning (även med avbrott) med servostyrd snabbgående cirkelkniv

2 TEKNISKA DATA Arkstorlek, min min Materialtjocklek Repeteringsnoggrannhet Maskinhastighet Kapacitet Fefco-lådor Cykeltid slits/skäraxel Cykeltid kanpkniv Minimiavstånd mellan 2 rillar Minimiavstånd mellan 2 knivar Arbetshöjd Tjocklek slitsknivar Slitsmotor Huvuddrift Anslutning Luftförbrukning 360 X 620 mm 2800 x mm mm +/- 1 mm m/min, steglöst inställbar st/min beroende på ämne minst 70 st. cirka 0.7 sek. cirka 1 sek. 30 mm - 1 axel i maskinriktningen 0 mm - 2 axlar 50 mm i maskinriktningen arket 1 m över golv 8 mm eller 10 mm 3 kw kuggväxelbromsmotor Servomotor (AC), 22 Nm moment 3 x 400 V, 50Hz, 50A 100 Nl/tim, 8 Bar Maskinmått (exkl plattform eller elskåp) 6 x 3.25 x 2 m (L x B x H) Totalvikt cirka 6 ton Renstransportör inbyggd under slits-rillverktyg för bortforsling av rens Inbyggt verktygsbord 3 x 0.5 m förvaringsutrymme för extra verktyg Elskåp med CNC och PC med operatörsvänlig färgskärm 1.2 x 0.6 x 1.9 m Maskinen är CE-märkt -med reservation för tekniska ändringar- 14 tum färgskärm

3 Standard utrustning Iläggaren har inställbara sidoanslag. Arket förs in via höger sida. Tvärsmatad cirkelknivl Kniven kapar banan tvärs helt eller delvis och lämnar bibana orörd. Programmerbara uppehåll för ex korta slitsar. Tvärsbigmodul, 200 mm Upp till 2700 mm maxbredd i maskin Slitsknivar tvärs, 8 eller 10 mm breda. Upp till 2000 mm slitsdjup tvärs maskin Standard cirkelkniv, 3 st standard Standard rillverktyg, 4 st standard Cirkelkniv- förskjuten (option)

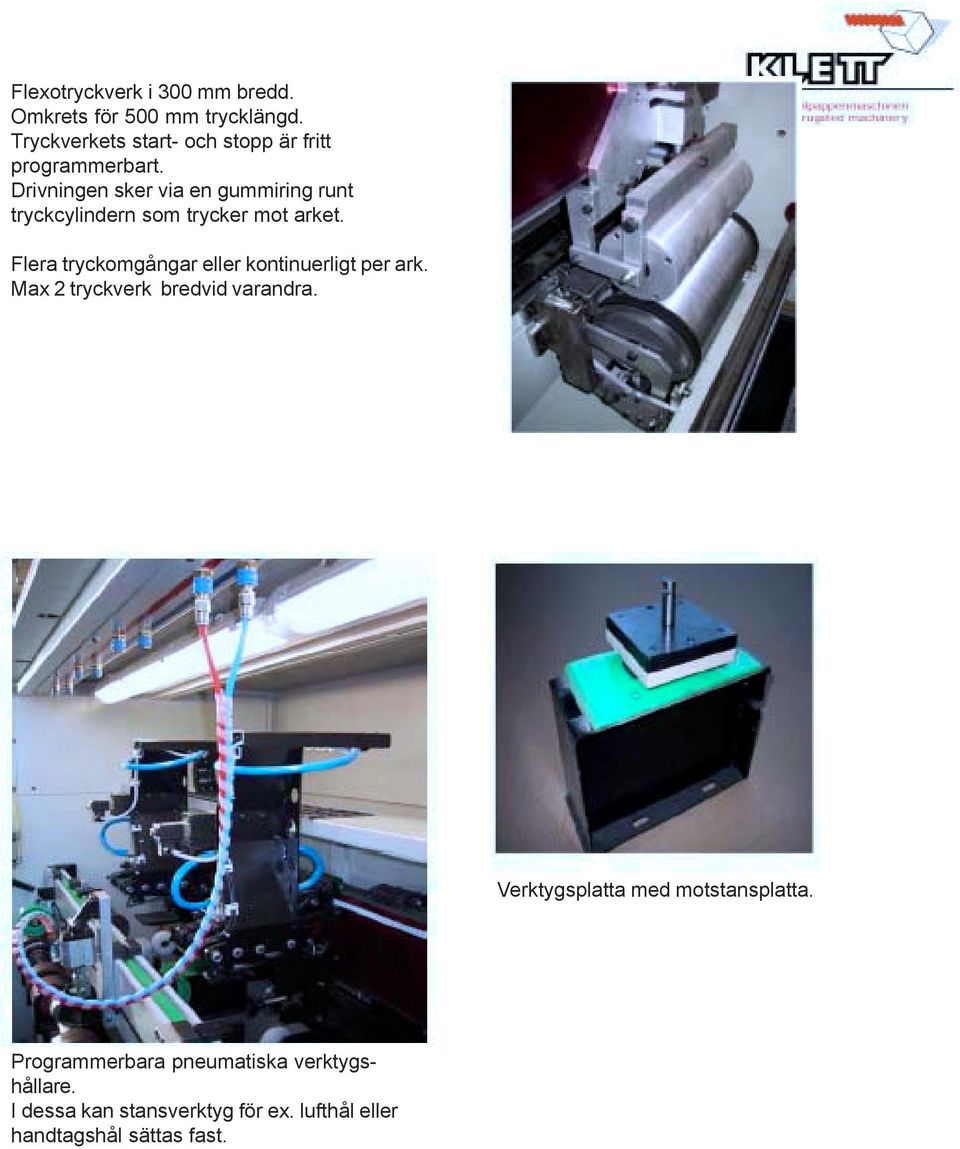

4 Flexotryckverk i 300 mm bredd. Omkrets för 500 mm trycklängd. Tryckverkets start- och stopp är fritt programmerbart. Drivningen sker via en gummiring runt tryckcylindern som trycker mot arket. Flera tryckomgångar eller kontinuerligt per ark. Max 2 tryckverk bredvid varandra. Verktygsplatta med motstansplatta. Programmerbara pneumatiska verktygshållare. I dessa kan stansverktyg för ex. lufthål eller handtagshål sättas fast.

5 arkrikting Programmerbar cirkelkniv. Max 4 st. Med det korta huggverktyget kan man slå bort utskuret material i en slits.

6 Automatisk iläggare med hydrauliskt lyftbord för Box King Arkformat: Material: Maskinmått: min 800x 400 mm max 2800 x 6000 mm mm 1700 x 4000 mm, iläggare 3000 kg,4 kw l äggaren kan skjutas bakåt på skenor. Lyftbordet lyfter arkstapeln automatiskt upp till sugkopparna. Sugkopparna finns placerade över hela maskinbredden. De sugkoppar som inte används, vid smala ark, får sin sugluft automatiskt ifrånkopplad. Stora lyftbordet: Lilla lyftbordet: Bordsyyta: 2500 x 6000 mm Lyfthöjd: mm (3 ton) Bygghöjd: 380 mm Bordsyta: 2500 x mm Lyfthöjd: 1200 mm (2 ton) Bygghöjd: 360 mm I Armen med sugkoppar suger fast arkets framkant,lyfter något och skjuter arket framåt. Strax efter lyftet gör sugkopparmen en snabb kort vridning för att skaka av ev.dubbelark. Inmatningen tas över av undre drivna valsar samt två övre snedställda drivna rullar. De snedställda drivrullarna matar arket åt höger mot sidoanslaget i Box King. När Box King börjar mata in, så lyfts den övre snedställda armen från arket. Iläggarens hastighet anpassas till hastigheten för Box King. Inmatningen av nästa ark styrs av en fotocell. Lyftbordet höjs automatiskt allt eftersom arken matas in. Lyftbordet sänks via tryckknapp. En säkerhetslist finns placerad under lyftbordet som stoppar maskinen då den påverkas. Vid inmatning av ny arkstapel körs ramen med sugkoppar framåt för att inte vara i vägen.

7 JUMBO- fristående flexotryckverk JUMBO är ett fristående helt servodrivet flexotryckverk passande stora wellpappark. Tryckverket trycker i 1 färg med 1-4 startpunkter, dvs olika klischéer kan användas samtidigt. Pneumatisk dubbelmembranpump ingår. arkriktning Jumbo flexotryckverk från Klett med motoriserad mellanbana (option). Material : mm Arkformat: max tryckbredd 2600 mm max trycklängd 2500 mm (diameter tryckcylinder 800 mm) Kapacitet: max 30 m/min. Trycksystem: Gummivals mot aniloxvals med 200 linjer/tum (80 linjer/cm) Klischéhöjd: 6 mm
