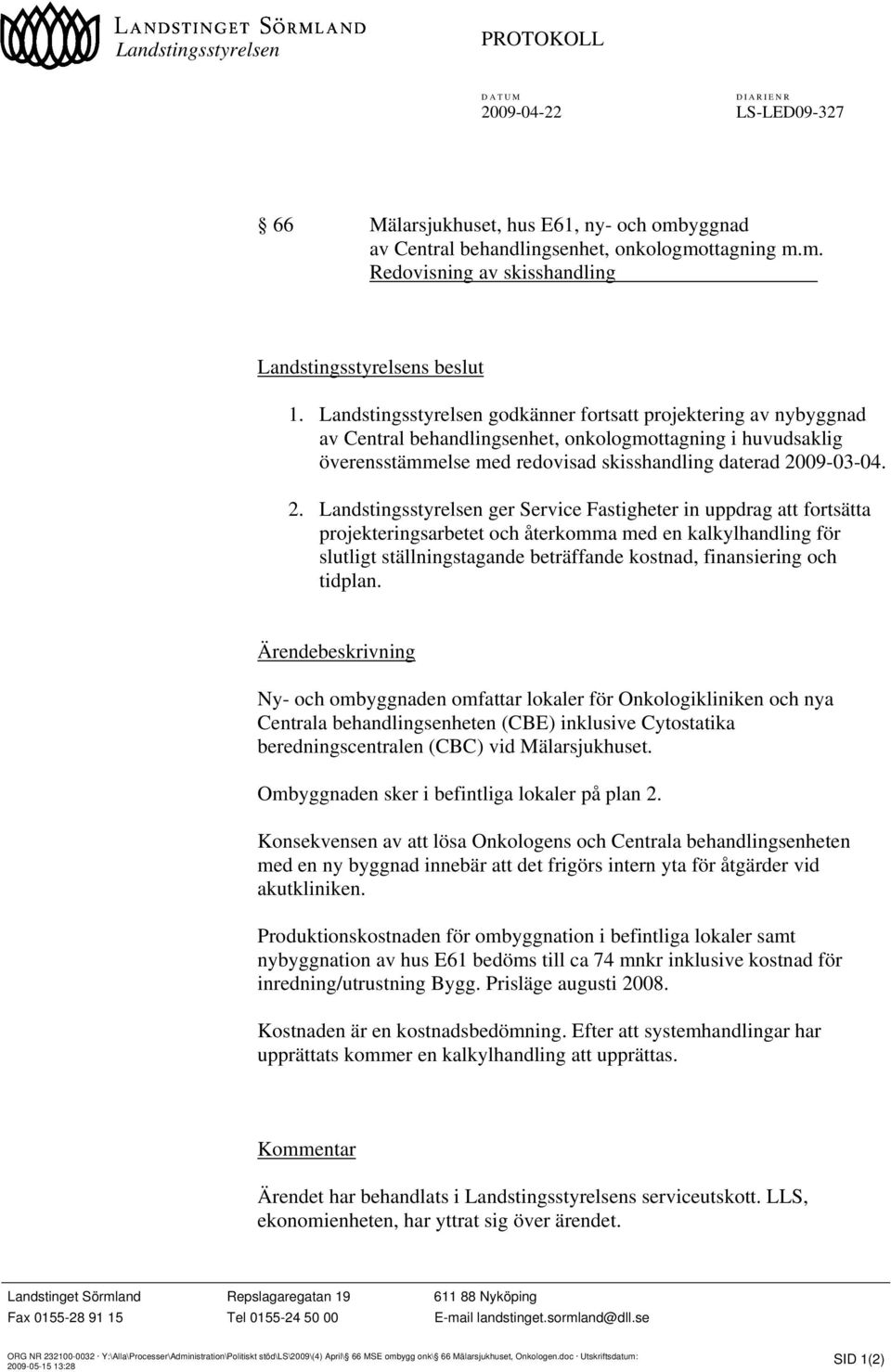

1 Landstingsstyrelsen PROTOKOLL LS-LED Mälarsjukhuset, hus E61, ny- och ombyggnad av Central behandlingsenhet, onkologmottagning m.m. Redovisning av skisshandling Landstingsstyrelsens beslut 1. Landstingsstyrelsen godkänner fortsatt projektering av nybyggnad av Central behandlingsenhet, onkologmottagning i huvudsaklig överensstämmelse med redovisad skisshandling daterad Landstingsstyrelsen ger Service Fastigheter in uppdrag att fortsätta projekteringsarbetet och återkomma med en kalkylhandling för slutligt ställningstagande beträffande kostnad, finansiering och tidplan. Ärendebeskrivning Ny- och ombyggnaden omfattar lokaler för Onkologikliniken och nya Centrala behandlingsenheten (CBE) inklusive Cytostatika beredningscentralen (CBC) vid Mälarsjukhuset. Ombyggnaden sker i befintliga lokaler på plan 2. Konsekvensen av att lösa Onkologens och Centrala behandlingsenheten med en ny byggnad innebär att det frigörs intern yta för åtgärder vid akutkliniken. Produktionskostnaden för ombyggnation i befintliga lokaler samt nybyggnation av hus E61 bedöms till ca 74 mnkr inklusive kostnad för inredning/utrustning Bygg. Prisläge augusti Kostnaden är en kostnadsbedömning. Efter att systemhandlingar har upprättats kommer en kalkylhandling att upprättas. Kommentar Ärendet har behandlats i Landstingsstyrelsens serviceutskott. LLS, ekonomienheten, har yttrat sig över ärendet. Landstinget Sörmland Repslagaregatan Nyköping Fax Tel landstinget.sormland@dll.se ORG NR Y:\Alla\Processer\Administration\Politiskt stöd\ls\2009\(4) April\ 66 MSE ombygg onk\ 66 Mälarsjukhuset, Onkologen.doc Utskriftsdatum: SID 1(2) :28

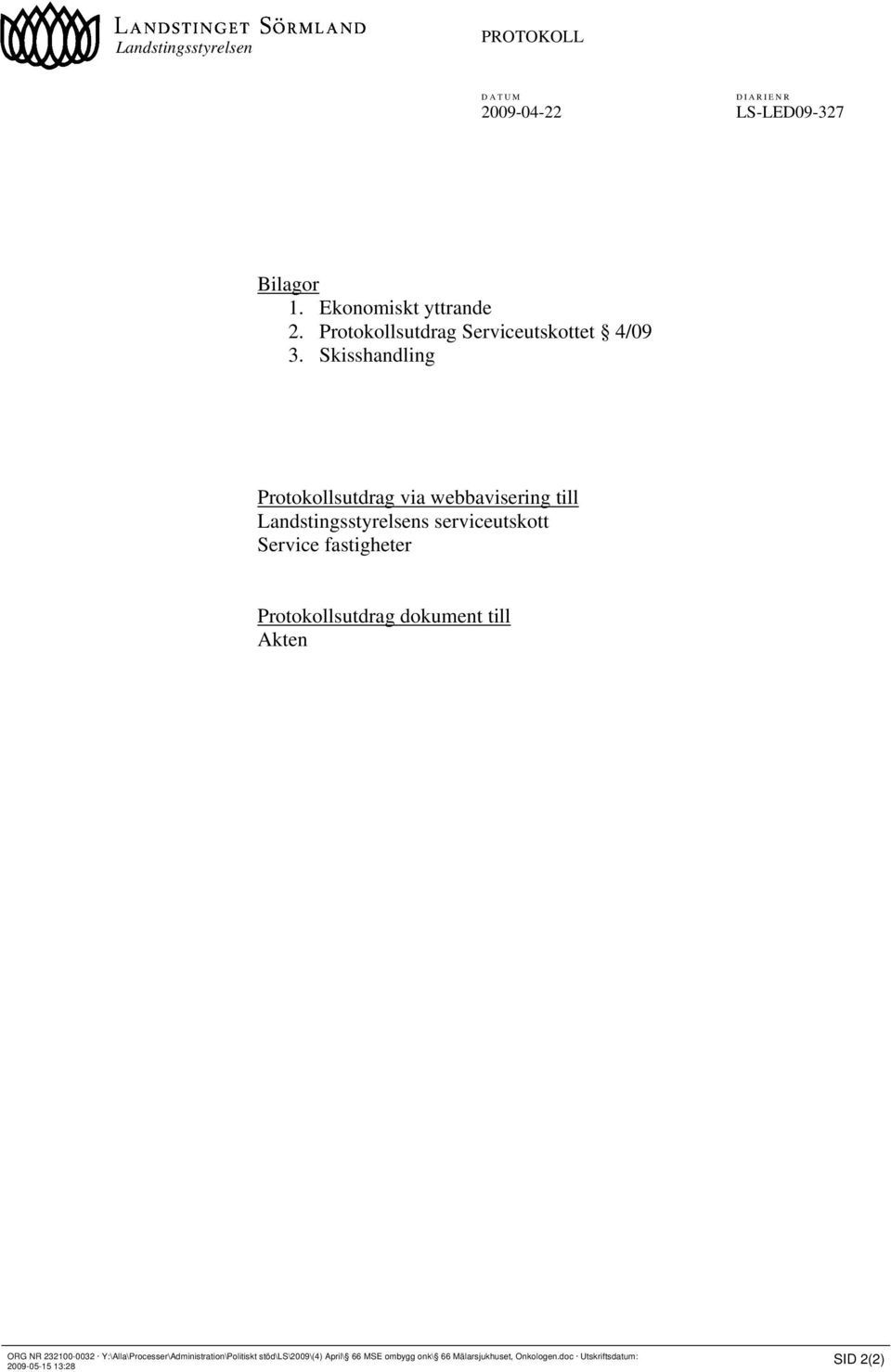

2 Landstingsstyrelsen PROTOKOLL LS-LED Bilagor 1. Ekonomiskt yttrande 2. Protokollsutdrag Serviceutskottet 4/09 3. Skisshandling Protokollsutdrag via webbavisering till Landstingsstyrelsens serviceutskott Service fastigheter Protokollsutdrag dokument till Akten ORG NR Y:\Alla\Processer\Administration\Politiskt stöd\ls\2009\(4) April\ 66 MSE ombygg onk\ 66 Mälarsjukhuset, Onkologen.doc Utskriftsdatum: SID 2(2) :28

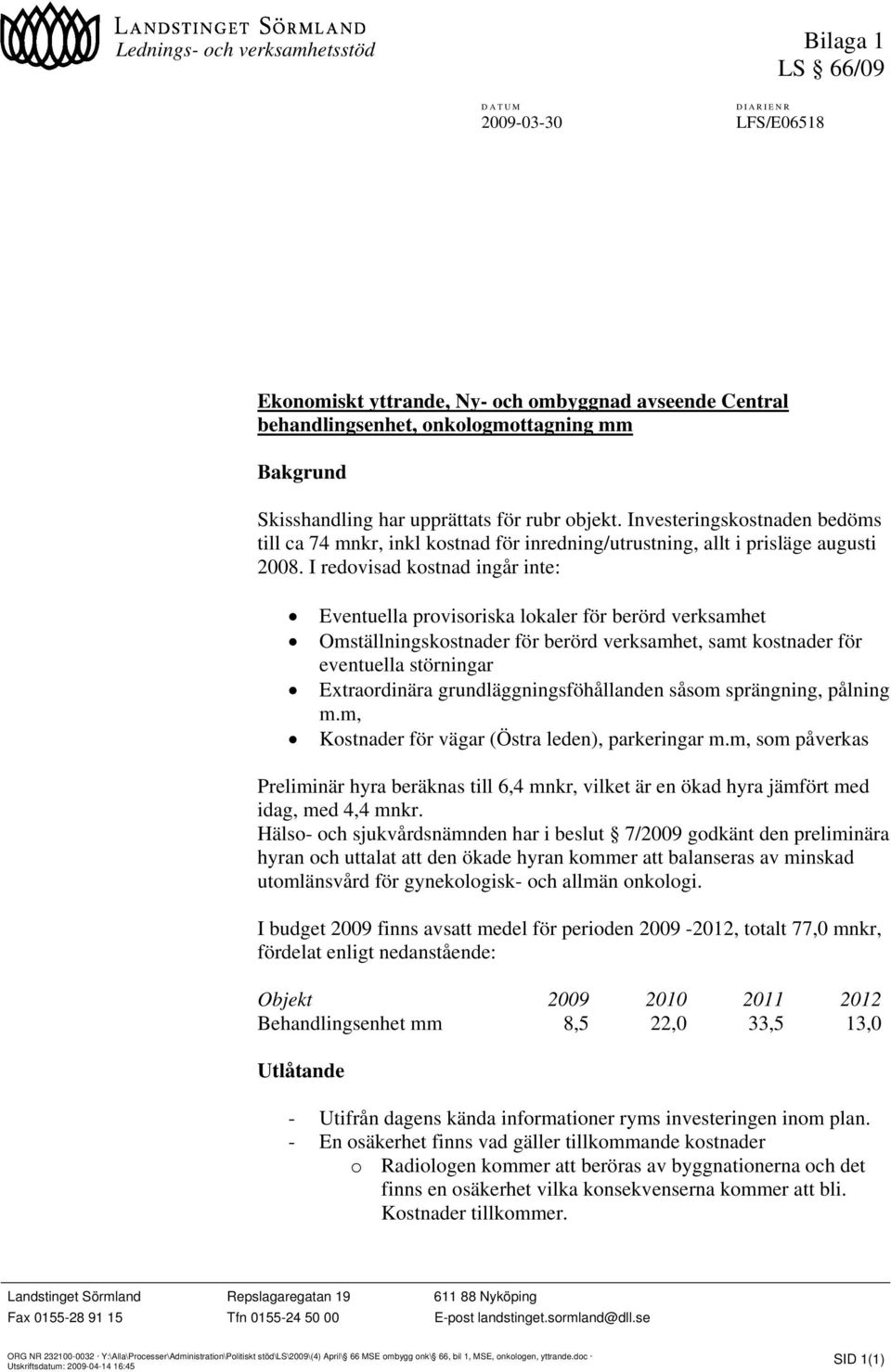

3 Lednings- och verksamhetsstöd Bilaga LFS/E06518 Ekonomiskt yttrande, Ny- och ombyggnad avseende Central behandlingsenhet, onkologmottagning mm Bakgrund Skisshandling har upprättats för rubr objekt. Investeringskostnaden bedöms till ca 74 mnkr, inkl kostnad för inredning/utrustning, allt i prisläge augusti I redovisad kostnad ingår inte: Eventuella provisoriska lokaler för berörd verksamhet Omställningskostnader för berörd verksamhet, samt kostnader för eventuella störningar Extraordinära grundläggningsföhållanden såsom sprängning, pålning m.m, Kostnader för vägar (Östra leden), parkeringar m.m, som påverkas Preliminär hyra beräknas till 6,4 mnkr, vilket är en ökad hyra jämfört med idag, med 4,4 mnkr. Hälso- och sjukvårdsnämnden har i beslut 7/2009 godkänt den preliminära hyran och uttalat att den ökade hyran kommer att balanseras av minskad utomlänsvård för gynekologisk- och allmän onkologi. I budget 2009 finns avsatt medel för perioden , totalt 77,0 mnkr, fördelat enligt nedanstående: Objekt Behandlingsenhet mm 8,5 22,0 33,5 13,0 Utlåtande - Utifrån dagens kända informationer ryms investeringen inom plan. - En osäkerhet finns vad gäller tillkommande kostnader o Radiologen kommer att beröras av byggnationerna och det finns en osäkerhet vilka konsekvenserna kommer att bli. Kostnader tillkommer. Landstinget Sörmland Repslagaregatan Nyköping Fax Tfn E-post landstinget.sormland@dll.se ORG NR Y:\Alla\Processer\Administration\Politiskt stöd\ls\2009\(4) April\ 66 MSE ombygg onk\ 66, bil 1, MSE, onkologen, yttrande.doc SID 1(1) Utskriftsdatum: :45

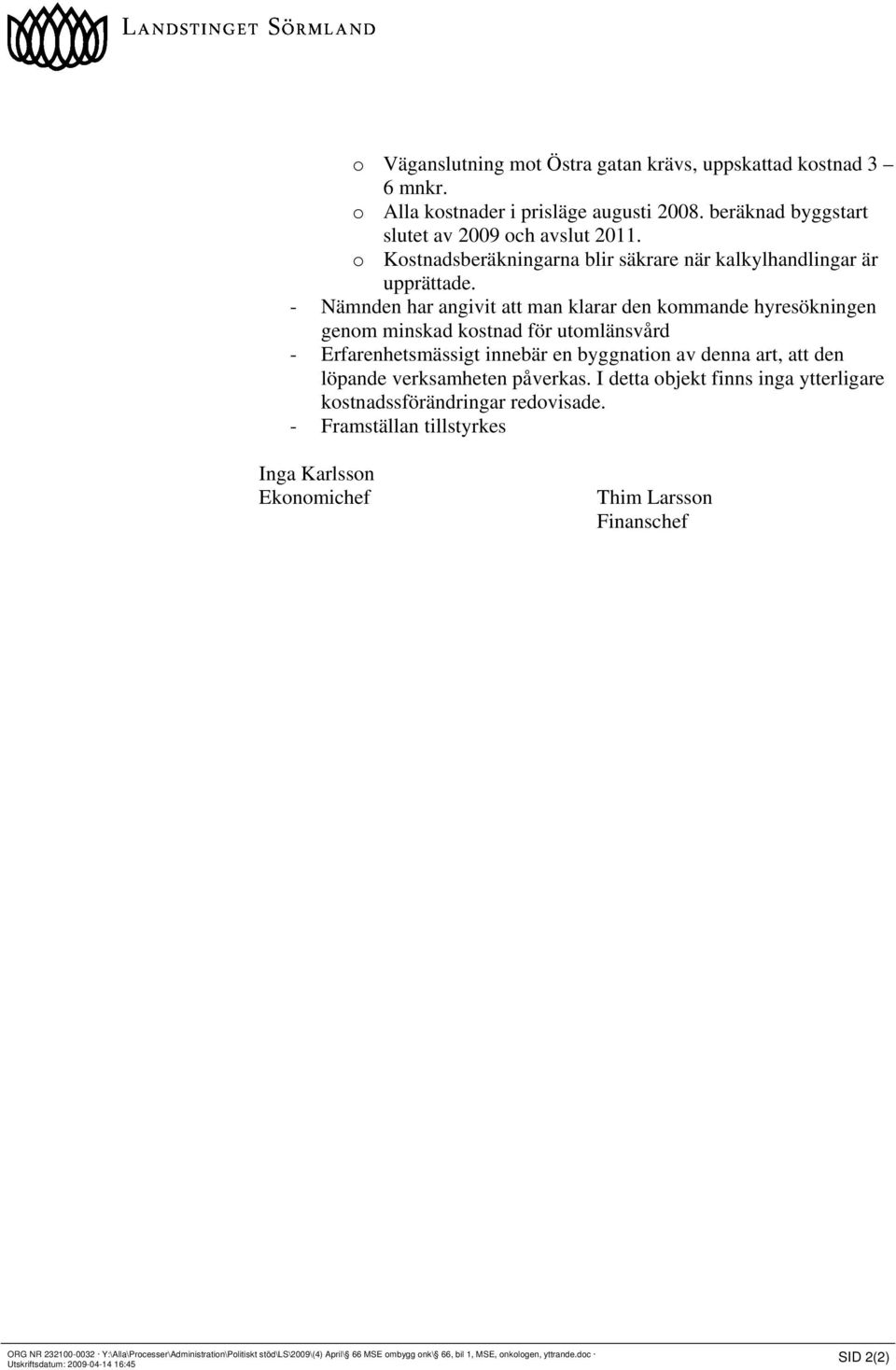

4 o Väganslutning mot Östra gatan krävs, uppskattad kostnad 3 6 mnkr. o Alla kostnader i prisläge augusti beräknad byggstart slutet av 2009 och avslut o Kostnadsberäkningarna blir säkrare när kalkylhandlingar är upprättade. - Nämnden har angivit att man klarar den kommande hyresökningen genom minskad kostnad för utomlänsvård - Erfarenhetsmässigt innebär en byggnation av denna art, att den löpande verksamheten påverkas. I detta objekt finns inga ytterligare kostnadssförändringar redovisade. - Framställan tillstyrkes Inga Karlsson Ekonomichef Thim Larsson Finanschef ORG NR Y:\Alla\Processer\Administration\Politiskt stöd\ls\2009\(4) April\ 66 MSE ombygg onk\ 66, bil 1, MSE, onkologen, yttrande.doc SID 2(2) Utskriftsdatum: :45

5

6

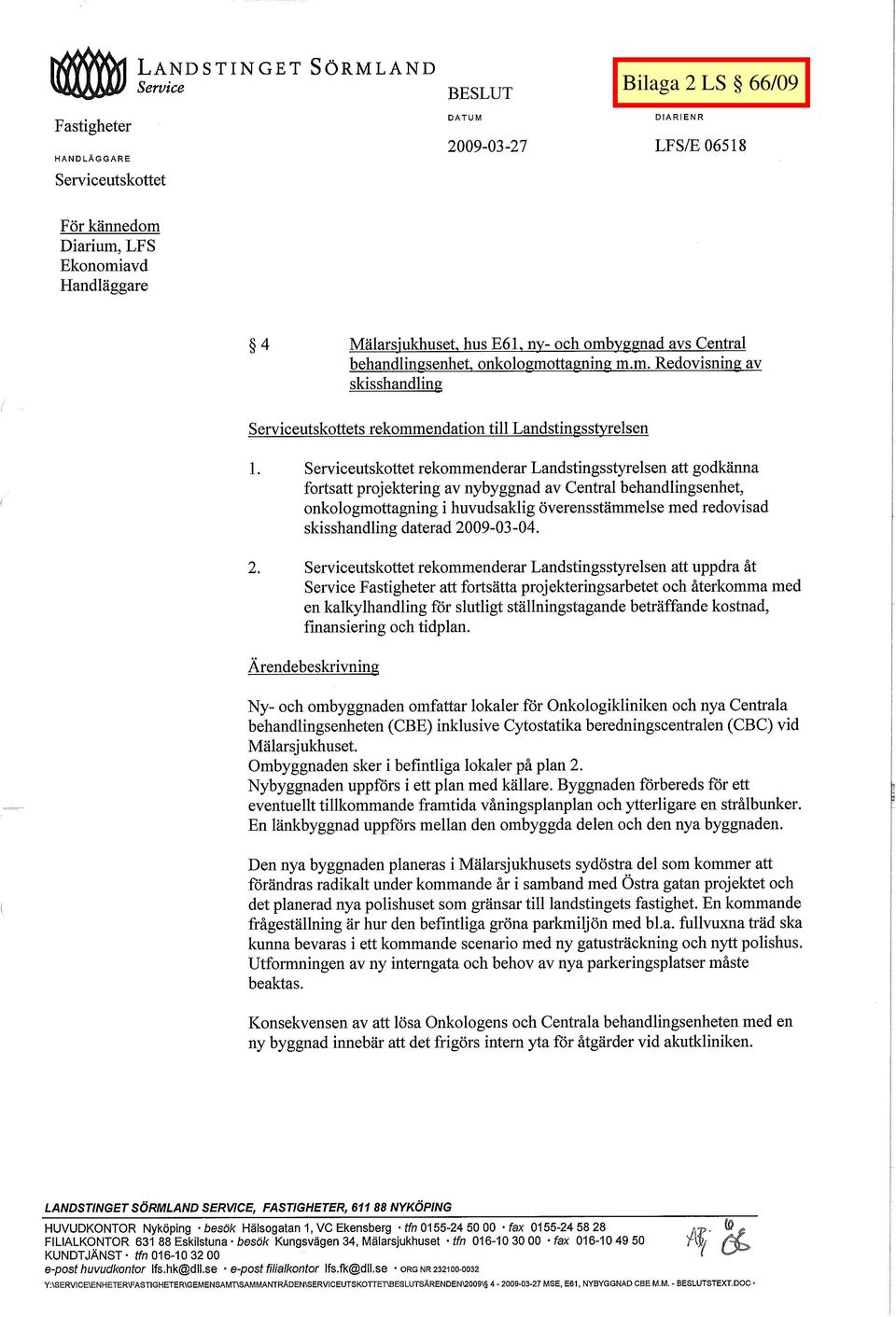

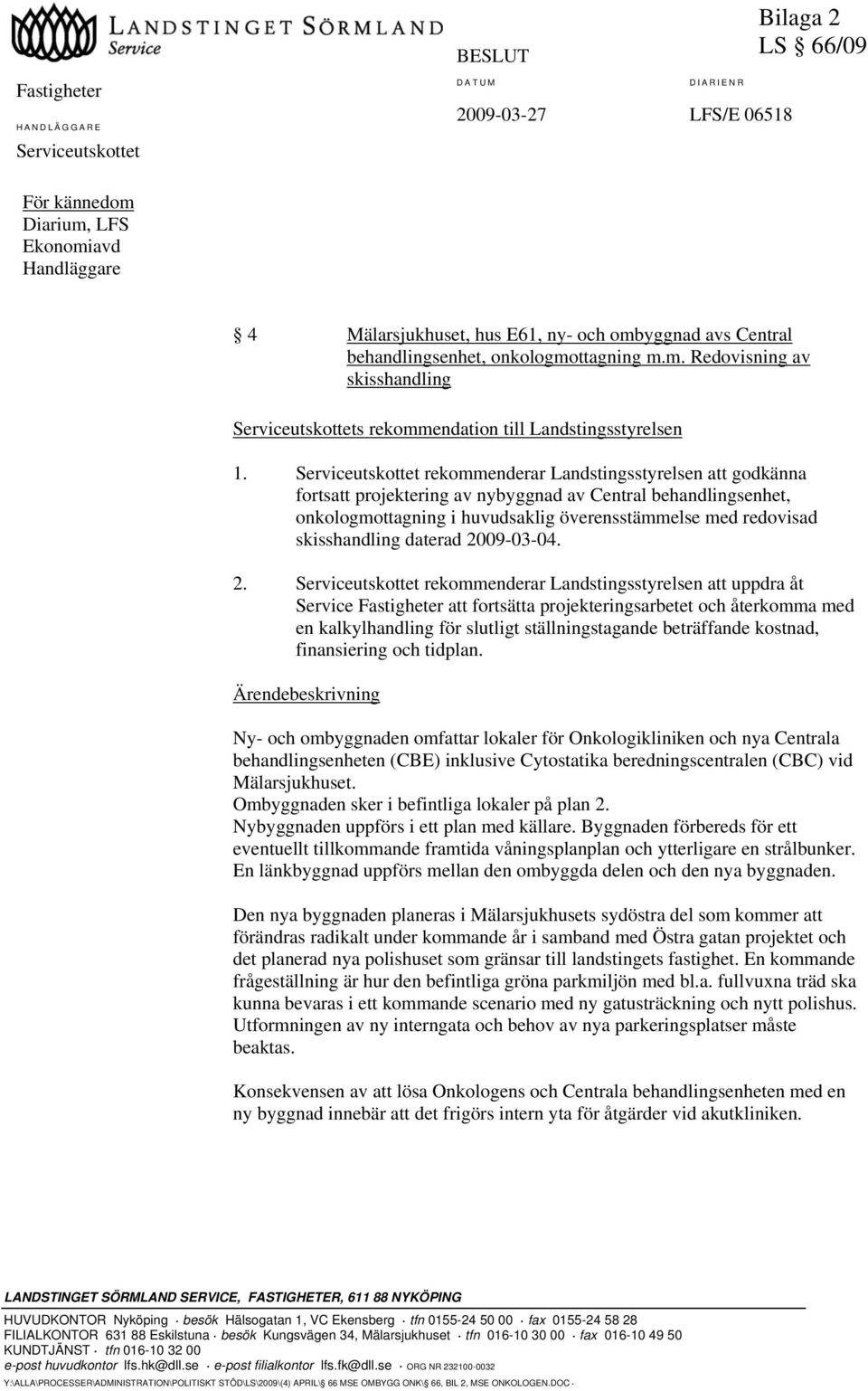

7 BESLUT Bilaga 2 Fastigheter Serviceutskottet LFS/E För kännedom Diarium, LFS Ekonomiavd Handläggare 4 Mälarsjukhuset, hus E61, ny- och ombyggnad avs Central behandlingsenhet, onkologmottagning m.m. Redovisning av skisshandling Serviceutskottets rekommendation till Landstingsstyrelsen 1. Serviceutskottet rekommenderar Landstingsstyrelsen att godkänna fortsatt projektering av nybyggnad av Central behandlingsenhet, onkologmottagning i huvudsaklig överensstämmelse med redovisad skisshandling daterad Serviceutskottet rekommenderar Landstingsstyrelsen att uppdra åt Service Fastigheter att fortsätta projekteringsarbetet och återkomma med en kalkylhandling för slutligt ställningstagande beträffande kostnad, finansiering och tidplan. Ärendebeskrivning Ny- och ombyggnaden omfattar lokaler för Onkologikliniken och nya Centrala behandlingsenheten (CBE) inklusive Cytostatika beredningscentralen (CBC) vid Mälarsjukhuset. Ombyggnaden sker i befintliga lokaler på plan 2. Nybyggnaden uppförs i ett plan med källare. Byggnaden förbereds för ett eventuellt tillkommande framtida våningsplanplan och ytterligare en strålbunker. En länkbyggnad uppförs mellan den ombyggda delen och den nya byggnaden. Den nya byggnaden planeras i Mälarsjukhusets sydöstra del som kommer att förändras radikalt under kommande år i samband med Östra gatan projektet och det planerad nya polishuset som gränsar till landstingets fastighet. En kommande frågeställning är hur den befintliga gröna parkmiljön med bl.a. fullvuxna träd ska kunna bevaras i ett kommande scenario med ny gatusträckning och nytt polishus. Utformningen av ny interngata och behov av nya parkeringsplatser måste beaktas. Konsekvensen av att lösa Onkologens och Centrala behandlingsenheten med en ny byggnad innebär att det frigörs intern yta för åtgärder vid akutkliniken. HUVUDKONTOR Nyköping besök Hälsogatan 1, VC Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 2, MSE ONKOLOGEN.DOC

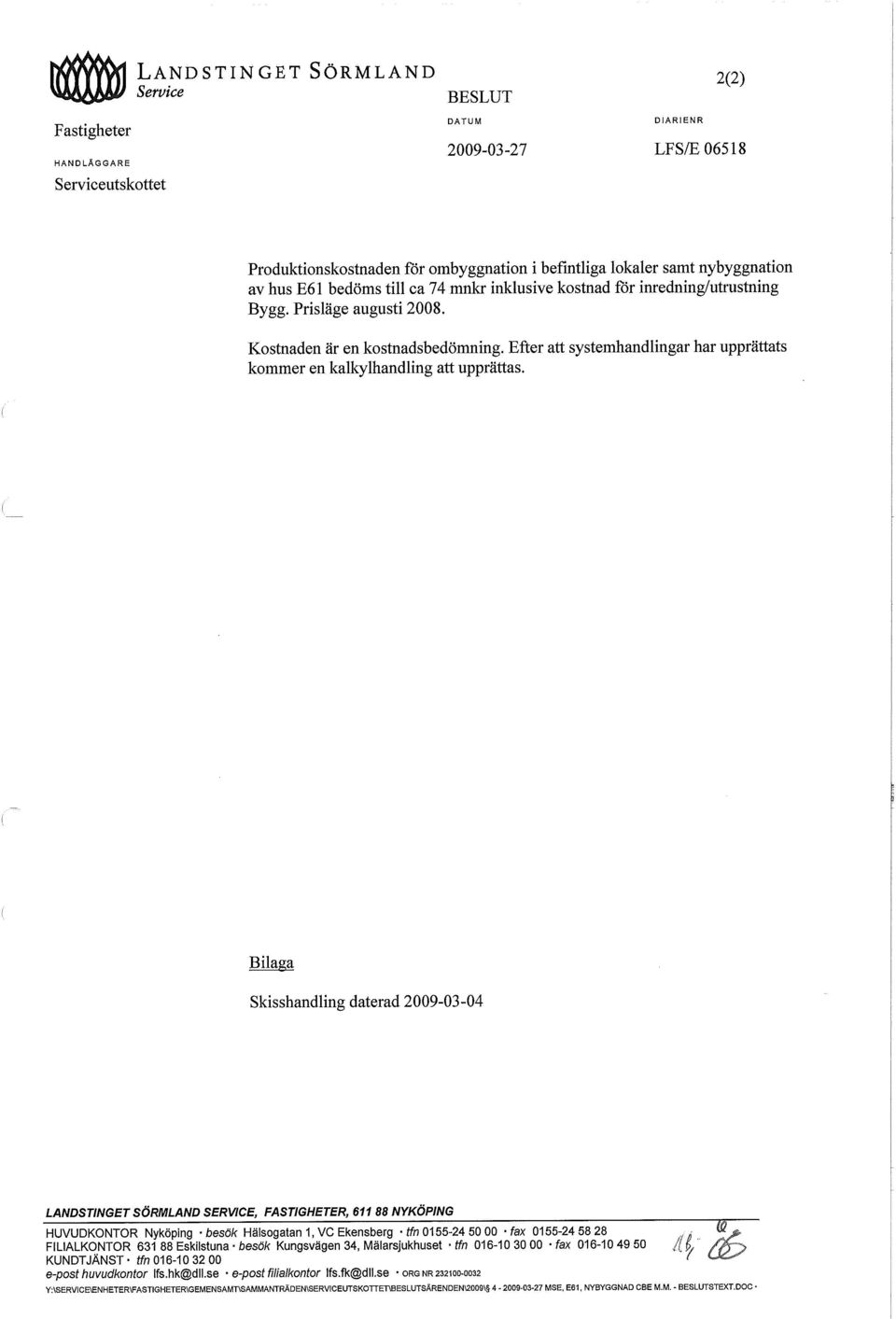

8 BESLUT Bilaga 2 Fastigheter Serviceutskottet LFS/E Produktionskostnaden för ombyggnation i befintliga lokaler samt nybyggnation av hus E61 bedöms till ca 74 mnkr inklusive kostnad för inredning/utrustning Bygg. Prisläge augusti Kostnaden är en kostnadsbedömning. Efter att systemhandlingar har upprättats kommer en kalkylhandling att upprättas. Bilaga Skisshandling daterad HUVUDKONTOR Nyköping besök Hälsogatan 1, VC Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 2, MSE ONKOLOGEN.DOC

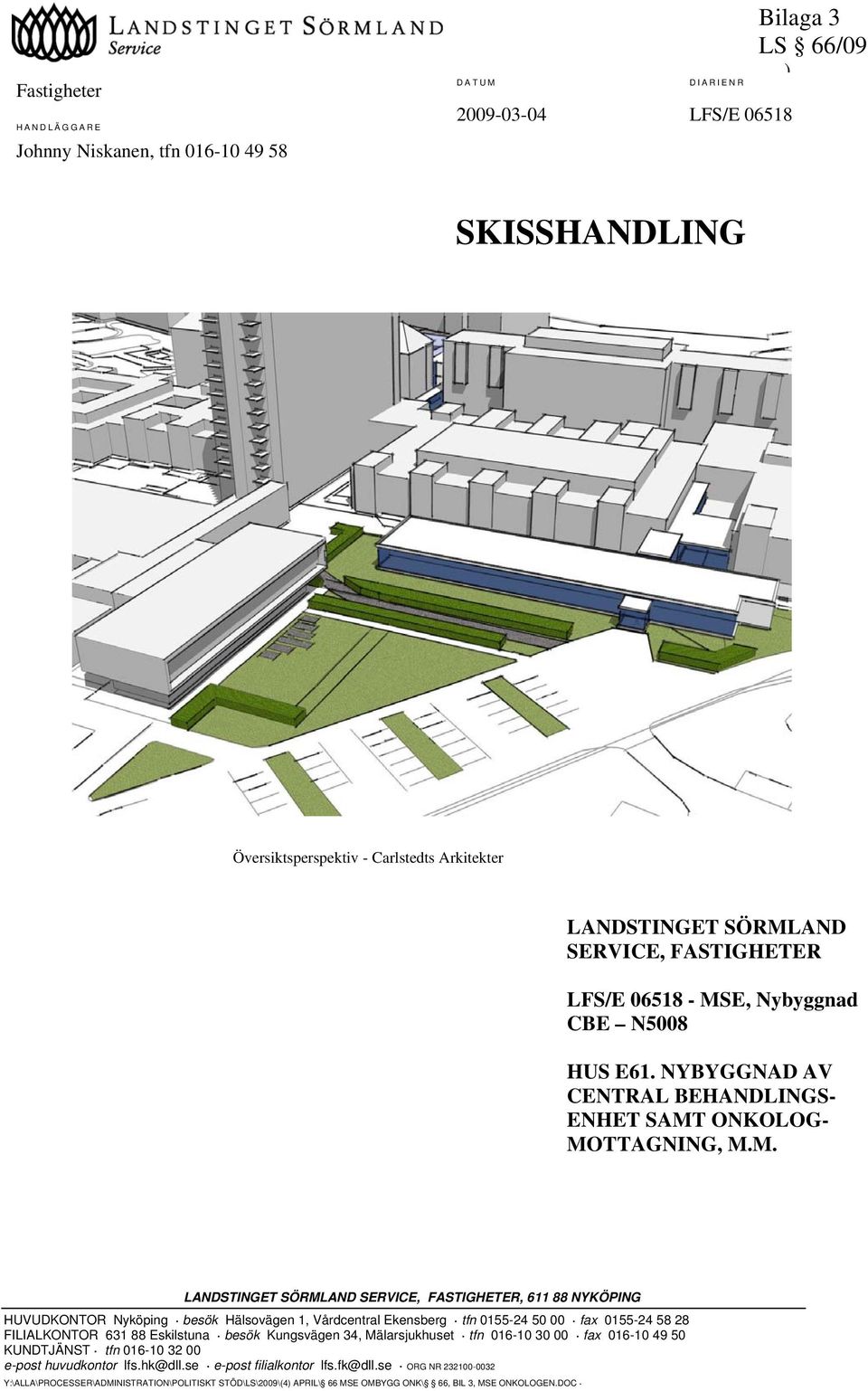

9 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 1(1) SKISSHANDLING Översiktsperspektiv - Carlstedts Arkitekter LANDSTINGET SÖRMLAND SERVICE, FASTIGHETER LFS/E MSE, Nybyggnad CBE N5008 HUS E61. NYBYGGNAD AV CENTRAL BEHANDLINGS- ENHET SAMT ONKOLOG- MOTTAGNING, M.M. HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

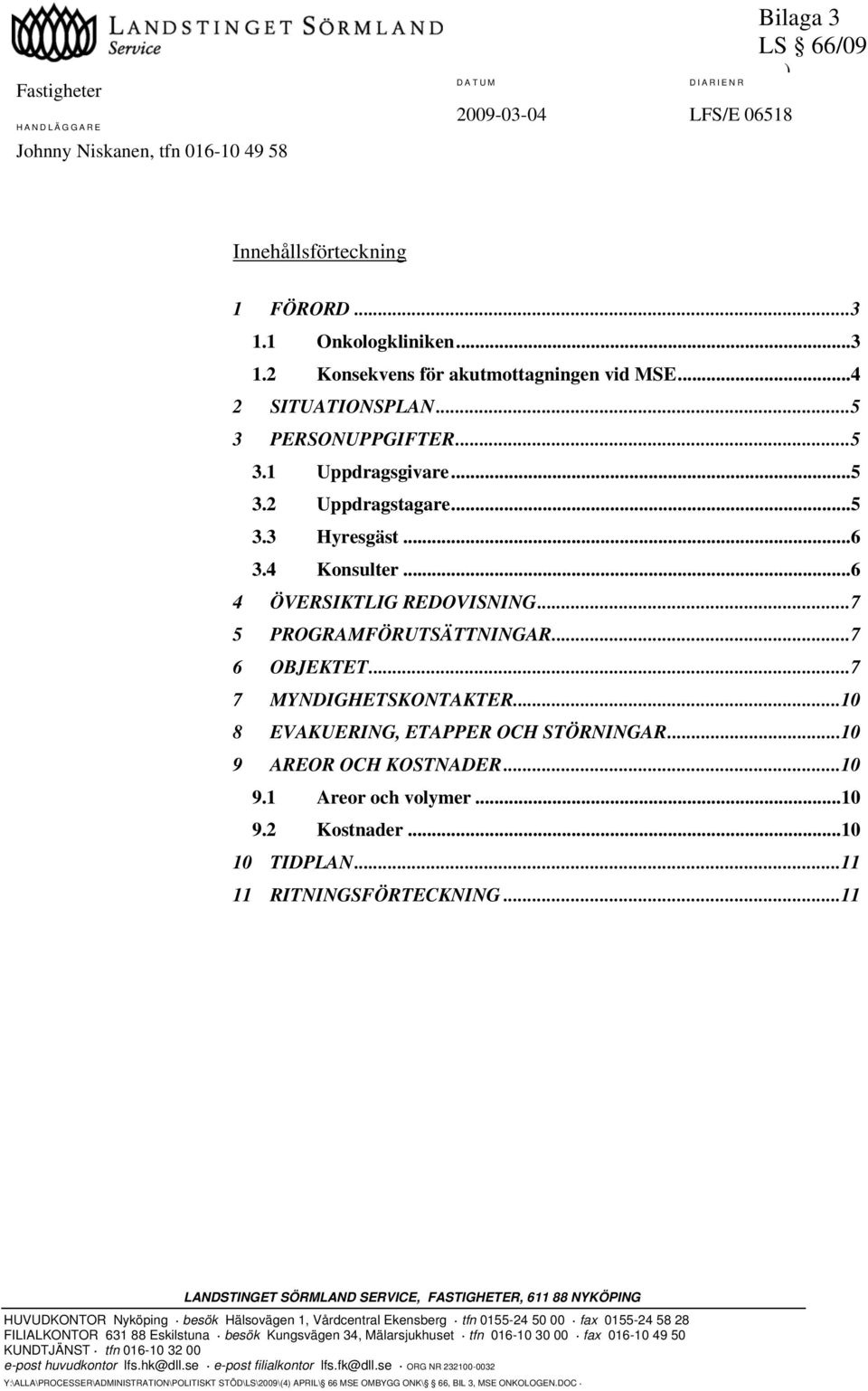

10 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 2(2) Innehållsförteckning 1 FÖRORD Onkologkliniken Konsekvens för akutmottagningen vid MSE SITUATIONSPLAN PERSONUPPGIFTER Uppdragsgivare Uppdragstagare Hyresgäst Konsulter ÖVERSIKTLIG REDOVISNING PROGRAMFÖRUTSÄTTNINGAR OBJEKTET MYNDIGHETSKONTAKTER EVAKUERING, ETAPPER OCH STÖRNINGAR AREOR OCH KOSTNADER Areor och volymer Kostnader TIDPLAN RITNINGSFÖRTECKNING...11 HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

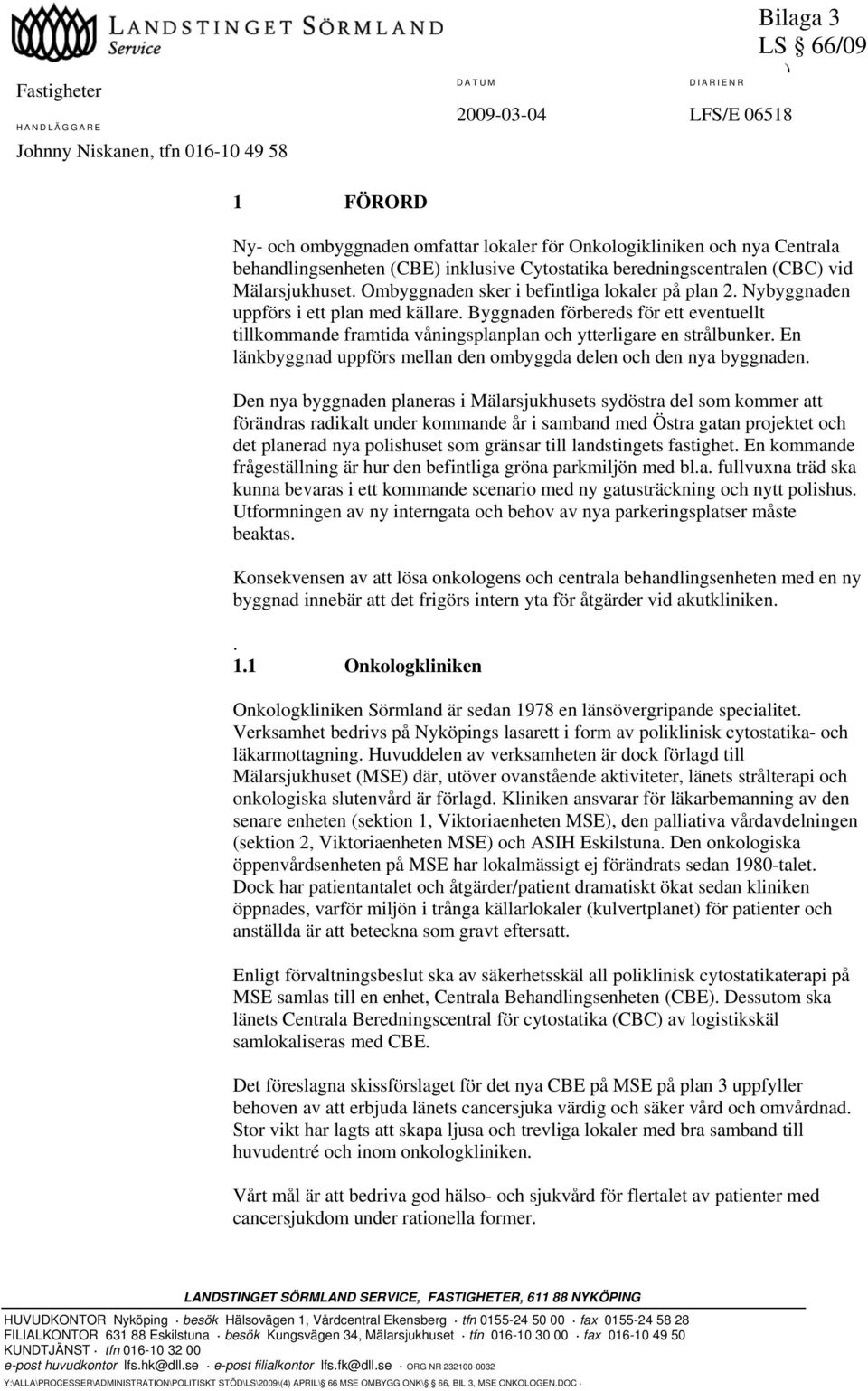

11 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 3(3) 1 FÖRORD Ny- och ombyggnaden omfattar lokaler för Onkologikliniken och nya Centrala behandlingsenheten (CBE) inklusive Cytostatika beredningscentralen (CBC) vid Mälarsjukhuset. Ombyggnaden sker i befintliga lokaler på plan 2. Nybyggnaden uppförs i ett plan med källare. Byggnaden förbereds för ett eventuellt tillkommande framtida våningsplanplan och ytterligare en strålbunker. En länkbyggnad uppförs mellan den ombyggda delen och den nya byggnaden. Den nya byggnaden planeras i Mälarsjukhusets sydöstra del som kommer att förändras radikalt under kommande år i samband med Östra gatan projektet och det planerad nya polishuset som gränsar till landstingets fastighet. En kommande frågeställning är hur den befintliga gröna parkmiljön med bl.a. fullvuxna träd ska kunna bevaras i ett kommande scenario med ny gatusträckning och nytt polishus. Utformningen av ny interngata och behov av nya parkeringsplatser måste beaktas. Konsekvensen av att lösa onkologens och centrala behandlingsenheten med en ny byggnad innebär att det frigörs intern yta för åtgärder vid akutkliniken Onkologkliniken Onkologkliniken Sörmland är sedan 1978 en länsövergripande specialitet. Verksamhet bedrivs på Nyköpings lasarett i form av poliklinisk cytostatika- och läkarmottagning. Huvuddelen av verksamheten är dock förlagd till Mälarsjukhuset (MSE) där, utöver ovanstående aktiviteter, länets strålterapi och onkologiska slutenvård är förlagd. Kliniken ansvarar för läkarbemanning av den senare enheten (sektion 1, Viktoriaenheten MSE), den palliativa vårdavdelningen (sektion 2, Viktoriaenheten MSE) och ASIH Eskilstuna. Den onkologiska öppenvårdsenheten på MSE har lokalmässigt ej förändrats sedan 1980-talet. Dock har patientantalet och åtgärder/patient dramatiskt ökat sedan kliniken öppnades, varför miljön i trånga källarlokaler (kulvertplanet) för patienter och anställda är att beteckna som gravt eftersatt. Enligt förvaltningsbeslut ska av säkerhetsskäl all poliklinisk cytostatikaterapi på MSE samlas till en enhet, Centrala Behandlingsenheten (CBE). Dessutom ska länets Centrala Beredningscentral för cytostatika (CBC) av logistikskäl samlokaliseras med CBE. Det föreslagna skissförslaget för det nya CBE på MSE på plan 3 uppfyller behoven av att erbjuda länets cancersjuka värdig och säker vård och omvårdnad. Stor vikt har lagts att skapa ljusa och trevliga lokaler med bra samband till huvudentré och inom onkologkliniken. Vårt mål är att bedriva god hälso- och sjukvård för flertalet av patienter med cancersjukdom under rationella former. HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

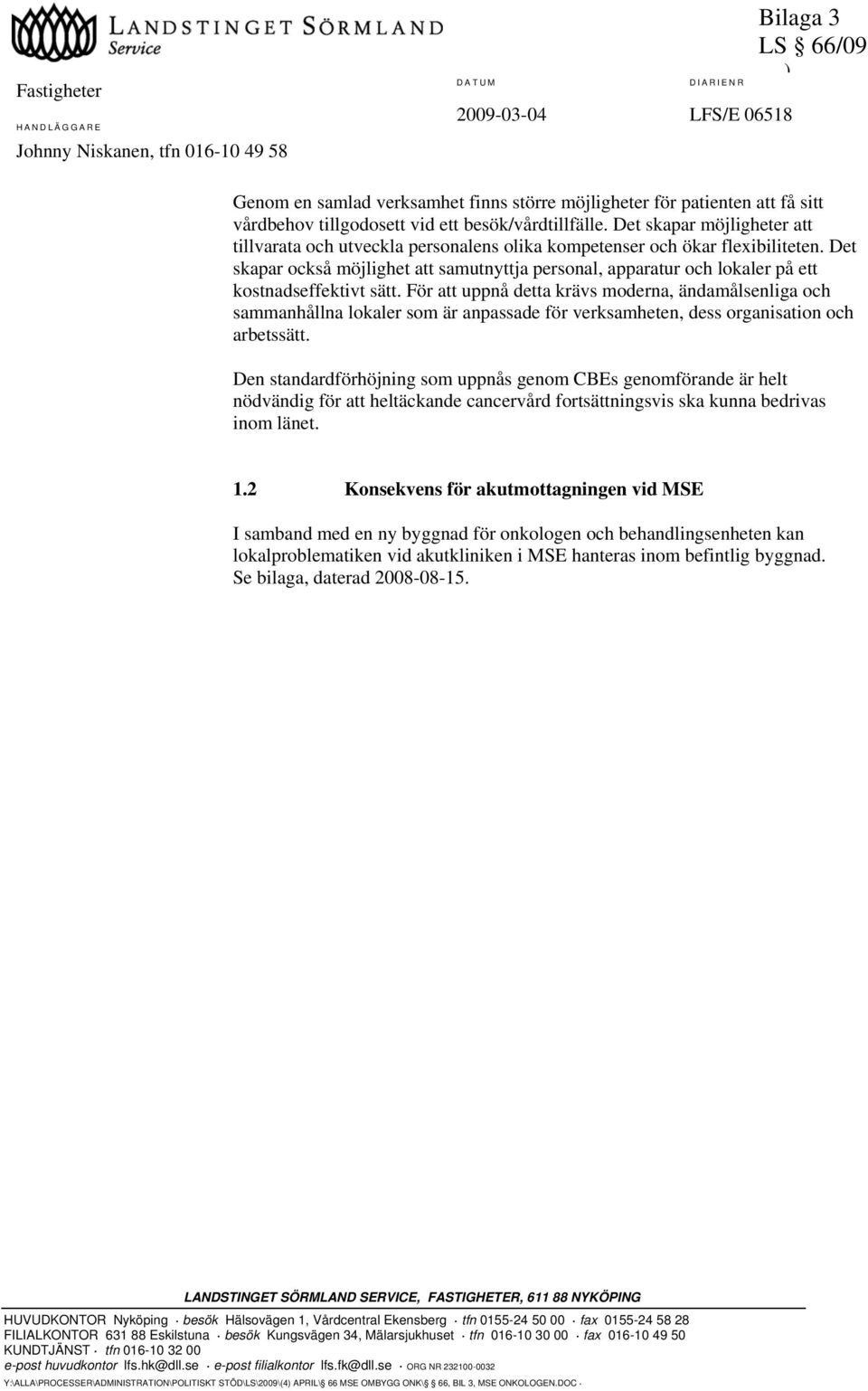

12 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 4(4) Genom en samlad verksamhet finns större möjligheter för patienten att få sitt vårdbehov tillgodosett vid ett besök/vårdtillfälle. Det skapar möjligheter att tillvarata och utveckla personalens olika kompetenser och ökar flexibiliteten. Det skapar också möjlighet att samutnyttja personal, apparatur och lokaler på ett kostnadseffektivt sätt. För att uppnå detta krävs moderna, ändamålsenliga och sammanhållna lokaler som är anpassade för verksamheten, dess organisation och arbetssätt. Den standardförhöjning som uppnås genom CBEs genomförande är helt nödvändig för att heltäckande cancervård fortsättningsvis ska kunna bedrivas inom länet. 1.2 Konsekvens för akutmottagningen vid MSE I samband med en ny byggnad för onkologen och behandlingsenheten kan lokalproblematiken vid akutkliniken i MSE hanteras inom befintlig byggnad. Se bilaga, daterad HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

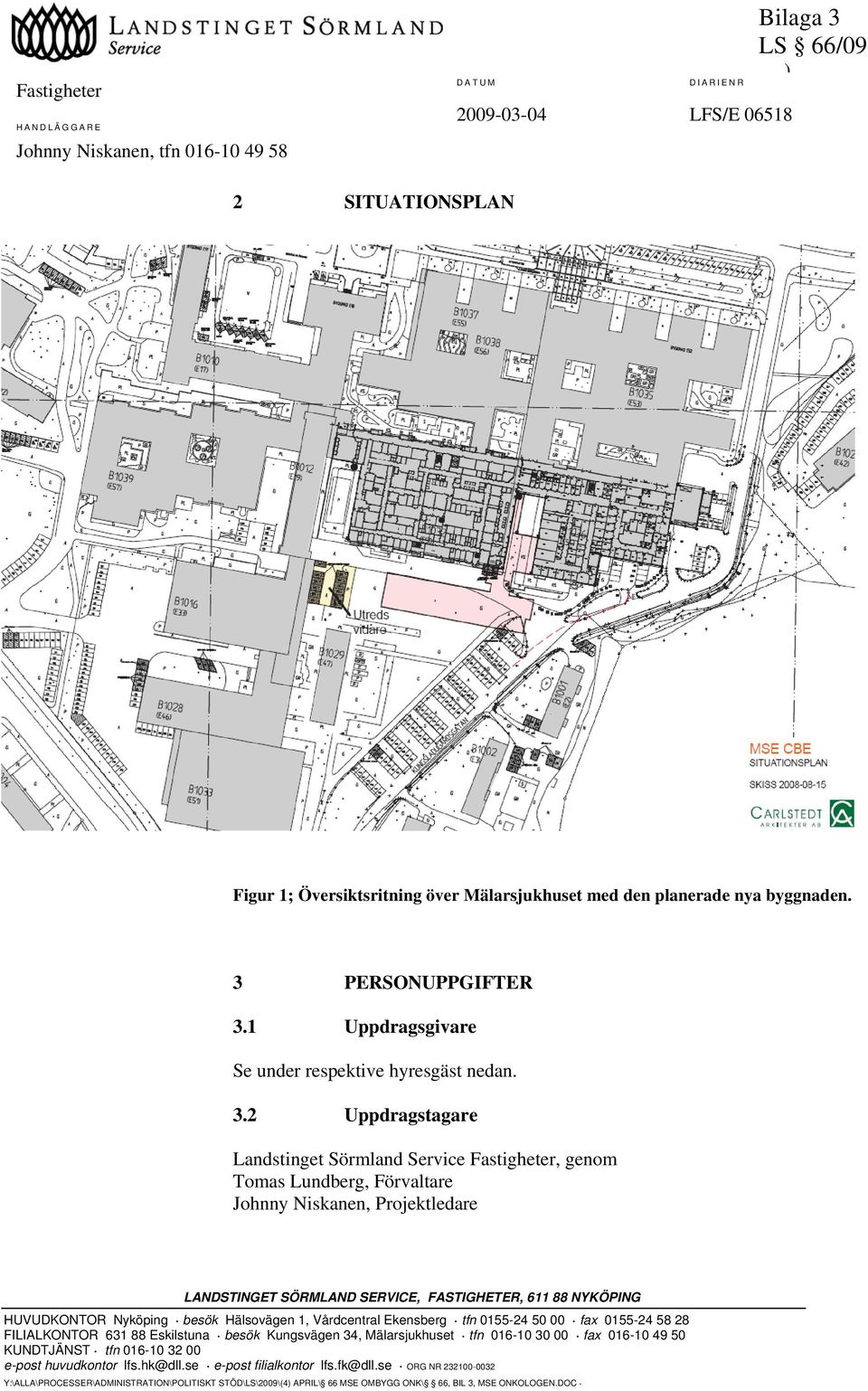

13 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 5(5) 2 SITUATIONSPLAN Figur 1; Översiktsritning över Mälarsjukhuset med den planerade nya byggnaden. 3 PERSONUPPGIFTER 3.1 Uppdragsgivare Se under respektive hyresgäst nedan. 3.2 Uppdragstagare Landstinget Sörmland Service Fastigheter, genom Tomas Lundberg, Förvaltare Johnny Niskanen, Projektledare HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

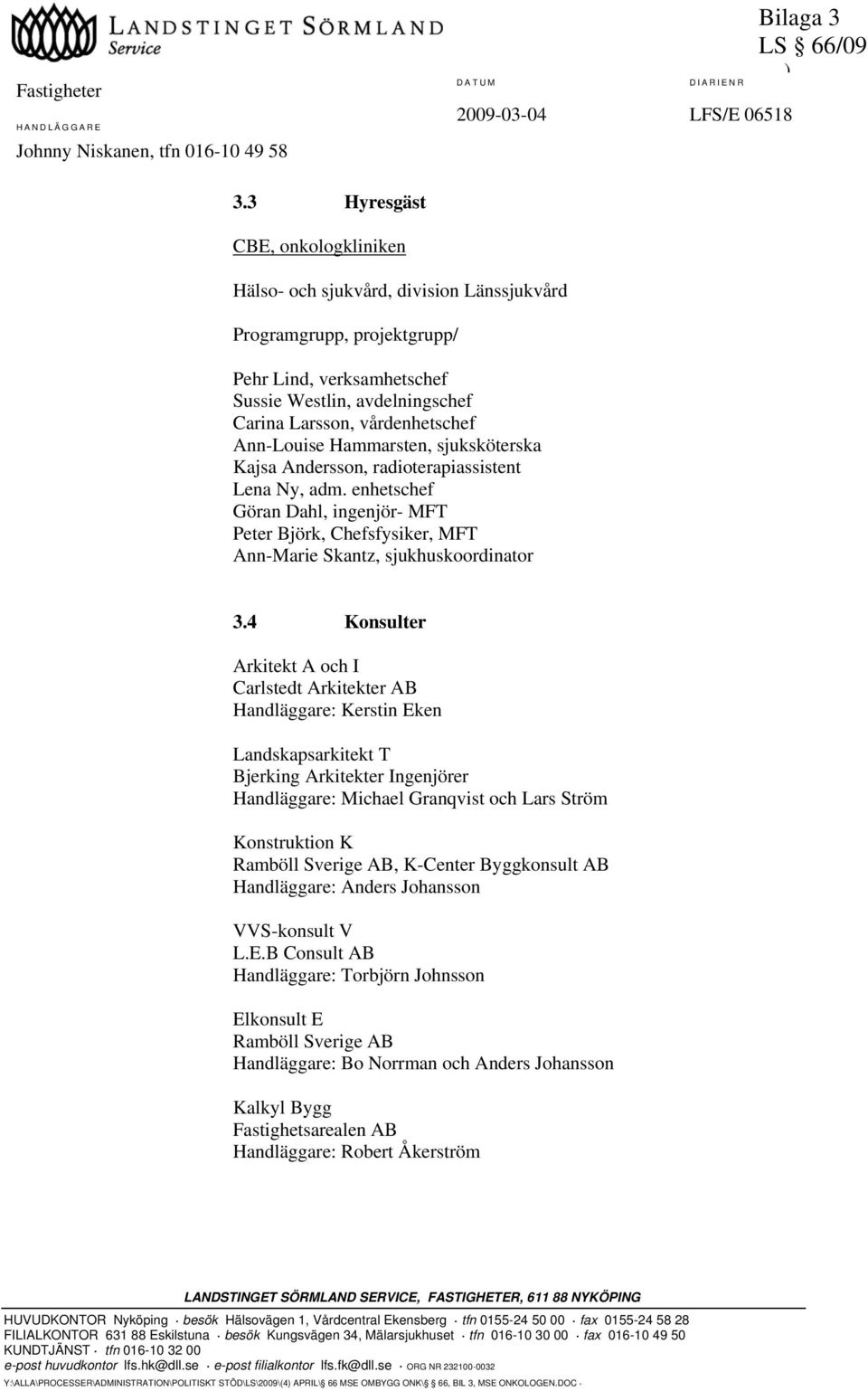

14 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 6(6) 3.3 Hyresgäst CBE, onkologkliniken Hälso- och sjukvård, division Länssjukvård Programgrupp, projektgrupp/ Pehr Lind, verksamhetschef Sussie Westlin, avdelningschef Carina Larsson, vårdenhetschef Ann-Louise Hammarsten, sjuksköterska Kajsa Andersson, radioterapiassistent Lena Ny, adm. enhetschef Göran Dahl, ingenjör- MFT Peter Björk, Chefsfysiker, MFT Ann-Marie Skantz, sjukhuskoordinator 3.4 Konsulter Arkitekt A och I Carlstedt Arkitekter AB Handläggare: Kerstin Eken Landskapsarkitekt T Bjerking Arkitekter Ingenjörer Handläggare: Michael Granqvist och Lars Ström Konstruktion K Ramböll Sverige AB, K-Center Byggkonsult AB Handläggare: Anders Johansson VVS-konsult V L.E.B Consult AB Handläggare: Torbjörn Johnsson Elkonsult E Ramböll Sverige AB Handläggare: Bo Norrman och Anders Johansson Kalkyl Bygg Fastighetsarealen AB Handläggare: Robert Åkerström HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

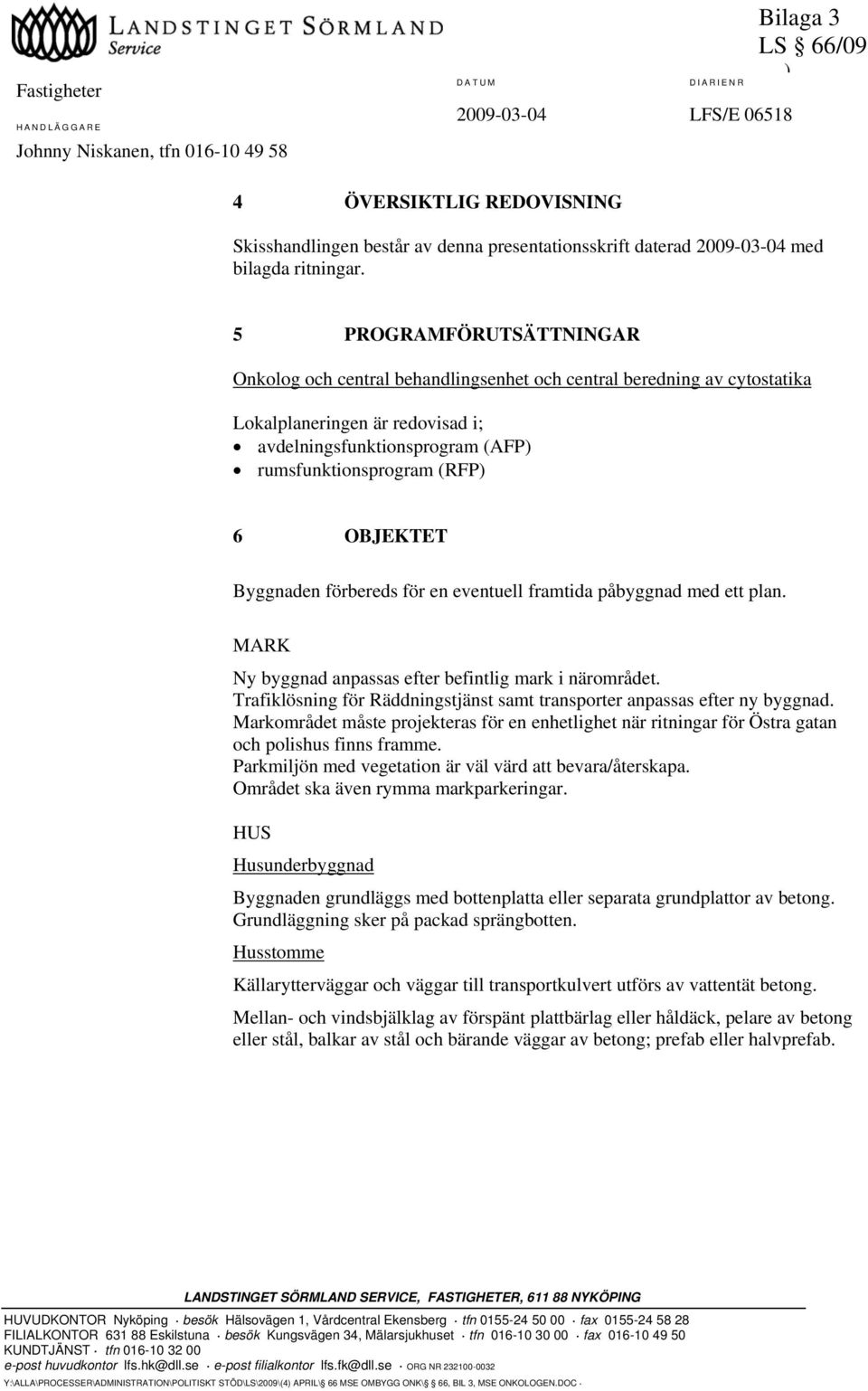

15 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 7(7) 4 ÖVERSIKTLIG REDOVISNING Skisshandlingen består av denna presentationsskrift daterad med bilagda ritningar. 5 PROGRAMFÖRUTSÄTTNINGAR Onkolog och central behandlingsenhet och central beredning av cytostatika Lokalplaneringen är redovisad i; avdelningsfunktionsprogram (AFP) rumsfunktionsprogram (RFP) 6 OBJEKTET Byggnaden förbereds för en eventuell framtida påbyggnad med ett plan. MARK Ny byggnad anpassas efter befintlig mark i närområdet. Trafiklösning för Räddningstjänst samt transporter anpassas efter ny byggnad. Markområdet måste projekteras för en enhetlighet när ritningar för Östra gatan och polishus finns framme. Parkmiljön med vegetation är väl värd att bevara/återskapa. Området ska även rymma markparkeringar. HUS Husunderbyggnad Byggnaden grundläggs med bottenplatta eller separata grundplattor av betong. Grundläggning sker på packad sprängbotten. Husstomme Källarytterväggar och väggar till transportkulvert utförs av vattentät betong. Mellan- och vindsbjälklag av förspänt plattbärlag eller håldäck, pelare av betong eller stål, balkar av stål och bärande väggar av betong; prefab eller halvprefab. HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

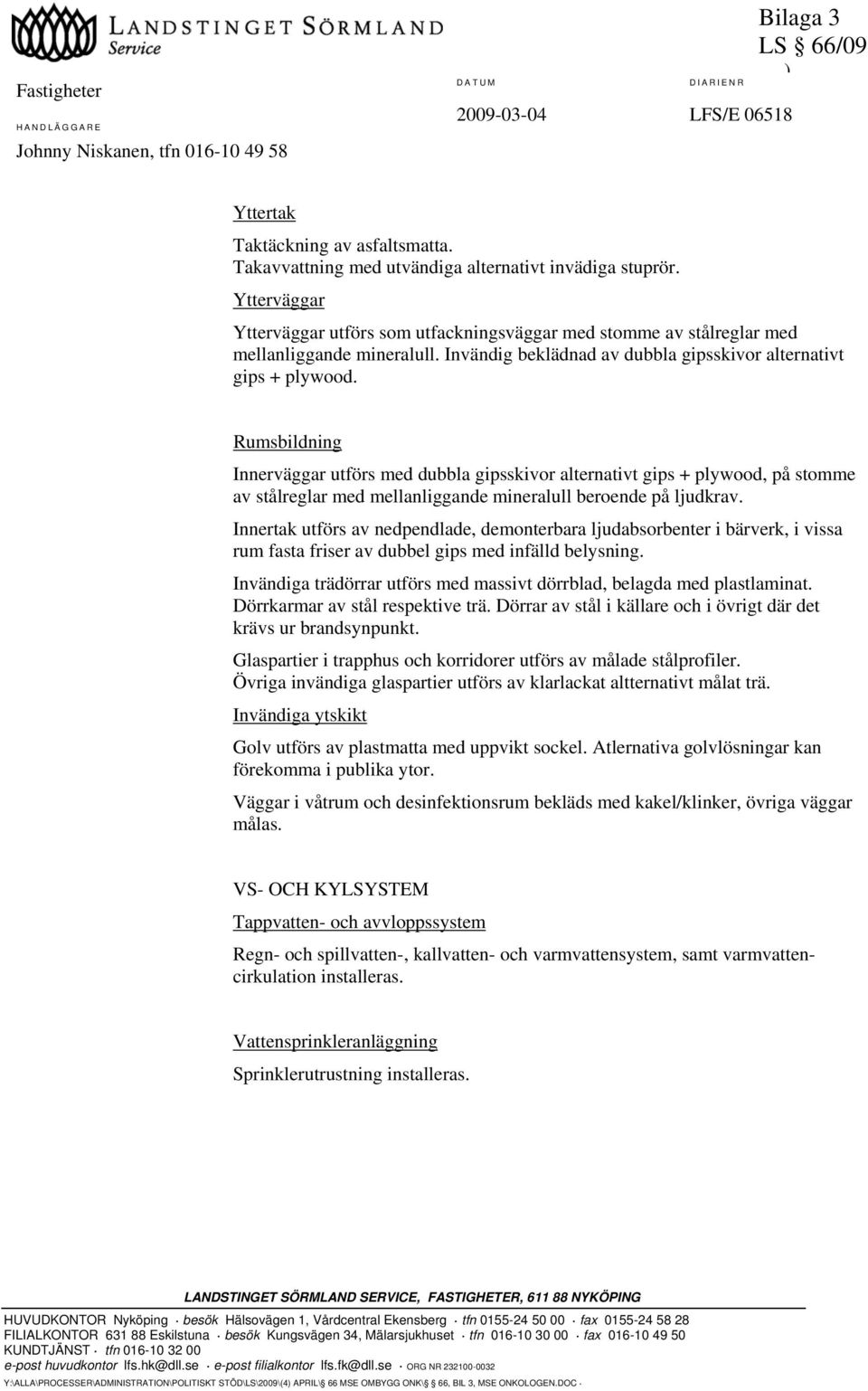

16 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 8(8) Yttertak Taktäckning av asfaltsmatta. Takavvattning med utvändiga alternativt invädiga stuprör. Ytterväggar Ytterväggar utförs som utfackningsväggar med stomme av stålreglar med mellanliggande mineralull. Invändig beklädnad av dubbla gipsskivor alternativt gips + plywood. Rumsbildning Innerväggar utförs med dubbla gipsskivor alternativt gips + plywood, på stomme av stålreglar med mellanliggande mineralull beroende på ljudkrav. Innertak utförs av nedpendlade, demonterbara ljudabsorbenter i bärverk, i vissa rum fasta friser av dubbel gips med infälld belysning. Invändiga trädörrar utförs med massivt dörrblad, belagda med plastlaminat. Dörrkarmar av stål respektive trä. Dörrar av stål i källare och i övrigt där det krävs ur brandsynpunkt. Glaspartier i trapphus och korridorer utförs av målade stålprofiler. Övriga invändiga glaspartier utförs av klarlackat altternativt målat trä. Invändiga ytskikt Golv utförs av plastmatta med uppvikt sockel. Atlernativa golvlösningar kan förekomma i publika ytor. Väggar i våtrum och desinfektionsrum bekläds med kakel/klinker, övriga väggar målas. VS- OCH KYLSYSTEM Tappvatten- och avvloppssystem Regn- och spillvatten-, kallvatten- och varmvattensystem, samt varmvattencirkulation installeras. Vattensprinkleranläggning Sprinklerutrustning installeras. HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

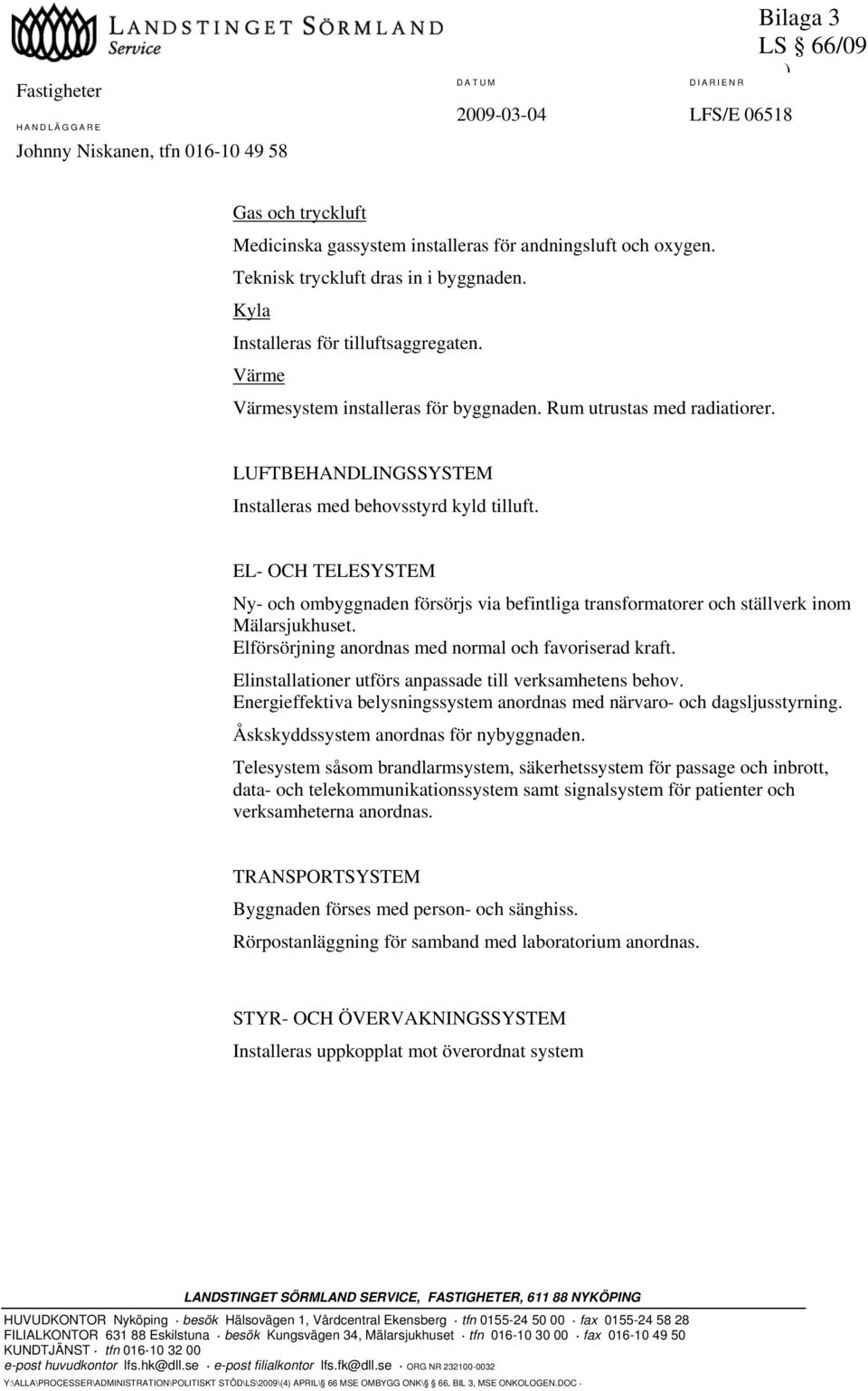

17 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 9(9) Gas och tryckluft Medicinska gassystem installeras för andningsluft och oxygen. Teknisk tryckluft dras in i byggnaden. Kyla Installeras för tilluftsaggregaten. Värme Värmesystem installeras för byggnaden. Rum utrustas med radiatiorer. LUFTBEHANDLINGSSYSTEM Installeras med behovsstyrd kyld tilluft. EL- OCH TELESYSTEM Ny- och ombyggnaden försörjs via befintliga transformatorer och ställverk inom Mälarsjukhuset. Elförsörjning anordnas med normal och favoriserad kraft. Elinstallationer utförs anpassade till verksamhetens behov. Energieffektiva belysningssystem anordnas med närvaro- och dagsljusstyrning. Åskskyddssystem anordnas för nybyggnaden. Telesystem såsom brandlarmsystem, säkerhetssystem för passage och inbrott, data- och telekommunikationssystem samt signalsystem för patienter och verksamheterna anordnas. TRANSPORTSYSTEM Byggnaden förses med person- och sänghiss. Rörpostanläggning för samband med laboratorium anordnas. STYR- OCH ÖVERVAKNINGSSYSTEM Installeras uppkopplat mot överordnat system HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

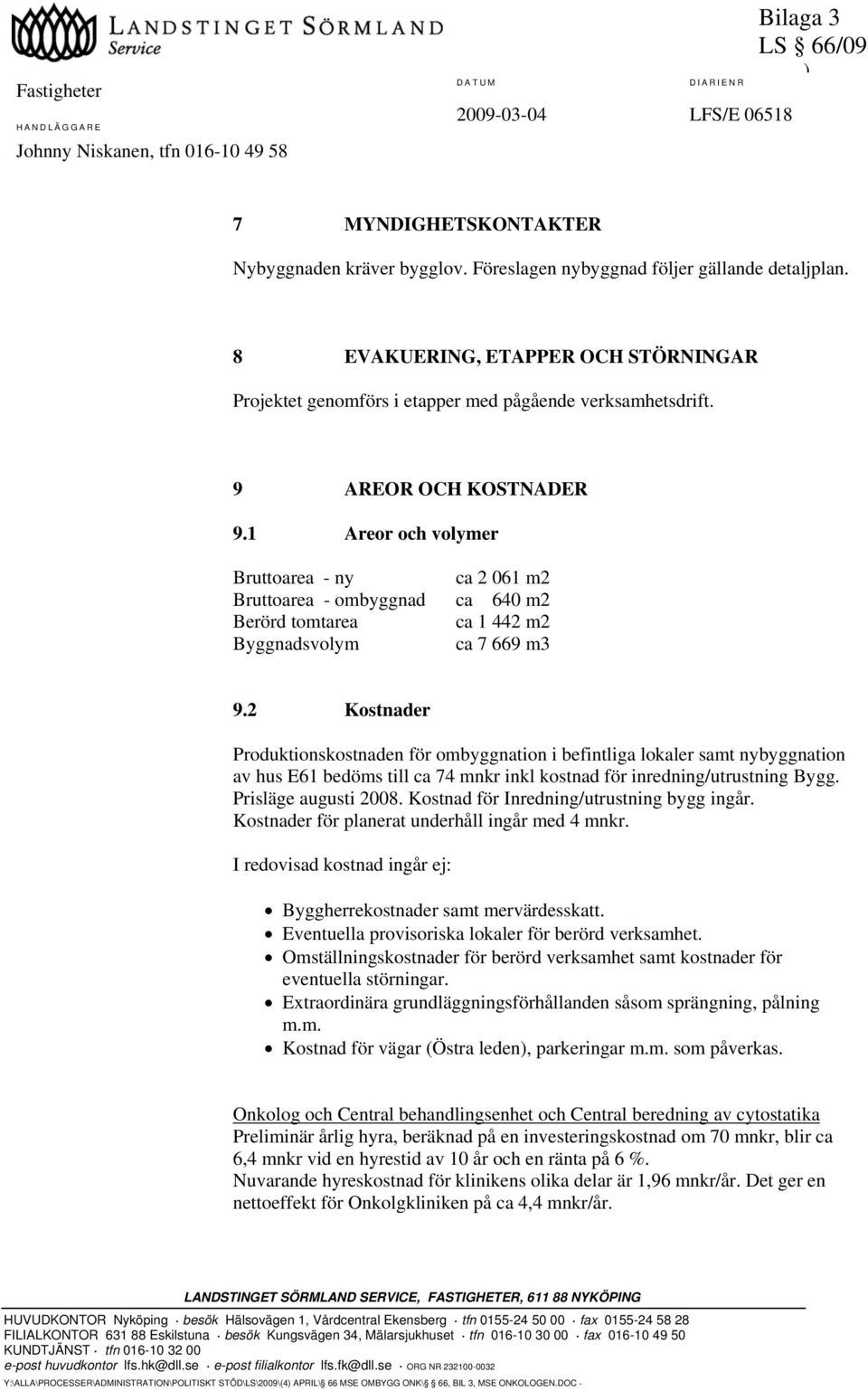

18 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 10(10) 7 MYNDIGHETSKONTAKTER Nybyggnaden kräver bygglov. Föreslagen nybyggnad följer gällande detaljplan. 8 EVAKUERING, ETAPPER OCH STÖRNINGAR Projektet genomförs i etapper med pågående verksamhetsdrift. 9 AREOR OCH KOSTNADER 9.1 Areor och volymer Bruttoarea - ny ca m2 Bruttoarea - ombyggnad ca 640 m2 Berörd tomtarea ca m2 Byggnadsvolym ca m3 9.2 Kostnader Produktionskostnaden för ombyggnation i befintliga lokaler samt nybyggnation av hus E61 bedöms till ca 74 mnkr inkl kostnad för inredning/utrustning Bygg. Prisläge augusti Kostnad för Inredning/utrustning bygg ingår. Kostnader för planerat underhåll ingår med 4 mnkr. I redovisad kostnad ingår ej: Byggherrekostnader samt mervärdesskatt. Eventuella provisoriska lokaler för berörd verksamhet. Omställningskostnader för berörd verksamhet samt kostnader för eventuella störningar. Extraordinära grundläggningsförhållanden såsom sprängning, pålning m.m. Kostnad för vägar (Östra leden), parkeringar m.m. som påverkas. Onkolog och Central behandlingsenhet och Central beredning av cytostatika Preliminär årlig hyra, beräknad på en investeringskostnad om 70 mnkr, blir ca 6,4 mnkr vid en hyrestid av 10 år och en ränta på 6 %. Nuvarande hyreskostnad för klinikens olika delar är 1,96 mnkr/år. Det ger en nettoeffekt för Onkolgkliniken på ca 4,4 mnkr/år. HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC

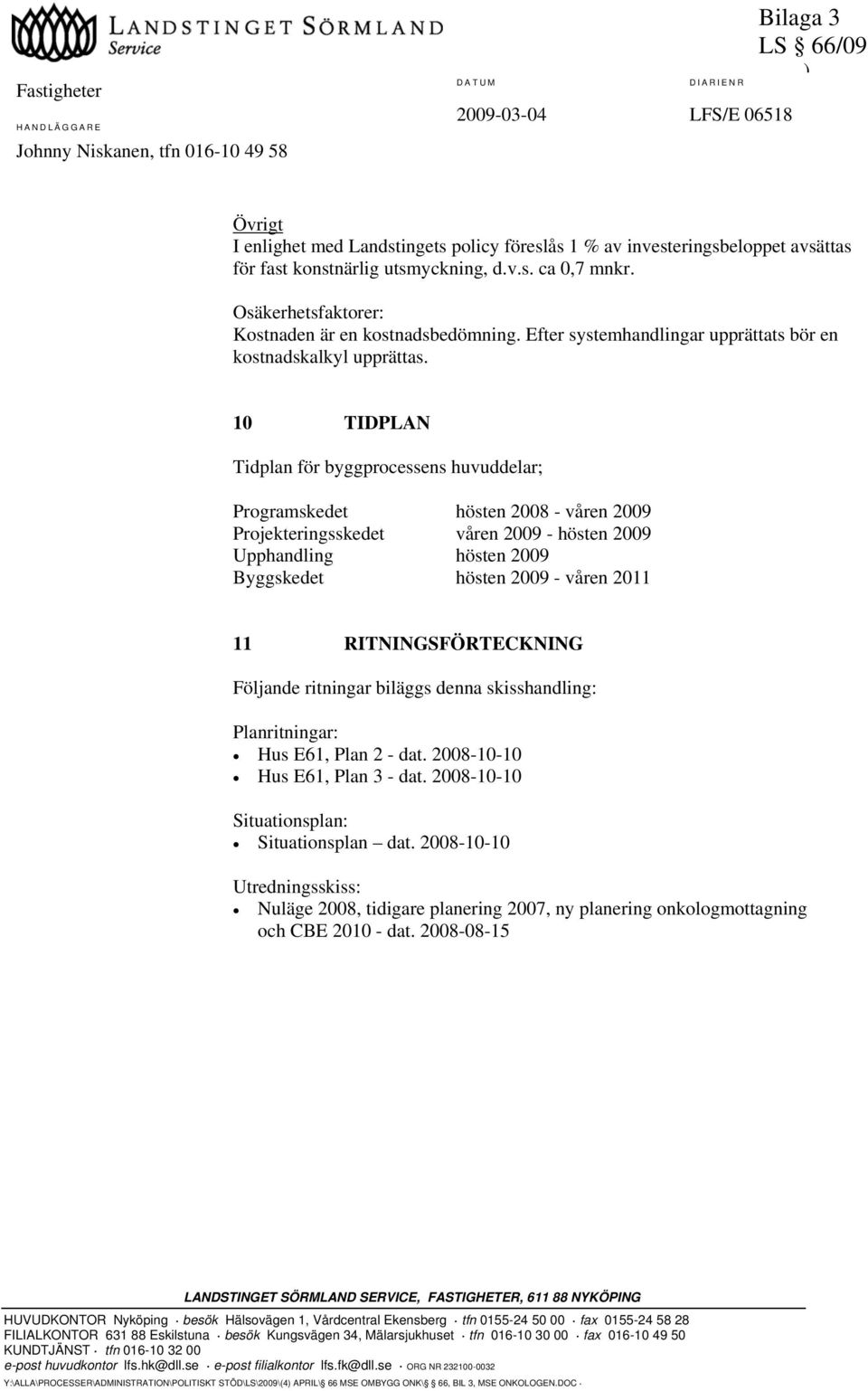

19 Fastigheter Johnny Niskanen, tfn LFS/E Bilaga 3 11(11) Övrigt I enlighet med Landstingets policy föreslås 1 % av investeringsbeloppet avsättas för fast konstnärlig utsmyckning, d.v.s. ca 0,7 mnkr. Osäkerhetsfaktorer: Kostnaden är en kostnadsbedömning. Efter systemhandlingar upprättats bör en kostnadskalkyl upprättas. 10 TIDPLAN Tidplan för byggprocessens huvuddelar; Programskedet hösten våren 2009 Projekteringsskedet våren hösten 2009 Upphandling hösten 2009 Byggskedet hösten våren RITNINGSFÖRTECKNING Följande ritningar biläggs denna skisshandling: Planritningar: Hus E61, Plan 2 - dat Hus E61, Plan 3 - dat Situationsplan: Situationsplan dat Utredningsskiss: Nuläge 2008, tidigare planering 2007, ny planering onkologmottagning och CBE dat HUVUDKONTOR Nyköping besök Hälsovägen 1, Vårdcentral Ekensberg tfn fax Y:\ALLA\PROCESSER\ADMINISTRATION\POLITISKT STÖD\LS\2009\(4) APRIL\ 66 MSE OMBYGG ONK\ 66, BIL 3, MSE ONKOLOGEN.DOC
