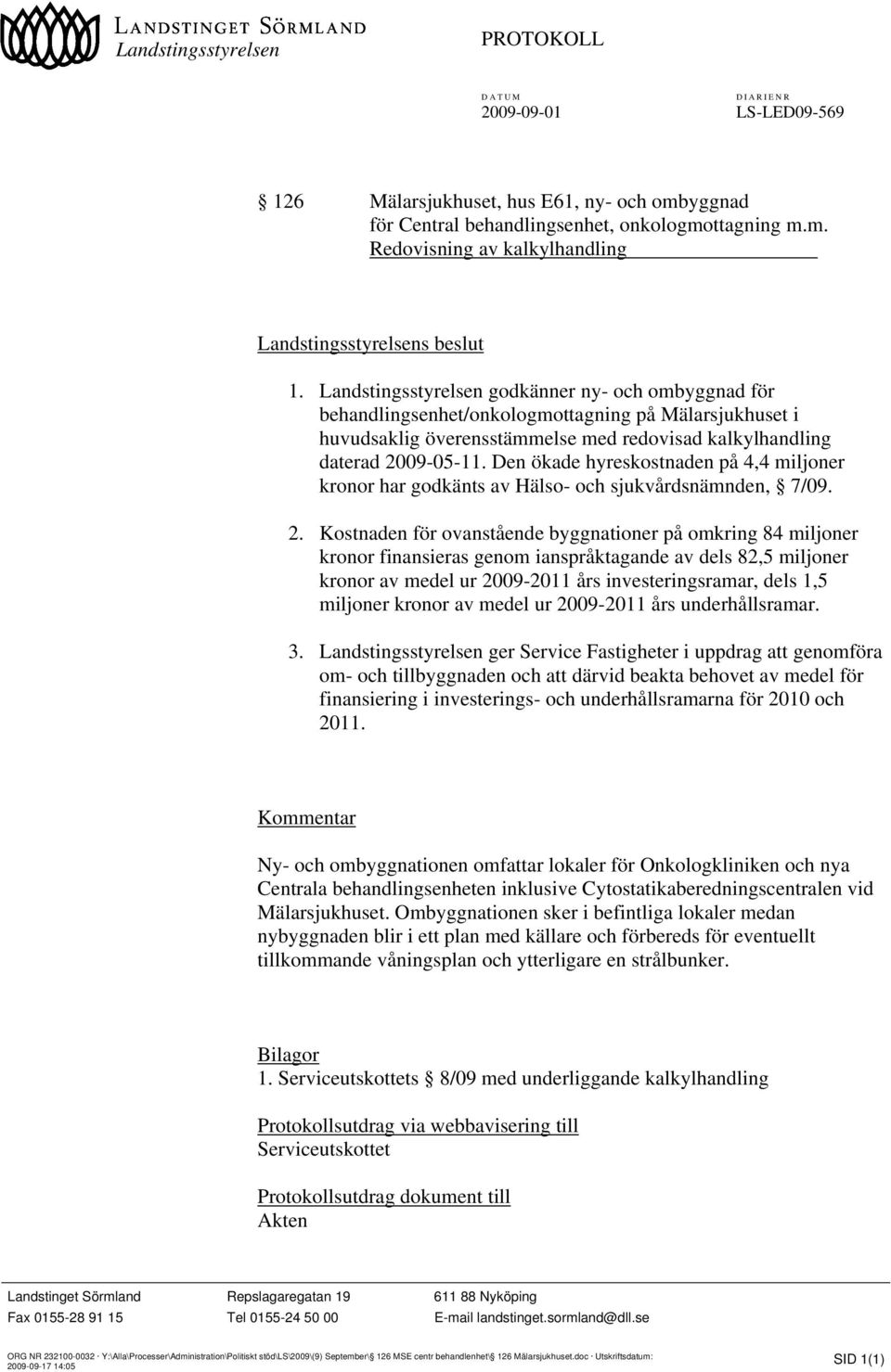

1 Landstingsstyrelsen PROTOKOLL LS-LED Mälarsjukhuset, hus E61, ny- och ombyggnad för Central behandlingsenhet, onkologmottagning m.m. Redovisning av kalkylhandling Landstingsstyrelsens beslut 1. Landstingsstyrelsen godkänner ny- och ombyggnad för behandlingsenhet/onkologmottagning på Mälarsjukhuset i huvudsaklig överensstämmelse med redovisad kalkylhandling daterad Den ökade hyreskostnaden på 4,4 miljoner kronor har godkänts av Hälso- och sjukvårdsnämnden, 7/ Kostnaden för ovanstående byggnationer på omkring 84 miljoner kronor finansieras genom ianspråktagande av dels 82,5 miljoner kronor av medel ur års investeringsramar, dels 1,5 miljoner kronor av medel ur års underhållsramar. 3. Landstingsstyrelsen ger Service i uppdrag att genomföra om- och tillbyggnaden och att därvid beakta behovet av medel för finansiering i investerings- och underhållsramarna för 2010 och Kommentar Ny- och ombyggnationen omfattar lokaler för Onkologkliniken och nya Centrala behandlingsenheten inklusive Cytostatikaberedningscentralen vid Mälarsjukhuset. Ombyggnationen sker i befintliga lokaler medan nybyggnaden blir i ett plan med källare och förbereds för eventuellt tillkommande våningsplan och ytterligare en strålbunker. Bilagor 1. Serviceutskottets 8/09 med underliggande kalkylhandling Protokollsutdrag via webbavisering till Serviceutskottet Protokollsutdrag dokument till Akten Landstinget Sörmland Repslagaregatan Nyköping Fax Tel landstinget.sormland@dll.se ORG NR Y:\Alla\Processer\Administration\Politiskt stöd\ls\2009\(9) September\ 126 MSE centr behandlenhet\ 126 Mälarsjukhuset.doc Utskriftsdatum: SID 1(1) :05

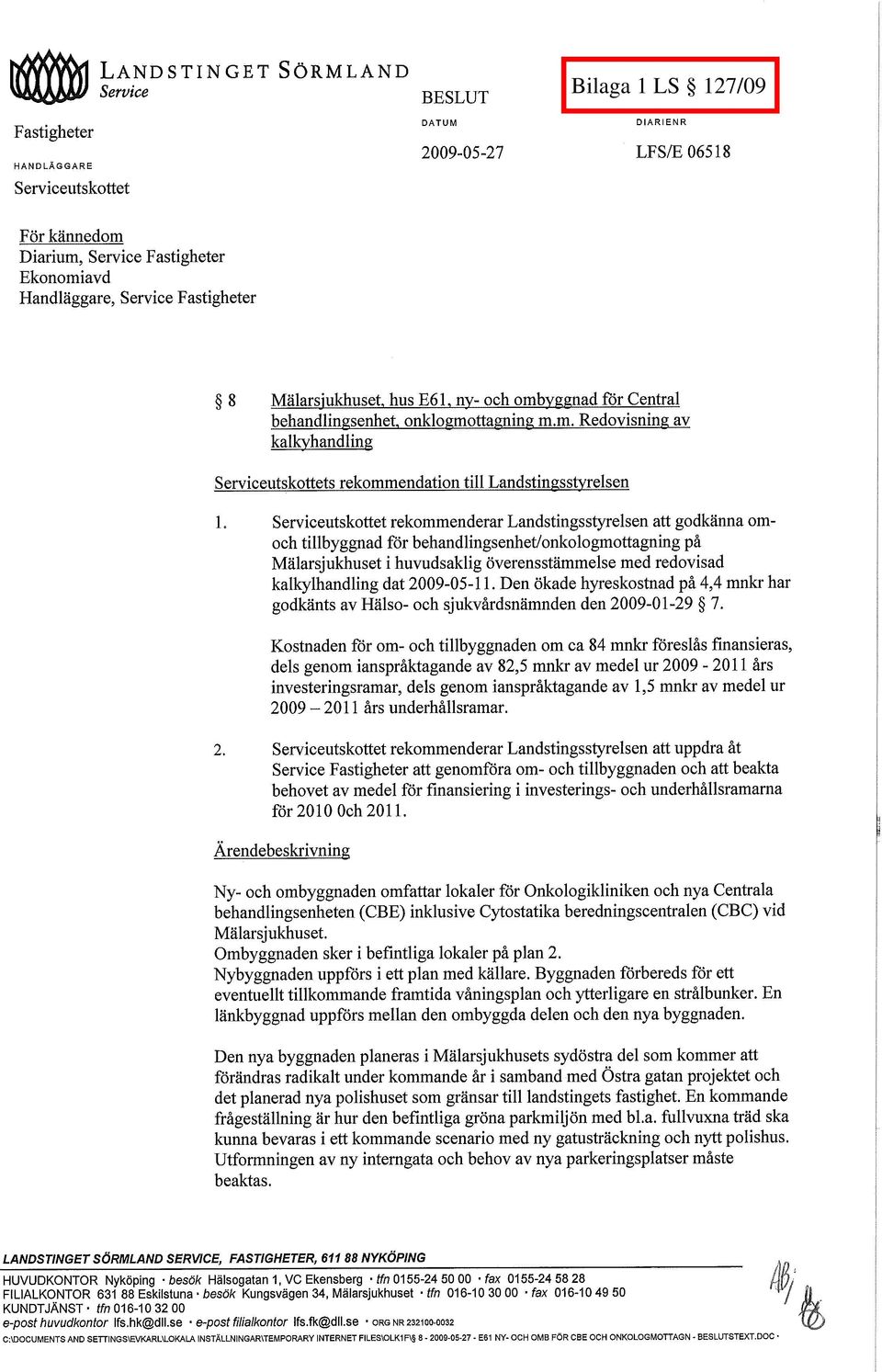

2

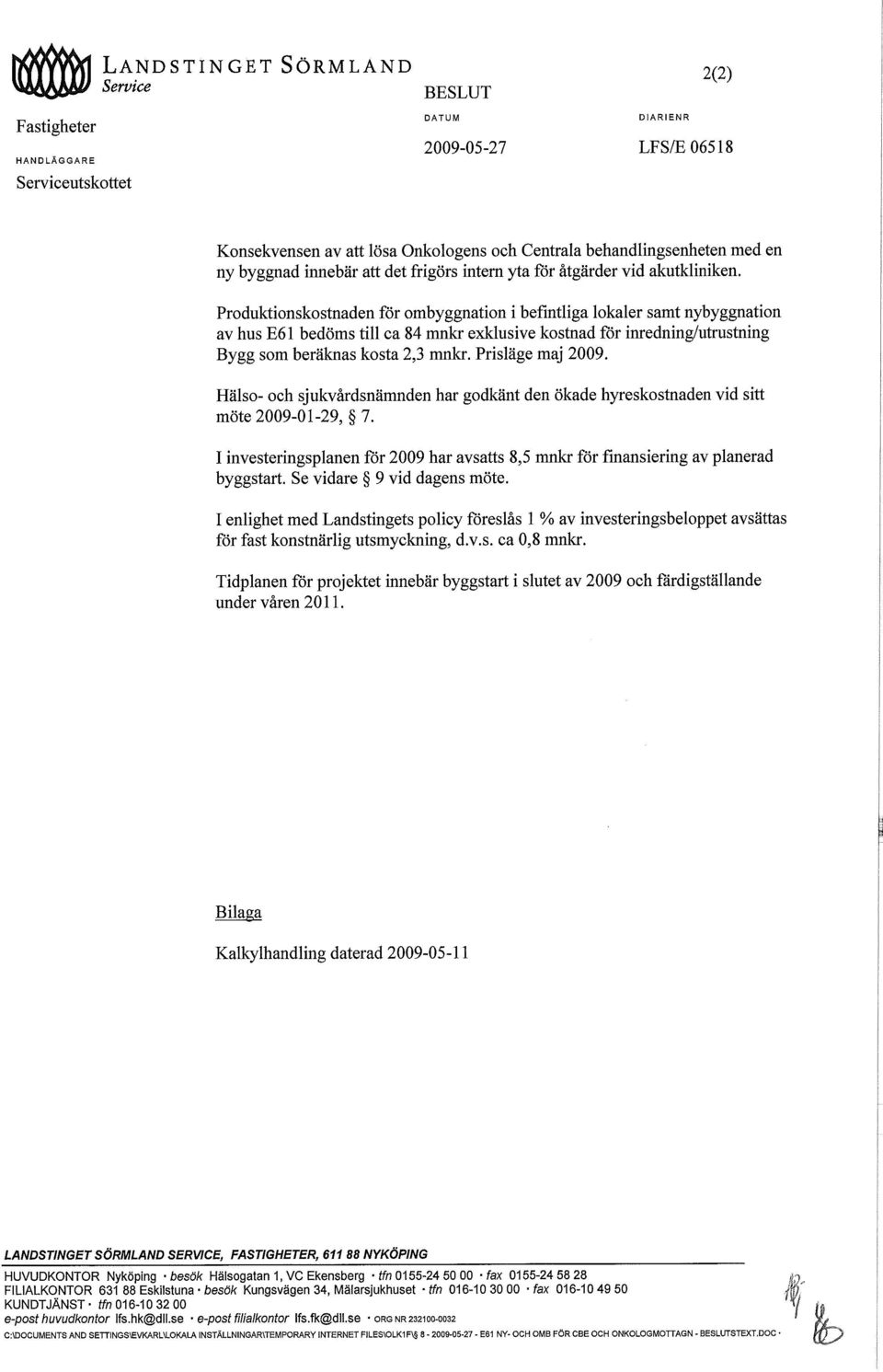

3

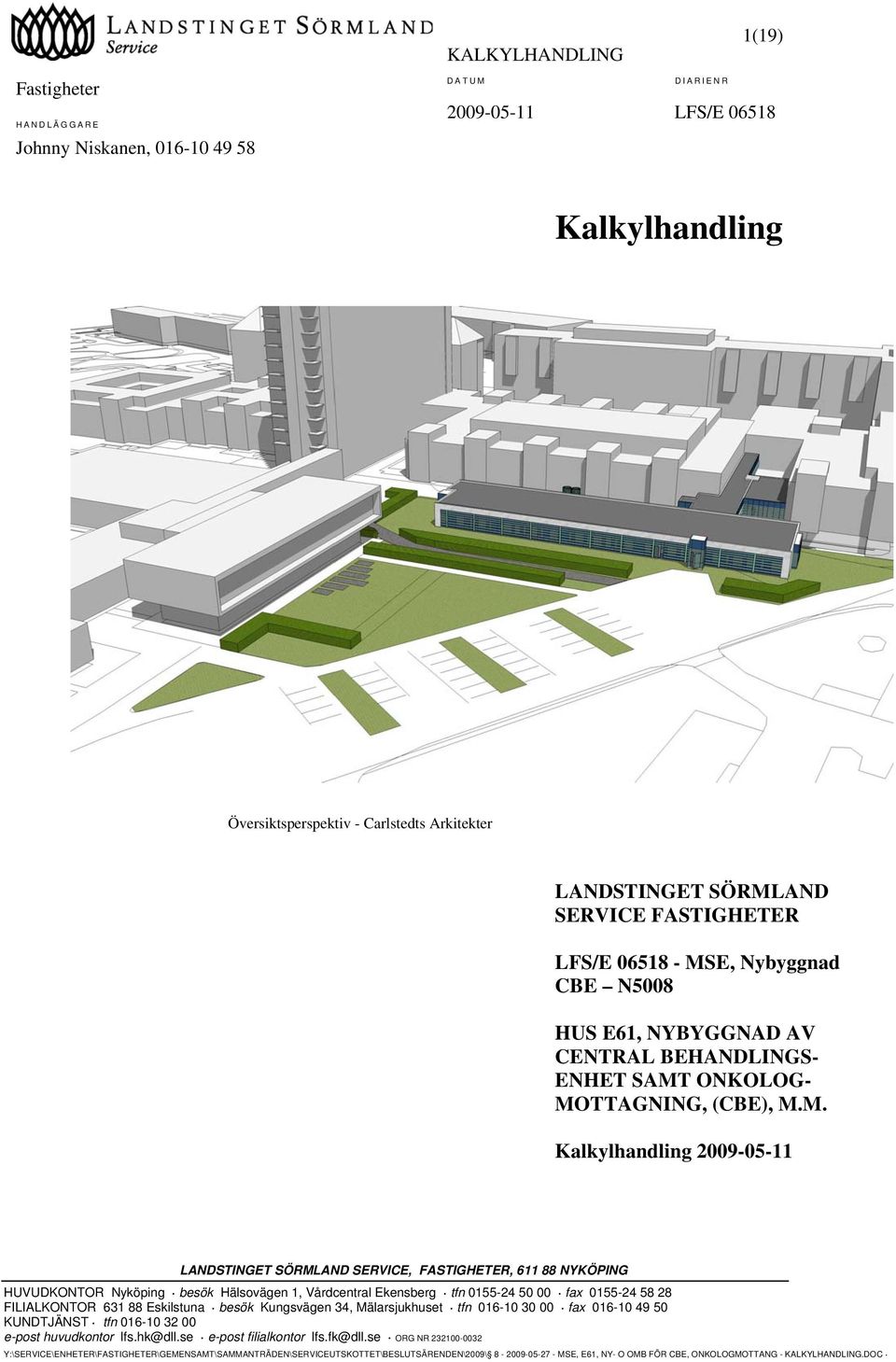

4 1(19) Kalkylhandling Översiktsperspektiv - Carlstedts Arkitekter LANDSTINGET SÖRMLAND SERVICE FASTIGHETER LFS/E MSE, Nybyggnad CBE N5008 HUS E61, NYBYGGNAD AV CENTRAL BEHANDLINGS- ENHET SAMT ONKOLOG- MOTTAGNING, (CBE), M.M. Kalkylhandling

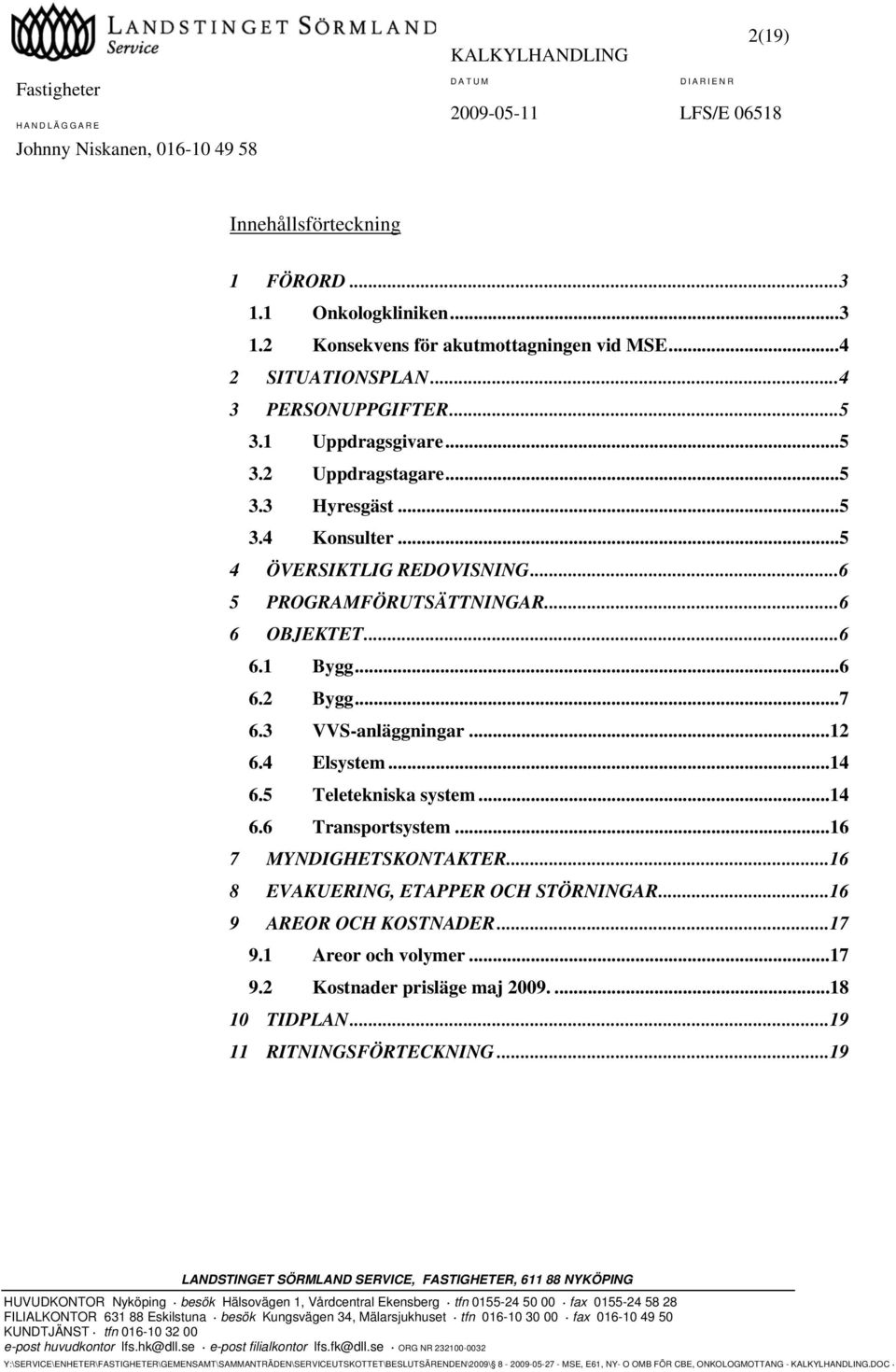

5 2(19) Innehållsförteckning 1 FÖRORD Onkologkliniken Konsekvens för akutmottagningen vid MSE SITUATIONSPLAN PERSONUPPGIFTER Uppdragsgivare Uppdragstagare Hyresgäst Konsulter ÖVERSIKTLIG REDOVISNING PROGRAMFÖRUTSÄTTNINGAR OBJEKTET Bygg Bygg VVS-anläggningar Elsystem Teletekniska system Transportsystem MYNDIGHETSKONTAKTER EVAKUERING, ETAPPER OCH STÖRNINGAR AREOR OCH KOSTNADER Areor och volymer Kostnader prisläge maj TIDPLAN RITNINGSFÖRTECKNING...19

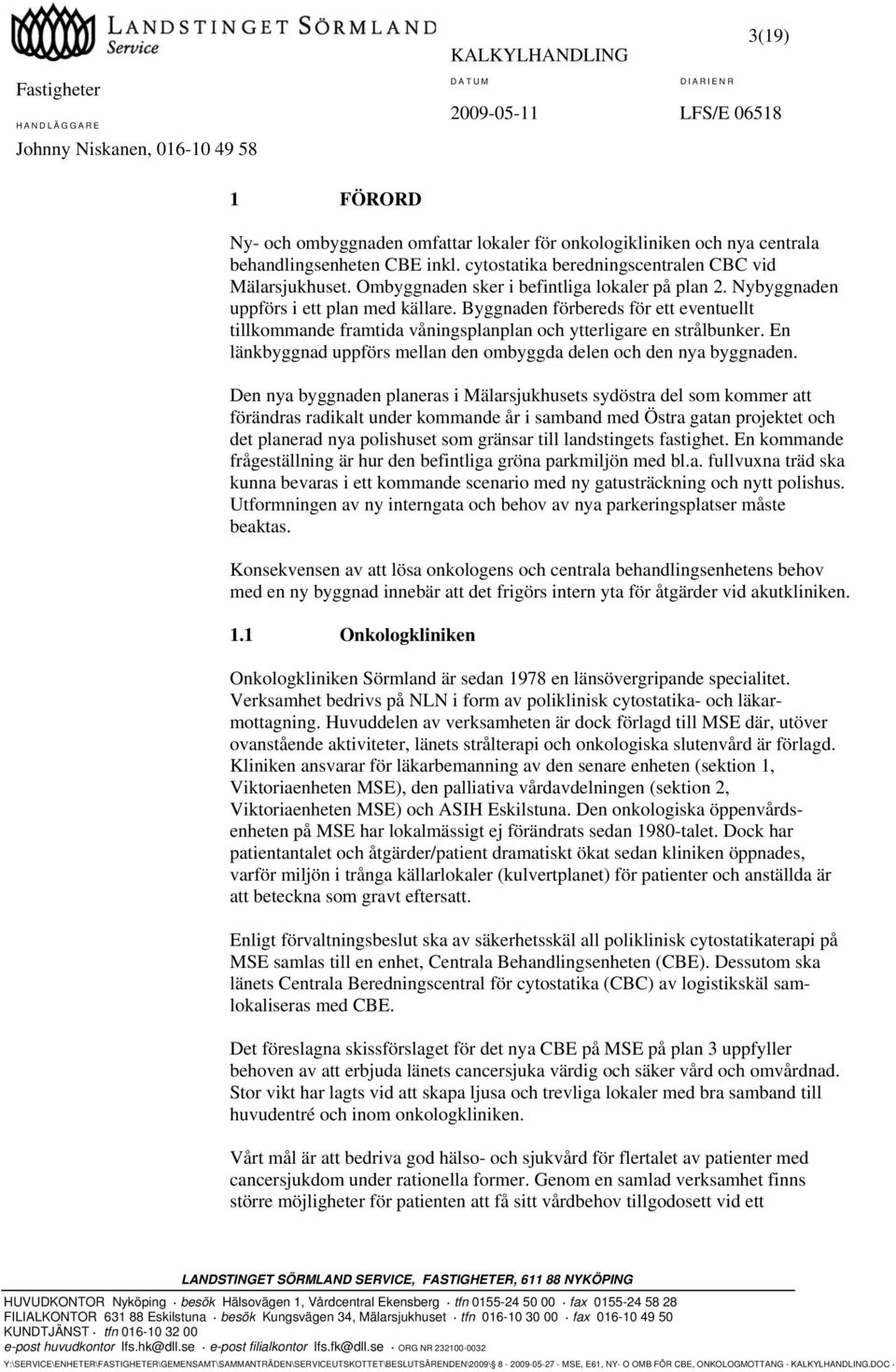

6 3(19) 1 FÖRORD Ny- och ombyggnaden omfattar lokaler för onkologikliniken och nya centrala behandlingsenheten CBE inkl. cytostatika beredningscentralen CBC vid Mälarsjukhuset. Ombyggnaden sker i befintliga lokaler på plan 2. Nybyggnaden uppförs i ett plan med källare. Byggnaden förbereds för ett eventuellt tillkommande framtida våningsplanplan och ytterligare en strålbunker. En länkbyggnad uppförs mellan den ombyggda delen och den nya byggnaden. Den nya byggnaden planeras i Mälarsjukhusets sydöstra del som kommer att förändras radikalt under kommande år i samband med Östra gatan projektet och det planerad nya polishuset som gränsar till landstingets fastighet. En kommande frågeställning är hur den befintliga gröna parkmiljön med bl.a. fullvuxna träd ska kunna bevaras i ett kommande scenario med ny gatusträckning och nytt polishus. Utformningen av ny interngata och behov av nya parkeringsplatser måste beaktas. Konsekvensen av att lösa onkologens och centrala behandlingsenhetens behov med en ny byggnad innebär att det frigörs intern yta för åtgärder vid akutkliniken. 1.1 Onkologkliniken Onkologkliniken Sörmland är sedan 1978 en länsövergripande specialitet. Verksamhet bedrivs på NLN i form av poliklinisk cytostatika- och läkarmottagning. Huvuddelen av verksamheten är dock förlagd till MSE där, utöver ovanstående aktiviteter, länets strålterapi och onkologiska slutenvård är förlagd. Kliniken ansvarar för läkarbemanning av den senare enheten (sektion 1, Viktoriaenheten MSE), den palliativa vårdavdelningen (sektion 2, Viktoriaenheten MSE) och ASIH Eskilstuna. Den onkologiska öppenvårdsenheten på MSE har lokalmässigt ej förändrats sedan 1980-talet. Dock har patientantalet och åtgärder/patient dramatiskt ökat sedan kliniken öppnades, varför miljön i trånga källarlokaler (kulvertplanet) för patienter och anställda är att beteckna som gravt eftersatt. Enligt förvaltningsbeslut ska av säkerhetsskäl all poliklinisk cytostatikaterapi på MSE samlas till en enhet, Centrala Behandlingsenheten (CBE). Dessutom ska länets Centrala Beredningscentral för cytostatika (CBC) av logistikskäl samlokaliseras med CBE. Det föreslagna skissförslaget för det nya CBE på MSE på plan 3 uppfyller behoven av att erbjuda länets cancersjuka värdig och säker vård och omvårdnad. Stor vikt har lagts vid att skapa ljusa och trevliga lokaler med bra samband till huvudentré och inom onkologkliniken. Vårt mål är att bedriva god hälso- och sjukvård för flertalet av patienter med cancersjukdom under rationella former. Genom en samlad verksamhet finns större möjligheter för patienten att få sitt vårdbehov tillgodosett vid ett

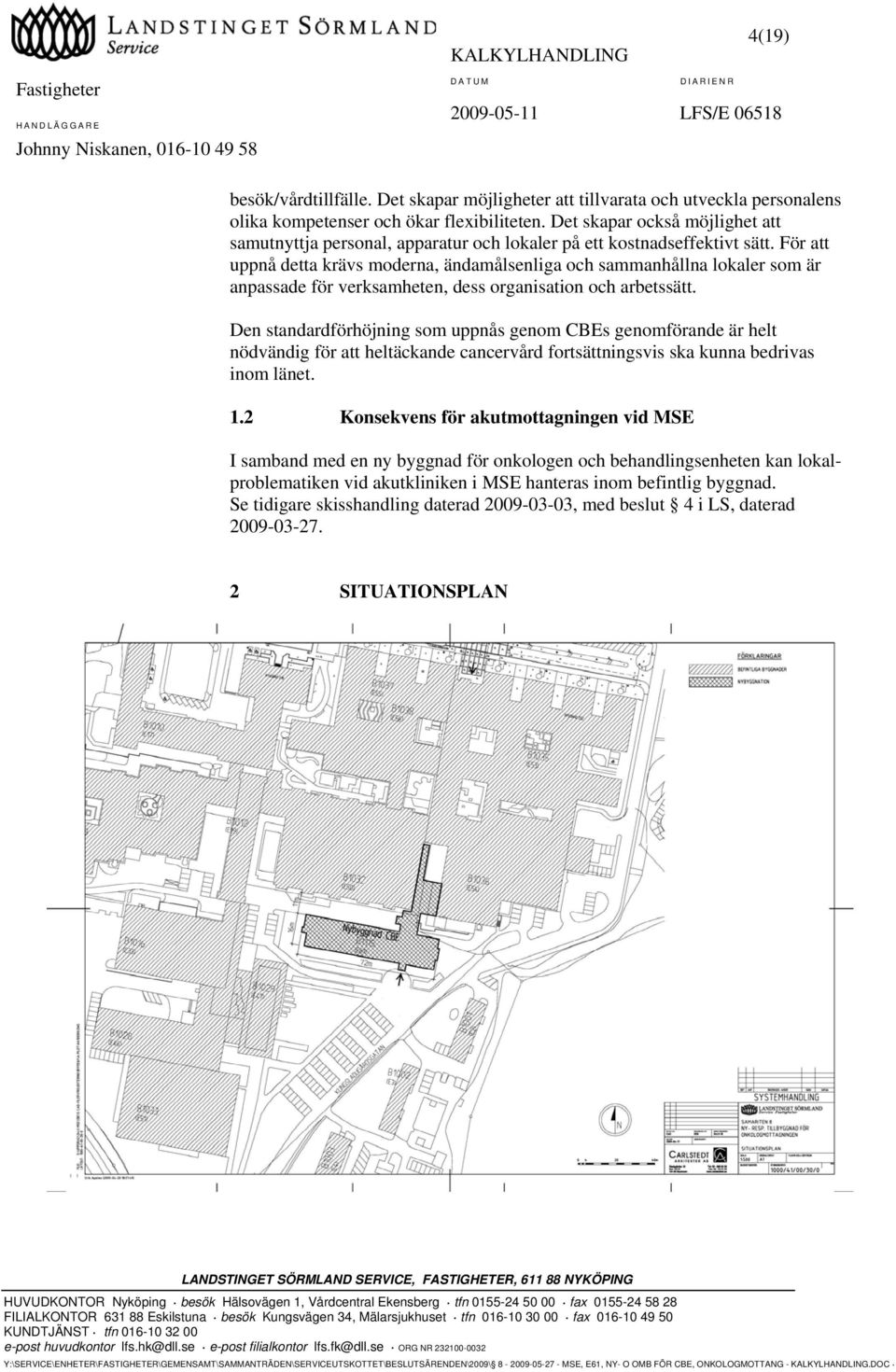

7 4(19) besök/vårdtillfälle. Det skapar möjligheter att tillvarata och utveckla personalens olika kompetenser och ökar flexibiliteten. Det skapar också möjlighet att samutnyttja personal, apparatur och lokaler på ett kostnadseffektivt sätt. För att uppnå detta krävs moderna, ändamålsenliga och sammanhållna lokaler som är anpassade för verksamheten, dess organisation och arbetssätt. Den standardförhöjning som uppnås genom CBEs genomförande är helt nödvändig för att heltäckande cancervård fortsättningsvis ska kunna bedrivas inom länet. 1.2 Konsekvens för akutmottagningen vid MSE I samband med en ny byggnad för onkologen och behandlingsenheten kan lokalproblematiken vid akutkliniken i MSE hanteras inom befintlig byggnad. Se tidigare skisshandling daterad , med beslut 4 i LS, daterad SITUATIONSPLAN

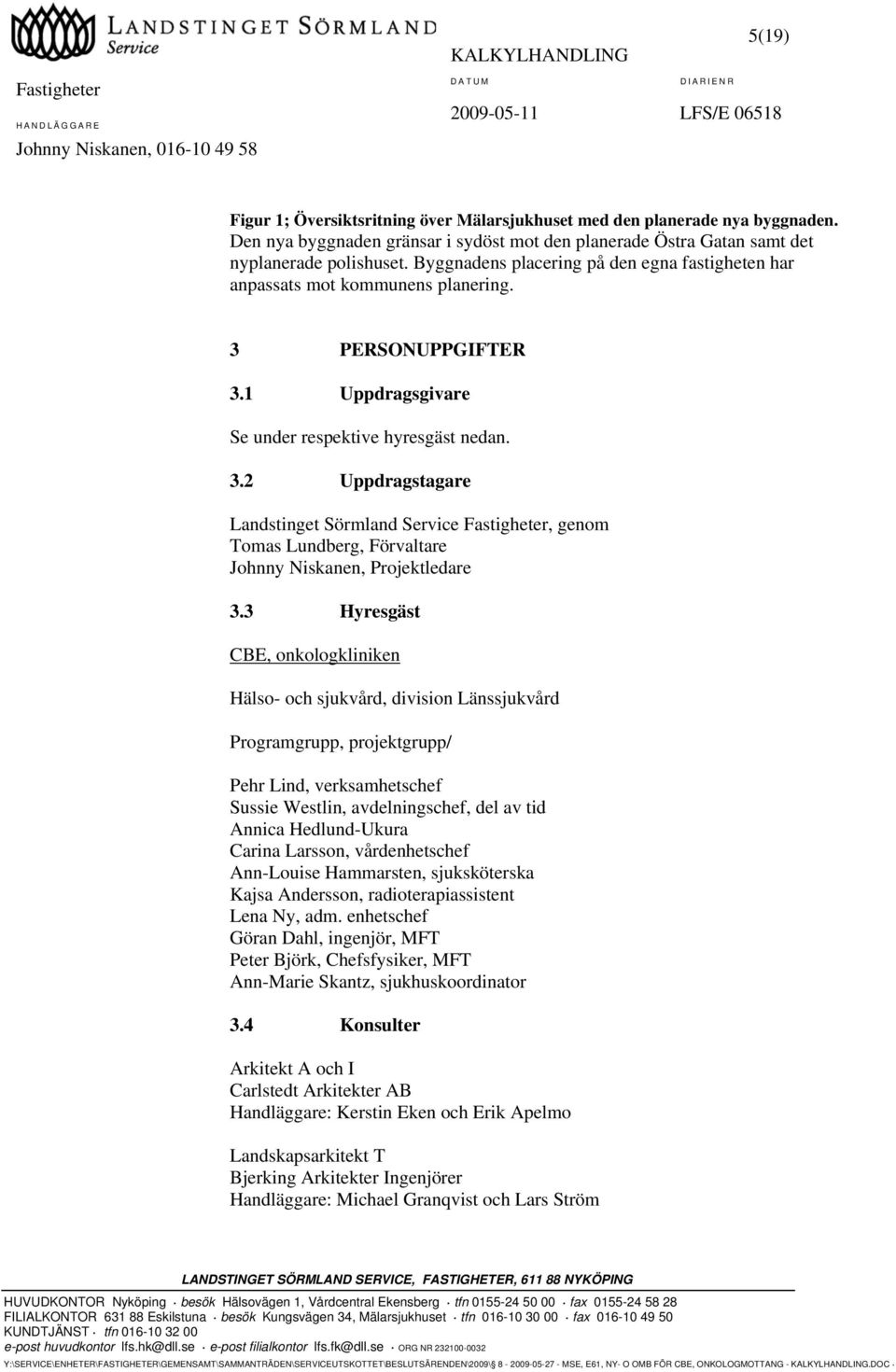

8 5(19) Figur 1; Översiktsritning över Mälarsjukhuset med den planerade nya byggnaden. Den nya byggnaden gränsar i sydöst mot den planerade Östra Gatan samt det nyplanerade polishuset. Byggnadens placering på den egna fastigheten har anpassats mot kommunens planering. 3 PERSONUPPGIFTER 3.1 Uppdragsgivare Se under respektive hyresgäst nedan. 3.2 Uppdragstagare Landstinget Sörmland Service, genom Tomas Lundberg, Förvaltare Johnny Niskanen, Projektledare 3.3 Hyresgäst CBE, onkologkliniken Hälso- och sjukvård, division Länssjukvård Programgrupp, projektgrupp/ Pehr Lind, verksamhetschef Sussie Westlin, avdelningschef, del av tid Annica Hedlund-Ukura Carina Larsson, vårdenhetschef Ann-Louise Hammarsten, sjuksköterska Kajsa Andersson, radioterapiassistent Lena Ny, adm. enhetschef Göran Dahl, ingenjör, MFT Peter Björk, Chefsfysiker, MFT Ann-Marie Skantz, sjukhuskoordinator 3.4 Konsulter Arkitekt A och I Carlstedt Arkitekter AB Handläggare: Kerstin Eken och Erik Apelmo Landskapsarkitekt T Bjerking Arkitekter Ingenjörer Handläggare: Michael Granqvist och Lars Ström

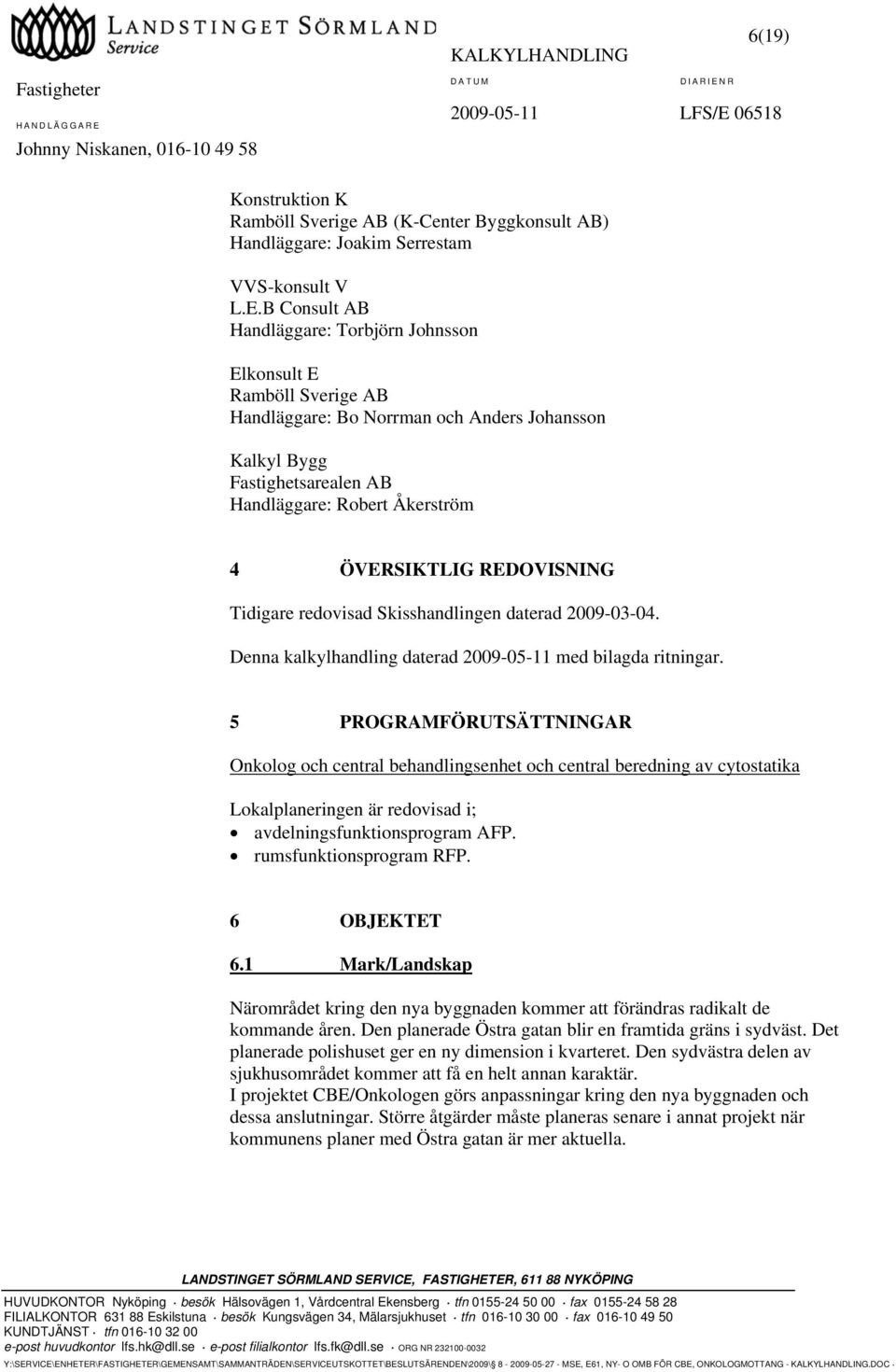

9 6(19) Konstruktion K Ramböll Sverige AB (K-Center Byggkonsult AB) Handläggare: Joakim Serrestam VVS-konsult V L.E.B Consult AB Handläggare: Torbjörn Johnsson Elkonsult E Ramböll Sverige AB Handläggare: Bo Norrman och Anders Johansson Kalkyl Bygg Fastighetsarealen AB Handläggare: Robert Åkerström 4 ÖVERSIKTLIG REDOVISNING Tidigare redovisad Skisshandlingen daterad Denna kalkylhandling daterad med bilagda ritningar. 5 PROGRAMFÖRUTSÄTTNINGAR Onkolog och central behandlingsenhet och central beredning av cytostatika Lokalplaneringen är redovisad i; avdelningsfunktionsprogram AFP. rumsfunktionsprogram RFP. 6 OBJEKTET 6.1 Mark/Landskap Närområdet kring den nya byggnaden kommer att förändras radikalt de kommande åren. Den planerade Östra gatan blir en framtida gräns i sydväst. Det planerade polishuset ger en ny dimension i kvarteret. Den sydvästra delen av sjukhusområdet kommer att få en helt annan karaktär. I projektet CBE/Onkologen görs anpassningar kring den nya byggnaden och dessa anslutningar. Större åtgärder måste planeras senare i annat projekt när kommunens planer med Östra gatan är mer aktuella.

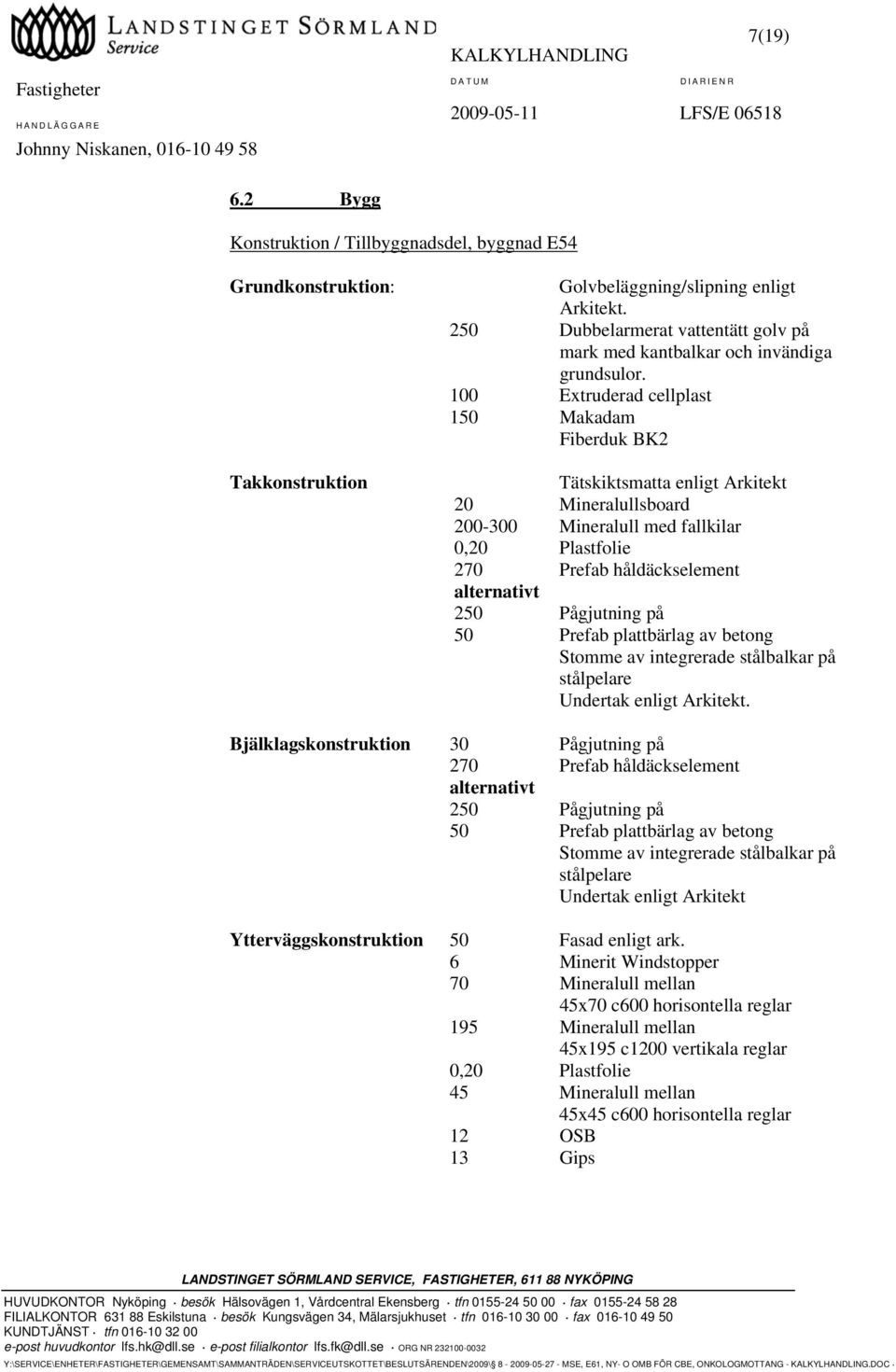

10 7(19) 6.2 Bygg Konstruktion / Tillbyggnadsdel, byggnad E54 Grundkonstruktion: Takkonstruktion Golvbeläggning/slipning enligt Arkitekt. 250 Dubbelarmerat vattentätt golv på mark med kantbalkar och invändiga grundsulor. 100 Extruderad cellplast 150 Makadam Fiberduk BK2 Tätskiktsmatta enligt Arkitekt 20 Mineralullsboard Mineralull med fallkilar 0,20 Plastfolie 270 Prefab håldäckselement alternativt 250 Pågjutning på 50 Prefab plattbärlag av betong Stomme av integrerade stålbalkar på stålpelare Undertak enligt Arkitekt. Bjälklagskonstruktion 30 Pågjutning på 270 Prefab håldäckselement alternativt 250 Pågjutning på 50 Prefab plattbärlag av betong Stomme av integrerade stålbalkar på stålpelare Undertak enligt Arkitekt Ytterväggskonstruktion 50 Fasad enligt ark. 6 Minerit Windstopper 70 Mineralull mellan 45x70 c600 horisontella reglar 195 Mineralull mellan 45x195 c1200 vertikala reglar 0,20 Plastfolie 45 Mineralull mellan 45x45 c600 horisontella reglar 12 OSB 13 Gips

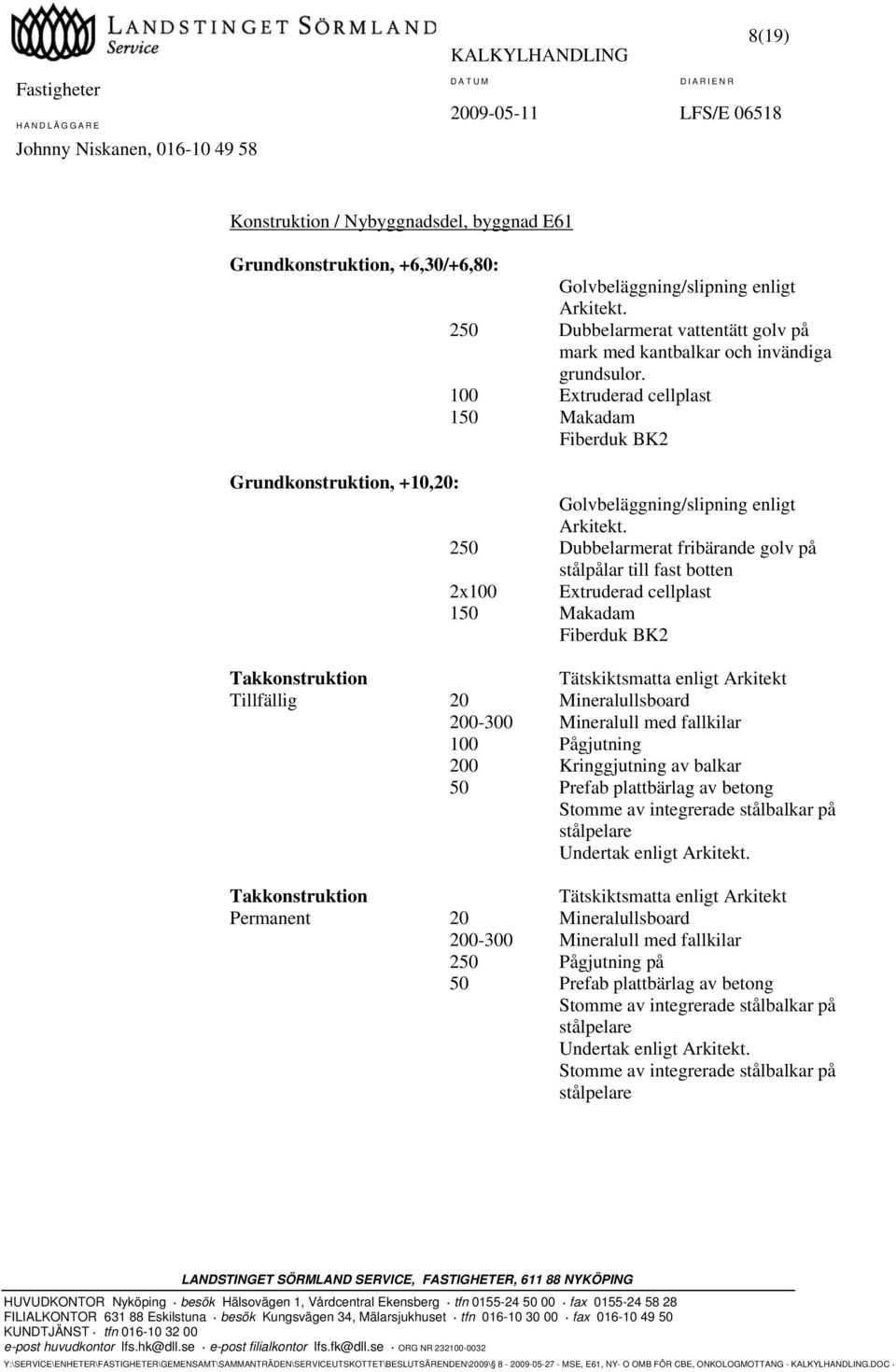

11 8(19) KALKYLHANDLING Konstruktion / Nybyggnadsdel, byggnad E61 Grundkonstruktion, +6,30/+6,80: Golvbeläggning/slipning enligt Arkitekt. 250 Dubbelarmerat vattentätt golv på mark med kantbalkar och invändiga grundsulor. 100 Extruderad cellplast 150 Makadam Fiberduk BK2 Grundkonstruktion, +10,20: Golvbeläggning/slipning enligt Arkitekt. 250 Dubbelarmerat fribärande golv på stålpålar till fast botten 2x100 Extruderad cellplast 150 Makadam Fiberduk BK2 Takkonstruktion Tätskiktsmatta enligt Arkitekt Tillfällig 20 Mineralullsboard Mineralull med fallkilar 100 Pågjutning 200 Kringgjutning av balkar 50 Prefab plattbärlag av betong Stomme av integrerade stålbalkar på stålpelare Undertak enligt Arkitekt. Takkonstruktion Tätskiktsmatta enligt Arkitekt Permanent 20 Mineralullsboard Mineralull med fallkilar 250 Pågjutning på 50 Prefab plattbärlag av betong Stomme av integrerade stålbalkar på stålpelare Undertak enligt Arkitekt. Stomme av integrerade stålbalkar på stålpelare

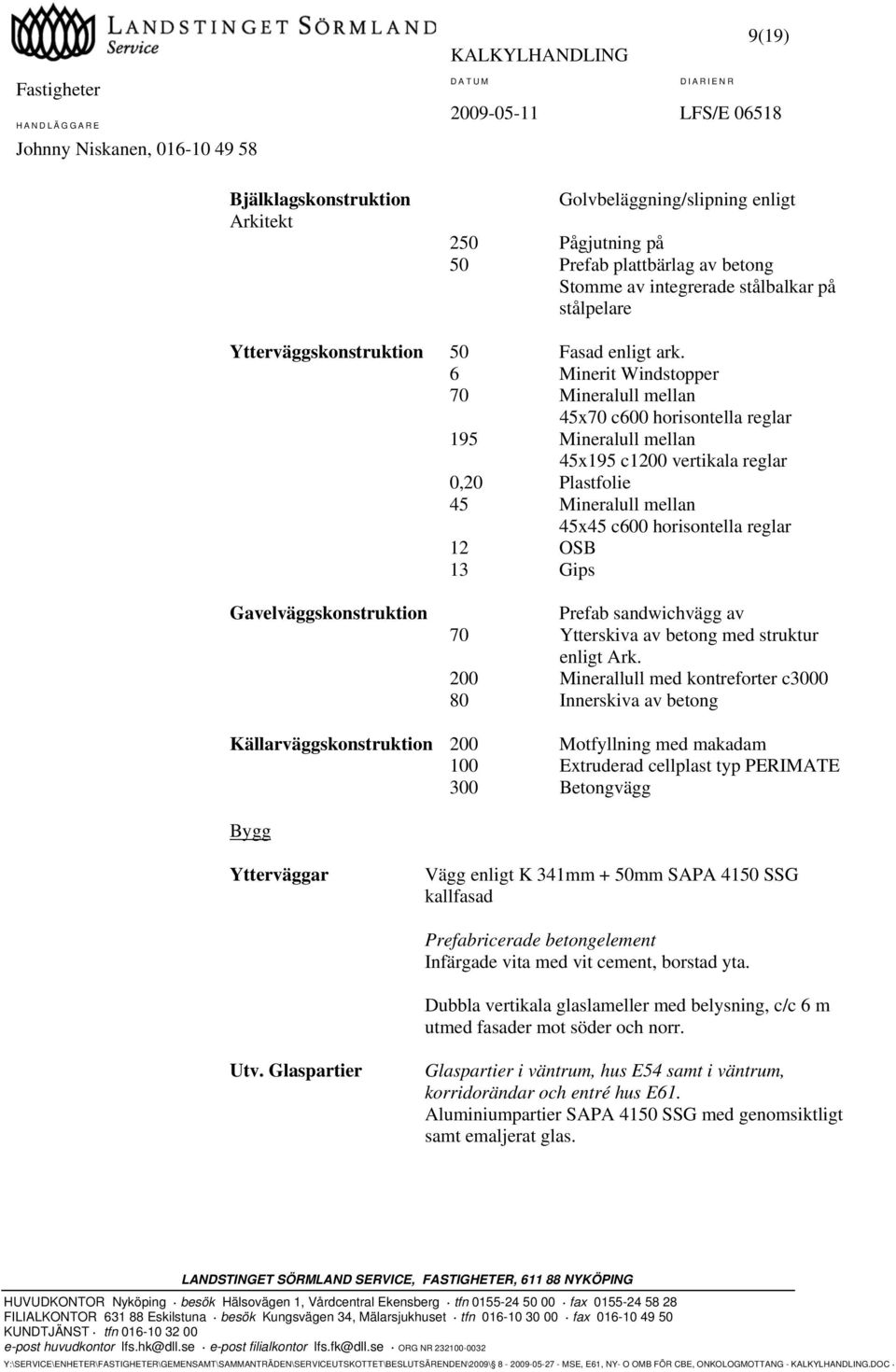

12 Bjälklagskonstruktion Arkitekt KALKYLHANDLING 9(19) Golvbeläggning/slipning enligt 250 Pågjutning på 50 Prefab plattbärlag av betong Stomme av integrerade stålbalkar på stålpelare Ytterväggskonstruktion 50 Fasad enligt ark. 6 Minerit Windstopper 70 Mineralull mellan 45x70 c600 horisontella reglar 195 Mineralull mellan 45x195 c1200 vertikala reglar 0,20 Plastfolie 45 Mineralull mellan 45x45 c600 horisontella reglar 12 OSB 13 Gips Gavelväggskonstruktion Prefab sandwichvägg av 70 Ytterskiva av betong med struktur enligt Ark. 200 Minerallull med kontreforter c Innerskiva av betong Källarväggskonstruktion 200 Motfyllning med makadam 100 Extruderad cellplast typ PERIMATE 300 Betongvägg Bygg Ytterväggar Vägg enligt K 341mm + 50mm SAPA 4150 SSG kallfasad Prefabricerade betongelement Infärgade vita med vit cement, borstad yta. Dubbla vertikala glaslameller med belysning, c/c 6 m utmed fasader mot söder och norr. Utv. Glaspartier Glaspartier i väntrum, hus E54 samt i väntrum, korridorändar och entré hus E61. Aluminiumpartier SAPA 4150 SSG med genomsiktligt samt emaljerat glas.

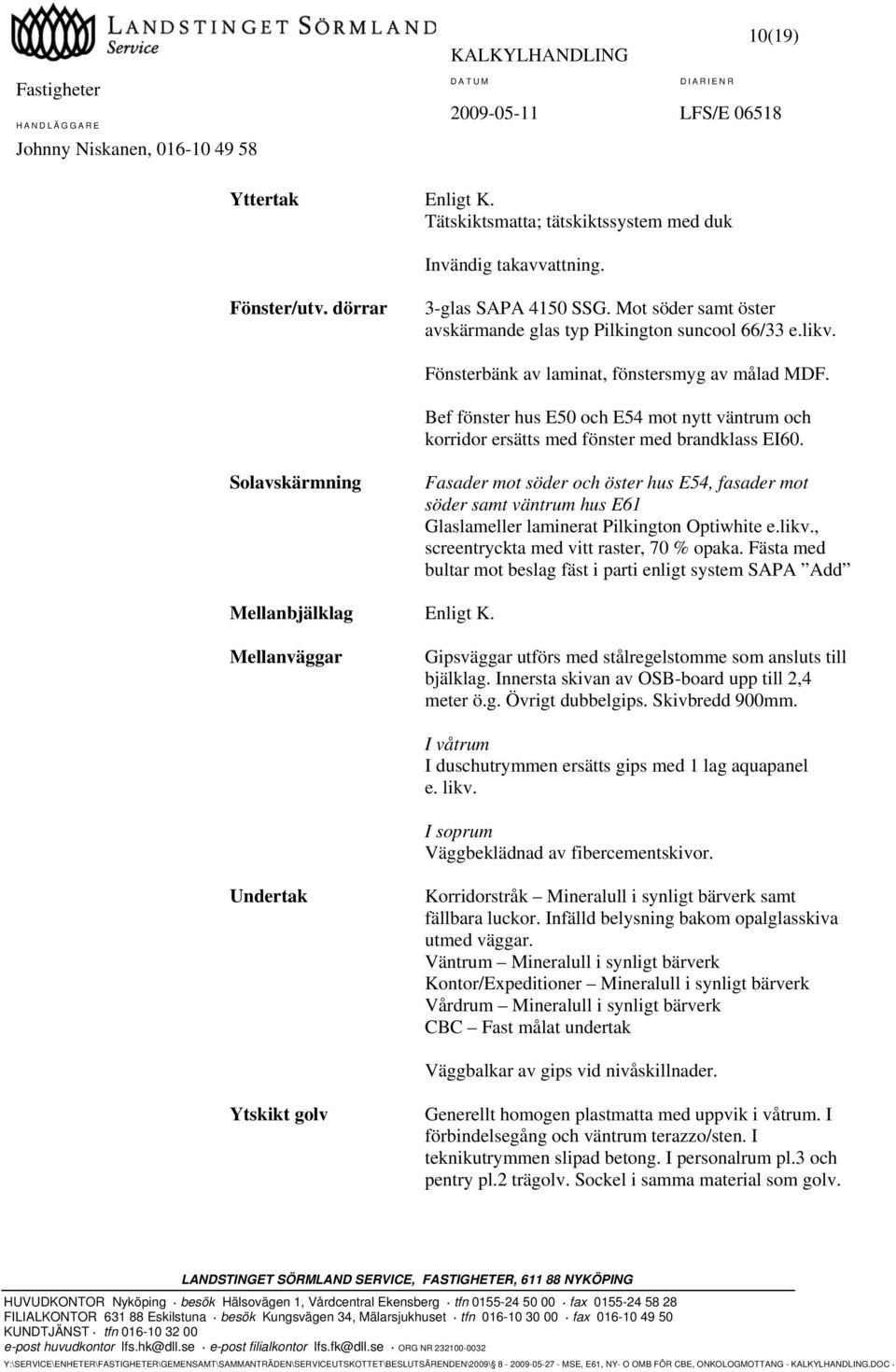

13 10(19) Yttertak Enligt K. Tätskiktsmatta; tätskiktssystem med duk Invändig takavvattning. Fönster/utv. dörrar 3-glas SAPA 4150 SSG. Mot söder samt öster avskärmande glas typ Pilkington suncool 66/33 e.likv. Fönsterbänk av laminat, fönstersmyg av målad MDF. Bef fönster hus E50 och E54 mot nytt väntrum och korridor ersätts med fönster med brandklass EI60. Solavskärmning Fasader mot söder och öster hus E54, fasader mot söder samt väntrum hus E61 Glaslameller laminerat Pilkington Optiwhite e.likv., screentryckta med vitt raster, 70 % opaka. Fästa med bultar mot beslag fäst i parti enligt system SAPA Add Mellanbjälklag Enligt K. Mellanväggar Gipsväggar utförs med stålregelstomme som ansluts till bjälklag. Innersta skivan av OSB-board upp till 2,4 meter ö.g. Övrigt dubbelgips. Skivbredd 900mm. I våtrum I duschutrymmen ersätts gips med 1 lag aquapanel e. likv. I soprum Väggbeklädnad av fibercementskivor. Undertak Korridorstråk Mineralull i synligt bärverk samt fällbara luckor. Infälld belysning bakom opalglasskiva utmed väggar. Väntrum Mineralull i synligt bärverk Kontor/Expeditioner Mineralull i synligt bärverk Vårdrum Mineralull i synligt bärverk CBC Fast målat undertak Väggbalkar av gips vid nivåskillnader. Ytskikt golv Generellt homogen plastmatta med uppvik i våtrum. I förbindelsegång och väntrum terazzo/sten. I teknikutrymmen slipad betong. I personalrum pl.3 och pentry pl.2 trägolv. Sockel i samma material som golv.

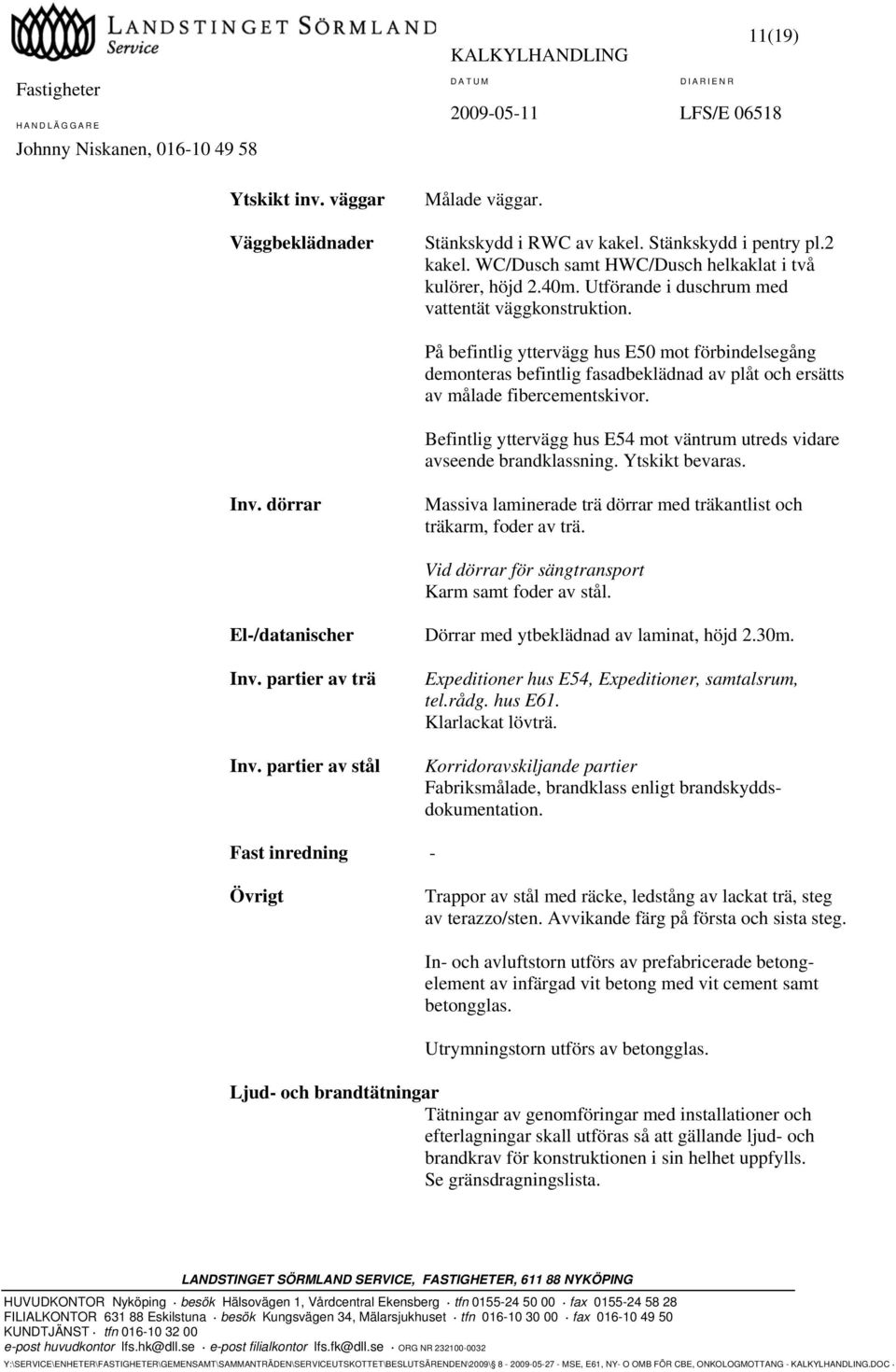

14 11(19) Ytskikt inv. väggar Väggbeklädnader Målade väggar. Stänkskydd i RWC av kakel. Stänkskydd i pentry pl.2 kakel. WC/Dusch samt HWC/Dusch helkaklat i två kulörer, höjd 2.40m. Utförande i duschrum med vattentät väggkonstruktion. På befintlig yttervägg hus E50 mot förbindelsegång demonteras befintlig fasadbeklädnad av plåt och ersätts av målade fibercementskivor. Befintlig yttervägg hus E54 mot väntrum utreds vidare avseende brandklassning. Ytskikt bevaras. Inv. dörrar Massiva laminerade trä dörrar med träkantlist och träkarm, foder av trä. Vid dörrar för sängtransport Karm samt foder av stål. El-/datanischer Inv. partier av trä Inv. partier av stål Dörrar med ytbeklädnad av laminat, höjd 2.30m. Expeditioner hus E54, Expeditioner, samtalsrum, tel.rådg. hus E61. Klarlackat lövträ. Korridoravskiljande partier Fabriksmålade, brandklass enligt brandskyddsdokumentation. Fast inredning - Övrigt Trappor av stål med räcke, ledstång av lackat trä, steg av terazzo/sten. Avvikande färg på första och sista steg. In- och avluftstorn utförs av prefabricerade betongelement av infärgad vit betong med vit cement samt betongglas. Utrymningstorn utförs av betongglas. Ljud- och brandtätningar Tätningar av genomföringar med installationer och efterlagningar skall utföras så att gällande ljud- och brandkrav för konstruktionen i sin helhet uppfylls. Se gränsdragningslista.

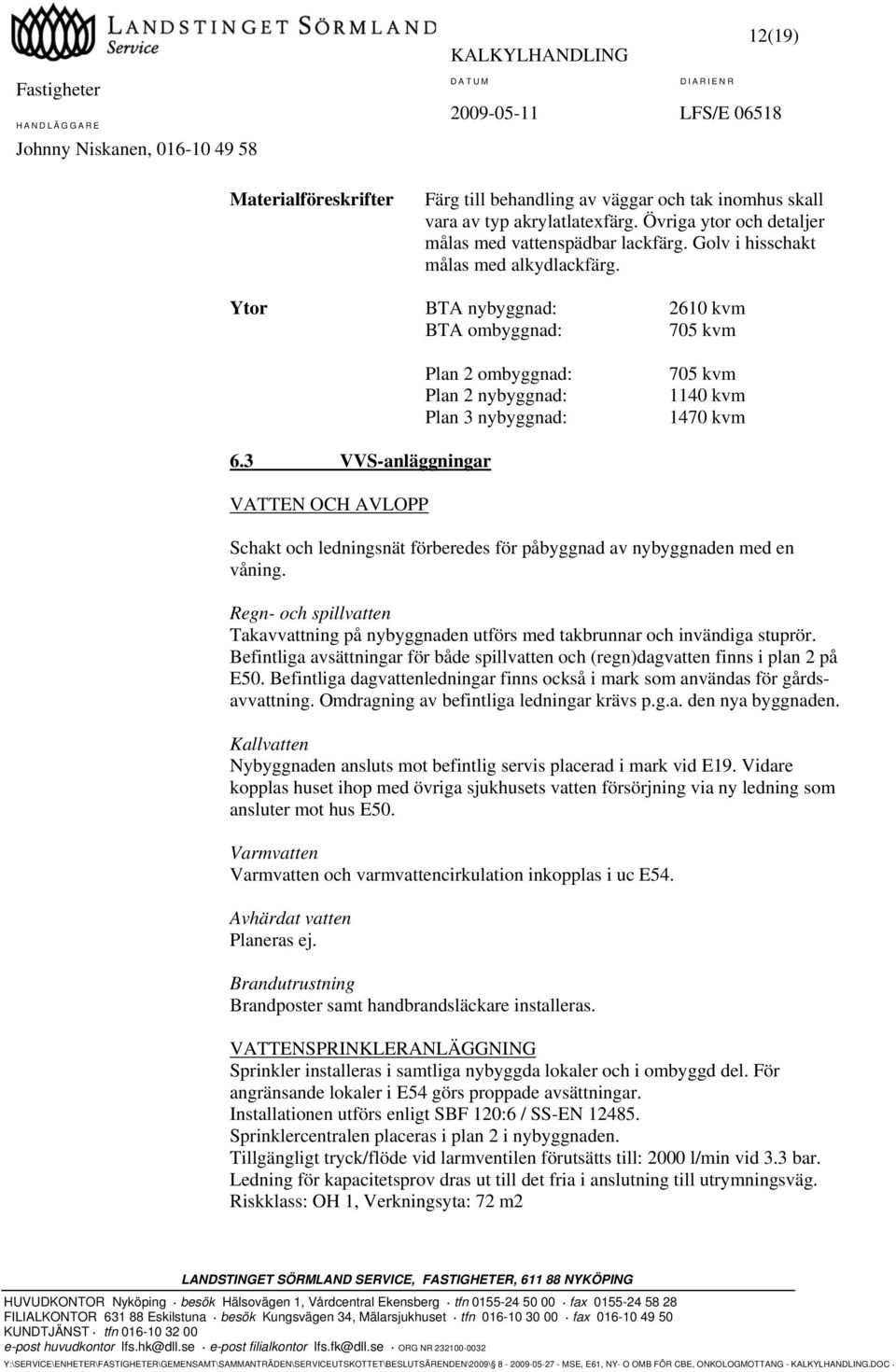

15 Materialföreskrifter KALKYLHANDLING 12(19) Färg till behandling av väggar och tak inomhus skall vara av typ akrylatlatexfärg. Övriga ytor och detaljer målas med vattenspädbar lackfärg. Golv i hisschakt målas med alkydlackfärg. Ytor BTA nybyggnad: 2610 kvm BTA ombyggnad: 705 kvm Plan 2 ombyggnad: Plan 2 nybyggnad: Plan 3 nybyggnad: 705 kvm 1140 kvm 1470 kvm 6.3 VVS-anläggningar VATTEN OCH AVLOPP Schakt och ledningsnät förberedes för påbyggnad av nybyggnaden med en våning. Regn- och spillvatten Takavvattning på nybyggnaden utförs med takbrunnar och invändiga stuprör. Befintliga avsättningar för både spillvatten och (regn)dagvatten finns i plan 2 på E50. Befintliga dagvattenledningar finns också i mark som användas för gårdsavvattning. Omdragning av befintliga ledningar krävs p.g.a. den nya byggnaden. Kallvatten Nybyggnaden ansluts mot befintlig servis placerad i mark vid E19. Vidare kopplas huset ihop med övriga sjukhusets vatten försörjning via ny ledning som ansluter mot hus E50. Varmvatten Varmvatten och varmvattencirkulation inkopplas i uc E54. Avhärdat vatten Planeras ej. Brandutrustning Brandposter samt handbrandsläckare installeras. VATTENSPRINKLERANLÄGGNING Sprinkler installeras i samtliga nybyggda lokaler och i ombyggd del. För angränsande lokaler i E54 görs proppade avsättningar. Installationen utförs enligt SBF 120:6 / SS-EN Sprinklercentralen placeras i plan 2 i nybyggnaden. Tillgängligt tryck/flöde vid larmventilen förutsätts till: 2000 l/min vid 3.3 bar. Ledning för kapacitetsprov dras ut till det fria i anslutning till utrymningsväg. Riskklass: OH 1, Verkningsyta: 72 m2

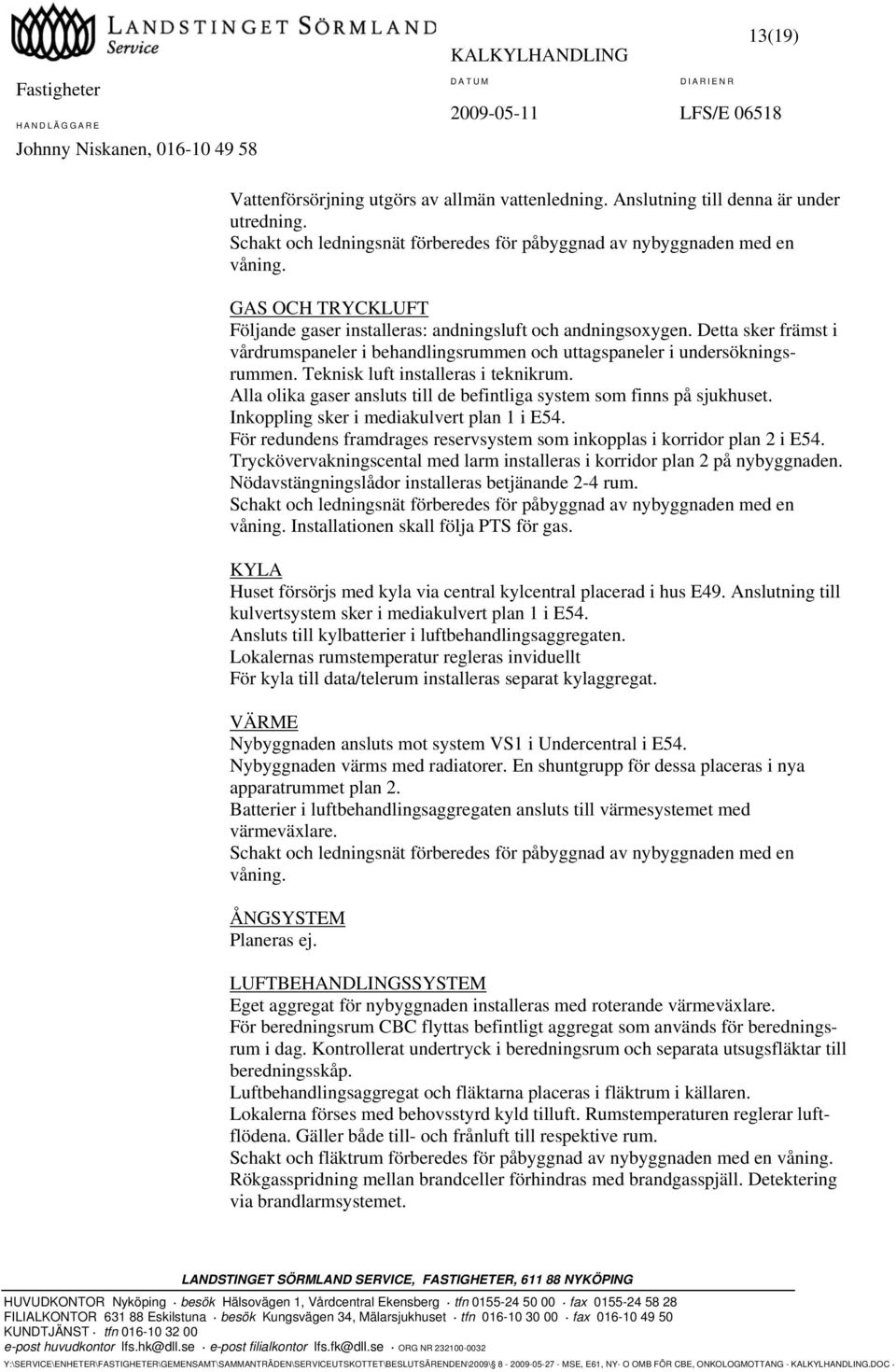

16 13(19) Vattenförsörjning utgörs av allmän vattenledning. Anslutning till denna är under utredning. Schakt och ledningsnät förberedes för påbyggnad av nybyggnaden med en våning. GAS OCH TRYCKLUFT Följande gaser installeras: andningsluft och andningsoxygen. Detta sker främst i vårdrumspaneler i behandlingsrummen och uttagspaneler i undersökningsrummen. Teknisk luft installeras i teknikrum. Alla olika gaser ansluts till de befintliga system som finns på sjukhuset. Inkoppling sker i mediakulvert plan 1 i E54. För redundens framdrages reservsystem som inkopplas i korridor plan 2 i E54. Tryckövervakningscental med larm installeras i korridor plan 2 på nybyggnaden. Nödavstängningslådor installeras betjänande 2-4 rum. Schakt och ledningsnät förberedes för påbyggnad av nybyggnaden med en våning. Installationen skall följa PTS för gas. KYLA Huset försörjs med kyla via central kylcentral placerad i hus E49. Anslutning till kulvertsystem sker i mediakulvert plan 1 i E54. Ansluts till kylbatterier i luftbehandlingsaggregaten. Lokalernas rumstemperatur regleras inviduellt För kyla till data/telerum installeras separat kylaggregat. VÄRME Nybyggnaden ansluts mot system VS1 i Undercentral i E54. Nybyggnaden värms med radiatorer. En shuntgrupp för dessa placeras i nya apparatrummet plan 2. Batterier i luftbehandlingsaggregaten ansluts till värmesystemet med värmeväxlare. Schakt och ledningsnät förberedes för påbyggnad av nybyggnaden med en våning. ÅNGSYSTEM Planeras ej. LUFTBEHANDLINGSSYSTEM Eget aggregat för nybyggnaden installeras med roterande värmeväxlare. För beredningsrum CBC flyttas befintligt aggregat som används för beredningsrum i dag. Kontrollerat undertryck i beredningsrum och separata utsugsfläktar till beredningsskåp. Luftbehandlingsaggregat och fläktarna placeras i fläktrum i källaren. Lokalerna förses med behovsstyrd kyld tilluft. Rumstemperaturen reglerar luftflödena. Gäller både till- och frånluft till respektive rum. Schakt och fläktrum förberedes för påbyggnad av nybyggnaden med en våning. Rökgasspridning mellan brandceller förhindras med brandgasspjäll. Detektering via brandlarmsystemet.

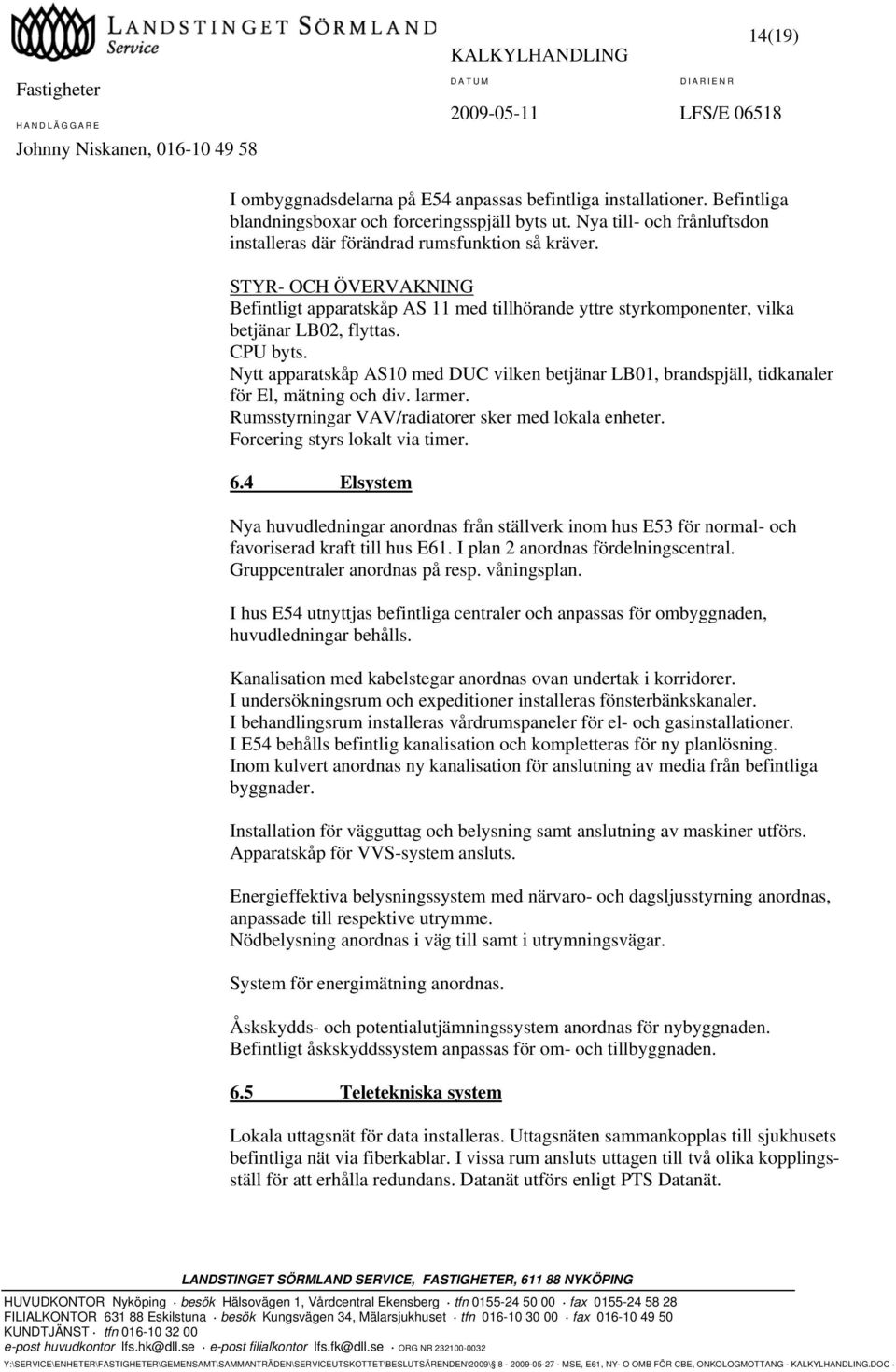

17 14(19) I ombyggnadsdelarna på E54 anpassas befintliga installationer. Befintliga blandningsboxar och forceringsspjäll byts ut. Nya till- och frånluftsdon installeras där förändrad rumsfunktion så kräver. STYR- OCH ÖVERVAKNING Befintligt apparatskåp AS 11 med tillhörande yttre styrkomponenter, vilka betjänar LB02, flyttas. CPU byts. Nytt apparatskåp AS10 med DUC vilken betjänar LB01, brandspjäll, tidkanaler för El, mätning och div. larmer. Rumsstyrningar VAV/radiatorer sker med lokala enheter. Forcering styrs lokalt via timer. 6.4 Elsystem Nya huvudledningar anordnas från ställverk inom hus E53 för normal- och favoriserad kraft till hus E61. I plan 2 anordnas fördelningscentral. Gruppcentraler anordnas på resp. våningsplan. I hus E54 utnyttjas befintliga centraler och anpassas för ombyggnaden, huvudledningar behålls. Kanalisation med kabelstegar anordnas ovan undertak i korridorer. I undersökningsrum och expeditioner installeras fönsterbänkskanaler. I behandlingsrum installeras vårdrumspaneler för el- och gasinstallationer. I E54 behålls befintlig kanalisation och kompletteras för ny planlösning. Inom kulvert anordnas ny kanalisation för anslutning av media från befintliga byggnader. Installation för vägguttag och belysning samt anslutning av maskiner utförs. Apparatskåp för VVS-system ansluts. Energieffektiva belysningssystem med närvaro- och dagsljusstyrning anordnas, anpassade till respektive utrymme. Nödbelysning anordnas i väg till samt i utrymningsvägar. System för energimätning anordnas. Åskskydds- och potentialutjämningssystem anordnas för nybyggnaden. Befintligt åskskyddssystem anpassas för om- och tillbyggnaden. 6.5 Teletekniska system Lokala uttagsnät för data installeras. Uttagsnäten sammankopplas till sjukhusets befintliga nät via fiberkablar. I vissa rum ansluts uttagen till två olika kopplingsställ för att erhålla redundans. Datanät utförs enligt PTS Datanät.

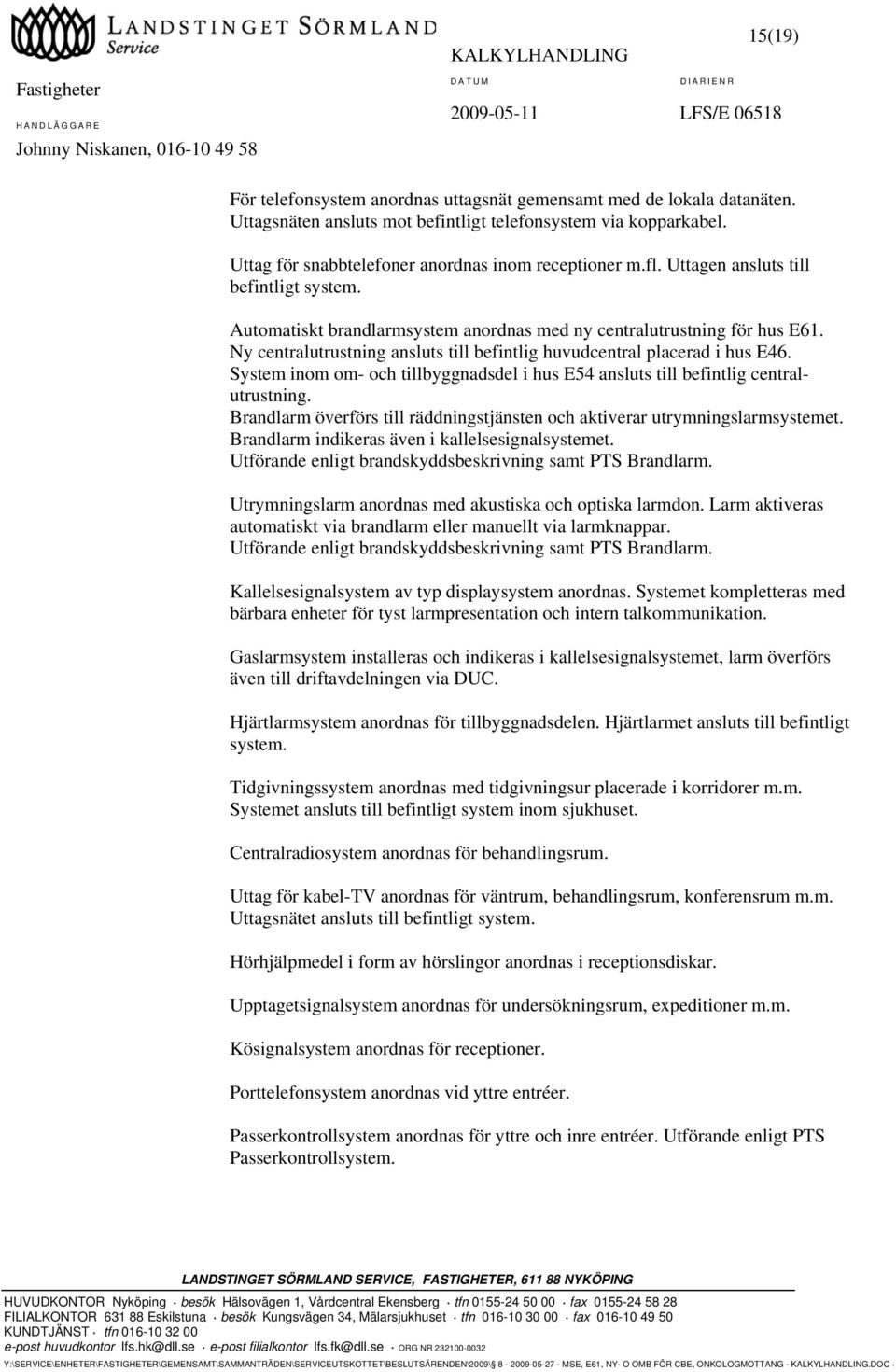

18 15(19) För telefonsystem anordnas uttagsnät gemensamt med de lokala datanäten. Uttagsnäten ansluts mot befintligt telefonsystem via kopparkabel. Uttag för snabbtelefoner anordnas inom receptioner m.fl. Uttagen ansluts till befintligt system. Automatiskt brandlarmsystem anordnas med ny centralutrustning för hus E61. Ny centralutrustning ansluts till befintlig huvudcentral placerad i hus E46. System inom om- och tillbyggnadsdel i hus E54 ansluts till befintlig centralutrustning. Brandlarm överförs till räddningstjänsten och aktiverar utrymningslarmsystemet. Brandlarm indikeras även i kallelsesignalsystemet. Utförande enligt brandskyddsbeskrivning samt PTS Brandlarm. Utrymningslarm anordnas med akustiska och optiska larmdon. Larm aktiveras automatiskt via brandlarm eller manuellt via larmknappar. Utförande enligt brandskyddsbeskrivning samt PTS Brandlarm. Kallelsesignalsystem av typ displaysystem anordnas. Systemet kompletteras med bärbara enheter för tyst larmpresentation och intern talkommunikation. Gaslarmsystem installeras och indikeras i kallelsesignalsystemet, larm överförs även till driftavdelningen via DUC. Hjärtlarmsystem anordnas för tillbyggnadsdelen. Hjärtlarmet ansluts till befintligt system. Tidgivningssystem anordnas med tidgivningsur placerade i korridorer m.m. Systemet ansluts till befintligt system inom sjukhuset. Centralradiosystem anordnas för behandlingsrum. Uttag för kabel-tv anordnas för väntrum, behandlingsrum, konferensrum m.m. Uttagsnätet ansluts till befintligt system. Hörhjälpmedel i form av hörslingor anordnas i receptionsdiskar. Upptagetsignalsystem anordnas för undersökningsrum, expeditioner m.m. Kösignalsystem anordnas för receptioner. Porttelefonsystem anordnas vid yttre entréer. Passerkontrollsystem anordnas för yttre och inre entréer. Utförande enligt PTS Passerkontrollsystem.

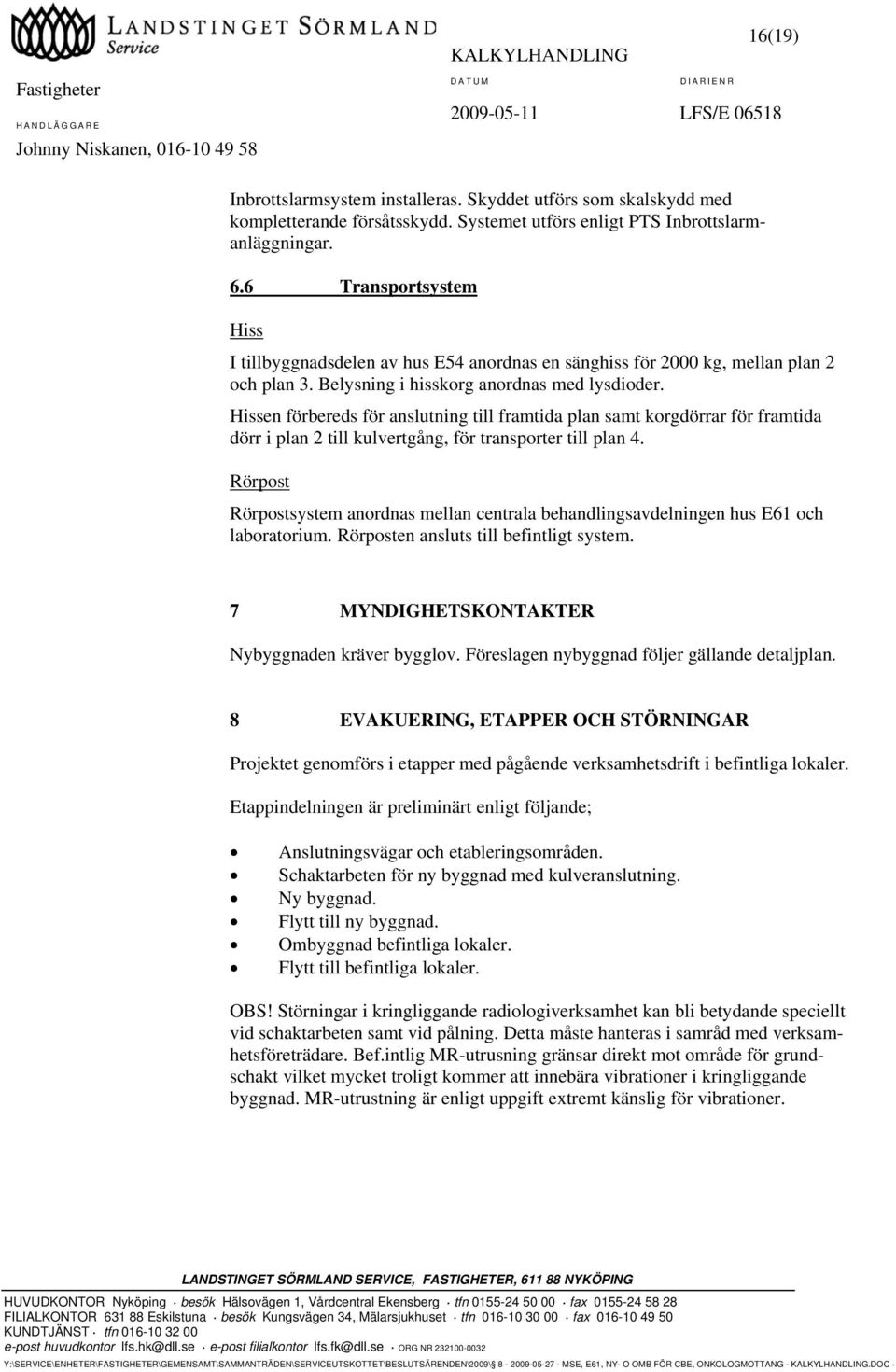

19 16(19) Inbrottslarmsystem installeras. Skyddet utförs som skalskydd med kompletterande försåtsskydd. Systemet utförs enligt PTS Inbrottslarmanläggningar. 6.6 Transportsystem Hiss I tillbyggnadsdelen av hus E54 anordnas en sänghiss för 2000 kg, mellan plan 2 och plan 3. Belysning i hisskorg anordnas med lysdioder. Hissen förbereds för anslutning till framtida plan samt korgdörrar för framtida dörr i plan 2 till kulvertgång, för transporter till plan 4. Rörpost Rörpostsystem anordnas mellan centrala behandlingsavdelningen hus E61 och laboratorium. Rörposten ansluts till befintligt system. 7 MYNDIGHETSKONTAKTER Nybyggnaden kräver bygglov. Föreslagen nybyggnad följer gällande detaljplan. 8 EVAKUERING, ETAPPER OCH STÖRNINGAR Projektet genomförs i etapper med pågående verksamhetsdrift i befintliga lokaler. Etappindelningen är preliminärt enligt följande; Anslutningsvägar och etableringsområden. Schaktarbeten för ny byggnad med kulveranslutning. Ny byggnad. Flytt till ny byggnad. Ombyggnad befintliga lokaler. Flytt till befintliga lokaler. OBS! Störningar i kringliggande radiologiverksamhet kan bli betydande speciellt vid schaktarbeten samt vid pålning. Detta måste hanteras i samråd med verksamhetsföreträdare. Bef.intlig MR-utrusning gränsar direkt mot område för grundschakt vilket mycket troligt kommer att innebära vibrationer i kringliggande byggnad. MR-utrustning är enligt uppgift extremt känslig för vibrationer.

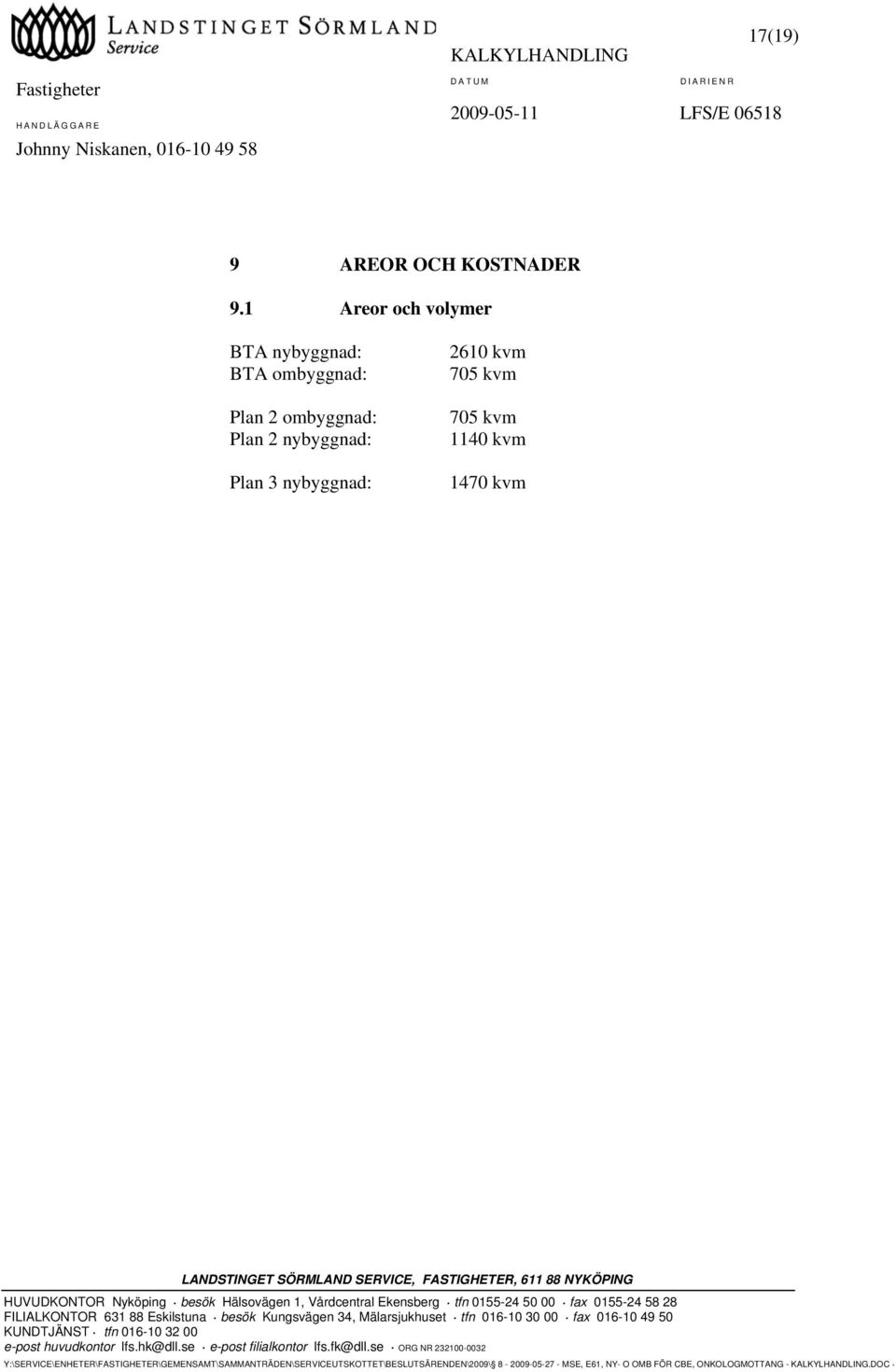

20 17(19) KALKYLHANDLING 9 AREOR OCH KOSTNADER 9.1 Areor och volymer BTA nybyggnad: BTA ombyggnad: Plan 2 ombyggnad: Plan 2 nybyggnad: Plan 3 nybyggnad: 2610 kvm 705 kvm 705 kvm 1140 kvm 1470 kvm

21 18(19) KALKYLHANDLING 9.2 Kostnader prisläge maj Sammansatta kostnader Totalt Investering Underhåll Nybyggnad Ombyggnad Kostnad Markkostnader Konsultkostnader Huskostnader Indirekta produktionskostnader 5 Kostnader för VVS, VA i byggnad 6 Kostnader för EL i byggnad 7 Kostnader för transportanläggningar Summa kostnader Internkostnader samt kreditiv Extra ordinära kostnader Summa kostnader Kostnader för inredning / utrustning bygg Summa Lös inredning / utrustning Enligt Bilaga

22 19(19) Produktionskostnaden ombyggnation i befintliga lokaler samt nybyggnation av hus E61 bedöms till ca 84 mnkr. Utöver den kostnaden kommer verksamheten att faktureras kostnad för inredning/utrustning Bygg som är kalkylerad till 2,3 mnkr. I redovisad kostnad ingår ej: Mervärdesskatt. Eventuella provisoriska lokaler för berörd verksamhet. Omställningskostnader för berörd verksamhet samt kostnader för eventuella störningar. Extraordinära grundläggningsförhållanden Onkolog och central behandlingsenhet och central beredning av cytostatika Preliminär årlig hyra, beräknad på en investeringskostnad om 82,5 mnkr och 1,5 mnkr i underhållskostnader blir ca 6,4 mnkr vid en hyrestid av 10 år och en ränta på 5 % för onkologkliniken. Nuvarande hyreskostnad för klinikens olika delar är 1,96 mnkr/år. Det ger en hyresnettoeffekt för onkologkliniken på ca 4,4 mnkr/år. Central beredning av cytostatika, Apoteket AB, kommer att betala en hyra på en hyra på 0,4 mnkr för sin lokal i nybyggnaden. Service kommer att betala en hyra 0,2 mnkr för driftutrymmen som kommer att försörja fler delar av Mälarsjukhus. Övrigt I enlighet med Landstingets policy föreslås 1 % av investeringsbeloppet avsättas för fast konstnärlig utsmyckning, d.v.s. ca 0,8 mnkr. 10 TIDPLAN Tidplan för byggprocessens huvuddelar; Projekteringsskedet våren hösten 2009 Upphandling hösten 2009 Byggskedet hösten våren RITNINGSFÖRTECKNING Följande ritningar biläggs denna skisshandling: Planritningar; Hus E61, Plan 2 dat Hus E61, Plan 3 - dat Hus E54, plan 2 - dat
