1 Alternativ lösning - ombyggnation av huvudentrén Clinical Research Centre Grontmij AB Bygg & Samhällsbyggnad

2 Vår referens Mattias Hellström (PL) Ingrid Johansson (A) Rapport Namnteckning Granskad av Godkänd av Innehållsförteckning 1 Sammanfattning Förslag Kalkyl Bilagor... 6 Grontmij AB Besök Norra bulltofta vägen 65A E-post Ingrid.Johansson@grontmij.com Box 2909 Org nr Direktnr Malmö Styrelsens säte Stockholm Fax

3 Alternativ lösning - ombyggnation av huvudentrén Clinical Research Centre Sammanfattning Alternativ lösning - Ombyggnation av huvudentrén - Clinical Research Centre. Befintlig huvudentré vid CRC (Clinical Research Centre) skall byggas om. Utformningen enligt nedan baserar sig på föreslagen lösning enligt yttrande från Lunds Universitet av Linus Jeppson samt möte med Peter Persson Region Service, Hugh Collins CRC, Linus Jeppsson CRC och Ingrid Johansson Grontmij AB. Befintligt vindfång vid huvudentrén till CRC skall byggas om och kompletteras med nytt yttre vindfång. och en karuselldörr. Att förse vindfånget med en karuselldörr är ett effektivt sätt att komma tillrätta med klimatproblemen, den dåliga arbetsmiljön med drag i lokalen samt värmeförlusterna som idag uppstår på grund av det befintliga vindfångets undermåliga funktion. Befintligt vindfång med dubbla slagdörrar i fasad och dubbla dörrar inne i vindfånget fungerar dåligt. Dörrarna är tunga och hinner ej stänga vid högtrafik då dörrarna är försedda med handikappsautomatik med fördröjning. Då det passerar upp till ca 7000 personer/dag genom vindfånget står dörrarna vidöppna ca 2 timmar per dag. Det korta gångavståndet på ca 3 m mellan slagdörrarna gör att inner- respektive ytterdörrarna ej hinner stängas helt vid inpassering. Detta medför att det blir kraftigt drag och obehagligt klimat i entréhallen med onödiga värmeförluster som följd. Vindfånget fungerar idag även som entré för rullstolsburna samt som huvudsaklig nödutrymningsväg från entréhallen och byggnaden. Det föreligger ett byggnadstekniskt krav på det fria måttet för utrymning skall ha en dagöppning på 1200 mm för en samlingslokal med ett personantal överstigande 150 personer. Detta har beaktats vid den nya utformningen. Grontmij AB 3 (6)

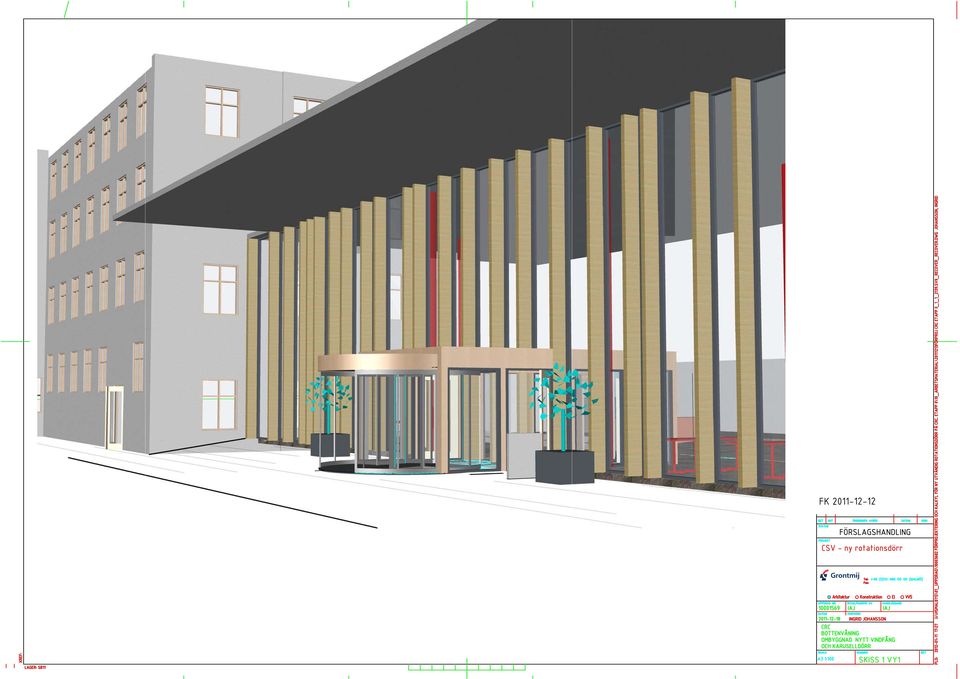

4 Alternativ lösning - ombyggnation av huvudentrén Clinical Research Centre Förslag Skisser och jämförelser i förstudier har utvärderats av Universitetet och lett fram till lösning benämnd Alternativ lösning ombyggnation av huvudentrén Clinical Research Center och en ny ritning har upprättats av Ingrid Johansson Grontmij, se bifogad Skiss 1 daterad. Den alternativa lösningen med tidigare skissat yttre vindfång, se bifogad Vy1 FK har stämts av i möte med David Melander på Stadsbyggnadskontoret, Peter Persson Region Service och Ingrid Johansson Grontmij. David Melander har efter avstämning internt med sina kollegor på Stadsbyggnadskontoret meddelat att bygglov för detta utförande avseende utformning kan godkännas under förutsättning att vindfånget utförs i ek samt att även överstycke till karuselldörr också utförs i ek. Nedan följer en kort punktvis beskrivning vad förslaget för ombyggnaden innefattar. Nytt vindfång med ny fyrvingad karuselldörr kompletterar befintligt vindfång. Karuselldörren förhindrar tvärdrag, värmeförluster och dåligt klimat i entréhallen vid stort personflöde. Befintliga värmeridåer som sitter i befintligt vindfång flyttas för bättre funktion. Värmeridå med inbyggd klimatstyrning för karuselldörren bedöms ej vara nödvändig då befintliga värmeridåer täcker upp värmeförluster genom vindfånget. Värmeridåerna bedöms även fungera som värmekälla för uppvärmning av det nya vindfånget. Den föreslagna fyrvingade karuselldörren kan ställas upp i nödutrymningsläge då man önskar ta in skrymmande föremål eller uppnå genomluftning av entréhallen under den varma årstiden. Karuselldörren förses med automatiska skjutdörrar (nattlåsningsdörrar) som kan användas som klimatskydd och inpassering med kortläsare kvällstid före nattlåsning. Nya sidodörrar med större öppningsbredd placeras i det nya yttre vindfånget för att uppnå kravet på nödutgång och in/utpassering för handikappade. Dörrarna förses med automatik och kortläsare för behörigas inpassering kvällstid. Normal inpassering sker via karusellen för all annan in- och utpassering. Karuselldörren är upplåst dagtid. Karuselldörren reducerar det tidigare permanenta användandet av handikappsdörrautomatiken som orsakar vidöppna dörrar. De tunga och dåligt fungerande befintliga dörrarna ersätts med dessa lättare sidodörrar. Nytt skalskydd Skyddsklass 2 (MK 3) anordnas i det ny yttre vindfånget. Golv väggar, tak, karuselldörr, sidodörrar och glaspartier ingår i skalskyddet och ansluts till befintligt skalskydd. Samtliga dörrar förses med beslagning/lås godkända för utrymning och skalskydd. Det inre befintliga vindfånget kortas av och förses med en automatisk teleskopdörr, som automatiskt ställer in öppningsbredd och hastighet efter personflödet, mot entréhallen. Teleskopdörren förhindrar drag då sidodörrarna används. Installationer demonteras/återanvänds och kompletteras i erforderlig omfattning. En ytterligare förbättring av nödutrymningen från entréhallen kan uppnås om trapphus i söder uppgraderas genom bredare dörrar, panikreglar etc. Detta är ej medtaget i bifogad kalkyl då det nya vindfånget med bredare dörrar bedöms uppfylla kravet för brandutrymning från entréhallen avseende förändringen med nytt vindfång. Energiförlusten i dagsläget är beräknad till ca kwh. En stor del av dessa energiförluster uppskattas utgå, jmf. tidigare rapport Där en beräkning gjorts för en 2-vingad karuselldörr placerad i inre vindfång, där 75 % kunde besparas med ny karuselldörr enligt beräkningen för denna. Kostnaden för ombygganden beräknas till ca kr, se bilagd kalkyl. Grontmij AB 4 (6)

5 Alternativ lösning - ombyggnation av huvudentrén Clinical Research Centre Kalkyl Kalkylen nedan baseras på en uppskattning av den totala byggkostnaden enligt ritning och beskrivning ovan. Kostnaden för projektering har bedömts av respektive teknikkonsult. Kostnad är exklusive förstudier. Byggnadsarbeten Schakt och yttre mark Ny platta på mark till karusell Utvändig konstruktion Avväxling och rivning av befintligt entréparti Modifiering av inre vindfång Komplettering av granitgolv efter rivning Nya handtag beslag mm Komplettering av lås Elarbeten Flytt och anpassning av kortläsare, brandlarm, belysning, ridåvärmare, kameror, inbrottslarm VVS Flytt av bef. ridåvärmare och anpassning av sprinklers Besam Ny entrékarusell och sluss med skjutdörr enligt offert Samordning mellan entreprenör och Besam Projektering och byggherrekostnader Förfrågningsunderlag Projektering* för utförandeentreprenad ( A, K, VVS, Brand, El) Energiberäkning BAS-P KA Bygglovshandlingar (ritningar och systemhandling) Bygglovsavgift Byggledning och projektledning (ingår ej) Kostnad för alternativ ingång under byggtid (ingår ej) Besiktning Relationshandlingar (ingår ej) Oförutsett (10%) TOTALSUMMA EXKL MOMS SEK *: Projektering förutsätter att konstruktionshandlingar och uppställningsritningar finns digitalt. Grontmij AB 5 (6)
