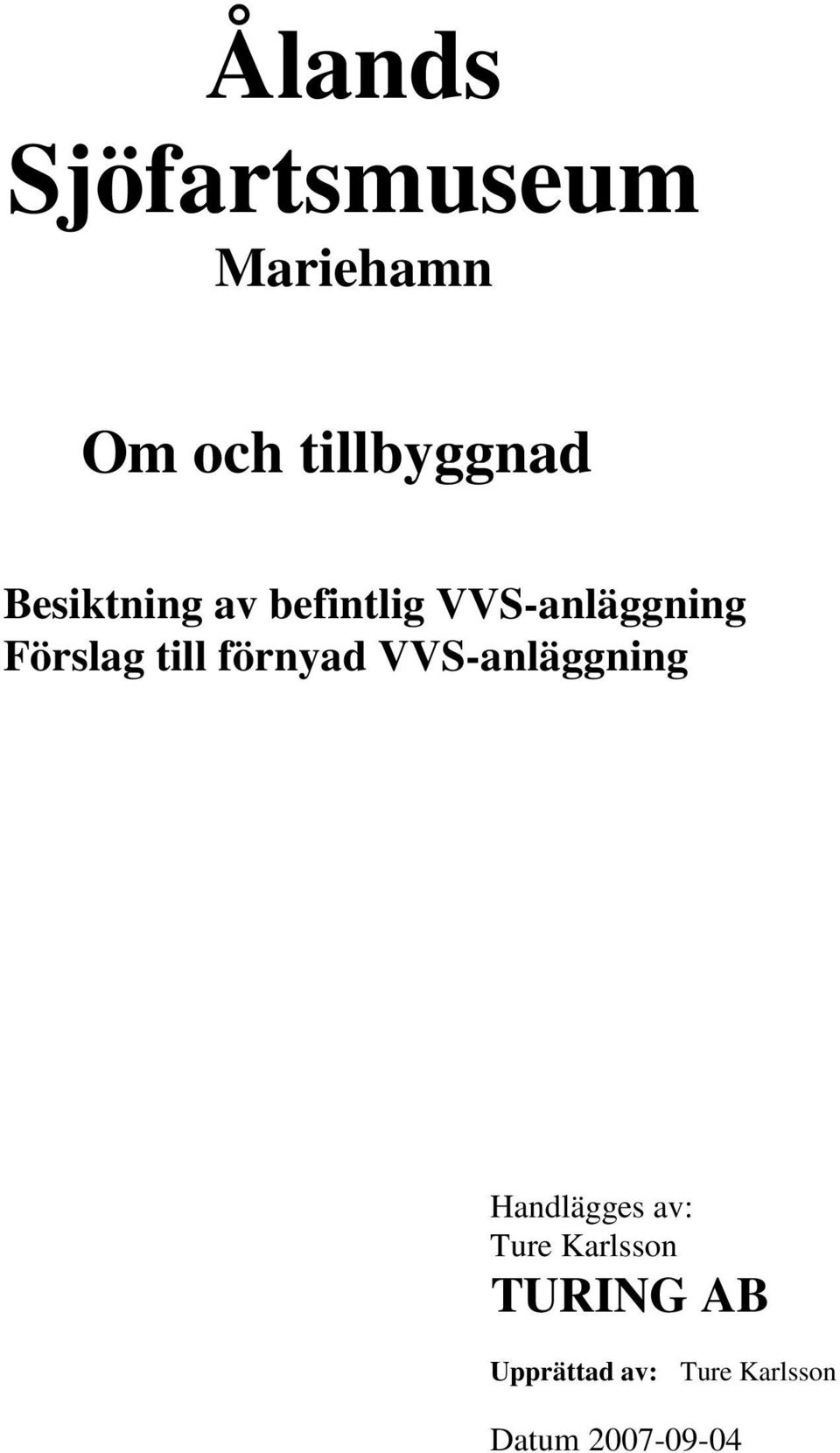

1 Ålands Sjöfartsmuseum Mariehamn Om och tillbyggnad Besiktning av befintlig VVS-anläggning Förslag till förnyad VVS-anläggning Handlägges av: Ture Karlsson TURING AB Upprättad av: Ture Karlsson Datum

förnyad VVS-anläggning Handlägges av: Ture Karlsson

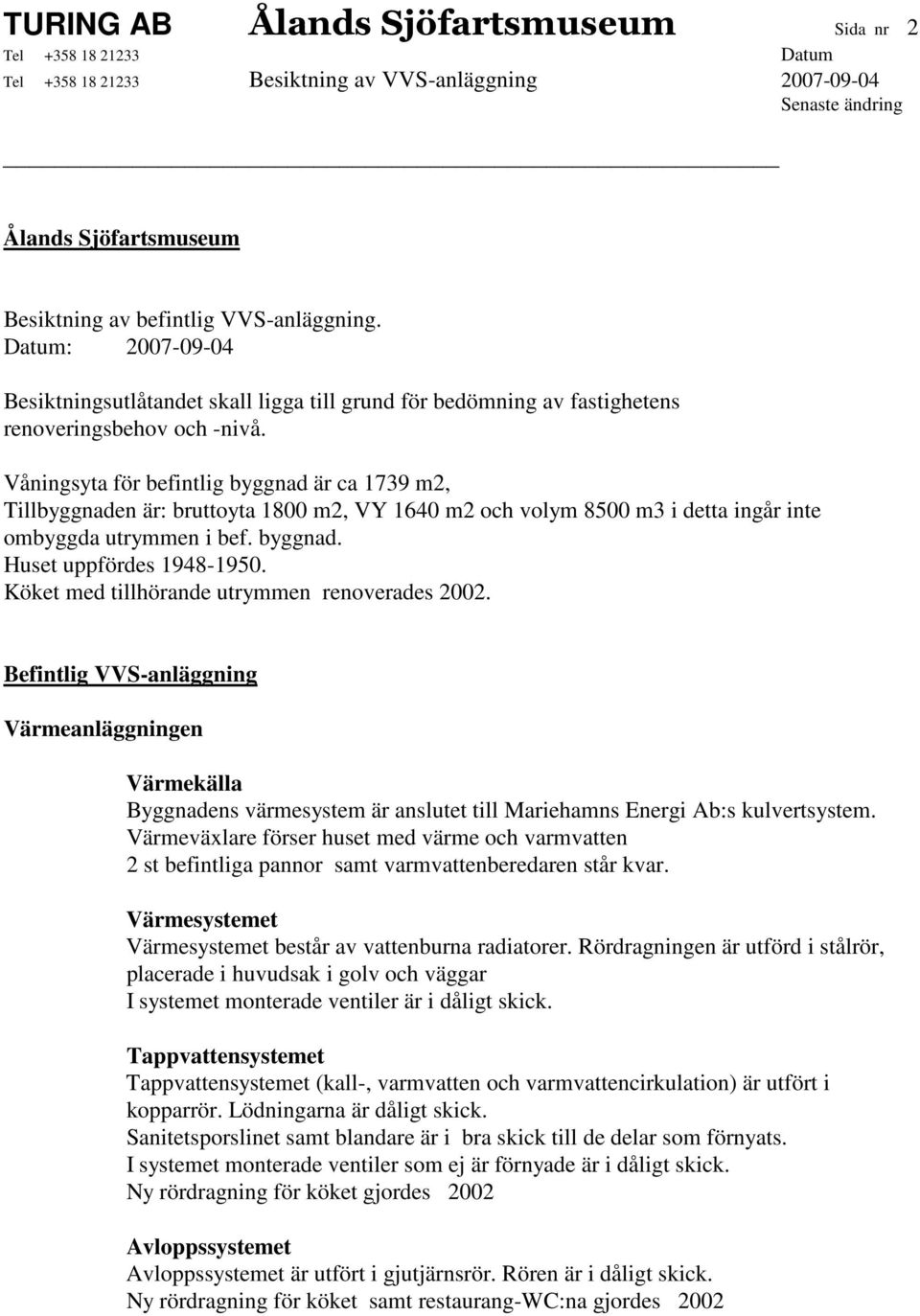

2 TURING AB Ålands Sjöfartsmuseum Sida nr 2 Ålands Sjöfartsmuseum Besiktning av befintlig VVS-anläggning. Datum: Besiktningsutlåtandet skall ligga till grund för bedömning av fastighetens renoveringsbehov och -nivå. Våningsyta för befintlig byggnad är ca 1739 m2, Tillbyggnaden är: bruttoyta 1800 m2, VY 1640 m2 och volym 8500 m3 i detta ingår inte ombyggda utrymmen i bef. byggnad. Huset uppfördes Köket med tillhörande utrymmen renoverades Befintlig VVS-anläggning Värmeanläggningen Värmekälla Byggnadens värmesystem är anslutet till Mariehamns Energi Ab:s kulvertsystem. Värmeväxlare förser huset med värme och varmvatten 2 st befintliga pannor samt varmvattenberedaren står kvar. Värmesystemet Värmesystemet består av vattenburna radiatorer. Rördragningen är utförd i stålrör, placerade i huvudsak i golv och väggar I systemet monterade ventiler är i dåligt skick. Tappvattensystemet Tappvattensystemet (kall-, varmvatten och varmvattencirkulation) är utfört i kopparrör. Lödningarna är dåligt skick. Sanitetsporslinet samt blandare är i bra skick till de delar som förnyats. I systemet monterade ventiler som ej är förnyade är i dåligt skick. Ny rördragning för köket gjordes 2002 Avloppssystemet Avloppssystemet är utfört i gjutjärnsrör. Rören är i dåligt skick. Ny rördragning för köket samt restaurang-wc:na gjordes 2002

Våningsyta för befintlig byggnad är ca 1739 m2, Tillbyggnaden är: bruttoyta 1800 m2, VY 1640 m2 och volym 8500 m3 i detta ingår inte ombyggda utrymmen i bef. byggnad. Huset uppfördes 1948-1950.

3 TURING AB Ålands Sjöfartsmuseum Sida nr 3 Luftbehandlingssystemet Ursprungligt ventilationssystem var utfört med aggregat för värmd tilluft. Museet Tilluftaggregatet (nu rivet) var placerat i rummet (nivå +ca 7,52) under entrén. Kanaldragningarna är utförda i byggnadsmaterial och placerade i väggar och golv Frånluften evakuerades med takfläkt (nu riven) Restaurangen Tilluftaggregatet är placerat i och på tak-konstruktionen ovan köket Kanaldragningarna är utförda i byggnadsmaterial och placerade i väggar och bjälklag Frånluften evakuerades med takfläkt via köket Ny frånluftanläggning för köket gjordes 2002 Rörisolering Rörisoleringarna innehåller asbest.

Kanaldragningarna är utförda i byggnadsmaterial och placerade i väggar och golv Frånluften evakuerades med takfläkt (nu riven) Restaurangen Tilluftaggregatet är

4 TURING AB Ålands Sjöfartsmuseum Sida nr 4 Ny VVS-ANLÄGGNING i det befintliga huset. Förslag till åtgärder vid renovering och ombyggnad. Översiktlig systemuppbyggnad. Värme, sanitet. Värme- vatten och avloppssystemen förnyas i sin helhet. (Rör, ventiler, radiatorer, blandare, automatik mm) Ny rördragning för köket som utfördes 2002 kvarstår och ansluts/anpassas till den förnyade rördragningen. De förnyade värme- och vattenrörsinstallationerna ansluts till nya värmeväxlare i tillbyggnaden. Utvändigt avlopp, brunnar, fettavskiljare, dagvatten mm anpassas enligt tillbyggnadens utrymmeskrav. Ny KV-serviceledning monteras. Ventilation Ventilationssystemen förnyas i sin helhet. (Aggregat, kanaler till-frånluftdon, automatik mm) Ny frånluftanläggning (fettfilter, kanaldragning takfläkt mm) för utsug från köket utfördes 2002 och kvarstår. Museet med tillhörande utrymmen. Ventilationssystemet förnyas i sin helhet och ansluts med kanaldragning till nytt luftbehandlingsaggregat i tillbyggnaden. Funktioner: till-frånluft, återvinning, värme, kyla, avfuktning och befuktning. Befuktningsfunktionen skall beakta husets fukttålighet. Beträffande kanaldragningen i utställningsutrymmena, skall i första hand ny anpassad kanaldragning undersökas i andra hand används befintliga murade kanaler om det konstaterats möjligt efter inspektion genom nya rens-/inspektionsöppningar. Restaurangen, köket med tillhörande utrymmen. Ventilationssystemets tilluft- samt frånluftdel (ej köksutsuget som är förnyat) förnyas i sin helhet och ansluts med kanaldragning till nytt luftbehandlingsaggregat på taket. Funktioner för tillfrånluft, återvinning, värme, kyla, skall ingå Befintligt frånluftsystem från köket förses med återvinning för återföring av värme till tilluftaggregatet Beträffande kanaldragningen för restaurangen, skall i första hand ny anpassad kanaldragning undersökas i andra hand används befintliga murade kanaler om det konstaterats möjligt efter inspektion genom nya rens-/inspektionsöppningar.

(Rör, ventiler, radiatorer, blandare, automatik mm) Ny rördragning för köket som utfördes 2002 kvarstår och ansluts/anpassas till den förnyade rördragningen.

5 TURING AB Ålands Sjöfartsmuseum Sida nr 5 Allmänt Installationer skall vara lätt åtkomliga för service, och placeras och utformas på ett sådant sätt, att rationell drift är möjlig. Källarplan Saneringar i pannrummet, pumprummet, kulvertgångar mm Ny värmeväxlarinstallation i tillbyggnaden. VVX-värme, VVX-vent och VVX-varmvatten Ny förbindelserördragning från värmeväxlarna i tillbyggnaden Kulvertgångarna kan användas för rördragning till den del de är åtkomliga för framtida inspektion. Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n ansluts/anpassas till de nya installationerna Plan Utrymmen norr om museidelen. Ombyggnad för integration i tillbyggnaden Dessa utrymmen byggs om och integreras i tillbyggnadens funktioner Ventilationsinstallationen ansluts till aggregat i angränsande tillbyggnad. Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n anpassas till de nya utrymmena Plan Saneringar i museets utställningsutrymmen Nedre delen Beträffande kanaldragningen, skall i första hand ny anpassad kanaldragning undersökas i andra hand används befintliga murade kanaler om det konstaterats möjligt efter inspektion genom nya rens-/inspektionsöppningar. Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n beaktas Plan (10,65 Gatuplan) Saneringar i museets utställningsutrymmen Övre delen Beträffande kanaldragningen, skall i första hand ny anpassad kanaldragning undersökas i andra hand används befintliga murade kanaler om det konstaterats möjligt efter inspektion genom nya rens-/inspektionsöppningar. Frånluften dras till det nya luftbehandlingsaggregatet i tillbyggnaden Nya vatten- och avloppsinstallationer (2002) för köket beaktas

VVX-värme, VVX-vent och VVX-varmvatten Ny förbindelserördragning från värmeväxlarna i tillbyggnaden Kulvertgångarna kan användas för rördragning till den del de är åtkomliga för framtida inspektion.

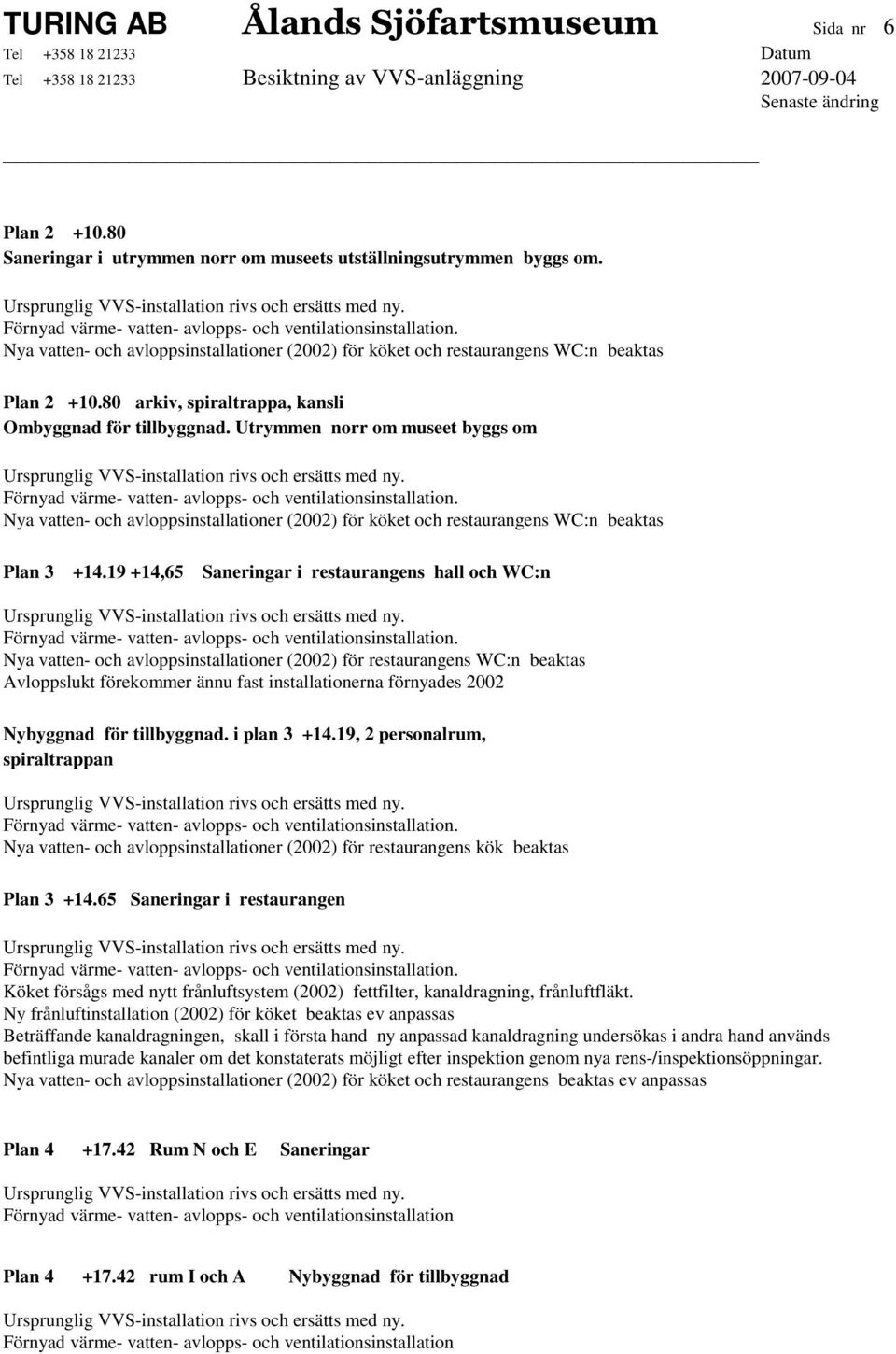

6 TURING AB Ålands Sjöfartsmuseum Sida nr 6 Plan Saneringar i utrymmen norr om museets utställningsutrymmen byggs om. Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n beaktas Plan arkiv, spiraltrappa, kansli Ombyggnad för tillbyggnad. Utrymmen norr om museet byggs om Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n beaktas Plan ,65 Saneringar i restaurangens hall och WC:n Nya vatten- och avloppsinstallationer (2002) för restaurangens WC:n beaktas Avloppslukt förekommer ännu fast installationerna förnyades 2002 Nybyggnad för tillbyggnad. i plan , 2 personalrum, spiraltrappan Nya vatten- och avloppsinstallationer (2002) för restaurangens kök beaktas Plan Saneringar i restaurangen Köket försågs med nytt frånluftsystem (2002) fettfilter, kanaldragning, frånluftfläkt. Ny frånluftinstallation (2002) för köket beaktas ev anpassas Beträffande kanaldragningen, skall i första hand ny anpassad kanaldragning undersökas i andra hand används befintliga murade kanaler om det konstaterats möjligt efter inspektion genom nya rens-/inspektionsöppningar. Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens beaktas ev anpassas Plan Rum N och E Saneringar Förnyad värme- vatten- avlopps- och ventilationsinstallation Plan rum I och A Nybyggnad för tillbyggnad Förnyad värme- vatten- avlopps- och ventilationsinstallation

Utrymmen norr om museet byggs om Nya vatten- och avloppsinstallationer (2002) för köket och restaurangens WC:n beaktas Plan 3 +14.

7 TURING AB Ålands Sjöfartsmuseum Sida nr 7 Yttertaket Nytt luftbehandlingsaggregat för restaurangen monteras i nytt fläktrum på taket. Funktioner till-frånluft, återvinning, värme, kyla. Befintligt frånluftsystem från köket förses med återvinningsbatteri. Kostnadsberäkning /uppskattning Enligt ovan beskrivna systemlösningar är åtgärderna kostnadsberäknade / uppskattade till: Värmeanläggningen Ventilationsanläggningen Åtgärder för att lösa luktproblemen i restaurangens WC:n Projektering exkl moms exkl moms exkl moms exkl moms exkl moms TURING AB Ture Karlsson

Kostnadsberäkning /uppskattning Enligt ovan beskrivna systemlösningar är åtgärderna kostnadsberäknade / uppskattade till: Värmeanläggningen
