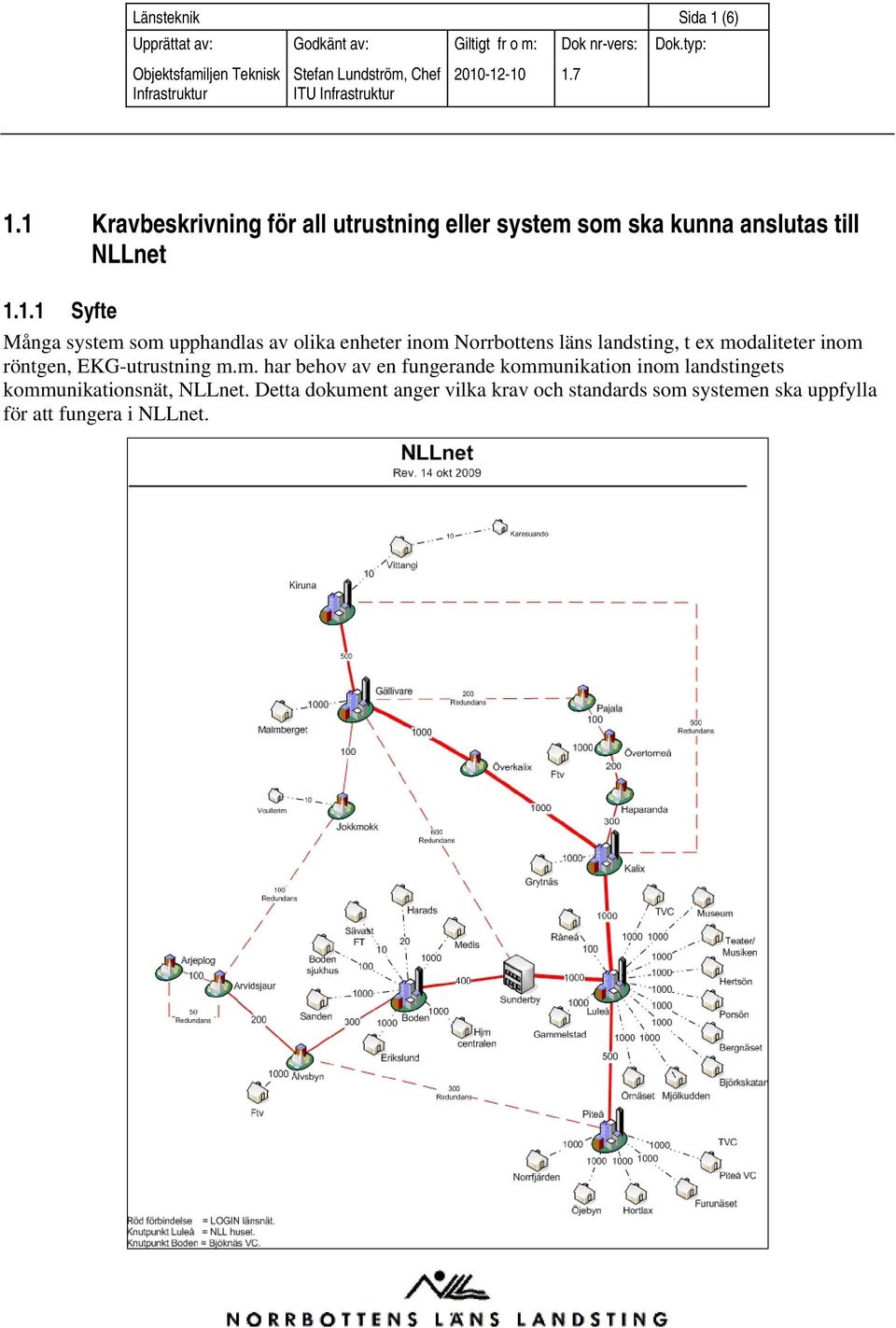

1 Länsteknik Sida 1 (6) 1.1 Kravbeskrivning för all utrustning eller system som ska kunna anslutas till NLLnet Syfte Många system som upphandlas av olika enheter inom Norrbottens läns landsting, t ex modaliteter inom röntgen, EKG-utrustning m.m. har behov av en fungerande kommunikation inom landstingets kommunikationsnät, NLLnet. Detta dokument anger vilka krav och standards som systemen ska uppfylla för att fungera i NLLnet.

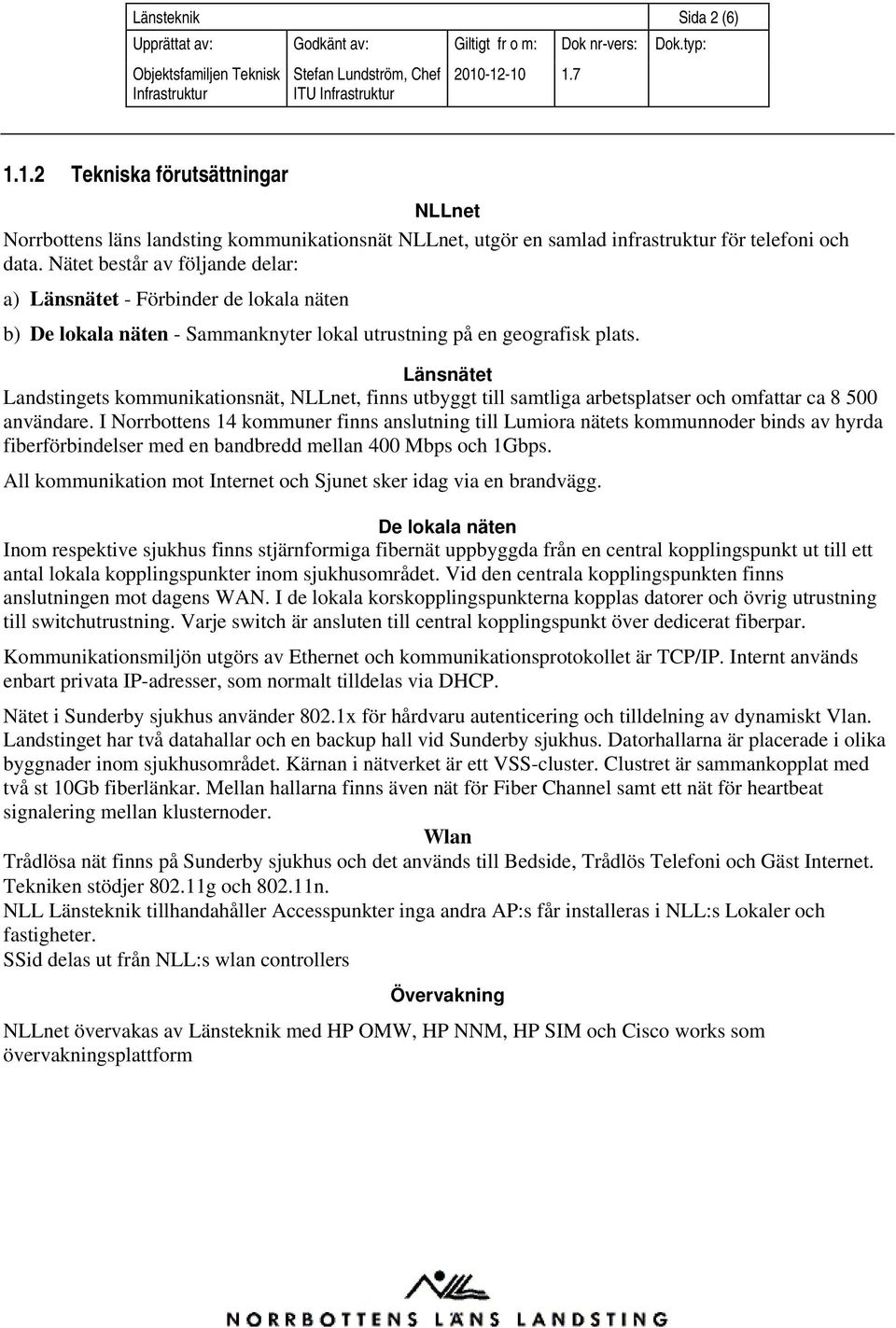

2 Länsteknik Sida 2 (6) Tekniska förutsättningar NLLnet Norrbottens läns landsting kommunikationsnät NLLnet, utgör en samlad infrastruktur för telefoni och data. Nätet består av följande delar: a) Länsnätet - Förbinder de lokala näten b) De lokala näten - Sammanknyter lokal utrustning på en geografisk plats. Länsnätet Landstingets kommunikationsnät, NLLnet, finns utbyggt till samtliga arbetsplatser och omfattar ca användare. I Norrbottens 14 kommuner finns anslutning till Lumiora nätets kommunnoder binds av hyrda fiberförbindelser med en bandbredd mellan 400 Mbps och 1Gbps. All kommunikation mot Internet och Sjunet sker idag via en brandvägg. De lokala näten Inom respektive sjukhus finns stjärnformiga fibernät uppbyggda från en central kopplingspunkt ut till ett antal lokala kopplingspunkter inom sjukhusområdet. Vid den centrala kopplingspunkten finns anslutningen mot dagens WAN. I de lokala korskopplingspunkterna kopplas datorer och övrig utrustning till switchutrustning. Varje switch är ansluten till central kopplingspunkt över dedicerat fiberpar. Kommunikationsmiljön utgörs av Ethernet och kommunikationsprotokollet är TCP/IP. Internt används enbart privata IP-adresser, som normalt tilldelas via DHCP. Nätet i Sunderby sjukhus använder 802.1x för hårdvaru autenticering och tilldelning av dynamiskt Vlan. Landstinget har två datahallar och en backup hall vid Sunderby sjukhus. Datorhallarna är placerade i olika byggnader inom sjukhusområdet. Kärnan i nätverket är ett VSS-cluster. Clustret är sammankopplat med två st 10Gb fiberlänkar. Mellan hallarna finns även nät för Fiber Channel samt ett nät för heartbeat signalering mellan klusternoder. Wlan Trådlösa nät finns på Sunderby sjukhus och det används till Bedside, Trådlös Telefoni och Gäst Internet. Tekniken stödjer g och n. NLL Länsteknik tillhandahåller Accesspunkter inga andra AP:s får installeras i NLL:s Lokaler och fastigheter. SSid delas ut från NLL:s wlan controllers Övervakning NLLnet övervakas av Länsteknik med HP OMW, HP NNM, HP SIM och Cisco works som övervakningsplattform

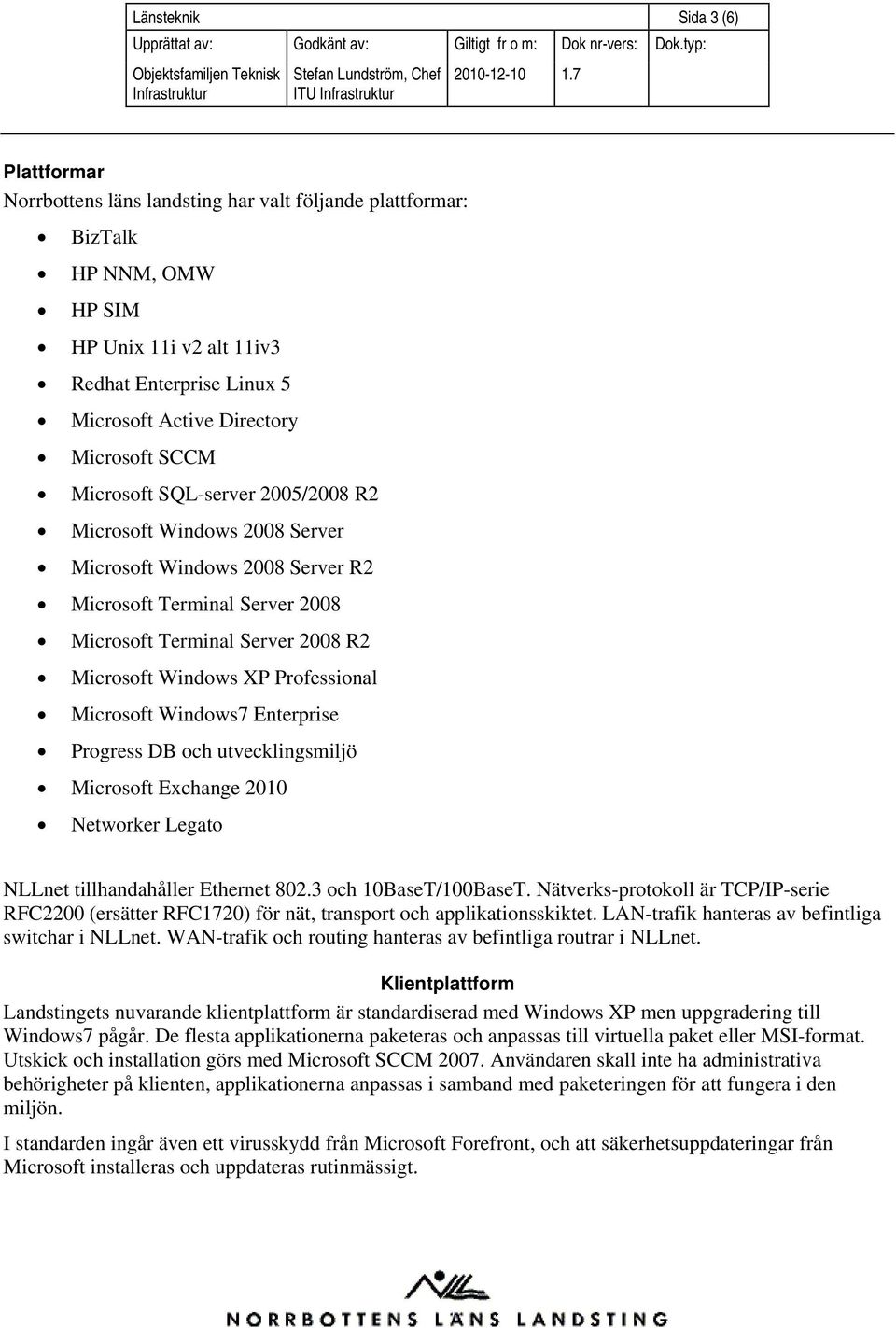

3 Länsteknik Sida 3 (6) Plattformar Norrbottens läns landsting har valt följande plattformar: BizTalk HP NNM, OMW HP SIM HP Unix 11i v2 alt 11iv3 Redhat Enterprise Linux 5 Microsoft Active Directory Microsoft SCCM Microsoft SQL-server 2005/2008 R2 Microsoft Windows 2008 Server Microsoft Windows 2008 Server R2 Microsoft Terminal Server 2008 Microsoft Terminal Server 2008 R2 Microsoft Windows XP Professional Microsoft Windows7 Enterprise Progress DB och utvecklingsmiljö Microsoft Exchange 2010 Networker Legato NLLnet tillhandahåller Ethernet och 10BaseT/100BaseT. Nätverks-protokoll är TCP/IP-serie RFC2200 (ersätter RFC1720) för nät, transport och applikationsskiktet. LAN-trafik hanteras av befintliga switchar i NLLnet. WAN-trafik och routing hanteras av befintliga routrar i NLLnet. Klientplattform Landstingets nuvarande klientplattform är standardiserad med Windows XP men uppgradering till Windows7 pågår. De flesta applikationerna paketeras och anpassas till virtuella paket eller MSI-format. Utskick och installation görs med Microsoft SCCM Användaren skall inte ha administrativa behörigheter på klienten, applikationerna anpassas i samband med paketeringen för att fungera i den miljön. I standarden ingår även ett virusskydd från Microsoft Forefront, och att säkerhetsuppdateringar från Microsoft installeras och uppdateras rutinmässigt.

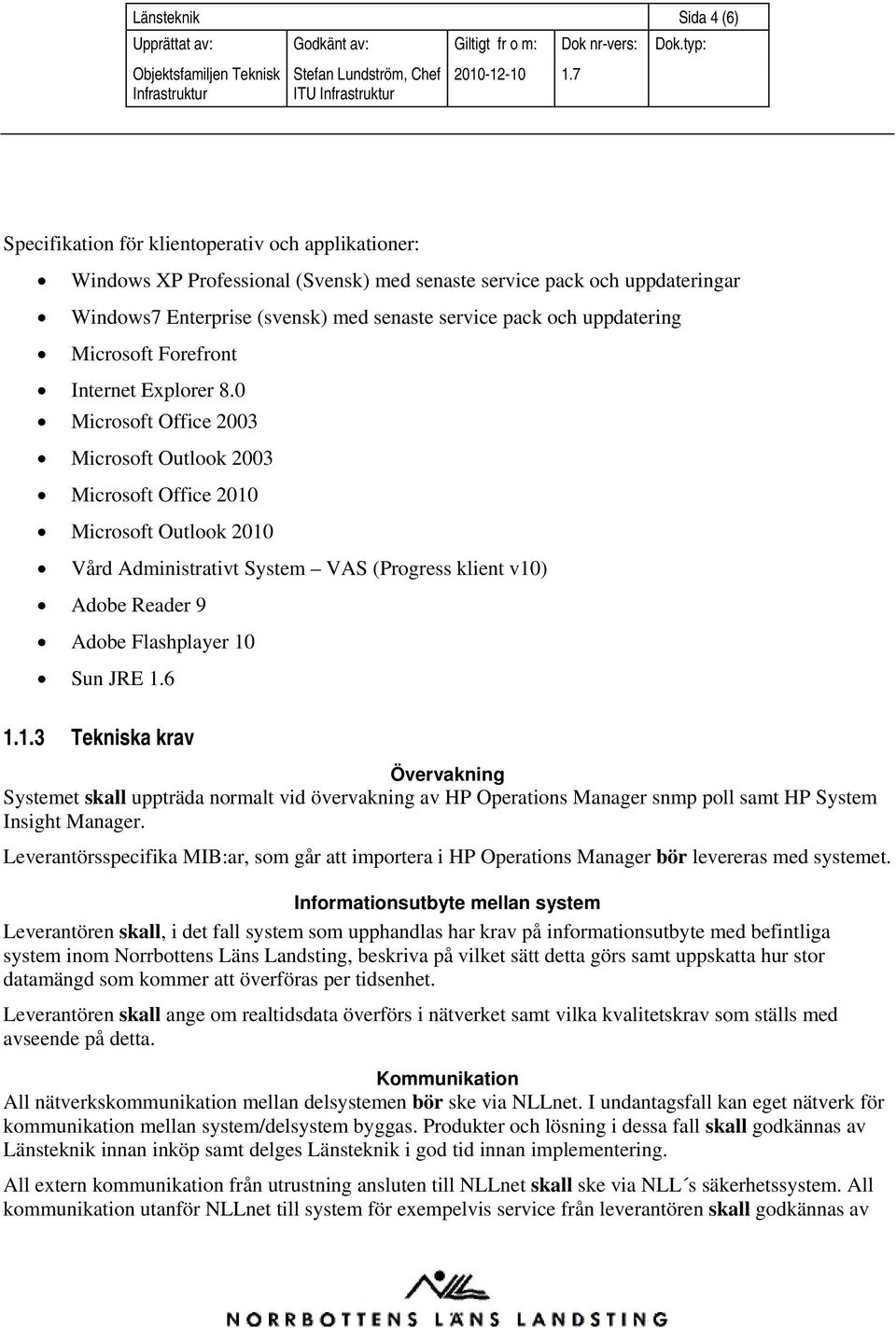

4 Länsteknik Sida 4 (6) Specifikation för klientoperativ och applikationer: Windows XP Professional (Svensk) med senaste service pack och uppdateringar Windows7 Enterprise (svensk) med senaste service pack och uppdatering Microsoft Forefront Internet Explorer 8.0 Microsoft Office 2003 Microsoft Outlook 2003 Microsoft Office 2010 Microsoft Outlook 2010 Vård Administrativt System VAS (Progress klient v10) Adobe Reader 9 Adobe Flashplayer 10 Sun JRE Tekniska krav Övervakning Systemet skall uppträda normalt vid övervakning av HP Operations Manager snmp poll samt HP System Insight Manager. Leverantörsspecifika MIB:ar, som går att importera i HP Operations Manager bör levereras med systemet. Informationsutbyte mellan system Leverantören skall, i det fall system som upphandlas har krav på informationsutbyte med befintliga system inom Norrbottens Läns Landsting, beskriva på vilket sätt detta görs samt uppskatta hur stor datamängd som kommer att överföras per tidsenhet. Leverantören skall ange om realtidsdata överförs i nätverket samt vilka kvalitetskrav som ställs med avseende på detta. Kommunikation All nätverkskommunikation mellan delsystemen bör ske via NLLnet. I undantagsfall kan eget nätverk för kommunikation mellan system/delsystem byggas. Produkter och lösning i dessa fall skall godkännas av Länsteknik innan inköp samt delges Länsteknik i god tid innan implementering. All extern kommunikation från utrustning ansluten till NLLnet skall ske via NLL s säkerhetssystem. All kommunikation utanför NLLnet till system för exempelvis service från leverantören skall godkännas av

5 Länsteknik Sida 5 (6) chefen för ITU och sekretessavtal skall undertecknas. Modem får under inga omständigheter anslutas till utrustning, som är direkt eller indirekt kopplat till NLLnet. Fjärrservice Många system behöver möjlighet till remote access, t.ex. för service eller proaktiv övervakning. Inkoppling av system för fjärråtkomst ska alltid granskas och godkännas av landstingets ITsäkerhetsansvarige. Access till landstingets nätverk (NLLNET) innebär ett ansvar och ansvarsförbindelse skall undertecknas och godkännas innan inkoppling kan ske. Inga okrypterade uppkoppling tillåts. I första hand ska fjärråtkomst ske via PortWise och Microsoft Terminal Server. Direkt åtkomst till systemen och/eller tvåvägstrafik krävs så löses detta med VPNuppkoppling (Lan2Lan). VPN-kopplingar och Portwise-åtkomst erbjuds i första hand via Sjunet. För internationella aktörer som inte utan större olägenheter och kostnader kan erbjuda fullgod service över Sjunet kan VPN-kopplingar över Internet tillåtas i undantagsfall. Alla VPN-kopplingar mot NLLNET skall termineras i Landstingets utrustning. Utrustning som installeras bör klara av att hantera följande: Dynamiska IP-adresser DNS, BOOTP/DHCP och IP hostnamn NTP mot central time-server Variabel subnetmask, default gateway IPv4 inklusive IPSec och IPv6 Länstekniks centrala IT-enhet skall besluta om och ge anvisningar för konfigurering av ovanstående. Inga routing-funktioner skall utföras av systemet. Klient- och applikationer System och applikationer skall kunna samexistera i miljö med Windows XP Professional med senaste service pack och bör fungera med svensk version. När det gäller övriga applikationer skall systemet kunna samexistera med applikationer som anges under rubriken Klientplattform. Systemet skall fungera utan att användaren har administratörsbehörigheter på klienten. Leverantören skall bifoga installationsbeskrivning för applikationen, gällande såväl klient som serverdel (där sådan krävs). Om applikationen behöver anpassas för att fungera i en nedlåst miljö, skall tydliga instruktioner för denna procedur bifogas i installationsbeskrivningen. Mjukvaror I de fall systemets komponenter avviker från plattformarna nämnda under förutsättningar skall leverantören redovisa detta och avvakta godkännande av landstinget innan installation.

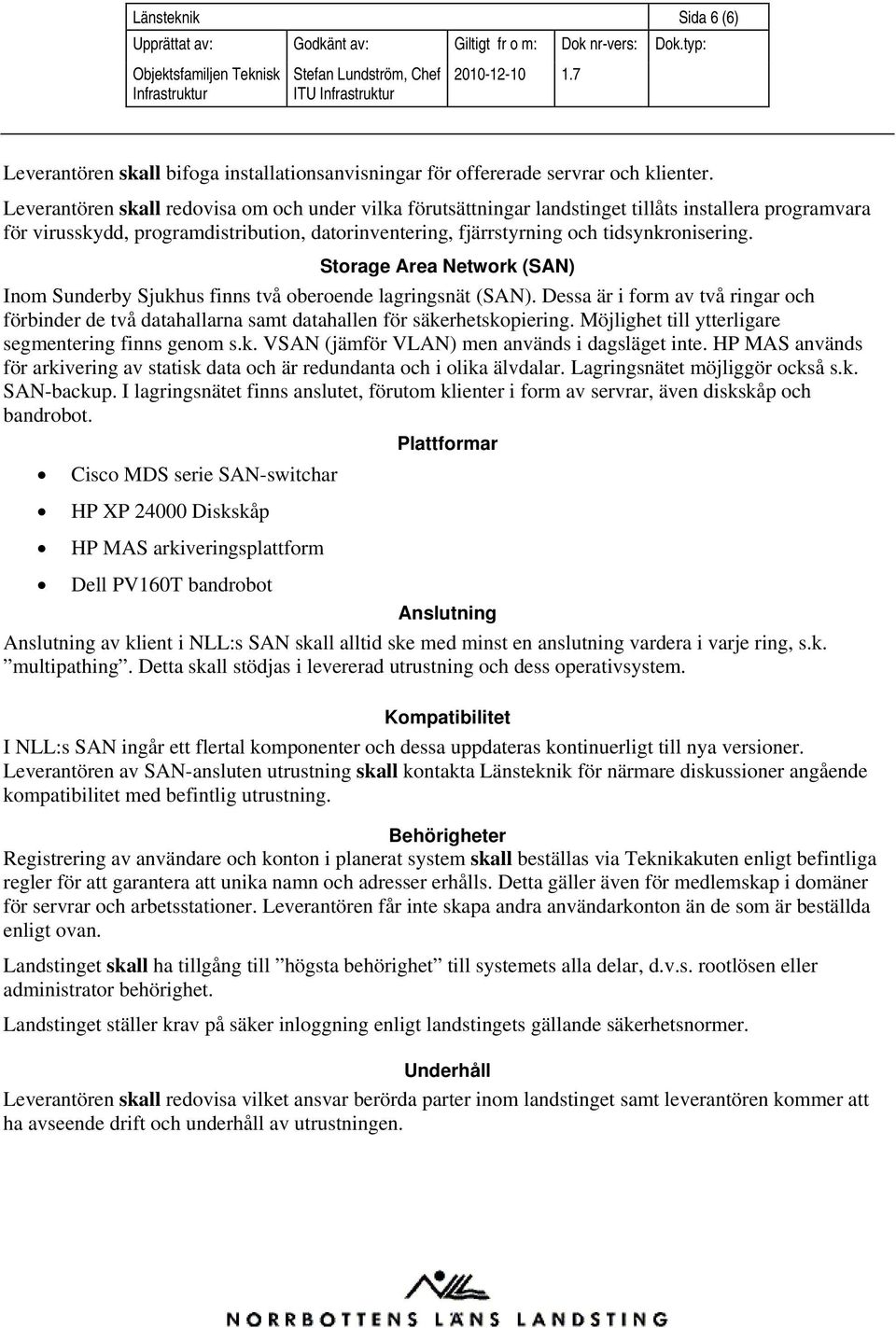

6 Länsteknik Sida 6 (6) Leverantören skall bifoga installationsanvisningar för offererade servrar och klienter. Leverantören skall redovisa om och under vilka förutsättningar landstinget tillåts installera programvara för virusskydd, programdistribution, datorinventering, fjärrstyrning och tidsynkronisering. Storage Area Network (SAN) Inom Sunderby Sjukhus finns två oberoende lagringsnät (SAN). Dessa är i form av två ringar och förbinder de två datahallarna samt datahallen för säkerhetskopiering. Möjlighet till ytterligare segmentering finns genom s.k. VSAN (jämför VLAN) men används i dagsläget inte. HP MAS används för arkivering av statisk data och är redundanta och i olika älvdalar. Lagringsnätet möjliggör också s.k. SAN-backup. I lagringsnätet finns anslutet, förutom klienter i form av servrar, även diskskåp och bandrobot. Plattformar Cisco MDS serie SAN-switchar HP XP Diskskåp HP MAS arkiveringsplattform Dell PV160T bandrobot Anslutning Anslutning av klient i NLL:s SAN skall alltid ske med minst en anslutning vardera i varje ring, s.k. multipathing. Detta skall stödjas i levererad utrustning och dess operativsystem. Kompatibilitet I NLL:s SAN ingår ett flertal komponenter och dessa uppdateras kontinuerligt till nya versioner. Leverantören av SAN-ansluten utrustning skall kontakta Länsteknik för närmare diskussioner angående kompatibilitet med befintlig utrustning. Behörigheter Registrering av användare och konton i planerat system skall beställas via Teknikakuten enligt befintliga regler för att garantera att unika namn och adresser erhålls. Detta gäller även för medlemskap i domäner för servrar och arbetsstationer. Leverantören får inte skapa andra användarkonton än de som är beställda enligt ovan. Landstinget skall ha tillgång till högsta behörighet till systemets alla delar, d.v.s. rootlösen eller administrator behörighet. Landstinget ställer krav på säker inloggning enligt landstingets gällande säkerhetsnormer. Underhåll Leverantören skall redovisa vilket ansvar berörda parter inom landstinget samt leverantören kommer att ha avseende drift och underhåll av utrustningen.
