1 Provning och Certifiering av Plaströr för Gasbranschen av Ackrediterat Provningsorgan Kristian Thörnblom SP Pipe Centre, Göteborg Besiktningsmannadagen, Båstad, Presentationens innehåll SP Sveriges Tekniska Forskningsinstitut Sp Pipe Centre och vår verksamhet Ackrediterat provningsorgan Kvalitetssäkring INSTA-CERT Nordic Poly Mark Exempel på forskning relaterad till gasbranschen 1

2 SP är en internationellt ledande institutskoncern för forskning och innovation. Vi skapar värde i samverkan, vilket har avgörande betydelse för näringslivets konkurrenskraft och hållbara utveckling. SP i siffror SP-koncernen ägs till 100% RISE Nettoomsättning (2010, Mkr) Antal anställda Dotterbolag 6 Kunder

3 SP i siffror 2010 Samarbetar med institutioner 100-tal Deltagande i EU-projekt 60-tal Forskarutbildade 259 Forskarstuderande 69 Professorer 24 Populärvetenskapliga artiklar 359 Rapporter och artiklar 556 Detta är SP Vision Vi är ett internationellt ledande institut för forskning och innovation med avgörande betydelse för näringslivets konkurrenskraft och hållbara utveckling. Affärsidé Vi skapar, använder och förmedlar internationellt konkurrenskraftig kompetens för utveckling och utvärdering av teknik, material, produkter och processer. Därmed bidrar vi till värdeskapande och förnyelse i näringslivet. Kärnvärden 3

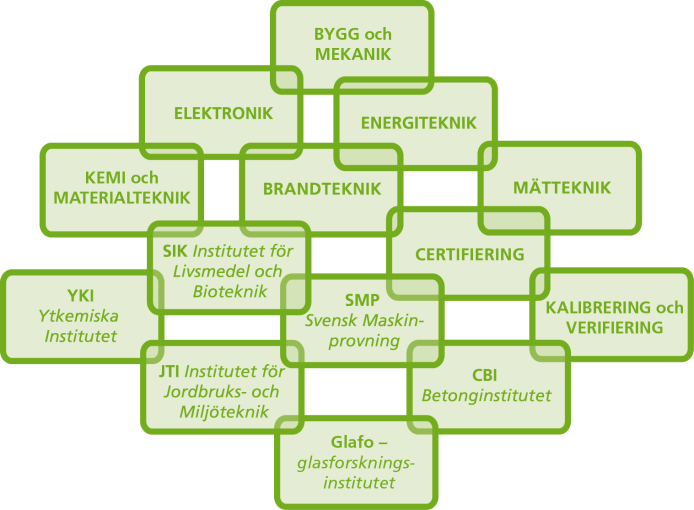

4 Teknikområden organisation Våra profilområden koncernens samlade kompetens 4

5 Vi skapar värde i samverkan Innovationsprocessen, vi är med hela vägen kunder Spetskompetens Experimentella resurser Teknikbredd 5

6 Koncernens spetskompetens Kompetensplattformar på SP Excellence centra koordinerade av SP SP Battery and Electric Hybrid Systems SP Biofuels SP Green Lean SP Heat Pumping Technology SP Interfacial materials Center for Cleantech applications SP MedTek SP New Constructions at Sea SP Pipe Centre SP Systems Analysis SP Tunnel and Underground Safety Centre SP Wise Measurements for Smart Grids SP Woodmetrics SP Zero Emission Buildings Biomatcell Chase Codirect EcoBuild SuMo Waste Refinery Pipe Centre 6

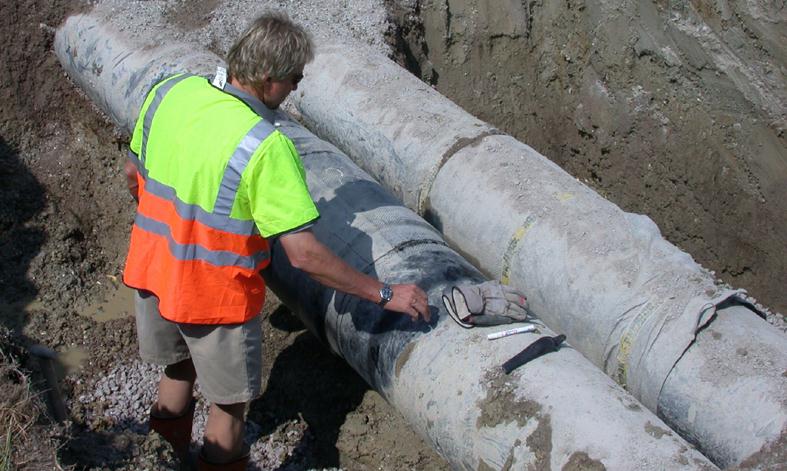

7 Teknisk utvärdering (provning) Forskning och Innovation (FOI) Utbildning och kunskapsspridning SP in Sweden SP Head Office (in Borås) SP Pipe Centre (in Göteborg) SP Pipe Centre Våra verksamhetsområden Provning efter internationella standarder (EN, ISO, DIN, ASTM) Ackrediterade för ca 200 olika provningsmetoder Provning för certifiering (INSTA- CERT/ Nordic Poly Mark, EuroHeat and Power) Inspektion Fabriksbesök (INSTA- CERT/ Nordic Poly Mark, EuroHeat and Power) Plast- och fjärrvärmerör, trycksatta komponenter Verkar inom de flesta områden av rörets livscykel såsom Dimensionering Installation Skarvning Driftsitutation Återvinning/recycling Skadeutredningar Publikationer SP-rapporter Artiklar (vetenskapliga+ populär) Konferensbidrag Tema- och branschdagar Standardisering 7

8 SP Pipe Centre Centrum för forskning och utveckling om rör och rörsystem Några fakta Provning & forskning sedan 1960 Centret leds ifrån SP Göteborg Nationella och internationella projekt Långvariga kundrelationer Stora laboratorieresurser Beräkningskunskaper Standardiseringsarbete Kunskap om certifiering Viktiga delar ur livscykeln för ett nedgrävt rörsystem Exempel på områden för SP Pipe Centre 8

9 Provning av plaströr vid SP PEL PVC PE80 PE63 PP PE100 PE125??? Provning av plaströrsmaterial, plaströr, rördelar och trycksatta komponenter Provning enligt EN- och ISO-standarder Tryckrör (PVC, PE, PEX, PP) Gasrör (PE) Släta avloppsrör (PVC, PE, PP) Strukturväggsrör (PVC, PE, PP) Flerskiktsrör (PE, PP, ALU) Dräneringsrör Kabelskyddsrör Inspektionskammare Septitankar 9

10 Provningar på PE-rör för gas Provning enligt EN 1555 för INSTA-CERT och Poly Mark godkännande Dragprov på spegelsvets Svetsprovning Stumsvets (ISO 13953) Elektromuffsvets >90 mm Fläkprov (ISO 13954) <90 mm Klämningsprov (ISO 13955) Fläkprov på elektromuffsvets Provning av PE-rör för gas enligt EN Exempel Mekaniska tester Trycktester (PE100) 20 C, 12,0 MPa, 100h 80 C, 5,4 MPa, 165h 80 C, 5 MPa,1000h Dragprovning Motstånd mot långsam sprickbildning (Cone test) Motstånd mot snabb sprickbildning (Notch test) Fysikaliska tester Smältindex (MFR) Termostabilitet (OIT) Axiell återhämtning Dimensionsmätning Ytterdiameter och väggtjocklek Ovalitet 10

11 Produktcertifiering Sköter provning och certifiering av plaströr för den Nordiska marknaden för INSTA-CERT godkännande, se CERT.com Sköter provning och certifiering av fjärrvärmerör för Euroheat & Power godkännande, see Vad innebär ackreditering? Ackreditering är en kompetensprövning som görs enligt europeiska och internationella standarder. Företag eller organisationer som ackrediterats kontrolleras regelbundet av svensk myndighet (ackrediteringsorgan) i fråga att denne är kompetent att utföra de uppgifter som de en gång ackrediterats för. Syftet med ackreditering är att säkerställa att certifiering, kontroll och provning görs med hög kvalité och skapar säkerhet för liv, hälsa och miljö i vår vardag. Swedac är ett ackrediteringsorgan (svensk myndighet) som kontrollerar och ackrediterar till exempel laboratorieverksamhet, miljörevisorer, certifieringsorgan och kontrollorgan 11

12 Vad innebär det att vara ett ackrediterat provningsorgan/laboratorie? Inom ackreditering och certifiering handlar mycket om att följa specifika standarder. Som ackrediterat laboratorie skall man följa och blir bedömd utefter följande standard: SS-EN ISO/IEC Allmänna kompetenskrav för provnings- och kalibreringslaboratorier Frågor om kvalitetssäkring - diskussion Hur säkerställer ni att plaströren som används för distribution av gas i Sverige håller en hög kvalité? Används rör som inte är certifierade i Sverige idag och vilka krav ställs på dessa i så fall? 12

13 INSTA-CERT-certifiering och Nordic Poly Mark Organisationen för certifiering av plaströr i de nordiska länderna. INSTA-CERT. INSTA-CERT bildades 2004 med syftet att erbjuda en gemensam nordisk produktcertifiering. INSTA-CERT är ett samarbete mellan certifieringsorganen: SP Certifiering (Sverige) DS Certifiering (Danmark) SFS-Inspecta Certifiering (Finland) Nemko Certifiering (Norge) 13

14 . INSTA-CERT.. INSTA-CERT. INSTA-CERT 14

15 . INSTA-CERT. organisation Styrelse. En medlem från varje CO (certifieringsorgan). Uppgift: Att besluta om SBC, avgifter etc. Certifieringsgrupp. En expert/handläggare från varje CO. Uppgift: att handlägga certifieringsärenden, att förbereda SBC. Certifieringskommitté. Representanter från varje land från CO, Inspektionsorgan, Laboratorier, Tillverkare, Brukare. Uppgift: Diskutera SBC, feedback på certifiering. Sub Kommitteér Uppgift: Speciella frågor. INSTA-CERT. Generella certifieringsregler, GRC Allmänna procedurer för certifiering Allmänna krav på företagens egenkontroll Ansvarsförhållanden, skyldigheter Tvister Administrativa regler för utfärdande resp indragning av certifikat Klagomål 15

16 . INSTA-CERT. Särskilda produktspecifika certifieringsregler, SBC Ansökning Tekniska krav Provningsmetoder Typprovning Återkommande provningar, interna och externa Detaljer i fortlöpande kontroll Certifieringsprocessen Ansökan Typprovning Inledande inspektion Erhållande av certifikat Överenskommelse om extern kontroll Utlämnande av licens Intern kontroll (BRT and PVT) Extern inspektion (av tredjepart) Underhållande av certifikat Extern kontroll (av tredjepart) 16

17 . INSTA-CERT. Exempel på certifikat/licens. INSTA-CERT. Märkning Produkter märks med symbol och text, märke eller dylikt som identifierar tillverkare Information enligt aktuell standard t.ex.: Standard nummer EN 1555 Dimension 110x10 SDR serie SDR 11 Materialbeteckning PE 100 Produktionsperiod

18 Exempel på plaströr som idag har licens från INSTA CERT och får använda Nordic Poly Mark? EN 1452 Tryckvattenrör av PVC EN 1456 Tryckavloppsrör av PVC EN Tryckvattenrör av polyeten (PE) EN Tryckavloppsrör av polyeten (PE) EN 1555 Gasrör av polyeten (PE) EN 1401 Markavloppsrör av PVC EN 1852 Markavloppsrör av polypropen (PP) EN Markavloppsrör strukturväggsrör EN Markavloppsrör av mineralfylld polypropen (PP-MD) EN 1451 Innomhusavloppsrör av polypropen (PP) EN 1329 Innomhusavloppsrör av PVC EN Varm- och kallvattenrör av PEX ISO Flerskiktsrör för varmt och kallt vatten. INSTA-CERT. Vilka plastmaterial, rör och delar för gas har licens? 18

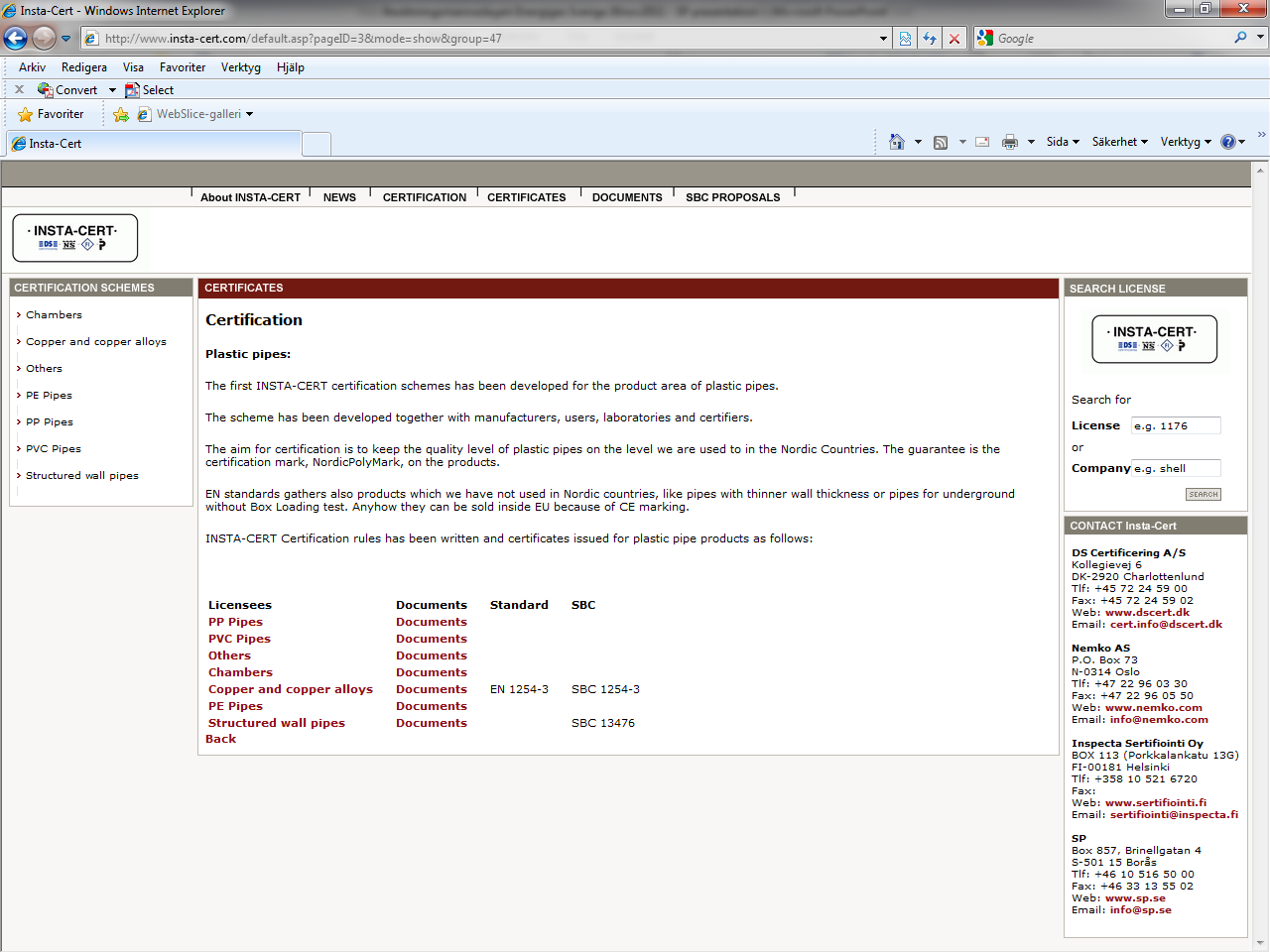

19 19

20 20

21 Exempel på pågående forskningsprojekt Täthet hos flänsförband för PE rör (Svenskt Vatten, NPG) Granskning av metoder för täthetsprovning av plaströr (Svenskt Vatten) Påverkan av skador på plaströr efter sammanklämning (Squeeze-off) (Svenskt Vatten) Grävskydd för gasrör (Svenskt Gastekniskt Center) Tillfällig avstängning av plaströrsledningar (Finansiering: Svenskt Vatten Utveckling & SP) Tidigare Sammanklämning (Squeeze-off) vanligt för gasrör vid avstängning Nu Vattenledningsrör sammankläms vid avstängning Hur påverkas vattenledningsrör av sammanklämning? Skador uppträder på rörens insida Återstår att undersöka skadornas effekt på livslängden Vänster Sammanklämning av rör i kylrum Höger Skador på rörets insida 21
