1 SPÄNNTEKNIK KATALOG

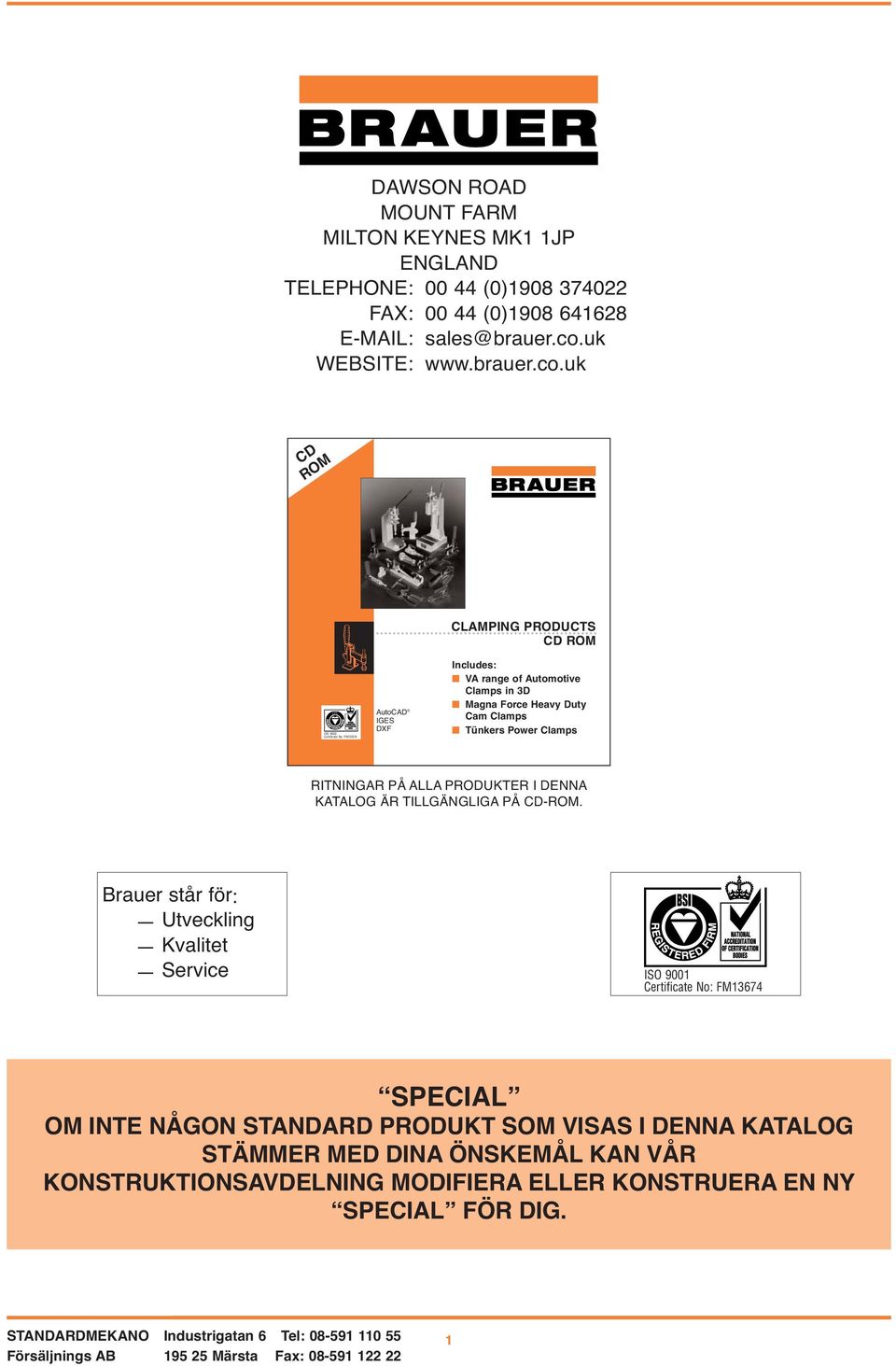

2 DAWSON ROAD MOUNT FARM MILTON KEYNES MK1 1JP ENGLAND TELEPHONE: (0) FAX: (0) WEBSITE: CD ROM CLAMPING PRODUCTS CD ROM ISO 9002 Certificate No: FM13674 AutoCAD IGES DXF Includes: VA range of Automotive Clamps in 3D Magna Force Heavy Duty Cam Clamps Tünkers Power Clamps RITNINGAR PÅ ALLA PRODUKTER I DENNA KATALOG ÄR TILLGÄNGLIGA PÅ CD-ROM. Brauer står för: Utveckling Kvalitet Service ISO 9001 Certificate No: FM13674 SPECIAL OM INTE NÅGON STANDARD PRODUKT SOM VISAS I DENNA KATALOG STÄMMER MED DINA ÖNSKEMÅL KAN VÅR KONSTRUKTIONSAVDELNING MODIFIERA ELLER KONSTRUERA EN NY SPECIAL FÖR DIG. 1

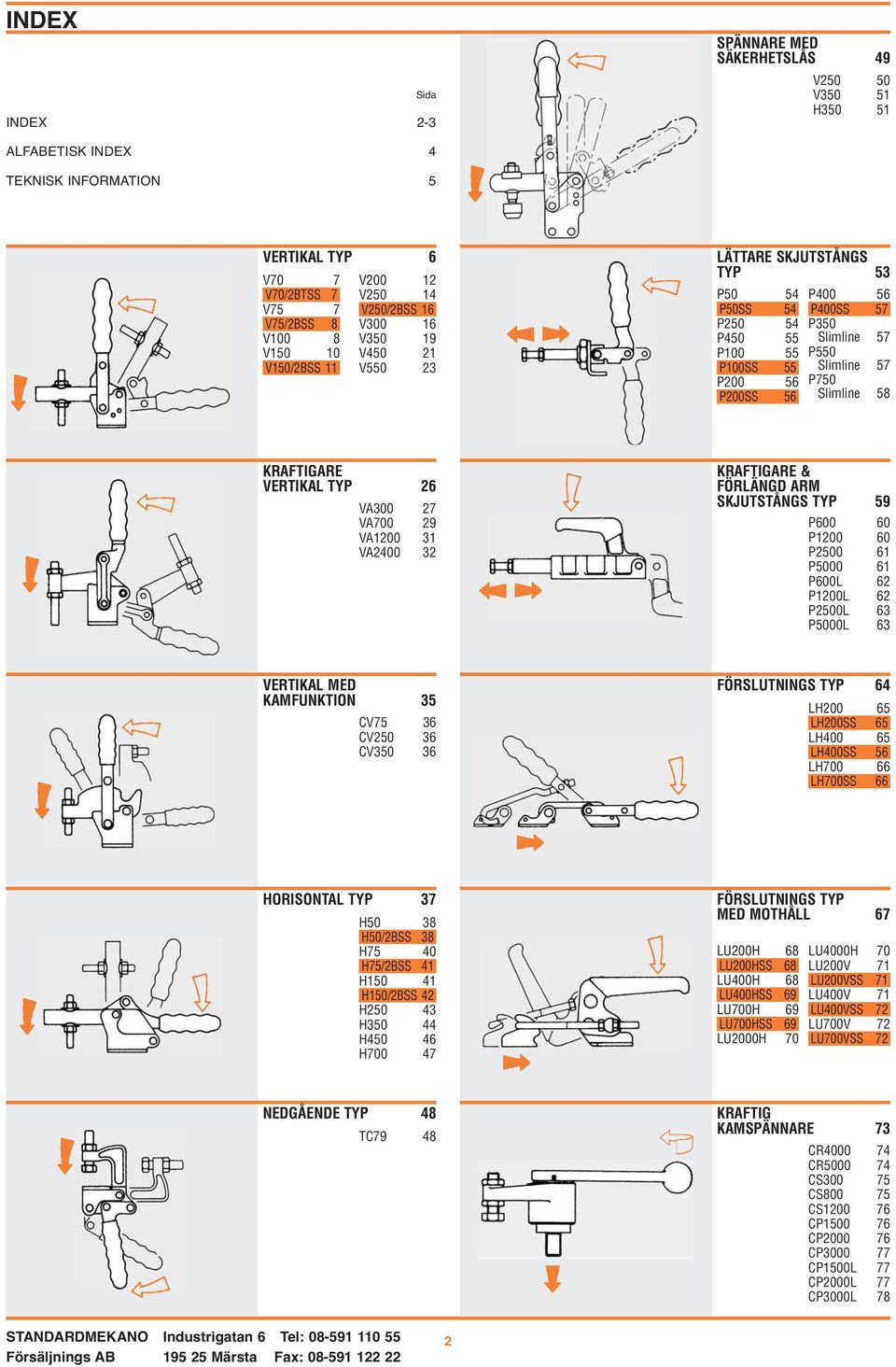

3 INDEX INDEX 2-3 Sida SPÄNNARE MED SÄKERHETSLÅS 49 V V H ALFABETISK INDEX 4 TEKNISK INFORMATION 5 VERTIKAL TYP 6 V70 7 V70/2BTSS 7 V75 7 V75/2BSS 8 V100 8 V V150/2BSS 11 V V V250/2BSS 16 V V V V LÄTTARE SKJUTSTÅNGS TYP 53 P50 54 P50SS 54 P P P P100SS 55 P P200SS 56 P P400SS 57 P350 Slimline 57 P550 Slimline 57 P750 Slimline 58 KRAFTIGARE VERTIKAL TYP 26 VA VA VA VA KRAFTIGARE & FÖRLÄNGD ARM SKJUTSTÅNGS TYP 59 P P P P P600L 62 P1200L 62 P2500L 63 P5000L 63 VERTIKAL MED KAMFUNKTION 35 CV75 36 CV CV FÖRSLUTNINGS TYP 64 LH LH200SS 65 LH LH400SS 56 LH LH700SS 66 HORISONTAL TYP 37 H50 38 H50/2BSS 38 H75 40 H75/2BSS 41 H H150/2BSS 42 H H H H FÖRSLUTNINGS TYP MED MOTHÅLL 67 LU200H 68 LU200HSS 68 LU400H 68 LU400HSS 69 LU700H 69 LU700HSS 69 LU2000H 70 LU4000H 70 LU200V 71 LU200VSS 71 LU400V 71 LU400VSS 72 LU700V 72 LU700VSS 72 NEDGÅENDE TYP 48 TC79 48 KRAFTIG KAMSPÄNNARE 73 CR CR CS CS CS CP CP CP CP1500L 77 CP2000L 77 CP3000L 78 2

4 INDEX ALTERNATIVT TRYCK/ DRAG KAMSPÄNNARE 79 CP CP CP CP PNEUMATISKA VRIDSPÄNNARE 102 PNS PNS PNS PNS PNS Monteringsplatta 104 VRIDSPÄNNARE KRAFTIGA PNEUMAMATISKA SPÄNNARE 105 PKS 12/16/20/ FKSM 40/50/63/ FKSM K 50/63/ PKS 32/50/63/ VERKSTADS SPÄNNARE 85 Snabbinställbara spännare Gjutna käftar 87 Teleskopisk med kant limningsmöjlighet 87 Snabbinställbara spännare Stål käfter 88 Kraftigare verkstads spännare 88 Snabbinställbara nivå-spännare 89 Snabbinställbar spânntång 89 Hörnsvetstång 90 Griptång 90 SPÄNNTÄNGER 91 P0 92 P1 92 P1A 92 P1B 92 P2 93 P3 93 P3A 93 P3B 93 P4 94 P4B 94 P1C/P2C/ P3C/P4C 94 CC CC CC SPÄNNPRESSAR MANUELLA & PNEUMATISKA 108 P600PR 109 P1200PR 109 P2500PR 110 TPR1 110 TPR2 111 TPR3 111 RPP1 112 RPP2 112 PNDP1 113 PNPR1 113 P600XPR 114 P1200XPR 114 P2500XPR 115 TILLBEHÖR 116 Hållare för frontmontering 117 Spindelskruv 117 Enkel spindel 117 Vridbar spindel 117 Spindel med neoprenhylsa 118 Neoprenhylsor 118 Neoprenmuttrar 118 Plasthylsor 118 Brickor 118 Spindelhållare 119 Grips 119 Handtag 120 Tryckregulator/filter 120 Elektrisk magnetventil 121 Mångsidig magnetventil hands säkerhetsmodul 122 Slaggivare 122 Tryckluftslangar/kopplingar 123 Kopplingsschema 123 PNEUMATISKA SPÄNNARE 96 V75X 97 V150X 97 V250X 98 V450X 98 V750X 99 V1750X 99 V2000X 100 P600X 100 P1200X 101 P2500X 101 EJ-STANDARD PRODUKTER 124 H H H

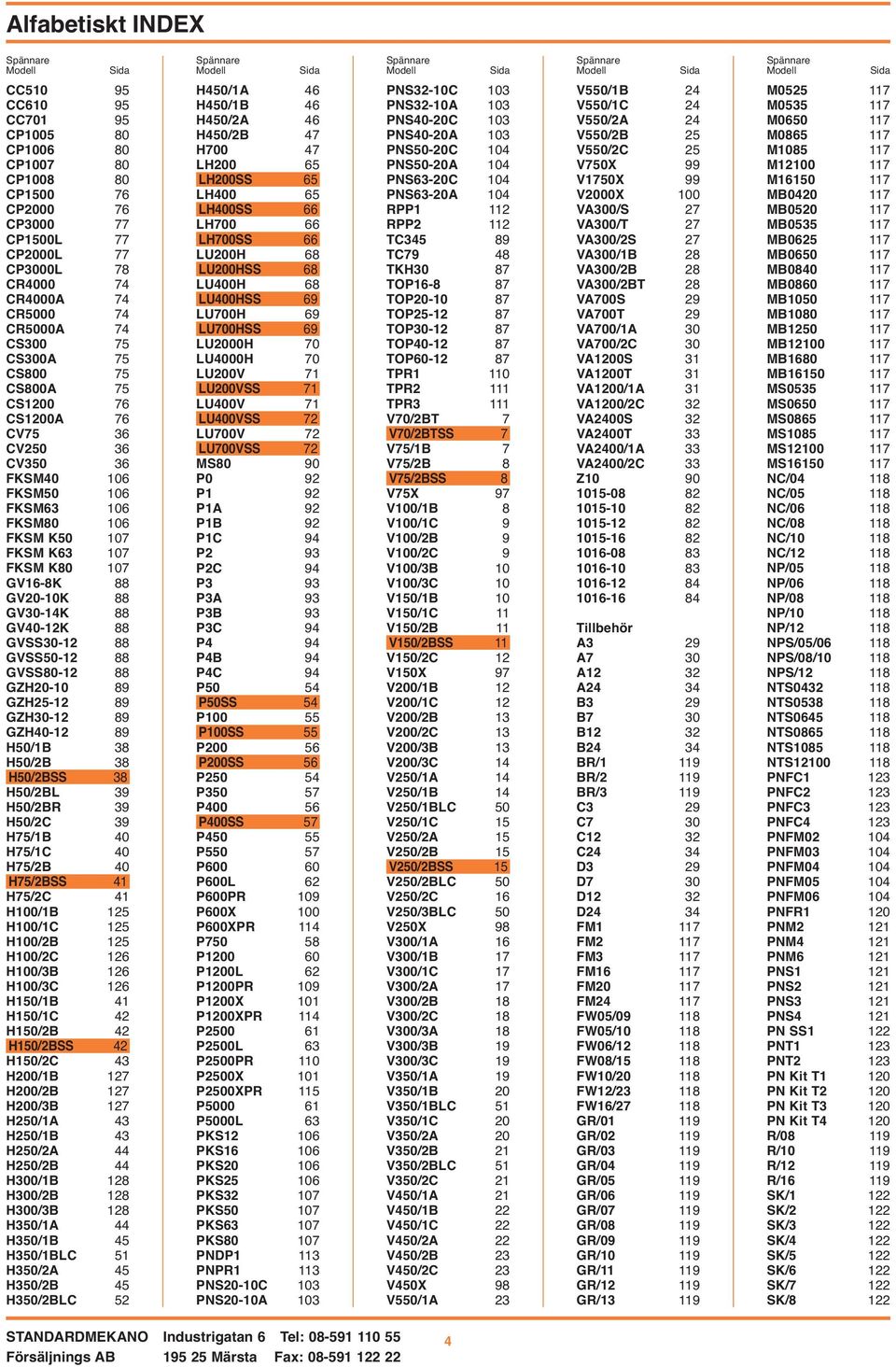

5 Alfabetiskt INDEX Spännare Modell Sida CC CC CC CP CP CP CP CP CP CP CP1500L 77 CP2000L 77 CP3000L 78 CR CR4000A 74 CR CR5000A 74 CS CS300A 75 CS CS800A 75 CS CS1200A 76 CV75 36 CV CV FKSM FKSM FKSM FKSM FKSM K FKSM K FKSM K GV16-8K 88 GV20-10K 88 GV30-14K 88 GV40-12K 88 GVSS GVSS GVSS GZH GZH GZH GZH H50/1B 38 H50/2B 38 H50/2BSS 38 H50/2BL 39 H50/2BR 39 H50/2C 39 H75/1B 40 H75/1C 40 H75/2B 40 H75/2BSS 41 H75/2C 41 H100/1B 125 H100/1C 125 H100/2B 125 H100/2C 126 H100/3B 126 H100/3C 126 H150/1B 41 H150/1C 42 H150/2B 42 H150/2BSS 42 H150/2C 43 H200/1B 127 H200/2B 127 H200/3B 127 H250/1A 43 H250/1B 43 H250/2A 44 H250/2B 44 H300/1B 128 H300/2B 128 H300/3B 128 H350/1A 44 H350/1B 45 H350/1BLC 51 H350/2A 45 H350/2B 45 H350/2BLC 52 Spännare Modell Sida H450/1A 46 H450/1B 46 H450/2A 46 H450/2B 47 H LH LH200SS 65 LH LH400SS 66 LH LH700SS 66 LU200H 68 LU200HSS 68 LU400H 68 LU400HSS 69 LU700H 69 LU700HSS 69 LU2000H 70 LU4000H 70 LU200V 71 LU200VSS 71 LU400V 71 LU400VSS 72 LU700V 72 LU700VSS 72 MS80 90 P0 92 P1 92 P1A 92 P1B 92 P1C 94 P2 93 P2C 94 P3 93 P3A 93 P3B 93 P3C 94 P4 94 P4B 94 P4C 94 P50 54 P50SS 54 P P100SS 55 P P200SS 56 P P P P400SS 57 P P P P600L 62 P600PR 109 P600X 100 P600XPR 114 P P P1200L 62 P1200PR 109 P1200X 101 P1200XPR 114 P P2500L 63 P2500PR 110 P2500X 101 P2500XPR 115 P P5000L 63 PKS PKS PKS PKS PKS PKS PKS PKS PNDP1 113 PNPR1 113 PNS20-10C 103 PNS20-10A 103 Spännare Modell Sida PNS32-10C 103 PNS32-10A 103 PNS40-20C 103 PNS40-20A 103 PNS50-20C 104 PNS50-20A 104 PNS63-20C 104 PNS63-20A 104 RPP1 112 RPP2 112 TC TC79 48 TKH30 87 TOP TOP TOP TOP TOP TOP TPR1 110 TPR2 111 TPR3 111 V70/2BT 7 V70/2BTSS 7 V75/1B 7 V75/2B 8 V75/2BSS 8 V75X 97 V100/1B 8 V100/1C 9 V100/2B 9 V100/2C 9 V100/3B 10 V100/3C 10 V150/1B 10 V150/1C 11 V150/2B 11 V150/2BSS 11 V150/2C 12 V150X 97 V200/1B 12 V200/1C 12 V200/2B 13 V200/2C 13 V200/3B 13 V200/3C 14 V250/1A 14 V250/1B 14 V250/1BLC 50 V250/1C 15 V250/2A 15 V250/2B 15 V250/2BSS 15 V250/2BLC 50 V250/2C 16 V250/3BLC 50 V250X 98 V300/1A 16 V300/1B 17 V300/1C 17 V300/2A 17 V300/2B 18 V300/2C 18 V300/3A 18 V300/3B 19 V300/3C 19 V350/1A 19 V350/1B 20 V350/1BLC 51 V350/1C 20 V350/2A 20 V350/2B 21 V350/2BLC 51 V350/2C 21 V450/1A 21 V450/1B 22 V450/1C 22 V450/2A 22 V450/2B 23 V450/2C 23 V450X 98 V550/1A 23 Spännare Modell Sida V550/1B 24 V550/1C 24 V550/2A 24 V550/2B 25 V550/2C 25 V750X 99 V1750X 99 V2000X 100 VA300/S 27 VA300/T 27 VA300/2S 27 VA300/1B 28 VA300/2B 28 VA300/2BT 28 VA700S 29 VA700T 29 VA700/1A 30 VA700/2C 30 VA1200S 31 VA1200T 31 VA1200/1A 31 VA1200/2C 32 VA2400S 32 VA2400T 33 VA2400/1A 33 VA2400/2C 33 Z Tillbehör A3 29 A7 30 A12 32 A24 34 B3 29 B7 30 B12 32 B24 34 BR/1 119 BR/2 119 BR/3 119 C3 29 C7 30 C12 32 C24 34 D3 29 D7 30 D12 32 D24 34 FM1 117 FM2 117 FM3 117 FM FM FM FW05/ FW05/ FW06/ FW08/ FW10/ FW12/ FW16/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ GR/ Spännare Modell Sida M M M M M M M MB MB MB MB MB MB MB MB MB MB MB MB MB MS MS MS MS MS MS NC/ NC/ NC/ NC/ NC/ NC/ NP/ NP/ NP/ NP/ NP/ NPS/05/ NPS/08/ NPS/ NTS NTS NTS NTS NTS NTS PNFC1 123 PNFC2 123 PNFC3 123 PNFC4 123 PNFM PNFM PNFM PNFM PNFM PNFR1 120 PNM2 121 PNM4 121 PNM6 121 PNS1 121 PNS2 121 PNS3 121 PNS4 121 PN SS1 122 PNT1 123 PNT2 123 PN Kit T1 120 PN Kit T2 120 PN Kit T3 120 PN Kit T4 120 R/ R/ R/ R/ SK/1 122 SK/2 122 SK/3 122 SK/4 122 SK/5 122 SK/6 122 SK/7 122 SK/

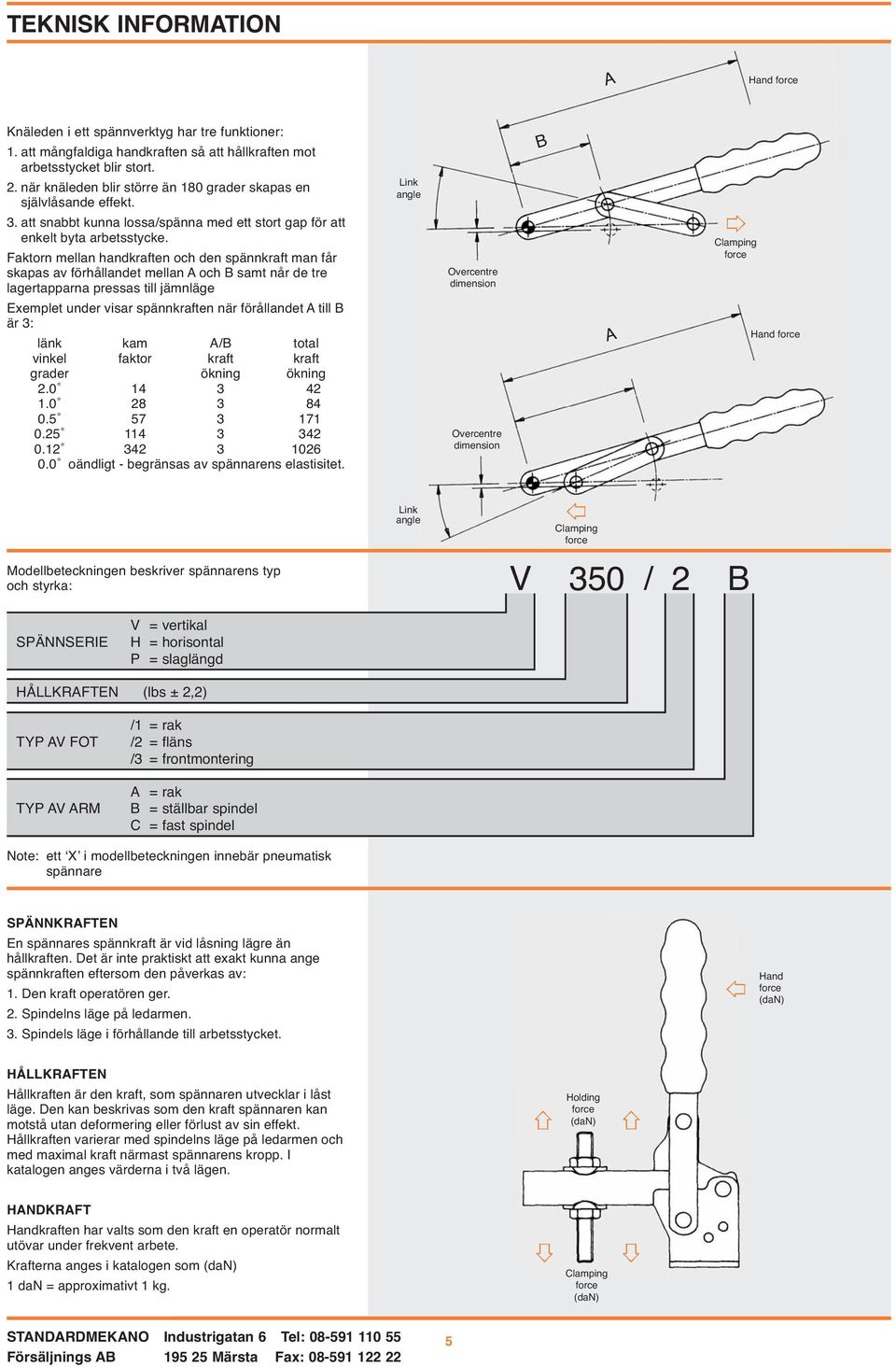

6 TEKNISK INFORMATION A Hand force Knäleden i ett spännverktyg har tre funktioner: 1. att mångfaldiga handkraften så att hållkraften mot arbetsstycket blir stort. 2. när knäleden blir större än 180 grader skapas en självlåsande effekt. 3. att snabbt kunna lossa/spänna med ett stort gap för att enkelt byta arbetsstycke. Faktorn mellan handkraften och den spännkraft man får skapas av förhållandet mellan A och B samt når de tre lagertapparna pressas till jämnläge Exemplet under visar spännkraften när förållandet A till B är 3: länk kam A/B total vinkel faktor kraft kraft grader ökning ökning oändligt - begränsas av spännarens elastisitet. Link angle Overcentre dimension Overcentre dimension B A Clamping force Hand force Modellbeteckningen beskriver spännarens typ och styrka: Link angle Clamping force V 350 / 2 B SPÄNNSERIE V = vertikal H = horisontal P = slaglängd HÅLLKRAFTEN = (lbs ± 2,2) TYP AV FOT TYP AV ARM /1 = rak /2 = fläns /3 = frontmontering A = rak B = ställbar spindel C = fast spindel Note: ett ʻXʼ i modellbeteckningen innebär pneumatisk spännare SPÄNNKRAFTEN En spännares spännkraft är vid låsning lägre än hållkraften. Det är inte praktiskt att exakt kunna ange spännkraften eftersom den påverkas av: 1. Den kraft operatören ger. 2. Spindelns läge på ledarmen. 3. Spindels läge i förhållande till arbetsstycket. Hand force (dan) HÅLLKRAFTEN Hållkraften är den kraft, som spännaren utvecklar i låst läge. Den kan beskrivas som den kraft spännaren kan motstå utan deformering eller förlust av sin effekt. Hållkraften varierar med spindelns läge på ledarmen och med maximal kraft närmast spännarens kropp. I katalogen anges värderna i två lägen. Holding force (dan) HANDKRAFT Handkraften har valts som den kraft en operatör normalt utövar under frekvent arbete. Krafterna anges i katalogen som (dan) 1 dan = approximativt 1 kg. Clamping force (dan) 5

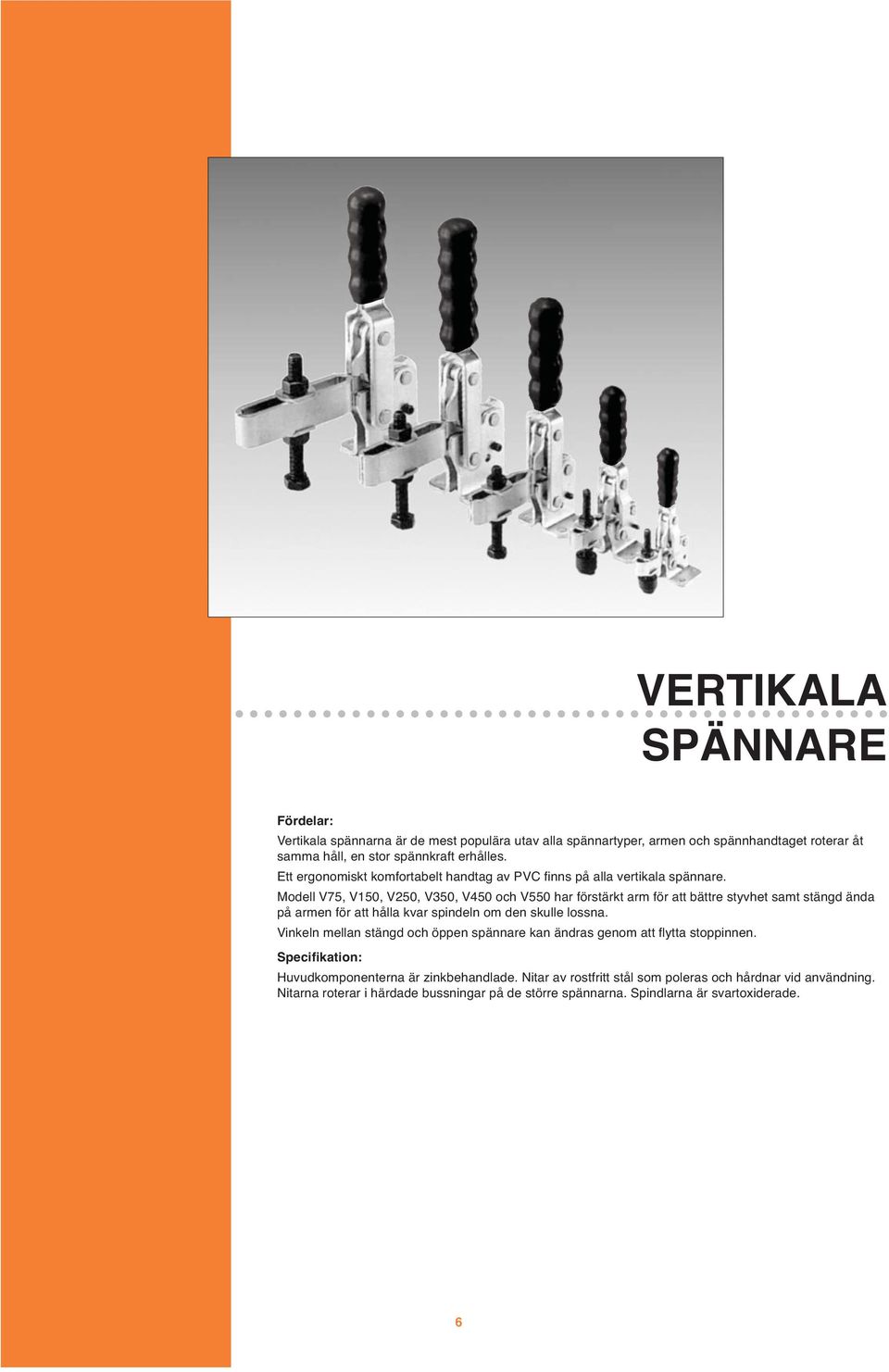

7 VERTIKALA SPÄNNARE Fördelar: Vertikala spännarna är de mest populära utav alla spännartyper, armen och spännhandtaget roterar åt samma håll, en stor spännkraft erhålles. Ett ergonomiskt komfortabelt handtag av PVC finns på alla vertikala spännare. Modell V75, V150, V250, V350, V450 och V550 har förstärkt arm för att bättre styvhet samt stängd ända på armen för att hålla kvar spindeln om den skulle lossna. Vinkeln mellan stängd och öppen spännare kan ändras genom att flytta stoppinnen. Specifikation: Huvudkomponenterna är zinkbehandlade. Nitar av rostfritt stål som poleras och hårdnar vid användning. Nitarna roterar i härdade bussningar på de större spännarna. Spindlarna är svartoxiderade. 6

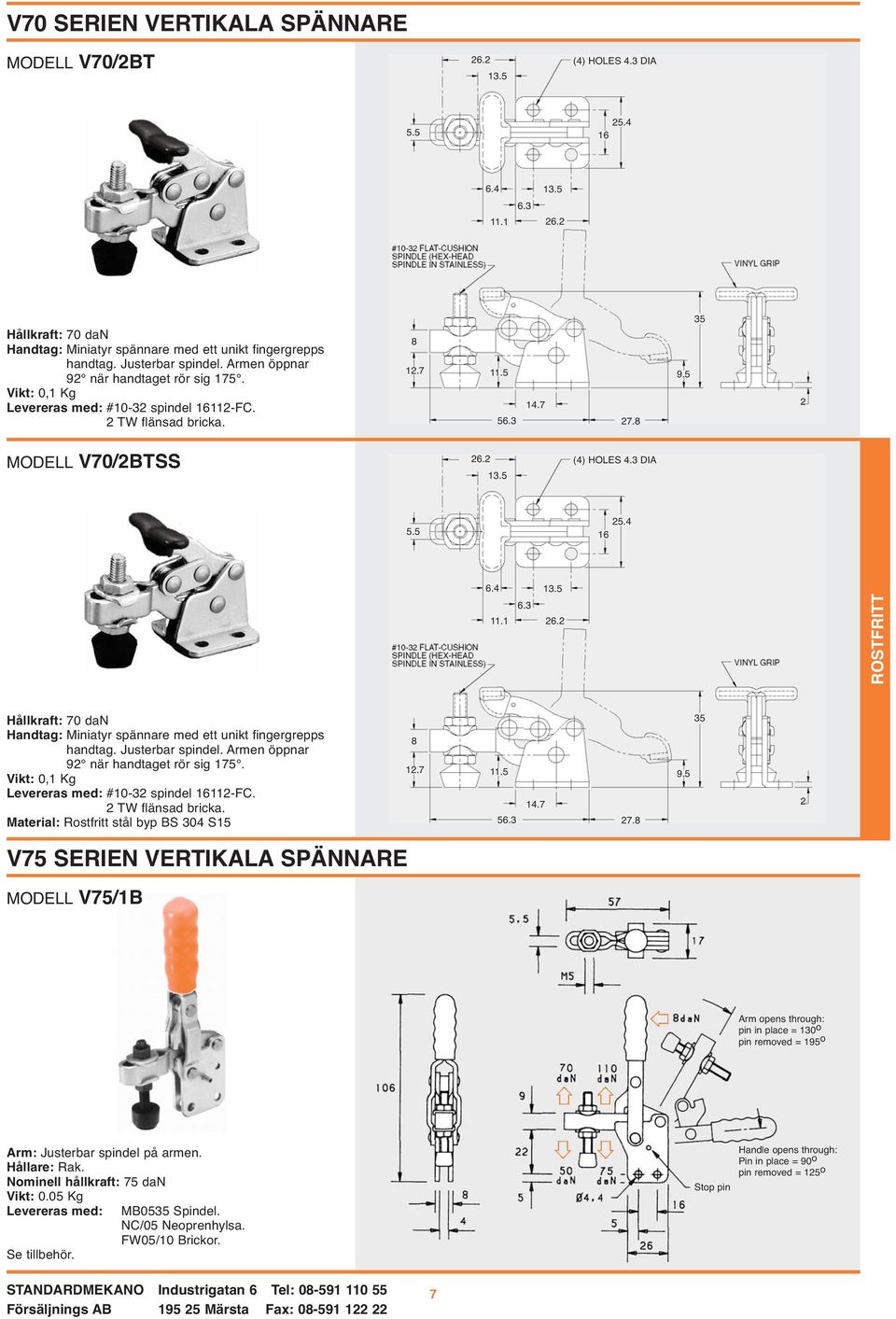

8 V70 SERIEN VERTIKALA SPÄNNARE MODELL V70/2BT (4) HOLES 4.3 DIA Hållkraft: 70 dan Handtag: Miniatyr spännare med ett unikt fingergrepps handtag. Justerbar spindel. Armen öppnar 92 när handtaget rör sig 175. Vikt: 0,1 Kg #10-32 spindel FC. 2 TW flänsad bricka MODELL V70/2BTSS (4) HOLES 4.3 DIA ROSTFRITT Hållkraft: 70 dan Handtag: Miniatyr spännare med ett unikt fingergrepps handtag. Justerbar spindel. Armen öppnar 92 när handtaget rör sig 175. Vikt: 0,1 Kg #10-32 spindel FC. 2 TW flänsad bricka. Material: Rostfritt stål byp BS 304 S V75 SERIEN VERTIKALA SPÄNNARE MODELL V75/1B Arm opens through: pin in place = 130 o pin removed = 195 o Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 75 dan Vikt: 0.05 Kg MB0535 Spindel. NC/05 Neoprenhylsa. FW05/10 Brickor. through: Pin in place = 90 o pin removed = 125 o Stop pin 7

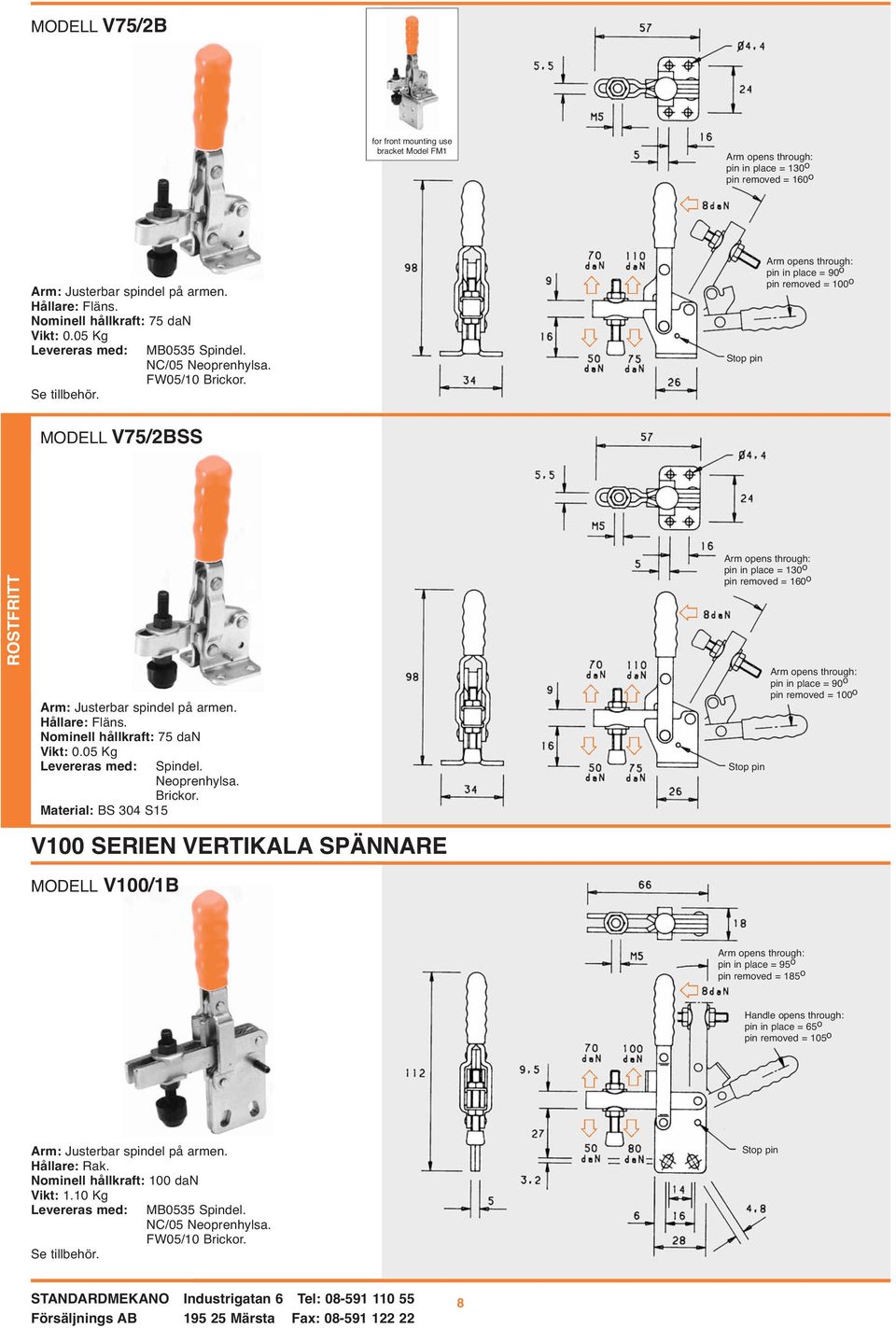

9 MODELL V75/2B for front mounting use bracket Model FM1 Arm opens through: pin in place = 130 o pin removed = 160 o Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.05 Kg MB0535 Spindel. NC/05 Neoprenhylsa. FW05/10 Brickor. Stop pin Arm opens through: pin in place = 90 o pin removed = 100 o MODELL V75/2BSS ROSTFRITT Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.05 Kg Material: BS 304 S15 V100 SERIEN VERTIKALA SPÄNNARE MODELL V100/1B Spindel. Neoprenhylsa. Brickor. Arm opens through: pin in place = 130 o pin removed = 160 o Stop pin Arm opens through: pin in place = 90 o pin removed = 100 o Arm opens through: pin in place = 95 o pin removed = 185 o through: pin in place = 65 o pin removed = 105 o Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 100 dan Vikt: 1.10 Kg MB0535 Spindel. NC/05 Neoprenhylsa. FW05/10 Brickor. Stop pin 8

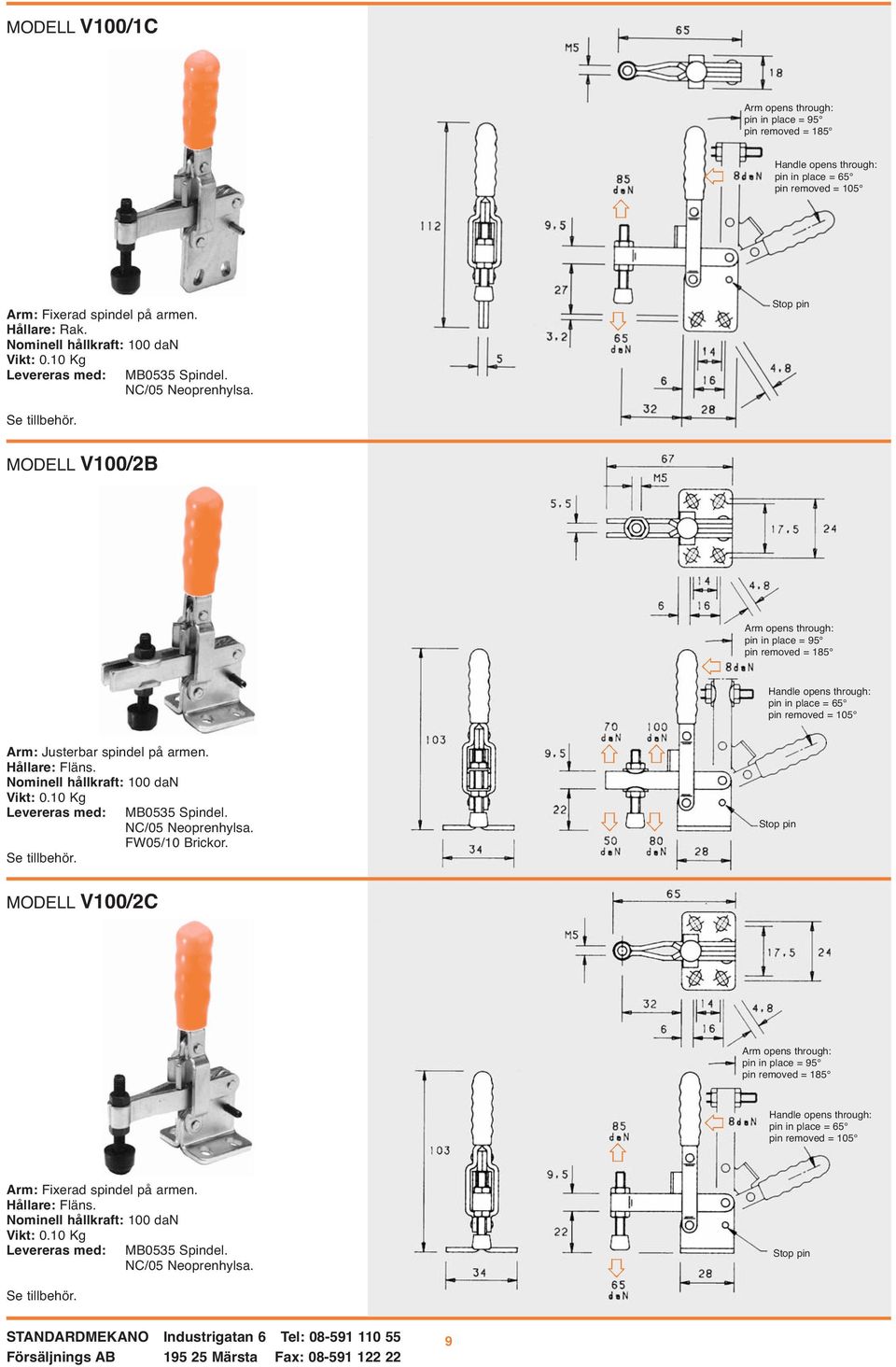

10 MODELL V100/1C Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 65 pin removed = 105 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 100 dan Vikt: 0.10 Kg MB0535 Spindel. NC/05 Neoprenhylsa. Stop pin MODELL V100/2B Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 65 pin removed = 105 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 100 dan Vikt: 0.10 Kg MB0535 Spindel. NC/05 Neoprenhylsa. FW05/10 Brickor. Stop pin MODELL V100/2C Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 65 pin removed = 105 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 100 dan Vikt: 0.10 Kg MB0535 Spindel. NC/05 Neoprenhylsa. Stop pin 9

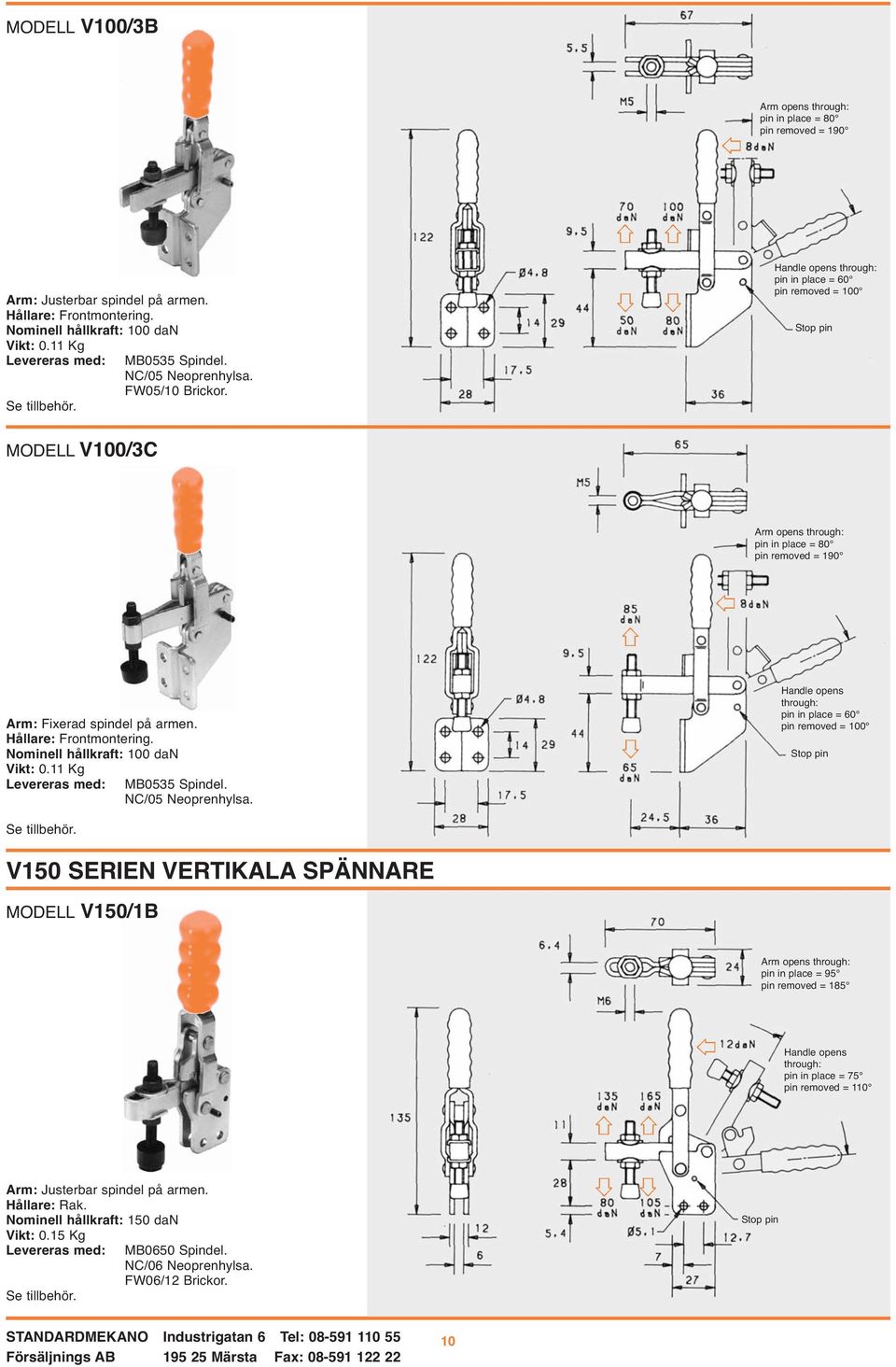

11 MODELL V100/3B Arm opens through: pin in place = 80 pin removed = 190 Arm: Justerbar spindel på armen. Hållare: Frontmontering. Nominell hållkraft: 100 dan Vikt: 0.11 Kg MB0535 Spindel. NC/05 Neoprenhylsa. FW05/10 Brickor. through: pin in place = 60 pin removed = 100 Stop pin MODELL V100/3C Arm opens through: pin in place = 80 pin removed = 190 Arm: Fixerad spindel på armen. Hållare: Frontmontering. Nominell hållkraft: 100 dan Vikt: 0.11 Kg MB0535 Spindel. NC/05 Neoprenhylsa. through: pin in place = 60 pin removed = 100 Stop pin V150 SERIEN VERTIKALA SPÄNNARE MODELL V150/1B Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 75 pin removed = 110 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 150 dan Vikt: 0.15 Kg MB0650 Spindel. NC/06 Neoprenhylsa. FW06/12 Brickor. Stop pin 10

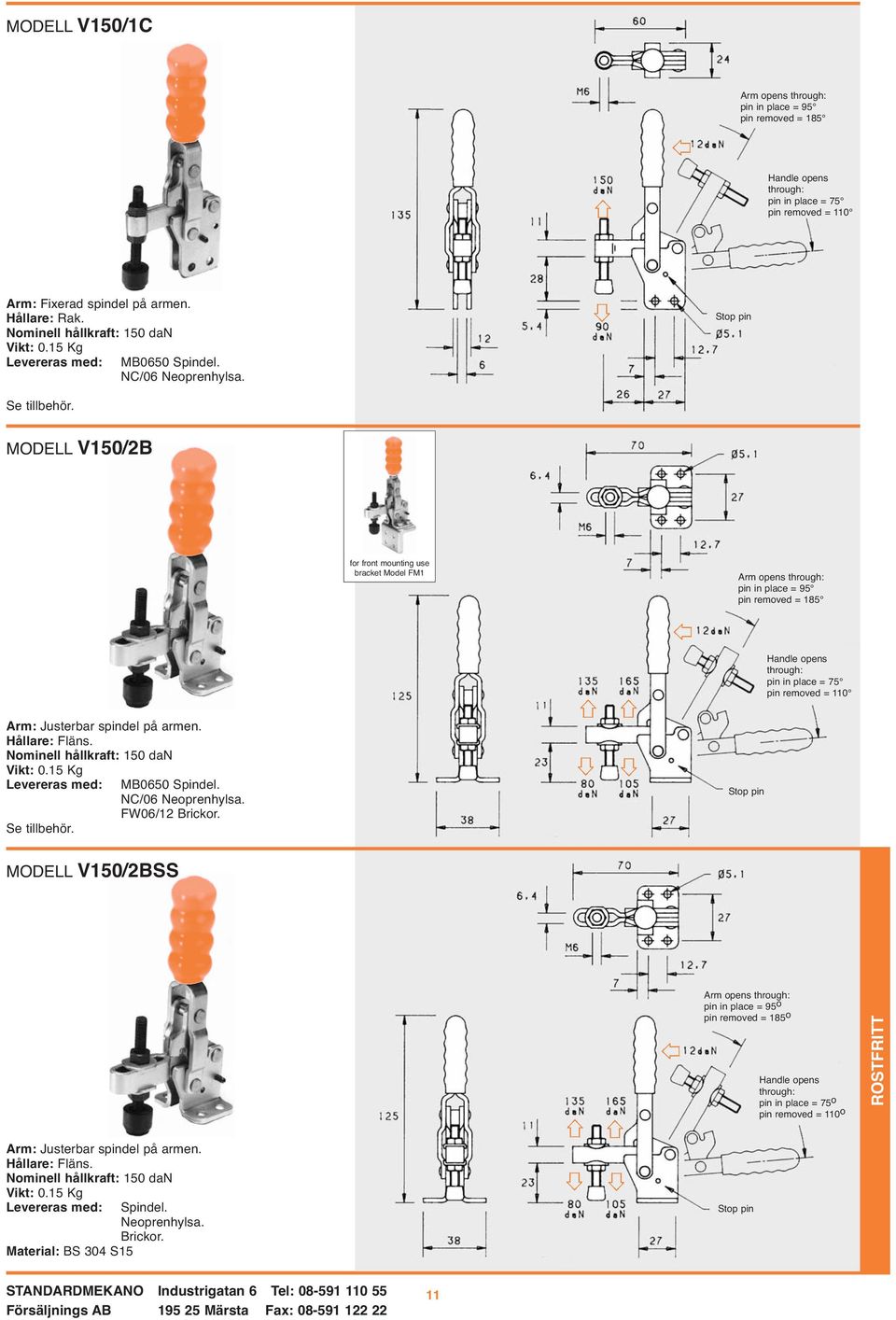

12 MODELL V150/1C Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 75 pin removed = 110 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 150 dan Vikt: 0.15 Kg MB0650 Spindel. NC/06 Neoprenhylsa. Stop pin MODELL V150/2B for front mounting use bracket Model FM1 Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 75 pin removed = 110 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.15 Kg MB0650 Spindel. NC/06 Neoprenhylsa. FW06/12 Brickor. Stop pin MODELL V150/2BSS Arm opens through: pin in place = 95 o pin removed = 185 o through: pin in place = 75 o pin removed = 110 o ROSTFRITT Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.15 Kg Material: BS 304 S15 Spindel. Neoprenhylsa. Brickor. Stop pin 11

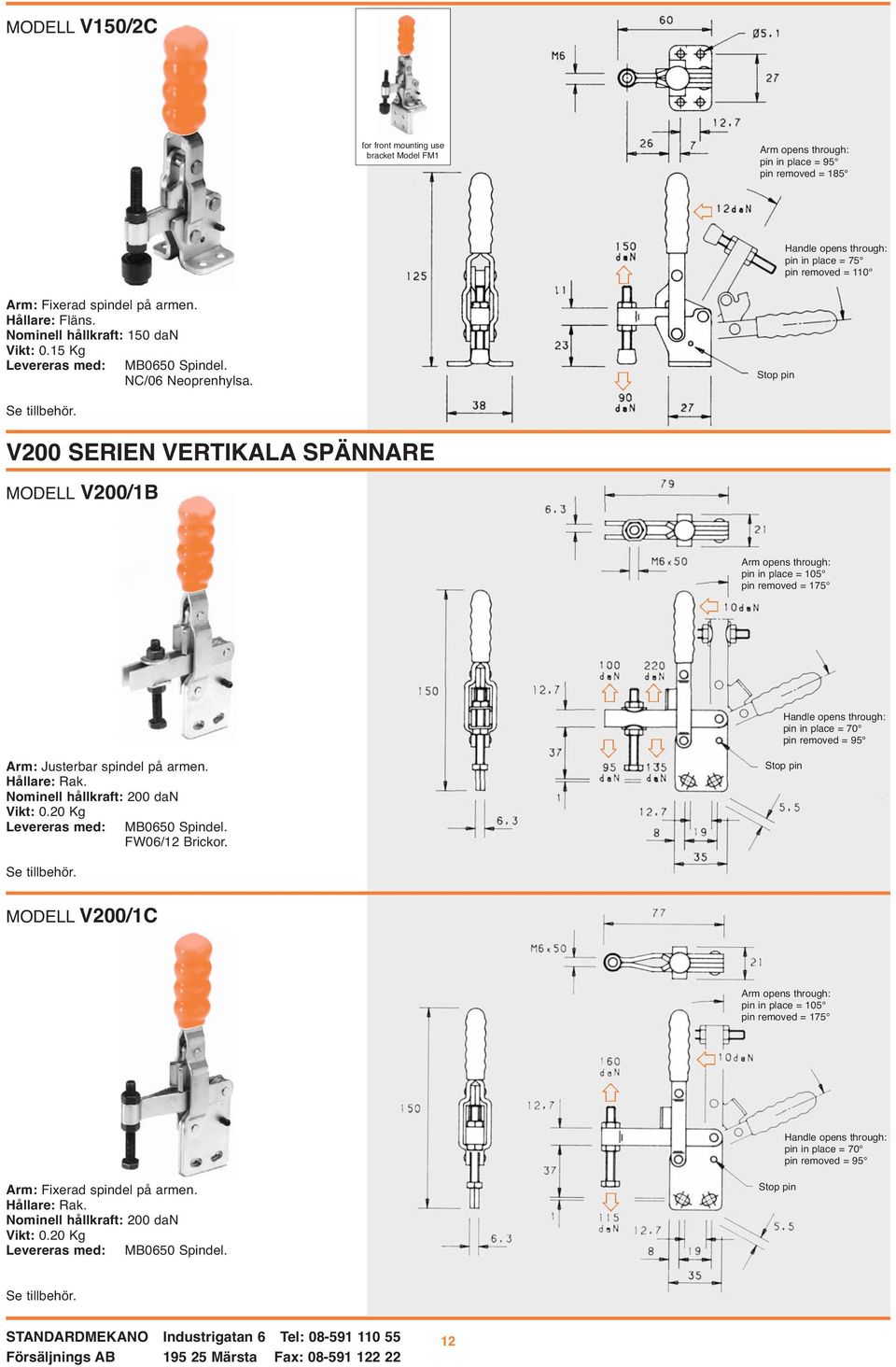

13 MODELL V150/2C for front mounting use bracket Model FM1 Arm opens through: pin in place = 95 pin removed = 185 through: pin in place = 75 pin removed = 110 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.15 Kg MB0650 Spindel. NC/06 Neoprenhylsa. Stop pin V200 SERIEN VERTIKALA SPÄNNARE MODELL V200/1B Arm opens through: pin in place = 105 pin removed = 175 through: pin in place = 70 pin removed = 95 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 200 dan Vikt: 0.20 Kg MB0650 Spindel. FW06/12 Brickor. Stop pin MODELL V200/1C Arm opens through: pin in place = 105 pin removed = 175 through: pin in place = 70 pin removed = 95 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 200 dan Vikt: 0.20 Kg MB0650 Spindel. Stop pin 12

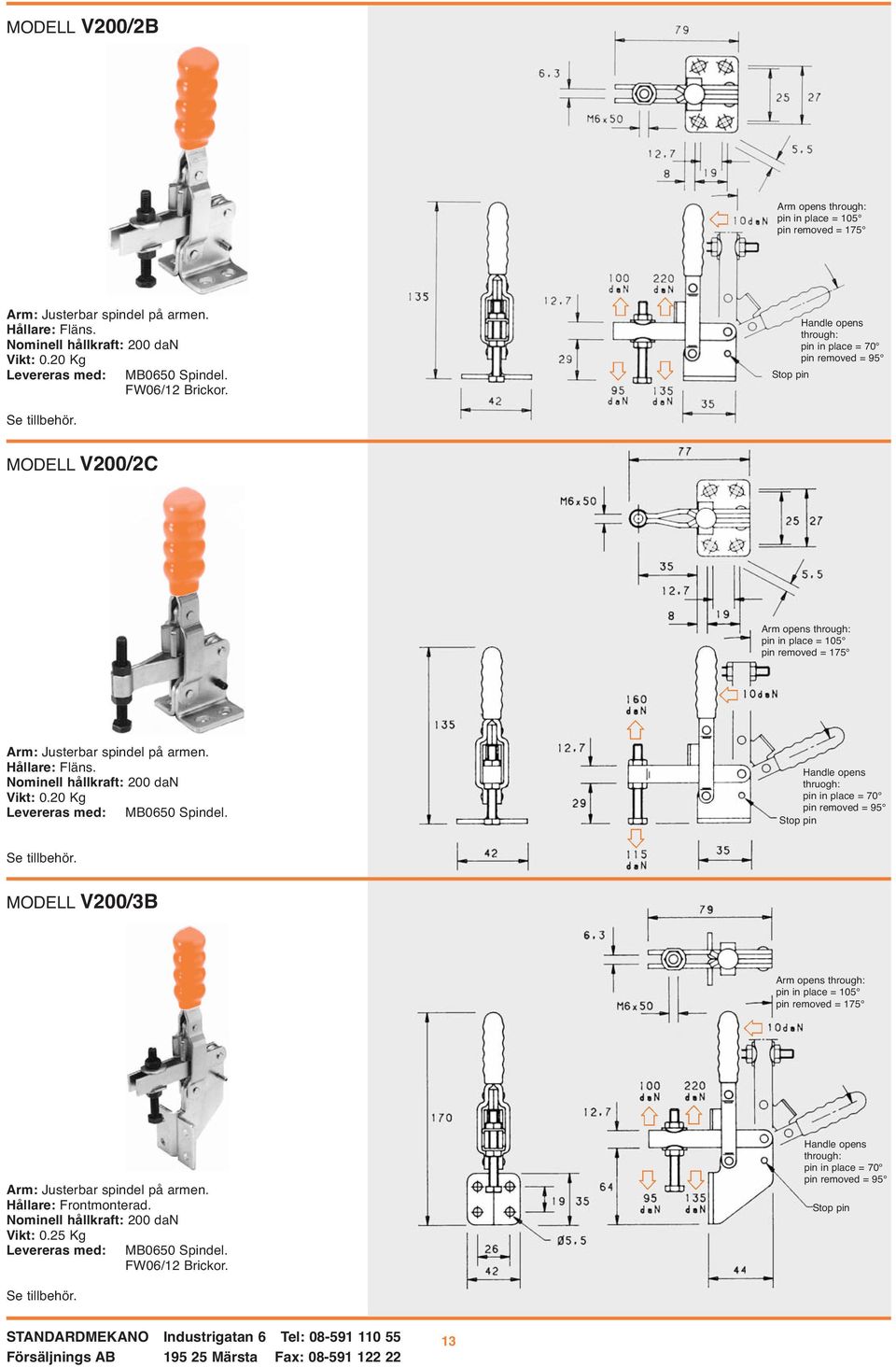

14 MODELL V200/2B Arm opens through: pin in place = 105 pin removed = 175 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 200 dan Vikt: 0.20 Kg MB0650 Spindel. FW06/12 Brickor. through: pin in place = 70 pin removed = 95 Stop pin MODELL V200/2C Arm opens through: pin in place = 105 pin removed = 175 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 200 dan Vikt: 0.20 Kg MB0650 Spindel. thruogh: pin in place = 70 pin removed = 95 Stop pin MODELL V200/3B Arm opens through: pin in place = 105 pin removed = 175 Arm: Justerbar spindel på armen. Hållare: Frontmonterad. Nominell hållkraft: 200 dan Vikt: 0.25 Kg MB0650 Spindel. FW06/12 Brickor. through: pin in place = 70 pin removed = 95 Stop pin 13

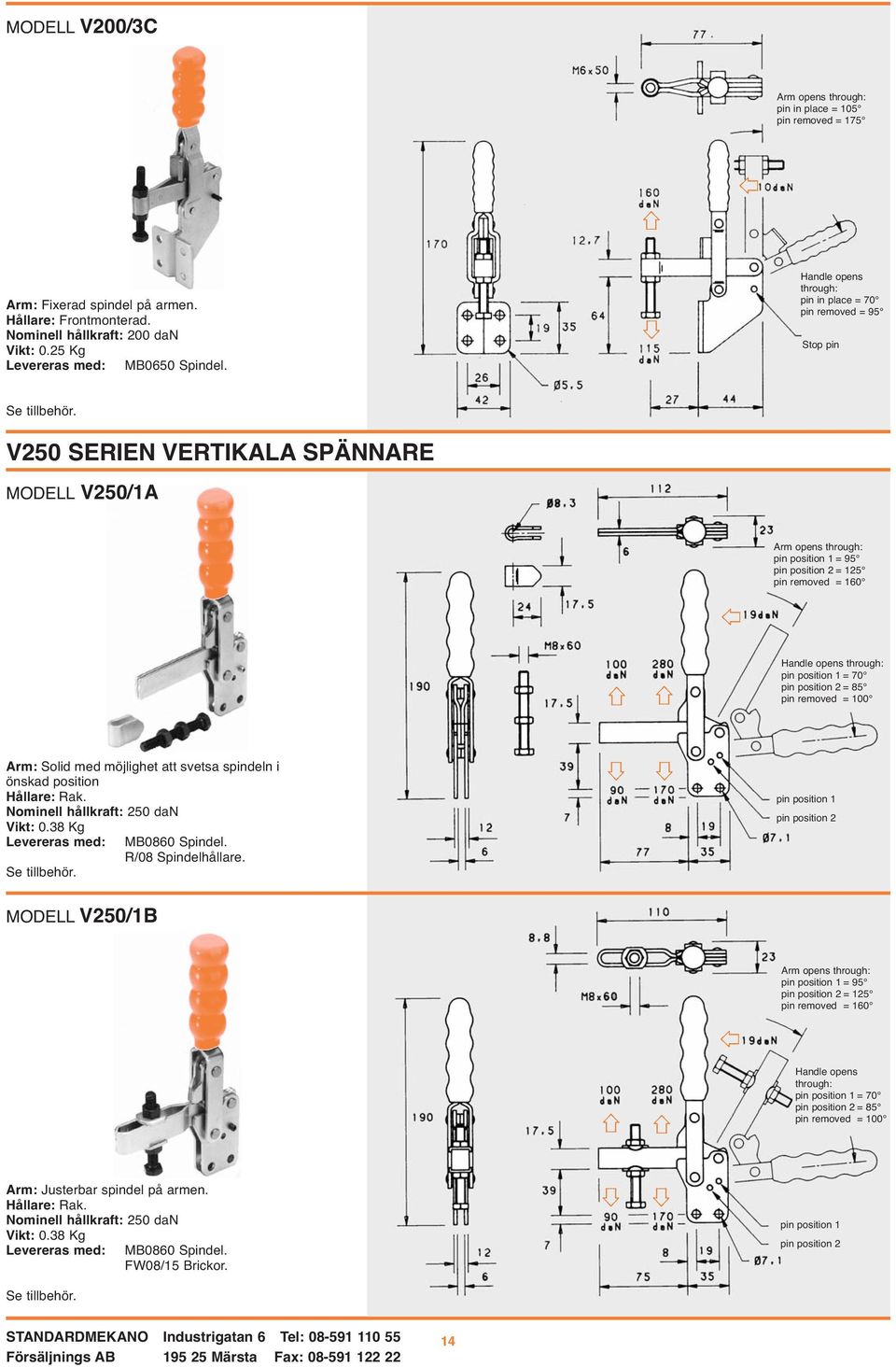

15 MODELL V200/3C Arm opens through: pin in place = 105 pin removed = 175 Arm: Fixerad spindel på armen. Hållare: Frontmonterad. Nominell hållkraft: 200 dan Vikt: 0.25 Kg MB0650 Spindel. through: pin in place = 70 pin removed = 95 Stop pin V250 SERIEN VERTIKALA SPÄNNARE MODELL V250/1A Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 = 85 pin removed = 100 Arm: Solid med möjlighet att svetsa spindeln i önskad position Hållare: Rak. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. R/08 Spindelhållare. pin position 1 pin position 2 MODELL V250/1B Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 = 85 pin removed = 100 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. FW08/15 Brickor. pin position 1 pin position 2 14

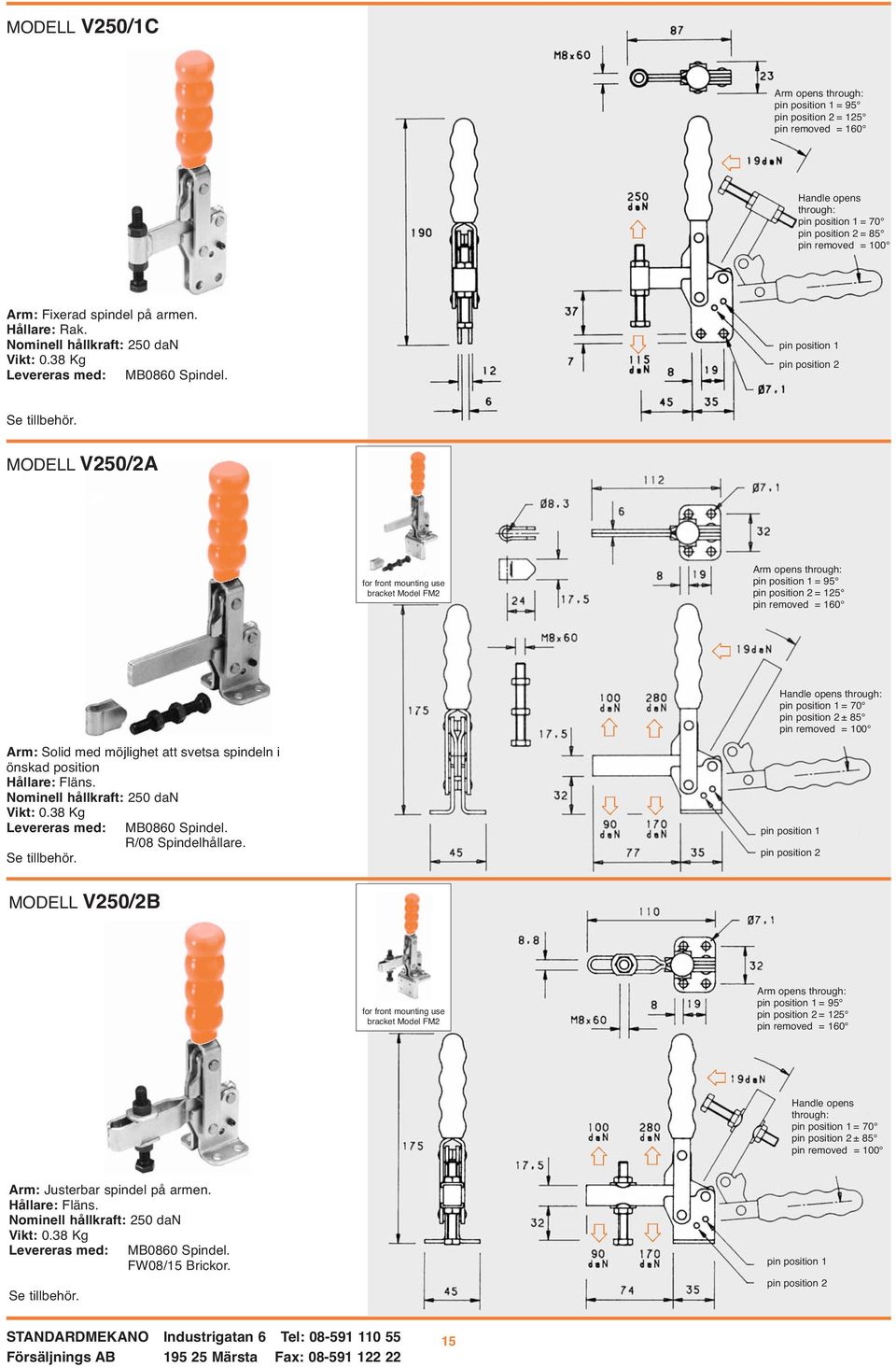

16 MODELL V250/1C Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 = 85 pin removed = 100 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. pin position 1 pin position 2 MODELL V250/2A for front mounting use bracket Model FM2 Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 ± 85 pin removed = 100 Arm: Solid med möjlighet att svetsa spindeln i önskad position Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. R/08 Spindelhållare. pin position 1 pin position 2 MODELL V250/2B for front mounting use bracket Model FM2 Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 ± 85 pin removed = 100 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. FW08/15 Brickor. pin position 1 pin position 2 15

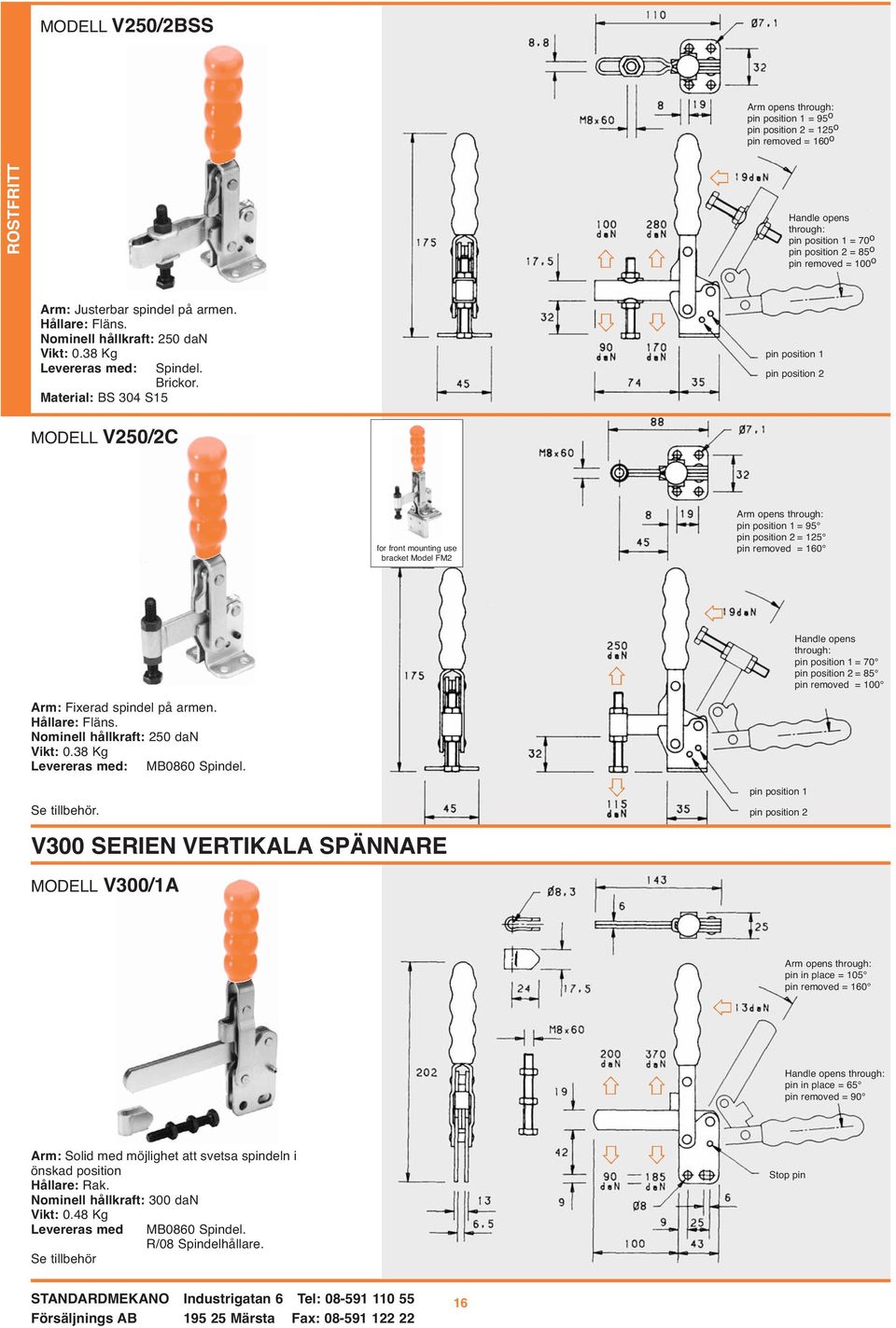

17 MODELL V250/2BSS Arm opens through: pin position 1 = 95 o pin position 2 = 125 o pin removed = 160 o ROSTFRITT through: pin position 1 = 70 o pin position 2 = 85 o pin removed = 100 o Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.38 Kg Material: BS 304 S15 Spindel. Brickor. pin position 1 pin position 2 MODELL V250/2C for front mounting use bracket Model FM2 Arm opens through: pin position 1 = 95 pin position 2 = 125 pin removed = 160 through: pin position 1 = 70 pin position 2 = 85 pin removed = 100 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.38 Kg MB0860 Spindel. V300 SERIEN VERTIKALA SPÄNNARE MODELL V300/1A pin position 1 pin position 2 Arm opens through: pin in place = 105 pin removed = 160 through: pin in place = 65 pin removed = 90 Arm: Solid med möjlighet att svetsa spindeln i önskad position Hållare: Rak. Nominell hållkraft: 300 dan Vikt: 0.48 Kg Levereras med Se tillbehör MB0860 Spindel. R/08 Spindelhållare. Stop pin 16

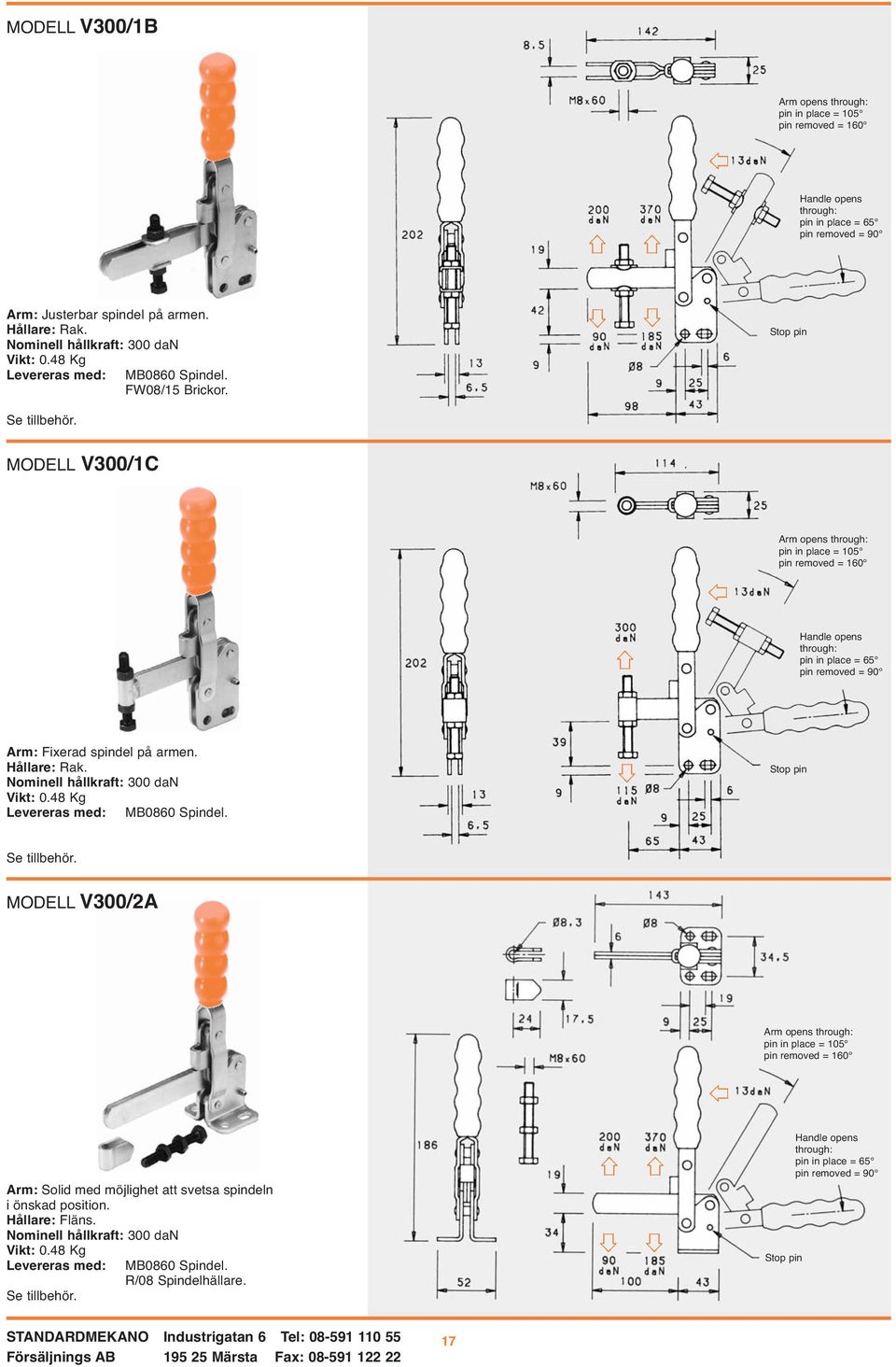

18 MODELL V300/1B Arm opens through: pin in place = 105 pin removed = 160 through: pin in place = 65 pin removed = 90 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 300 dan Vikt: 0.48 Kg MB0860 Spindel. FW08/15 Brickor. Stop pin MODELL V300/1C Arm opens through: pin in place = 105 pin removed = 160 through: pin in place = 65 pin removed = 90 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 300 dan Vikt: 0.48 Kg MB0860 Spindel. Stop pin MODELL V300/2A Arm opens through: pin in place = 105 pin removed = 160 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Fläns. Nominell hållkraft: 300 dan Vikt: 0.48 Kg MB0860 Spindel. R/08 Spindelhällare. Stop pin through: pin in place = 65 pin removed = 90 17

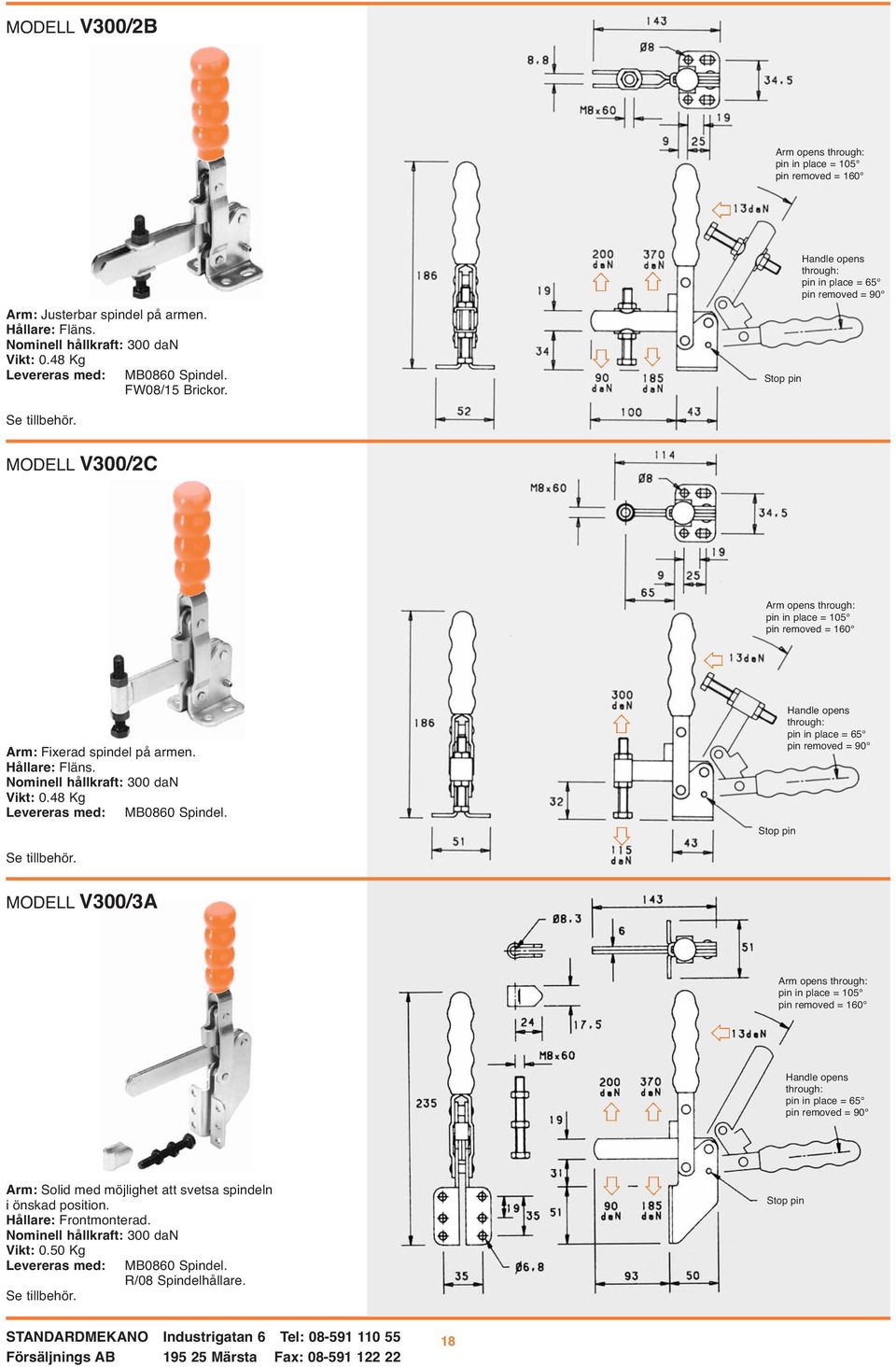

19 MODELL V300/2B Arm opens through: pin in place = 105 pin removed = 160 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 300 dan Vikt: 0.48 Kg MB0860 Spindel. FW08/15 Brickor. Stop pin through: pin in place = 65 pin removed = 90 MODELL V300/2C Arm opens through: pin in place = 105 pin removed = 160 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 300 dan Vikt: 0.48 Kg MB0860 Spindel. Stop pin through: pin in place = 65 pin removed = 90 MODELL V300/3A Arm opens through: pin in place = 105 pin removed = 160 through: pin in place = 65 pin removed = 90 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Frontmonterad. Nominell hållkraft: 300 dan Vikt: 0.50 Kg MB0860 Spindel. R/08 Spindelhållare. Stop pin 18

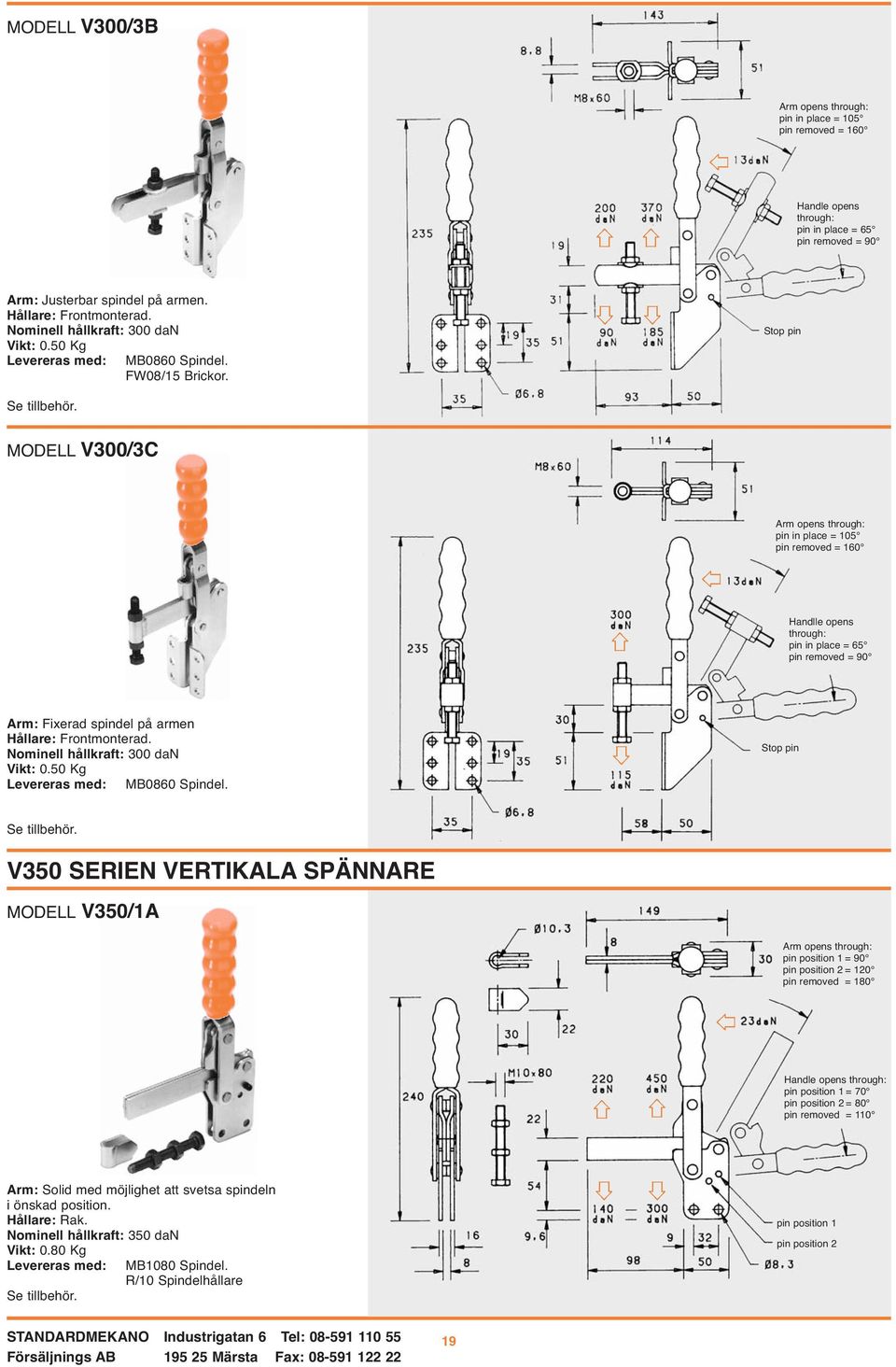

20 MODELL V300/3B Arm opens through: pin in place = 105 pin removed = 160 through: pin in place = 65 pin removed = 90 Arm: Justerbar spindel på armen. Hållare: Frontmonterad. Nominell hållkraft: 300 dan Vikt: 0.50 Kg MB0860 Spindel. FW08/15 Brickor. Stop pin MODELL V300/3C Arm opens through: pin in place = 105 pin removed = 160 Handlle opens through: pin in place = 65 pin removed = 90 Arm: Fixerad spindel på armen Hållare: Frontmonterad. Nominell hållkraft: 300 dan Vikt: 0.50 Kg MB0860 Spindel. Stop pin V350 SERIEN VERTIKALA SPÄNNARE MODELL V350/1A Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Rak. Nominell hållkraft: 350 dan Vikt: 0.80 Kg MB1080 Spindel. R/10 Spindelhållare pin position 1 pin position 2 19

21 MODELL V350/1B Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 Arm: Justerbar spindel på armen Hållare: Rak. Nominell hållkraft: 350 dan Vikt: 0.80 Kg MB1080 Spindel. FW10/20 Brickor. pin position 1 pin position 2 MODELL V350/1C Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 Arm: Fixerad spindel på armen Hållare: Rak. Nominell hållkraft: 350 dan Vikt: 0.75 Kg MB1080 Spindel. pin position 1 pin position 2 MODELL V350/2A for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.80 Kg MB1080 Spindel. R/10 Spindelhållare. through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 pin position 1 pin position 2 20

22 MODELL V350/2B for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 Arm: Justerbar spindel på armen Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.80 Kg MODELL V350/2C MB1080 Spindel. FW10/20 Brickor. through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 pin position 1 pin position 2 for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.75 Kg MB1080 Spindel. V450 SERIEN VERTIKALA SPÄNNARE MODELL V450/1A pin position 1 pin position 2 through: pin position 1 = 70 pin position 2 = 80 pin removed = 110 Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Rak. Nominell hållkraft: 450 dan Vikt: 1.25 Kg MB12100 Spindel. R/12 Spindelhållare pin position 1 pin position 2 21

23 MODELL V450/1B Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 Arm: Justerbar spindel på armen Hållare: Rak. Nominell hållkraft: 450 dan Vikt: 1.35 Kg MB12100 Spindel. FW12/23 Brickor. pin position 1 pin position 2 MODELL V450/1C Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 Arm: Fixerad spindel på armen Hållare: Rak. Nominell hållkraft: 450 dan Vikt: 1.30 Kg MB12100 Spindel. pin position 1 pin position 2 MODELL V450/2A for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Fläns. Nominell hållkraft: 450 dan Vikt: 1.25 Kg MB12100 Spindel. R/12 Spindelhållare. through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 pin position 1 pin position 2 22

24 MODELL V450/2B for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 Arm: Justerbar spindel på armen Hållare: Fläns. Nominell hållkraft: 450 dan Vikt: 1.35 Kg MB12100 Spindel. FW12/23 Brickor. pin position 1 pin position 2 through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 MODELL V450/2C for front mounting use bracket Model FM3 Arm opens through: pin position 1 = 90 pin position 2 = 125 pin removed = 180 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 450 dan Vikt: 1.30 Kg MB12100 Spindel. through: pin position 1 = 70 pin position 2 = 85 pin removed = 110 V550 SERIEN VERTIKALA SPÄNNARE MODELL V550/1A pin position 1 pin position 2 Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Rak. Nominell hållkraft: 550 dan Vikt: 2.20 Kg MB16150 Spindel. R/16 Spindelhållare. pin position 1 pin position 2 23

25 MODELL V550/1B Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 Arm: Justerbar spindel på armen Hållare: Rak. Nominell hållkraft: 550 dan Vikt: 2.40 Kg MB16150 Spindel. FW16/27 Brickor. pin position 1 pin position 2 MODELL V550/1C Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 Arm: Fixerad spindel på armen Hållare: Rak. Nominell hållkraft: 550 dan Vikt: 2.30 Kg MB16150 Spindel. pin position 1 pin position 2 MODELL V550/2A Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 Arm: Solid med möjlighet att svetsa spindeln i önskad position. Hållare: Fläns. Nominell hållkraft: 550 dan Vikt: 2.20 Kg MB16150 Spindel. R/16 Spindelhållare. pin position 1 pin position 2 24

26 MODELL V550/2B Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 Arm: Justerbar spindel på armen Hållare: Fläns. Nominell hållkraft: 550 dan Vikt: 2.40 Kg MB16150 Spindel. FW16/27 Brickor. through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 pin position 1 pin position 2 MODELL V550/2C Arm opens through: pin position 1 = 90 pin position 2 = 120 pin removed = 180 through: pin position 1 = 65 pin position 2 = 80 pin removed = 110 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 550 dan Vikt: 2.30 Kg MB16150 Spindel. pin position 1 pin position 2 25

27 VA SERIEN KRAFTIGA VERTIKALA SPÄNNARE Fördelar: Alla VA-spännarna är konstruerade att tåla en kraftigare hantering. Den nya VA300 modellen fyller upp ett gap som tidigare fanns vid de mindre spännarna i VA-serien. Denna storlek tillverkas endast av BRAUER, de har en ytbeläggning av rostmotståndig fosfatplätering. Modellerna VA300S, VA700S, VA1200S och VA2400S har ett kraftigare armfäste på vilket olika typer av armar kan svetsas fast. Handtag och armar kan beställas som tillbehör. Modellerna VA300T, VA700T, VA1200T och VA2400T är lika ovanstående men med den skillnaden att olika armar både kan skruvas fast eller svetsas. Modellerna VA300T, VA700/1A, VA1200/1A och VA2400/1A liknar modell T men med skillnaden att handtaget är vertikalt samt har en längre spännarm. Modellerna VA300T, VA700/2C, VA1200/2C och VA2400/2C har ett förborrat fäste för skruvmontering och ett spindelfäste som inte kräver svetsning. Specifikation: Huvudkomponemterna är av stål. Fästerna är gjutna. Alla axlar härdade och löper antingen i härdade bussningar eller direkt i de toleransborrade hålen i de härdade komponenterna. Spännarna är svarteloxerade. Installation: Var försiktig när du svetsar fast handtagen och armarna så att inte svetsloppor hamnar i mekanism. Smörjning ökar livslängden på spännarna. 26

28 VA300 SERIEN KRAFTIGA VERTIKALA SPÄNNARE MODELL VA300/S Arm: Kort arm för svetsning. Fäste: Stag för svetsning i önskad position. Hållkraft: 300 dan Vikt: 0,15 Kg Se tillbehör för handtag/arm MODELL VA300/T Arm: Kort arm för svetsning. Fäste: Rakt. Hållkraft: 300 dan Vikt: 0,15 Kg Se tillbehör för handtag/arm MODELL VA300/2S Arm: Kort arm för svetsning. Fäste: Fläns. Hållkraft: 300 dan Vikt: 0,20 Kg Se tillbehör för handtag/arm 27

29 MODELL VA300/1B Arm: Spindeln är justerbar längs armen. Fäste: Rakt. Hållkraft: 300 dan Vikt: 0,25 Kg MB0650 spindel. FW 06/12 Brickor. Se tillbehör MODELL VA300/2B Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållkraft: 300 dan Vikt: 0,25 Kg MB0650 spindel. FW 06/12 Brickor. Se tillbehör MODELL VA300/2BT Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållkraft: 300 dan Vikt: 0,25 Kg MB0650 spindel. FW 06/12 Brickor. Se tillbehör 28

30 VA300 SERIEN TILLBEHÖR Modell A3 Handtag: För svetsning i önskat läge VA300S & VA300T. Vikt: 0,056 Kg Modell B3 Grepp: Passar till A3 handtagen. Vikt: 0,011 Kg Modell C3 Arm: Förlängningsarm till VA300S & VA300T. Vikt: 0,083 Kg Modell D3 Basplatta: För skruvmontering VA300S & VA300T. Vikt: 0,040 Kg VA700 SERIEN KRAFTIGA VERTIKALA SPÄNNARE MODELL VA700S Arm opens through 205 Arm: Kort arm för svetsad förlängning. Hållare: Stag för svetsning i önskad position. Nominell hållkraft: 700 dan Vikt: 0,70 Kg through 130 Se tillbehör för handtag/arm MODELL VA700T Arm opens through 205 Arm: Kort arm för svetsad förlängning. Hållare: Rak. Nominell hållkraft: 700 dan Vikt: 0,80 Kg through 130 Se tillbehör för handtag/arm 29

31 MODELL VA700/1A Arm opens through 205 Arm: Solid arm. Hållare: Rak. Nominell hållkraft: 700 dan Vikt: 1,10 Kg Se tillbehör through 130 MODELL VA700/2C Arm opens through 180 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 700 dan Vikt: 1,25 Kg through 120 Se tillbehör Modell VA700 SERIEN TILLBEHÖR Arm Part No. C7 Modell A7 Handtag: Vikt: 0.20 Kg Modell B7 Grepp: Vikt: 0.01 Kg För svetsning i önskat läge VA700S & VA700T. Passar till A7 handtagen Handle Part No. A7 Grip Part No. B7 Modell C7 Arm: Vikt: 0.21 Kg Modell D7 Basplatta: Vikt: 0.11 Kg Förlängningsarm till VA700S & VA700T. För skruvmontering VA700S & VA700T. Base Part No. D7 30

32 VA1200 SERIEN KRAFTIGA VERTIKALA SPÄNNARE MODELL VA1200S Arm opens through 195 Arm: Kort arm för svetsad förlängning. Hållare: Stag för svetsning i önskad position. Nominell hållkraft: 1200 dan Vikt: 1.30 Kg through 130 Se tillbehör för handtag/arm MODELL VA1200T Arm opens through 195 Arm: Kort arm för svetsad förlängning. Hållare: Rak. Nominell hållkraft: 1200 dan Vikt: 1.45 Kg Se tillbehör för handtag/arm through 130 MODELL VA1200/1A Arm opens through 195 Arm: Solid arm. Hållare: Rak. Nominell hållkraft: 1200 dan Vikt: 1.80 Kg MB12100 Spindel. R/16 Spindelhållare. Se tillbehör through

33 MODELL VA1200/2C Arm opens through 180 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 1200 dan Vikt: 1.95 Kg MB12100 Spindel. through 125 Se tillbehör Modell VA1200 SERIEN TILLBEHÖR Modell A12 Handtag: Vikt: 0.30 Kg För svetsning i önskat läge VA1200S & VA1200T. Arm Part No. C12 Modell B12 Grepp: Vikt: 0.01 Kg Modell C12 Arm: Vikt: 0.42 Kg Passar till A12 handtagen Förlängningsarm till VA1200S & VA1200T. Handle Part No. A12 Grip Part No. B12 Modell D12 Basplatta: För skruvmontering VA1200S &VA1200T. Vikt: 0.17 Kg Base Part No. D12 VA2400 SERIEN KRAFTIGA VERTIKALA SPÄNNARE MODELL VA2400S Arm opens through 195 Arm: Kort arm för svetsad förlängning. Hållare: Stag för svetsning i önskad position. Nominell hållkraft: 2400 dan Vikt: 2.90 Kg through 130 Se tillbehör för handtag/arm 32

34 MODELL VA2400T Arm opens through 195 Arm: Kort arm för svetsad förlängning. Hållare: Rak. Nominell hållkraft: 2400 dan Vikt: 3.20 Kg through 130 Se tillbehör för handtag/arm MODELL VA2400/1A Arm opens through 195 Arm: Solid arm. Hållare: Rak. Nominell hållkraft: 2400 dan Vikt: 3.75 Kg Se tillbehör MB16150 Spindel. Spindelhållare. through 130 MODELL VA2400/2C Arm opens through 195 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 2400 dan Vikt: 4.10 Kg MB16150 Spindel. through 130 Se tillbehör 33

35 VA2400 SERIEN TILLBEHÖR Modell A24 Handtag: Vikt: 0.39Kg För svetsning i önskat läge VA2400S & VA2400T. Arm Part No. C24 Modell B24 Grepp: Vikt: 0.02 Kg Passar till A24 handtagen Handle Part No. A24 Grip Part No. B24 Modell C24 Arm: Vikt: 0.76 Kg Förlängningsarm till VA2400S & VA2400T. Modell D24 Blasplatta: För skruvmontering VA2400S &VA2400T. Vikt: 0.26 Kg Base Part No. D24 34

36 VERTIKALA KAMSPÄNNARE Fördelar: Kamspännare liknar vertikala spännare men spännkraften skapas genom att en rulle trycks mot en kam. Denna kamfunktion möjliggör fastspänning av olika tjocklekar på arbetsstycket utan ändring av spindelhöjden. På modell CV75 kan tjockleken på arbetsstycket variera 1,5 mm och för modellerna CV250 och CV350 upp till 2 mm. Spännarna har ett ergonomiskt utformat handtag. Specifikation: Huvudkomponenterna är zinkbehandlade. Kamkurvan och rullen är härdade för att tåla nötning. Nitar av rostfritt stål. På CV250 och CV350 roterar nitarna i härdade bussningar. Spindlarna är svartoxiderade. 35

37 CV VERTIKALA KAMSPÄNNARE MODELL CV75 for front mounting use bracket Model FM1 Arm opens through 90 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.05 Kg MB0535 Spindel. through 80 MODELL CV250 for front mounting use bracket Model FM2 Arm opens through 85 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.35 Kg MB0860 Spindel. through 80 MODELL CV350 for front mounting use bracket Model FM3 Arm opens through 90 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.70 Kg MB1080 Spindel. through 80 36

38 HORISONTALA SPÄNNARE Fördelar: Horisontala spännare användes oftast när begränsningar i höjd finns som hindrar användning av vertikala spännare. Geometrin på BRAUERS horisontala spännare har konstruerats så att spännarna öppnar och stänger med en mjuk och kontinuerlig rörelse. Sidogavlarna har konstruerats så att de säkerställer att fingrarna inte fastnar vid användandet. Handtagen har en ergonomiskt utformad profil av PVC. Alla horisontala spännare utom H700 har en stängd ända på armen för bättre styvhet. Specifikation: Huvudkomponenterna är tillverkade av zinkbehandlad stål. Nitar av rostfritt stål. På de större spännarna roterar nitarna i härdade bussningar. 37

39 H50 SERIEN HORISONTALA SPÄNNARE MODELL H50/1B Arm opens through 85 through 65 Arm: Justerbar spindel på armen Hållare: Rak. Nominell hållkraft: 50 dan Vikt: Kg MB0525 Spindel. FW05/09 Spindelhållare. MODELL H50/2B Arm opens through 85 through 65 Arm: Justerbar spindel på armen Hållare: Fläns. Nominell hållkraft: 50 dan Vikt: Kg MODELL H50/2BSS MB0525 Spindel. FW05/09 Spindelhållare. ROSTFRITT Arm opens through 85 through 65 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 50 dan Vikt: Kg Material: BS 304 S15. Spindel. Brickor. 38

40 MODELL H50/2C Arm opens through 85 through 65 Arm: Fixerad spindel på armen Hållare: Fläns. Nominell hållkraft: 50 dan Vikt: Kg MB0525 Spindel. MODELL H50/2BL Arm opens through 85 through 65 Arm: Justerbar spindel på armen Hållare: Fläns på vänster sida. Nominell hållkraft: 50 dan Vikt: 0.02 Kg MODELL H50/2BR MB0525 Spindel. FW05/09 Spindelhållare. Arm opens through 85 through 65 Arm: Justerbar spindel på armen Hållare: Fläns på höger sida. Nominell hållkraft: 50 dan Vikt: 0.02 Kg MB0525 Spindel. FW05/09 Spindelhållare. 39

41 H75 SERIEN HORISONTALA SPÄNNARE MODELL H75/1B Arm opens through 90 through 75 Arm: Justerbar spindel på armen Hållare: Rak. Nominell hållkraft: 75 dan Vikt: 0.10 Kg MODELL H75/1C MB0535 Spindel. FW05/10 Brickor. NC/05 Neoprenskydd. Arm opens through 90 through 75 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 75 dan Vikt: 0.10 Kg MODELL H75/2B MB0535 Spindel. NC/05 Neoprenskydd. for front mounting use bracket Model FM1 Arm opens through 90 through 75 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.10 Kg MB0535 Spindel. FW05/10 Brickor. NC/05 Neoprenskydd. 40

42 MODELL H75/2BSS Arm opens through 90 o through 75 o ROSTFRITT Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.10 Kg Material: BS 304 S15. MODELL H75/2C Spindel. Neoprenskydd. Brickor. for front mounting use bracket Model FM1 Arm opens through 90 through 75 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 75 dan Vikt: 0.10 Kg MB0535 Spindel. NC/Neoprenskydd. H150 SERIEN HORISONTALA SPÄNNARE MODELL H150/1B Arm opens through 90 through 80 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 150 dan Vikt: 0.25 Kg MB0650 Spindel. NC/06 Neopren hylsa. FW06/12 Brickor. 41

43 MODELL H150/1C Arm opens through 90 through 80 Arm: Fixerad spindel på armen. Hållare: Rak. Nominell hållkraft: 150 dan Vikt: 0.25 Kg MODELL H150/2B MB0650 Spindel. NC/06 Neopren hylsa. for front mounting use bracket Model FM2 Arm opens through 90 through 80 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.25 Kg MB0650 Spindel. NC/06 Neoprenskydd. FW06/12 Brickor. MODELL H150/2BSS ROSTFRITT Arm opens through 90 o through 80 o Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.25 Kg Material: BS 304 S15. Spindel. Neoprenskydd. Brickor. 42

44 MODELL H150/2C for front mounting use bracket Model FM2 Arm opens through 90 through 80 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 150 dan Vikt: 0.25 Kg H250 SERIEN HORISONTALA SPÄNNARE MODELL H250/1A MB0650 Spindel. NC/06 Neoprenskydd. Arm opens through 95 through 80 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Rak. Nominell hållkraft: 250 dan Vikt: 0.50 Kg MODELL H250/1B MB0860 Spindel. R/08 Spindelhållare. Arm opens through 95 through 80 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 250 dan Vikt: 0.50 Kg MB0860 Spindel. FW08/15 Brickor. 43

45 MODELL H250/2A for front mounting use bracket Model FM2 Arm opens through 95 through 80 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.50 Kg MODELL H250/2B MB0860 Spindel. R/08 Spindelhållare. for front mounting use bracket Model FM2 Arm opens through 95 through 80 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 250 dan Vikt: 0.50 Kg MB0860 Spindel. FW08/15 Brickor. H350 SERIEN HORISONTALA SPÄNNARE MODELL H350/1A Arm opens through 90 through 75 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Rak. Nominell hållkraft: 350 dan Vikt: 0.90 Kg MB1080 Spindel. R/10 Spindelhållare. 44

46 MODELL H350/1B Arm opens through 90 M10 x 80 through 75 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 350 dan Vikt: 0.90 Kg MODELL H350/2A MB1080 Spindel. FW10/20 Brickor. for front mounting use bracket Model FM3 Arm opens through 90 through 75 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.90 Kg MODELL H350/2B MB1080 Spindel. R/10 Spindelhållare. for front mounting use bracket Model FM3 Arm opens through 90 through 75 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 350 dan Vikt: 0.90 Kg MB1080 Spindel. FW10/20 Brickor. 45

47 H450 SERIEN HORISONTALA SPÄNNARE MODELL H450/1A Arm opens through 90 through 75 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Rak. Nominell hållkraft: 450 dan Vikt: 1.60 Kg MODELL H450/1B MB12100 Spindel. R/12 Spindelhållare. Arm opens through 90 through 75 Arm: Justerbar spindel på armen. Hållare: Rak. Nominell hållkraft: 450 dan Vikt: 1.60 Kg MODELL H450/2A MB12100 Spindel. FW12/23 Brickor. for front mounting use bracket Model FM3 Arm opens through 90 through 75 Arm: Solid spindel på armen med möjlighet att svetsa i önskad position. Hållare: Fläns. Nominell hållkraft: 450 dan Vikt: 1.60 Kg MB12100 Spindel. R/12 Spindelhållare. 46

48 MODELL H450/2B for front mounting use bracket Model FM3 Arm opens through 90 through 75 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 450 dan Vikt: 1.60 Kg KRAFTIGA HORISONTALA SPÄNNARE MODELL H700 MB12100 Spindel. FW12/23 Brickor. Arm opens through 90 through 95 Arm: Justerbar spindel på armen. Hållare: Fläns. Nominell hållkraft: 700 dan Vikt: 1.15 Kg MB12100 Spindel. FW12/23 Brickor. 47

49 Fördelar: NEDÅTGÅENDE SPÄNNARE MODELL TC79 NEDÅTGÅENDE SPÄNNARE TC79 Den här spännaren är unik avseende funktionen som kan liknas vid en tång med stor öppning. Flänsen gör att den är lätt att montera på ett arbetsbord. Handtagen har en ergonomiskt utformad profil av PVC. Specifikation: Huvudkomponenterna är tillverkade av zinkbehandlad stål. Käken är gjuten och zinkbehandlad. Nitar av rostfritt stål. Arm opens through 90 Arm: Fixerad spindel på armen. Hållare: Fläns. Nominell hållkraft: 360 dan Vikt: 0.50 Kg Spindel. through 50 48

50 SPÄNNARE MED SÄKERHETSLÅS Säkrad låsning, både i stängt och öppet läge Unik mekaniskt låssystem Rostfria nitar och härdade bussningar för bättre livslängd Ideala för applikationer när spännaren användes upp och ner eller spegelvänd 49

51 SPÄNNARE MED SÄKERHETSLÅS MODELL V250/1BLC Arm: Spindeln är justerbar längs armen. Fäste: Rakt. Hållfraft: 250 dan Vikt: 0,47 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd dan 250 dan MODELL V250/2BLC dan 250 dan Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållfraft: 250 dan Vikt: 0,47 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd MODELL V250/3BLC dan 250 dan 6.5 Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållfraft: 250 dan Vikt: 0,535 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd

52 MODELL V350/1BLC dan 300 dan 8.5 Arm: Spindeln är justerbar längs armen. Fäste: Rakt. Hållfraft: 350 dan Vikt: 0,69 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd MODELL V350/2BLC dan 300 dan Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållfraft: 350 dan Vikt: 0,69 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd MODELL H350/1BLC dan dan Arm: Spindeln är justerbar längs armen. Fäste: Rakt. Hållfraft: 350 dan Vikt: 0,8 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd

53 MODELL H350/2BLC dan dan Arm: Spindeln är justerbar längs armen. Fäste: Fläns. Hållfraft: 350 dan Vikt: 0,8 kg Zinkbehandlad spindel Skruv, bricka och neoprenskydd

54 SKJUTSTÅNGSSPÄNNARE TYP SLIMLINE Fördelar: Med undantag av modell P50 monteras dessa spännare direkt i ett gängat hål på fixturen. Alternativt på en konsol som finns som tillbehör. Monteringen tillåter att spännaren lokaliseras olika vid fastsättningen. Modelllerna P100, P200 och P400 har större slaglängd än P350, P550 och P750. De senare är även robustare. Alla modellerna har ergonomiskt utformade handtag i PVC. Specifikation: Huvudkomponenterna är tillverkade i zinkbehandlat stål eller manganfosfaterade. Alla modellerna med spindel och låsskruv i svartoxiderat stål. Installation: Vid montering var noggrann att spännaren inte kommer för nära hållaren eller fixturen. 53

55 SKJUTSTÅNGSSPÄNNARE MODELL P50 through 190 Kolv: Kan låsas i bägge ändlägena Hållare: Rak med under eller sidmontering. Nominell hållkraft: 50 dan Vikt: 0.05 Kg MODELL P50SS MB0420 Spindel. NC/04 Neopren hylsa. ROSTFRITT through 190 Kolv: Kan låsas i bägge ändlägena Hållare: Rak med under eller sidmontering. Nominell hållkraft: 50 dan Vikt: 0.05 Kg Material: BS 304 S15 MODELL P250 MB0420 Spindel. NC/04 Neopren hylsa. Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns Nominell hållkraft: 250 dan Vikt: 0.30 Kg MB0625 Spindel. Moteringshållare. med skruvar FM20. through

56 MODELL P450 Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 450 dan Vikt: 0.75 Kg MB1080 Spindel. Moteringshållare. med skruvar FM24. through 185 MODELL P100 STROKE Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 100 dan Vikt: 0.15 Kg MB0625 Spindel. Monteringshållare med skruvar FM16. through 190 MODELL P100SS STROKE ROSTFRITT Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 100 dan Vikt: 0.15 Kg Material: BS 304 S15 MB0625 Spindel. Monteringshållare med skruvar FM16. through

57 MODELL P200 STROKE Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 200 dan Vikt: 0.35 Kg MB0840 Spindel. Monteringshållare med skruvar FM20. through 190 MODELL P200SS ROSTFRITT STROKE Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 200 dan Vikt: 0.35 Kg MB0840 Spindel. med skruvar FM20. through 190 Material: BS 304 S15 MODELL P400 STROKE Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 400 dan Vikt: 0.80 Kg MB1050 Spindel. Monteringshållare med skruvar FM24. through

58 MODELL P400SS STROKE ROSTFRITT Kolv: Kan låsas i bägge ändlägena Hållare: Centrum eller fläns. Nominell hållkraft: 400 dan Vikt: 0.80 Kg MB1050 Spindel. Material: BS 304 S15 through 190 SLIMLINE SKJUTSTÅNGSSPÄNNARE MODELL P350 Kolv: Kan låsas i bägge ändlägena Hållare: Centrummontering. Nominell hållkraft: 350 dan Vikt: 0.20 Kg MB0625 Spindel. through 185 MODELL P550 Kolv: Kan låsas i bägge ändlägena. Hållare: Centrummontering. Nominell hållkraft: 550 dan Vikt: 0.45 Kg MB0840 Spindel. through

59 MODELL P750 Kolv: Kan låsas i bägge ändlägena. Hållare: Centrummontering. Nominell hållkraft: 750 dan Vikt: 1.00 Kg MB1050 Spindel. through

60 KRAFTIGARE & LÄNGRE HANDTAG SKJUTSTÅNGSSPÄNNARE Fördelar: Dessa spännare är av exceptionellt robust konstruktion med födelar som gjutna och maskinbearbetade komponenter. Spännarna är konstruerade så att skjutstången har ett lågt läge samt med en mekanism som skyddar fingrarna vid användning. Modellerna P600, P1200, P2500 och P5000 har handtag av normal längd. L -modellerna har förlängt handtag (P600L, P1200L, P2500L och P5000L). Dessa spännare kan även ha handtaget bakom eller framför spännaren. Alla modellerna har ett ergonomiskt utformat handtag i PVC. Specifikation: Huvuddelen av dessa spännare är gjutna och maskinbearbetade. Kolvarna av härdat stål och löper i härdade hål med snäv tolerans. Alla modeller levereras med spindel i svartoxiderat stål. Installation: Vid montering var noggrann att spännaren inte kommer för nära hållaren eller fixturen. 59

61 KRAFTIGA SKJUTSTÅNGSSPÄNNARE MODELL P600 Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 600 dan Vikt: 0.45 Kg MB0840 Spindel. through 185 MODELL P1200 Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 1200 dan Vikt: 1.35 Kg MB1050 Spindel. through

62 MODELL P2500 Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 2500 dan Vikt: 3.60 Kg MB1250 Spindel. through 185 MODELL P5000 Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 5000 dan Vikt: 6.20 Kg MB1680 Spindel. through

63 KRAFTIGA FÖRLÄNGD ARM SKJUTSTÅNGSSPÄNNARE MODELL P600L Med 14 dan handkraft blir spännkraften: dan Kolven helt inne mm utdragen mm,, mm,, mm,, mm,, mm,, mm,, 190 Kolven fullt ute 580 Alternative handle position Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 600 dan Vikt: 0.55 Kg MB0840 Spindel. through 185 MODELL P1200L Med 15 dan handkraft blir spännkraften: dan Kolven helt inne mm utdragen mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, 290 Kolven fullt ute 930 Alternative handle position Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 1200 dan Vikt: 1.60 Kg MB1050 Spindel. through

64 MODELL P2500L Med 17 dan handkraft blir spännkraften: dan Kolven helt inne mm utdragen mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, 353 Kolven fullt ute 1100 Alternative handle position Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 2500 dan Vikt: 4.15 Kg MB1250 Spindel. through 185 MODELL P5000L Med 20 dan handkraft blir spännkraften: dan Kolven helt inne mm utdragen mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, mm,, 450 Kolven fullt ute 1210 Alternative handle position Kolv: Kan låsas i bägge ändlägena. Hållare: Monteras i kroppen. Nominell hållkraft: 5000 dan Vikt: 7.10 Kg MB1680 Spindel. through

65 FÖRSLUTNINGS SPÄNNARE Fördelar: Förslutningsspännarnas funktion att klämma ihop två detaljer gör dem lämpliga till att försluta luckor, dörrar, behållare eller formar. En av fördelarna framgår av bilden som visar att spännerna har en hållkraft (låser) även då de inte är helt stängda. All modellerna har ett ergonomiskt utformat handtag i PVC. Specifikation: Alla komponenter är tillverkade av zinkbehandlat stål. Armarna (hakarna) är av stål med hög dragstyrka. Installation: Dessa spånnare genererar en stor kraft så försiktighet krävs så inte något förstörs. 64
