1 ÖPPNA NYA HORISONTER EXOS. tillbehör och tvättställ

2

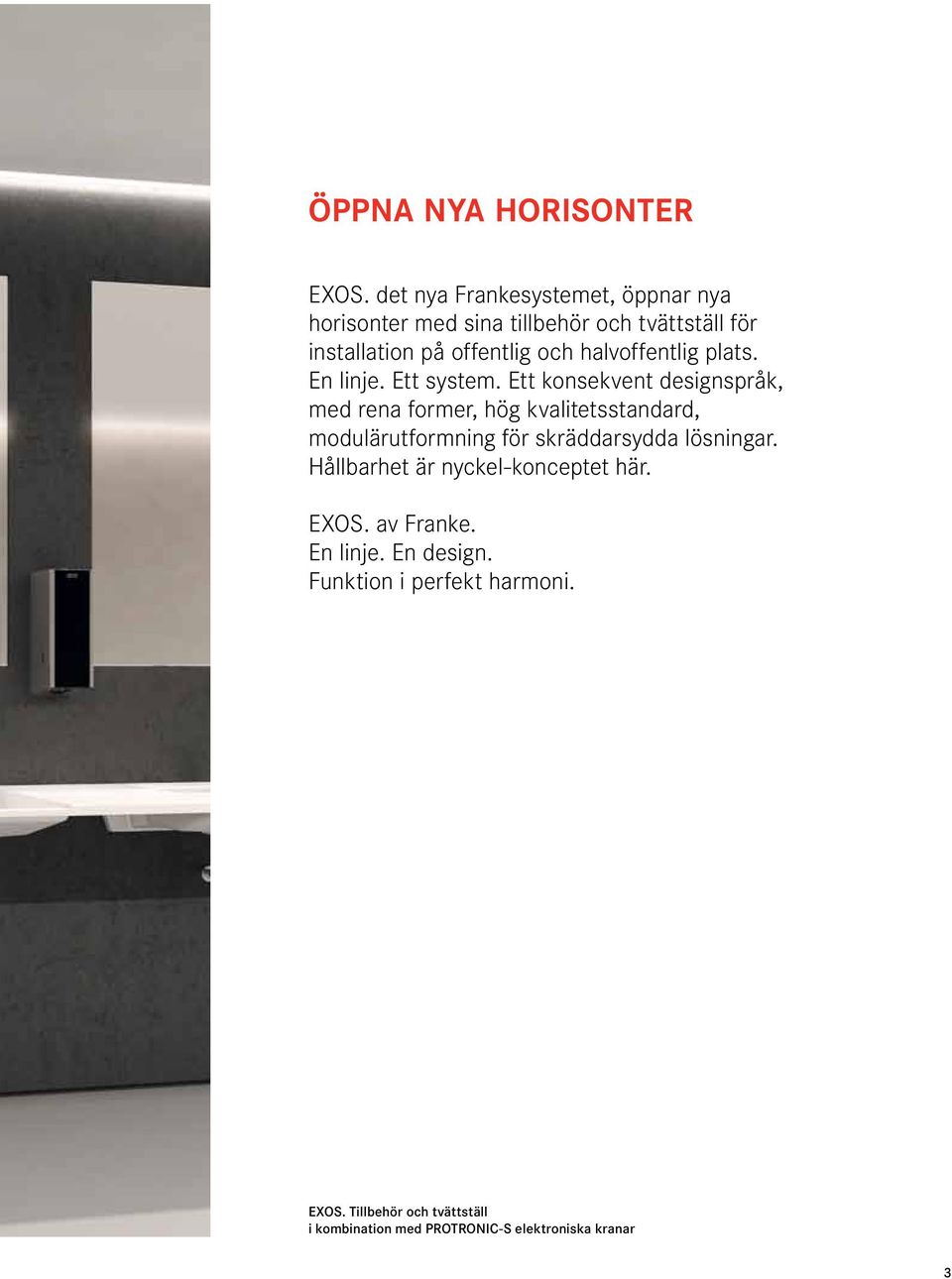

3 ÖPPNA NYA HORISONTER EXOS. det nya Frankesystemet, öppnar nya horisonter med sina tillbehör och tvättställ för installation på offentlig och halvoffentlig plats. En linje. Ett system. Ett konsekvent designspråk, med rena former, hög kvalitetsstandard, modulärutformning för skräddarsydda lösningar. Hållbarhet är nyckel-konceptet här. EXOS. av Franke. En linje. En design. Funktion i perfekt harmoni. EXOS. Tillbehör och tvättställ i kombination med PROTRONIC-S elektroniska kranar 3

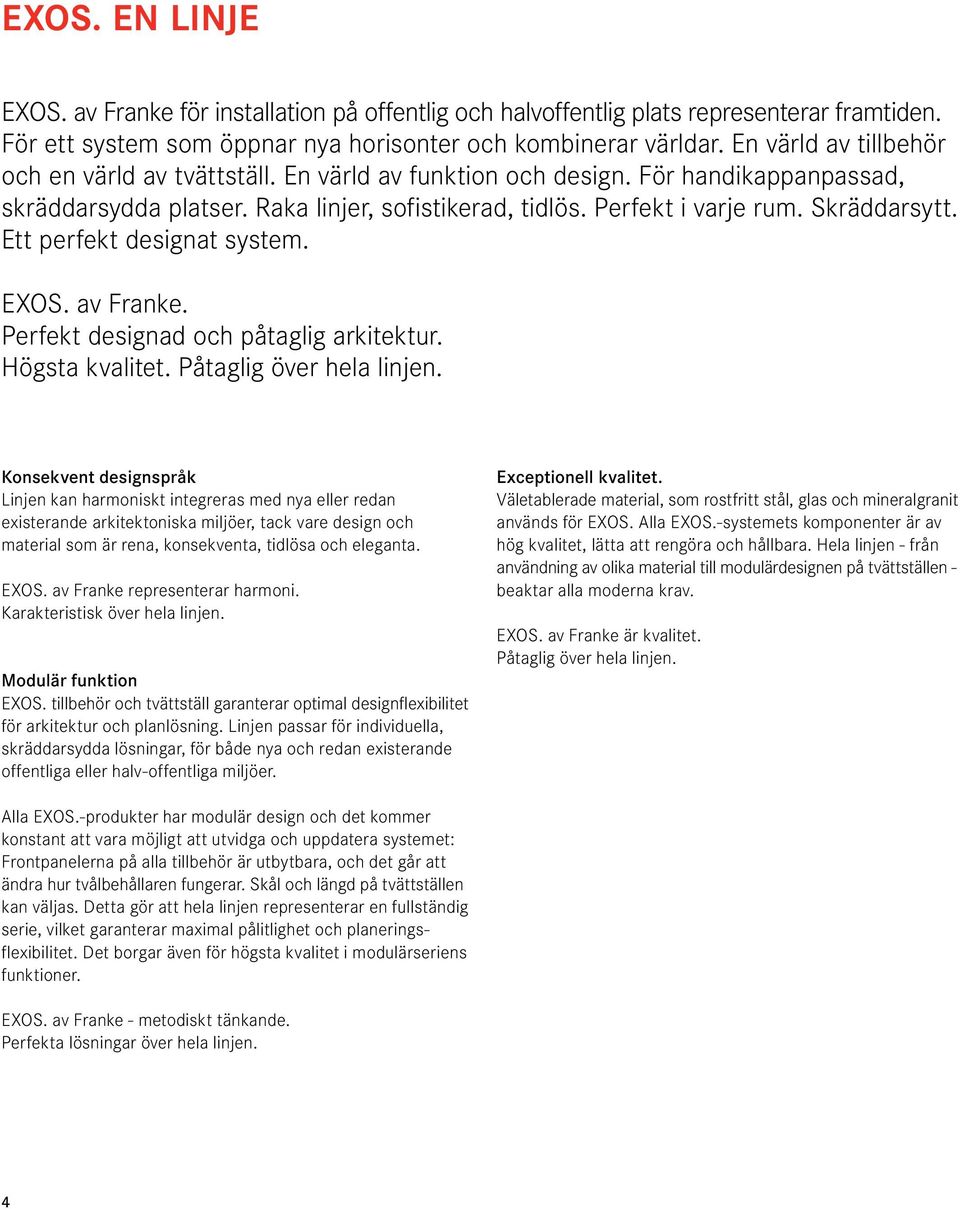

4 EXOS. EN LINJE EXOS. av Franke för installation på offentlig och halvoffentlig plats representerar framtiden. För ett system som öppnar nya horisonter och kombinerar världar. En värld av tillbehör och en värld av tvättställ. En värld av funktion och design. För handikappanpassad, skräddarsydda platser. Raka linjer, sofistikerad, tidlös. Perfekt i varje rum. Skräddarsytt. Ett perfekt designat system. EXOS. av Franke. Perfekt designad och påtaglig arkitektur. Högsta kvalitet. Påtaglig över hela linjen. Konsekvent designspråk Linjen kan harmoniskt integreras med nya eller redan existerande arkitektoniska miljöer, tack vare design och material som är rena, konsekventa, tidlösa och eleganta. EXOS. av Franke representerar harmoni. Karakteristisk över hela linjen. Modulär funktion EXOS. tillbehör och tvättställ garanterar optimal designflexibilitet för arkitektur och planlösning. Linjen passar för individuella, skräddarsydda lösningar, för både nya och redan existerande offentliga eller halv-offentliga miljöer. Exceptionell kvalitet. Väletablerade material, som rostfritt stål, glas och mineralgranit används för EXOS. Alla EXOS.-systemets komponenter är av hög kvalitet, lätta att rengöra och hållbara. Hela linjen - från användning av olika material till modulärdesignen på tvättställen - beaktar alla moderna krav. EXOS. av Franke är kvalitet. Påtaglig över hela linjen. Alla EXOS.-produkter har modulär design och det kommer konstant att vara möjligt att utvidga och uppdatera systemet: Frontpanelerna på alla tillbehör är utbytbara, och det går att ändra hur tvålbehållaren fungerar. Skål och längd på tvättställen kan väljas. Detta gör att hela linjen representerar en fullständig serie, vilket garanterar maximal pålitlighet och planeringsflexibilitet. Det borgar även för högsta kvalitet i modulärseriens funktioner. EXOS. av Franke - metodiskt tänkande. Perfekta lösningar över hela linjen. 4

5

6 6

7 EXOS. TILLBEHÖR EXOS.-tillbehör av Franke funktion och prestanda. De utbytbara fronterna av högkvalitets-material, som rostfritt stål och glas, är vackert designade och kan individuellt införlivas i alla arkitektoniska sammanhang. Rena linjer. Sofistikerade former. Den tidlösa designen framhåller harmoni i proportionerna. EXOS.-tillbehör av Franke. Funktion och design i harmoni. EXOS.-tillbehör Med EXOS.-tillbehör startar Franke i en ny riktning: Ren design, modulsystem och högkvalitativa material. Genom att använda utbytbara fronter i olika sorters material, som rostfritt stål och glas, kan olika rumsmiljöer skapas. Flexibiliteten återfinns även i produktgruppen tvålbehållare. Här kan den inre mekanismen lätt bytas från elektronisk till manuell, från flytande tvål till skumtvål. Detta är möjligt när som helst, även i ett senare skede. EXOS. erbjuder modulär flexibilitet. Över hela serien. längst till vänster: EXOS. Pappershanddukshållare och avfallsbehållare med svart glasfront uppe till vänster: EXOS. Pappershanddukshållare med front av rostfritt stål och InoxPlus-beläggning nere till vänster: EXOS. Elektronisk tvåldispenser med vit glasfront 7

8 EXOS. TVÄTTSTÄLL Med EXOS. tvättställ har Franke skapat en unik och perfekt designad systemlinje. Med enhetligt designspråk för hela EXOS. tvättställsserie Både för standardlösningar och kundanpassade lösningar. EXOS.-tvättställ av Franke. För ett perfekt designat tillämpningssystem. EXOS. tvättställ EXOS. tvättställ av mineralgranit utmärker sig med universell flexibilitet och deras modulärsystem. Hög kvalitet och distinkt design, såväl som skräddarsydd funktion som kan upplevas. Användning av avloppsskydd av rostfritt stål understryker ännu en gång harmonin i systemets linje. EXOS. tvättställ är utmärkta för alla typer av lösningar i standardutrymmen, i handikappanpassad utrymmen, och i skräddarsydda utrymmen. Urvalet går från vanliga standardstorlekar till varierande storlekar. Serien utmärker sig även för olika storlekar på skålar, längd på tvättställ, och tillval för inbyggd extrautrustning. I designen tas hänsyn till ökad komfort, säkerhet och ergonomi, såväl som bänkstorlek, design på inbyggda handtag och den medvetna uppdelningen mellan torra och våta områden. EXOS. erbjuder modulär flexibilitet. Över hela serien. 8

9

10

11 EXOS. MATERIAL Frankes modulära EXOS.-system med sitt stora utbud på högkvalitets-material är perfekt för alla situationer. Skräddarsytt. Modulärt. I redan existerande eller nya arkitekturmiljöer. EXOS. och dess material. Sofistikerat, av hög kvalitet, robust, modernt, lätt att rengöra och hygieniskt. Allting väl genomtänkt. I en enda designlinje. Rostfritt stål Det är standard att använda rostfritt stål för utrustning på allmänna toaletter, och det har sina orsaker. Detta väletablerade material kombinerar stilfullt utseende med funktionalitet och slitstyrka. Det kan sättas ihop perfekt och kan även harmoniskt kombineras med material som glas och keramik. Tack vare dess materialegenskaper kan rostfritt stål även reflektera färger i den kringliggande miljön. Produkter av rostfritt stål kan lätt integreras i nästan vilket rum som helst. Detta material sätter egna gränser. Rostfritt stål med InoxPlus-förfining Med Frankes InoxPlus-ytbeläggning blir det rostfria stålets yta, som redan är lätt att rengöra, ännu bättre. Så att irriterande fingeravtryck, som tidigare ofta envist fastnade på rostfritt stål, nu blir till ett minne blott. Detta är en teknik där nanopartiklar låses fast vid molekylerna på metallytan, och därigenom täpper till de mikroskopiskt små defekterna i ytan. Resultatet är en yta med djup finish som är lätt att rengöra och som är fingeravtrycksavstötande. MIRANIT Bardumssutrustning av stadig, hartsbunden mineral MIRANIT, fullständigt passande för modern och samtidigt estetisk design på toaletter på institutioner. MIRANIT-produkter är i ordets sanna mening formade ur en enda del, sömlös och utan fogar, och de står ett snäpp över andra tack vare deras utmärkta egenskaper - en hög stabilitetsgrad och både elegant utseende och känsla. Den släta, porfria, hygieniska gelcoat-ytan som är lätt att rengöra, är dessutom extremt slagtålig. Härdat säkerhetsglas Enkelt, är ett material som, precis som rostfritt stål, utmärker sig för sin tidlösa karaktär och dess förmåga att kunna kombineras med andra material. Glas och rostfritt stål representerar hög kvalitet och tidlös elegans. Man kan inte längre tänka sig en modern miljö utan dessa två material. Därför är en medveten kombination av dessa två material extra attraktiv. Enligt säkerhetsföreskrifter för toaletter använder Franke endast. 11

12 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER EXOS. Automatisk tvåldispenser Beröringsfri tvåldispenser för väggmontering, rostfritt stål, satinmattering, godstjocklek 1,2 mm, inspektionsfönster på sidan, infraröd sensor för beröringsfri aktivering, LED-display för lågt batteri, kräver 6st 1,5 V AA-batterier, lämplig för flytande tvål och lotion, 0,8 liters tvålbehållare, matare beroende på tvål mellan 0,6 och 1,1 ml, inkluderar monteringsmaterial. Det finns andra versioner för enheten och frontpanelen. 120 x 326 x 120 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS625X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS625B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS625W EXOS. Tvåldispenser Tvåldispenser för väggmontering, rostfritt stål med satinmattering, godstjocklek 1,2 mm, inspektionsfönster på sidan, lämplig för flytande tvål och lotion, 800 ml tvålbehållare med pumpspak av rostfritt stål, lätt att fylla på med tvålbehållaren på frontpanelen, inkluderar monteringsmaterial. Det finns andra versioner för enheten och frontpanelen. 120 x 326 x 120 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS618X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS618B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS618W EXOS. Skumtvåldispenser Skumtvåldispenser för väggmontering, rostfritt stål med satinmattering, godstjocklek 1,2 mm, inspektionsfönster på sidan, med dragpumpspak av rostfritt stål, lämplig för Frankes skumtvål, inkluderar monteringsmaterial och 650 ml Franke skumtvål. Det finns andra versioner för enheten och frontpanelen. 120 x 326 x 120 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS616X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS616B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS616W Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck.

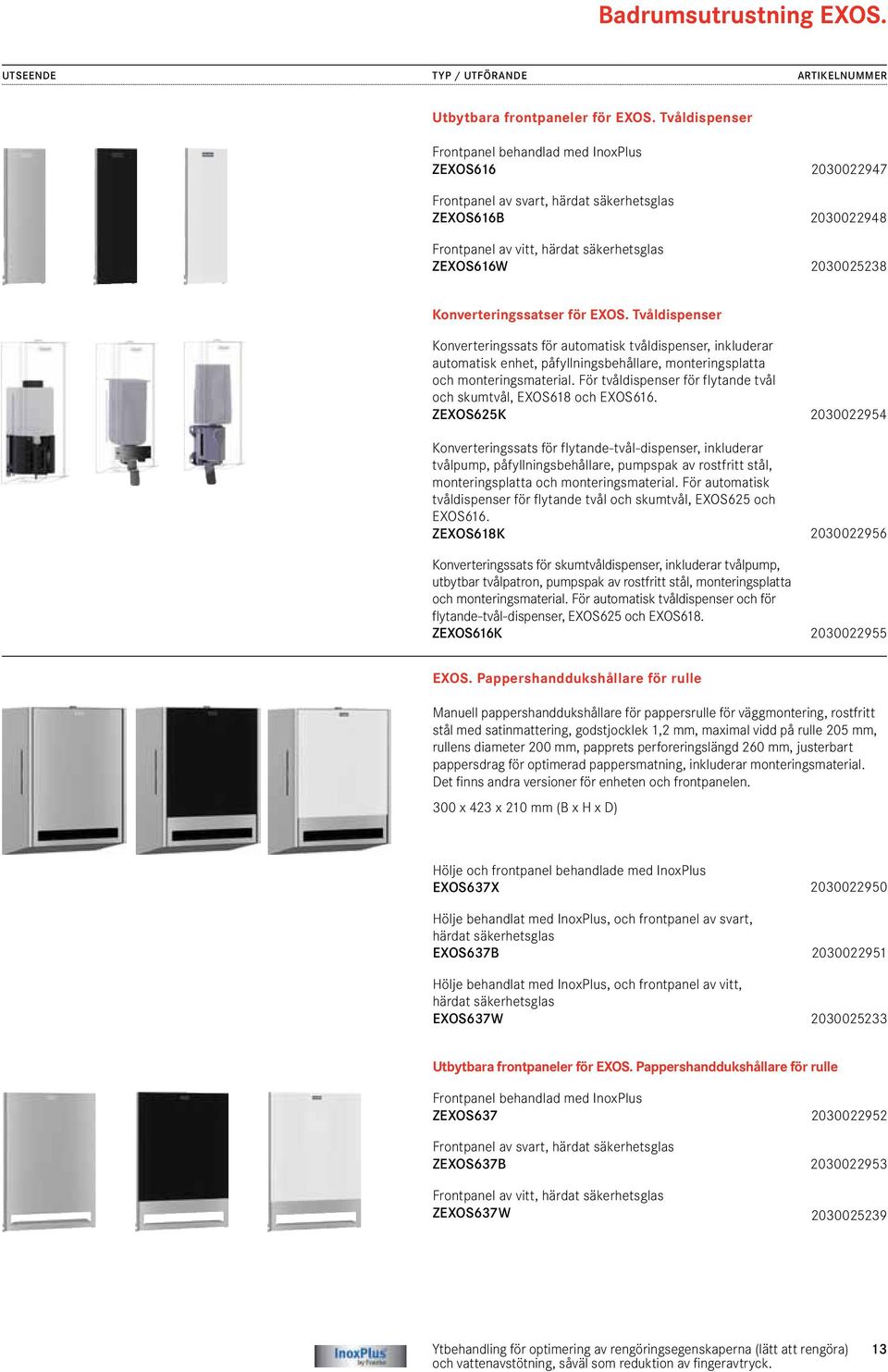

13 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Utbytbara frontpaneler för EXOS. Tvåldispenser Frontpanel behandlad med InoxPlus ZEXOS Frontpanel av svart, ZEXOS616B Frontpanel av vitt, ZEXOS616W Konverteringssatser för EXOS. Tvåldispenser Konverteringssats för automatisk tvåldispenser, inkluderar automatisk enhet, påfyllningsbehållare, monteringsplatta och monteringsmaterial. För tvåldispenser för flytande tvål och skumtvål, EXOS618 och EXOS616. ZEXOS625K Konverteringssats för flytande-tvål-dispenser, inkluderar tvålpump, påfyllningsbehållare, pumpspak av rostfritt stål, monteringsplatta och monteringsmaterial. För automatisk tvåldispenser för flytande tvål och skumtvål, EXOS625 och EXOS616. ZEXOS618K Konverteringssats för skumtvåldispenser, inkluderar tvålpump, utbytbar tvålpatron, pumpspak av rostfritt stål, monteringsplatta och monteringsmaterial. För automatisk tvåldispenser och för flytande-tvål-dispenser, EXOS625 och EXOS618. ZEXOS616K EXOS. Pappershanddukshållare för rulle Manuell pappershanddukshållare för pappersrulle för väggmontering, rostfritt stål med satinmattering, godstjocklek 1,2 mm, maximal vidd på rulle 205 mm, rullens diameter 200 mm, papprets perforeringslängd 260 mm, justerbart pappersdrag för optimerad pappersmatning, inkluderar monteringsmaterial. Det finns andra versioner för enheten och frontpanelen. 300 x 423 x 210 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS637X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS637B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS637W Utbytbara frontpaneler för EXOS. Pappershanddukshållare för rulle Frontpanel behandlad med InoxPlus ZEXOS Frontpanel av svart, ZEXOS637B Frontpanel av vitt, ZEXOS637W Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck. 13

14 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER EXOS. Pappershanddukshållare Pappershanddukshållare för väggmontering, rostfritt stål med satinmattering, godstjocklek 1,2 mm, inspektionsfönster på sidan, kapacitet st Z-vikta papper, inkluderar monteringsmaterial. Det finns andra versioner för enheten och frontpanelen. 300 x 326 x 120 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS600X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS600B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS600W Utbytbara frontpaneler för EXOS. Pappershanddukshållare Frontpanel behandlad med InoxPlus ZEXOS Frontpanel av svart, ZEXOS600B Frontpanel av vitt, ZEXOS600W EXOS. Avfallsbehållare Avfallsbehållare för väggmontering, rostfritt stål med satinmattering, godstjocklek 1,2 mm, kapacitet cirka 30 liter, inkluderar monteringskonsol och monteringsmaterial. Det finns andra versioner för enheten och frontpanelen. 300 x 573 x 250 mm (B x H x D) Hölje och frontpanel behandlade med InoxPlus EXOS605X Hölje behandlat med InoxPlus, och frontpanel av svart, EXOS605B Hölje behandlat med InoxPlus, och frontpanel av vitt, EXOS605W Utbytbara frontpaneler för EXOS. Avfallsbehållare Frontpanel behandlad med InoxPlus ZEXOS Frontpanel av svart, ZEXOS605B Frontpanel av vitt, ZEXOS605W Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck.

15 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER EXOS. Singelvättställ - Standard Enkeltvättställ av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlusskyddshinna medföljer. Färg: Alpinvit. Tvättställets mått: 600 x 125 x 500 mm (B x H x D) Skålens mått: 380 x 90 x 340 mm (B x H x D) ANMW EXOS. Singelvättställ - Standard Enkeltvättställ av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlusskyddshinna medföljer. Färg: Alpinvit. Tvättställets mått: 900 x 125 x 500 mm (B x H x D) Skålens mått: 500 x 90 x 340 mm (B x H x D) ANMW EXOS. Singelvättställ - rullstolsanpassat Enkeltvättställ, rullstolsanpassat, av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med inbyggda handtag, hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlus-skyddshinna medföljer. Färg: Alpinvit. Tvättställets mått: 600 x 125 x 500 mm (B x H x D) Skålens mått: 380 x 90 x 340 mm (B x H x D) ANMW Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck. 15

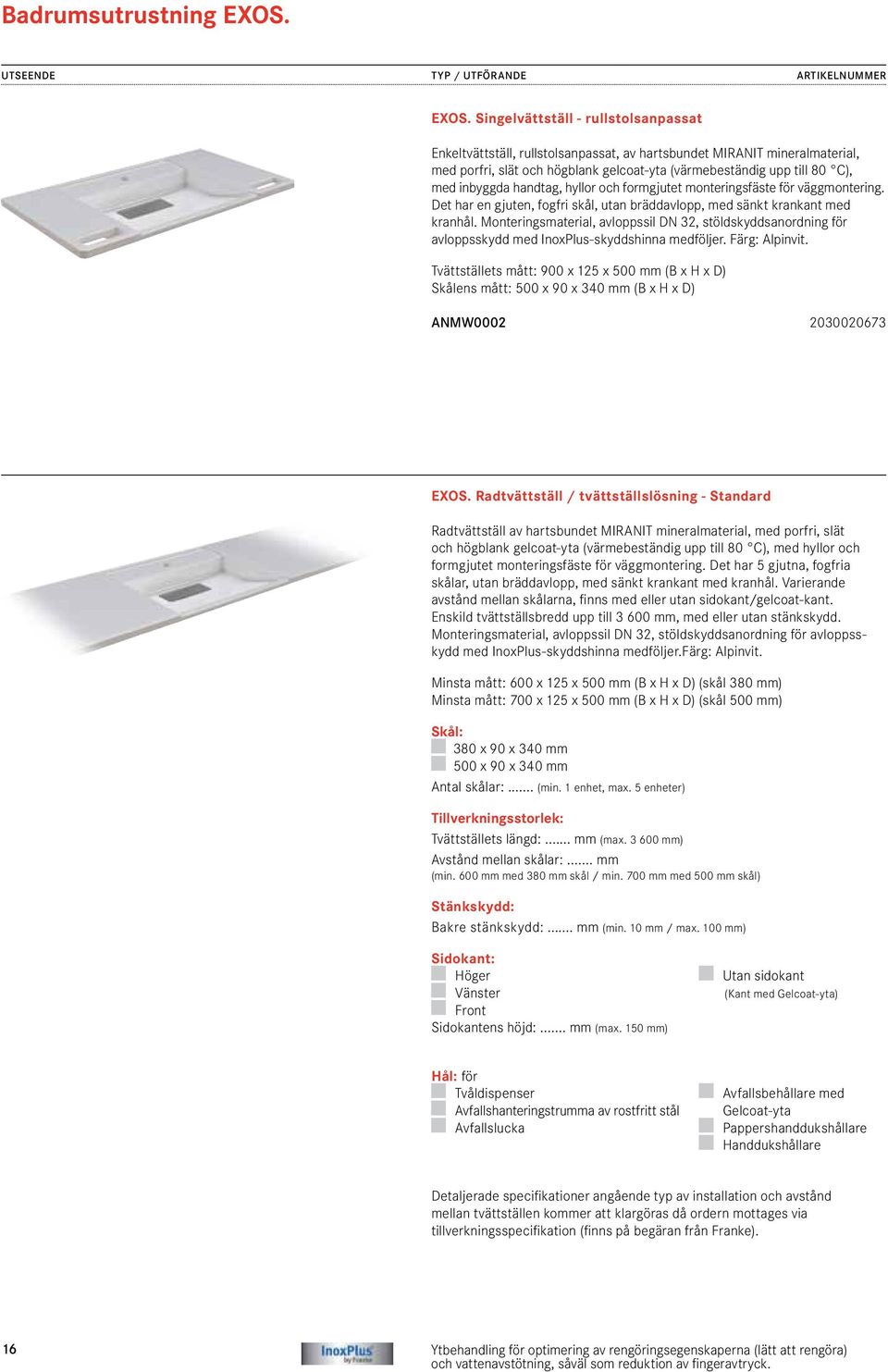

16 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER EXOS. Singelvättställ - rullstolsanpassat Enkeltvättställ, rullstolsanpassat, av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med inbyggda handtag, hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlus-skyddshinna medföljer. Färg: Alpinvit. Tvättställets mått: 900 x 125 x 500 mm (B x H x D) Skålens mått: 500 x 90 x 340 mm (B x H x D) ANMW EXOS. Radtvättställ / tvättställslösning - Standard Radtvättställ av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med hyllor och formgjutet monteringsfäste för väggmontering. Det har 5 gjutna, fogfria skålar, utan bräddavlopp, med sänkt krankant med kranhål. Varierande avstånd mellan skålarna, finns med eller utan sidokant/gelcoat-kant. Enskild tvättställsbredd upp till mm, med eller utan stänkskydd. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlus-skyddshinna medföljer.färg: Alpinvit. Minsta mått: 600 x 125 x 500 mm (B x H x D) (skål 380 mm) Minsta mått: 700 x 125 x 500 mm (B x H x D) (skål 500 mm) Skål: 380 x 90 x 340 mm 500 x 90 x 340 mm Antal skålar:... (min. 1 enhet, max. 5 enheter) Tillverkningsstorlek: Tvättställets längd:... mm (max mm) Avstånd mellan skålar:... mm (min. 600 mm med 380 mm skål / min. 700 mm med 500 mm skål) Stänkskydd: Bakre stänkskydd:... mm (min. 10 mm / max. 100 mm) Sidokant: Höger Vänster Front Sidokantens höjd:... mm (max. 150 mm) Utan sidokant (Kant med Gelcoat-yta) Hål: för Tvåldispenser Avfallshanteringstrumma av rostfritt stål Avfallslucka Avfallsbehållare med Gelcoat-yta Pappershanddukshållare Handdukshållare Detaljerade specifikationer angående typ av installation och avstånd mellan tvättställen kommer att klargöras då ordern mottages via tillverkningsspecifikation (finns på begäran från Franke). 16 Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck.

17 Badrumsutrustning EXOS. UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER EXOS. Tvättställslösning - rullstolsanpassad Tvättställslösning, rullstolsanpassat, av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med inbyggda handtag, hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Enskild tvättställsbredd upp till mm, med eller utan stänkskydd. Monteringsmaterial, avloppssil DN 32, stöldskyddsanordning för avloppsskydd med InoxPlus-skyddshinna medföljer. Färg: Alpinvit. Minsta mått: 780 x 125 x 500 mm (B x H x D) (skål 380 mm) Minsta mått: 900 x 125 x 500 mm (B x H x D) (skål 500 mm) Skål: 380 x 90 x 340 mm 500 x 90 x 340 mm Tillverkningsstorlek: Tvättställets längd:... mm (max mm) Stänkskydd: Bakre stänkskydd::... mm (min. 10 mm / max. 100 mm) Hål: för Tvåldispenser Avfallshanteringstrumma av rostfritt stål Avfallslucka Avfallsbehållare med Gelcoat-yta Pappershanddukshållare Detaljerade specifikationer angående typ av installation och avstånd mellan tvättställen kommer att klargöras då ordern mottages via tillverkningsspecifikation (finns på begäran från Franke). EXOS. Handvättställ - rullstolsanpassat Tvättställ, rullstolsanpassat, av hartsbundet MIRANIT mineralmaterial, med porfri, slät och högblank gelcoat-yta (värmebeständig upp till 80 C), med inbyggda handtag, hyllor och formgjutet monteringsfäste för väggmontering. Det har en gjuten, fogfri skål, utan bräddavlopp, med sänkt krankant med kranhål. Monteringsmaterial medföljer. Färg: Alpinvit. Tvättställets mått: 500 x 121 x 400 mm ( Bx H x D) Skålens mått: 280 x 90 x 274 mm (B x H x D) ANMW Tillbehör: ZANMW900 Kupolventil DN 32 ZANMW901 Avloppssil DN Ytbehandling för optimering av rengöringsegenskaperna (lätt att rengöra) och vattenavstötning, såväl som reduktion av fingeravtryck. 17

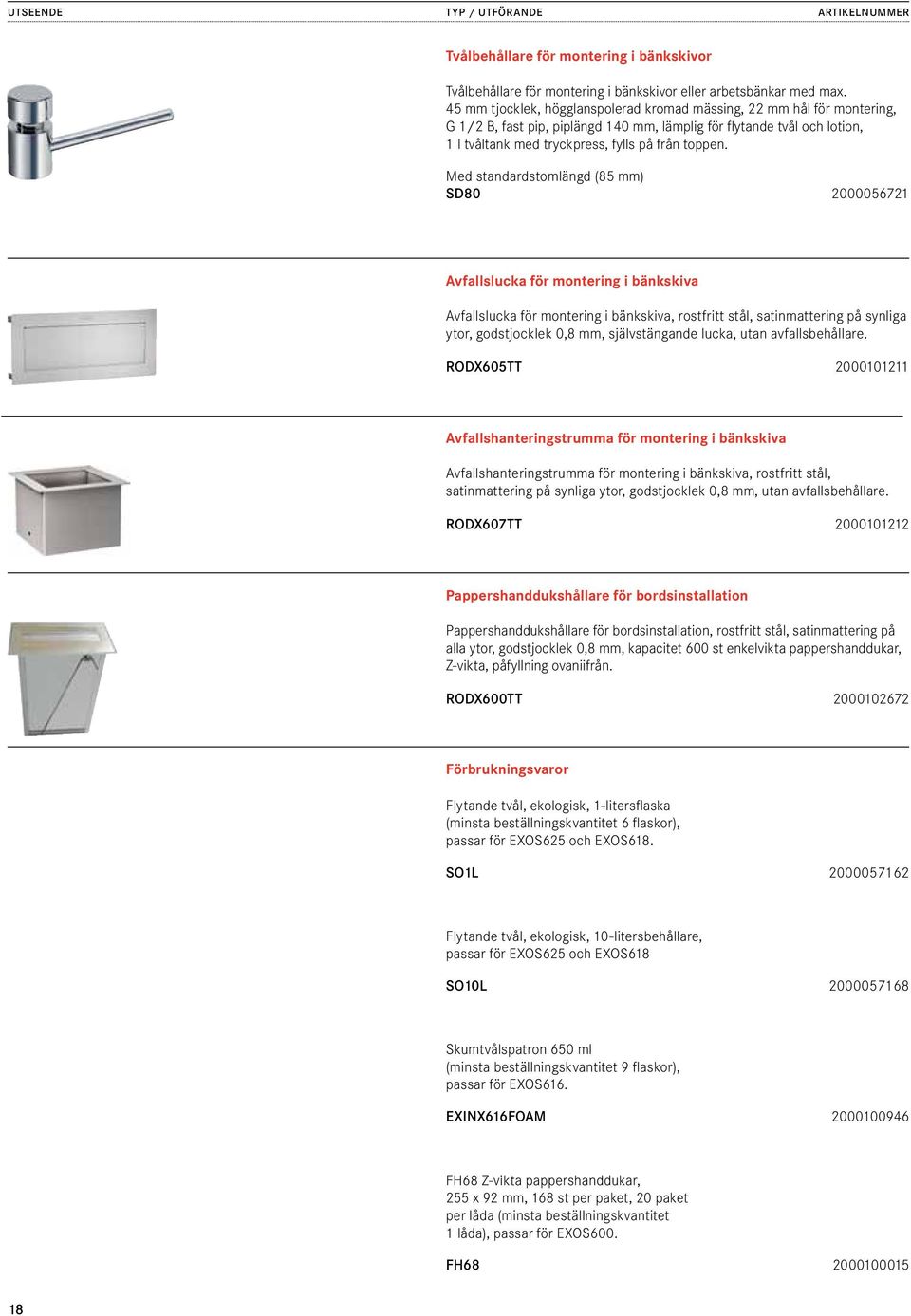

18 UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Tvålbehållare för montering i bänkskivor Tvålbehållare för montering i bänkskivor eller arbetsbänkar med max. 45 mm tjocklek, högglanspolerad kromad mässing, 22 mm hål för montering, G 1/2 B, fast pip, piplängd 140 mm, lämplig för flytande tvål och lotion, 1 l tvåltank med tryckpress, fylls på från toppen. Med standardstomlängd (85 mm) SD Avfallslucka för montering i bänkskiva Avfallslucka för montering i bänkskiva, rostfritt stål, satinmattering på synliga ytor, godstjocklek 0,8 mm, självstängande lucka, utan avfallsbehållare. RODX605TT Avfallshanteringstrumma för montering i bänkskiva Avfallshanteringstrumma för montering i bänkskiva, rostfritt stål, satinmattering på synliga ytor, godstjocklek 0,8 mm, utan avfallsbehållare. RODX607TT Pappershanddukshållare för bordsinstallation Pappershanddukshållare för bordsinstallation, rostfritt stål, satinmattering på alla ytor, godstjocklek 0,8 mm, kapacitet 600 st enkelvikta pappershanddukar, Z-vikta, påfyllning ovaniifrån. RODX600TT Förbrukningsvaror Flytande tvål, ekologisk, 1-litersflaska (minsta beställningskvantitet 6 flaskor), passar för EXOS625 och EXOS618. SO1L Flytande tvål, ekologisk, 10-litersbehållare, passar för EXOS625 och EXOS618 SO10L Skumtvålspatron 650 ml (minsta beställningskvantitet 9 flaskor), passar för EXOS616. EXINX616FOAM FH68 Z-vikta pappershanddukar, 255 x 92 mm, 168 st per paket, 20 paket per låda (minsta beställningskvantitet 1 låda), passar för EXOS600. FH

19 EXOS. 19

20 EXOS / / SE-SE / Med reservation för ändringar i storlek, konstruktion och modell. Franke Finland Oy Nygårdsgatan 12 S Västerås Sweden T
