1 Spräng Nytt Nr. 1 April 2016 Årgång 30 ÅRETS BERGSPRÄNGARE... SID 8 SprängNytt

2 KONTAKTER INGEMAR S HÖRNA Regionchefer Norra Sverige Ola Sällström ola.sallstrom@orica.com Mellersta och Södra Sverige Michael Hampusson michael.hampusson@orica.com Sprängtekniker Tekniskt ansvarig Sverige Thomas Dahlgren thomas.dahlgren@orica.com Sprängtekniker Ola Persson ola.persson@orica.com Joakim Östlind joakim.ostlind@orica.com Ansvarig utgivare: Ingemar Haslinger Orica Sweden AB Gyttorp Nora Redaktör: Thor Andersen Grafisk Design, Layout & Produktion: Thor Andersen, Customer Communications Upplaga: Tryck: UAB PROPRINT BALTIC Kommentarer, idéer och förslag till innehållet i denna tidning, välkomnas till redaktionen för SprängNytt. Thor Andersen. Telefon Mobil thor.andersen@orica.com Spräng Nytt Kära läsare! I det här numret av SprängNytt ägnar vi mycket utrymme åt Bergsprängningskommitténs diskussionsmöte som ägde rum den 15 mars. Här fick vi ju också äran att prisa 2015 års bergsprängare som blev Carry Häggqvist, vilket säkert inte undgått någon. Carry har ju varit med länge i branschen och du kan läsa mer om honom i tidningen. Själv är mitt första minne av Carry från ett projekt utanför Örebro i slutet på 1990-talet, när jag jobbade som sprängtekniker och laddade en salva med minibulk åt Skanska. Carry var då precis som nu en väldigt positiv och lugn herre som hade full kontroll. Jag vill återigen passa på att säga STORT GRATTIS till dig Carry, du är en värdig vinnare av priset och har hjälpt den här branschen att utvecklas positivt. I ämnet utveckling kan jag även passa på att slå ett slag för vårt nya 9 ms kopplingsblock och vi jobbar också med att ta fram ett kopplingsblock för 7 slangar. En annan nyhet är också att vi nu har samma höga precision på våra Exel MS sprängkapslar som i vår Unidet-serie. Det gör att det framöver blir onödigt att ha två olika system och vi kommer därför ersätta Unidet-serien med Exel MS-sprängkapslar istället. Alltså en U-500 sprängkapsel blir istället en Exel MS nr 20, en U-475 blir MS nr 19, osv. Passa också på att utveckla dig själv eller dina medarbetare på våra sprängkurser som rullar på under vår och höst. Du hittar kursprospektet i tidningen. I tidningen kan du också läsa om flera spännande projekt med elektroniksprängkapslar. Det har ju länge varit känt att det går att minska vibrationerna med exakt timing, men nu börjar allt fler uppmärksamma att totalekonomi också kan förbättras avsevärt med bättre styckefall, också säkerheten gör att vissa kunder har gått över från andra system till elektronik där man får ett kvitto på att allt har tänts upp, spännande utveckling. Jag hoppas att du nu får en trevlig läsning med våran tidning och att värmen tar fart ordentligt så vi får en härlig vår och sommar. Ingemar Haslinger Chef Marknad Sverige Orica Sweden AB Gyttorp, Nora Tel , Fax , info.gyse@orica.com 2 SprängNytt SprängNytt

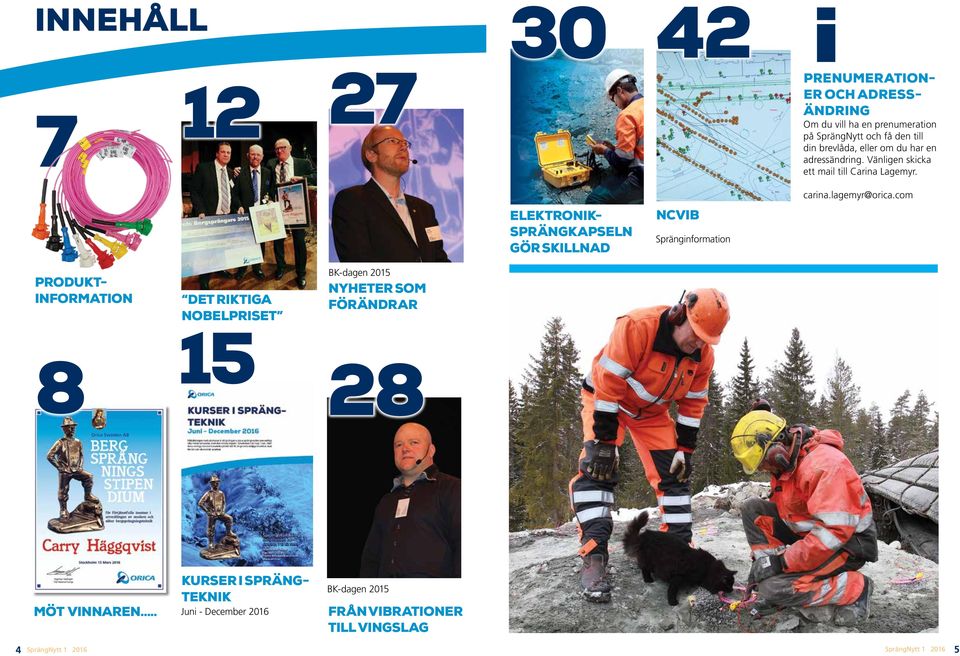

3 INNEHÅLL i Om du vill ha en prenumeration på SprängNytt och få den till din brevlåda, eller om du har en adressändring. Vänligen skicka ett mail till Carina Lagemyr. PRENUMERATION- ER OCH ADRESS- ÄNDRING ELEKTRONIK- SPRÄNGKAPSELN GÖR SKILLNAD NCVIB Spränginformation carina.lagemyr@orica.com PRODUKT- INFORMATION 8 DET RIKTIGA NOBELPRISET 15 BK-dagen 2015 NYHETER SOM FÖRÄNDRAR 28 MÖT VINNAREN... KURSER I SPRÄNG- TEKNIK Juni - December 2016 BK-dagen 2015 FRÅN VIBRATIONER TILL VINGSLAG 4 SprängNytt SprängNytt

4 CLEVER RESOURCEFUL SOLUTIONS Produktnyheter Exel Connectadet SL-serien nu med större flexibilitet! Under hösten har vi utvecklat serien av kopplingsblock med det nya SL9. Som namnet anger, har det en fördröjningstid på 9 millisekunder. Produkten ökar flexibiliteten for tändplaner och fungerar som ett mycket bra alternativ i samband med de flesta sprängarbeten både för ovan- och underjordssprängning. Exel Connectadet SL-serien består numera av 8 olika fördröjningstider i området millisekunder. SL9 syns tydligt i och med sin rosa färg. Ingen annan förändring görs, vad beträffar den existerande färgkodningen av kopplingsblocken. En del av er känner kanske till det gröna 9ms kopplingsblocket, som levereras från vår kanadensiska fabrik. Detta block har samma funktion som det nya SL9 och utgår från samma produktsortiment. Tag gärna kontakt med någon av våra representanter for mer information om användandet av SL9. 2(0) ms 9 ms 17 ms 25 ms 42 ms 67 ms 109 ms 176 ms Exel MS-serien en komplett serie för sprängning ovan jord! Vi har produkter, system och kunskap för effektiv drift......tid är pengar Orica har under många år levererat Exel U Detserien som ett komplement till Exel MS-serien. Exel MS-serien sträcker sig från nummer 3 (75ms) till nummer 20 (500 ms). Tills nu har U Det-serien erbjudits att parallellt fördröja tiden från 400 till 500 ms. U Det-serien har varit något mer exakt. Efter det att vi gjort en uppgradering i vår tändarfabrik i Gyttorp, har MS-serien numera samma goda noggrannhet som U Det-serien. Som en följd av detta blir U Det-serien överflödig och kommer således att fasas ut från vårt sortiment, under sommaren. Exel MS-serien kommer att märkas med både antal och fördröjningstider. Produkterna kommer annars att levereras i samma färger, längder och kvalitet som tidigare. Det innebär att MS nr 19, med 475 ms fördröjning, kommer att ersätta U 475 och MS nummer 20 kommer att ersätta U Det 500. Orica Sweden AB Gyttorp Nora Tel Fax info.gyse@orica.com Vänligen kontakta någon av våra representanter mer information om MS-serien. 6 SprängNytt SprängNytt

5 MÖT VINNAREN AV DET RIKTIGA NOBELPRISET! Det är en tagen man Sprängnytt möter. Det är stort att bli Årets Bergsprängare. Det är fantastiskt, man förstår inte riktigt att det har hänt, säger Carry Häggqvist. Det är det riktiga nobelpriset. Det finaste man kan få. I 42 år har han varit med och följt med i utvecklingen i branschen. Fast när han framöver går i pension då är det färdigsprängt. Då ska han istället njuta av livet och det gör han gärna med ett fiskespö i handen. Text / Foto: Annica Bray 8 SprängNytt SprängNytt

6 vågar trycka av, men jag har aldrig några känslor att det skulle kunna hända något. Det har jag aldrig haft inte ens när jag var ung. Då fick jag ju hela tiden gå med någon som var väldigt kunnig och därför behövde jag aldrig bli orolig, skulle man börja bli det får man nog lägga av. ANNORLUNDA SPRÄNGNINGAR Carry har självklart varit med om många olika och annorlunda sprängningar under sina år i branschen. En av de utmanande sprängningarna var kvartovalsverket vid Järnverket i Oxelösund. Under den gamla valsbanan var det ett betongfundament på 500 kubikmeter som skulle bort, det berättade han om i Sprängnytts vårnummer När Sprängnytt möter honom igen berättar han om en slamgropen som de gjorde på järnverket i Oxelösund. Den var 17 meter djup men inte speciellt stor i diameter. Han berättar att det är en av de roligaste sprängningarna han har gjort för att det bara var rakt ner. GILLAR VEDTRAVEN Väggarna skulle vara fina och jämna, botten skulle när den var färdigskjuten bli konisk. Vi stod i tvåskift och borrade konan, den blev som skuren med kniven när vi väl blåste av. Där var det väldigt mycket special. En borrvagn rymdes på botten när vi sprängt av och den lyfte vi ner med kran. När Carry inte jobbar ägnar han gärna tiden åt vedtraven på vedbacken, eller resor till Svalbard. Där skulle han kunna bosätta sig. Det finns en själ i atmosfären där, människorna lever i symbios med allt. Det är mycket tightare där, kan ha med kargheten att göra, förklarar Carry Häggqvist. RESA TILL LOFOTEN Pengarna som kommer i samband med Årets Bergsprängare kommer gå till en resa till Lofoten och kanske utgöra grunden för en bergvärmepump. En gåva till barncancerfonden känns naturligt för honom då han personligen har upplevt det trauma det kan innebära. I juni åker jag till Lofoten med tre kompisar. Då blir det fiske för hela slanten. Jag hoppas på både torsk, skädda och sej. Carry Häggqvist har fortfarande några år kvar innan pensionen och han har inte bråttom dit, men han är ändå tydlig med att poängtera att när han väl går i pension, då är det färdigsprängt. Då hoppas han på fler resor tillsammans med sin fru. Årets bergsprängare och hans kollegor spränger i ett område nära Vasavallen, Strängnäs. Det är tur de kan sin sak för i närheten finns en populär pulkabacke. Jag är väldigt stolt över att det har hänt, säger han när Sprängnytt kommer på besök. Jag tror det är alla bergarbetares dröm att bli utsedd. Han befinner sig i Strängnäs när vi kommer. Han är inhyrd sprängarbas hos Bergsprängaren Forsberg för att spränga i ett område nära Vasavallen. Området ägs av företaget Leine&Linde. BÖRJADE HANDBORRA När han började i branschen för 42 år sedan var det hos hans dåvarande svärfar som ägde Berg och sten i Eskilstuna. Jag började med att handborra och hade en Atlas Copco 65 på den tiden, om jag inte minns fel. Handborren försvann efter några månader sedan blev det borrvagn några år. Min svärfar sålde firman i början på 80-talet och en ny ägare tog över -88 sedan försattes företaget i konkurs Det var också då som Carry började arbeta som sprängarbas på Skanska, där han fortfarande är. Det är alltid en glädje att gå till jobbet och jag trivs fantastiskt bra, tillägger han. FRIHETEN ÄR VIKTIG På frågan om vad som är så bra med sprängaryrket svarar Carry att friheten är viktig. Han säger att anledningen till att han inte har haft en tanke på att byta yrke just för att han nu får sköta sig själv helt och hållet. Sedan är det ofta ganska mycket utmaningar och det är också en dragfjäder att man måste bemästra utmaningarna själv. Det svåra är roligast. Bergtäkter är inte kul, där är det bara pumpa i och skjuta. Det är spänningen som gör jobbet så trevligt, fortsätter Carry Häggqvist. JOBB PÅ ORTOPEDVERKSTAD Carry trodde när han var ung att han skulle bli ortopedtekniker. Han praktiserade och jobbade extra på en ortopedverkstad under utbildningstiden. När sedan hans svärfar behövde hjälp började han jobba i branschen och det har han aldrig ångrat. Det händer att någon frågar hur jag Carry Häggqvist, Skanska, är vid Sprängnytts besök inhyrd sprängarbas hos Bergsprängare Forsberg. Det är företaget Leine & Linde som beställt markarbetet. 10 SprängNytt SprängNytt

7 DET RIKTIGA NOBELPRISET Under festliga former delades, som vanligt, utmärkelsen Årets Bergsprängare ut. I år var ordningen återställd och festligheterna hölls i Vinterträdgården på Grand Hotell. Även om det inte var lika fullsatt som det brukar kunde ingen ta miste på att rätt person vann. Applåderna och busvisslingarna ville aldrig ta slut. Jag är en del av ett gäng, sa Carry Häggqvist, Skanska, ödmjukt när han tog emot priset ur Lars Texas Frändbergs hand. Eller priset, priserna handlar det ju faktiskt om. Text / Foto: Annica Bray Finast av allt är kanske ändå äran men förutom den får vinnaren en ansenlig summa pengar, bergsprängarnas egen Oscarstatyett, ett självporträtt av en duktig konstnär och en stor tavla som visar vem som är årets bergsprängare i form av ett diplom. Lars Texas Frändberg, Orica presenterade sedvanligt Årets Bergsprängare JÄMFÖR MED CARY GRANT Lars Texas Frändberg inleder prisutdelningen med att prata om händelser som inträffade när årets vinnare föddes. I form av olika ledtrådar låter han publiken vara med och försöka gissa vem som drog det längsta strået i år. Elvis gav ut sin första skiva, fyra rejäla stormar drog fram över Sverige berättar han men sedan kommer den sista ledtråden som kanske gör det enklare för publiken. Årets bergsprängare för tankarna till filmer som I sista minuten och Ta fast tjuven, säger Texas. Sedan annonserar han vinnaren, och jublet blir stort i salen. STRÅLAR AV LYCKA Carry Häggqvist strålar av lycka när han stiger upp på scenen. I hans öron ringer nog juryns motivering Årets Bergsprängare har gång efter annan visat prov på en enorm sprängskicklighet och har en djup kunskap om sprängämnen och berg var för sig - och i kombination. Han delar med sig av det han lärt sig genom åren och alla som jobbar med honom smittas av hans lugn och trygghet. Med sitt goda anseende, gedigna yrkeskunnande, förmågan att jobba för att utveckla säkerhet och nya metoder har han lyckats genomföra många väl genomförda sprängprojekt. DET RIKTIGA NOBELPRISET Efter sedvanligt kramkalas och prisutdelning tar så Carry plats i talarstolen. Det här är det riktiga nobelpriset säger Ingemar Hasslinger, Lars Texas Frändberg och Carry Häggqvist poserar villigt med alla priser som följer med utmärkelsen Årets Bergsprängare. En väldigt rörd Carry Häggqvist höll ett kort känslofullt tal. Han tackade juryn att de tilldelat honom det riktiga Nobelpriset. 12 SprängNytt SprängNytt

8 han stolt. Vad kan vara bättre än att vinna det? Jag är inte ensam utan det är ett teamarbete men jag är väldigt tacksam. Checken är så stor så han nästan försvinner bakom den. Orica står för priset men en jury bestående av Ingemar Haslinger, Ola Andersson, Ola Sällström alla från Orica, Donald Jonson Nitro Consult, Ann-Sofie Westberg Metron, Robert Sturk Skanska och ordförande i BK Roland Netterlind BEF utser vinnaren. GÅVA TILL BARNCANCER- FONDEN Av prissumman på kronor ska Årets Bergsprängare som vanligt dela med sig av till välgörande ändamål. På frågan var Carry Häggqvist vill skicka sitt bidrag kommer svaret snabbt. Det ska gå till barncancerfonden, säger han bestämt. Resten av vinstsumman går kanske till en bergvärmepump eller så kanske han åker till favoritresmålet Svalbard igen. Prisceremonin är över och Carry Häggqvist försvinner ut i minglet. Det är många som vill gratulera och människor flockas kring honom. Festligheterna fortsätter och underhållningen som Atlas Copco står för avslutar kvällen på ett förträffligt sätt. Elvi Häggqvist delade makens glädje. Tillsammans firade de utmärkelsen på den trevliga tillställningen i Grands Vinterträdgård. KURSER I SPRÄNG- TEKNIK Juni - December 2016 Målsättningen med våra kurser är att sprängarna ska se sprängmedlen som verktyg vilka måste behandlas med den största respekt. Säkerheten står högt i kurs. Men dessa verktyg ska också användas på rätt sätt för att ge bästa möjliga resultat ur såväl teknisk som ekonomisk synvinkel. Sprängutbildning Orica Sweden AB Gyttorp, Nora Det kanske inte var fullt så många festdeltagare som tidigare år, men stämningen var fantastisk och samtliga njöt av god mat och bra underhållning. Telefon: Fax: E-post: info.gyse@orica.com 14 SprängNytt SprängNytt

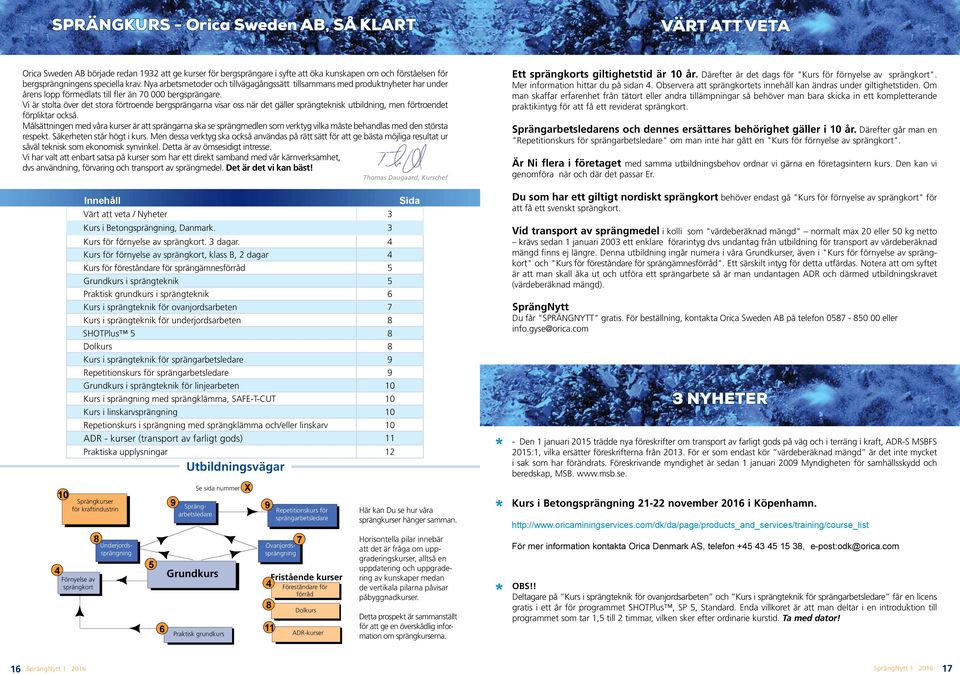

9 SPRÄNGKURS - Orica Sweden AB, SÅ KLART VÄRT ATT VETA Orica Sweden AB började redan 1932 att ge kurser för bergsprängare i syfte att öka kunskapen om och förståelsen för bergsprängningens speciella krav. Nya arbetsmetoder och tillvägagångssätt tillsam mans med produktnyheter har under årens lopp förmedlats till fler än bergsprängare. Vi är stolta över det stora förtroende bergsprängarna visar oss när det gäller sprängteknisk utbildning, men förtroendet förpliktar också. Målsättningen med våra kurser är att sprängarna ska se sprängmedlen som verktyg vilka måste behandlas med den största respekt. Säkerheten står högt i kurs. Men dessa verktyg ska också användas på rätt sätt för att ge bästa möjliga resultat ur såväl teknisk som ekonomisk synvinkel. Detta är av ömsesidigt intresse. Vi har valt att enbart satsa på kurser som har ett direkt samband med vår kärnverksamhet, dvs användning, förvaring och transport av sprängmedel. Det är det vi kan bäst! Thomas Daugaard, Kurschef Innehåll Värt att veta / Nyheter 3 Kurs i Betongsprängning, Danmark. 3 Kurs för förnyelse av sprängkort. 3 dagar. 4 Kurs för förnyelse av sprängkort, klass B, 2 dagar 4 Kurs för föreståndare för sprängämnesförråd 5 Grundkurs i sprängteknik 5 Praktisk grundkurs i sprängteknik 6 Kurs i sprängteknik för ovanjordsarbeten 7 Kurs i sprängteknik för under jordsarbeten 8 SHOTPlus 5 8 Dolkurs 8 Kurs i sprängteknik för sprängarbetsledare 9 Repetitionskurs för sprängarbetsledare 9 Grundkurs i sprängteknik för linjearbeten 10 Kurs i sprängning med sprängklämma, SAFE-T-CUT 10 Kurs i linskarvsprängning 10 Repetionskurs i sprängning med sprängklämma och/eller linskarv 10 ADR - kurser (transport av farligt gods) 11 Praktiska upplysningar Sprängkurser för kraftindustrin 4 Förnyelse av sprängkort 8 Underjordssprängning 5 6 Utbildningsvägar 9 Sprängarbetsledare Grundkurs Se sida nummer X Praktisk grundkurs 9 Repetitionskurs för sprängarbetsledare 7 Ovanjordssprängning Fristående kurser Föreståndare för förråd Dolkurs ADR-kurser Sida Här kan Du se hur våra sprängkurser hänger samman. Horisontella pilar innebär att det är fråga om uppgraderingskurser, alltså en uppdatering och uppgradering av kunskaper medan de vertikala pilarna påvisar påbyggnadkurser. Detta prospekt är sammanställt för att ge en överskådlig information om sprängkurserna. * * * Ett sprängkorts giltighetstid är 10 år. Därefter är det dags för "Kurs för förnyelse av sprängkort". Mer information hittar du på sidan 4. Observera att sprängkortets innehåll kan ändras under giltighetstiden. Om man skaffar erfarenhet från tätort eller andra tillämpningar så behöver man bara skicka in ett kompletterande praktikintyg för att få ett reviderat sprängkort. Sprängarbetsledarens och dennes ersättares behörighet gäller i 10 år. Därefter går man en "Repetitionskurs för sprängarbetsledare" om man inte har gått en "Kurs för förnyelse av sprängkort". Är Ni flera i företaget med samma utbildningsbehov ordnar vi gärna en företagsintern kurs. Den kan vi genomföra när och där det passar Er. Du som har ett giltigt nordiskt sprängkort behöver endast gå "Kurs för förnyelse av sprängkort" för att få ett svenskt sprängkort. Vid transport av sprängmedel i kolli som "värdeberäknad mängd" normalt max 20 eller 50 kg netto krävs sedan 1 januari 2003 ett enklare förarintyg dvs undantag från utbildning för transport av värdeberäknad mängd finns ej längre. Denna utbildning ingår numera i våra Grundkurser, även i "Kurs för förnyelse av sprängkort" och "Kurs för föreståndare för sprängämnesförråd". Ett särskilt intyg för detta utfärdas. Notera att om syftet är att man skall åka ut och utföra ett sprängarbete så är man undantagen ADR och därmed utbildningskravet (värdeberäknad mängd). SprängNytt Du får "SPRÄNG NYTT" gratis. För beställning, kontakta Orica Sweden AB på telefon eller info.gyse@orica.com 3 NYHETER - Den 1 januari 2015 trädde nya föreskrifter om transport av farligt gods på väg och i terräng i kraft, ADR-S MSBFS 2015:1, vilka ersätter föreskrifterna från För er som endast kör värdeberäknad mängd är det inte mycket i sak som har förändrats. Föreskrivande myndighet är sedan 1 januari 2009 Myndigheten för samhällsskydd och beredskap, MSB. Kurs i Betongsprängning november 2016 i Köpenhamn. För mer information kontakta Orica Denmark AS, telefon , e-post:odk@orica.com OBS!! Deltagare på Kurs i sprängteknik för ovanjordsarbeten och Kurs i sprängteknik för sprängarbetsledare får en licens gratis i ett år för programmet SHOTPlus, SP 5, Standard. Enda villkoret är att man deltar i en introduktion till programmet som tar 1,5 till 2 timmar, vilken sker efter ordinarie kurstid. Ta med dator! 16 SprängNytt SprängNytt

10 KURS FÖR FÖRNYELSE AV SPRÄNGKORT, Klass A och B, 3 dagar KURS FÖR FÖRESTÅNDARE FÖR SPRÄNGÄMNESFÖRRÅD, 2 dagar OBS! Du måste gå denna kurs innan sprängkortet förfaller. Om Du går kursen inom 12 månader före Ditt sprängkort går ut så kommer ditt nya sprängkort gälla 10 år från utgångsdatum på ditt gamla sprängkort. Saknas giltigt sprängkort blir man inte godkänd av tillstånds myndigheten som sprängarbas och/eller föreståndare för sprängämnesförråd. Efter genomgången kurs med godkänt skriftligt prov utfärdas ett nytt sprängkort utifrån den praktik Du har. Ett intyg över sprängpraktik ska uppvisas. Minst ett års praktik de senaste tio åren krävs. Kursen är öppen endast för de som innehar sprängkort. Ett sprängkorts giltighetstid är 10 år. KURSPROGRAM Dag 1 Föreskrifter om Transport av sprängmedel Föreskrifter om Förvaring av sprängmedel Genomgång av övningsfrågor Dag 2 Föreskrifter om Användning av sprängmedel, med fokus på AFS 2007:1 "Sprängarbete" och AFS 2010:1 "Berg och gruvarbete" Genomgång av övningsfrågor Dag 3 Sprängämnen och Tändmedel; nyheter Aktuellt inom Bergsprängning Sprängteknik Skriftligt prov, genomgång av prov, diskussion och avslutning "Kurs för förnyelse av sprängkort", 3 dagar är öppen för alla med sprängkort. Denna kurs är dock anpassad till vanliga bergsprängare (sprängkort, klass A) och innebär att man tar upp saker som kanske är intressanta men inte nödvändiga för sprängarbasar som endast utför sprängning av mindre komplicerat slag. KURS FÖR FÖRNYELSE AV SPRÄNGKORT, Klass B, 2 dagar Nu erbjuder vi möjlighet att gå en "Anpassad kurs för förnyelse av sprängkort", 2 dagar som riktar sig till er som tidigare har gått en praktisk grundkurs (sprängkort, klass B), såsom t. ex. - Grundkurs i sprängteknik för jord- och skogbruk - Grundkurs i sprängteknik för linjearbeten - Grundkurs i klenhålssprängning Plats Vecka Datum Nora september Göteborg oktober Stockholm december Kursavgift: kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. Plats Vecka Datum Nora oktober Kursavgift: kronor exkl. moms. I priset ingår dokumentation och kaffe. Om ni som har gått en praktisk grundkurs föredrar att gå en vanlig "Kurs för förnyelse av sprängkort", 3 dagar beroende på att kursen kanske ligger bättre till vad avser plats eller tid så glöm inte att ange detta vid kursanmälan. Då kommer vi erbjuda dig möjligheten att avlägga ett skriftligt prov anpassat till din verksamhet. Denna kurs är avsedd för blivande föreståndare och vikarierande föreståndare som inte spränger självständigt som sprängarbasar. En föreståndare ska veta hur sprängmedel förvaras på ett korrekt sätt och ha en viss produktkunskap. Utöver detta så är det bra om föreståndaren har viss kunskap om transport av farligt gods, såsom explosiva varor, bl.a. eftersom föreståndaren ofta har avsändaransvaret. Efter genomgången kurs fås även ett enklare förarintyg som innebär att man kan transportera värdeberäknad mängd själv eller åka med en fullvärdig ADR-transport som medhjälpare. Denna utbildning fås genom att delta 2 dagar i Kurs för förnyelse av sprängkort. GRUNDKURS I SPRÄNGTEKNIK, 5 dagar Alla blivande sprängarbasar och sprängarbetsledare ska gå denna kurs. Även Du som i Din befattning intimt samarbetar med sprängarna, såsom arbetsledare, konsulter, kvalitetsansvariga har nytta av kursen. Kursdeltagare med minst ett års praktisk erfarenhet från sprängning får normalt sprängkort motsvarande praktiken efter genomgången kurs med godkänt skriftligt prov. Plats Vecka Datum Nora september Göteborg oktober Stockholm december Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. Plats Vecka Datum Nora oktober Stockholm december Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. KURSPROGRAM (När kursen genomförs utanför Gyttorp kommer kursprogrammet att modifieras något) Dag 1 Introduktion, Historik, Definitioner och terminologi Sprängämne; uppbyggnad, egenskaper och användningsområden Föreskrifter om Förvaring av explosiva varor Dag 2 Föreskrifter om Transport av sprängmedel Tändmedel; genomgång av olika system Studiebesök vid vår tändmedelsfabrik Övningsuppgifter Dag 3 Föreskrifter om Sprängarbete, m.m. Pallsprängning Övningsuppgifter Dag 4 Rörgravs- och plansprängning Speciella sprängningar Praktiska uteövningar; kopplingsövningar med olika tändsystem m.m. Dag 5 Sprängning i tätort; tillstånd och villkor, markvibrationer, försiktig sprängning m.m. Skriftligt prov, genomgång av prov, diskussion och avslutning Notera! Denna kurs omfattar minst 48 lektionstimmar vilket innebär längre kursdagar än på andra kurser. 18 SprängNytt SprängNytt

11 PRAKTISK GRUNDKURS I SPRÄNGTEKNIK, 4 dagar Tidigare Grundkurs i sprängteknik för jord- och skogsbruk Tidigare Grundkurs i klenhålssprängning KURS I SPRÄNGTEKNIK FÖR OVANJORDSARBETEN 5 dagar Kursen vänder sig till personer som arbetat minst 2 år i relevant yrke och behöver spränga då och då. Exempel på yrkeskategorier är grävmaskinister, krosspersonal, bönder, lantbruksentreprenörer, kyrkogårdsarbetare, liftskötare, geologer, linjemontörer m.m. Tanken är att de som utför sprängning av mindra komplicerat slag, Plats Vecka Datum Nora oktober Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. såsom mindre schaktningsarbeten, stensprängning o.d., ska kunna få ett begränsat sprängkort. För att få sprängkort krävs 2 års praktisk erfarenhet och genomgången kurs med godkänt resultat. Kursen är framtagen enligt de krav som ställs i Arbetsmiljöverkets föreskrifter om Sprängarbete AFS 2007:1. Sprängkortet gäller i 10 år och ska förnyas innan giltighetstiden går ut. Mer information om "Kurs för förnyelse av sprängkort, 2 eller 3 dagar" finner Du på sid 4. Notera att Du kan välja mellan 2 olika kurser för förnyelse av sprängkort. KURSPROGRAM Dag 1 Sprängämnen och tändmedel; uppbyggnad, egenskaper och användningsområden Föreskrifter om Sprängarbete, m.m. Dag 2 Föreskrifter om Förvaring om explosiva varor Föreskrifter om Transport av sprängmedel Praktiska uteövningar; kopplingsövningar med olika tändsystem m.m. Dag 3 Praktiska uteövningar; stensprängning Planering av sprängning och laddningsberäkning Genomgång av övningsfrågor Dag 4 Praktiska uteövningar; dikessprängning o.dyl. Skriftligt prov, genomgång av prov, diskussion och avslutning I denna kurs lär Du Dig det mesta om sprängteknik och ekonomi för "tyngre sprängning" ovan jord. Du som sköter planering och eventuellt även det handgripliga i ett bergtag, vägarbete, dagbrott eller liknande har nytta av den här kursen och även Du som jobbar som kalkylerare i ett entreprenadföretag. Kursen är Plats Vecka Datum Nora november Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. värdefull även för andra som är inblandade i produk tionssprängningar ovan jord såsom konsulter, sakkunniga, kontrollanter, borr- och krossentreprenörer. Det finns inga krav på förkunskaper men "Grundkurs i sprängteknik" och praktisk erfarenhet är bra att ha. För att få behörighet som sprängarbetsledare krävs bl.a. att Du gått denna kurs. KURSPROGRAM (När kursen genomförs utanför Gyttorp kommer kursprogrammet att ändras något) Dag 1 Detonik och bergbrytningsteorier Design av en pallsalva; genomgång av tumregler för borrning och laddning. Tändplaner; dess inverkan på styckefall, framkast och markvibrationer. Säkrad upptändning med Exel. Primerplacering och -antal Dag 2 Styckefall; hur man kan beräkna, utvärdera och påverka styckefallet Modern laddteknik ovan jord Borrhålskvalitet; orsaker, konsekvenser, mätmetoder och åtgärder Övningsuppgifter Dag 3 Ekonomi och optimering; val av pallhöjd och borrhålsdiameter mm gås igenom Genomgång av övningsfrågor EXTRA: Frivilligt pass i introduction av SHOTPlus 5, (Se sid 8) Dag 4 Grupparbete Kontursprängning; genomgång av olika metoder, bl.a. slätsprängning och förspräckning Aktuellt inom bergsprängning t.ex. produktnyheter och workshop med elektroniska sprängkapslar Dag 5 Skriftligt prov, genomgång av prov OBS!! Deltagare på Kurs i sprängteknik för ovanjordsarbeten och Kurs i sprängteknik för sprängarbetsledare får en licens gratis i ett år för programmet SHOTPlus, SP 5, Standard. Enda villkoret är att man deltar i en introduktion till programmet som tar 1,5 till 2 timmar, vilken sker efter ordinarie kurstid. Ta med dator! 7 20 SprängNytt SprängNytt

12 KURS I SPRÄNGTEKNIK FÖR UNDER JORDSARBETEN 2 dagar KURS I SPRÄNGTEKNIK FÖR SPRÄNGARBETSLEDARE 5 dagar I denna kurs lär Du Dig det mesta om sprängteknik och ekonomi för sprängning under jord. Du arbetar som sprängarbas, arbetsledare, kalkylerare eller ansvarar för underjordsprojekt och önskar mer teoretisk kunskap. Kursen är värdefull även för andra som är inblandade i sprängning under jord såsom konsulter, kvalitetsan svariga, sakkunniga, kontrollanter och borr-entreprenörer. "Grundkurs i sprängteknik" kan man med fördel ha genomgått men praktisk erfarenhet från underjordsarbete kan vara tillräcklig. KURSPROGRAM Dag 1 Sprängämnen och tändmedel; olika typer, för- och nackdelar Allmänt om underjords- och tunnelsprängning Kontursprängning och skadezoner Dag 2 Borr- och laddplaner vid tunnelsprängning. Vad är principen då man bestämmer en borrplan? Hur mycket ska man ladda i borrhålet? Tändplaner; Hur bestämms tändarsättning och vilka varianter finns? Övningsuppgifter Försiktig tunnelsprängning. Några sätt att bemästra de problem som kan dyka upp när tunnlar drivs under tätbebyggelse GRUNDKURS I DET SPRÄNGTEKNISKA DATAPROGRAMMET SHOTPlus, SP5, Standard SP5 Standard är ett flexibelt, användarvänligt program för sprängtekniska och ekonomiska beräkningar. Programmet för dig som arbetar med planering och kalkylering men även vill ha presentabla borr-, ladd- och tändplaner. Förkunskaper? Ja, Grundkurs i sprängteknik och praktisk erfarenhet är bra att ha. Plats Vecka Datum Stockholm juni Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. Plats Vecka Datum Nora september Kursavgift: kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. Dessutom ingår en licens gratis i ett år för programmet SP5 Standard, vilken förnyas kostnadsfritt om du är kund till Orica Sweden AB. I denna kurs lär Du Dig det mesta om försiktig spräng ning Plats Vecka Datum i tätort. Utöver sprängteknik behandlas även normer, bestämmelser och ansvarsfrågor. För att få behörighet av Nora november polisen som sprängarbetsledare krävs bl.a. att Du gått Kursavgift : kronor exkl. moms. igenom denna kurs och kurserna "Grundkurs i sprängteknik" och "Kurs i sprängteknik för ovanjordsarbeten". I priset ingår dokumentation, luncher och kaffe. Du som arbetar med försiktig sprängning ovan eller under jord eller Du som vill veta mera om detta såsom konsulter, sakkunniga, kontrollanter mm har nytta av kursen. KURSPROGRAM (När kursen genomförs utanför Gyttorp kommer kursprogrammet att ändras något) Dag 1 Markvibrationer och svensk standard Försiktig sprängning; genomgång av olika metoder och åtgärder som syftar till att minska vibrationer Försiktig pallsprängning Dag 2 Försiktig pall- och rörgravssprängning Aktuellt inom sprängningsbranschen: Elektroniksprängkapseln - resultat av fältförsök m.m. EXTRA: Frivilligt pass i introduktion av SHOTPlus 5 Dag 3 Ansvarsfördelning och bestämmelser vid sprängarbete i tätort Genomgång av övningsfrågor Vibrationsmätning, syneförrättning, riskanalys, m.m. Dag 4 Stenkast; orsaker och åtgärder Luftstövåg Sprängämne och tändmedel; nyheter och förändringar Aktuellt inom bergsprängning, t.ex. Elektroniksprängkapseln, resultat av fältförsök Dag 5 Skriftligt prov, genomgång av prov REPETITIONSKURS FÖR SPRÄNGARBETSLEDARE 4 dagar DOLKURS, 1 dag Ett problem som har lyfts fram i Sprängarbete, AFS 2007:1 och Berg- och Gruvarbete, AFS 2010:1, är odetonerat sprängmedel i den sprängda massan. Problemet har funnits under många år men har synliggjorts under senare år pga att flera incidenter och olyckor har inträffat samtidigt som rapporteringen har förbättrats. De som lastar, krossar, knackar det sprängda berget och de som skrotar slänter och tak utsätts för risker om detonation sker under dessa operationer. Detta gäller även andra som arbetar i anslutning till dessa arbeten. Det är viktigt att de som arbetar under dessa villkor får information om risker, hur man skyddar sig och hur man ska agera när man påträffar odetonerat sprängmedel. Behöver ni hjälp med en dolkurs är ni välkomna att höra av er. I polisens bestämmelser framhävs speciellt att sprängarbetsledaren, och dennes ersättare, bör ha uppdaterat sina kunskaper om mer än 10 år gått efter genomgången utbildning. Är du även sprängarbas ska du veta att polisen godtar "Kurs för förnyelse av sprängkort" som uppdatering av sprängarbetsledarens och dennes ersättares kompetens. Då behöver du inte gå denna kurs. Plats Vecka Datum Nora november Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. Även för Dig som arbetar som konsult / kontrollant för denna typ av byggnationer eller önskar en allmän kännedom inom detta område passar denna kurs. Denna utbildning fås genom att delta 4 dagar (måndag till torsdag) i "Kurs i sprängteknik för sprängarbetsledare" (se ovan). 22 SprängNytt SprängNytt

13 SPRÄNGKURSER FÖR KRAFTINDUSTRIN TRANSPORT AV FARLIGT GODS, ADR- kurser GRUNDKURS I SPRÄNGTEKNIK FÖR LINJEARBETEN, 4 dagar Kursen ger deltagarna teoretisk och praktisk kompetens. Denna motsvarar de krav som ställs av Arbetsmiljöverket på sprängarbasar som utför "sprängning av mindre komplicerat slag. I denna kurs behandlas även SAFE-T- CUT-systemet och vi går dessutom igenom metodiken för sprängning av linskarvar. Kursdeltagare med 2 års Plats Vecka Datum Nora oktober Kursavgift : kronor exkl. moms. I priset ingår dokumentation, luncher och kaffe. erfarenhet av linjearbete, där sprängning förekommit, får sprängkort för dessa typer av arbeten efter godkända skriftliga och praktiska prov. KURSER I SPRÄNGNING MED SPRÄNGKLÄMMA, SAFE-T-CUT, 2 dagar Teoretiskt och praktiskt visas hur systemet fungerar så att man efter genomgången kurs självständigt kan arbeta med denna produkt. Kursen riktar sig till linjearbetare m. fl. som inte sysslar med bergsprängning. Kursen tar normalt även upp Linskarvsprängning. Kontakta oss för information. KURS I LINSKARVSPRÄNGNING, 1 dag Specialkurs för linjearbetare som inte ägnar sig åt bergsprängning eller SAFE-T-CUT utan endast behöver kunna handskas med ovannämnda system. Förutom teoretisk genomgång ingår praktiska övningar. Kontakta oss för information. REPETITIONSKURS I SPRÄNGNING MED SPRÄNGKLÄMMA OCH/ELLER LINSKARV Även för dessa produkter krävs att man uppdaterar sina kunskaper. Kontakta oss för information. ADR GRUNDUTBILDNING FÖR FÖRARINTYG INKL. SPECIALKURS FÖR KLASS 1 (EXPLOSIVA VAROR), 4 dagar Förare av transporter med explosiva varor över "värdeberäknad mängd" ska vara utbildade och kunna visa upp ett förarintyg. Vår ADR-grundkurs ger de kunskaper som krävs enligt de bestämmelser som utfärdas av Myndigheten för samhällsskydd och beredskap, MSB. Observera att förarintyget gäller i fem år och därefter måste det förnyas före sitt utgångsdatum. Kontakta oss för information. FÖRNYELSE AV FÖRARINTYG INKL. SPECIALKURS FÖR KLASS 1 (EXPLOSIVA VAROR), 2 dagar I god tid innan Ditt förarintyg går ut får Du en påminnelse från Myndigheten för samhällsskydd och beredskap, MSB, att det är dags att tänka på förnyelse. OBS! Du kan förnya förarintyget ett år innan det gamla blir ogiltigt och Du måste göra det före intygets utgång för att slippa gå ADR - grundkursen en gång till. Efter repetitionskursen gäller det nya intyget ytterligare fem år från det gamla intygets utgångsdatum så det finns ingen anledning att vänta. Kontakta oss för information. ADR KURS FÖR TRANSPORT AV VÄRDEBERÄKNAD MÄNGD, 1 dag (Populärt Kap.1.3 utbildning) Denna utbildning krävs även för medhjälpare vid fullvärdiga ADR transporter. Läs mer på sid 3 om transport av sprängmedel. Kontakta oss för information. 24 SprängNytt SprängNytt

14 Carina Lagemyr Training Assistant PRAKTISKA UPPLYSNINGAR Kursanmälan Du är välkommen med Din kurs an mälan på telefon till Carina Lagemyr , och vi är tacksamma om Du anmäler Dig så tidigt som möjligt, särskilt om Du vill ha hjälp med bokning av hotellrum. Vi skickar faktura, bekräftelse och kallelse cirka två veckor innan kursen startar. Betalning Mot faktura, 10 dagar netto, i samband med bekräftelse. Återbud/ersättare Lämnar Du återbud till våra kurser i Sverige senare än 2 veckor före kursstart debiterar vi halva kursavgiften. Vid förhinder för anmäld deltagare går det bra att skicka ersättare. Meddela oss bara vem som kommer i stället. BK-DAGEN 2015 NYHETER SOM FÖRÄNDRAR Årets BK-dag var väl ganska lik föregående års men det var en del nyheter som förändrade det hela ändå. En av nyheterna var Speaker s Corner där mitt i mässhallen hölls kortare föredrag av olika företag vilket gav en helt annan kontakt med publiken än den vanliga föreläsningen. Fast även bland föreläsningarna presenterades nyheter som förändrar. Lasse Wilson och Niclas Lindkvist, Trafikverket, presenterade arbetet med Förbifart Stockholm. Ett arbete som när det är klart verkligen innebär stora förändringar. Text / Foto: Annica Bray Hotell Logi ingår inte i kursavgiften, men i de flesta fall kan vi hjälpa till med bokning av hotellrum. Kompetensbevis Efter genomgången kurs, erhåller deltagaren ett kursintyg. I de fall som kursen avslutas med ett skriftligt prov, krävs godkänt resultat på detta för att erhålla intyg. Förbehåll Vi förbehåller oss rätten att ställa in kurser, begränsa antalet deltagare per kurs, ändra i kursprogram och justera kursavgifterna. Vi reserverar oss också för eventuella tryckfel. Praktiska övningar och studiebesök Om det ingår praktiska övningar eller studiebesök i kurserna ska deltagare medta skyddsskor/-stövlar och hjälm. För de som inte åker bil finns ett begränsat antal för utlåning. Företagsbeställda kurser Alla kurser som beskrivs i denna broschyr kan företagsbeställas för genomförande antingen i Gyttorp eller på annan plats. Orica kan också hålla specialkurser som anpassas till en viss teknik eller arbetsplats. Kontakta Thomas Daugaard på telefon eller e-post info.gyse@orica.com för mera information och kostnadsförslag. Observera Extra sprängkurser och konferenser kan komma att inplaneras under året. För fortlöpande information om detta och mycket annat föreslår vi att Du skaffar SprängNytt. På hittar Du vårt kursprospekt och mycket annat. Under rubriken "Sprängkurser, Orica Sweden AB, så klart" till vänster på sidan hittar Du vårt kursprospekt som Du kan ladda ned. På hemsidan finns även vår kundtidning, "SprängNytt", nyheter, produktdatablad, säkerhetsdatablad och mycket annat. Sprängutbildning Orica Sweden AB Gyttorp, Nora Bergsprängaren en symbol för svensk bergsprängningsteknik Telefon: Fax: E-post: info.gyse@orica.com Även representanter från Zinkgruvan, Björn Andersson, Ronny Frimodig och Jan Kläre pratade om nyheter som förändrar verksamheten på ett mycket positivt sätt. HÖJER GRUVPRODUKTIONEN Låt oss börja med Zinkgruvan. De presenterade det så kallade 1350-projektet där de framkallar produktionsökningar genom återanvändning och optimering. Projektet höjer gruvproduktionen med tio procent och minskar underhållskostnaderna i anrikningsverket. I sitt föredrag presenterade trion de nyckelfaktorer som motiverade en investering i en befintlig produktionsanläggning och de belyste också fördelarna med att återanvända och optimera befintlig produktionsutrustning. Ett intressant föredrag som uppskattades Lasse Wilsson Trafikverket presenterade intressant fakta om Förbifart Stockholm. Niclas Lindkvisst Trafikverket informerade tillsammans med sin kollega mässbesökarna om statusen för Förbifart Stockholm. mycket av deltagarna. Efter de rena föreläsningarna följde sedan några kortare lägesrapporter. Lasse Wilson och Niclas Lindkvist, Trafikverket, uppdaterade åhörarna på läget för Förbifart Stockholm. SEX TRAFIKPLATSER Förbifart Stockholm är egentligen drygt 21 km väg, drygt 18 km tunnel med tre körfält i vardera riktning. Det ska finnas sex trafikplatser och den förväntade trafiken år 2035 väntas vara fordon per dygn, med en restid om cirka 15 minuter. Byggtiden är beräknad till cirka tio år och kostnaden enligt 2009 års pris hamnar kring 27,6 miljarder. På ett väldigt målande sätt berättade Niclas Lindqvist att 19 miljoner ton berg sprängs ut det är svårt att tänka sig hur mycket det egentligen är men hans jämförelse omfattade fyra Cheopspyramider eller 11 Globen. Det gjorde det hela mer begripbart. STÖRSTA INFRASTRUKTUR- PROJEKTET De båda herrarna bjöd också på information om pågående upphandlingar och framtida upphandlingar. Något som nog många i publiken var mycket intresserade av. De presenterade också två tunnlar som var tilldelade men för närvarande var under överklagande. Flertalet tunnlar som ska byggas och som är under byggande presenterades närmare. Den senaste sträckan som börjat sprängas är området kring E4/ E20 i Kungens Kurva. De första sprängningarna sker strax söder om Heron City. Den nya trafikplatsen som byggs blir Lindvreten Norra och kommer att stå klar Förbifart Stockholm är ett av Sveriges genom tiderna största infrastrukturprojekt. 26 SprängNytt SprängNytt

15 BK-DAGEN 2015 FRÅN VIBRATIONER TILL VINGSLAG Årets Diskussionsmöte handlade mycket om hur man kan spara med olika typer av verktyg. Olav Kvist Vice President Mining Technology, Atlas Copco Rock Drills AB uppmanade alla att träffas, diskutera och jämföra data. Detta för att se om man lyckats med automationsprojekten. Christian Vogler arbetsledare på Voglers gav åhörarna ett enkelt tips för att reducera vibrationer. Man kan skjuta färre och större salvor med oförändrade vibrationer om man går över till elektroniksprängkapslar, förklarade han. Den fallstudie han presenterar var från Tagene bergtäkt som NCC äger och driver och där Voglers sköter borrning och sprängning. Christian Vogler redovisade ett försök som gjorts där man sammanfattningsvis kan konstatera att elektroniksprängkapslarna bidrar till en betydligt bättre ekonomi. KAN SPRÄNGA Vi har gjort vinster både vad gäller säkerhet och produktion informerade han publiken. Även om vi inledningsvis valde elektroniksprängkapslar för att minska vibrationerna så insåg vi snart att vi vann så mycket mer, förklarade han. Han vet vad han talar om för spränga det kan han, så pass att han Text / Foto: Annica Bray Dahlgren båda chefer för sprängteknik, Orica. De berättade om var sitt projekt Vi fick höra om ett samarbete mellan byggherrenen (Järnbaneverket), huvudentreprenören (Veidekke) och sprängämnesleverantören (Orica) där de gjorde sprängtekniska försök med elektroniska tändare i hela tunneltvärsnittet, det försöket utfördes i samband med utförandet av Önnsåsentunneln på Skillingmyrsentrepnaden. Syftet med experimentet från Järnbaneverket var att skaffa sig praktisk erfarenhet av att använda elektroniska tändsystem och för att se om det kan komma att ligga till grund för införsel av ett sådant krav i framtida tunnelkontrakt. Olav Kvist Vice President Mining Technology, Atlas Copco Rock ville att branschen skulle jämföra och diskutera resultat. rättas om. De bryter kalksten i utkanten av Skövde tätort och i takt med att sprängningarna närmade sig kringliggande bebyggelse fick de allt svårare att klara uppsatta vibrationsgränsvärden. De anlitade därför Nitro Consult för vibrationsanalys och Orica för att utföra tester med elektroniksprängkapslar. För att göra en lång historia kort kan vi konstatera att försöken på Cementa Skövde tydligt påvisade skillnaden i precision mellan pyrotekniska fördröjningselement och elektroniska sprängkapslar. DUBBELT SÅ STORA Den senare har med sin överlägsna precision eliminerat samverkan mellan hål vilket har resulterat i reducerade vibrationsnivåer, eliminerade övertramp och ett mer förutsägbart vibrationsresultat. Cementa har därför kunnat öka antalet rader i salvorna till fyra från tidigare två rader, det vill säga dubbelt så stora salvor. Det har i sin tur halverat antalet skjuttillfällen och minskat kostnaderna betydligt. Egentligen inget som är nytt, Johan Svärd kom fram till samma sak Fast han hade dock fel på en punkt, han förutspådde att elektroniksprängkapslar skulle förändra sprängtekniken redan på 90-talet, sa Thomas Dahlgren avslutningsvis. EN UDDA FÅGEL En udda fågel, eller rättare sagt fjäril kan man konstatera att Gabriella Hammarskjölds föredrag var. Hon arbetar som Miljöchef på Nordkalk Gotland. De har sedan sommaren 2013 haft en pågående miljötillståndsprövning för att få utvidga sin nuvarande kalkstenstäkt i Klinthagentäkten på norra Gotland. Gabriella redogjorde för Nordkalks aktiva arbete med att ta fram skydds- och bevarandeåtgärder för de två i tillståndsprövningen berörda fjärilsarterna - svartfläckig blåvinge och apollofjäril - som omfattas av Artskyddsförordningen och är klassade som rödlistade arter i Sverige. Nordkalks skyddsåtgärdsförslag fokuserar på att ytterligare öka antalet fjärilsindivider och stärka den genetiska spridningen mellan olika fjärilslokaler. Ingen av deltagarna, som var färre än vanligt, kunde undgå att höra vilket otroligt engagemang Nordkalk har i frågan. TYDLIG SKILLNAD Cementa i Skövde hade ett helt annat Thomas Dahlgren, Orica förra året blev Årets Bergsprängare och än är det några timmar kvar innan någon avlöser honom på den posten. Voglers är ett teknikorienterat företag som ofta ligger i framkant när det gäller sprängning men så kan de också stoltsera med två som blivit årets bergsprängare. -Man kan skjuta färre och större salvor med oförändrade vibrationer om man går över till elektroniksprängkapslar. Christian Vogler, Voglers Sverige AB GOD KOMMUNIKATION Christian Vogler betonar vikten av god kommunikation mellan beställare och sprängentreprenören. Han levde verkligen upp till det då han delade scenen med Ola Andersson och Thomas Ola Andersson, Orica syfte i den test som de genomförde och som publiken också fick höra be- Rocio Batres-Estrada Uppdragsledare Seco fick med kort varsel rycka in och berätta om Utbyggnaden av tunnelbanan till Nacka och Gullmarsplan. Det gjorde hon på ett väldigt tydligt och medryckande sätt. Christian Vogler 28 SprängNytt SprängNytt

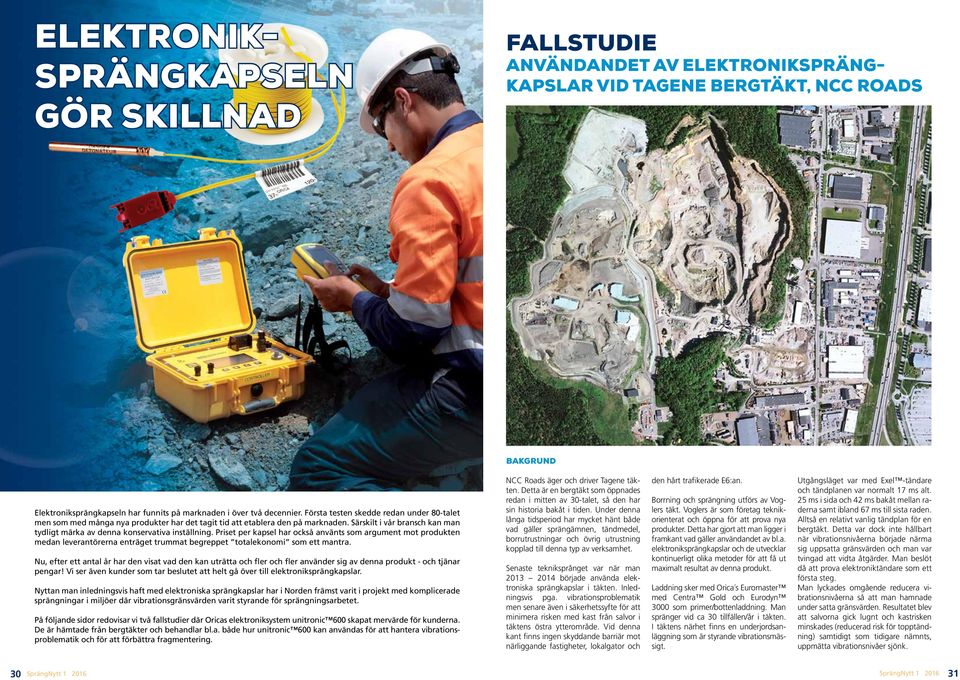

16 ELEKTRONIK- SPRÄNGKAPSELN FALLSTUDIE ANVÄNDANDET AV ELEKTRONIKSPRÄNG- KAPSLAR VID TAGENE BERGTÄKT, NCC ROADS GÖR SKILLNAD BAKGRUND Elektroniksprängkapseln har funnits på marknaden i över två decennier. Första testen skedde redan under 80-talet men som med många nya produkter har det tagit tid att etablera den på marknaden. Särskilt i vår bransch kan man tydligt märka av denna konservativa inställning. Priset per kapsel har också använts som argument mot produkten medan leverantörerna enträget trummat begreppet totalekonomi som ett mantra. Nu, efter ett antal år har den visat vad den kan uträtta och fler och fler använder sig av denna produkt - och tjänar pengar! Vi ser även kunder som tar beslutet att helt gå över till elektroniksprängkapslar. Nyttan man inledningsvis haft med elektroniska sprängkapslar har i Norden främst varit i projekt med komplicerade sprängningar i miljöer där vibrationsgränsvärden varit styrande för sprängningsarbetet. På följande sidor redovisar vi två fallstudier där Oricas elektroniksystem unitronic 600 skapat mervärde för kunderna. De är hämtade från bergtäkter och behandlar bl.a. både hur unitronic 600 kan användas för att hantera vibrationsproblematik och för att förbättra fragmentering. NCC Roads äger och driver Tagene täkten. Detta är en bergtäkt som öppnades redan i mitten av 30-talet, så den har sin historia bakåt i tiden. Under denna långa tidsperiod har mycket hänt både vad gäller sprängämnen, tändmedel, borrutrustningar och övrig utrustning kopplad till denna typ av verksamhet. Senaste tekniksprånget var när man började använda elektroniska sprängkapslar i täkten. Inledningsvis pga. vibrationsproblematik men senare även i säkerhetssyfte för att minimera risken med kast från salvor i täktens östra ytterområde. Vid denna kant finns ingen skyddande barriär mot närliggande fastigheter, lokalgator och den hårt trafikerade E6:an. Borrning och sprängning utförs av Voglers täkt. Voglers är som företag teknikorienterat och öppna för att prova nya produkter. Detta har gjort att man ligger i framkant vad gäller användandet av bl.a. elektroniksprängkapslar och de utvecklar kontinuerligt olika metoder för att få ut maximalt resultat av denna produkt. Laddning sker med Orica s Euromaster med Centra Gold och Eurodyn 3000 som primer/bottenladdning. Man spränger vid ca 30 tillfällen/år i täkten. I täktens närhet finns en underjordsanläggning som är styrande vibrationsmässigt. Utgångsläget var med Exel -tändare och tändplanen var normalt 17 ms alt. 25 ms i sida och 42 ms bakåt mellan raderna samt ibland 67 ms till sista raden. Alltså en relativt vanlig tändplan för en bergtäkt. Detta var dock inte hållbart när vibrationsnivåerna började närma sig uppsatta gränsvärden och man var tvingad att vidta åtgärder. Man beslöt då att prova elektroniktändare som ett första steg. Man lyckades omgående reducera vibrationsnivåerna så att man hamnade under satta gränsvärden. Resultatet blev att salvorna gick lugnt och kastrisken minskades (reducerad risk för topptändning) samtidigt som tidigare nämnts, uppmätta vibrationsnivåer sjönk. 30 SprängNytt SprängNytt

17 I och med övergången till denna typ av tändsystem så gjordes en mindre förändring av tändplanen och man använde sig av ms i sida. Eftersom man skjuter produktionssalvor nästan varje vecka har man stora möjligheter att göra justeringar med föregående salva i färskt minne och man kan relativt snabbt hitta en tändplan som fungerar för den aktuella tilllämpningen. Förändringarna av tändplanen har skett stegvis och i dagsläget ligger man på fördröjningstider runt ms i sida och bakåt, d.v.s. en ökning av tiderna med ca 80 % i snitt. Borrplaner har justerats så att man i vibrationskänsliga lägen borrar med 76 mm krona och något tätare hålsättning medan all övrig borrning sker med 89 mm. Vad gäller avladdning så är ingen förändring gjord där, man behöll samma avladdningshöjd som tidigare använts vid bruk av Exel. RESULTAT Under arbetets gång såg man ett flertal förbättringar av salvresultatet. Finandelen minskade och man fick avsättning för allt som krossades. Vid för stor finandel påverkas även krossningen. Finandel låg tidigare runt % och detta skapade ett överskott som fick hanteras på annat sätt. I dagsläget så ligger denna siffra på ca 25 % Under tiden man använde Exel hade man en fraktionering som låg mellan och ibland inget 0 och bara grovt till skut. Alltså en väldig spridning på utfallet från losshållningen. Vad man ser idag - efter att man gått över till elektroniksprängkapslar - är att man har en mycket jämnare fraktionering med mindre skut från mitten på salvan samt reducerad finandel. Av losshållet berg går idag 25 % till förstärkningslager. Tidigare var denna mängd mycket större och dessutom i varierande mängd. Resultatet idag är mycket mer likformigt från salva till salva vilket ger en förutsägbarhet som är mycket värdefull. Man vet i förväg vad som kommer produceras. Uppsatta vibrationsgränser innehålls vilket är ett av stor vikt för täkttillståndet. Idag finns inga siffror som visar på reducerad energiförbrukning i krossen då man nyligen bytt system i täkten för uppföljningen. Man ser dock att man har ett bättre och jämnare flöde genom krossen. Lättare lastning: Lastarna vittnar om att alla salvor de senaste åren varit mycket lättlastade sedan man gick över till elektronik salvor. Det bör dock poängteras att detta kan vara ett resultat av längre fördröjningstider vilket normalt ger bättre framkast och en lägre berghög vilket är fördelaktigt vid utlastning med hjullastare. Man beslöt på grundval av dessa resultat att helt gå över till ett elektroniskt tändsystem. FRAMGÅNGSFAKTORER Resultat som redovisats ovan bygger på ett flertal faktorer: -Rätt utförd borrning - det finns inget sprängämne eller tändsystem som kan rädda en dåligt utförd borrning. -Vid all borrning utförs hålinmätning samt scanning av stuff. Man får kvitto på utfört arbete vilket är viktigt ur säkerhetssynpunkt och det ger även möjlighet att vid behov justera laddningen. - Exaktheten och flexibiliteten i tändsystemet som möjliggör stegvisa förändringar. -Möjligt att kontrollera alla tändare är inkopplade och fungerar ökar säkerheten och reducerar risken för dolor och kostnader för att omhänderta dessa. - Framhållas skall även att kommunikationen mellan beställare och sprängentreprenör, NCC Roads och Voglers, varit och är mycket god. Man har gemensamt kommit fram till upplägg och utförande av nästkommande salva. Man bollar idéer och problemställningar med varandra. FALLSTUDIE ELEKTRONIKSPRÄNGKAPSLAR OCH VIBRATIONS- PROBLEMATIK, CEMENTA SKÖVDE BAKGRUND Cementa Skövde bryter kalksten i ytterkanten av Skövde tätort. I takt med att sprängningarna närmat sig kringliggande bebyggelse har man fått allt svårare att klara uppsatta vibrationsgränsvärden. Cementa anlitade därför Nitro Consult för vibrationsanalys och Orica för att utföra tester med elektroniksprängkapslar. I denna fallstudie redovisas en översiktlig vibrationsanalys och resultat av försöken med elektroniksprängkapslar. Vibrationsanalysen är utförd av Mathias Jern på Nitro Consult. VIBRATIONSANALYS BETYDELSE AV SAMVERKANDE LADDNING OCH AVSTÅND En vanlig metod för att analysera vibrationer är att göra en regressionsanalys där uppmätt vibration plottas mot den s.k. skaldistansen (avståndet/ roten ur samverkande laddning). Detta ger ett samband som kan användas vid vibrations- och laddningsberäkningar. I figur 1 visas ett exempel från provsprängningar som utfördes vid kalkbrottet i Skövde 1980 (Gösta Rundquist). Figur 1 Regressionsanalys från provsprängningar i Skövde 1980 (Gösta Rundquist) I diagrammet kan man se ett tydligt samband mellan avstånd, samverkande laddning och svängningshastighet. På nästa sida har alla salvor på Cementa Skövde under 2009 plottats på samma sätt och vi kan se att vi har en bild som är lik föregående även om spridningen är större. 32 SprängNytt SprängNytt

18 I fig 4 och 5 nedan har vibrationsmedelvärdet ställts upp mot samverkande laddning respektive avstånd och denna uppställning bekräftar bilden som regressionsanalysen på föregående sida ger. Figur 2 Regressionsanalys för samtliga och mätpunkter från salvor i Skövde 2009 Regressionsanalysen i fig 2 är utförd på mätdata från samtliga mätpunkter, i dagsläget är dock vibrationsproblematiken endast kopplad till en mätpunkt - Norrbacka. När data plottas från endast denna mätpunkt enligt fig 3 nedan blir bilden tyvärr mindre klar. Figur 4 Vibrationsmedelvärde i förhållande till samverkande laddning för mätpunkt Norrbacka Figur 5 Vibrationsmedelvärde i förhållande till avstånd för mätpunkt Norrbacka Figur 3 Regressionsanalys för mätpunkt Norrbacka, salvor , samt Det kan konstateras att det knappt finns något samband kvar mellan avstånd och svängningshastighet. Andra parametrar verkar vara viktigare än avstånd och samverkande laddning. För att hitta vilken eller vilka parametrar som styr vibrationerna analyserades därför ytterligare några möjliga samband enligt nästa sida. 34 SprängNytt SprängNytt

19 BETYDELSE AV ANTAL HÅL OCH TOTAL LADDNING PER SALVA I figur 6-7 är det bara medelvärdet som redovisas. BETYDELSE AV SALVANS PLACERING OCH RIKTNING Nästa parameter som analyserades var om vissa platser (eller riktningar) gav högre vibrationer. I fig 8 har positionen för alla salvor 2007, 2008, 2013 & 2014, plottats. Färgmarkeringen är relaterad till vibrationsnivå och siffran i ringen är aktuell pall. Figur 6 Vibrationsmedelvärde i förhållande till antal hål per salva för mätpunkt Norrbacka, salvor , samt Vad som kan utläsas av ovanstående diagram är att medelvibrationen stiger stadigt med ökat antal hål i salvorna. Vibrationsmedelvärdet från salvor med över 30 hål är nästan 1,3 mm/s större än salvor på 10 hål, detta trots att samverkande laddning och avstånd är desamma. Även total laddning uppvisar en positiv korrelation (se figur 7 nedan) men den hör naturligtvis samman med antal hål i salvan. Figur 8 Uppmätt vibrationsnivå i mätpunkt Norrbacka samt aktuell pall för samtliga salvor 2007, 2008, 2013 & 2014 Inte heller här är bilden tydlig. Vi kan se att de högsta värdena ligger mitt i bilden men någon exakt plats eller riktning som är överrepresenterad är dock svår att se. Det verkar inte heller finnas någon koppling mellan förhöjda vibrationsnivåer och pall - överskridande finns från alla pallar. SAMMANFATTNING AV VIBRATIONSANALYS Det finns en mycket stor spridning i uppmätta vibrationsnivåer som inte kan förklaras med samverkande laddning och avstånd. Det finns heller inga tydliga områden i täkten som förklarar överskridanden, däremot verkar området nära den aktuella mätpunkten ge något lägre vibrationer än förväntat. Den parameter som visar störst betydelse för vibrationen verkar vara antalet hål i salvan. Den mest sannolika orsaken till detta är att två eller fler hål samverkar när vi skjuter större salvor. Figur 7 Vibrationsmedelvärde i förhållande till total laddning per salva (kg sprängämne) för mätpunkt Norrbacka, salvor , samt ANALYS AV TÄNDPLAN Orica kontaktades av Cementa för att komma med synpunkter på tändplanen som användes. Man använde Oricas Exel stötvågständare med 25 millisekunder i sidofördröjning, 109 ms mellan raderna och 25 ms mellan topp- och bottentändare. För att uppskatta risken för samverkan mellan tändare i en typisk salva användes följande diagram gällande Exel U Det 500 (se figur 10). X-axeln är fördröjningstid i millisekunder och y-axeln sannolikhet. Blå triangel (Series1) = tolerans i standarden för stötvågskapslar, röd triangel (Series2) = Oricas tillverkningstolerans - den senare tillämpades vid beräkningen. 36 SprängNytt SprängNytt

20 Figur 9 Toleransgränser enligt standard och för Exel U Det 500 Figur 10 Regressionsanalys för unitronic 600 salvor 2015 (rött) respektive Exel -salvor 2008, 2009, 2013, 2014 (blått) Medräknat detonationshastigheten på 2000 m/s i stötvågsslangen samt spridningen i de pyrotekniska fördröjningselementen ger denna tändplan risk för samverkan mellan hål i olika rader men även inom samma rad vid topptändning. Cementas uppfattning var att slumpen - snarare än laddningsmängder, laddningsutförande eller salvans design - styrt om och när de fått förhöjda vibrationsnivåer. Orica misstänkte i ett tidigt skede att det var spridningen i det ickeelektriska tändsystemet - i kombination med aktuell tändplan - som orsakade de till synes slumpmässiga vibrationstopparna. Detta bekräftades av analysen av tändplanen. Det beslutades därför att det skulle utföras jämförande test mellan stötvågsprängkapslar och elektroniksprängkapslar. FÖRSÖK MED ELEKTRONISKA SPRÄNGKAPSLAR I slutet på 2014 utförde Cementa tillsammans med Orica de första testen med Oricas elektroniska tändsystem unitronic 600. De första försöken utfördes med samma tändplan som tidigare använts med Exel. Det visade sig ganska snart att uppmätta vibrationsnivåer sjönk, blev jämnare och mer förutsägbara. Därefter utfördes ett antal försök där Orica hoppades pressa ned vibrationsnivåerna ytterligare med bl.a. frekvensoptimering baserad på enkelskott och så kallad haltande tändplan. Försöken gav dock ingen tydlig effekt och man återgick till den ursprungliga tändplanen. Under 2015 använde Cementa Skövde elektroniksprängkapslar på i stort sett alla salvor. I fig har vibrationsnivåerna från dessa salvor ställts upp mot tidigare Exel -salvor. Som synes har vibrationsmedelvärdet och spridningen reducerats radikalt och ett samband mellan vibrationsnivå och avstånd/samverkande laddning kan åter ses. Figur 11 Vibrationsmedelvärdets beroende av antal hål i salvan för elektronik- (blått) respektive stötvågssprängkapsel (rött) 38 SprängNytt SprängNytt
