1 Hållbar dagvattenhantering i ett av Stockholms prestigeprojekt miljöstadsdelen Norra Djurgårdsstaden Agata Banach och Anna Pettersson Skog, Sweco Dagvattengruppen, Stockholm 1

2 Dagvatten- och ytvattengruppen

3 Dagvatten- och ytvattengruppen Dagvattenstrategier och stadsbyggnadsprocessen Beräkningar (flödes-, volyms- och föroreningsberäkningar) Åtgärdsplaner och recipientbedömningar Vattenjuridik Projektering Provtagning och uppföljning 3 3

4 Presentationens innehåll Arbetet med projektets dagvattenstrategi Utveckling av nya LOD-lösningar Genomförandet och rollen som dagvattenkoordinator 4

5 5

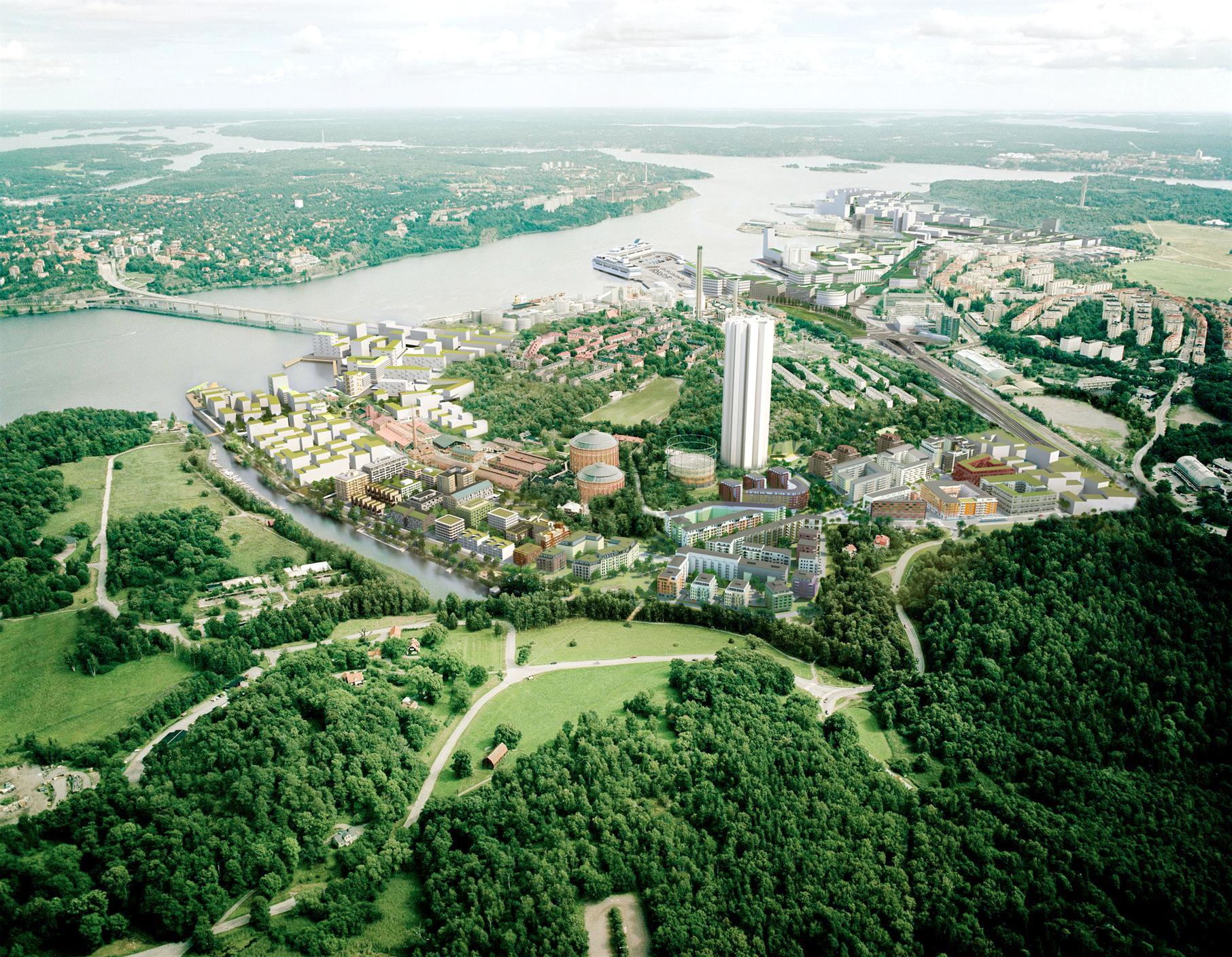

6 Norra Djurgårdsstaden Sveriges största stadsutvecklingsområde (390 ha) bostäder, arbetsplatser Industrimark till urban stadsdel 6

7 Mål och vision Norra Djurgårdsstaden ska bli en hållbar stadsdel och en internationell förebild för hållbart stadsbyggande 7

8 Arbetsgång Miljöarbete med helhetssyn, uppföljning och förankring Kompetensutveckling av byggherrar, dialog och erfarenhetsåterföring Kontinuerlig uppdatering av hållbarhetsmålen 8

9 Strategidokument Klara höga havsnivåer, intensivare regn och risker för översvämning Erbjuda attraktiva utemiljöer även under varma och torra perioder Integrerade dagvattensystem 9

10 Strategidokument 10

11 Dagvattenstrategin Hårdgjorda ytor bör inte kopplas direkt till tätt ledningssystem Dagvatten ska fördröjas och användas för bevattning, gestaltning och gynna biologisk mångfald. Gårdar med gröna tak bör ha en avrinningskoefficient som inte överskrider 0,25 11

12 LOD-lösningar 12

13 LOD-lösningar 13

14 LOD-lösningar 14

15 LOD-lösningar 15

16 Vattenbalans växtupptag vattentillgång Maj Jun Jul Aug Sep Okt 16

17 Fullskaleförsök 17

18 Fullskaleförsök 18

19 19

20 Egenskaper Andel växtbädd av hårdgjord yta är 6 % Ett 2-årsregn kan fördröjas Genomsläpplighet i växtbädden är ca 160 mm/timme 20

21 Perenner A 21

22 Perenner 22

23 Fuktväxter Homerocallis citrina Onoclea sensibilis Lythrium salicarlia Carex paniculata 23

24 Torrväxter Geranium sanguineum Knautia makedonia Nepeta fassenii Sesleria nitida 24

25 Resultat Art Homerocallis citrina 10 9 Onoclea sensibilis 6 0 Lythrium salicarlia 11 9 Carex paniculata 9 1 Geranium sanguineum Knautia makedonia 7 7 Nepeta fassenii 5 5 Sesleria nitida

26 Strategidokument 26

27 Grönytefaktorn Stressade ekosystem och stadsträd Skyfall och ökad nederbörd Fler och längre värmeböljor med torka som följd 27

28 Grönytefaktorn Planering Visualisering Kontroll 28

29 Grönytefaktorn 29

30 Grönytefaktorn 30

31 Grönytefaktorn och avrinningskoefficient 31

32 Rollen som dagvattenkoordinator Exploateringskontoret är beställare Vi utgör stöd åt: - Projekt- och projekteringsledningen - Hela konsultgruppen under system- och bygghandling - Byggherrarna och deras konsulter Vi följer upp att Dagvattenstrategin efterlevs, samordnar och sammanställer De inblandade vet att strategin finns och att den ska följas Hittills två detaljplaner

33 Förprojektering Brofästet Kvartersmark Gaturummet Allmän platsmark - parkmark

34 Förprojektering Brofästet Gata och allmän platsmark med LOD - Infiltrationsytor - Kvartersmark

35 Kvartersmark 35

36 Kvartersmark

37 Gata och allmän platsmark 37

38 Förprojektering Brofästet LOD som tar hand av dagvatten från gatan

39 Gata och allmän platsmark 39

40 Gata och allmän platsmark 40

41

42 42

43 Infiltrationsytor i Strandparken

44 Förprojektering Brofästet Infiltrationsyta i Strandparken

45 Korrigering av avrinning för dimensionering av infiltration

46 Strandparken - projektering 46

47 47

48 Dagvattenplan Beskrivning av dagvattensystemet Sammanställning underlag från byggherrar Dimensioneringsdata för infiltrationsytan (worst case)

49

50 Vad är framgångsreceptet? Väl förankrade strategidokument och policys Engagerade och visionära beställare Kontinuitet samma konsult genom hela processen 50

51 Tack för att ni lyssnade! 51
