1 Mål: Klimatanpassad och grönskande utomhusmiljö PAGE 1

2 Klimatförändringar i Stockholm: o C varmare Mer regn (20%), skyfall Mildare vintrar & riktigt kalla o dagar (under 10 C) försvinner Högre havsnivå Ökad risk för översvämning Torra somrar och fler värmeböljor, hälsoproblem Längre växtsäsong Förändringar i ekosystemen PAGE 2

försvinner Högre havsnivå Ökad risk för översvämning Torra somrar och

3 Mål Stadsdelen ska vara anpassad till att klara framtida höga havsnivåer. Dagvattensystem som klarar kraftiga regn och ökad nederbörd. Dagvatten ska ses som en resurs. Varje fastighet ska uppnå minst den grönytefaktor som specificeras av staden. PAGE 3

4 Anpassningsåtgärder Husen placeras +2,3 meter Nya dagvattenlösningar Grönska på tak, väggar, gårdar, och i parker ger skugga, svalka, absorberar regn och koldioxid. Åtgärder som stabiliserar ekosystemet. Air photo-montage of the Royal Seaport.Made by Aaro Designsystem PAGE 4

absorberar regn och koldioxid. Åtgärder som stabiliserar ekosystemet.

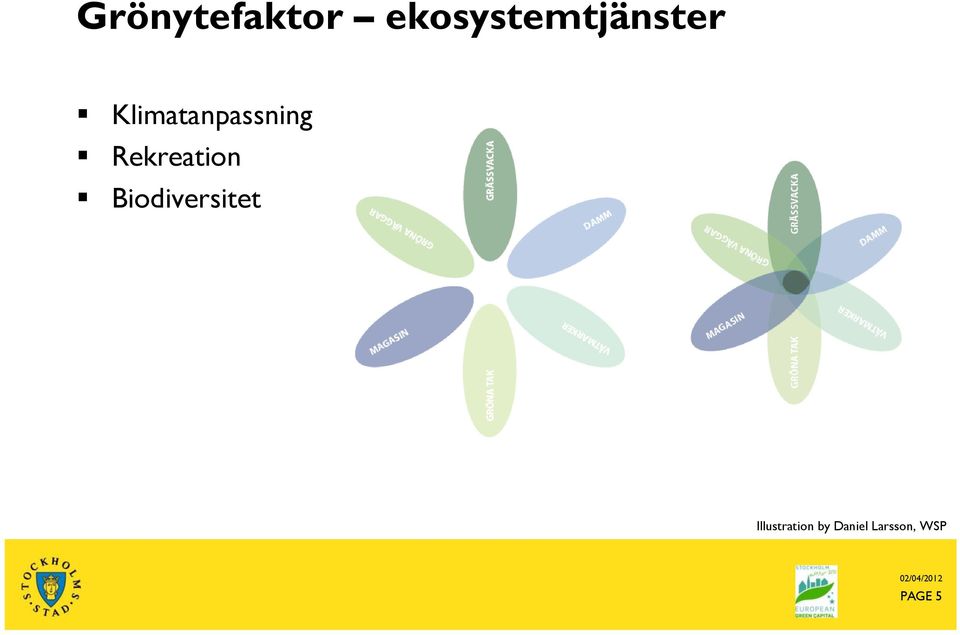

5 Grönytefaktor ekosystemtjänster Klimatanpassning Rekreation Biodiversitet Illustration by Daniel Larsson, WSP PAGE 5

6 samhällsplanerare arkitekter landskapsarkitekter ekologer experter konsulter Exploateringskontoret Stadsbyggnadskontoret Stadsdelsförvaltningen Miljöförvaltningen PAGE 6

7 CITY OF STOCKHOLM SIDAN PAGE 7

8 CITY OF STOCKHOLM SIDAN PAGE 8

9 Faktorer Grönska Tilläggsfaktorer: Tilläggsfaktorer: Grönska och biologisk mångfald Grönska och rekreation Tilläggsfaktorer: Grönska och klimatanpassning Djupa jordar + träd, ekar + upplevelse av träd + lövskugga Faktorer Vatten Tilläggsfaktorer: Tilläggsfaktorer: Vatten och biologisk mångfald Vatten och rekreation Tilläggsfaktorer: Vatten och klimatanpassning Permanenta vatten + dammar biologisk mångfald + vattenspegel + vatten för torra årstider, svalka PAGE 9

Vatten Tilläggsfaktorer: Tilläggsfaktorer: Vatten och biologisk mångfald Vatten och rekreation + + + Tilläggsfaktorer:

10 Faktorer Grönska Tilläggsfaktorer: Tilläggsfaktorer: Grönska och biologisk mångfald Grönska och rekreation Tilläggsfaktorer: Grönska och klimatanpassning jorddjup + diversitet + synliga gröna tak + kylande effekt PAGE 10

Tilläggsfaktorer: Grönska och klimatanpassning jorddjup

11 PAGE 11

12 YTA: FAKTOR: ANTAL AREA: SUMMA: Delfaktorer grönska Ej underbyggd markgrönska Växtbädd ( 800 mm) 1, Växtbädd ( ) 0, Gröna tak (> 300 mm) 0,4 0 0 Gröna tak ( mm) 0, Grönska på väggar 0, Balkonglådor 0,3 0 0 Tilläggsfaktorer grönska/biodiversitet Fjärilsrestauranger Naturligt arturval 0, Diversitet i fältskiktet 0,7 0 0 Diversitet på tunna Sedum-tak 0,1 0 0 Integrerade balkonglådor med klätterväxter 0,3 0 0 Buskar generellt 0, Bärande buskar 0, Stora träd (stam >30) 2,4 0 Mellanstora träd (stam 20-30) 1, Små träd (stam 16-20) Ek Bärande träd 0, Baggholkar Fågelholkar Faunadepåer Tilläggsfaktorer grönska/rekreativa & sociala värden Gräsyta användbar för bollspel och lek 1, Odlingsytor på gården 0,5 0 Balkonger och terrasser förberedda för odling 0,5 0 0 Gemensamma takterasser 0,2 0 0 Synliga gröna tak 0, Blomsterprakt 0, Buskar upplevelsevärde 0, Bärande buskar med ätliga frukter m.m. Beräkning 0,2 av Träd, upplevelsevärden 0, Fruktträd och blommande träd grönytefaktor = 0, Pergolor, lövgångar m.m. med grönska. 0, Fågelholkar, upplevelsevärden 0, Tilläggsfaktorer grönska/klimat-heat island Träd m lövskugga över lekplats m.m. 0, Pergolor, lövgångar m.m som ger lövskugga 0, Gröna tak, flerskiktad markgrönska - temp.utj. 0, Delfaktorer vatten Vattenytor, permanenta Hela tomtens yta Byggnadsyta Gård m m m2 Grön gård 750 m2 damm/våtmark 50 m2 Gröna tak 500 m2 Gröna väggar 500 m2 3 ekar (medelstora) 5 träd med bär 6 holkar (fåglar, fladdermöss, insekter) Djupa jordar gräsytor för lek blommor, buskar Total = /5200=0,6 Ekologiskt effektiv yta Green Area Factor = 0,6 0,6 Hela tomtens yta PAGE 12

på tunna Sedum-tak 0,1 0 0 Integrerade balkonglådor med klätterväxter 0,3 0 0 Buskar generellt 0,2 300 60 Bärande buskar 0,4 50 20 Stora träd (stam >30) 2,4 0 Mellanstora träd (stam 20-30) 1,5 3 125

13 NCC/Brunnberg och Forshed arkitekter CITY OF STOCKHOLM PAGE 13

14 Wallenstam/Vera arkitekter CITY OF STOCKHOLM PAGE 14

16 Trafikkontoret SWECO Stockholm Vatten DAGVATTEN Miljöförvaltningen Exploateringskontoret Viös 16

17 Bevattna träd, lagra vatten, klara avrinning 17

19 genomsläpplighet (mm/timme) Pimpsten Pimpstensjord Pimpstensjord m torv Schaktmassor

21 Bild 12. Erik Dahlbergsgatan. Inloppsbrunnar enligt samma princip som för lokalgatan. Luftbrunnar mellan trädgroparna kan föra ned dagvatten till emellanliggande kross

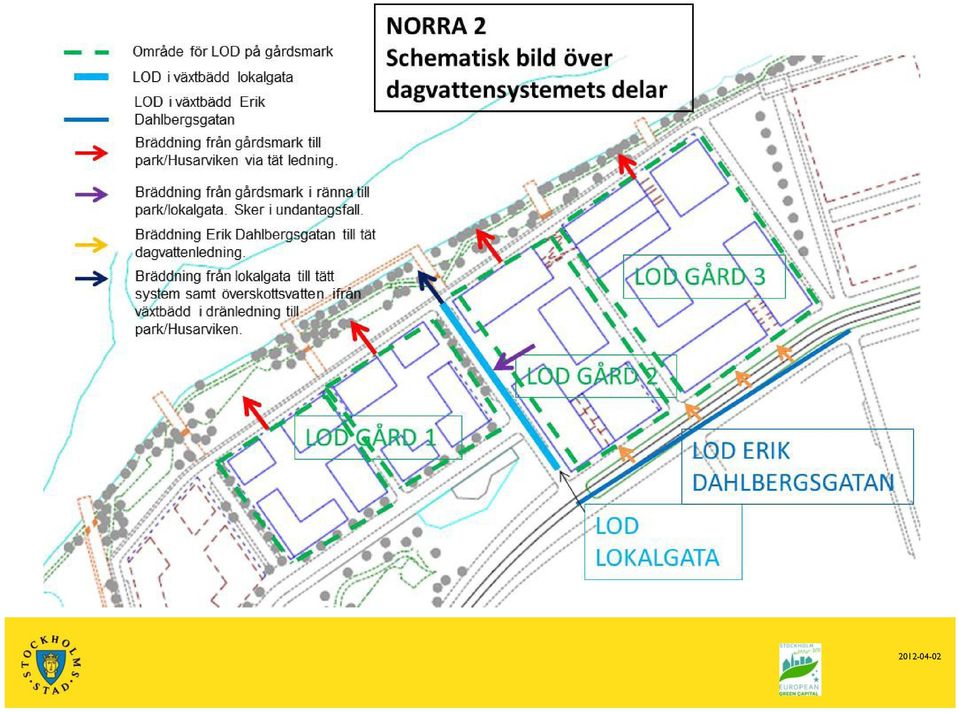

22 Bild 8. Lokalgata. Plan med inlopp till växtbädd, erosionsskydd och dämmen, samt bräddfunktion i form av öppna rännor som mynnar i park vid Husarviken
