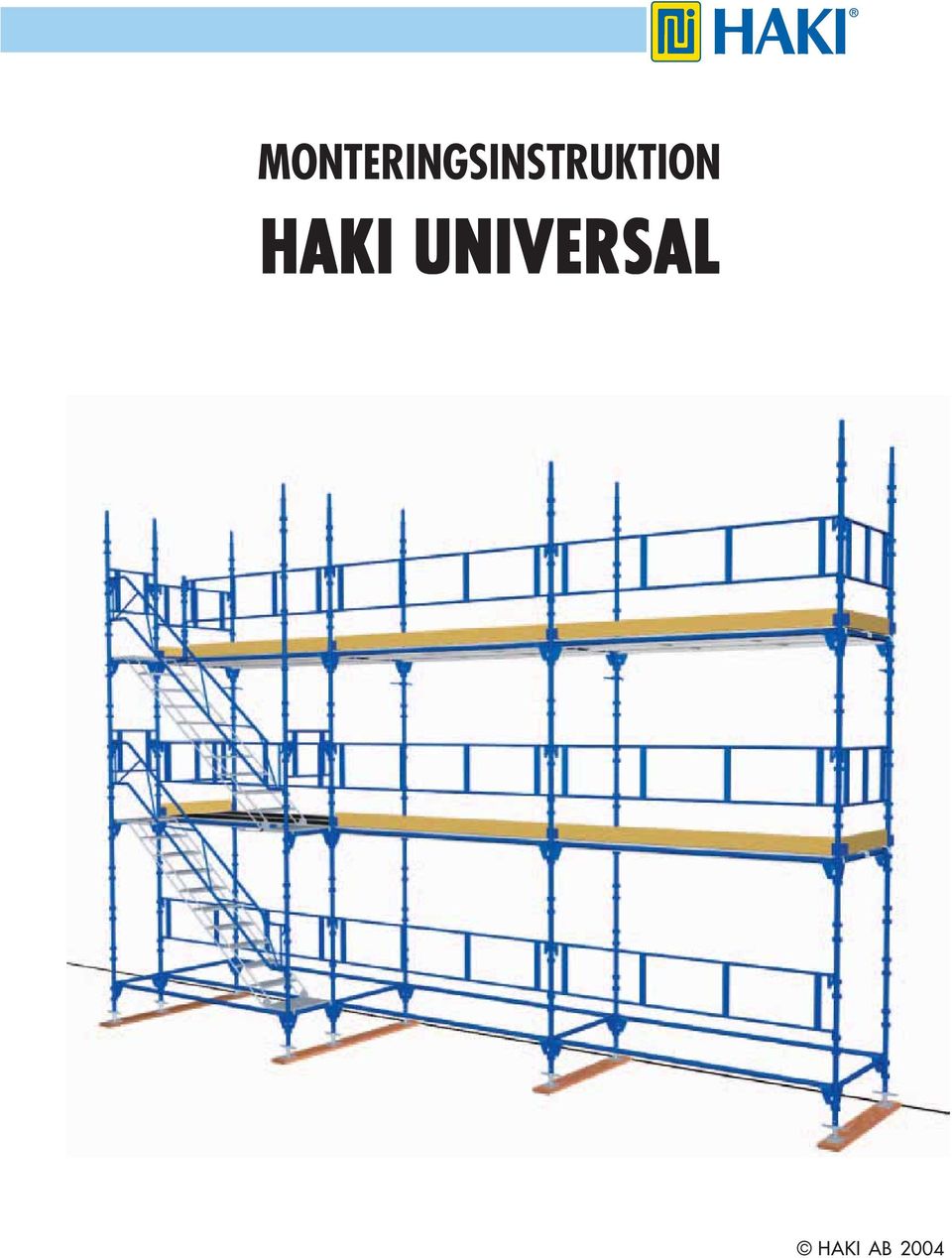

1 MONTERINGSINSTRUKTION L HAKI AB 2004

2 HAKIs monteringsinstruktion och produktansvar gäller endast för ställning som enbart innehåller komponenter tillverkade och levererade av HAKI. Ställning uppbyggd med komponenter eller sammankopplad med ställning av annat fabrikat än HAKI rekommenderas ej. I sådana fall skall en särskild utredning om bärförmågan utföras. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. Att blanda komponenter från olika leverantörer kan göra försäkringsskyddet ogiltigt. För ställningskonstruktioner som ej omfattas av denna monteringsinstruktion, kontakta HAKIs tekniska avdelning. Typkontrollintygen gäller för ställningar vilkas material, dimensioner och utförande överensstämmer med det granskade underlaget. De följande redovisade värdena i denna instruktion är i överensstämmelse med detta. Denna publikation ersätter Monteringsinstruktion HAKI Universal HAKI SE

3 FÖRUTSÄTTNINGAR OCH MODULMÅTT HAKI Universal Modul har hos SP Sveriges Provnings och Forskningsinstitut AB typkontrollerats enligt AFS 990:2 och SSHD 000 Certifikat nr 4 0 samt 4 09 för lastklasserna 2 (,,0 kn/m 2 ). Beräkningar har utförts enligt SPMetod 72. Allmänt Ställningen byggs med en valfri fackbredd på 700, 770, 00, 20 eller mm och med facklängd 00 mm samt med 2,0 m mellan bomlagen. ERB och LB balkar kan användas både som längd och tvärbalkar. Som inplankning används lämpligen HAKI Allplan. HAKI Murarställning Ställningen byggs med en fackbredd på mm och inplankning med trall 90 mm alternativt en fackbredd på 20 mm med trall 400 mm. Bomlagsavstånd på 2,0 eller, m och med facklängd 00 mm. ERB och LB balkar kan användas som tvärbalk, men endast LB balkar som längdbalk vid facklängder över 94 mm. Märkning Samtliga komponenter exkl. lås, sprintar etc. är försedda med varaktig märkning med HAKIs logotype och tillverkningsårets två sista siffror ( S04). Skyddsräcksramar i längd och tvärled Allplan Väggfäste Fotlist Spira 2,0 m Enrörsbalkar i längd och tvärled Bottenskruv 00 mm

4 KOMPONENTFÖRTECKNING Artikelnummer och vikter gäller målat materiel där ej annat anges. De flesta komponenterna finns även i varmförzinkat utförande. Benämning Art.nr Kod Vikt Bottenskruv * BS,0 Justerbar 70 mm Spira 070 FSSH 00, Spirskarv med tapp 070 FSSH 000,7 Byglar på samma nivå 07 FSSH 00 8,4 Rördiameter 48 mm 0720 FSSH ,9 070 FSSH 000, * FSSH , Spira 090 FS 00,8 Spirskarv med bajonett 090 FS 000, Byglar på olika nivåer 09 FS 00 9,2 Rördiameter 48 mm 0920 FS 2000,9 090 FS 000 7, 70940* FS ,2 Sprint till spirskarv , För förstärkning av spirskarv vid draglast t ex vid hängande ställning, lyft eller ställning för väderskyddstak. Diameter mm 42* 0, 4 * Finns endast i varmförzinkat utförande

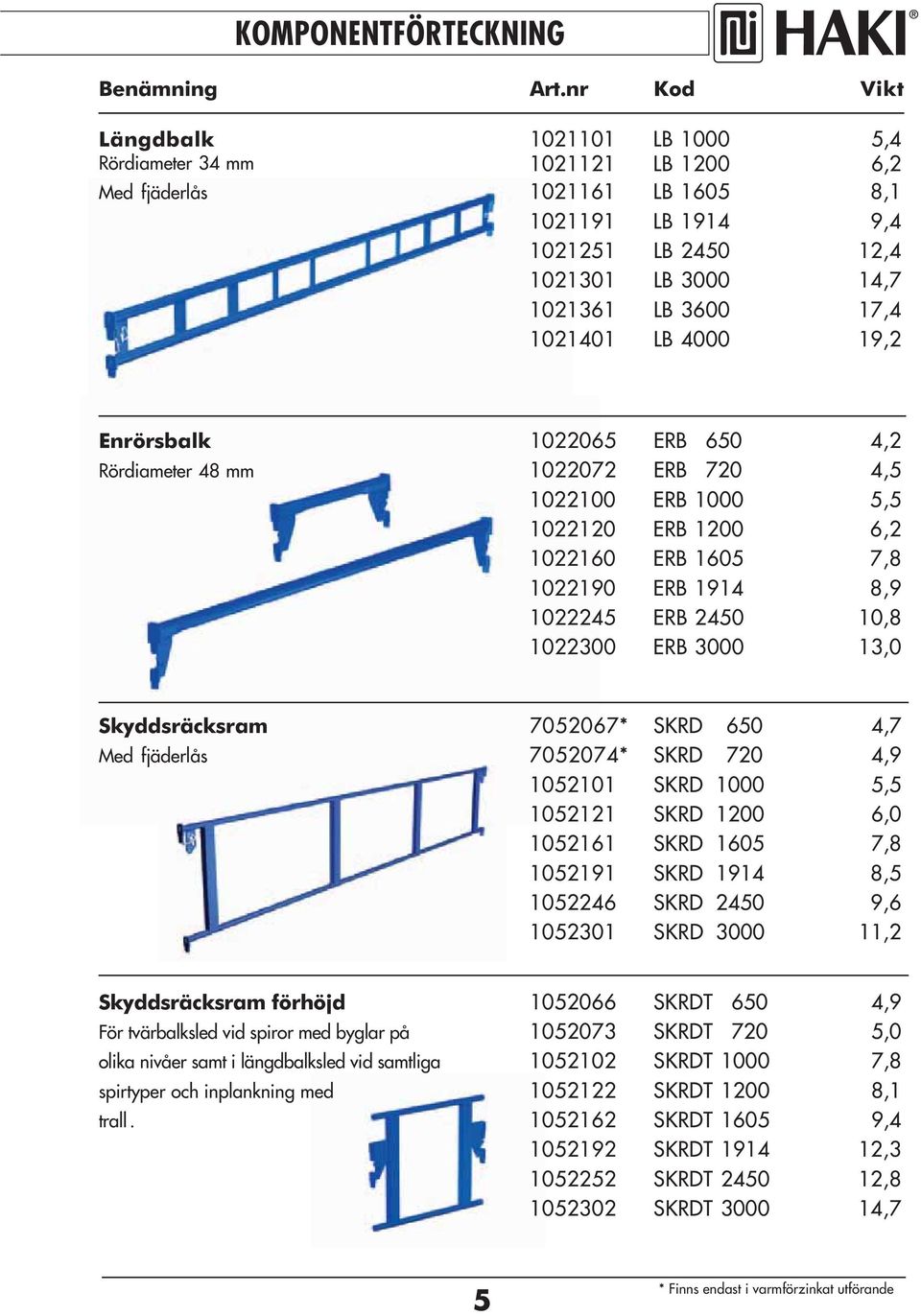

5 KOMPONENTFÖRTECKNING Benämning Art.nr Kod Vikt Längdbalk 020 LB 000,4 Rördiameter 4 mm 022 LB 200,2 Med fjäderlås 02 LB 0 8, 029 LB 94 9,4 022 LB 240 2,4 020 LB 000 4,7 02 LB 00 7, LB ,2 Enrörsbalk 0220 ERB 0 4,2 Rördiameter 48 mm ERB 720 4, ERB 000, ERB 200, ERB 0 7, ERB 94 8, ERB 240 0, ERB 000,0 Skyddsräcksram 70207* SKRD 0 4,7 Med fjäderlås * SKRD 720 4,9 020 SKRD 000, 022 SKRD 200,0 02 SKRD 0 7,8 029 SKRD 94 8, 0224 SKRD 240 9, 020 SKRD 000,2 Skyddsräcksram förhöjd 020 SKRDT 0 4,9 För tvärbalksled vid spiror med byglar på 0207 SKRDT 720,0 olika nivåer samt i längdbalksled vid samtliga 0202 SKRDT 000 7,8 spirtyper och inplankning med 0222 SKRDT 200 8, trall. 022 SKRDT 0 9, SKRDT 94 2, 0222 SKRDT 240 2, SKRDT 000 4,7 * Finns endast i varmförzinkat utförande

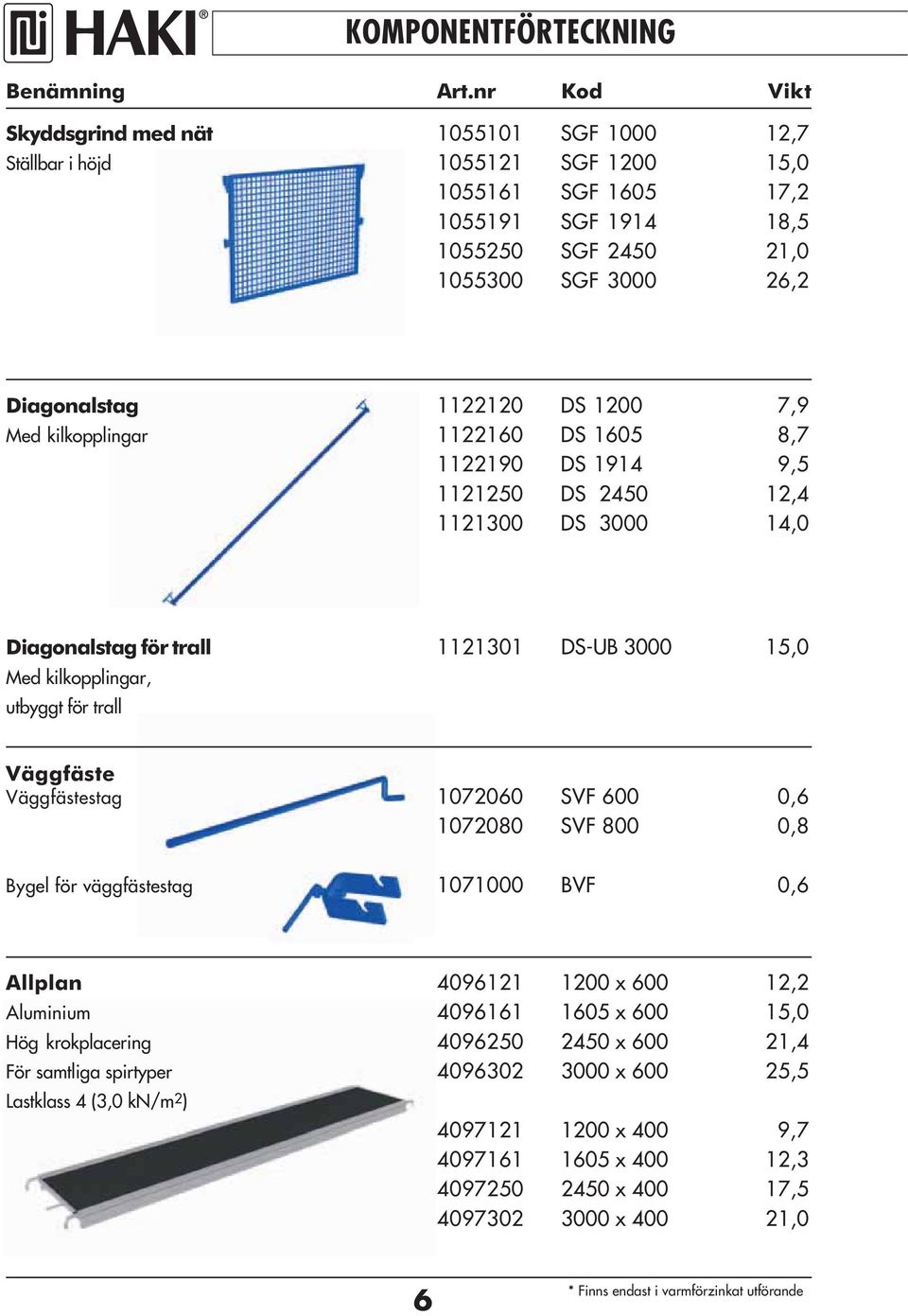

6 KOMPONENTFÖRTECKNING Benämning Art.nr Kod Vikt Skyddsgrind med nät 00 SGF 000 2,7 Ställbar i höjd 02 SGF 200,0 0 SGF 0 7,2 09 SGF 94 8, 020 SGF 240 2,0 000 SGF 000 2,2 Diagonalstag 2220 DS 200 7,9 Med kilkopplingar 220 DS 0 8, DS 94 9, 220 DS 240 2,4 200 DS 000 4,0 Diagonalstag för trall 20 DSUB 000,0 Med kilkopplingar, utbyggt för trall Väggfäste Väggfästestag SVF 00 0, SVF 800 0,8 Bygel för väggfästestag BVF 0, Allplan x 00 2,2 Aluminium x 00,0 Hög krokplacering x 00 2,4 För samtliga spirtyper x 00 2, Lastklass 4 (,0 kn/m 2 ) x 400 9, x 400 2, x 400 7, x 400 2,0 * Finns endast i varmförzinkat utförande

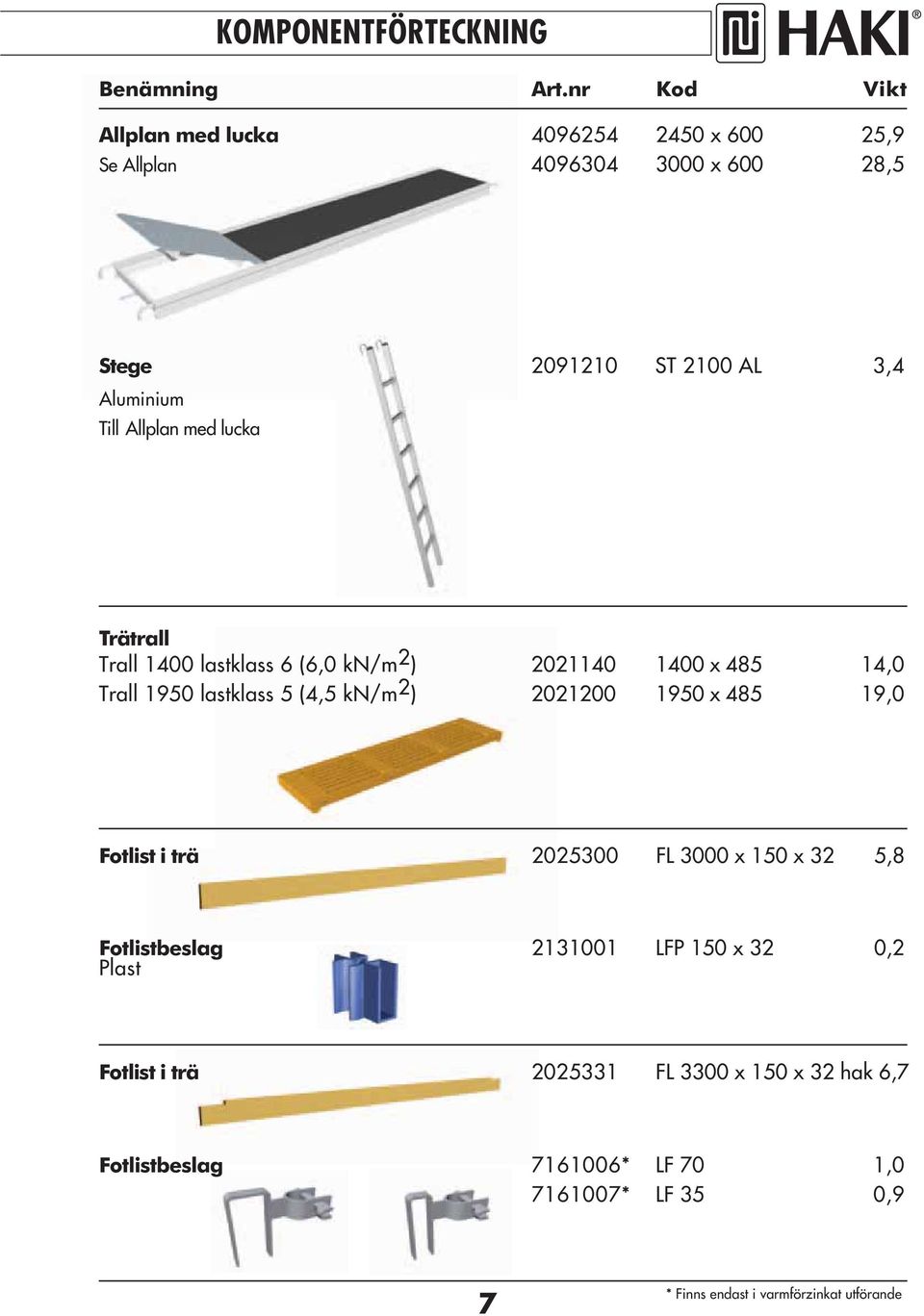

7 KOMPONENTFÖRTECKNING Benämning Art.nr Kod Vikt Allplan med lucka x 00 2,9 Se Allplan x 00 28, Stege ST 200 AL,4 Aluminium Till Allplan med lucka Trätrall Trall 400 lastklass (,0 kn/m 2 ) x 48 4,0 Trall 90 lastklass (4, kn/m 2 ) x 48 9,0 Fotlist i trä FL 000 x 0 x 2,8 Fotlistbeslag 200 LFP 0 x 2 0,2 Plast Fotlist i trä 202 FL 00 x 0 x 2 hak,7 Fotlistbeslag 700* LF 70,0 7007* LF 0,9 7 * Finns endast i varmförzinkat utförande

8 KOMPONENTFÖRTECKNING Benämning Art.nr Kod Vikt Konsol 2024 SK 20 2,0 Utan spirskarv 2040 SK 400 2, Rördiameter 48 mm 2047 SK 40 2,9 200 SK 00, Konsol 200 SK 4,7 Med spirskarv 2070 SK 720, Rördiameter 42 mm Trappa * UTV 2000 x 000 9,7 Stål 200* Handledare UTV 9, Fackverksbalk 700* FBB 00 9, Stål Spiradapter FBB 70000*, Vid kombination med spira FSSH Fackverksbalk FB 400 AL,7 Aluminium 4020 FB 00 AL 24, FB 800 AL 2,2 Övriga tillbehör, se typkontrollintyg nr 4 0 och 4 09 för HAKI Modulställning samt HAKIs monteringsinstruktioner. 8 * Finns endast i varmförzinkat utförande

9 MONTERING Innan monteras kontrollera och plana ut underlaget. Underlaget får ej medge ojämna sättningar. Bärigheten kan förbättras med hjälp av dynplank.. Lägg ut materielen till bottningen längs fasaden. Placera ut bottenskruvarna ca 200 mm ut från fasaden och med de modulmått som skall användas. Skall invändig konsol användas, öka avståndet motsvarande. Största tillåtna avstånd mellan vägg och arbetsplan är 00 mm.. 2. Börja alltid monteringen på den högst belägna punkten. Montera samman de fyra första spirorna med de mellanliggande tvär och längdbalkarna. Balkarna hakas i spirornas nedersta bygelgrupp. Vid spiror med byglar på olika nivåer hakas tvärbalkar i de lägre bygelparen. Lås balkarna Montera skyddsräcksramarna SKRD i s längsled på,0 m:s nivån. Skyddsräcksramarna skall monteras i varje fack och på varje bomlagsnivå på s utsida. Alternativt montera de vertikala diagonalstagen. Fortsätt bottningen med bottenskruvar, spiror, tväroch längdbalkar samt skyddsräcksramar fack för fack. Avväg efterhand med vattenpass i både tvär och längsled och justera med bottenskruvarna. Vid större nivåskillnader anpassa varje enskild spira till underlaget, så att balkarna kommer i våg.

10 MONTERING 4. Montera andra bomlagets tvär och längdbalkar 2,0 m över de först monterade balkarna. Montera HAKI Allplan på tvärbalkarna. Glöm ej att låsa planen. Montera andra omgången med spiror 000 eller 2000 mm. Förse andra bomlaget med skyddsräcksramar SKRD och montera fotlisterna med hjälp av fotlistbeslagen. Glöm ej ändskyddsräcken. 4.. Montera tvär och längdbalkarna på tredje bomlaget samt därefter inplankning, skyddsräck och fotlister. Glöm ej låsningen av balkar och plan. Förankra på ca 4,8 m:s nivån med väggfästestag och byglar. Kontrollera att infästningen i fasaden kan ta upp förekommande krafter... Fortsätt monteringen av följande bomlag enligt ovan. Använd ett godkänt lyfthjälpmedel för transport av materielen. Om stål/aluminiumplank används skall dessa låsas i ytterfacken. I övrigt låser planken varandra. Vid inplankning med ställningsplank skall dessa okas om spännvidden överskrider 2, m.. Demontering sker i omvänd ordning. Ställningsmateriel får ej kastas ner från. 0

11 7. MONTERING Montering av utvändig trappa 7. UTV trappan monteras i ett utvändigt fack med balkarna ERB 720 och ERB 000. Trappan byggs vanligtvis samman med den ordinarie. Om högre bygghöjd skall uppnås, byggs trapptornet upp med separata spiror. Ställ ut bottenskruvarna och montera spirorna. Montera tvärbalkar ERB 720 och ERB 000 i spirornas nedersta bygelgrupp. Montera även tvärbalkarna på andra bomlaget. På övriga nivåer ersätter handledarna längdbalkarna Haka UTV trappans krokar över rören på tvärbalkarna och lås trappan med låsbeslaget. Montera handledaren på,0 m:s nivån och förse den övre gaveln med skyddsräcke SKRDT 720. Montera nästa omgång med spiror, tvärbalkar, trappa och handledare. Skyddsräcke monteras i båda gavlarna Fortsätt monteringen till önskad höjd. På översta nivån monteras utvändigt i en balk ERB 000. På balken monteras en räckestolpe SSK 000 så att en skyddsräcksram SKRD 240 kan monteras mellan stolpe och spira. Alternativt kan LB 000 kombineras med räckestolpe SRS 000. Skyddsräcksramen ger fallskydd på s översta nivå. På övriga nivåer utgör nästkommande trappa tillräckligt skydd.

12 Bottenskruvar Ställningen monteras på bottenskruvar BS vilka är justerbara mellan och 70 mm. Detta innebär att man alltid kan justera spiran så att balkarna kommer i våg. Spiror Spiror med längden 000 alternativt 2000 mm används normalt i. Vid användning av spiror med längden 2000 mm upp till 2 m höjd i minskas den tillåtna bygghöjden med 2,0 m. Kortare spiror än 2000 mm får endast användas som toppspiror. Stagning och väggförankring Vertikal diagonalstagning mellan ytterspirorna skall utföras i vart :e fack och alltid i ytterfacken. Skyddsräcksramar SKRD kan ersätta vertikala diagonalstag, men skall då monteras i varje fack och på varje bomlagsnivå, även i botten. Horisontalstag skall monteras i vart :e fack och alltid i ytterfacken på var 2:e höjdmeter. Förankring till fasad eller motsvarande skall utföras på varje innerspira var 4:e m i höjd. Den lägsta förankringen får monteras maximalt ca 4,8 m över mark. Förankringar som kan uppta horisontalkrafter skall finnas vid minst vart :e spirpar. Dessutom rekommenderas att alltid förankras så högt upp som möjligt. Vid inklädd ställning skall antalet förankringar ökas med hänsyn till vindlasten. Se instruktion för aktuell inklädnad. BELASTNINGSFÖRUTSÄTTNINGAR 2 Balkar Ställningen byggs med ERB eller LB balk som längd och tvärbalk med 2,0 m mellan bomlagen. Varje bomlag skall vara försett med balkar på såväl inner som yttersida. Det nedersta bomlaget skall alltid placeras på lägsta möjliga nivå. Skyddsräcken Inplankade bomlag skall förses med skyddsräcksramar eller tvålediga skyddsräcken och fotlist om fallhöjden är 2,0 m eller mer. Skyddsräckshöjden skall vara minst 90 mm. Använd skyddsräcksram förhöjd SKRDT vid inplankning med trall.

13 BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna spirlaster Vid beräkning av tillåtna bygghöjder för, kan följande tillåtna spirlaster tillämpas för alternativa bomlagsavstånd och förankringsavstånd i höjd. Bomlagsavstånd Förankringsavstånd [m] [m],,0, 2,0 4,0 2,0 2,,0 2,,0,0,0 * Ställningen förstärkt med extra tvärbalkar i bottenbomlaget. Tillåten spirlast för respektive spirtyp [kn] FSSH FSSH FS med extra tvärbalkar* 2, 2,9 2, 40, 4,2 9,9 8,4 8, 20,4 2,,4 4,,4,7 4,4 2,4 24,2 2,7 9,8 0,8 0,9 2, 2, 2, kn = 00 kp Tillåtna balklaster Tillåtna belastningar på balkar monterade i HAKI spiror. Q P P P P P 4 4 (Bild Q) (Bild P) (Bild P) (Bild P4) L L L L 4 L 2 L 4 Balktyp LB 000 LB 200 LB 0 LB 94 LB 240 LB 000 LB 00 LB 4000 ERB 0 ERB 720 ERB 000 ERB 200 ERB 0 ERB 94 ERB 240 ERB 000 Tillåten belastning q [kn/m] 8,,4 7,0,, 4,7 2,4 2,4 9, 8, 2,4 2,7 2,4,8,8,0 Tillåten utbredd last Q [kn] 8, 8,,2 2,4 4,9 4, 8, 9, 2,0 2,0 2,0 2,0 9,9,0 9, 9,0 Tillåten mittpunktslast P [kn] 9, 9,,,2 7, 7, 4, 4,8,0,0,0,0 0,0, 4,7 4, Tillåtna punktlaster P [kn],9,9 4,2 4,7,,,2, 9,8 9,8 9,8 9,8 7, 4,9,,4 Tillåtna punktlaster P 4 [kn] 9, 9,,,2 7, 7, 4, 4,8,0,0,0,0 0,0, 4,7 4, kn = 00 kp

14 BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna bygghöjder Tabellerna gäller HAKI Universal med facklängd 00 mm, bomlagsavstånd 2,0 m samt förankringsavstånd 4,0 m i höjd. Arbete får endast utföras på ett bomlag samtidigt. Inplankningen har beräknats till 20 kg/m 2 respektive 2 kg/m 2 för trall. Stålplank faller inte inom ramen för detta, 28 kg/m 2. Vid murningsarbete enligt traditionell svensk metod, med materialuppläggning enligt AFS 990:2, kan tillåtna bygghöjder enligt lastklass 4 tillämpas. SSHD 000 rekommenderar en minsta fackbredd på,0 m för lastklasserna 4, och. Vid andra facklängder, fackbredder och inplankningsalternativ påverkas den tillåtna bygghöjden. Kontakta HAKIs tekniska avdelning vid dessa tillfällen. Tillåtna bygghöjder för HAKI Universal med spira FSSH Fackbredd [mm] 770 med inplankning 20 kg/m 2 längs 00 med inplankning 20 kg/m 2 längs 20 med inplankning 20 kg/m 2 längs 20 med trall 400 tvärs med trall 90 tvärs Antal inplankade bomlag Lastklass / Tillåten last [kn/m 2 ] 2 4 0,7, 2,0,0 20,8 2,8 0,8 9,8 04,8 9,8 90,8 80,8 4,8 42,8 40,8,8 4,8 9,8 40,8 0,8 90,8,8 0,8 8,8 0,8 02,8 72,8 24,8 02,8 84,8,8 9,8 7,8 2,8 98,8 72,8 28,8 84,8 4,8 20,8 9,8 7,8 2,8 88,8 8,8 28,8 88,8 4,8 24,8 72,8 42,8 8,8 80,8 2,8 28,8 70,8 0,8 22,8 70,8 4,8 20,8 0,8 8,8 2,8 4, 80,8 4,8 0,8 8,8 40,8 20,8 44,8 24,8 4,8 40,8 20,8 2,8 4,8,0 2,8 48,8 24,8 2,8,8 2,8 4,8 kn = 00 kp 4

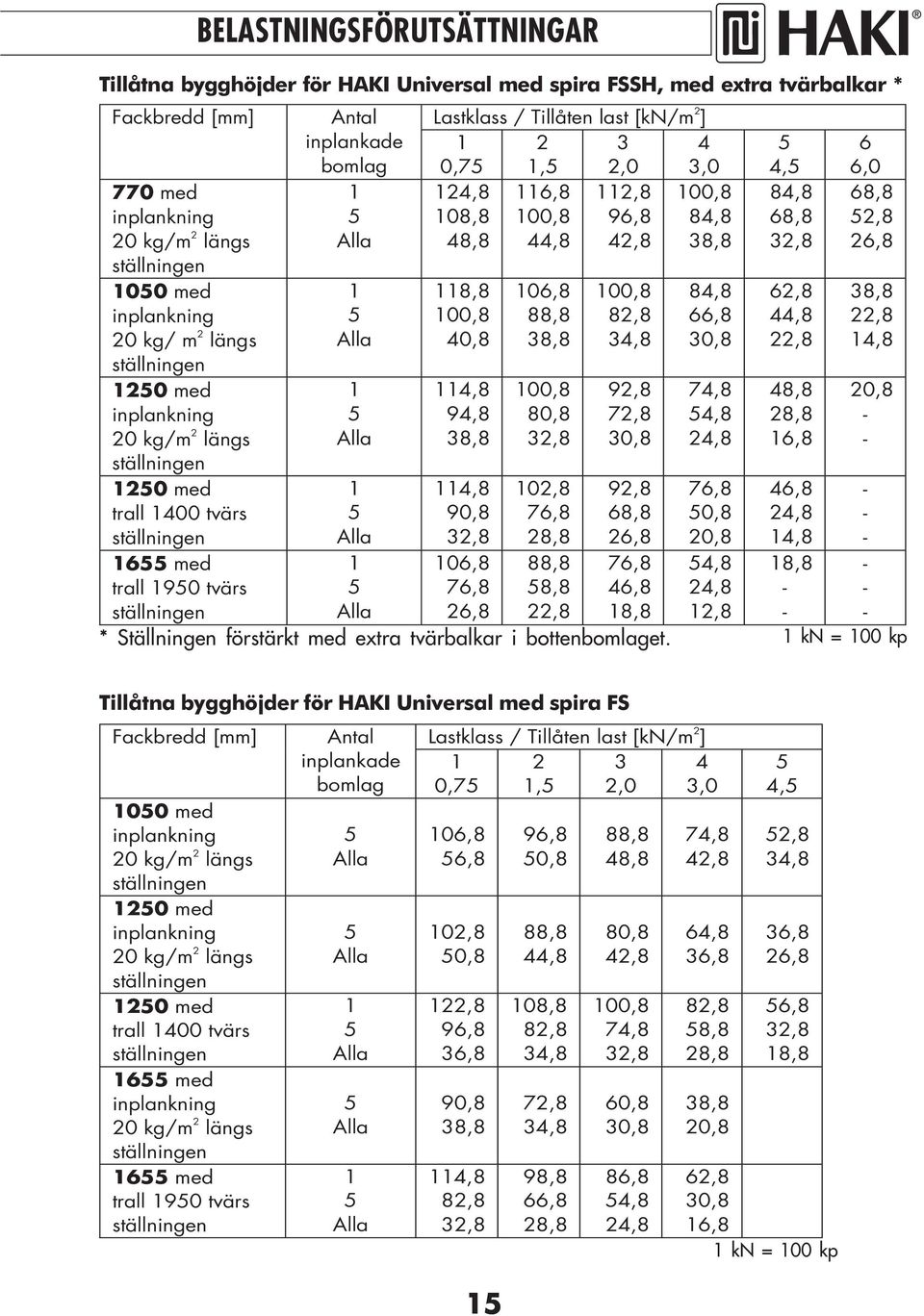

15 Fackbredd [mm] 770 med inplankning 20 kg/m 2 längs 00 med inplankning 20 kg/ m 2 längs 20 med inplankning 20 kg/m 2 längs 20 med trall 400 tvärs med trall 90 tvärs BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna bygghöjder för HAKI Universal med spira FSSH, med extra tvärbalkar * Antal inplankade bomlag Lastklass / Tillåten last [kn/m 2 ] 2 4 0,7, 2,0,0 24,8,8 2,8 00,8 08,8 00,8 9,8 84,8 48,8 44,8 42,8 8,8 8,8 00,8 40,8 4,8 94,8 8,8 4,8 90,8 2,8 0,8 7,8 2,8 0,8 88,8 8,8 00,8 80,8 2,8 02,8 7,8 28,8 88,8 8,8 22,8 00,8 82,8 4,8 92,8 72,8 0,8 92,8 8,8 2,8 7,8 4,8 8,8 * Ställningen förstärkt med extra tvärbalkar i bottenbomlaget. 84,8,8 0,8 74,8 4,8 24,8 7,8 0,8 20,8 4,8 24,8 2,8 4, 84,8 8,8 2,8 2,8 44,8 22,8 48,8 28,8,8 4,8 24,8 4,8 8,8,0 8,8 2,8 2,8 8,8 22,8 4,8 20,8 kn = 00 kp Tillåtna bygghöjder för HAKI Universal med spira FS Fackbredd [mm] 00 med inplankning 20 kg/m 2 längs 20 med inplankning 20 kg/m 2 längs 20 med trall 400 tvärs med inplankning 20 kg/m 2 längs med trall 90 tvärs Antal inplankade bomlag Lastklass / Tillåten last [kn/m 2 ] 2 4 0,7, 2,0,0 0,8,8 02,8 0,8 22,8 9,8,8 90,8 8,8 4,8 82,8 2,8 9,8 0,8 88,8 44,8 08,8 82,8 4,8 72,8 4,8 98,8,8 28,8 88,8 48,8 80,8 42,8 00,8 74,8 2,8 0,8 0,8 8,8 4,8 24,8 74,8 42,8 4,8,8 82,8 8,8 28,8 8,8 20,8 4, 2,8 4,8,8 2,8,8 2,8 8,8 2,8 0,8,8 kn = 00 kp

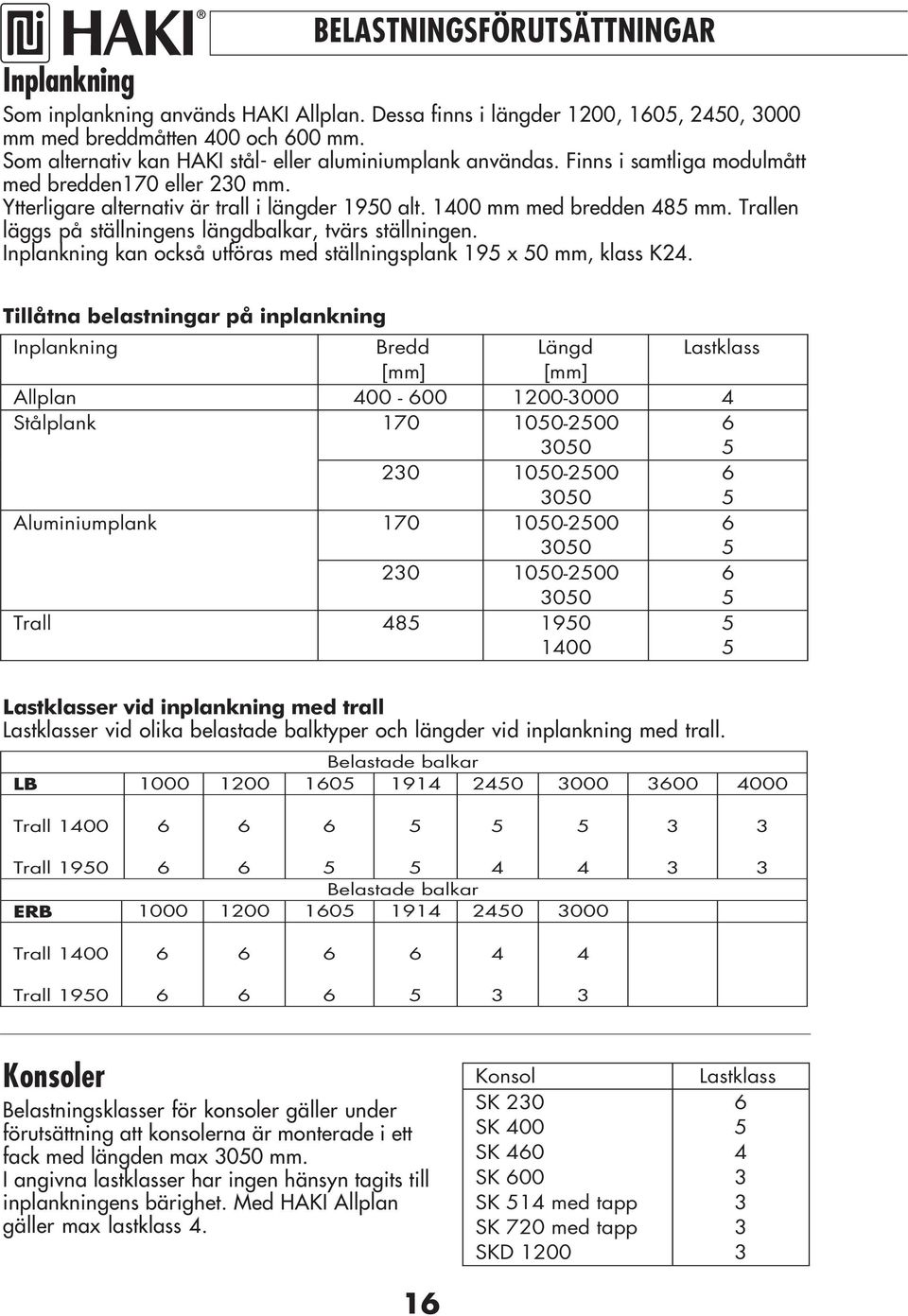

16 BELASTNINGSFÖRUTSÄTTNINGAR Inplankning Som inplankning används HAKI Allplan. Dessa finns i längder 200, 0, 240, 000 mm med breddmåtten 400 och 00 mm. Som alternativ kan HAKI stål eller aluminiumplank användas. Finns i samtliga modulmått med bredden70 eller 20 mm. Ytterligare alternativ är trall i längder 90 alt. 400 mm med bredden 48 mm. Trallen läggs på s längdbalkar, tvärs. Inplankning kan också utföras med ställningsplank 9 x 0 mm, klass K24. Tillåtna belastningar på inplankning Inplankning Bredd Längd Lastklass [mm] [mm] Allplan Stålplank Aluminiumplank Trall Lastklasser vid inplankning med trall Lastklasser vid olika belastade balktyper och längder vid inplankning med trall. Belastade balkar LB Trall 400 Trall Belastade balkar ERB Trall Trall 90 Konsoler Belastningsklasser för konsoler gäller under förutsättning att konsolerna är monterade i ett fack med längden max 00 mm. I angivna lastklasser har ingen hänsyn tagits till inplankningens bärighet. Med HAKI Allplan gäller max lastklass 4. Konsol SK 20 SK 400 SK 40 SK 00 SK 4 med tapp SK 720 med tapp SKD 200 Lastklass 4

17 BELASTNINGSFÖRUTSÄTTNINGAR Tillträdesled Tillträdesled utgörs normalt av HAKI UTV trappa som monteras på s utsida, med härför avsedda komponenter. Ställning med UTV trappa monterad utvändigt med två extra spiror får byggas till följande höjder. Material får inte placeras i detta fack utan att bärförmågan särskilt kontrolleras. Fackbredd Lastklass Tillåten bygghöjd för respektive spirtyp [m] [mm] FSSH FS 20 24,8 40,8 4 8,8 20,8 Alternativt kan HAKI Trapptorn användas, se typkontrollintyg 4 0. Fackverksbalkar Fackverksbalk i stål Fackverksbalk i stål FBB 00 är avpassad för att kunna bygga vidare uppåt med två facklängder 00 mm. Vid montering av fackverksbalkarna är det av stor vikt att man vippavstyvar dessa genom att montera en balk i fästet mitt på balken. Fackverksbalken i stål monteras till s spiror genom att man hakar fast den över två bygelgrupper. Fackverksbalkar i aluminium Fackverksbalkar i aluminium monteras till med hjälp av variabla kopplingar KV 48x48. Höjden på fackverksbalkarna är 40 mm. Tillåtna belastningar fackverksbalkar Fackverksbalk Tillåten belastning q [kn/m] (Bild Q) (Bild P) (Bild P) Tillåten utbredd last Q [kn] 7 Tillåten mittpunktslast P [kn] Tillåtna punktlaster P [kn] Stål FBB 00 2,9 7,7 2, Aluminium FB 400 AL FB 00 AL FB 800 AL 2,9,77,09 Q,7 0, 8,7 P,,9 P P L L L,8 kn = 00 kp

18

19

20 Checklista för ställningskontroll Underlaget kontrollerat med hänsyn till bärighet Avstånd till vägg e.d. så litet som möjligt Ställningen avvägd vågrät och lodrät Komponenter rätt monterade och låsta Stagning rätt utförd Förankring med rätt antal och placering Inplankning rätt utförd Skyddsräcke med fotlist vid fallhöjd två meter eller mer Lämplig tillträdesled till Ställningen utförd i rätt lastklass HAKI AB är certifierat enligt ISO 900:2000 HAKI AB SE280 Sibbhult, Sweden Tel Fax info@haki.se HAKI SE P00004 Tryck Holmbergs i Malmö 2004
