1 MONTERINGS INSTRUKTION HAKI AB 010

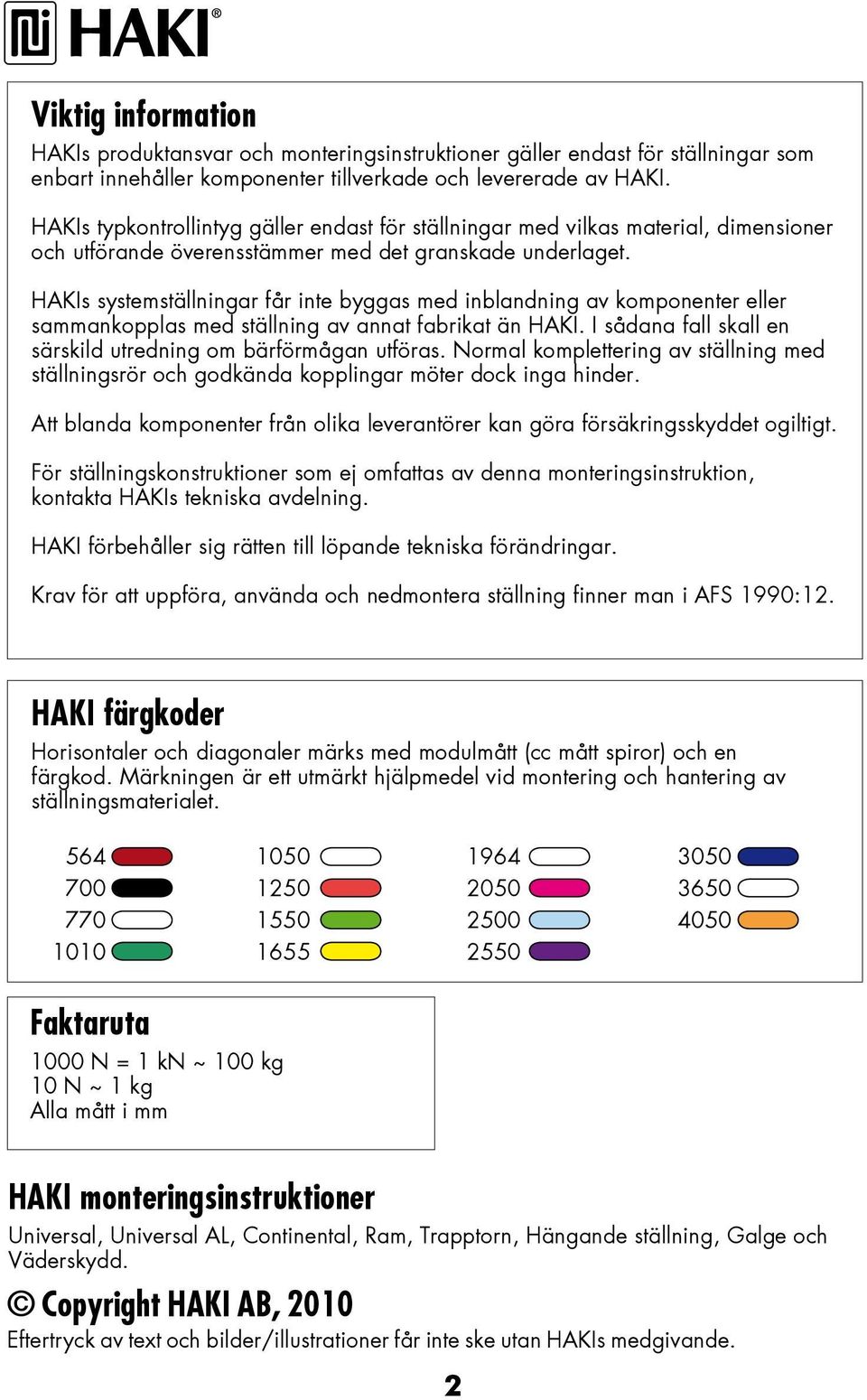

2 Viktig information HAKIs produktansvar och monteringsinstruktioner gäller endast för ställningar som enbart innehåller komponenter tillverkade och levererade av HAKI. HAKIs typkontrollintyg gäller endast för ställningar med vilkas material, dimensioner och utförande överensstämmer med det granskade underlaget. HAKIs systemställningar får inte byggas med inblandning av komponenter eller sammankopplas med ställning av annat fabrikat än HAKI. I sådana fall skall en särskild utredning om bärförmågan utföras. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. Att blanda komponenter från olika leverantörer kan göra försäkringsskyddet ogiltigt. För ställningskonstruktioner som ej omfattas av denna monteringsinstruktion, kontakta HAKIs tekniska avdelning. HAKI förbehåller sig rätten till löpande tekniska förändringar. Krav för att uppföra, använda och nedmontera ställning finner man i AFS 1990:1. HAKI färgkoder Horisontaler och diagonaler märks med modulmått (cc mått spiror) och en färgkod. Märkningen är ett utmärkt hjälpmedel vid montering och hantering av ställningsmaterialet Faktaruta 1000 N = 1 kn ~ 100 kg 10 N ~ 1 kg Alla mått i mm HAKI monteringsinstruktioner Universal, Universal AL, Continental, Ram, Trapptorn, Hängande ställning, Galge och Väderskydd. Copyright HAKI AB, 010 Eftertryck av text och bilder/illustrationer får inte ske utan HAKIs medgivande.

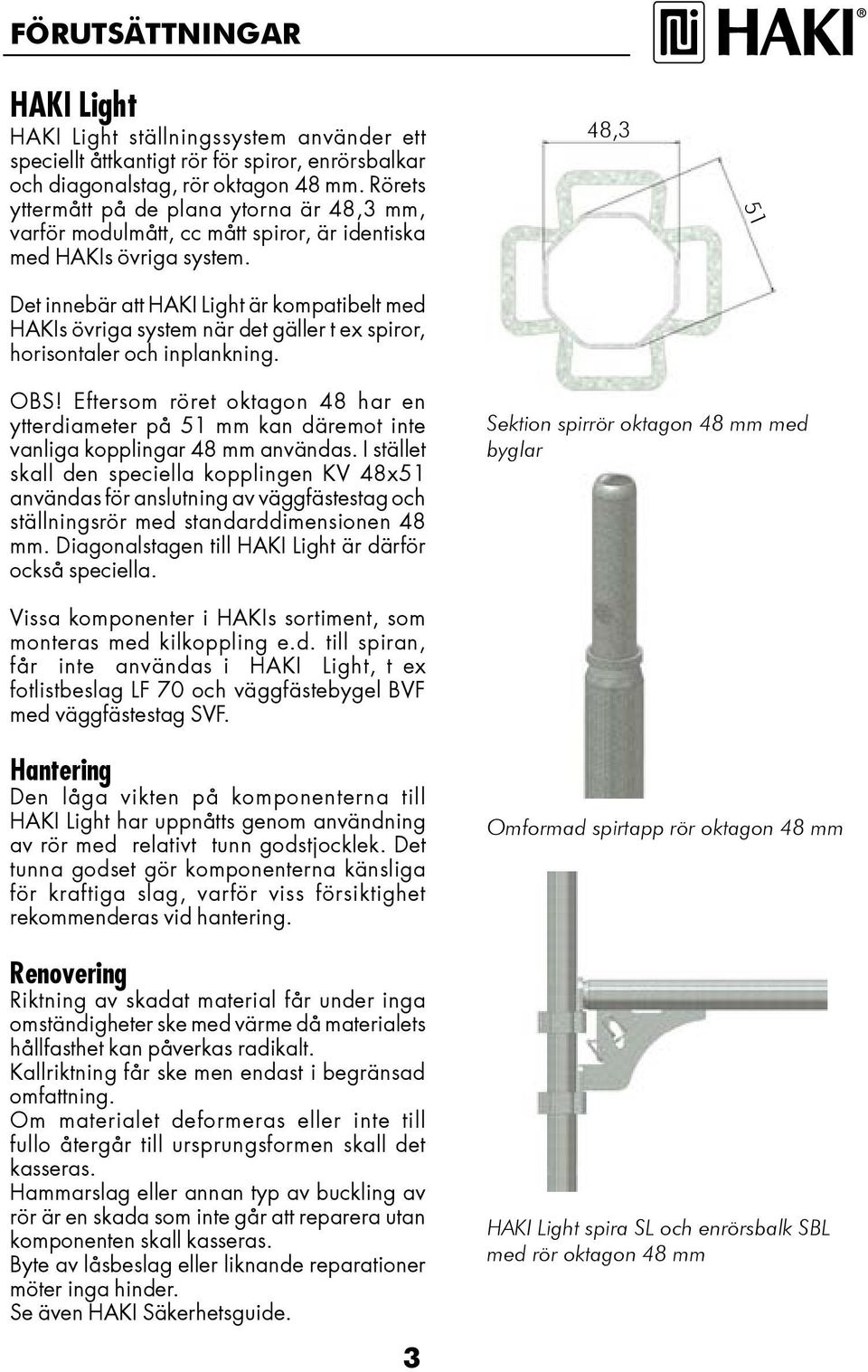

3 FÖRUTSÄTTNINGAR HAKI Light HAKI Light ställningssystem använder ett speciellt åttkantigt rör för spiror, enrörsbalkar och diagonalstag, rör oktagon 8 mm. Rörets yttermått på de plana ytorna är 8, mm, varför modulmått, cc mått spiror, är identiska med HAKIs övriga system. Det innebär att HAKI Light är kompatibelt med HAKIs övriga system när det gäller t ex spiror, horisontaler och inplankning. 8, 1 OBS! Eftersom röret oktagon 8 har en ytterdiameter på 1 mm kan däremot inte vanliga kopplingar 8 mm användas. I stället skall den speciella kopplingen KV 8x1 användas för anslutning av väggfästestag och ställningsrör med standarddimensionen 8 mm. Diagonalstagen till HAKI Light är därför också speciella. Sektion spirrör oktagon 8 mm med byglar Vissa komponenter i HAKIs sortiment, som monteras med kilkoppling e.d. till spiran, får inte användas i HAKI Light, t ex fotlistbeslag LF 70 och väggfästebygel BVF med väggfästestag SVF. Hantering Den låga vikten på komponenterna till HAKI Light har uppnåtts genom användning av rör med relativt tunn godstjocklek. Det tunna godset gör komponenterna känsliga för kraftiga slag, varför viss försiktighet rekommenderas vid hantering. Renovering Riktning av skadat material får under inga omständigheter ske med värme då materialets hållfasthet kan påverkas radikalt. Kallriktning får ske men endast i begränsad omfattning. Om materialet deformeras eller inte till fullo återgår till ursprungsformen skall det kasseras. Hammarslag eller annan typ av buckling av rör är en skada som inte går att reparera utan komponenten skall kasseras. Byte av låsbeslag eller liknande reparationer möter inga hinder. Se även HAKI Säkerhetsguide. Omformad spirtapp rör oktagon 8 mm HAKI Light spira SL och enrörsbalk SBL med rör oktagon 8 mm

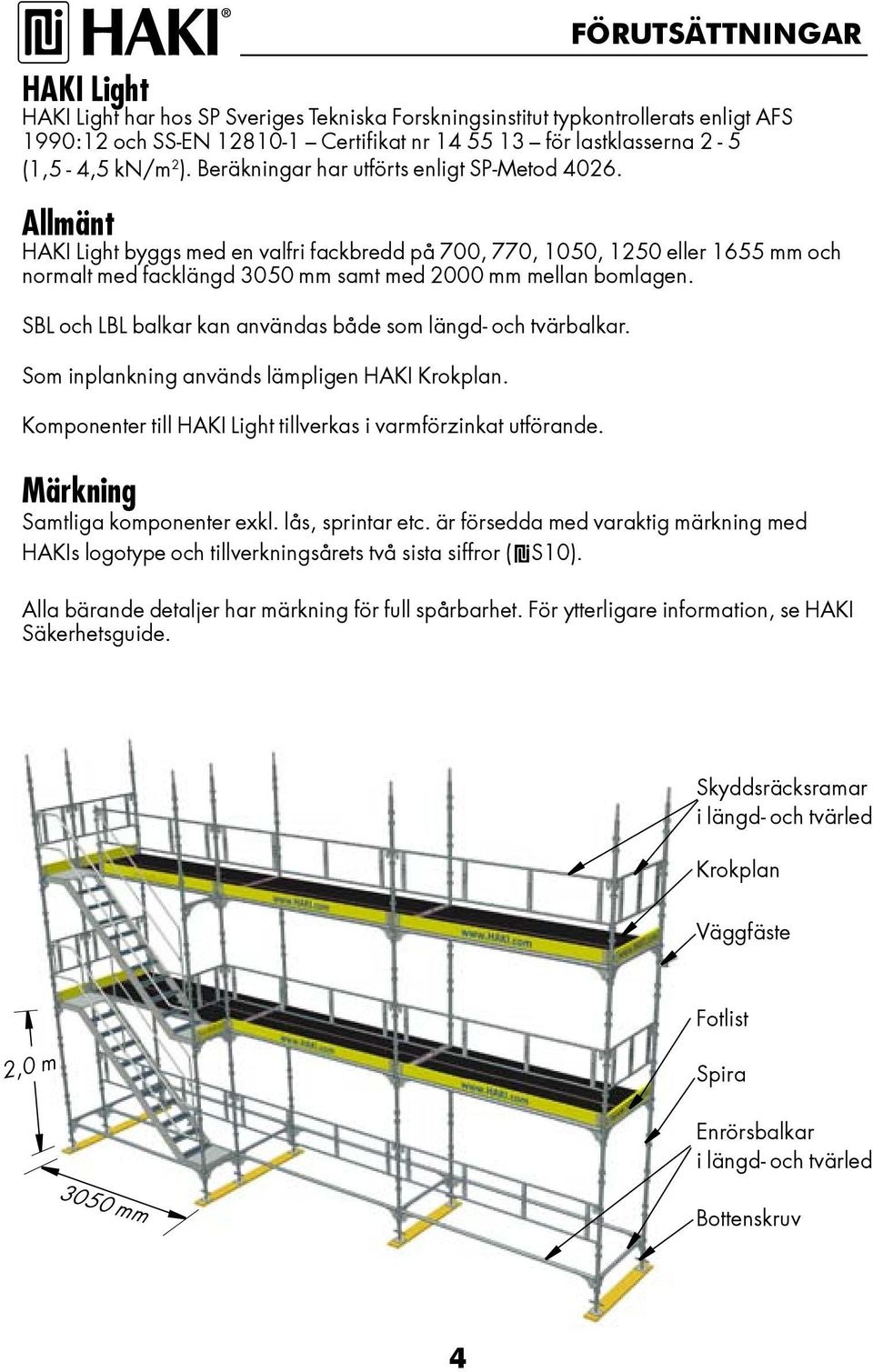

4 FÖRUTSÄTTNINGAR HAKI Light HAKI Light har hos SP Sveriges Tekniska Forskningsinstitut typkontrollerats enligt AFS 1990:1 och SSEN Certifikat nr 1 1 för lastklasserna (1,, kn/m ). Beräkningar har utförts enligt SPMetod 0. Allmänt HAKI Light byggs med en valfri fackbredd på 700, 770, 100, 10 eller 1 mm och normalt med facklängd 00 mm samt med 000 mm mellan bomlagen. SBL och LBL balkar kan användas både som längd och tvärbalkar. Som inplankning används lämpligen HAKI Krokplan. Komponenter till HAKI Light tillverkas i varmförzinkat utförande. Märkning Samtliga komponenter exkl. lås, sprintar etc. är försedda med varaktig märkning med HAKIs logotype och tillverkningsårets två sista siffror ( S10). Alla bärande detaljer har märkning för full spårbarhet. För ytterligare information, se HAKI Säkerhetsguide. Skyddsräcksramar i längd och tvärled Krokplan Väggfäste Fotlist,0 m Spira Enrörsbalkar i längd och tvärled 00 mm Bottenskruv

5 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Bottenskruv BS ,0 Justerbar BS = 70 mm Spira SL SL ,0 Spirskarv med tapp SL ,7 Byglar på samma nivå SL , Rör oktagon 8 mm SL , SL ,0 Sprint till spirskarv , Stål Ø 1 mm För förstärkning av spirskarv vid 11 0, draglast t ex vid hängande ställning, lyft eller ställning för väderskyddstak. Enrörsbalk SBL SBL 700, Med fjäderlås SBL ,7 Rör oktagon 8 mm SBL ,8 SBL , SBL , SBL ,7 SBL , SBL 1 701, SBL ,0 SBL ,1 SBL ,9 SBL 0 70,0 SBL ,9 Längdbalk LB/LBL LB ,0 Med fjäderlås LB ,0 Rördiameter mm LBL ,0

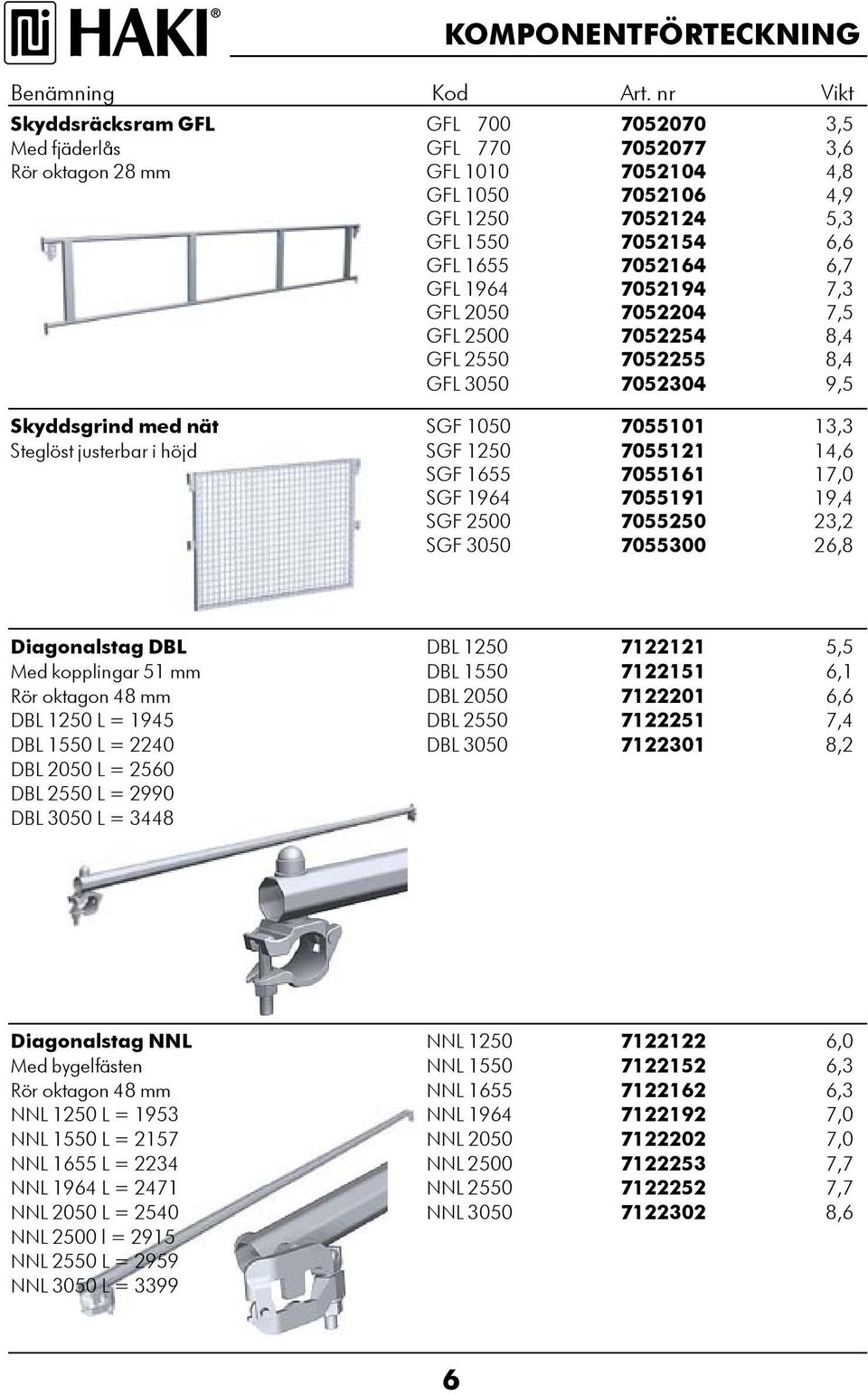

6 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Skyddsräcksram GFL GFL , Med fjäderlås GFL , Rör oktagon 8 mm GFL ,8 GFL ,9 GFL , GFL , GFL 1 701,7 GFL , GFL , GFL , GFL , GFL , Skyddsgrind med nät SGF , Steglöst justerbar i höjd SGF , SGF ,0 SGF , SGF , SGF ,8 Diagonalstag DBL DBL , Med kopplingar 1 mm DBL ,1 Rör oktagon 8 mm DBL , DBL 10 L = 19 DBL , DBL 10 L = 0 DBL , DBL 00 L = 0 DBL 0 L = 990 DBL 00 L = 8 Diagonalstag NNL NNL ,0 Med bygelfästen NNL , Rör oktagon 8 mm NNL 1 711, NNL 10 L = 19 NNL ,0 NNL 10 L = 17 NNL ,0 NNL 1 L = NNL ,7 NNL 19 L = 71 NNL ,7 NNL 00 L = 0 NNL , NNL 00 l = 91 NNL 0 L = 99 NNL 00 L = 99

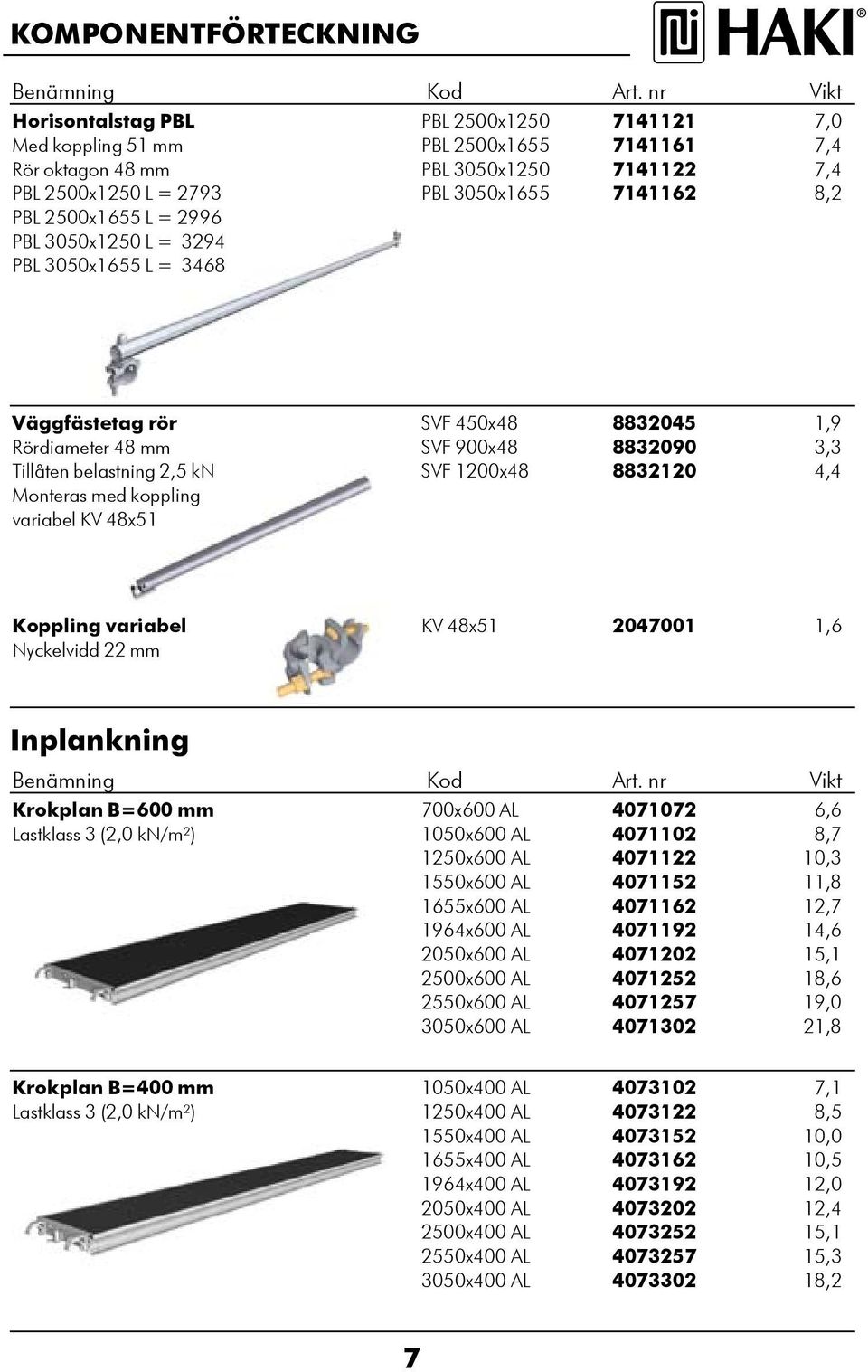

7 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Horisontalstag PBL PBL 00x ,0 Med koppling 1 mm PBL 00x , Rör oktagon 8 mm PBL 00x , PBL 00x10 L = 79 PBL 00x , PBL 00x1 L = 99 PBL 00x10 L = 9 PBL 00x1 L = 8 Väggfästetag rör SVF 0x ,9 Rördiameter 8 mm SVF 900x , Tillåten belastning, kn SVF 100x8 8810, Monteras med koppling variabel KV 8x1 Koppling variabel KV 8x , Nyckelvidd mm Inplankning Benämning Kod Art. nr Vikt Krokplan B=00 mm 700x00 AL 07107, Lastklass (,0 kn/m²) 100x00 AL ,7 10x00 AL , 10x00 AL ,8 1x00 AL ,7 19x00 AL , 00x00 AL ,1 00x00 AL , 0x00 AL ,0 00x00 AL ,8 Krokplan B=00 mm 100x00 AL ,1 Lastklass (,0 kn/m²) 10x00 AL 071 8, 10x00 AL ,0 1x00 AL , 19x00 AL ,0 00x00 AL 070 1, 00x00 AL 07 1,1 0x00 AL 077 1, 00x00 AL , 7

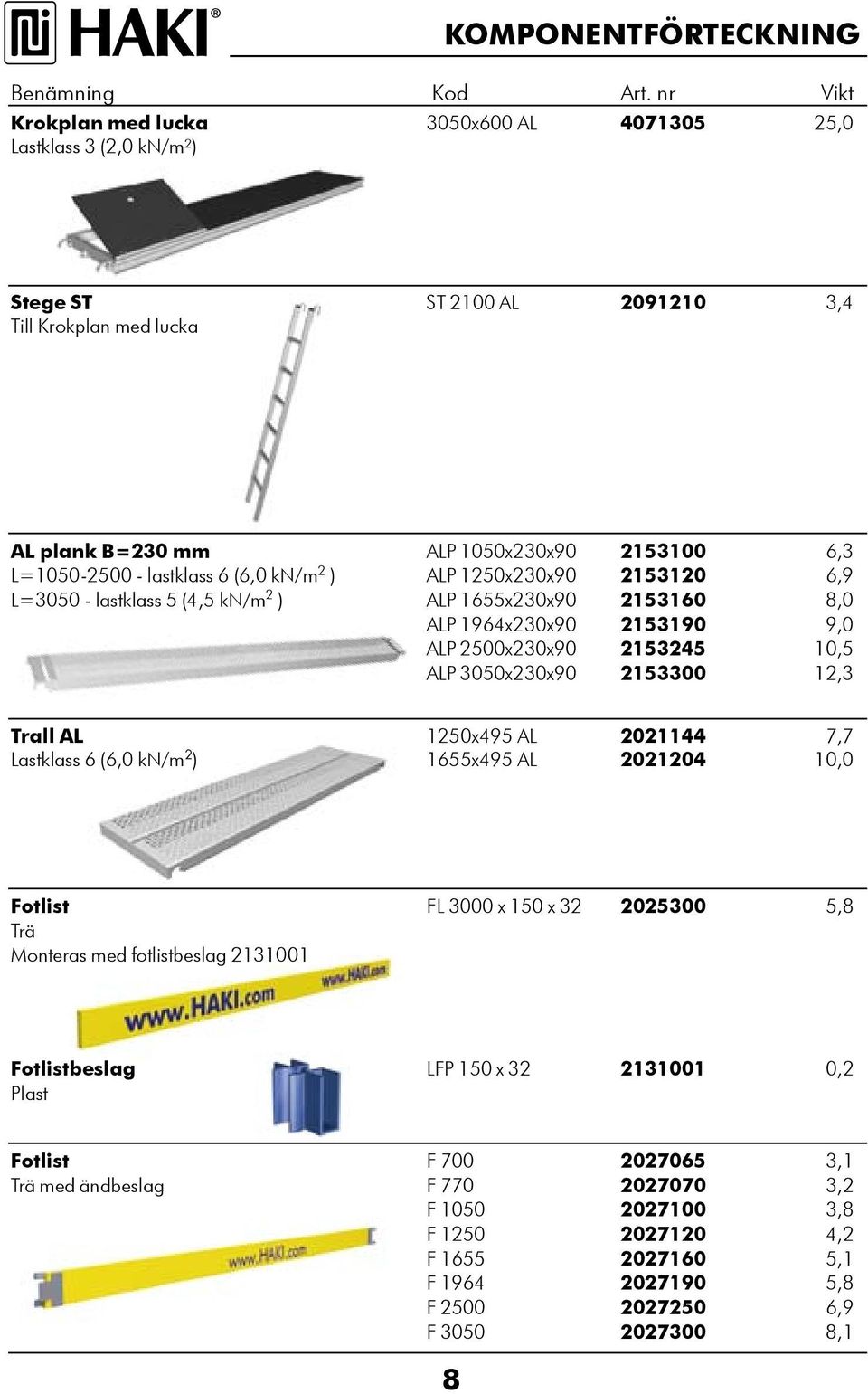

8 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Krokplan med lucka 00x00 AL 0710,0 Lastklass (,0 kn/m²) Stege ST ST 100 AL 09110, Till Krokplan med lucka AL plank B=0 mm ALP 100x0x , L=10000 lastklass (,0 kn/m ) ALP 10x0x90 110,9 L=00 lastklass (, kn/m ) ALP 1x0x ,0 ALP 19x0x ,0 ALP 00x0x , ALP 00x0x , Trall AL 10x9 AL 011 7,7 Lastklass (,0 kn/m ) 1x9 AL ,0 Fotlist FL 000 x 10 x 000,8 Trä Monteras med fotlistbeslag Fotlistbeslag LFP 10 x , Plast Fotlist F ,1 Trä med ändbeslag F , F ,8 F , F ,1 F ,8 F ,9 F ,1 8

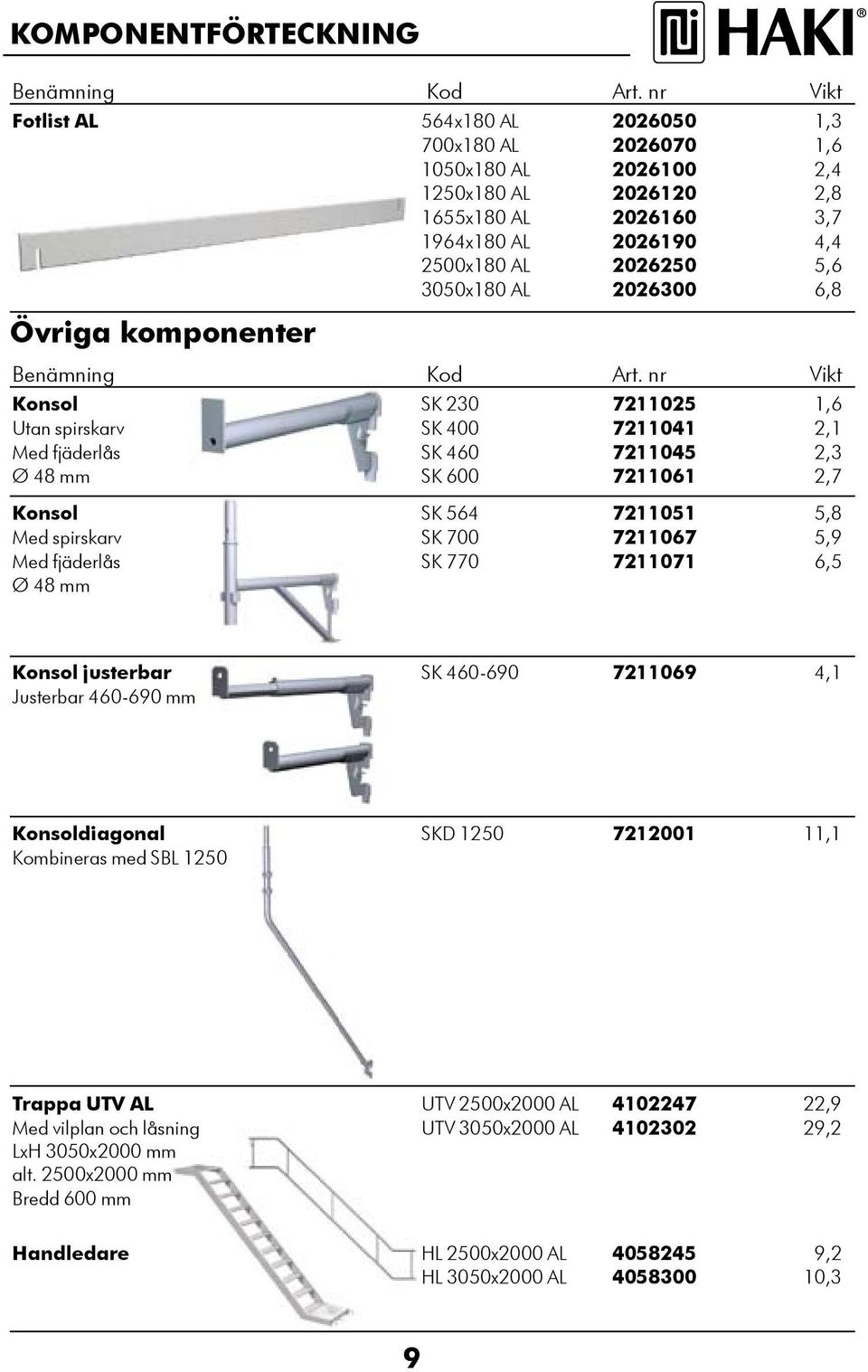

9 Komponentförteckning Benämning Kod Art. nr Vikt Fotlist AL x180 AL 000 1, 700x180 AL , 100x180 AL 0100, 10x180 AL 010,8 1x180 AL 010,7 19x180 AL 0190, 00x180 AL 00, 00x180 AL 000,8 Övriga komponenter Benämning Kod Art. nr Vikt Konsol SK , Utan spirskarv SK ,1 Med fjäderlås SK , Ø 8 mm SK ,7 Konsol SK 71101,8 Med spirskarv SK ,9 Med fjäderlås SK , Ø 8 mm Konsol justerbar SK ,1 Justerbar 090 mm Konsoldiagonal SKD ,1 Kombineras med SBL 10 Trappa UTV AL UTV 00x000 AL 107,9 Med vilplan och låsning UTV 00x000 AL 100 9, LxH 00x000 mm alt. 00x000 mm Bredd 00 mm Handledare HL 00x000 AL 08 9, HL 00x000 AL , 9

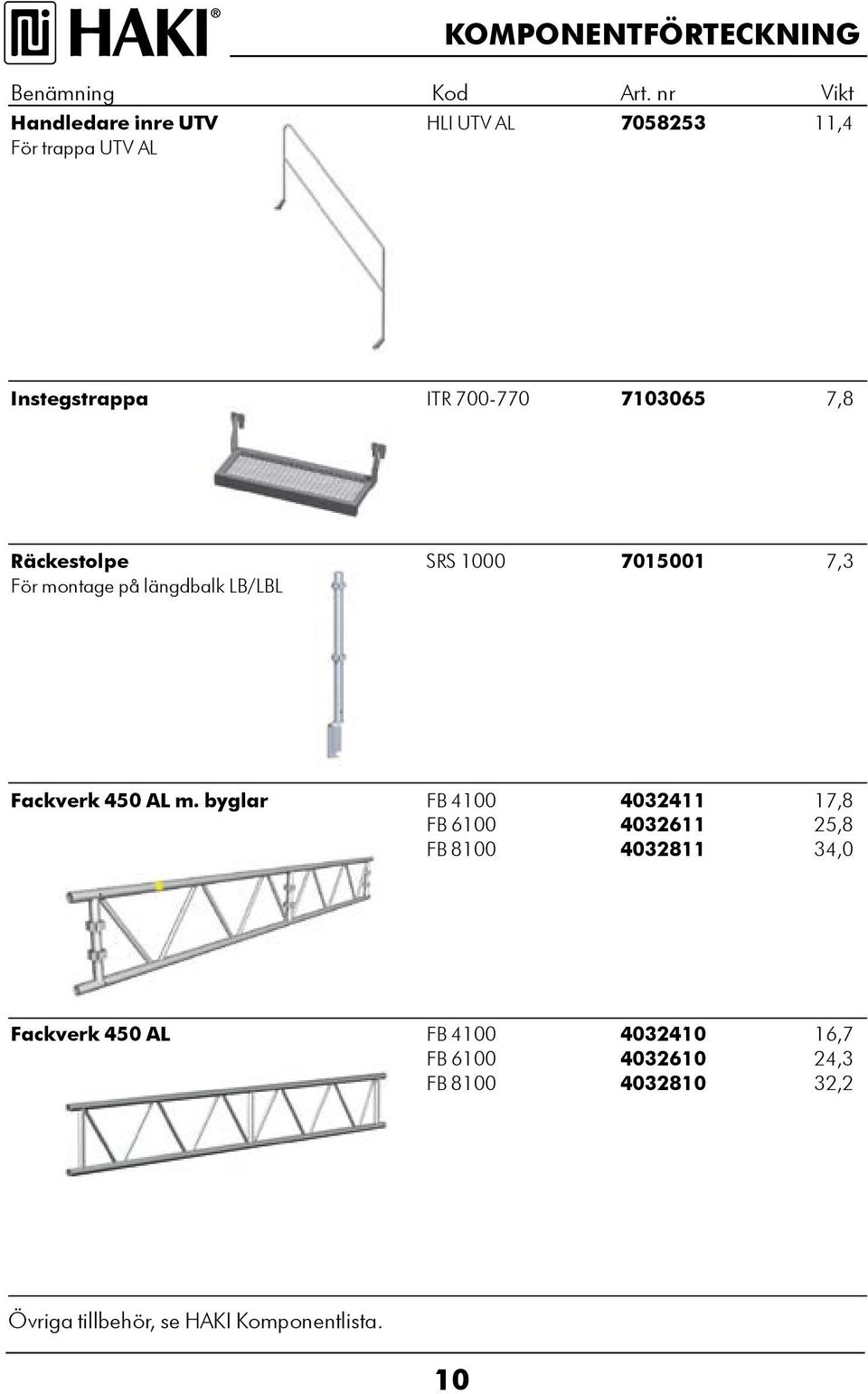

10 Komponentförteckning Benämning Kod Art. nr Vikt Handledare inre UTV HLI UTV AL , För trappa UTV AL Instegstrappa ITR ,8 Räckestolpe SRS , För montage på längdbalk LB/LBL Fackverk 0 AL m. byglar FB ,8 FB ,8 FB ,0 Fackverk 0 AL FB ,7 FB , FB , Övriga tillbehör, se HAKI Komponentlista. 10

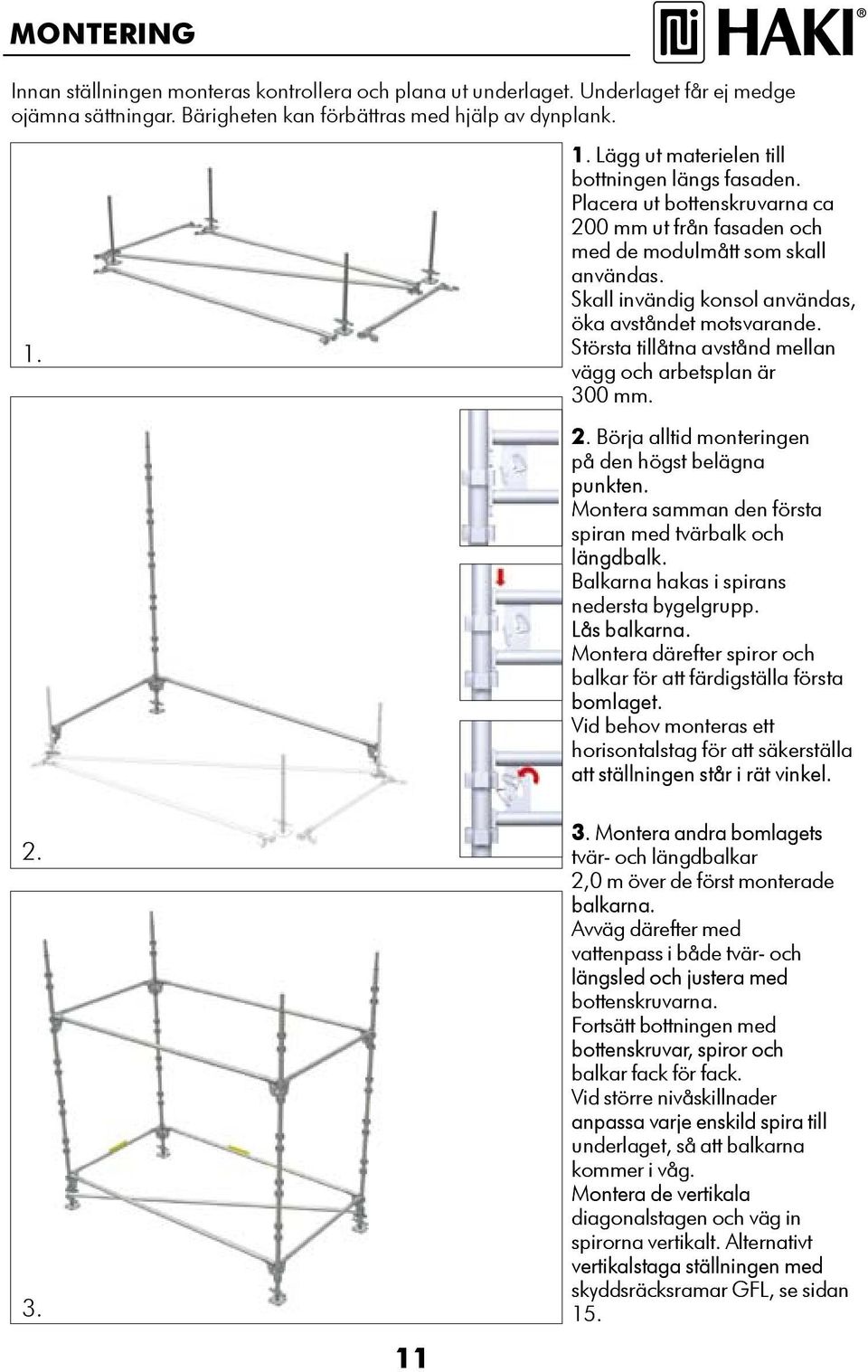

11 MONTERING Innan ställningen monteras kontrollera och plana ut underlaget. Underlaget får ej medge ojämna sättningar. Bärigheten kan förbättras med hjälp av dynplank Lägg ut materielen till bottningen längs fasaden. Placera ut bottenskruvarna ca 00 mm ut från fasaden och med de modulmått som skall användas. Skall invändig konsol användas, öka avståndet motsvarande. Största tillåtna avstånd mellan vägg och arbetsplan är 00 mm.. Börja alltid monteringen på den högst belägna punkten. Montera samman den första spiran med tvärbalk och längdbalk. Balkarna hakas i spirans nedersta bygelgrupp. Lås balkarna. Montera därefter spiror och balkar för att färdigställa första bomlaget. Vid behov monteras ett horisontalstag för att säkerställa att ställningen står i rät vinkel Montera andra bomlagets tvär och längdbalkar,0 m över de först monterade balkarna. Avväg därefter med vattenpass i både tvär och längsled och justera med bottenskruvarna. Fortsätt bottningen med bottenskruvar, spiror och balkar fack för fack. Vid större nivåskillnader anpassa varje enskild spira till underlaget, så att balkarna kommer i våg. Montera de vertikala diagonalstagen och väg in spirorna vertikalt. Alternativt vertikalstaga ställningen med skyddsräcksramar GFL, se sidan 1.

12 MONTERING. Montera HAKI Krokplan på tvärbalkarna. Glöm ej att låsa planen. Montera HAKI Krokplan på tvärbalkarna. Glöm ej att låsa planen. Montera andra omgången spiror. Förse andra bomlaget med skyddsräcksramar GFL och montera fotlisterna. Glöm ej ändskyddsräcken... Montera tvär och längdbalkarna på tredje bomlaget samt därefter inplankning, skyddsräck och fotlister. Glöm ej låsningen av balkar och plan. Förankra ställningen på ca,8 m:s nivån med väggfästen. Kontrollera att infästningen i fasaden kan ta upp förekommande krafter Fortsätt monteringen av följande bomlag enligt ovan. Använd ett godkänt lyfthjälpmedel för transport av materielen. Om aluminium/stålplank används skall dessa låsas i ytterfacken. I övrigt låser planken varandra. Vid inplankning med ställningsplank skall dessa okas om spännvidden överskrider, m. Demontering sker i omvänd ordning. OBS! Ställningsmateriel får ej kastas ner från ställningen.

13 Montering Utvändig trappa 7. UTV trappan monteras i ett utvändigt fack med balkarna SBL 700 och SBL 00. Trappan byggs vanligtvis samman med den ordinarie ställningen. Om högre bygghöjd skall uppnås, byggs trapptornet upp med separata spiror. Ställ ut bottenskruvarna och montera spirorna. Montera balkar SBL 700 och SBL 00 i spirornas nedersta bygelgrupp. Montera även tvärbalkarna på andra bomlaget. På övriga nivåer ersätter handledarna längdbalkarna. 8. Haka UTV trappans krokar över rören på tvärbalkarna och lås trappan med låsbeslaget. Montera handledaren på 1,0 m:s nivån och förse den övre gaveln med skyddsräcke GFL 700 och fotlist. Montera nästa omgång med spiror, tvärbalkar, trappa, handledare, skyddsräcksramar och fotlister. 9. Fortsätt monteringen till önskad höjd enligt ovan. På översta nivån monteras utvändigt i ställningen en balk LBL 00. På balken monteras en räckestolpe SRS 1000 så att en skyddsräcksram GFL 00 kan monteras mellan stolpe och spira. Skyddsräcksramen ger fallskydd på ställningens översta nivå. På övriga nivåer utgör nästkommande trappa tillräckligt skydd. Dock kan handledare inre HLI UTV AL monteras invändigt på trapplöpen. 9. 1

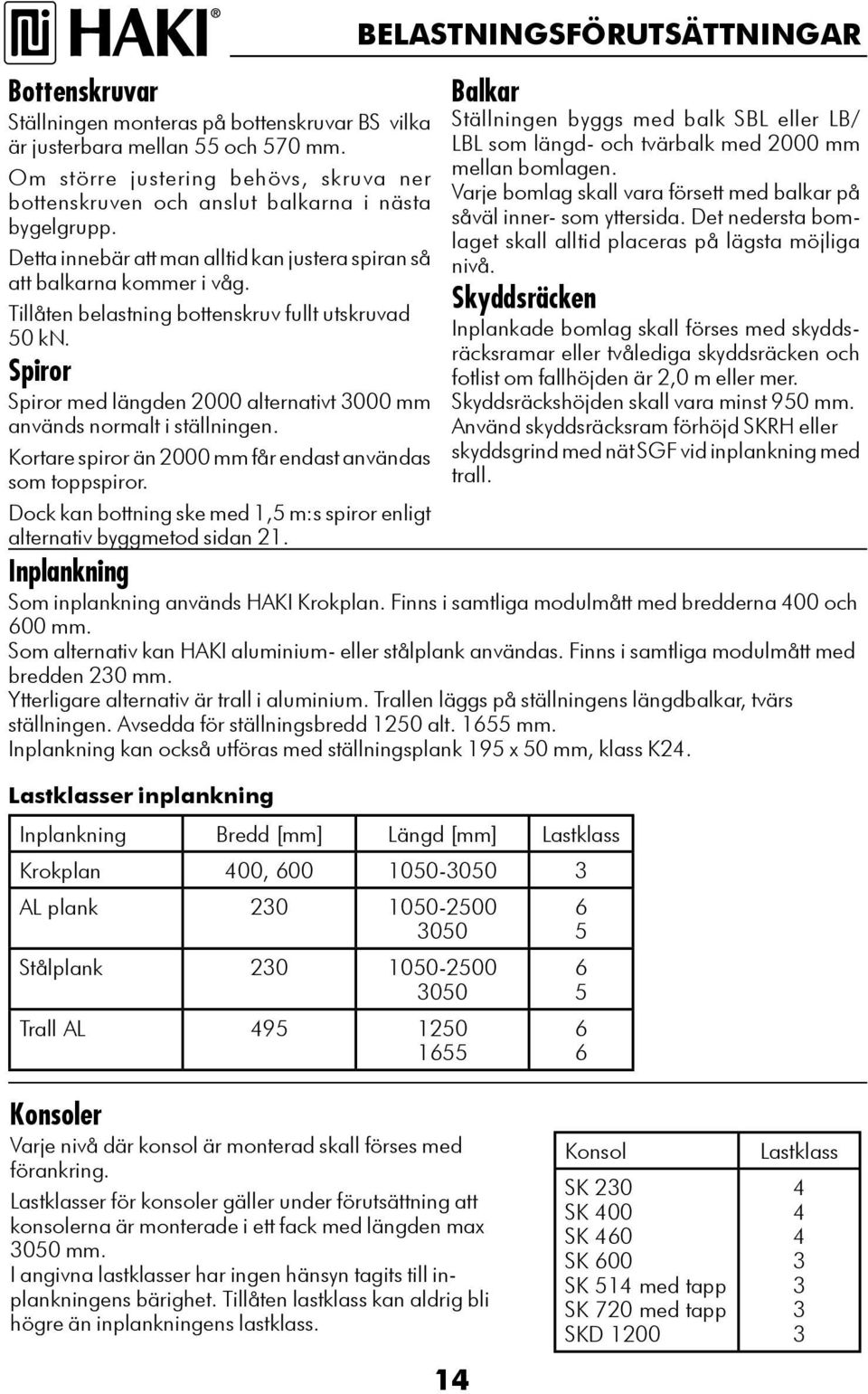

14 Bottenskruvar Ställningen monteras på bot tenskruvar BS vilka är justerbara mellan och 70 mm. Om större justering behövs, skruva ner bottenskruven och anslut balkarna i nästa bygelgrupp. Detta innebär att man alltid kan justera spiran så att balkarna kommer i våg. Tillåten belastning bottenskruv fullt utskruvad 0 kn. Spiror Spiror med längden 000 alternativt 000 mm an vänds normalt i ställningen. Kortare spiror än 000 mm får endast användas som toppspiror. Dock kan bottning ske med 1, m:s spiror enligt alternativ byggmetod sidan 1. BELASTNINGSFÖRUTSÄTTNINGAR Inplankning Som inplankning används HAKI Krokplan. Finns i samtliga modulmått med bredderna 00 och 00 mm. Som alternativ kan HAKI aluminium eller stålplank användas. Finns i samtliga modulmått med bredden 0 mm. Ytterligare alternativ är trall i aluminium. Trallen läggs på ställningens längdbalkar, tvärs ställningen. Avsedda för ställningsbredd 10 alt. 1 mm. Inplankning kan också utföras med ställningsplank 19 x 0 mm, klass K. Lastklasser inplankning Inplankning Bredd [mm] Längd [mm] Lastklass Krokplan 00, AL plank Stålplank Trall AL Balkar Ställningen byggs med balk SBL eller LB/ LBL som längd och tvärbalk med 000 mm mellan bomlagen. Varje bomlag skall vara försett med balkar på såväl inner som yttersida. Det nedersta bomlaget skall alltid placeras på lägsta möjliga nivå. Skyddsräcken Inplankade bomlag skall förses med skyddsräcksramar eller tvålediga skyddsräcken och fotlist om fallhöjden är,0 m eller mer. Skyddsräckshöjden skall vara minst 90 mm. Använd skyddsräcksram förhöjd SKRH eller skyddsgrind med nät SGF vid inplankning med trall. Konsoler Varje nivå där konsol är monterad skall förses med förankring. Lastklasser för konsoler gäller under förutsättning att konsolerna är mon te rade i ett fack med längden max 00 mm. I angivna lastklasser har ingen hän syn tagits till inplankningens bärighet. Tillåten lastklass kan aldrig bli högre än inplankningens lastklass. 1 Konsol SK 0 SK 00 SK 0 SK 00 SK 1 med tapp SK 70 med tapp SKD 100 Lastklass

15 belastningsförutsättningar Stagning och förankring Vertikal diagonalstagning mellan ytterspirorna skall utföras i vart :e fack och alltid i ytterfacken. Skyddsräcksramar GFL kan ersätta vertikala diagonalstag, men skall då monteras i varje fack och på varje bomlagsnivå, även i botten. Horisontalstag skall monteras i vart :e fack och alltid i ytterfacken på var :e höjdmeter. Förankring till fasad eller motsvarande skall utföras i varje innerspira på var :e höjdmeter, i anslutning till knutpunkten mellan spira och balk. Den lägsta förankringen får monteras maximalt ca,8 m över mark. Förankringar som kan uppta horisontalkrafter skall finnas vid minst vart :e spirpar i längsled, på varje förankringsnivå. Dessutom rekommenderas att ställningen alltid förankras så högt upp som möjligt. Stagning med vertikala diagonalstag och förankring Förankringar som kan uppta horisontalkrafter skall dimensioneras för en last på, kn parallellt med fasaden och, kn vinkelrätt mot fasaden. Övriga förankringar skall dimensioneras för en last på, kn vinkelrätt mot fasaden. Vid inklädd ställning skall antalet förankringar ökas med hänsyn till vindlasten, varför separat beräkning krävs. Stagning med skyddsräcksram GFL och förankring Koppling KV 8x1 Förankringsögla ca 90 Förankringsögla Fasad Koppling KV 8x1 Spira Väggfästestag rör Exempel på förankring som kan uppta horisontalkrafter 1

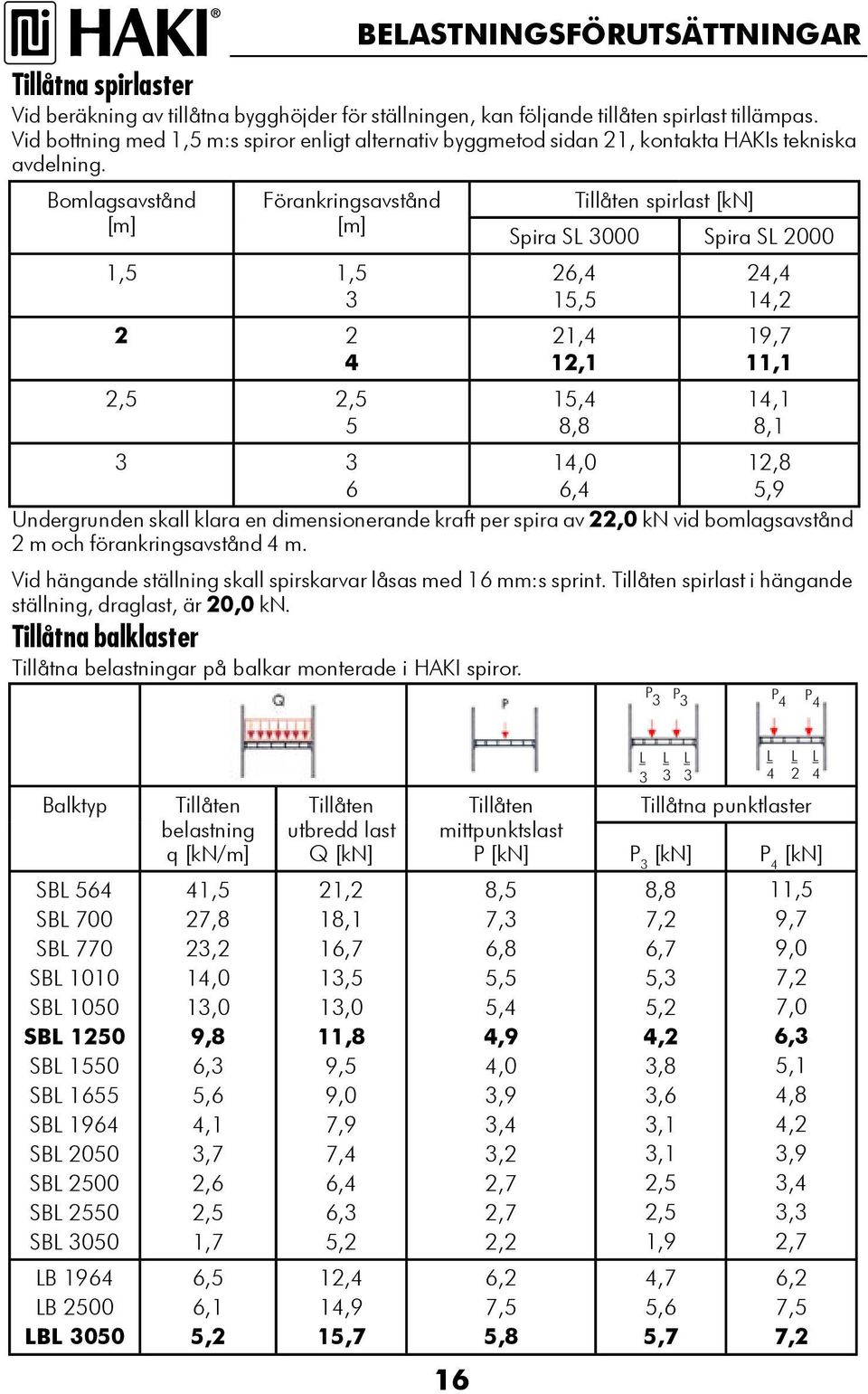

16 BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna spirlaster Vid beräkning av tillåtna bygghöjder för ställningen, kan följande tillåten spirlast tillämpas. Vid bottning med 1, m:s spiror enligt alternativ byggmetod sidan 1, kontakta HAKIs tekniska avdelning. Bomlagsavstånd [m] Förankringsavstånd [m] 1, 1,,, Tillåtna balklaster Tillåtna belastningar på balkar monterade i HAKI spiror. Tillåten spirlast [kn] Spira SL 000 Spira SL 000, 1, 1, 1,1 1, 8,8 P P, 1, 19,7 11,1 1,1 8,1 1,0 1,8,,9 Undergrunden skall klara en dimensionerande kraft per spira av,0 kn vid bomlagsavstånd m och förankringsavstånd m. Vid hängande ställning skall spirskarvar låsas med 1 mm:s sprint. Tillåten spirlast i hängande ställning, draglast, är 0,0 kn. P P Balktyp Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] Tillåten mittpunktslast P [kn] L L L L L Tillåtna punktlaster P [kn] L P [kn] SBL SBL 700 SBL 770 SBL 1010 SBL 100 SBL 10 SBL 10 SBL 1 SBL 19 SBL 00 SBL 00 SBL 0 SBL 00 1, 7,8, 1,0 1,0 9,8,,,1,7,, 1,7 1, 18,1 1,7 1, 1,0 11,8 9, 9,0 7,9 7,,,, 8, 7,,8,,,9,0,9,,,7,7, 8,8 7,,7,,,,8,,1,1,, 1,9 11, 9,7 9,0 7, 7,0,,1,8,,9,,,7 LB 19 LB 00 LBL 00,,1, 1, 1,9 1,7, 7,,8,7,,7, 7, 7, 1

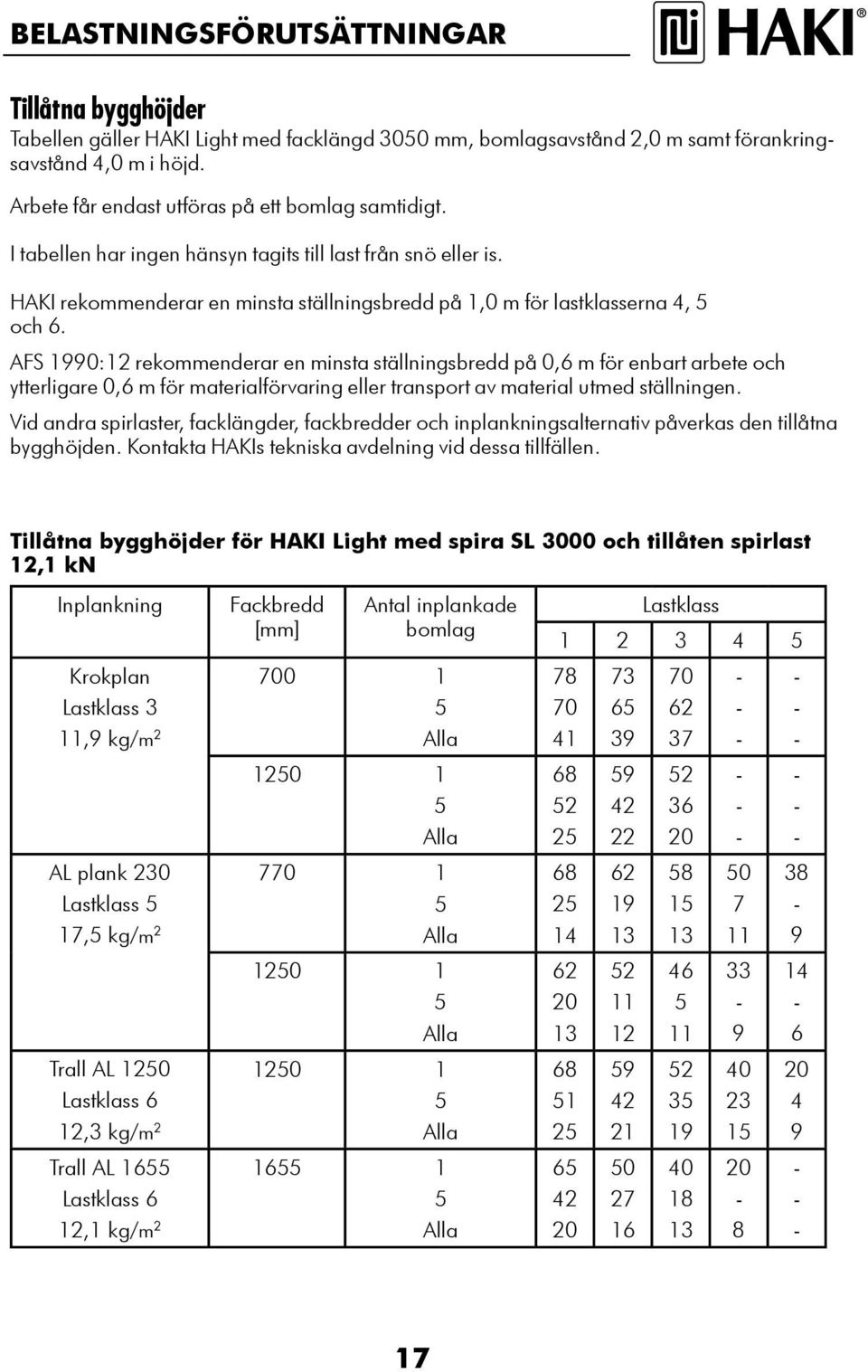

17 belastningsförutsättningar Tillåtna bygghöjder Tabellen gäller HAKI Light med facklängd 00 mm, bomlagsavstånd,0 m samt förankringsavstånd,0 m i höjd. Arbete får endast utföras på ett bomlag samtidigt. I tabellen har ingen hänsyn tagits till last från snö eller is. HAKI rekommenderar en minsta ställningsbredd på 1,0 m för lastklasserna, och. AFS 1990:1 rekommenderar en minsta ställningsbredd på 0, m för enbart arbete och ytterligare 0, m för materialförvaring eller transport av material utmed ställningen. Vid andra spirlaster, facklängder, fackbredder och inplankningsalternativ påverkas den tillåtna bygghöjden. Kontakta HAKIs tekniska avdelning vid dessa tillfällen. Tillåtna bygghöjder för HAKI Light med spira SL 000 och tillåten spirlast 1,1 kn Inplankning Krokplan Lastklass 11,9 kg/m AL plank 0 Lastklass 17, kg/m Trall AL 10 Lastklass 1, kg/m Trall AL 1 Lastklass 1,1 kg/m Fackbredd [mm] Antal inplankade bomlag Alla 10 1 Alla Alla 10 1 Alla 10 1 Alla 1 1 Alla Lastklass

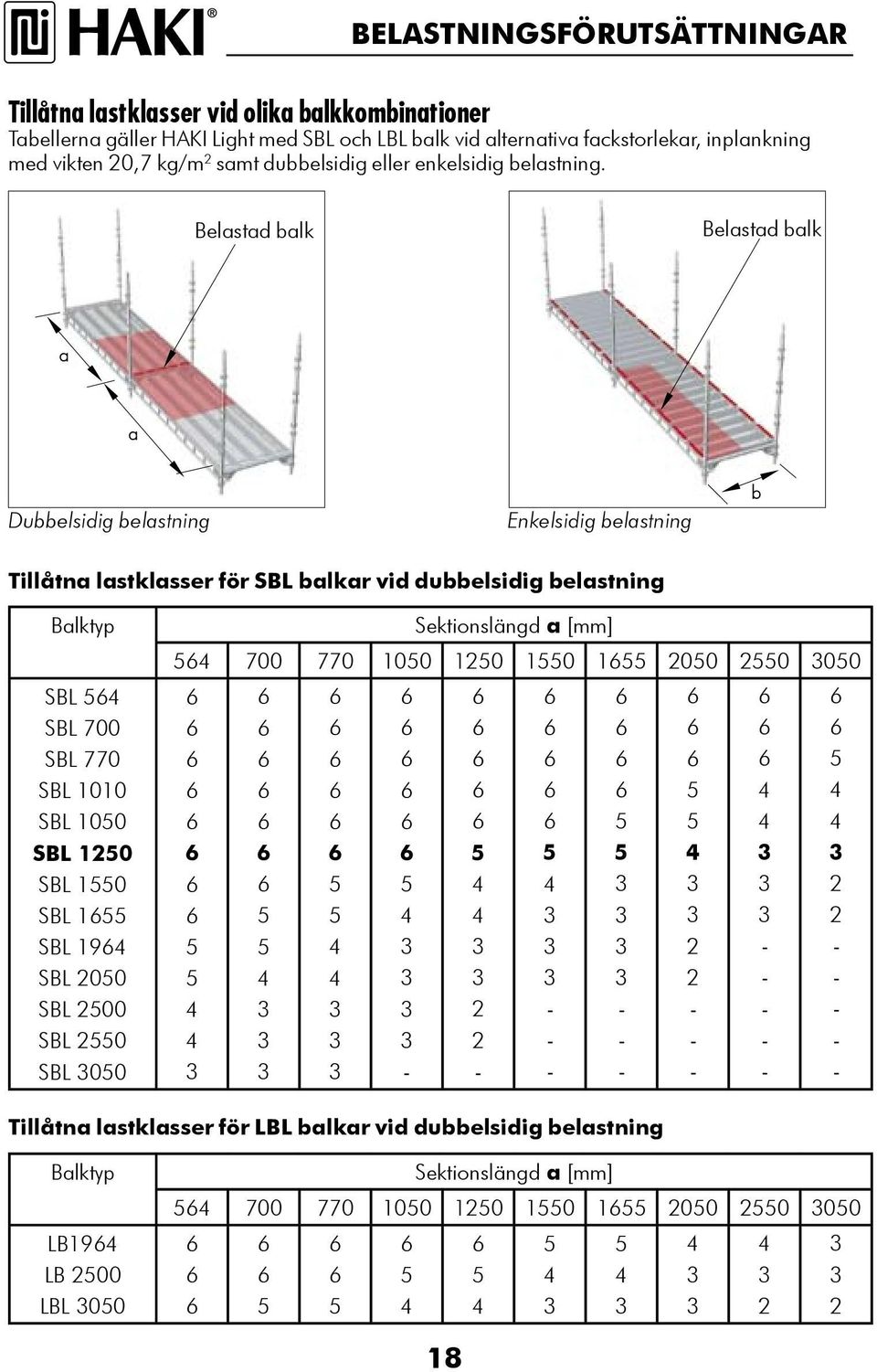

18 18 a a b BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna lastklasser vid olika balkkombinationer Tabellerna gäller HAKI Light med SBL och LBL balk vid alternativa fackstorlekar, inplankning med vikten 0,7 kg/m samt dubbelsidig eller enkelsidig belastning. Balktyp Sektionslängd a [mm] SBL SBL 700 SBL 770 SBL 1010 SBL 100 SBL 10 SBL 10 SBL 1 SBL 19 SBL 00 SBL 00 SBL 0 SBL 00 Tillåtna lastklasser för LBL balkar vid dubbelsidig belastning Balktyp Sektionslängd a [mm] LB19 LB 00 LBL 00 Tillåtna lastklasser för SBL balkar vid dubbelsidig belastning Dubbelsidig belastning Enkelsidig belastning Belastad balk Belastad balk

19 belastningsförutsättningar Tillåtna lastklasser för SBL balkar vid enkelsidig belastning Balktyp SBL SBL 700 SBL 770 SBL 1010 SBL 100 SBL 10 SBL 10 SBL 1 SBL 19 SBL 00 SBL 00 SBL 0 SBL 00 Sektionslängd b [mm] Tillåtna lastklasser för LBL balkar vid enkelsidig belastning Balktyp LB 19 LB 00 LBL 00 Sektionslängd b [mm] Tillträdesled Tillträdesled utgörs normalt av HAKI UTV trappa som monteras på ställningens utsida, med härför avsedda komponenter. Ställning med UTV trappa monterad utvändigt med två extra spiror får byggas till följande höjder. Material får inte placeras i detta fack utan att bärförmågan särskilt kontrolleras. Tabellen gäller fackbredd 10 mm och lastklass (,0 kn/m ). Inplankning Krokplan Stålplank Tillåten bygghöjd [m] Spira SL 000 Spira SL 000, 18, 18, 1, Alternativt kan HAKI Trapptorn användas, se monteringsinstruktion trapptorn. 19

20 belastningsförutsättningar Fackverksbalkar i aluminium Fackverksbalkar i aluminium monteras parvis på ut och insidan av ställningen. Både över och underrör skall fästas till spirorna med variabla kopplingar KV 8x1. Höjden avpassas så att inplankningen kommer i våg när denna monteras. Fackverksbalkarna skall avstyvas mot vippning minst varannan meter med hjälp av en diagonalt styv ram av spiror och balkar eller rör och koppling. Fackverksbalk i aluminium Tillåtna belastningar fackverksbalkar P P L L L Fackverksbalk Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] Tillåten mittpunktslast P [kn] Tillåtna punktlaster P [kn] Aluminium FB 100 AL FB 100 AL FB 8100 AL,9,0 1,7 19, 18, 1,7 7, 7,,9 7,,9,1 0

21 SÄKER STÄLLNING Alternativa byggmetoder vid förmonterat skyddsräcke För att kunna montera skyddsräcken före inplankningen, med HAKIs monteringsverktyg eller med andra monteringshjälpmedel för skyddsräcken, krävs att ytterspirorna är en meter högre än det kommande bomlaget. Här visas några alternativa byggmetoder för att åstadkomma detta. Byggmetoderna underlättar också när man använder temporära skyddsräcken. För tillåtna spirlaster, se sidan 1. I övrigt se instruktion för aktuellt monteringshjälpmedel.,0 m,0 m,0 m,0 m,0 m 1, m,0 m,0 m,0 m,0 m 1, m,0 m,0 m,0 m,0 m,0 m,0 m,0 m,0 m 1, m,0 m,0 m,0 m,0 m 1, m,0 m,0 m,0 m Med ett första bomlagsavstånd på 1, m, börja med en,0 m:s spira invändigt och en,0 m:s spira utvändigt. Fortsätt med bomlagsavstånd,0 m och,0 m:s spiror både in och utvändigt. Med bomlagsavstånd,0 m, börja med en 1, m:s spira både inoch utvändigt. Fortsätt med,0 m:s spiror både in och utvändigt. Med ett första bomlagsavstånd på 1, m, börja med,0 m:s spiror både in och utvändigt. Fortsätt med bomlagsavstånd,0 m,,0 m:s spiror invändigt och,0 m:s spiror utvändigt. 1

22 PERSONLIG FALLSKYDDSUTRUSTNING Infästningspunkter för personlig fallskyddsutrustning Det är tillåtet att fästa in personlig fallskyddsutrustning enligt nedan. OBS! Rekommenderade infästningspunkter förutsätter att komponenten i övrigt är obelastad och att endast en person fäster in i samma komponent åt gången. Runt en spira mellan två bomlag. Runt undre röret i en längdbalk LB/LBL monterad mellan två spiror. Runt en enrörsbalk SBL med längden max SBL 10 monterad mellan två spiror. I en fri spira endast runt röret i direkt anslutning till knutpunkten. OBS! Ej intill en spirskarv. Inga andra infästningspunkter kan rekommenderas. Det är förbjudet att fästa in i skyddsräcken, konsoler och konsolerande balkar, dvs. balkar infästa enbart i ena änden. OBS! Enbart godkänd fallskyddsutrustning får användas.

23

24 HAKI SE P00018 Checklista för ställningskontroll 1. Plan för uppförande, användning och nedmontering av ställning ifylld. Blankett finns på Underlaget kontrollerat med hänsyn till bärighet. Avstånd till vägg e.d. så litet som möjligt. Ställningen avvägd vågrät och lodrät. Komponenter rätt monterade och låsta. Stagning rätt utförd 7. Förankring med rätt antal och placering 8. Inplankning rätt utförd 9. Skyddsräcke med fotlist vid fallhöjd två meter eller mer 10. Lämplig tillträdesled till ställningen 11. Ställningen utförd i rätt lastklass 1. Uppgifter om ställningen ifyllda och anslagna. Blankett finns på HAKI Group är certifierat enligt ISO 9001:000 HAKI AB SE80 Sibbhult, Sweden Tel Fax info@haki.se
