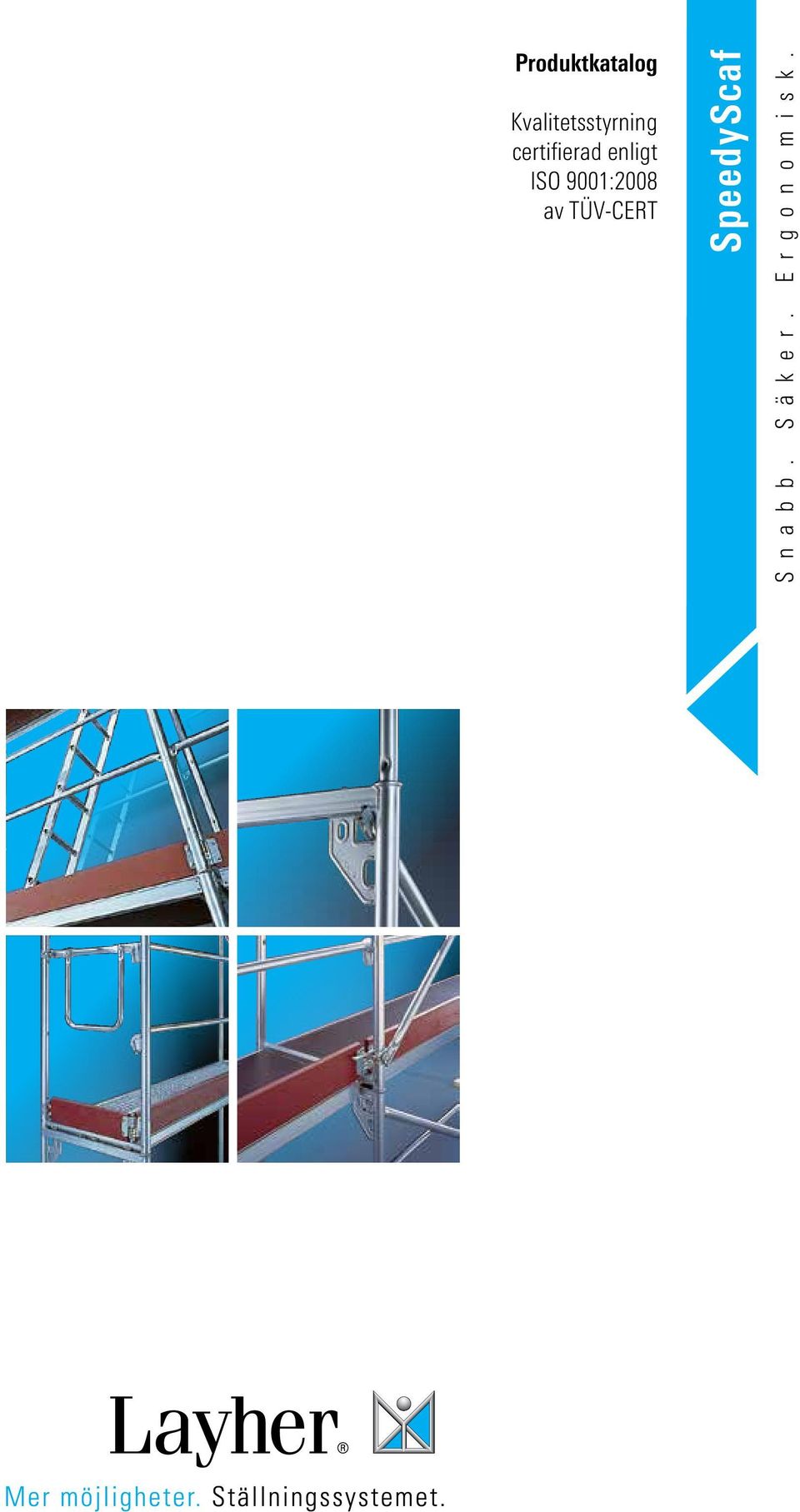

1 Produktkatalog Kvalitetsstyrning certifierad enligt ISO 9001:2008 av TÜV-CERT SpeedyScaf S n a b b. S ä k e r. E r g o n o m i s k.

2 u Innehållsförteckning Produkt Sidan Ramar 4 7 Bottenskruvar 6 7 Plattformar, täckplåtar 8 11 Skyddsräcken 12 1 Översta bomlaget Diagonalstag Förankringar Konsoler Skyddstak, skyddsnät Trappor 22 2 Fackverksbalkar Väderskydd på det översta bomlaget Ställningstillbehör Bröstningstving Materialtransport, fallskydd Lagerpallar Programvara för ställningsbyggnad 0 1 } Ramar Sidan 4 7 } Skyddsräcken Sidan 12 1 } Plattformar Sidan 8 11 } Konsoler Sidan } Trappor Sidan 22 2 } Fackverksbalkar Sidan Alla mått och vikter är riktvärden. Med reservation för tekniska ändringar. Stålkomponenter är förzinkade enligt EN ISO 42 och SS-EN Våra leveransen sker endast till våra idag gällande allmänna försäljningsvillkor. Ett utdrag ur dessa: Leverans- och betalningsort är Güglingen-Eibersbach. Egendomsförbehåll på de levererade varorn fram till fullständig betalning. Priserna anges från fabriken. Begär att få med monteringsinstruktionen vid köp. Upphovsmannarättsligt skyddad. Eftertryck, även utdragsvis, förbjudet. Med reservation för tryckfel och missförstånd. 2

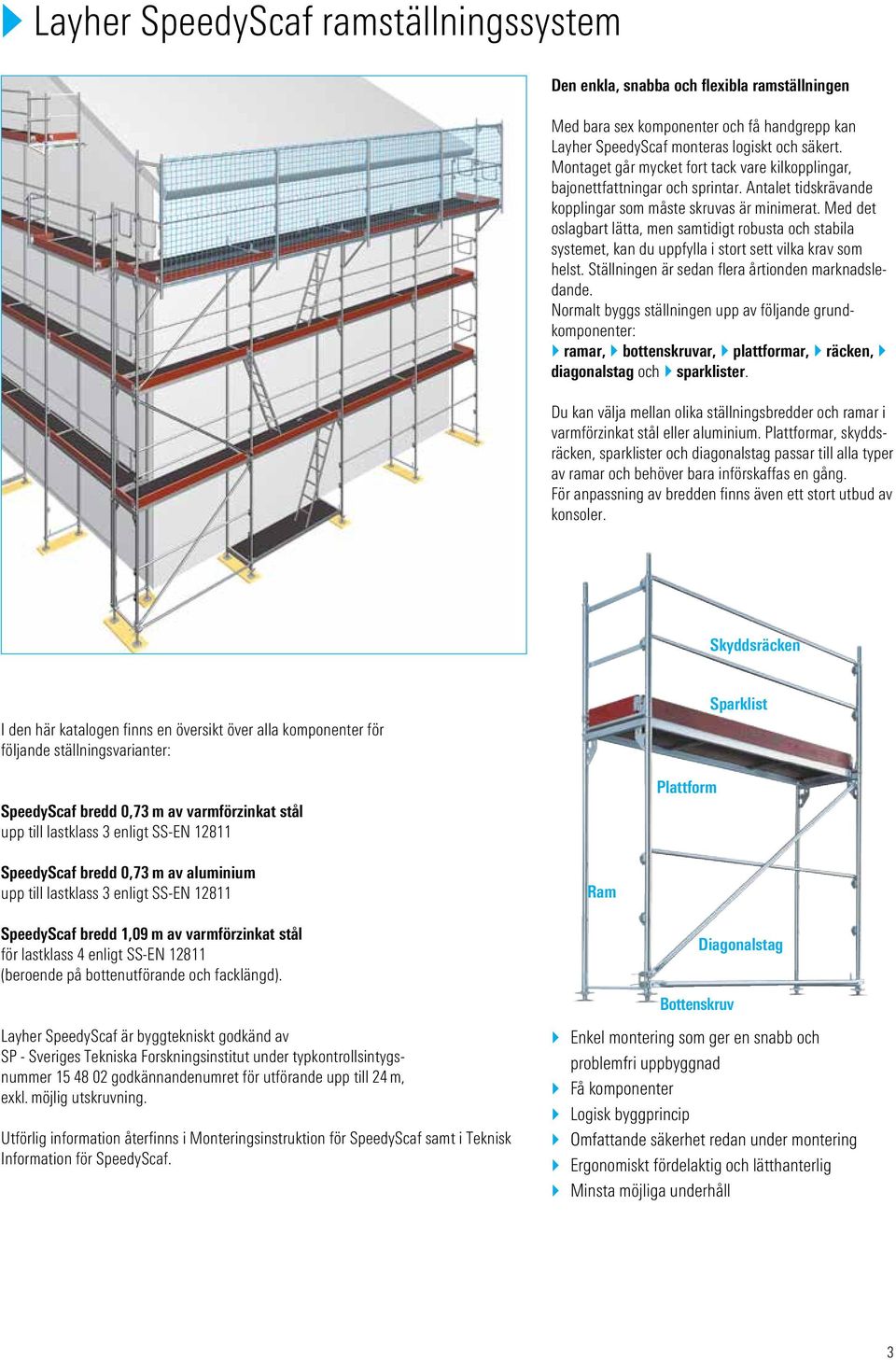

3 u Layher SpeedyScaf ramställningssystem Den enkla, snabba och flexibla ramställningen Med bara sex komponenter och få handgrepp kan Layher SpeedyScaf monteras logiskt och säkert. Montaget går mycket fort tack vare kilkopplingar, bajonettfattningar och sprintar. Antalet tidskrävande kopplingar som måste skruvas är minimerat. Med det oslagbart lätta, men samtidigt robusta och stabila systemet, kan du uppfylla i stort sett vilka krav som helst. Ställningen är sedan flera årtionden marknadsledande. Normalt byggs ställningen upp av följande grundkomponenter: } ramar, } bottenskruvar, } plattformar, } räcken, } diagonalstag och } sparklister. Du kan välja mellan olika ställningsbredder och ramar i varmförzinkat stål eller aluminium. Plattformar, skyddsräcken, sparklister och diagonalstag passar till alla typer av ramar och behöver bara införskaffas en gång. För anpassning av bredden finns även ett stort utbud av konsoler. Skyddsräcken I den här katalogen finns en översikt över alla komponenter för följande ställningsvarianter: SpeedyScaf bredd 0,7 m av varmförzinkat stål upp till lastklass enligt SS-EN Plattform Sparklist SpeedyScaf bredd 0,7 m av aluminium upp till lastklass enligt SS-EN SpeedyScaf bredd 1,09 m av varmförzinkat stål för lastklass 4 enligt SS-EN (beroende på bottenutförande och facklängd). Layher SpeedyScaf är byggtekniskt godkänd av SP - Sveriges Tekniska Forskningsinstitut under typkontrollsintygsnummer godkännandenumret för utförande upp till 24 m, exkl. möjlig utskruvning. Utförlig information återfinns i Monteringsinstruktion för SpeedyScaf samt i Teknisk Information för SpeedyScaf. Ram Bottenskruv Diagonalstag } Enkel montering som ger en snabb och problemfri uppbyggnad } Få komponenter } Logisk byggprincip } Omfattande säkerhet redan under montering } Ergonomiskt fördelaktig och lätthanterlig } Minsta möjliga underhåll

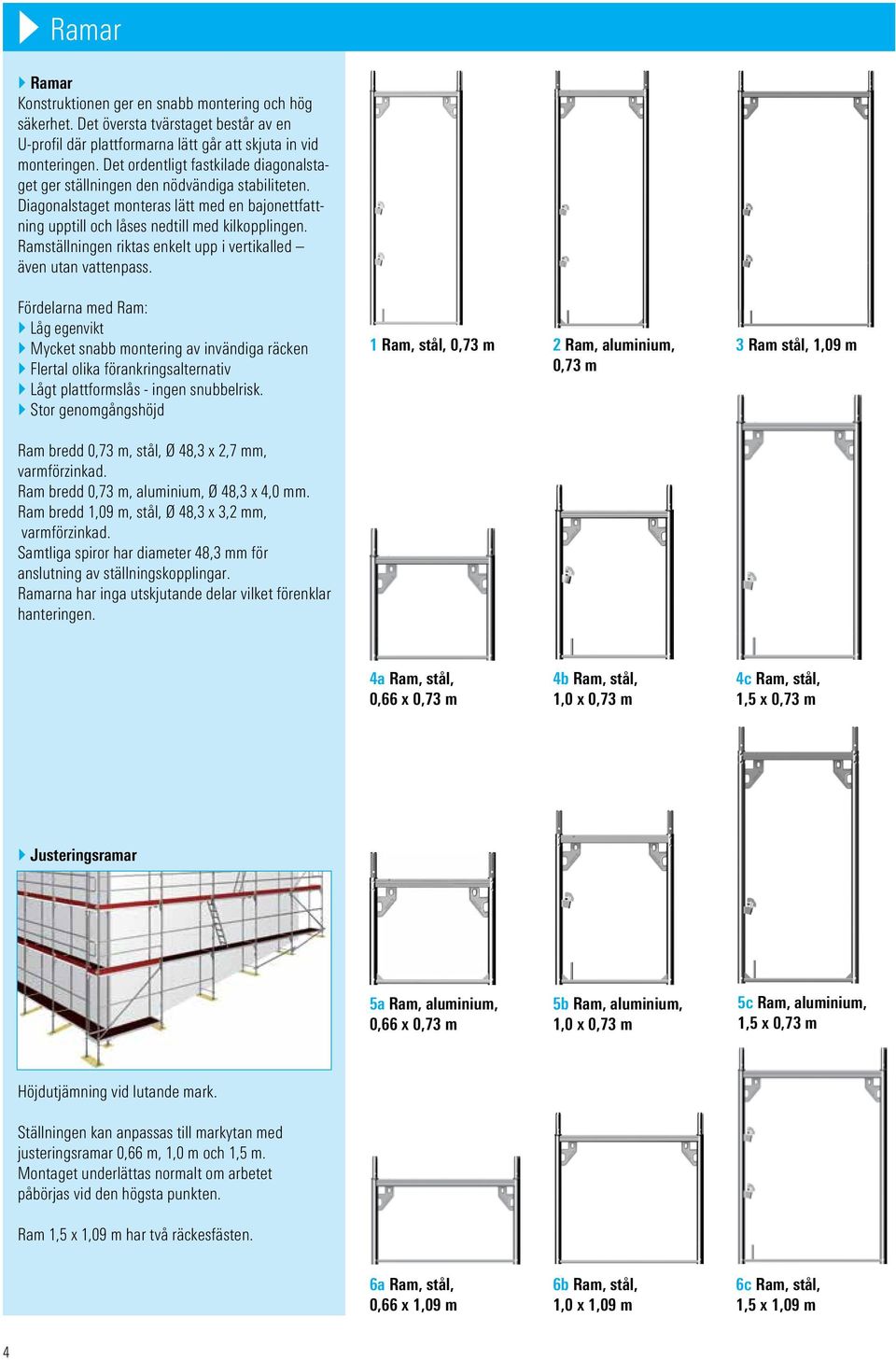

4 u Ramar } Ramar Konstruktionen ger en snabb montering och hög säkerhet. Det översta tvärstaget består av en U-profil där plattformarna lätt går att skjuta in vid monteringen. Det ordentligt fastkilade diagonalstaget ger ställningen den nödvändiga stabiliteten. Diagonalstaget monteras lätt med en bajonettfattning upptill och låses nedtill med kilkopplingen. Ramställningen riktas enkelt upp i vertikalled även utan vattenpass. Fördelarna med Ram: } Låg egenvikt } Mycket snabb montering av invändiga räcken } Flertal olika förankringsalternativ } Lågt plattformslås - ingen snubbelrisk. } Stor genomgångshöjd Ram bredd 0,7 m, stål, Ø 48, x 2,7 mm, varmförzinkad. Ram bredd 0,7 m, aluminium, Ø 48, x 4,0 mm. Ram bredd 1,09 m, stål, Ø 48, x,2 mm, varmförzinkad. Samtliga spiror har diameter 48, mm för anslutning av ställningskopplingar. Ramarna har inga utskjutande delar vilket förenklar hanteringen. 1 Ram, stål, 0,7 m 2 Ram, aluminium, 0,7 m Ram stål, 1,09 m 4a Ram, stål, 0,66 x 0,7 m 4b Ram, stål, 1,0 x 0,7 m 4c Ram, stål, 1,5 x 0,7 m } Justeringsramar 5a Ram, alu minium, 0,66 x 0,7 m 5b Ram, aluminium, 1,0 x 0,7 m 5c Ram, aluminium, 1,5 x 0,7 m Höjdutjämning vid lutande mark. Ställningen kan anpassas till markytan med justeringsramar 0,66 m, 1,0 m och 1,5 m. Montaget underlättas normalt om arbetet påbörjas vid den högsta punkten. Ram 1,5 x 1,09 m har två räckesfästen. 6a Ram, stål, 0,66 x 1,09 m 6b Ram, stål, 1,0 x 1,09 m 6c Ram, stål, 1,5 x 1,09 m 4

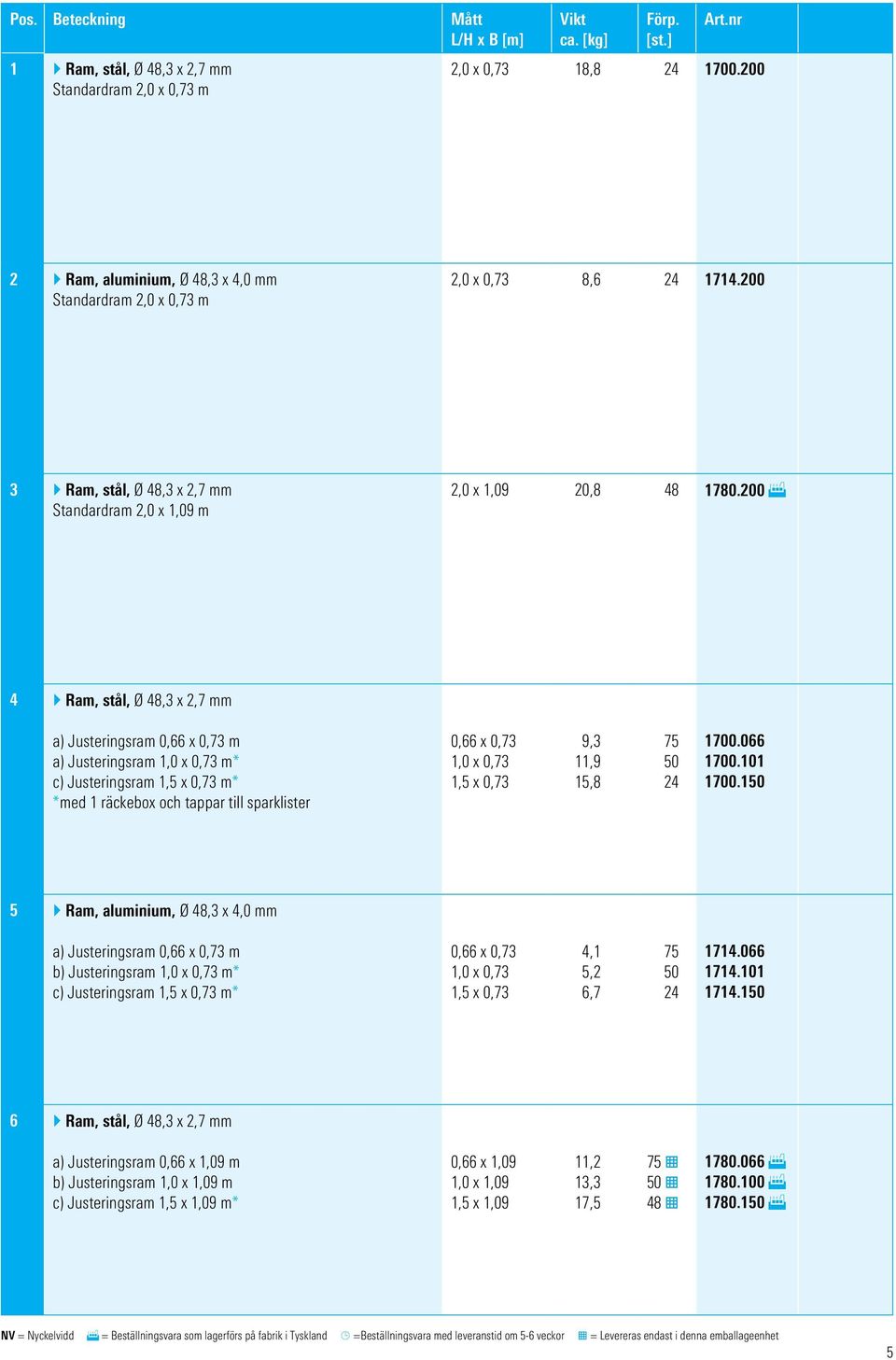

5 Pos. Beteckning Mått 1 } Ram, stål, Ø 48, x 2,7 mm Standardram 2,0 x 0,7 m 2,0 x 0,7 18, } Ram, aluminium, Ø 48, x 4,0 mm Standardram 2,0 x 0,7 m 2,0 x 0,7 8, } Ram, stål, Ø 48, x 2,7 mm Standardram 2,0 x 1,09 m 2,0 x 1,09 20, F 4 } Ram, stål, Ø 48, x 2,7 mm a) Justeringsram 0,66 x 0,7 m a) Justeringsram 1,0 x 0,7 m* c) Justeringsram 1,5 x 0,7 m* *med 1 räckebox och tappar till sparklister 0,66 x 0,7 1,0 x 0,7 1,5 x 0,7 9, 11,9 15, } Ram, aluminium, Ø 48, x 4,0 mm a) Justeringsram 0,66 x 0,7 m b) Justeringsram 1,0 x 0,7 m* c) Justeringsram 1,5 x 0,7 m* 0,66 x 0,7 1,0 x 0,7 1,5 x 0,7 4,1 5,2 6, } Ram, stål, Ø 48, x 2,7 mm a) Justeringsram 0,66 x 1,09 m b) Justeringsram 1,0 x 1,09 m c) Justeringsram 1,5 x 1,09 m* 0,66 x 1,09 1,0 x 1,09 1,5 x 1,09 11,2 1, 17,5 75 # # 48 # F F F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 5

6 u Ramar } Skydd för passerande Genomgångsram används för att skapa ett säkert skydd för passerande under ställningen. Fortsatt montage av ställningen kan ske med bredd 0,7 m eller 1,09 m beroende på var skarvtappen placeras. Skydd för räckesfästen kan monteras som skydd vid genomgång av fotgängare. } Ramar, 2,0 x 0,6 m används för uppbyggnad i trånga utrymmen t ex mellan husväggar där en normal ställningsram blir för bred. Det finns anslutningsmöjligheter för räckesfästen på båda spirorna. } Ramar, 2,0 m, för balustrader kan användas vid arbete vid exempel takkupor } Takfotsram 1,0 x 0,7 m är tidsbesparande och ersätter andra påkostade konstruktioner. Plattformen måste säkras med plattformslås. 2 Skydd för räckesfäste 10 1 Genomgångsram 10 Ram, varmförzinkat stål, 2,0 x 0,6 m 4 Ram, 2,0 m, för balustrader u Bottenskruvar För att anpassning till markytan kan du välja mellan olika justerbara } Bottenskruvar. De har en robust och självrensande rundgänga samt färg och hackmarkeringar som skyddar mot för lång utskruvning. Använd alltid underlägg med tillräcklig lastfördelande verkan. Mer information finns i vår tillbehörskatalog. Rundgängan på samtliga bottenskruvar har en utvändig diameter på 8 mm och en stigning på 8,1 mm. Vingmutterns diameter är 205 mm. Fotplattans dimensioner är 1 x 1 x 5 mm. 6 Bottenskruv cm röd 41 cm 55 cm 7 Bottenskruv 80 cm blå förstärkt 8 Bottenskruv 1,5 m förstärkt 10 cm 0 cm 8 cm 9 Bottenskruv cm ledad, förstärkt 4 cm 10 Vridkoppling med kil för bottenskruv används för direkt anslutning av ställningsrör Ø 48, mm till bottenskruvens gängade rör i godtycklig vinkel. 6

7 Pos. Beteckning Mått 1 } Genomgångsram av stål, Ø 48, x 2,7 mm, varmförzinkat 2,2 x 1,5 2, } Skydd för räckesfäste Polypropylen 0,06 10 # F } Ram, 2,0 x 0,6 m av stål, Ø 48, x 2,7 mm, varmförzinkat 2,0 x 0,6 18, F 4 } Ram, 2,0 m, för balustrader av stål, Ø 48, x 2,7 mm, varmförzinkat 2,0 x 0,7 22, F 5 } Takfotsram, 1,0 x 0,7 m av stål, Ø 48, x 2,7 mm, varmförzinkat 1,0 x 0,7 14, F } Ram, 2,0 x 0,6 m kan breddas med } Konsol, 0,6 m för fortsatt montering av } Ram 2,0 x 0,7 m 5 Takfotsram, 1,0 x0,7 m Pos. Beteckning Mått 6 } Bottenskruv röd (max. justermått 41 cm) 0,6, } Bottenskruv blå, förstärkt (max. justermått 55 cm) 0,8 4, } Bottenskruv 1,5 m, förstärkt (max. justermått 100 cm) 1,5 10, F 9 } Ledad bottenskruv, förstärkt (max. justermått 2 cm) 0,6 6, } Koppling för bottenskruv, vridbar 1, F NV = Nyckelvidd F = kan levereras från fabrikslager ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 7

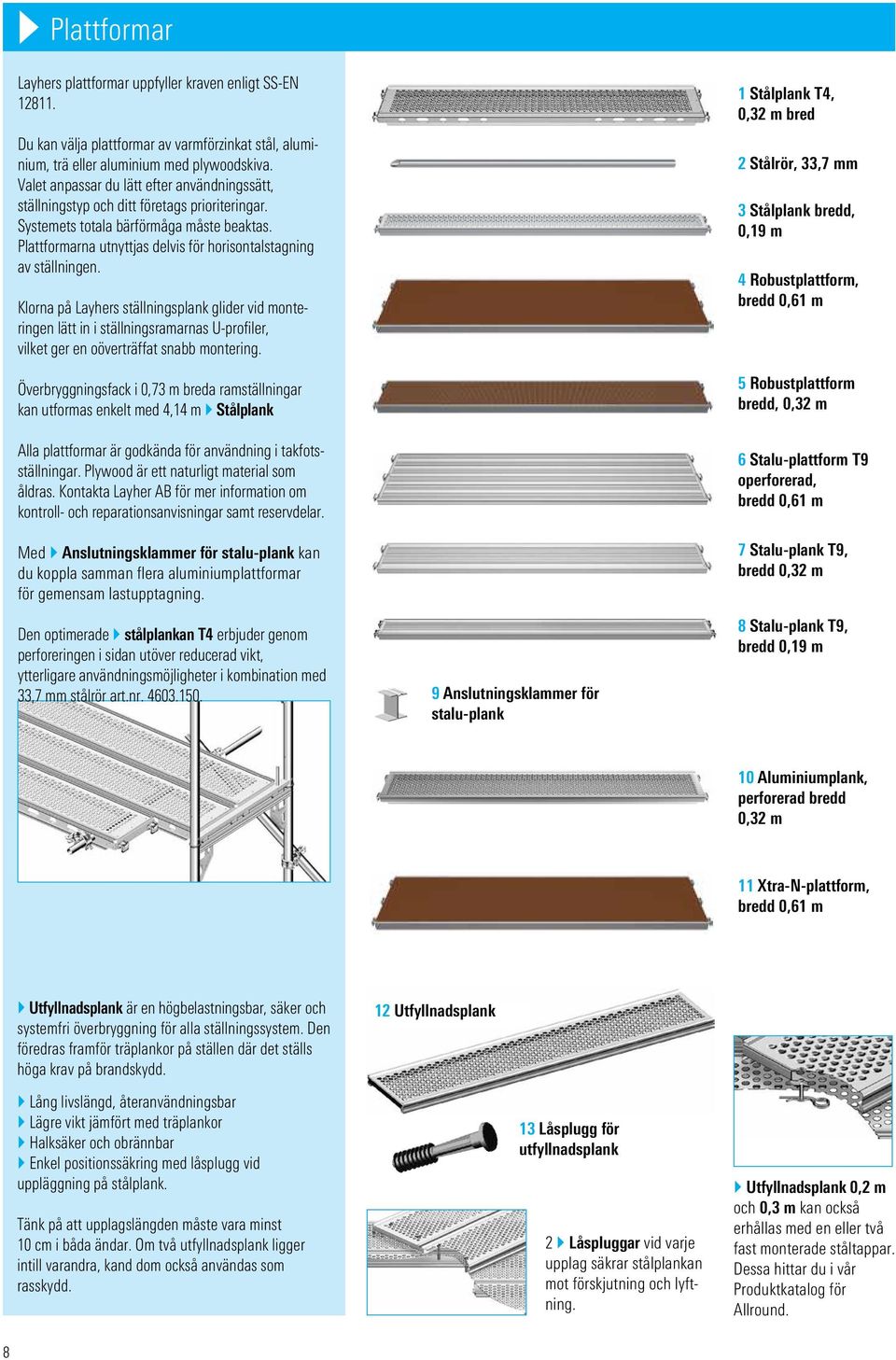

8 u Plattformar Layhers plattformar uppfyller kraven enligt SS-EN Du kan välja plattformar av varmförzinkat stål, aluminium, trä eller aluminium med plywoodskiva. Valet anpassar du lätt efter användningssätt, ställningstyp och ditt företags prioriteringar. Systemets totala bärförmåga måste beaktas. Plattformarna utnyttjas delvis för horisontalstagning av ställningen. Klorna på Layhers ställningsplank glider vid monteringen lätt in i ställningsramarnas U-profiler, vilket ger en oöverträffat snabb montering. Överbryggningsfack i 0,7 m breda ramställningar kan utformas enkelt med 4,14 m } Stålplank Alla plattformar är godkända för användning i takfotsställningar. Plywood är ett naturligt material som åldras. Kontakta Layher AB för mer information om kontroll- och reparationsanvisningar samt reservdelar. Med } Anslutningsklammer för stalu-plank kan du koppla samman flera aluminiumplattformar för gemensam lastupptagning. Den optimerade } stålplankan T4 erbjuder genom perforeringen i sidan utöver reducerad vikt, ytterligare användningsmöjligheter i kombination med,7 mm stålrör art.nr Anslutningsklammer för stalu-plank 1 Stålplank T4, 0,2 m bred 2 Stålrör,,7 mm Stålplank bredd, 0,19 m 4 Robustplattform, bredd 0,61 m 5 Robustplattform bredd, 0,2 m 6 Stalu-plattform T9 operforerad, bredd 0,61 m 7 Stalu-plank T9, bredd 0,2 m 8 Stalu-plank T9, bredd 0,19 m 10 Aluminiumplank, perforerad bredd 0,2 m 11 Xtra-N-plattform, bredd 0,61 m } Utfyllnadsplank är en högbelastningsbar, säker och systemfri överbryggning för alla ställningssystem. Den föredras framför träplankor på ställen där det ställs höga krav på brandskydd. } Lång livslängd, återanvändningsbar } Lägre vikt jämfört med träplankor } Halksäker och obrännbar } Enkel positionssäkring med låsplugg vid uppläggning på stålplank. Tänk på att upplagslängden måste vara minst 10 cm i båda ändar. Om två utfyllnadsplank ligger intill varandra, kand dom också användas som rasskydd. 12 Utfyllnadsplank 1 Låsplugg för utfyllnadsplank 2 } Låspluggar vid varje upplag säkrar stålplankan mot förskjutning och lyftning. } Utfyllnadsplank 0,2 m och 0, m kan också erhållas med en eller två fast monterade ståltappar. Dessa hittar du i vår Produktkatalog för Allround. 8

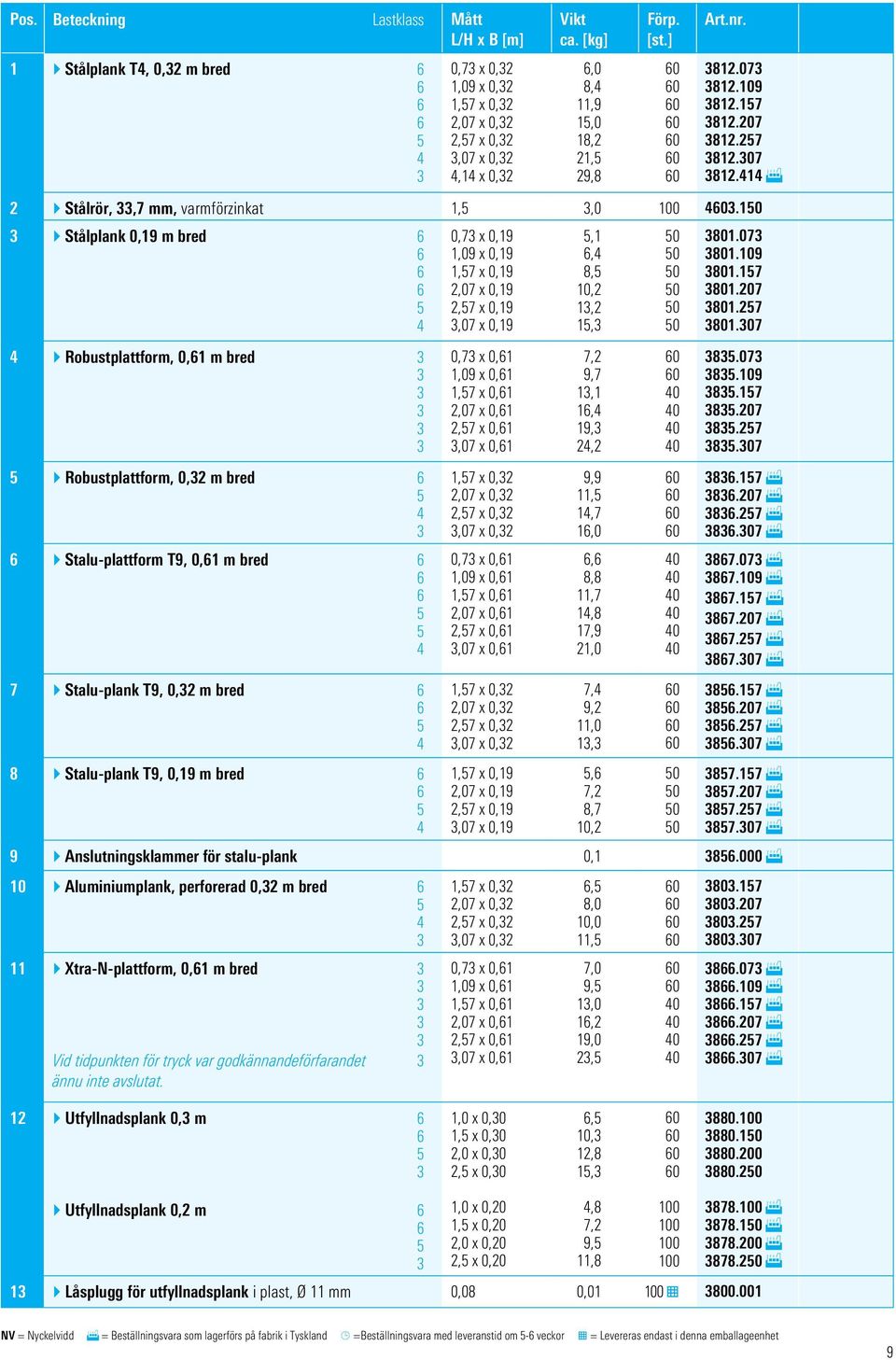

9 Pos. Beteckning Lastklass Mått. 1 } Stålplank T4, 0,2 m bred ,7 x 0,2 1,09 x 0,2 1,57 x 0,2 2,07 x 0,2 2,57 x 0,2,07 x 0,2 4,14 x 0,2 6,0 8,4 11,9 15,0 18,2 21,5 29, F 2 } Stålrör,,7 mm, varmförzinkat 1,5, } Stålplank 0,19 m bred } Robustplattform, 0,61 m bred 5 } Robustplattform, 0,2 m bred } Stalu-plattform T9, 0,61 m bred } Stalu-plank T9, 0,2 m bred } Stalu-plank T9, 0,19 m bred ,7 x 0,19 1,09 x 0,19 1,57 x 0,19 2,07 x 0,19 2,57 x 0,19,07 x 0,19 0,7 x 0,61 1,09 x 0,61 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61,07 x 0,61 1,57 x 0,2 2,07 x 0,2 2,57 x 0,2,07 x 0,2 0,7 x 0,61 1,09 x 0,61 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61,07 x 0,61 1,57 x 0,2 2,07 x 0,2 2,57 x 0,2,07 x 0,2 1,57 x 0,19 2,07 x 0,19 2,57 x 0,19,07 x 0,19 5,1 6,4 8,5 10,2 1,2 15, 7,2 9,7 1,1 16,4 19, 24,2 9,9 11,5 14,7 16,0 6,6 8,8 11,7 14,8 17,9 21,0 7,4 9,2 11,0 1, 5,6 7,2 8,7 10, F F F F F F F F F F F F F F F F F F 9 } Anslutningsklammer för stalu-plank 0, F 10 } Aluminiumplank, perforerad 0,2 m bred } Xtra-N-plattform, 0,61 m bred Vid tidpunkten för tryck var godkännandeförfarandet ännu inte avslutat. 1,57 x 0,2 2,07 x 0,2 2,57 x 0,2,07 x 0,2 0,7 x 0,61 1,09 x 0,61 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61,07 x 0,61 6,5 8,0 10,0 11,5 7,0 9,5 1,0 16,2 19,0 2, F F F F F F 12 } Utfyllnadsplank 0, m ,0 x 0,0 1,5 x 0,0 2,0 x 0,0 2,5 x 0,0 6,5 10, 12,8 15, } Utfyllnadsplank 0,2 m ,0 x 0,20 1,5 x 0,20 2,0 x 0,20 2,5 x 0,20 4,8 7,2 9,5 11, F F F F 1 } Låsplugg för utfyllnadsplank i plast, Ø 11 mm 0,08 0, # NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 9

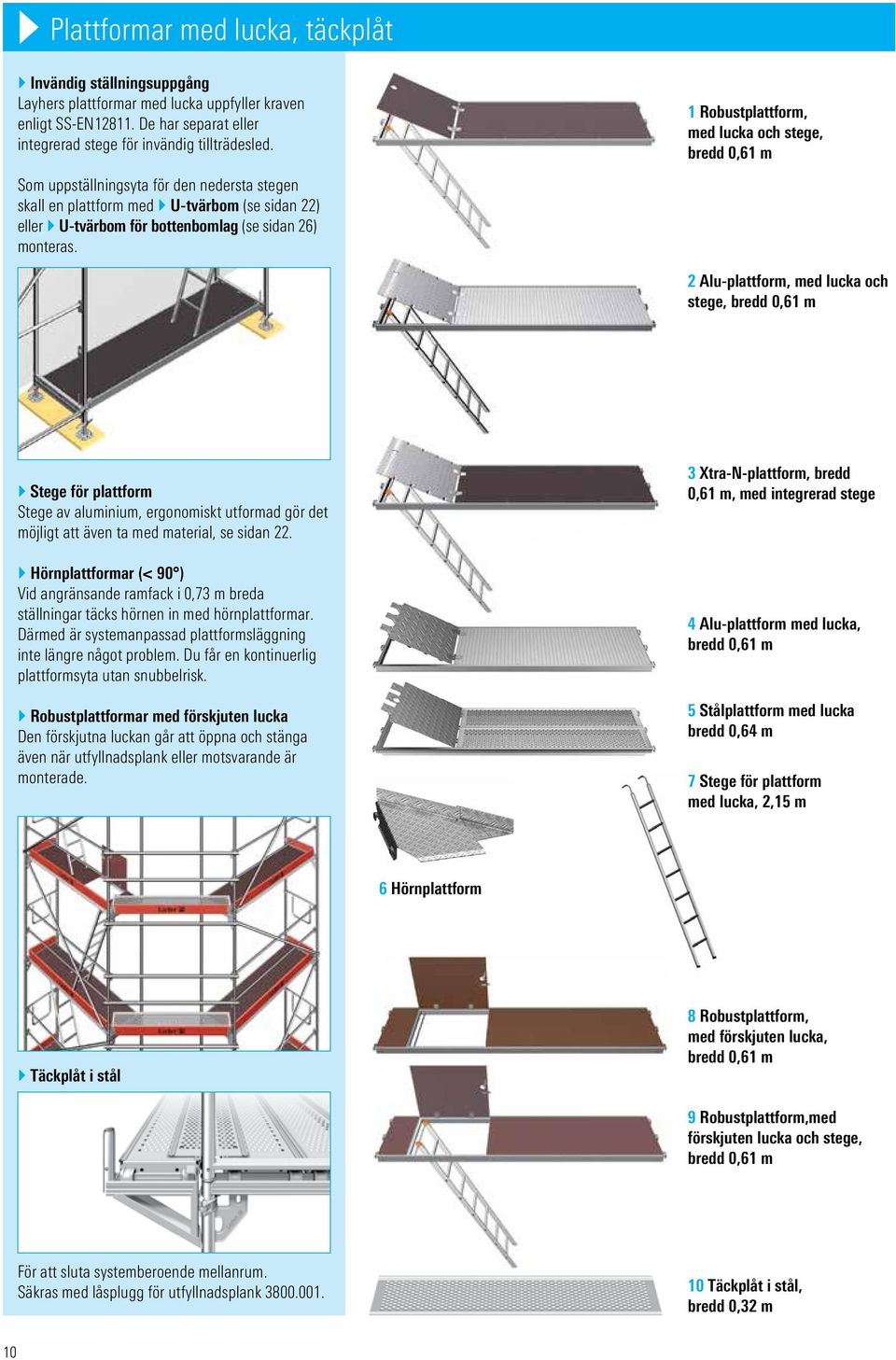

10 u Plattformar med lucka, täckplåt } Invändig ställningsuppgång Layhers plattformar med lucka uppfyller kraven enligt SS-EN De har separat eller integrerad stege för invändig tillträdesled. Som uppställningsyta för den nedersta stegen skall en plattform med } U-tvärbom (se sidan 22) eller } U-tvärbom för bottenbomlag (se sidan 26) monteras. 1 Robustplattform, med lucka och stege, bredd 0,61 m 2 Alu-plattform, med lucka och stege, bredd 0,61 m } Stege för plattform Stege av aluminium, ergonomiskt utformad gör det möjligt att även ta med material, se sidan 22. } Hörnplattformar (< 90 ) Vid angränsande ramfack i 0,7 m breda ställningar täcks hörnen in med hörnplattformar. Därmed är systemanpassad plattformsläggning inte längre något problem. Du får en kontinuerlig plattformsyta utan snubbelrisk. } Robustplattformar med förskjuten lucka Den förskjutna luckan går att öppna och stänga även när utfyllnadsplank eller motsvarande är monterade. Xtra-N-plattform, bredd 0,61 m, med integrerad stege 4 Alu-plattform med lucka, bredd 0,61 m 5 Stålplattform med lucka bredd 0,64 m 7 Stege för plattform med lucka, 2,15 m 6 Hörnplattform } Täckplåt i stål 8 Robustplattform, med förskjuten lucka, bredd 0,61 m 9 Robustplattform,med förskjuten lucka och stege, bredd 0,61 m För att sluta systemberoende mellanrum. Säkras med låsplugg för utfyllnadsplank Täckplåt i stål, bredd 0,2 m 10

11 Pos. Beteckning Användning till lastklass Mått 1 } Robustplattform med lucka och stege 0,61 m bred 2,57 x 0,61,07 x 0,61 24,0 27, F F 2 } Alu-plattform, med lucka och stege, 0,61 m bred 2,57 x 0,61,07 x 0,61 24,9 0, F F } Xtra-N-plattform, 0,61 m bred, med integrerad våningsstege Beläggningsyta i glasfiberförstärkt plastplatta; Passagelucka i aluminium 2,57 x 0,61,07 x 0,61 25,4 28, F F Vid tidpunkten för tryck var godkännandeförfarandet ännu inte avslutat. 4 } Alu-plattform med lucka, 0,61 m bred 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61,07 x 0,61 15,1 17,0 20,6 26, F F F F 5 } Stålplattform med lucka 0,64 m bred 4 4 2,07 x 0,64 2,57 x 0,64 28,9 8, F F 6 } Hörnplattform för vinkel på 45 90, med integrerad sparklist i stål i aluminium 0,61 0,61 21,5 7, F F 7 } Stege för plattform art.nr. 81, art.nr. 851 och art.nr ,15 x 0,5 7, } Robustplattform med förskjuten lucka 0,61 m bred utan stege, användning med ,57 x 0,61 2,07 x 0,61 2,57 x 0,61,07 x 0,61 14,2 17,2 20,5 24, F F F F 9 } Robustplattform,med förskjuten lucka och stege, 0,61 m bred 2,57 x 0,61,07 x 0,61 25,2 28, } Täckplåt i stål, 0,2 m bred bygghöjd endast 10 mm 0,7 x 0,2 1,09 x 0,2 1,57 x 0,2 2,07 x 0,2 2,57 x 0,2,07 x 0,2 2,6,8 4,2 6, 8,5 10, F F F F F F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 11

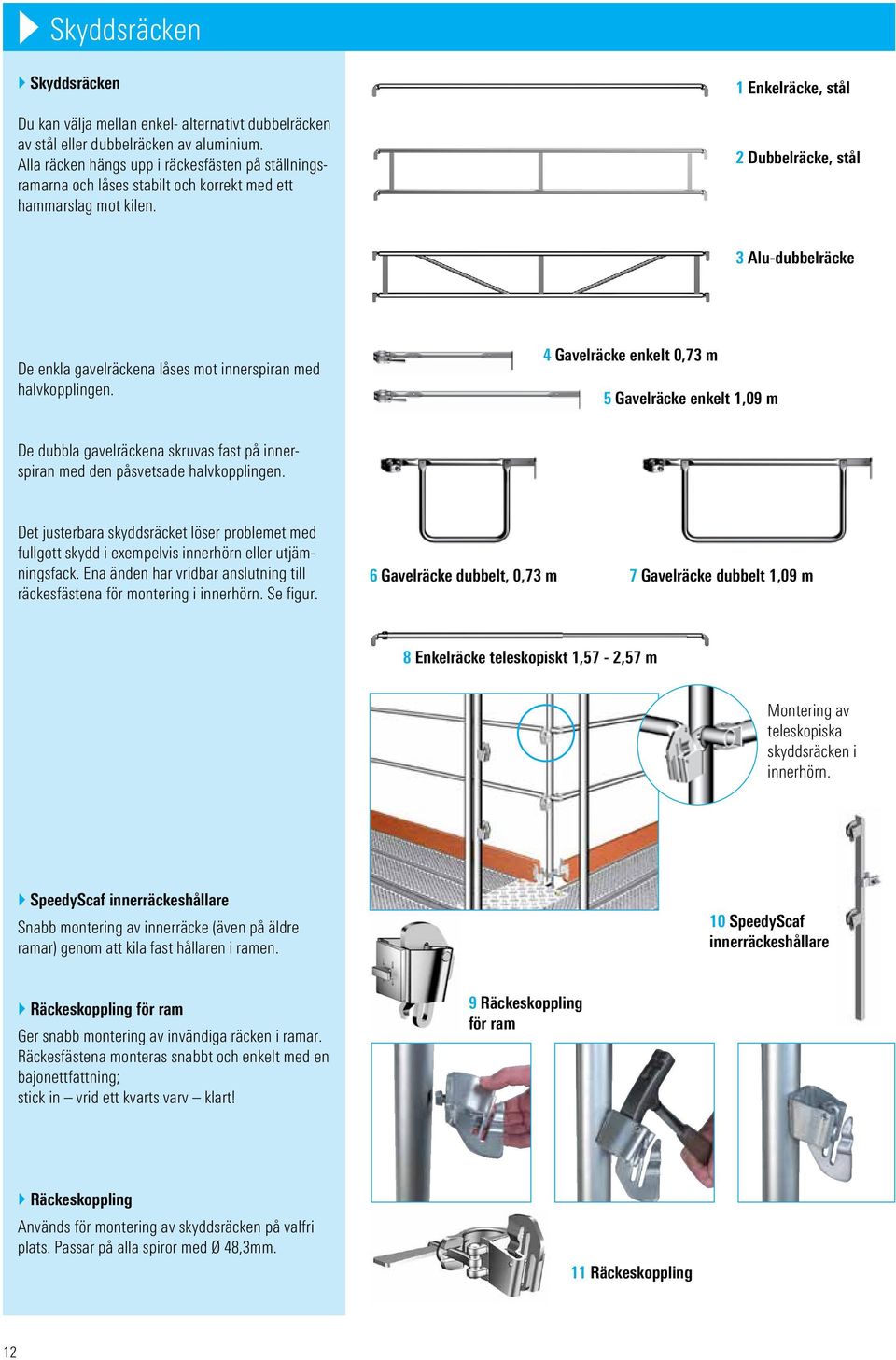

12 u Skyddsräcken } Skyddsräcken Du kan välja mellan enkel- alternativt dubbelräcken av stål eller dubbelräcken av aluminium. Alla räcken hängs upp i räckesfästen på ställningsramarna och låses stabilt och korrekt med ett hammarslag mot kilen. 1 Enkelräcke, stål 2 Dubbelräcke, stål Alu-dubbelräcke De enkla gavelräckena låses mot innerspiran med halvkopplingen. 4 Gavelräcke enkelt 0,7 m 5 Gavelräcke enkelt 1,09 m De dubbla gavelräckena skruvas fast på innerspiran med den påsvetsade halvkopplingen. Det justerbara skyddsräcket löser problemet med fullgott skydd i exempelvis innerhörn eller utjämningsfack. Ena änden har vridbar anslutning till räckesfästena för montering i innerhörn. Se figur. 6 Gavelräcke dubbelt, 0,7 m 7 Gavelräcke dubbelt 1,09 m 8 Enkelräcke teleskopiskt 1,57-2,57 m Montering av teleskopiska skyddsräcken i innerhörn. } SpeedyScaf innerräckeshållare Snabb montering av innerräcke (även på äldre ramar) genom att kila fast hållaren i ramen. 10 SpeedyScaf innerräckeshållare } Räckeskoppling för ram Ger snabb montering av invändiga räcken i ramar. Räckesfästena monteras snabbt och enkelt med en bajonettfattning; stick in vrid ett kvarts varv klart! 9 Räckeskoppling för ram } Räckeskoppling Används för montering av skyddsräcken på valfri plats. Passar på alla spiror med Ø 48,mm. 11 Räckeskoppling 12

13 Pos. Beteckning Mått 1 } Enkelräcke stål 0,7 1,09 1,57 2,07 2,57,07 1,6 2,0 2,9,8 4,7 5, } Dubbelräcke stål 1,57 x 0,5 2,07 x 0,5 2,57 x 0,5,07 x 0,5 4,14 x 0,5 7,9 9,8 11,7 14,1 21, } Alu-dubbelräcke aluminium 1,57 x 0,5 2,07 x 0,5 2,57 x 0,5,07 x 0,5,5 4,6 5,8 6, } Gavelräcke enkelt, 0,7 m 0,7 2, F 5 } Gavelräcke enkelt, 1,09 m 1,09, F 6 } Gavelräcke dubbelt, 0,7 m NV 19 NV 22 0,7 0,7 4,4 4, F } Gavelräcke dubbelt, 1,09 m NV 19 NV 22 1,09 1,09 5,6 5, F F 8 } Enkelräcke teleskopiskt Justeringsintervall 1,57 m 2,57 m 6, } Räckeskoppling för ram 0, } SpeedyScaf innerräckeshållare 1,0, F 11 } Räckeskoppling 1, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 1

14 u Översta bomlaget } Översta bomlaget Plattformarna i det översta bomlaget säkras med räckesstolpar med inbyggt plattformslås. Skyddsräcken monteras på samma sätt som i ställningsramarna. Aluminium-varianterna till positionerna 1 och är inte utrustade med rörkopplingar. } Gavelräckesramarna som säkrar ställningens gavlar är också försedda med plattformslås och tvådelat skyddsräcke. Endast gavelsparklister behöver monteras. Alternativt finns möjligheten att på gaveln använda ramar 1,0 m hög med räckeskoppling art.nr eller art.nr För detta krävs därutöver ett enkelräcke som knälist. På den längsgående sidan kan av infästningsskäl endast }dubbelräcken monteras. En räckesnäsa till ledstången monteras i U-profilen till 1,0 m ramen. De andra tre räckenäsorna kilas fast som vanligt. Låsning av det översta bomlaget med } Låsbygel rekommenderas (se sidan 26). 1 Räckesstolpe med plattformslås, 0,7 m 2 Räckesstolpe med plattformslås, 1,09 m Gavelräckesram, 0,7 m 4 Gavelräckesram, 1,09 m En } Räckesstolpe för konsol gör det möjligt att montera skyddsräcken och sparklister även i ytterkant på konsoler. } Sparklister hängs enkelt upp på de tappar som finns monterade på alla ställningsramar och räckesstolpar. Sparklisterna finns i rödbrunt men kan även beställas i valfri färg och med ert företags logotyp. 5 Räckesstolpe för konsol 6 Sparklister, trä 7 Gavelsparklister, trä 8 Individuella sparklister, exempel } Halvkoppling med sparklisthållare används till exempelvis i innerhörnslösningar. 9 Halvkoppling med sparklisthållare 14

15 Pos. Beteckning Mått 1 För ställningsfack } Räckesstolpe med plattformslås, 0,7 m, stål } Räckesstolpe med plattformslås, 0,7 m, aluminium 1,0 x 0,7 1,0 x 0,7 6,5 2, } Räckesstolpe med plattformslås, 1,09 m, stål 1,0 x 1,09 8, F För gavlar } Gavelräckesram, 0,7 m, stål } Gavelräckesram, 0,7 m, aluminium, 1,0 x 0,7 1,0 x 0,7 1, 4, } Gavelräckesram, 1,09 m, stål 1,0 x 1,09 14, F 5 } Räckesstolpe för konsol, enkel, med räckeskoppling, för konsol 0,6 m bred i stål i aluminium 1,0 1,0 5,5 2, F 6 } Sparklister trä 0,7 x 0,15 1,09 x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15,07 x 0,15 4,14 x 0,15 1,6 2,4,1 4,7 5,6 6,8 10, F 7 } Gavelsparklister trä 0,7 x 0,15 1,09 x 0,15 1,8 2, F 8 } Individuell utformning av sparklister 9 } Halvkoppling med sparklisthållare 19 NV 22 NV 1,0 1, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 15

16 u Diagonalstag } Diagonalstag används för att rikta upp ställningen i vertikalled. Diagonalstagens placering vid normaluppbyggnad framgår av monteringsinstruktionen. Diagonalstaget monteras lätt med en bajonettfattning upptill och låses nertill med kilkopplingen. I de fack diagonalstag monteras skall ett horisontalstag med kilkopplingar monteras i bottenbomlaget. 1 Diagonalstag 2 Diagonalstag med två halvkopplingar Horisontalstag med två halvkopplingar (kilkopplingsutförande) 4 Diagonalstag för konsol Om } Kilkopplingens överkant sitter exakt under hålet i spirans utsida är ställningen uppriktad. Om kilkopplingens överkant sitter exakt under hålet i spirans utsida är ställningen uppriktad. u Förankringar Förankringen är en viktig säkerhetsdetalj i ställningen. Layher erbjuder ett flertal olika typer och längder på såväl förankringsöglor som förankringsrör. } Förankringskoppling SpeedyScaf Med hjälp av förankringskopplingen, som monteras med bajonettfattning i hörnplåten, kan förankringar monteras även då ställningen är byggd med innerkonsol. Denna lösning ger också en större genomgångshöjd. Förankringarnas placering och vidare information finns i monteringsinstruktionen. 5 Förankringsrör för SpeedyScaf 6 Förankringskoppling för SpeedyScaf } V-förankring, Två förankringsrör monterade i vinkel för horisontell kraftupptagning kan monteras i innerspirans hörnförstärkningsplåt. } Förankringsröret, ansluts med två normal- eller } SpeedyScaf förankringskoppling i båda spirorna. Även vid ytter- och innerkonsolen är en genomgående förankring direkt i } Ramens hörnplåt möjlig och skapar en högre genomgångshöjd. Förankringskrafterna enligt godkännandet eller enskilt statiskt bevis kan vara mycket olika. Förankringens bärighet, framför allt förankringsgrunden, skall kontrolleras noga och verifieras (se monteringsinstruktionen). Förankringsprovare, normalkopplingar, pluggar och förankringsöglor, se Produktkatalog för Tillbehör. } ETICS-förankring används för att riktat föra in stora krafter, som löper parallellt med fasaden vid tilläggsisolering. Information om ETICSförankringen hittar du i Produktkatalog för Tillbehör. Information om våra förankringar finns i Produktkatalog för Tillbehör. 16

17 Pos. Beteckning Mått 1 } Diagonalstag för facklängd 2,07 för facklängd 2,57 m för facklängd,07 m 2,8,2,6 7,0 7,8 8, } Diagonalstag med 2 halvkopplingar 19 NV för facklängd 1,57 m 2,2 6, F } Horisontalstag med 2 halvkopplingar (kilkopplingsutförande) för 2,07 m för 2,57 m för,07 m 2,07 2,57,07 8,0 10,0 12, } Diagonalstag för konsol 0,7 m 19 NV 22 NV 1,8 1,8 6,0 6, F F för konsol 1,09 m 19 NV 22 NV 1,9 1,9 6,4 6, F F Pos. Beteckning Mått 5 } Förankringsrör för SpeedyScaf 0,0 0, 0,65 0,75 1,0 1,2 1,0 2,0 2,5,0 4,0 4, } Förankringskoppling för SpeedyScaf 22 NV 0, } Horisontalstag kan användas som förankringsrör i kombination med förankringskopplingar för SpeedyScaf. } Förankringsrör med två förankringskopplingar för SpeedyScaf. NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 17

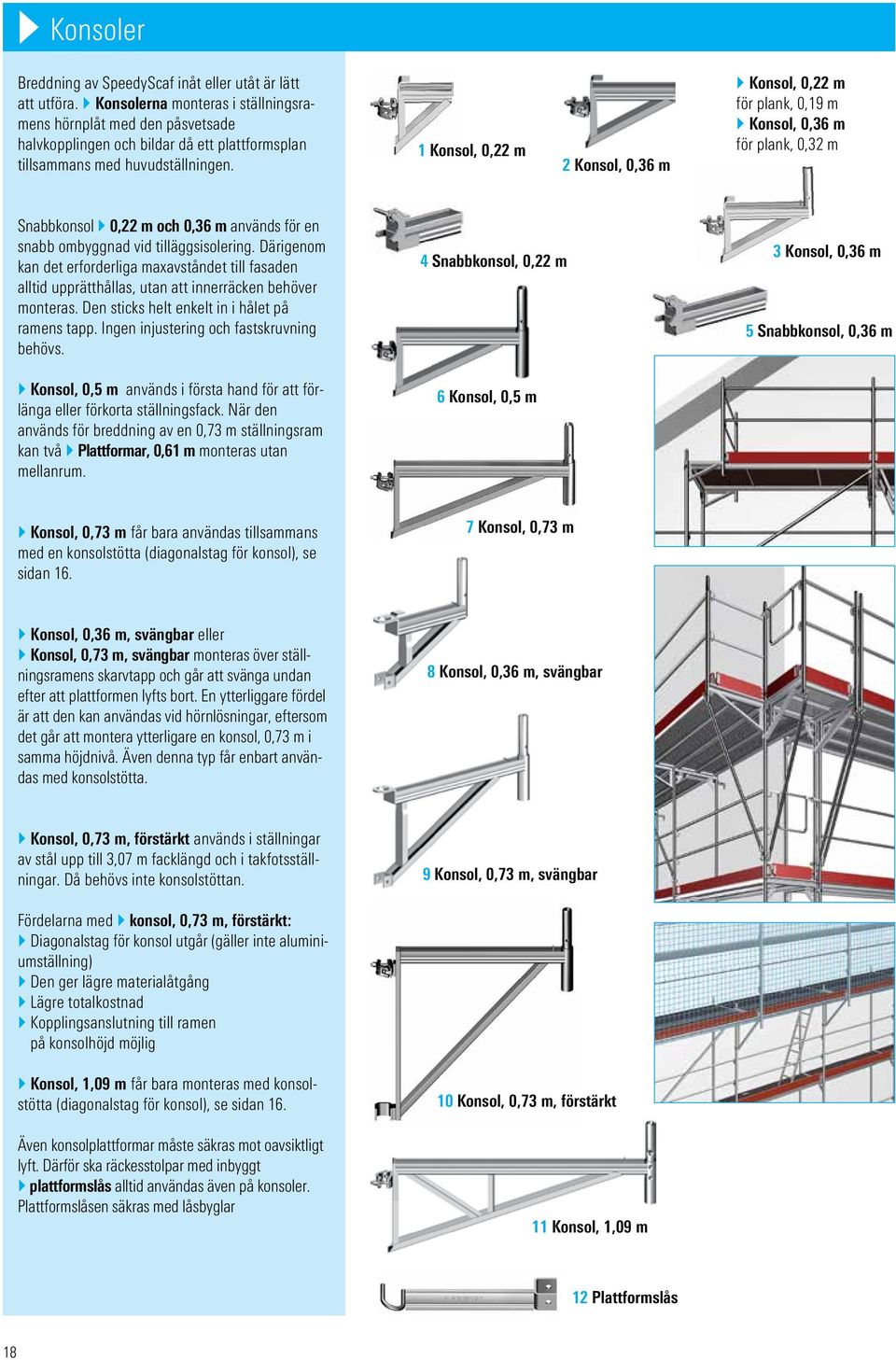

18 u Konsoler Breddning av SpeedyScaf inåt eller utåt är lätt att utföra. } Konsolerna monteras i ställningsramens hörnplåt med den påsvetsade halvkopplingen och bildar då ett plattformsplan tillsammans med huvudställningen. 1 Konsol, 0,22 m 2 Konsol, 0,6 m } Konsol, 0,22 m för plank, 0,19 m } Konsol, 0,6 m för plank, 0,2 m Snabbkonsol } 0,22 m och 0,6 m används för en snabb ombyggnad vid tilläggsisolering. Därigenom kan det erforderliga maxavståndet till fasaden alltid upprätthållas, utan att innerräcken behöver monteras. Den sticks helt enkelt in i hålet på ramens tapp. Ingen injustering och fastskruvning behövs. } Konsol, 0,5 m används i första hand för att förlänga eller förkorta ställningsfack. När den används för breddning av en 0,7 m ställningsram kan två } Plattformar, 0,61 m monteras utan mellanrum. 4 Snabbkonsol, 0,22 m 6 Konsol, 0,5 m Konsol, 0,6 m 5 Snabbkonsol, 0,6 m } Konsol, 0,7 m får bara användas tillsammans med en konsolstötta (diagonalstag för konsol), se sidan Konsol, 0,7 m } Konsol, 0,6 m, svängbar eller } Konsol, 0,7 m, svängbar monteras över ställningsramens skarvtapp och går att svänga undan efter att plattformen lyfts bort. En ytterliggare fördel är att den kan användas vid hörnlösningar, eftersom det går att montera ytterligare en konsol, 0,7 m i samma höjdnivå. Även denna typ får enbart användas med konsolstötta. 8 Konsol, 0,6 m, svängbar } Konsol, 0,7 m, förstärkt används i ställningar av stål upp till,07 m facklängd och i takfotsställningar. Då behövs inte konsolstöttan. Fördelarna med } konsol, 0,7 m, förstärkt: } Diagonalstag för konsol utgår (gäller inte aluminiumställning) } Den ger lägre materialåtgång } Lägre totalkostnad } Kopplingsanslutning till ramen på konsolhöjd möjlig } Konsol, 1,09 m får bara monteras med konsolstötta (diagonalstag för konsol), se sidan 16. Även konsolplattformar måste säkras mot oavsiktligt lyft. Därför ska räckesstolpar med inbyggt } plattformslås alltid användas även på konsoler. Plattformslåsen säkras med låsbyglar 9 Konsol, 0,7 m, svängbar 10 Konsol, 0,7 m, förstärkt 11 Konsol, 1,09 m 12 Plattformslås 18

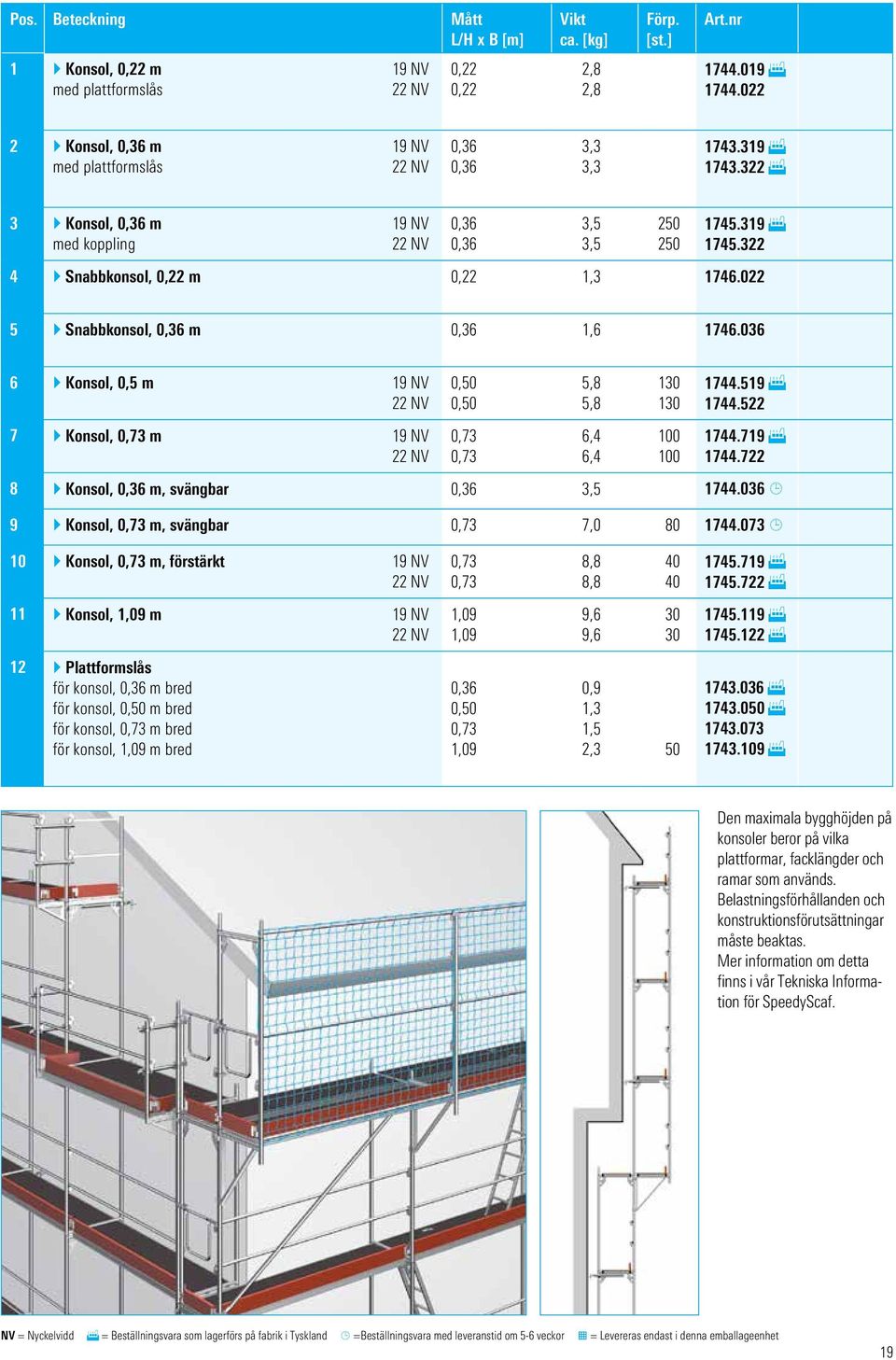

19 Pos. Beteckning Mått 1 } Konsol, 0,22 m 19 NV med plattformslås 22 NV 0,22 0,22 2,8 2, F } Konsol, 0,6 m 19 NV med plattformslås 22 NV 0,6 0,6,, F F } Konsol, 0,6 m 19 NV med koppling 22 NV 0,6 0,6,5, F } Snabbkonsol, 0,22 m 0,22 1, } Snabbkonsol, 0,6 m 0,6 1, } Konsol, 0,5 m 19 NV 22 NV 7 } Konsol, 0,7 m 19 NV 22 NV 0, 0, 0,7 0,7 5,8 5,8 6,4 6, F F } Konsol, 0,6 m, svängbar 0,6, ¹ 9 } Konsol, 0,7 m, svängbar 0,7 7, ¹ 10 } Konsol, 0,7 m, förstärkt 19 NV 22 NV 0,7 0,7 8,8 8, F F 11 } Konsol, 1,09 m 19 NV 22 NV 1,09 1,09 9,6 9, F F 12 } Plattformslås för konsol, 0,6 m bred för konsol, 0, m bred för konsol, 0,7 m bred för konsol, 1,09 m bred 0,6 0, 0,7 1,09 0,9 1, 1,5 2, F F F Den maximala bygghöjden på konsoler beror på vilka plattformar, facklängder och ramar som används. Belastningsförhållanden och konstruktionsförutsättningar måste beaktas. Mer information om detta finns i vår Tekniska Information för SpeedyScaf. NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 19

20 u Skyddstak, skyddsnät Skydd vid takarbeten Det förstärkta skyddet som föreskrivs för takarbeten går snabbt att montera på SpeedyScaf. På det översta bomlaget sätter du på en skyddsnätsstolpe istället för en räckesstolpe. I varje fack monteras två skyddsnätsgrindar enligt samma princip som skyddsräckena. Slå fast kilarna, montera sparklister och låsbyglar klart! För } skyddsnätstolpen 0,6/0,/0,7 m art.nr låses mot ytterspiran med låsbygel och på innerspiran med } bult 12 x 65 mm art.nr och } säkerhetssprint art.nr Skyddsnätsgrind För varje fack måste två skyddsnätsgrindar hängas upp på skyddsnätsstolpen. På gavlarna monteras vanliga } ramar. Om } skyddsnätstolpen 0,6/0,/0,7 m art.nr används tillsammans med konsoler måste plattformarna i ställningsfacket allt efter konsolvarianten säkras mot lyftning med plattformslås. art.nr , art.nr eller art.nr Skyddsnätsstolpe 1,09 m och 0,6/0,/0,7 m } Skyddsnät se Produktkatalog för Tillbehör. } Skyddstakskonsoler Ytorna täcks in med vanliga plattformar. Horisontellt används två plattformar 0,61 m och till den lutande delen en plattform 0,61 m samt en plattform 0,2 m Skyddstakskonsoler 20

21 Pos. Beteckning Mått 1 } Skyddsnätsstolpe 0,6/0,/0,7 m (Användning på ramar 0,7 m och konsoler 0,6 m, 0,5 m och 0,7 m) 2,00 x 0,7 12, } Skyddsnätsstolpe 1,09 m (Användning på ramar 1,09 m) 2,00 x 1,09 1, F 2 }Skyddsnätsgrind 1,00 x 1,57 1,00 x 2,07 1,00 x 2,57 1,00 x,07 15,5 17,7 21,1 24, ¹ ¹ F F } Skyddstakskonsoler 19 NV, 18, F Utdrag ur Produktkatalog för Tillbehör: } Skyddsnät Näten fästs in nedtill (i höjd med ställningsplatt-formen och upptill (2 m ovanför ställningsplatt-formen) mot ett rör. } Skyddsnät utan låsremmar Utan låsremmar träs skyddsnätet på rören i varje maska. Med remmar fästs nätet på rören med 7 mm avstånd. Sparklist och handledare krävs i båda fallen. Skyddsnät 10,0 x 2,0 m. Specifikation: maskvidd 100 mm, färg blå, av PPM 4,5 mm, knutlöst, enligt SS-EN 126-1, typ U. } Skyddsnät med låsremmar NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 Veckor # = LeVereras endast i denna emballageenhet 21

22 u Trappor Utvändig trappa Något alldeles extra i form av säkerhet, komfort och snabbhet erbjuder} T4 trappa av aluminium. Materialtransporten gynnas eftersom arbetsplattformarna kan utnyttjas för passage. Den utanpåliggande trappan ingår för normalutförandet (upp till 24 m) i typgodkännandet. Det innebär att om belastningen är högst 2 kn/m2 behövs ingen ytterligare kontroll. Plattformstrapptornet kopplas samman via } trappkoppling för SpeedyScaf med huvudställningen. Då fungerar kopplingens U-profil som stöd för ett 0,19 m brett "spalt"-golv. } U-tvärbom för bottenbomlag för plattformstrappa, vid insteget för upphängning av plattformstrappan. Genom nya problemlösningar skapar Layher tillgång till nya tillämpningsområden. Trapporna ger en snabb och säker uppgång, problemfri materialtransport och ostört arbete på alla ställningsplan. De kan också användas för montering av trapptorn för snabb kommunikation mellan olika nivåer på byggarbetsplatsen. 1 T4 Alu-trappa } } U-tvärbom för bottenbomlag 2 Alu-trappa Komforttrappa 6 Trappkoppling för SpeedyScaf 5 Stolpe för trappavslut 7 Inneräcke för trappa, undersida 8 Trappinnerräcke 9 Trappinnerräcke } Plattformstrappan i aluminium finns också i bredden 0,94 m. 22

23 Pos. Beteckning Mått 1 } T4 alu-trappa, aluminium 1,0 m hög 1,2 m hög 1,2 x 0,64 1,6 x 0,64 12,0 1, F F 2 } Alu-trappa, aluminium Belastning 2,5 kn/m 2,(trappklass A enligt SS-EN ) för 2,57 m facklängd, stegavstånd 0,20m för,07 m facklängd, stegavstånd 0,20 m för 2,57 m facklängd, stegavstånd 0,20 m 2,57x0,64,07x0,64 2,57x0,64 21,9 26, 21, F } Komforttrappa, aluminium stegdjup 175 mm Belastning 2,5 kn/m 2, (trappklass B enligt SS-EN ) för 2,57 m facklängd, stegavstånd 0,22 m för,07 m facklängd, stegavstånd 0,22 m 2,57x0,64,07x0,64 27,0 2, F F 4 } U-tvärbom för bottenbomlag 0,7, } Stolpe för trappavslut 19 NV för den kringgånde säkringen av det översta ställningsplanet 1,10 5, } Trappkoppling för SpeedyScaf för att koppla samman trapptorn med huvudställning 22 NV 2, } Innerräcke för trappa, undersida 22 NV 6, } Trappräcke för 2,57 m facklängd, höjd 2,00 m för,07 m facklängd, höjd 2,00 m för 2,57 m facklängd, höjd 1, m 2,57x2,00,07x2,00 2,57x1, 16,1 17,6 14, ¹ 9 } Trappinnerräcke T12 för 2,57x2,0 m för 2,57x1, m Krävs vid motgående trappor 22 NV 19 NV 1, 12,5 11, F } Trappinnerräcke för starttrappa i aluminium, 1,00 m hög 1,00 10, F Layhers LOTS-trappa 0 möjliggör både temporära och stationära trapptornskonstruktioner med stor bärighet. LOTS-trappa 0 med barnsäkert räcke används företrädesvis inom det offentliga området, t. ex. övergångar över gator, trappor i offentliga byggnader eller som utrymningstrappa. } U-trappvagnsstycke 0: Tillåten belastning 5,0 kn/m 2 vid en gångbredd på trappan på 2,07 m Trappans mått: stigning s = 20,0 cm trappsteg a = 27,5 cm urtag u = 4,5 cm Med hjälp av Layhers lösa trappvagnstycken kan mer eller mindre tillfälliga trappor byggas för vitt skilda ändamål. Exempelvis trappor för utrymning, läktare och övergångar för privatpersoner vid byggarbetsplatser. Kontakta Layher AB för mer information om olika trapptorn och för att beställa broschyren Temporary Access. } Trapptorn 0 NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 2

24 u Fackverksbalkar } Fackverksbalk i stål Överbryggningar på upp till 7,71 m skapas med systemanpassade fackverk. Plåtarna i fackverkets övre ändar hängs över ställningsramarnas skarvtappar. Fackverkets undre rör låses med en fackverkskoppling. Beakta lasterna i fackverk och ramar - säkerställ att konstruktionen har tillräcklig bärighet för det aktuella projektet innan montering påbörjas. Överbryggningar på upp till 4,14 m kan göras med vanliga stål- eller aluminiumplank, se sidan 8. 1 Fackverksbalk 2 Fackverkskoppling Användning av fackverkskopplingen U-tvärbom för fackverk med tapp 4 Fackverksbom med skarvtappar Exempel: överbryggning med fackverksbalk 5,14 m. Då systemoberoende fackverk används för överbryggningar kan vidare montering enligt modulmåtten göras tack vare fackverksbom med skarvtappar. u Väderskydd på det översta bomlaget Väderskydsstolpen används för intäckning till skydd mot väder och vind på SpeedyScafs översta bomlag. Vid det översta bomlaget måste alla ramar som väderskyddsstolpen fästs i vara fast förankrade i byggnaden. Väderskyddsstötta fästs mot räckesstolpen och ramen med två vridkopplingar och strävas enligt skissen med ett extra ställningsrör av stål (längd 1,5 m). På utsidan finns stift för upphängning av intäckningsplast. Upptill finns två räckesfästen för vanliga enkelräcken < 19 < 5 Väderskyddsstötta 24

25 Pos. Beteckning Mått 1 } Fackverksbalk, stål 5,14 m (2x2,57 m) 6,14 m (2x,07 m) 7,71 m (x2,57 m) 5,14x0,45 6,14x0,45 7,71x0,45 52,,9 76, F F F } Fackverksbalk, aluminium 5,14 m (2x2,57 m) 6,14 m (2x,07 m) 5,14x0,45 6,14x0,45 22,5 26, F F 2 } Fackverkskoppling 19 NV 22 NV 1,6 1, F } U-tvärbom för fackverk med tapp 0,7 1,09,1 4, F 4 } Fackverksbom med skarvtappar 0,7 m inkl. 4 bultar för fackverksbalk 4901, 4902, 4912 och , Pos. Beteckning Mått 5 } Väderskyddsstötta Utsidan, stift för upphängning av presenning, upptill 2 räckesfästen för strävning med räcken 2,0 1, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 25

26 u Ställningstillbehör } U-tvärbom med halvkopplingar kan monteras mellan spirorna på valfri höjd för exakt anpassning av plattformshöjd. Vid stora taksprång har du god hjälp av horisontalbalk av aluminium. Skarvtappar på horisontalbalken används för infästning av ovanliggande ställningsramar så att facklängden kan minskas med 0,5 m eller 1,0 m. 1 U-tvärbom, 0,7 m med halvkoppling 2 U-tvärbom, 1,09 m med halvkoppling Horisontalbalk av aluminium 0,7 m 5 Avsmalningsbom 1,09 m till 0,7 m 1,09 m 4 Skarvtapp för U-profil } Låsbyglar används för att säkra ramställningens detaljer. De monteras snabbt och enkelt utan skruvning. Exempelvis används de för låsning av ramarna. Låsbyglar skall framförallt användas på de översta bomlagen (ram-ram och ram-räckesstolpar) i syfte att förhindra att plattformar blåser ur ställningen. u Bröstningstving } Bröstningstving kan användas då arbetet och fallrisken kräver ett temporärt skyddsräcke. Den kan monteras på betongvalv med tjocklek 16- cm. Skyddsräcket måste utföras enligt gällande föreskrifter. Räckesstolpe enkel används som hållare för skyddsräcket. SpeedyScafs vanliga skyddsräcken kan monteras i valfri facklängd upp till,07 m. Om sparklist krävs kan även dessa monteras på bröstningstvingen. 6 Låsbygel } Avsmalningsbom 1,09 m till 0,7 m Med avsmalningsbom kan montage av ställningsramar med bredd 0,7 m utföras ovanpå ställningsramar med bredd 1,09 m. Vid montering på valvkant måste sparklister användas. Spiran placeras ovanpå skruven. 7 Bröstningstving 26 8 Räckesstolpe Vid montering på betongsarg behövs inga sparklister. Spiran placeras på skarvtappen.

27 Pos. Beteckning Mått 1 } U-tvärbom 0,7 m med halvkoppling 19 NV 22 NV 0,7 0,7,9 4, } U-tvärbom, 1,09 m med halvkoppling 19 NV 22 NV 1,09 1,09 5,1 5, F F } Horisontalbalk av aluminium, 2,57 m } Horisontalbalk av aluminium,,07 m 2,57,07 8,5 9, F F 4 } Skarvtapp för U-profil med 2 bultar 0,2 1, F 5 } Avsmalningsbom 1,09 m till 0,7 m med U-profil 1,09 8, F 6 } Låsbygel, röd, Ø 11 mm 0, Pos. Beteckning Mått 7 } Bröstningstving 0,58 7, F 8 } Räckesstolpe 0,88 4, F Exempel på bröstningstving på valvkant: Exempel på bröstningstving på betongsarg: NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 27

28 u Materialtransport och fallskydd } Materialtransportör Layher 200 } Layher 200 är lämplig för vertikal transport av ställningsmaterial upp till och med 200 kg och till en höjd av 5 m. Basenheten består av chassi, vajertrumma, vajer och kontrollpanel. Masten med kuggstång kan monteras mot ställning med ställningsrör. 2 Svängbar materialkorgshållare Förankringarna monteras var 4:e höjdmeter. Hela enheten tar en yta av 1,5 x 1,5 m i anspråk, vilket möjliggör att lastning av transportören kan göras parallellt med byggnaden utan problem. Urlastning vid respektive bomlag kan enkelt göras genom att vrida plattformen. Plattformen som är en lättviktskonstruktion (endast 51 kg) kan vridas 90 åt höger. 1 Layher 200 basenhet 4 Materialhållare för plattformar Materialkorg 5 Materialhållare för rör (undre del) 5 Materialhållare för rör (övre del) 7 Mast till materialtransportör Layher 200 är enkel att serva och underhålla dvs. lätt åtkomst till samtliga komponenter. } Montagestolpen, } Alu-montageräcket 1,57/2,07 m, } montageräcket 2,57/,07 m och } montagestolpe för gavel används för tillfällig fallsäkring vid monteringen av ställningsdelar på det översta, ännu ej säkrade bomlaget. Utdragslängder Artikel L min. L max. Alu-montageräcke 1,57/2,07 m 1,57 m 2,90 m Alu-montageräcke 2,57/,07 m 2,20 m,70 m 6 Materialhållare flex 8 Ställningsanslutning 9 Justerbart stopp 10 Montageräcke för materialtransportör 11 Montagestolpe, för två montageräcken (0,5 m och 1 m höjd) 1 Montagestolpe för gavel, 12 Alu-montageräcke u Lagerpallar } Rampallen är en kostnadseffektiv lösning för hantering av ramar på höjden. Den rymmer upp till 20 ramar och är dimensionerad så att tre pallar med bredden 0,7 m kan placeras bredvid varandra på ett lastbilsflak. Gaffelstyrningar och ett tvärstag i mitten ger absolut säkerhet mot stjälpning under transport med gaffeltruck. Låsbygeln hindrar ställningsramarna från att lyftas ut från den fulla pallen och håller fast dem vid kranförflyttning. Låsstaget fästs in i räckesfästena på de båda yttersta ställningsramarna och håller samman ställningsramarna. Detta är extra viktigt när fulla pallar ställs ovanpå varandra. Högst två fulla pallar får staplas ovanpå varandra. Fler palltyper, se Produktkatalog för Tillbehör. 14 Rampall 15 Låsbygel till rampall 16 Låsstag 28

29 Pos. Beteckning Mått 1 } Layher 200 basenhet 1,7 kw / 20 VAC / Hz, lastkapacitet 200 kg, hastighet 25 m/min, max höjd 5 m (OBS! ej för persontransport) Innehåll: basdel 2,0 m, elektrisk driven materialkorg, manöverenhet 5 m, kabeltrumma, chassi 2 } Svängbar materialkorgshållare 90 ledad höger } Materialkorg mått 1,20 x 0,75 x 1,80 m 142, , , } Materialhållare för plattformar, } Materialhållare för rör 2 delar, en för undre och en för övre 6 } Materialhållare flex med snabbfäste 6, , } Mast till materialtransportör med kuggstång 2,0 1,0 24,0 14, } Ställningsanslutning montageavstånd 4,0 m 9, } Justerbart stopp 2, } Montageräcke för materialtransportör för användning tillsammans med montagestolpe (se sid 28, pos. 4) 11 } Montagestolpe i aluminium för två montageräcken (0,5 m och 1 m höjd); snabb infästning av räcket med tippstift 12 } Alu-montageräcke 1,57/2,07 m } Alu-montageräcke 2,57/,07 m i aluminium 1 } Montagestolpe för gavel i aluminium, i en del 1,7 2, 9, , F,2 4, F 1.07 F 9, F Tillbehör } Elskåp } Kabeltrumma, m } Förlängningskabel 20 m 8,0 8,0 5, Pos. Beteckning Mått 14 } Rampall 0,7 m 1,09 m 1,20x0,77 1,20x1,1 4,0 6, F 15 } Låsbygel till rampall 1,20 2, } Låsstag 1,12, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 29

30 u Programvara för ställningsbyggnad } Layher LAYPLAN LAYPLAN SpeedyScaf ger dig på ett enkelt sätt förslag på ställningsutföranden. Mjukvaran fastställer vilket material som behövs för att bygga dem och tillhandahåller utskrivna skisser, för högre säkerhet på byggplatsen. I enlighet med regelverket måste en plan för montering, ändring och demontering av ställningen kunna tillhandahållas, beroende på ställningens komplexitet. Komplett ställningsbyggnation i endast tre steg: } Steg 1: Planera ställningen snabbt och effektivt med hjälp av den överskådliga layouten och systemets användarvänlighet. } Steg 2: Den färdiga skissen ger dig all viktig information och hjälper dig med logistiken. } Steg : Du sparar tid i planeringsarbetet, samtidigt som rätt material kommer till byggplatsen. Strukturen på Layplan är lättöverskådlig. Du slipper studera tjocka manualer. En fullständig beskrivning finns digitalt. Snabb och kostnadseffektiv plannering av cistern- och fasadställningar. 0

31 Pos. Beteckning Mått 1 ENSKILD LICENS } LAYPLAN SpeedyScaf F 2 FOLLOW-UP LICENS } LAYPLAN SpeedyScaf F Layher Material Manager } Skapar och skriver ut materiallistor Utskriftsverktyg } Nivåer kan väljas fritt } Export- och mailfunktion ingår i systemet. NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland ¹ =Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 1

32 Layher AB Box Upplands Väsby Hästhagsvägen 6 Tel: Fax: E-post: Väderskydd Protective Systems Event Event Systems Allround Allround Scaffolding Rolling Towers Rullställningar Ladders Stegar SpeedyScaf Accessories Tillbehör More Fackverk Possibilities Utgåva Layher AB - alla rättigheter förbehållna. Vi reserverar oss för ändringar i tekniska specifikationer och priser. För eventuella tryckfel ansvaras ej.
