MONTERINGSINSTRUKTION. HAKI UNIVERSAL Hängande ställning

Transkript

1 MONTERINGSINSTRUKTION HAKI UNIVERSAL Hängande ställning HAKI AB 2016

2 Viktig information HAKIs produktansvar och monteringsinstruktioner gäller endast för ställningar som enbart innehåller komponenter tillverkade och levererade av HAKI. HAKIs typkontrollintyg gäller endast för ställningar med vilkas material, dimensioner och utförande överensstämmer med det granskade underlaget. HAKIs systemställningar får inte byggas med inblandning av komponenter eller sammankopplas med ställning av annat fabrikat än HAKI utan att en särskild utredning om bärförmågan har gjorts. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. Att blanda komponenter från olika leverantörer kan göra försäkringsskyddet ogiltigt. HAKI förbehåller sig rätten till löpande tekniska förändringar. Monteringsinstruktion skall medfölja ställningen då den avlämnas till användaren. De senaste versionerna av HAKI monteringsinstruktioner kan laddas ner från HAKIs hemsida, För ställningskonstruktioner som ej omfattas av denna monteringsinstruktion, kontakta HAKIs tekniska avdelning. Krav för att uppföra, använda och nedmontera ställning finner man i AFS 2013:4. HAKI färgkoder Horisontaler och diagonaler märks med modulmått (cc mått spiror) och en färgkod. Märkningen är ett utmärkt hjälpmedel vid montering och hantering av ställningsmaterialet Faktaruta 1000 N = 1 kn ~ 100 kg 10 N ~ 1 kg Alla mått i mm Copyright HAKI AB, 2016 Eftertryck av text och bilder/illustrationer får inte ske utan HAKIs medgivande. 2

3 förutsättningar HAKI Universal hängande ställning HAKI Universal har hos SP Sveriges Tekniska Forskningsinstitut typkontrollerats enligt AFS 2013:4 och SS-EN Certifikat nr Beräkningar har utförts enligt SP-Metod Allmänt HAKI Universal hängande ställning byggs med en valfri fackbredd och normalt med facklängd 3050 mm samt med 2000 mm mellan bomlagen. ERB och LB balkar kan användas både som längd- och tvärbalkar. Som inplankning används lämpligen HAKI AL-plank. Märkning Samtliga komponenter exkl. lås, sprintar etc. är försedda med varaktig märkning med HAKIs logotype och tillverkningsårets två sista siffror ( S16). Alla bärande detaljer har märkning för full spårbarhet. För ytterligare information, se HAKI Säkerhetsguide. Upphängningsbeslagen är präglade med gällande WLL (SWL) 20 kn alt 12 kn. Spira Skyddsräcksram Fotlist Längdbalk Inplankning Enrörsbalk 3

4 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Spira S4 AL S ,6 Spirskarv med tapp Ø38 mm S ,8 Byglar på samma nivå S ,0 Ø 48 mm S ,2 Aluminium S ,7 Spira S S ,9 Spirskarv med tapp Ø38 mm S ,3 Byglar på samma nivå S ,7 Ø 48 mm S ,1 S ,2 Sprint till spirskarv ,3 Ø 16 mm För förstärkning av spirskarv vid draglast t ex vid hängande ställning, lyft eller ställning för väderskyddstak. Längdbalk LB AL LB 700 AL ,9 Med fjäderlås LB 770 AL ,9 Ø 34 mm LB 1050 AL ,5 Aluminium LB 1250 AL ,2 LB 1655 AL ,8 LB 1964 AL ,8 LB 2500 AL ,2 LB 3050 AL ,5 Längdbalk LBL LBL ,5 Med fjäderlås LBL ,1 Ø 34 mm LBL ,8 LBL ,3 LBL ,0 LBL ,7 LBL ,9 LBL ,0 Enrörsbalk ERB AL ERB 564 AL ,5 Med fjäderlås ERB 700 AL ,7 Ø 48 mm ERB 770 AL ,9 Aluminium ERB 1050 AL ,2 ERB 1250 AL ,6 ERB 1655 AL ,1 ERB 1964 AL ,5 ERB 2500 AL ,4 ERB 3050 AL ,0 4

5 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Enrörsbalk ERB ERB ,6 Med fjäderlås ERB ,3 Ø 48 mm ERB ,6 ERB ,4 ERB ,5 ERB ,3 ERB ,3 ERB ,6 ERB ,9 ERB ,3 Skyddsräcksram SKRD AL SKRD 700 AL ,3 Med fjäderlås SKRD 770 AL ,5 Aluminium SKRD 1050 AL ,5 SKRD 1250 AL ,8 SKRD 1655 AL ,9 SKRD 1964 AL ,6 SKRD 2500 AL ,8 SKRD 3050 AL ,9 Skyddsräcksram GFL GFL ,8 Med fjäderlås GFL ,0 Rör oktagon 28 mm GFL ,8 GFL ,7 GFL ,4 GFL ,1 GFL ,2 GFL ,5 Diagonalstag AL DS 2500 AL ,1 Aluminium DS 3050 AL ,7 Ø 48 mm Diagonalstag DS ,0 Med kilkopplingar DS ,1 Ø 48 mm DS ,7 DS ,3 DS ,2 Horisontalstag AL HDS 3050x1655 AL ,0 Aluminium HDS 3050x1250 AL ,5 Ø 48 mm HDS 2500x1250 AL ,0 HDS 2500x1655 AL ,3 Horisontalstag teleskopiskt AL HDS AL ,3 Aluminium L= mm Horisontalstag HDS 3050x ,8 Med kilkoppling HDS 3050x ,2 Ø 48 mm 5

6 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt AL-plank ALP 1010x230x90 AL ,9 L= lastklass 6 (6,0 kn/m 2 ) ALP 1250x230x90 AL ,6 L= lastklass 5 (4,5 kn/m 2 ) ALP 1655x230x90 AL ,9 ALP 1964x230x90 AL ,8 ALP 2500x230x90 AL ,5 ALP 3050x230x90 AL ,2 Stålplank B=230 mm SPL 1050x230x ,5 L= lastklass 6 (6,0 kn/m²) SPL 1250x230x ,8 L= lastklass 5 (4,5 kn/m²) SPL 1655x230x ,5 L= lastklass 4 (3,0 kn/m²) SPL 1964x230x ,5 SPL 2500x230x ,1 SPL 3050x230x ,8 Fotlist AL 564 AL ,0 700 AL , AL , AL , AL , AL , AL , AL ,5 Konsol AL SK 230 AL ,7 Utan spirskarv SK 460 AL ,9 Med fjäderlås Aluminium Ø 48 mm Konsol med tapp AL SK 564 AL ,1 Med spirskarv SK 770 AL ,3 Med fjäderlås Aluminium Konsol AL SK 1250 AL ,0 Med spirskarv Med fjäderlås Aluminium Konsol SK ,6 Utan spirskarv SK ,1 Med fjäderlås SK ,3 Ø 48 mm SK ,7 6

7 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Konsol SK ,8 Med spirskarv SK ,9 Med fjäderlås SK ,5 Ø 48 mm Konsoldiagonal SKD ,1 Kombineras med ERB 1250 eller LB 1250 Ställningsrör SR ,1 SR ,1 SR ,0 SR ,3 SR ,4 SR ,1 SR ,7 SR ,0 SR ,1 SR ,1 Koppling fast RA 48x48 22 mm ,2 Nyckelvidd 22 mm Koppling variabel SW 48x48 22 mm ,4 Nyckelvidd 22 mm Upphängningsbeslag Benämning Kod Art. nr Vikt Upphängningsbeslag U-Beslag Kätting ,3 Kätting U-Beslag Kätting ,0 Bygghöjd 1362 resp. 850 mm Tillåten belastning 20,0 kn Upphängningsbeslag U-Beslag H-balk ,1 H-balk U-Beslag H-balk ,8 För H-balk med flänsbredd U-beslag H-balk , mm, mm resp mm Tillåten belastning 20,0 kn 7

8 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Upphängningsbeslag ,3 L-balk För L-balk med flänsbredd mm Tillåten belastning 20,0 kn Upphängningsbeslag ,5 Bulb-Kätting För bulbplåt 220x10-300x13 mm Tillåten belastning 20,0 kn Upphängningsbeslag ,5 Bulb-Kätting För bulbplåt 160x9-200x12 mm Tillåten belastning 20,0 kn Upphängningsbeslag ,0 Bulb-rör För bulbplåt 160x8 mm Nyckelvidd 22 mm Tillåten belastning 20,0 kn Upphängningsbeslag ,4 Gallerdurk Tillåten belastning 20,0 kn Upphängningsbeslag ,1 KF 48 dubbel Håldiameter 20 mm Nyckelvidd 22 mm Tillåten belastning 20,0 kn Klämbeslag ,5 Nyckelvidd 30 mm Monteras på plåtkant, tjocklek mm Kätting LLU ,1 Med långa länkar typ LLU-11-8 Tillåten belastning 20,0 kn Schackel SA ,4 Tillåten belastning 20,0 kn Övriga tillbehör, se HAKI Komponentlista. 8

9 Informat ion om säkerheten vid montering och demontering 1. Försök om möjligt att inhägna arbetsområdet innan ställningen monteras/demonteras. 2. Ställningens placering ska kontrolleras för att förebygga risker under uppförande, nedmontering, flyttning och säkert arbete med avseende på nivå och lutning, hinder och vindförhållanden. 3. Kontrollera att all lyftutrustning som ska användas, t.ex. kedjespel, lyftlinor, lyftblock eller liknande, har testats omsorgsfullt och godkänts av en behörig person i enlighet med lokala bestämmelser. 4. Kontrollera att det finns hjälpverktyg och skyddsutrustning tillgänglig på arbetsplatsen. 5. Använd alltid lämplig personlig skyddsutrustning, t.ex. skyddsselar, oberoende livlinor av rätt typ och med lämpliga fästen, etc. 6. Under monterings- och demonteringsarbetet ska robusta, temporära plan användas som temporära plattformar för ställningsbyggarna. 7. Kontrollera alltid att spärren som skyddar mot avlyftning har aktiverats när en plattform har installerats. 8. Läs alla relevanta instruktioner eller säkerhetsanvisningar från tillverkarna av de olika ställningarna som ska användas. 9. Klättra aldrig upp i en ställning från utsidan. Använd alltid lämpliga trappor, stegar eller uppstigningsramar som är avsedda att ge tillgång till de övre planen från ställningens insida. 10. Om ställningen ska användas utomhus måste monterings- eller demonteringsarbetet avbrytas om vädret är för dåligt. Kontrollera att alla lösa komponenter är ordentligt förankrade innan ställningen lämnas. 11. Ställningsarbete måste utföras av kompetent personal under ledning av en kompetent person. 12. Upp- och nerhissning av detaljer, material och verktyg med linor eller lyftslingor skall utföras i ett säkrat hissområde. 13. Lyftutrustning får inte monteras på ställning utan att förankring eller motsvarande är säkerställd. 14. Var uppmärksam på eventuella kraftledningar i närheten. 15. Uppmärksamma och följ alltid de bestämmelser som utfärdats av de lokala myndigheterna. Demonteringsanvisning 1. Demontera ställningen från det översta planet. 2. Börja med att demontera fotlisterna, de mellersta räckena och handräckena. 3. Ta först ner det övre planet och sedan trappstegen. 4. Ta ner horisontalerna och diagonalerna på det översta planet. 5. Avsluta med att ta ner spirorna på det översta planet. 6. Ta ner det näst högsta planet genom att upprepa steg 3 till 5 och fortsätt på samma sätt till ställningen är helt demonterad. 7. Materialet får inte kastas eller stjälpas av på marken. Det kan skada materialet eller orsaka personskador. Materialet ska sänkas ner på marken med hjälp av linor eller lyftslingor, eller bäras ner för hand. 8. Förankringar får inte tas bort förrän demonteringen når denna nivå. 9

10 upphängningsbeslag Sprint till spirskarv Ø 16 mm Art. nr / Kätt ing Finns i två utföranden med bygghöjd 1362 respektive 850 mm. Beslaget kan justeras i höjd med nx64 mm genom att flytta schackeln i kättingen. Används för upphängning av spira i annat upphängningsbeslag eller i svetsöra eller motsvarande. Svetsöra eller motsvarande skall kunna ta upp en last av 40 kn och vara anpassat för schackel Tillåten belastning 20,0 kn. OBS! Tillåten belastning reduceras kraftigt vid vinkelavvikelse från spiran och ökat avstånd till första balkkrans. Kontakta HAKIs tekniska avdelning för information. Vid stor vinkelavvikelse och vid infästning längre ned på spiran, använd upphängningsbeslag KF 48 dubbel i kombination med kätting och schackel. Art. nr / H-balk Konstruerad för H-balk med flänsbredd mm, flänstjocklek max 35 mm och livtjocklek max 16 mm. H-balk Konstruerad för H-balk med flänsbredd mm, flänstjocklek max 35 mm och livtjocklek max 20 mm. Används i kombination med upphängningsbeslag kätting eller Tillåten belastning 20,0 kn. 10

11 upphängningsbeslag Art. nr H-balk Konstruerad för H-balk med flänsbredd mm, flänstjocklek max 45 mm och livtjocklek max 40 mm. Används i kombination med upphängningsbeslag kätting eller Tillåten belastning 20,0 kn. Art. nr L-balk Konstruerad för L-balk med flänsbredd mm, flänstjocklek max 35 mm och livtjocklek max 15 mm. Används i kombination med upphängningsbeslag kätting eller Tillåten belastning 20,0 kn. 11

12 upphängningsbeslag Art. nr / Bulb-Kätting 160x9-200x12 Konstruerad för bulbplåt (Holland profile)160x11-220x12 mm. Bulb-Kätting 220x10-300x13 Konstruerad för bulbplåt (Holland profile) 220x10-300x13 mm. Används i kombination med upphängningsbeslag kätting eller Tillåten belastning 20,0 kn. 12

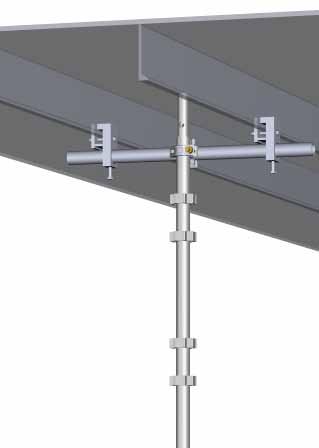

13 upphängningsbeslag Art. nr Bulb-rör Konstruerad för bulbplåt (Holland profile) 160x8 mm. Används i kombination med ställningsrör och fast koppling. Tillåten belastning för beslaget 20,0 kn. Ställningsrör och koppling begränsar dock tillåten last i spiran. Beslaget kan modifieras för andra storlekar på profilen. Art. nr Gallerduk Konstruerad för gallerdurk med minsta öppning 42x16 mm och upp till 80x80 mm. Kan också användas i hål med minsta Ø 45 mm. Används i kombination med upphängningsbeslag kätting eller Tillåten belastning 20,0 kn. 13

14 upphängningsbeslag Art. nr KF 48 dubbel Används för upphängning av spira i svetsöra eller liknande då upphängningsbeslag kätting / inte kan användas. T ex vid stor vinkelavvikelse och vid infästning längre ned på spiran samt då spirtoppen är upptagen av annan spira. Används i kombination med kätting med långa länkar typ LLU och schackel Tillåten belastning 20,0 kn. OBS! Tillåten belastning reduceras kraftigt vid vinkelavvikelse från spiran och ökat avstånd till första balkkrans. Kontakta HAKIs tekniska avdelning för information. Rekommenderat åtdragningsmoment 60 Nm, maximalt åtdragningsmoment 80 Nm. 14

15 upphängningsbeslag Art. nr Klämbeslag 500 Används för att fästa in i en plåtkant e.d. med en tjocklek mm. Beslagets byggmått i höjd, 500 mm, motsvarar en spira FSSH 500. Tillåten belastning vertikal last ± 20,0 kn. Tillåtet moment ± 0,7 knm. Åtdragningsmoment skruv 34 Nm för oljad respektive 45 Nm för torr skruv. 15

16 BELASTNINGSFÖRUTSÄTTNINGAR Spirskarvar För att kunna ta upp draglaster i den hängande ställningens spirskarvar, skall dessa låsas med en 16 mm sprint. Stagning och förankring Alla hängande ställningskonstruktioner skall vertikalstagas eller förankras i alla riktningar samt horisontalstagas för att ta hand om eventuella sidokrafter från t.ex. vindlast. Knutpunkterna mellan horisontaler och vertikaler kan i annat fall ta skada och i värsta fall brista. Omvänd balk HAKI Universals unika konstruktion där infästningen av horisontal till vertikal är symmetrisk, innebär att en balk monterad upp och ned i ett spirpar, kan bära en ställningskonstruktion. Tillåten spirlast är här beroende på vilken balk som används och upplagets position och utbredning. Ett smalt upplag motsvarar en punktlast på balken och vid ett upplag med balkens fulla längd är det närmast infästningen av balken till spiran som dimensionerar. HAKI Upphängningsbeslag HAKI Upphängningsbeslag gör det möjligt att bygga en hängande ställning från i stort sätt vilken bärande konstruktion som helst. HAKIs mångåriga erfarenhet av ställningsbyggnation inom offshore- och varvsindustrin har skapat ett unikt sortiment av upphängningsbeslag Öppna beslaget och häng upp det på balken. Hål Ø 4,5 är avsett att användas för temporär låsning av beslaget vid monteringen. En sprint, syll e.d. i hålet låser beslaget provisoriskt tills att schackeln i upphängningsbeslag kätting monterats i upphängningshålet och låst beslaget permanent.

17 belastningförutsättningar Tillåtna spirlaster aluminium Vid hängande ställning skall spirskarvar låsas med 16 mm:s sprint. Tillåten spirlast i hängande ställning, draglast, är 20,0 kn. Gäller både spira i aluminium och stål. OBS! Tillåten belastning reduceras kraftigt vid vinkelavvikelse från spiran och ökat avstånd till första balkkrans vid användning med beslag och samt i vissa fall även med beslag Kontakta HAKIs tekniska avdelning för information. Tillåtna balklaster aluminium Tillåtna belastningar på balkar monterade i HAKI spiror. Monterad normalt Monterad upp och ner Balktyp Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] Tillåten mittpunktslast P [kn] Tillåtna punktlaster P 2 [kn] Tillåtna punktlaster P 3 [kn Tillåtna punktlaster P 4 [kn LB 1655 AL LB 1964 AL LB 2500 AL LB 3050 AL 16,8 11,8 7,2 4,8 27,0 22,6 17,6 14,4 13,5 11,3 8,8 7,2 6,8 5,7 4,4 3,6 10,1 8,5 6,6 5,4 13,5 11,3 8,8 7,2 ERB 700 AL ERB 770 AL ERB 1050 AL ERB 1250 AL ERB 1655 AL ERB 1964 AL ERB 2500 AL ERB 3050 AL 26,2 23,6 17,0 11,8 5,6 3,8 2,4 1,6 17,0 17,0 17,0 14,2 9,0 7,3 6,0 4,7 8,5 8,5 8,5 7,1 4,5 3,7 3,0 2,4 4,3 4,3 4,3 3,6 2,2 1,8 1,5 1,2 6,4 6,4 6,4 5,3 3,4 2,8 2,3 1,8 8,5 8,5 8,5 7,1 4,5 3,7 3,0 2,4 17

18 belastningförutsättningar Tillåtna spirlaster stål Vid hängande ställning skall spirskarvar låsas med 16 mm:s sprint. Tillåten spirlast i hängande ställning, draglast, är 20,0 kn. Gäller både spira i aluminium och stål. OBS! Tillåten belastning reduceras kraftigt vid vinkelavvikelse från spiran och ökat avstånd till första balkkrans vid användning med beslag och samt i vissa fall även med beslag Kontakta HAKIs tekniska avdelning för information. Tillåtna balklaster stål Tillåtna belastningar på balkar monterade i HAKI spiror. Monterad normalt Monterad upp och ner Balktyp Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] Tillåten mittpunktslast P [kn] Tillåtna punktlaster P 2 [kn] Tillåtna punktlaster P 3 [kn Tillåtna punktlaster P 4 [kn LBL 1050 LBL 1250 LBL 1655 LBL 1964 LBL 2500 LBL 3050 LB 3650 LB ,4 21,4 15,1 11,3 7,9 5,2 2,4 2,4 34,0 26,7 25,0 22,2 19,8 15,7 8,6 9,6 11,0 9,5 9,2 6,9 7,0 5,8 4,3 4,8 5,5 4,8 4,6 3,5 3,5 2,9 2,2 2,4 11,0 8,5 7,7 6,7 7,1 5,7 3,2 3,6 12,4 10,0 10,1 10,0 8,0 7,2 4,3 4,8 ERB 700 ERB 770 ERB 1050 ERB 1250 ERB 1655 ERB 1964 ERB 2500 ERB ,3 38,5 25,4 21,7 12,4 6,8 3,8 3,0 26,0 26,0 26,0 26,0 19,9 13,0 9,3 9,0 13,0 13,0 13,0 13,0 10,0 6,5 4,7 4,5 6,5 6,5 6,5 6,5 5,0 3,3 2,3 2,2 9,8 9,8 9,8 9,8 7,5 4,9 3,5 3,4 13,0 13,0 13,0 13,0 10,0 6,5 4,7 4,5 18

19 belastningförutsättningar Tillåtna lastklasser vid olika balkkombinationer aluminium Tabellerna gäller HAKI Universal Aluminium LB AL eller ERB AL balk vid varierande fackstorlekar, inplankning med vikten 16,5 kg/m² samt enkelsidig eller dubbelsidig belastning. I angivna lastklasser har ingen hänsyn tagits till inplankningens bärighet. För motsvarande värden för HAKI Universal i stål kontakta HAKIs tekniska avdelning. Tillåtna lastklasser för LB AL balk vid enkelsidig belastning Längdbalk LB AL a [m] LB LB LB LB LB LB LB LB Tillåtna lastklasser för ERB AL balk vid enkelsidig belastning Enrörsbalk ERB AL a [m] ERB ERB ERB ERB ERB ERB ERB ERB ERB Belastad balk Belastad balk a a Utbredd ställning 19 Fasadställning

20 belastningförutsättningar Tillåtna lastklasser för LB AL balk vid dubbelsidig belastning Längdbalk LB AL a [m] LB LB LB LB LB LB LB LB Tillåtna lastklasser för ERB AL balk vid dubbelsidig belastning Enrörsbalk ERB AL a [m] ERB ERB ERB ERB ERB ERB ERB ERB ERB Belastad balk Belastad balk a a a a Utbredd ställning Fasadställning 20

21 applikationer Exempel på ställningsparti som hänger från omvänd balk. 21

22 APPLIKATIONER Exempel på ställningsparti som hänger i upphängningsbeslag. Observera att inplankningens riktning kan ge helt olika tillåtna laster på bomlaget. 22

23 APPLIKATIONER Frikt ionsbock Används för att fästa in ett ställningsparti till en rund konstruktion med en diameter på ca mm. Två bockar används för en horisontell och fyra för en vertikal konstruktion. Infästning av balk, spira eller ställningsrör sker med koppling fast KF 48x48 till bockens rör Ø 48 mm L=190 mm. OBS! Vantskruvarna skall säkras mot vridning. Kontakta HAKIs tekniska avdelning för tillåtna belastningar. 23

24 APPLIKATIONER Exempel på hängande ställning med konsol. 24

25 APPLIKATIONER Exempel på hängande utbredd ställning med fackverk 750 AL. 25

26 Underhåll och förvaring 1. Efter användningen måste alla komponenter omsorgsfullt rengöras och inspekteras innan förvaringen. 2. Alla skadade detaljer eller komponenter som påträffas måste bytas. 3. Tillverkaren eller leverantören måste kontaktas innan material i ställningen repareras. 4. Komponenterna måste omsorgsfullt sorteras och placeras i stackar. Var försiktig och lägg inte för mycket material i stacken så att det understa materialet överbelastas och skadas. Om materialet måste stackas högt bör man använda lämpliga ställ och hyllor. 5. Komponenter av trä och plast (t.ex. plattformar, fotlister, hållare för fotlister) bör förvaras på en skyddad plats för maximal livslängd. Vind, is och snö Då det under vintermånader kan förekomma extrema väderförhållanden är det viktigt att avlägsna snö och is omgående. När det gäller vindlaster ska förankringar sättas var 4:e höjdmeter se avsnitt Stagning och förankring. När det gäller vindlaster för intäckt ställning ska beräkning göras i varje enskilt fall. För mer information, kontakta HAKIs tekniska avdelning. 26

27 personlig skyddsutrustning Infästningspunkter för personlig fallskyddsutrustning Det är tillåtet att fästa in personlig fallskyddsutrustning enligt nedan. OBS! Rekommenderade infästningspunkter förutsätter att komponenten i övrigt är obelastad och att endast en person fäster in i samma komponent åt gången. Komponenter som blivit utsatta för belastning från fallskydd skall skrotas och bytas ut mot nytt material. Runt en spira mellan två bomlag eller runt undre röret i en längdbalk LBL eller LB, Fzv eller AL, monterad mellan två spiror. Att fästa in runt röret i en enrörsbalk ERB är endast tillåtet för Universal balk i varmförzinkat stål med längden max ERB 2050 Fzv, monterad mellan två spiror. OBS! Det är inte tillåtet att fästa in runt en Universal AL balk av typen enrörsbalk ERB. I en fri spira endast runt röret inom 40 cm från knutpunkten. OBS! Ej intill en spirskarv. Inga andra infästningspunkter kan rekommenderas. Det är förbjudet att fästa in i skyddsräcken, konsoler och konsolerande balkar, dvs. balkar infästa enbart i ena änden. Det är förbjudet att fästa in i icke låsta komponenter. OBS! Enbart godkänd fallskyddsutrustning får användas. 27

28 Anteckningar 28

29 Anteckningar 29

30 Anteckningar 30
