1 MONTERINGS INSTRUKTION HAKI UNIVERSAL HAKI AB 2010

2 Viktig information HAKIs produktansvar och monteringsinstruktioner gäller endast för ställningar som enbart innehåller komponenter tillverkade och levererade av HAKI. HAKIs typkontrollintyg gäller endast för ställningar med vilkas material, dimensioner och utförande överensstämmer med det granskade underlaget. HAKIs systemställningar får inte byggas med inblandning av komponenter eller sammankopplas med ställning av annat fabrikat än HAKI. I sådana fall skall en särskild utredning om bärförmågan utföras. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. Att blanda komponenter från olika leverantörer kan göra försäkringsskyddet ogiltigt. För ställningskonstruktioner som ej omfattas av denna monteringsinstruktion, kontakta HAKIs tekniska avdelning. HAKI förbehåller sig rätten till löpande tekniska förändringar. Krav för att uppföra, använda och nedmontera ställning finner man i AFS 1990:12. HAKI färgkoder Horisontaler och diagonaler märks med modulmått (cc mått spiror) och en färgkod. Märkningen är ett utmärkt hjälpmedel vid montering och hantering av ställningsmaterialet Faktaruta 1000 N = 1 kn ~ 100 kg 10 N ~ 1 kg Alla mått i mm HAKI monteringsinstruktioner Universal, Universal AL, Continental, Ram, Trapptorn, Hängande ställning, Galge och Väderskydd. Copyright HAKI AB, 2010 Eftertryck av text och bilder/illustrationer får inte ske utan HAKIs medgivande. 2

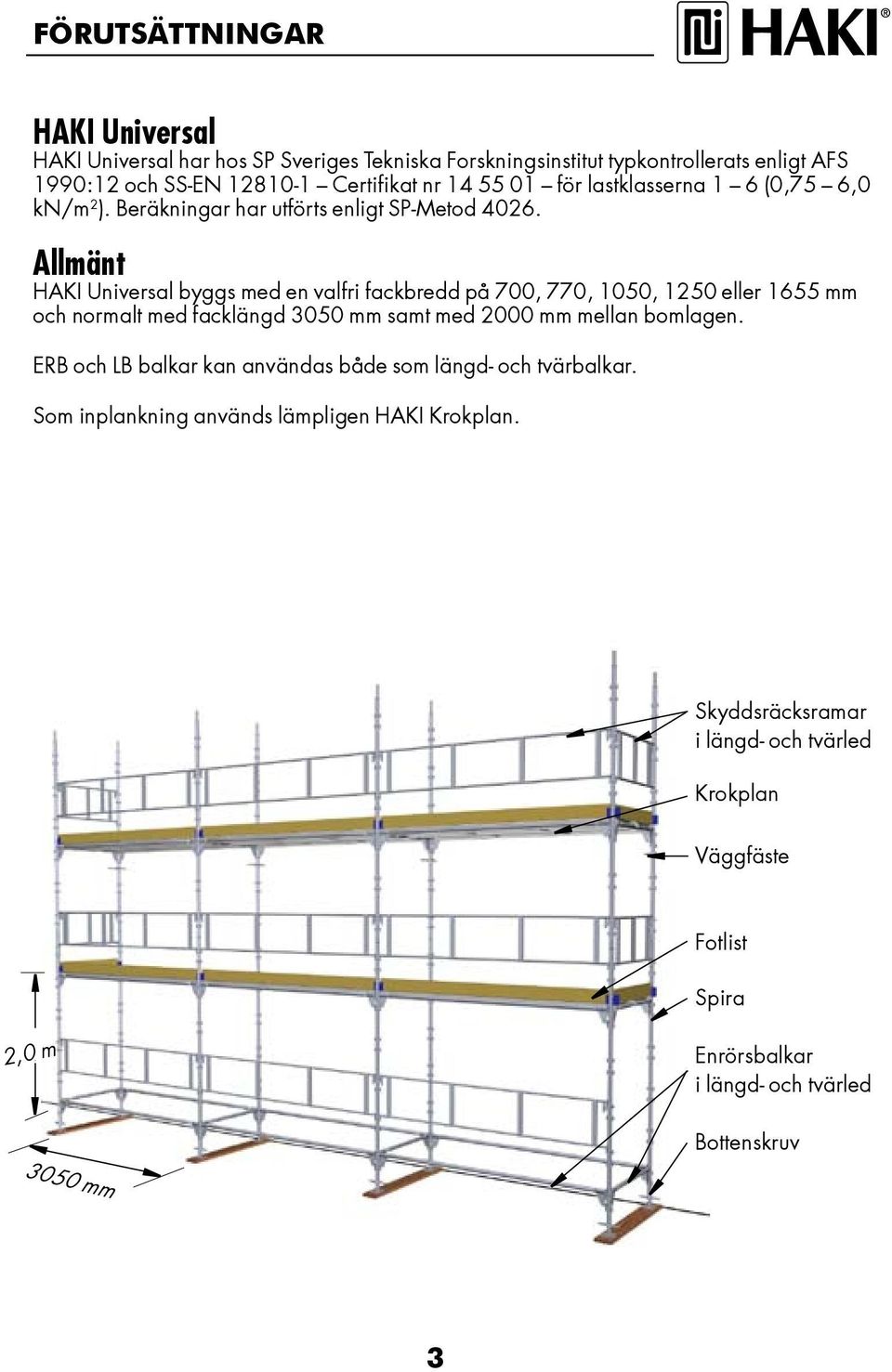

3 FÖRUTSÄTTNINGAR HAKI Universal HAKI Universal har hos SP Sveriges Tekniska Forskningsinstitut typkontrollerats enligt AFS 1990:12 och SSEN Certifikat nr för lastklasserna 1 (0,7,0 kn/m 2 ). Beräkningar har utförts enligt SPMetod 402. Allmänt HAKI Universal byggs med en valfri fackbredd på 700, 770, 100, 120 eller 1 mm och normalt med facklängd 00 mm samt med 2000 mm mellan bomlagen. ERB och LB balkar kan användas både som längd och tvärbalkar. Som inplankning används lämpligen HAKI Krokplan. Skyddsräcksramar i längd och tvärled Krokplan Väggfäste Fotlist Spira 2,0 m Enrörsbalkar i längd och tvärled Bottenskruv 00 mm

4 FÖRUTSÄTTNINGAR Allmänt Tvärgående inplankning HAKI Universal med tvärgående inplankning byggs med fackbredd 120 alternativt mm och med facklängd 100, 200, 200 eller 00 mm samt med 2000 eller 100 mm mellan bomlagen. ERB och LB balkar kan användas som tvärbalk, men endast LB balkar som längdbalk vid facklängder över 200 mm och lastklass högre än. Tvärgående inplankning med trall mm vid fackbredd 120 mm alternativt trall mm vid fackbredd 1 mm. Skyddsräcksramar i längd och tvärled Trall Fotlist Handledare Väggfäste 2,0 m Spira 00 mm Trappa Diagonalstag Enrörsbalkar i tvärled Bottenskruv Längdbalkar i längdled Märkning Samtliga komponenter exkl. lås, sprintar etc. är försedda med varaktig märkning med HAKIs logotype och tillverkningsårets två sista siffror ( S10). Alla bärande detaljer har märkning för full spårbarhet. För ytterligare information, se HAKI Säkerhetsguide. 4

5 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Bottenskruv BS ,0 Justerbar BS = 70 mm Spira FSSH FSSH ,2 Spirskarv med tapp FSSH ,0 Byglar på samma nivå FSSH ,4 Ø 48 mm FSSH ,2 FSSH ,7 Sprint till spirskarv ,1 Stål Ø 1 mm För förstärkning av spirskarv vid , draglast t ex vid hängande ställning, lyft eller ställning för väderskyddstak. Längdbalk LB LB ,8 Med fjäderlås LB , Ø 4 mm LB ,8 LB ,0 LB ,0 LB , Enrörsbalk ERB ERB , Med fjäderlås ERB , Ø 48 mm ERB , ERB ,4 ERB ,1 ERB , ERB , ERB ,4 ERB ,9 ERB ,8

6 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Skyddsräcksram SKRD SKRD ,7 Med fjäderlås SKRD ,9 SKRD , SKRD ,0 SKRD ,8 SKRD , SKRD , SKRD ,4 Skyddsräcksram SKRH SKRH ,7 Med fjäderlås SKRH ,9 Förhöjd 2 mm jämfört med SKRD SKRH , Vid inplankning med trall SKRH ,0 SKRH ,8 SKRH ,2 SKRH , SKRH ,4 Skyddsgrind med nät SGF , Steglöst justerbar i höjd SGF , SGF ,0 SGF ,4 SGF ,2 SGF ,8 Diagonalstag DS 700/ , Med kilkopplingar DS ,0 Ø48 mm DS ,1 DS 700/770 L=1700 DS ,7 DS 120 L=194 DS , DS 1 L=2240 DS ,2 DS 194 L=2470 DS 200 L=2972 DS 00 L=448 Diagonalstag för trall DSUB ,2 Med kilkopplingar Ø 48 mm DSUB 00 L=448

7 Komponentförteckning Benämning Kod Art. nr Vikt Horisontalstag HDS 00x ,4 Med kilkopplingar HDS 00x ,2 Ø48 mm HDS 00x1 L = 472 HDS 00x120 L = 298 Väggfästetag rör SVF 40x ,9 Rördiameter 48 mm SVF 900x , Tillåten belastning 2, kn SVF 1200x ,4 Monteras med koppling fast KF 48x48 Väggfästestag SVF , Stångdiameter 12 mm SVF ,8 Tillåten belastning 2, kn Väggfästebygel BVF , För montering av väggfästestag SVF Tillåten belastning 2, kn Väggstag VST , Med ledbar platta VST ,1 Monteras med koppling fast VST ,7 KF 48x48 VST ,7 VST ,9 VST , Längsgående inplankning Benämning Kod Art. nr Vikt Krokplan B=00 mm 700x00 AL , Lastklass (200 kg/m²) 100x00 AL ,7 120x00 AL , 1x00 AL ,7 194x00 AL , 200x00 AL ,1 200x00 AL , 00x00 AL ,8 7

8 Komponentförteckning Benämning Kod Art. nr Vikt Krokplan B=400 mm 100x400 AL ,1 Lastklass (200 kg/m²) 120x400 AL , 1x400 AL ,0 194x400 AL ,0 200x400 AL ,4 200x400 AL ,1 00x400 AL ,2 Krokplan med lucka 00x00 AL ,0 Lastklass (200 kg/m²) Stege AL ST ,4 Stålplank B=20 mm SPL 100x20x ,0 L= lastklass (,0 kn/m 2 ) SPL 120x20x , L=00 lastklass (4, kn/m 2 ) SPL 1x20x ,9 SPL 194x20x , SPL 200x20x ,4 SPL 00x20x , AL plank B=20 mm ALP 100x20x , L= lastklass (,0 kn/m 2 ) ALP 120x20x ,9 L=00 lastklass (4, kn/m 2 ) ALP 1x20x ,0 ALP 194x20x ,0 ALP 200x20x , ALP 00x20x , 8

9 Komponentförteckning Benämning Kod Art. nr Vikt Fotlist i trä FL 000 x 10 x ,8 FL 000x10x2 för fotlistbeslag Fotlist i trä hak FL 00 x 10 x ,7 FL 00x10x2 för fotlistbeslag Fotlistbeslag LFP 10 x ,2 Plast Fotlistbeslag LF ,0 Fotlist F ,1 Trä F ,2 F ,8 F ,2 F ,1 F ,8 F ,9 F ,1 Fotlist AL 4x180 AL , 700x180 AL , 100x180 AL ,4 120x180 AL ,8 1x180 AL 20210,7 194x180 AL ,4 200x180 AL 20220, 00x180 AL 20200,8 Tvärgående inplankning Benämning Kod Art. nr Vikt Trall AL 120x49 AL ,7 Lastklass (,0 kn/m 2 ) 1x49 AL ,0 Trall plastnara 1400x490x , Lastklass (4, kn/m 2 ) 190x490x , Lastklass 4 (,0 kn/m 2 ) 9

10 Komponentförteckning Benämning Kod Art. nr Vikt Trall 1400x ,0 Lastklass (4, kn/m 2 ) 190x ,0 Fotlist i trä FL 00 x 10 x ,7 Fotlistbeslag LF ,0 Övriga komponenter Benämning Kod Art. nr Vikt Konsol SK , Utan spirskarv SK ,1 Med fjäderlås SK , Ø 48 mm SK ,7 Konsol SK ,8 Med spirskarv SK ,9 Med fjäderlås SK , Ø 48 mm Konsol justerbar SK ,1 Justerbar 4090 mm Konsoldiagonal SKD ,1 Kombineras med ERB 120 eller LB

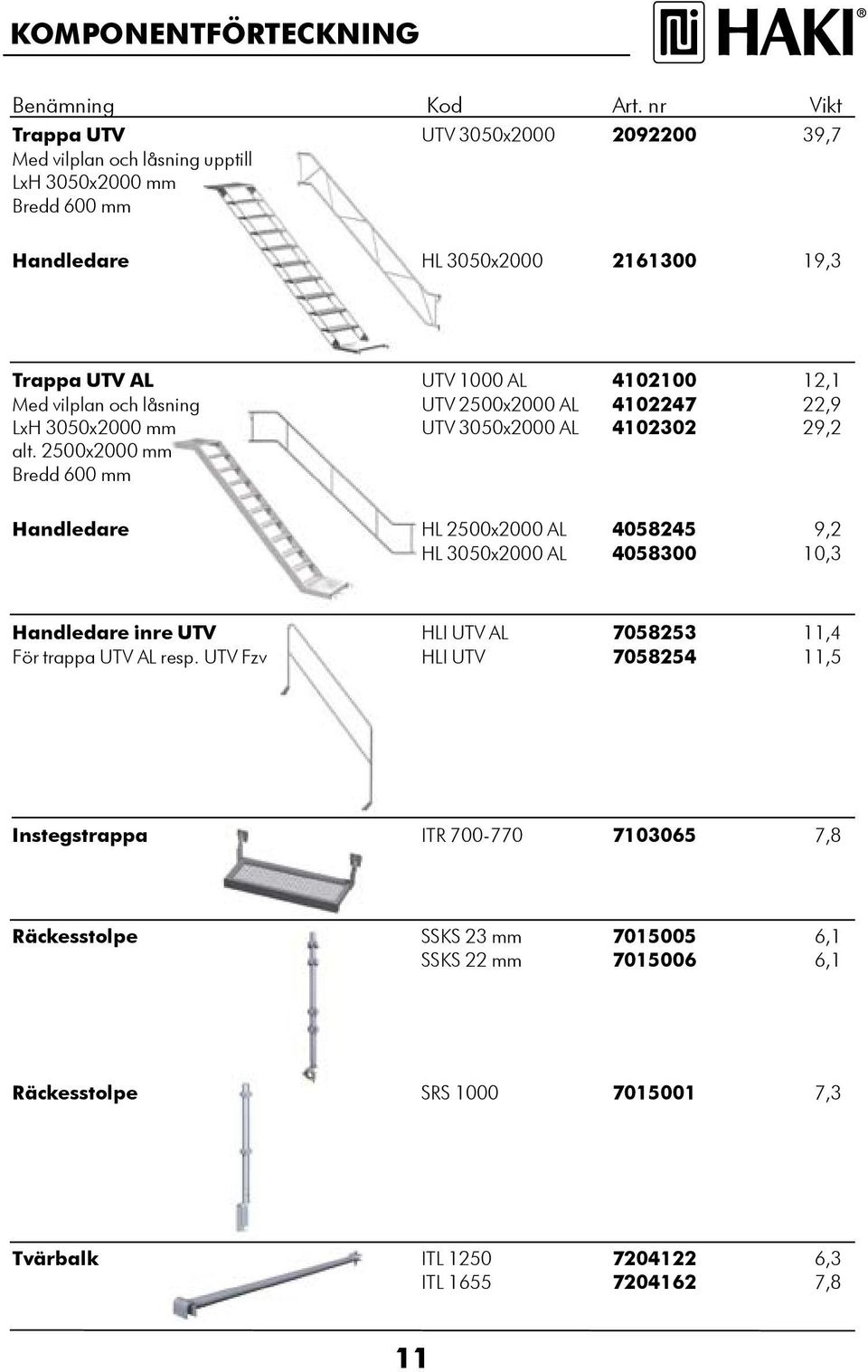

11 KOMPONENTFÖRTECKNING Benämning Kod Art. nr Vikt Trappa UTV UTV 00x ,7 Med vilplan och låsning upptill LxH 00x2000 mm Bredd 00 mm Handledare HL 00x , Trappa UTV AL UTV 1000 AL ,1 Med vilplan och låsning UTV 200x2000 AL ,9 LxH 00x2000 mm UTV 00x2000 AL ,2 alt. 200x2000 mm Bredd 00 mm Handledare HL 200x2000 AL ,2 HL 00x2000 AL , Handledare inre UTV HLI UTV AL ,4 För trappa UTV AL resp. UTV Fzv HLI UTV , Instegstrappa ITR ,8 Räckesstolpe SSKS 2 mm 70100,1 SSKS 22 mm 70100,1 Räckesstolpe SRS , Tvärbalk ITL , ITL ,8 11

12 Komponentförteckning Benämning Kod Art. nr Vikt Fackverksbalk FBB FBB ,1 Spiradapter används Spiradapter FBB , vid kombination med spira FSSH Fackverk 70 AL 70/ ,4 70/ , 70/ ,9 70/ ,7 Fackverk 40 AL m. byglar FB ,8 FB ,8 FB ,0 Fackverk 40 AL FB ,7 FB , FB ,2 Koppling fast KF 48x48 2 mm ,0 Nyckelvidd 2 mm alt. 22 mm KF 48x48 22 mm ,0 Koppling variabel KV 48x48 2 mm ,2 Nyckelvidd 2 mm alt. 22 mm KV 48x48 22 mm ,2 Ställningsrör SR ,1 SR ,1 SR ,0 SR , SR ,4 SR ,1 SR ,7 SR ,0 SR ,1 SR ,1 Övriga tillbehör, se HAKI Komponentlista. 12

13 Montering Innan ställningen monteras kontrollera och plana ut underlaget. Underlaget får ej medge ojämna sättningar. Bärigheten kan förbättras med hjälp av dynplank. 1. Lägg ut materielen till bottningen längs fasaden. Placera ut bottenskruvarna ca 200 mm ut från fasaden och med de modulmått som skall användas. Skall invändig konsol användas, öka avståndet motsvarande. Största tillåtna avstånd mellan 1. vägg och arbetsplan är 00 mm Börja alltid monteringen på den högst belägna punkten. Montera samman den första spiran med tvärbalk och längdbalk. Balkarna hakas i spirans nedersta bygelgrupp. Lås balkarna. Montera därefter spiror och balkar för att fädigställa första bomlaget. Vid behov monteras ett horisontalstag för att säkerställa att ställningen står i rät vinkel.. Montera andra bomlagets tvär och längdbalkar 2,0 m över de först monterade balkarna. Avväg därefter med vattenpass i både tvär och längsled och justera med bottenskruvarna. Fortsätt bottningen med bottenskruvar, spiror och balkar fack för fack. Vid större nivåskillnader anpassa varje enskild spira till underlaget, så att balkarna kommer i våg. Montera de vertikala diagonalstagen och väg in spirorna vertikalt. Alternativt vertikalstaga ställningen med skyddsräcksramar SKRD, se sidan 19. Vid tvärgående inplankning, gå till sid 1.

14 Montering 4. Montera HAKI Krokplan på tvärbalkarna. Glöm ej att låsa planen. Montera HAKI Krokplan på tvärbalkarna. Glöm ej att låsa planen. Montera andra omgången med spiror 000 eller 2000 mm. Förse andra bomlaget med skyddsräcksramar SKRD och montera fotlisterna. Glöm ej ändskyddsräcken. 4.. Montera tvär och längdbalkarna på tredje bomlaget samt därefter inplankning, skyddsräck och fotlister. Glöm ej låsningen av balkar och plan. Förankra ställningen på ca 4,8 m:s nivån med väggfästestag och byglar. Kontrollera att infästningen i fasaden kan ta upp förekommande krafter Fortsätt monteringen av följande bomlag enligt ovan. Använd ett godkänt lyfthjälpmedel för transport av materielen. Om stål/aluminiumplank används skall dessa låsas i ytterfacken. I övrigt låser planken varandra. Vid inplankning med ställningsplank skall dessa okas om spännvidden överskrider 2, m. Demontering sker i omvänd ordning. Ställningsmateriel får ej kastas ner från ställningen.

15 Montering Utvändig trappa 7. UTV trappan monteras i ett utvändigt fack med balkarna ERB 700 och ERB 00. Trappan byggs vanligtvis samman med den ordinarie ställningen. Om högre bygghöjd skall uppnås, byggs trapptornet upp med separata spiror. Ställ ut bottenskruvarna och montera spirorna. Montera balkar ERB 700 och ERB 00 i spirornas nedersta bygelgrupp. Montera även tvärbalkarna på andra bomlaget. På övriga nivåer ersätter handledarna längdbalkarna. 8. Haka UTV trappans krokar över rören på tvärbalkarna och lås trappan med låsbeslaget. Montera handledaren på 1,0 m:s nivån och förse den övre gaveln med skyddsräcke SKRD 700 och fotlist. Montera nästa omgång med spiror, tvärbalkar, trappa, handledare, skyddsräcksramar och fotlister. 9. Fortsätt monteringen till önskad höjd. På översta nivån monteras utvändigt i ställningen en balk ERB 00. På balken monteras en räckestolpe SSKS 1000 så att en skyddsräcksram SKRD 200 kan monteras mellan stolpe och spira. Alternativt kan en balk LB 00 kombineras med en räckestolpe SRS Skyddsräcksramen ger fallskydd på ställningens översta nivå. På övriga nivåer utgör nästkommande trappa tillräckligt skydd. Dock kan handledare inre HLI UTV monteras invändigt på trapplöpen. 9. 1

16 TVÄRGÅENDE INPLANKNING 10. Montera trall på längdbalkarna. Glöm ej att låsa trallen med fotlist eller trallås. Montera andra omgången med spiror 000 eller 2000 mm. Förse andra bomlaget med skyddsräcksramar SKRH och montera fotlisterna med hjälp av fotlistbeslagen. Glöm ej ändskyddsräcken Montera tvär och längdbalkarna på tredje bomlaget samt därefter inplankning, skyddsräck och fotlister. Glöm ej låsningen av balkar och trall. Förankra ställningen på ca 4,8 m:s nivån med väggfästestag och byglar. Kontrollera att infästningen i fasaden kan ta upp förekommande krafter Fortsätt monteringen av följande bomlag enligt ovan. Använd ett godkänt lyfthjälpmedel för transport av materielen. Demontering sker i omvänd ordning. Ställningsmateriel får ej kastas ner från ställningen

17 TVÄRGÅENDE INPLANKNING 1. Utvändig trappa 1. UTV trappan monteras i ett utvändigt fack med balkarna ERB 770 och LB 00. Trappan byggs vanligtvis samman med den ordinarie ställningen. Om högre bygghöjd skall uppnås, byggs trapptornet upp med separata spiror. Ställ ut bottenskruvarna och montera spirorna. Montera balkarna ERB 770 och LB 00 i spirornas nedersta bygelgrupp. Montera även tvärbalkarna på andra bomlaget. På övriga nivåer ersätter handledarna längdbalkarna Haka UTV trappans krokar över rören på tvärbalkarna och lås trappan med låsbeslaget. Montera handledaren på 1,0 m:s nivån och förse den övre gaveln med skyddsräcke SKRH 770 och fotlist. Montera nästa omgång med spiror, tvärbalkar, trappa, handledare, skyddsräcksramar och fotlister. 1. Handledare inre Fortsätt monteringen till önskad höjd. På översta nivån monteras utvändigt i ställningen en balk LB 00. På balken monteras en räckestolpe SRS 1000 så att en skyddsräcksram SKRD 200 kan monteras mellan stolpe och spira. Skyddsräcksramen ger fallskydd på ställningens översta nivå. På övriga nivåer utgör nästkommande trappa tillräckligt skydd. Dock kan handledare inre HLI UTV monteras invändigt på trapplöpen, se detalj.

18 BELASTNINGSFÖRUTSÄTTNINGAR Bottenskruvar Ställningen monteras på bot tenskruvar BS vilka är justerbara mellan och 70 mm. Detta innebär att man alltid kan justera spiran så att balkarna kommer i våg. Tillåten belastning fullt utskruvad 0 kn. Spiror Spiror med längden 000 alternativt 2000 mm an vänds normalt i ställningen. Vid användning av spiror med längden 2000 mm upp till 12 m höjd i ställningen minskas den tillåtna bygghöjden med 2,0 m. Kortare spiror än 2000 mm får endast användas som toppspiror. Dock kan bottning ske med 1, m:s spiror enligt alternativ byggmetod sidan 2. Balkar Ställningen byggs med balk ERB eller LB som längd och tvärbalk med 2,0 m mellan bomlagen. Varje bomlag skall vara försett med balkar på såväl inner som yttersida. Det nedersta bomlaget skall alltid placeras på lägsta möjliga nivå. Skyddsräcken Inplankade bomlag skall förses med skyddsräcksramar eller tvålediga skyddsräcken och fotlist om fallhöjden är 2,0 m eller mer. Skyddsräckshöjden skall vara minst 90 mm. Använd skyddsräcksram förhöjd SKRH eller skyddsgrind med nät SGF vid inplankning med trall. Längsgående inplankning Som inplankning används HAKI Krokplan. Finns i samtliga modulmått med bredderna 400 och 00 mm. Som alternativ kan HAKI stål eller aluminiumplank användas. Finns i samtliga modulmått med bredden 20 mm. Inplankning kan också utföras med ställningsplank 19 x 0 mm, klass K24. Lastklasser längsgående inplankning Inplankning Bredd [mm] Längd [mm] Lastklass Krokplan 400, Allplan 400, Stålplank AL plank Tvärgående inplankning Som tvärgående inplankning används trall i aluminium eller trä. Avsedda för ställningsbredd 120 alt. 1 mm. Lastklasser på tvärgående inplankning 18 Inplankning Bredd [mm] Längd [mm] Lastklass Trall AL Trall plastnara Trall

19 belastningsförutsättningar Stagning och förankring Vertikal diagonalstagning mellan ytterspirorna skall utföras i vart :e fack och alltid i ytterfacken. Skyddsräcksramar SKRD/ SKRH kan ersätta vertikala diagonalstag, men skall då monteras i varje fack och på varje bomlagsnivå, även i botten. Horisontalstag skall monteras i vart :e fack och alltid i ytterfacken på var 12:e höjdmeter. Förankring till fasad eller motsvarande skall utföras i varje innerspira på var 4:e höjdmeter, i anslutning till knutpunkten mellan spira och balk. Den lägsta förankringen får monteras maximalt ca 4,8 m över mark. Förankringar som kan uppta horisontalkrafter skall finnas vid minst vart :e spirpar i längsled, på varje förankringsnivå. Dessutom rekommenderas att ställningen alltid förankras så högt upp som möjligt. Stagning med vertikala diagonalstag och förankring Vid inklädd ställning skall antalet förankringar ökas med hänsyn till vindlasten. Se instruktion för aktuell inklädnad. Fästögla Fästögla Stagning med skyddsräcksram SKRD/SKRH och förankring Fästögla Fästögla ca 90 Fasad ca 90 Fasad Koppling Koppling Väggfästestag rör Spira Väggfästestag med bygel Spira Exempel på förankring som kan uppta horisontalkrafter 19

20 BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna spirlaster Vid beräkning av tillåtna bygghöjder för ställningen, kan följande tillåtna spirlaster tillämpas för alternativa bomlagsavstånd och förankringsavstånd i höjd. Vid bottning med 1, m:s spiror enligt alternativ byggmetod sidan 2, används tabellvärden för spira FSSH Bomlagsavstånd [m] Förankringsavstånd [m] 1, 1, , 2, Tillåtna balklaster Tillåtna belastningar på balkar monterade i HAKI spiror. Tillåten spirlast för respektive spirtyp [kn] FSSH 000 Bottenskruv fullt utskruvad,8 21,7 29,9 1,9 21, 12, 19, 9,0 FSSH 000 Bottenskruv utskruvad max 20 mm 40, 2,9,0 18, 2,7 1, 21, 9,9 FSSH , 18,0 24,8 14,0 17,8 10,2 1,2 7, Q P P P P 4 P 4 L L L L 4 L 2 L 4 Balktyp Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] Tillåten mittpunktslast P [kn] Tillåtna punktlaster P [kn] P [kn] 4 LB 100 LB 120 LB 1 LB 194 LB 200 LB 00 LB 0 LB , 1,4 7,0,,1 4,7 2,4 2,4 18, 18, 11,2 12,4 14,9 14,1 8, 9, 9, 9,,,2 7, 7,1 4, 4,8,9,9 4,2 4,7,,,2, 9, 9,,,2 7, 7,1 4, 4,8 ERB 700 ERB 770 ERB 100 ERB 120 ERB 1 ERB 194 ERB 200 ERB 200 ERB 00 9, 8, 2,4 21,7 12,4 7,7 7,1,8,0 2,0 2,0 2,0 2,0 19,9 14,8 14,2 9, 9,0 1,0 1,0 1,0 1,0 10,0 7,7 7,4 4,7 4, 9,8 9,8 9,8 9,8 7,,8,,,4 1,0 1,0 1,0 1,0 10,0 7,7 7,4 4,7 4, 20

21 belastningsförutsättningar Tillåtna bygghöjder Tabellerna gäller HAKI Universal med facklängd 00 mm, bomlagsavstånd 2,0 m samt förankringsavstånd 4,0 m i höjd. Arbete får endast utföras på ett bomlag samtidigt. Vid murningsarbete enligt traditionell svensk metod, med materialuppläggning enligt AFS 1990:12, kan tillåtna bygghöjder enligt lastklass 4 tillämpas. SSEN rekommenderar en minsta ställningsbredd på 1,0 m för lastklasserna 4, och. AFS 1990:12 rekommenderar en minsta ställningsbredd på 0, m för enbart arbete och ytterligare 0, m för materialförvaring eller transport av material utmed ställningen. Vid andra spirlaster, facklängder, fackbredder och inplankningsalternativ påverkas den tillåtna bygghöjden. Kontakta HAKIs tekniska avdelning vid dessa tillfällen. Tillåtna bygghöjder för HAKI Universal med spira FSSH 000, tillåten spirlast 1,9 kn och längsgående inplankning Inplankning Krokplan Lastklass 12,1 kg/m 2 Allplan Lastklass 4 14,2 kg/m 2 Stålplank 20 Lastklass 2, kg/m 2 Fackbredd [mm] Antal inplankade bomlag Alla Alla Alla Alla Alla Alla Lastklass

22 BELASTNINGSFÖRUTSÄTTNINGAR Tillåtna bygghöjder för HAKI Universal med spira FSSH 000, tillåten spirlast 1,9 kn och tvärgående inplankning Inplankning Trall AL 120 Lastklass 19,0 kg/m 2 Trall AL 1 Lastklass 19,0 kg/m 2 Trall plastnara 1400 Lastklass 19,0 kg/m 2 Trall plastnara 190 Lastklass 4 14,8 kg/m 2 Trall 1400 Lastklass 21,0 kg/m 2 Trall 190 Lastklass 19,0 kg/m 2 Fackbredd [mm] Antal inplankade bomlag Alla 1 1 Alla Alla 1 1 Alla Alla 1 1 Alla Lastklass Tillåtna lastklasser vid tvärgående inplankning Lastklasser vid olika belastade balktyper och längder vid tvärgående inplankning. Fackbredd [mm] LB 100 LB 120 LB 1 Belastade balkar LB 194 LB 200 LB 00 LB 0 LB Fackbredd [mm] ERB 100 ERB 120 ERB 1 Belastade balkar ERB 194 ERB 200 ERB

23 belastningsförutsättningar Konsoler Varje nivå där konsol är monterad skall förses med förankring. Lastklasser för konsoler gäller under förutsättning att konsolerna är mon te rade i ett fack med längden max 00 mm. I angivna lastklasser har ingen hän syn tagits till inplankningens bärighet. Tillåten lastklass kan aldrig bli högre än inplankningens lastklass. Konsol SK 20 SK 400 SK 40 SK 00 SK 14 med tapp SK 720 med tapp SKD 1200 Lastklass 4 Tillträdesled Tillträdesled utgörs normalt av HAKI UTV trappa som monteras på ställningens utsida, med härför avsedda komponenter. Ställning med UTV trappa monterad utvändigt med två extra spiror får byggas till följande höjder. Material får inte placeras i detta fack utan att bärförmågan särskilt kontrolleras. Fackbredd [mm] Lastklass Tillåten bygghöjd [m] Spira FSSH , ,8 Alternativt kan HAKI Trapptorn användas, se monteringsinstruktion trapptorn. 2

24 Fackverksbalkar Fackverksbalk i stål Fackverksbalk i stål FBB 00 är avpassad för att kunna bygga vidare uppåt med två facklängder 00 mm. Fackverksbalk i stål monteras till ställningen genom att den hakas i spirorna över två bygelgrupper. Fackverksbalkarna skall avstyvas mot vippning genom att en balk monteras i bygelgruppen mitt på balken. Spiradapter FBB används vid kombination med spira FSSH. Monteras på fackverksbalkarnas spirtappar för att få rätt höjd på byglar och spirskarv. belastningsförutsättningar Fackverksbalk i stål Fackverksbalkar i aluminium Fackverksbalkar i aluminium monteras parvis på ut och insidan av ställningen. Både över och underrör skall fästas till spirorna med variabla kopplingar KV 48x48. Höjden avpassas så att inplankningen kommer i våg när denna monteras. Fackverksbalkarna skall avstyvas mot vippning minst varannan meter med hjälp av en diagonalt styv ram av spiror och balkar eller rör och koppling. Tillåtna belastningar fackverksbalkar Fackverksbalk i aluminium Q P P P L L L Fackverksbalk Tillåten belastning q [kn/m] Tillåten utbredd last Q [kn] 24 Tillåten mittpunktslast P [kn] Tillåtna punktlaster P [kn] Stål FBB 00 2,9 17,7 12, Aluminium FB 4100 AL FB 100 AL FB 8100 AL 4,9,0 1,7 19,4 18, 1,7 7, 7,,9 7,,9,1

25 SÄKER STÄLLNING Alternativa byggmetoder vid förmonterat skyddsräcke För att kunna montera skyddsräcken före inplankningen, med HAKIs monteringsverktyg eller med andra monteringshjälpmedel för skyddsräcken, krävs att ytterspirorna är en meter högre än det kommande bomlaget. Här visas några alternativa byggmetoder för att åstadkomma detta. Byggmetoderna underlättar också när man använder temporära skyddsräcken. För tillåtna spirlaster, se sidan 20. I övrigt se instruktion för aktuellt monteringshjälpmedel. 2,0 m 2,0 m 2,0 m 2,0 m 2,0 m 1, m 2,0 m 2,0 m,0 m 2,0 m 1, m 2,0 m 2,0 m 2,0 m 2,0 m 2,0 m 2,0 m 2,0 m 2,0 m 1, m,0 m,0 m 2,0 m 2,0 m 1, m 2,0 m 2,0 m,0 m Med ett första bomlagsavstånd på 1, m, börja med en 2,0 m:s spira invändigt och en,0 m:s spira utvändigt. Fortsätt med bomlagsavstånd 2,0 m och 2,0 m:s spiror både in och utvändigt. Med bomlagsavstånd 2,0 m, börja med en 1, m:s spira både inoch utvändigt. Fortsätt med 2,0 m:s spiror både in och utvändigt. Med ett första bomlagsavstånd på 1, m, börja med,0 m:s spiror både in och utvändigt. Fortsätt med bomlagsavstånd 2,0 m,,0 m:s spiror invändigt och 2,0 m:s spiror utvändigt. 2

26 PERSONLIG FALLSKYDDSUTRUSTNING Infästningspunkter för personlig fallskyddsutrustning Det är tillåtet att fästa in personlig fallskyddsutrustning enligt nedan. OBS! Rekommenderade infästningspunkter förutsätter att komponenten i övrigt är obelastad. Runt en spira mellan två bomlag eller runt undre röret i en längdbalk monterad mellan två spiror. Alternativt runt en enrörsbalk, med längden max ERB 200, monterad mellan två spiror. I en fri spira endast runt röret inom 40 cm från knutpunkten. OBS! Ej intill en spirskarv. Inga andra infästningspunkter kan rekommenderas. Det är förbjudet att fästa in i skyddsräcken, konsoler och konsolerande balkar, dvs. balkar infästa enbart i ena änden. OBS! Enbart godkänd fallskyddsutrustning får användas. 2

27

28 HAKI SE P00004 Tryck Holmbergs i Malmö 2010 Checklista för ställningskontroll 1. Plan för uppförande, användning och nedmontering av ställning ifylld. Blankett finns på 2. Underlaget kontrollerat med hänsyn till bärighet. Avstånd till vägg e.d. så litet som möjligt 4. Ställningen avvägd vågrät och lodrät. Komponenter rätt monterade och låsta. Stagning rätt utförd 7. Förankring med rätt antal och placering 8. Inplankning rätt utförd 9. Skyddsräcke med fotlist vid fallhöjd två meter eller mer 10. Lämplig tillträdesled till ställningen 11. Ställningen utförd i rätt lastklass 12. Uppgifter om ställningen ifyllda och anslagna. Blankett finns på HAKI Group är certifierat enligt ISO 9001:2000 HAKI AB SE280 Sibbhult, Sweden Tel Fax info@haki.se
