1 Skapad: Senast ändrad: R 4.1

2 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) INNEHÅLL Tekniska dokument... 3 Allmänt... 3 Definition av begreppet relationshandling Arkitektur Byggnadskonstruktion Geoteknik Utemiljö El, tele- och datatekniska system Eltekniska system Tele- och datakommunikationssystem. System ägda av Locum Tele- och datakommunikationssystem. System ägda av hyresgäst Fastighetsnät Styr- och övervakningssystem Värmesystem Fjärrvärme Distributionssystem för värme Vattensystem System för tappvarmvatten System för kallvatten Luftbehandling Anläggningar för klimatkyla Ångsystem Centrala ångsystem Lokala ångsystem Transportsystem Hissar, rulltrappor, portar, lyftanordningar etc Rörpost Medicinska gaser Brandskydd Brandskyddstekniska system Vattensprinkler BILAGA Checklista över relationshandlingar i projekt... 25

3 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Tekniska dokument Allmänt Denna riktlinje innehåller anvisningar för utformande av tekniska dokument i Locum. Följande tekniska dokument behandlas: som upprättas i samband med om-, ny-, eller tillbyggnad. Avseende Driftinstruktioner som upprättas i samband med om-, ny-, eller tillbyggnad änvänd riktlinje R 4.2 Tekniska dokument driftintruktioner Avseende CAD-ritningar används Riktlinje R4.3 CAD Vid ett projekt är Riktlinje R 4.1Tekniska dokument samt Riktlinje R 4.3 CAD styrande för vilka handlingar som ska levereras till Locum vid slutbesiktning eller motsvarande. Den kan därför med fördel användas redan i anbudsförfrågan. Som stöd för detta finns en checklista avseende relationshandlingar framtagen. Riktlinjen används utifrån projektets natur. D.v.s. de discipliner som finns representerade i projektet ansluter till riktlinjen. Se bilaga Checklista Locums projektledare ansvarar för att handlingar levereras. Inom Locum finns ansvaret för och förvaltning av de tekniska dokumenten hos CAD/BIM specialister. Det är även CAD/BIM specialister som granskar levererade handlingar. Definition av begreppet relationshandling Inom Locum har vi valt följande definition av begreppet relationshandling: är ritningar eller andra upprättade handlingar och dokument, avsedda att visa byggnaders och anläggningar aktuella status. skall fortlöpande hållas aktuella under förvaltningsskedet. De skall utgöra underlag för och revideras i samband med ändringsåtgärder. 1. Arkitektur inom området arkitektur skall bestå av: Situationsplan Våningsplaner Takplan Fasader Sektioner

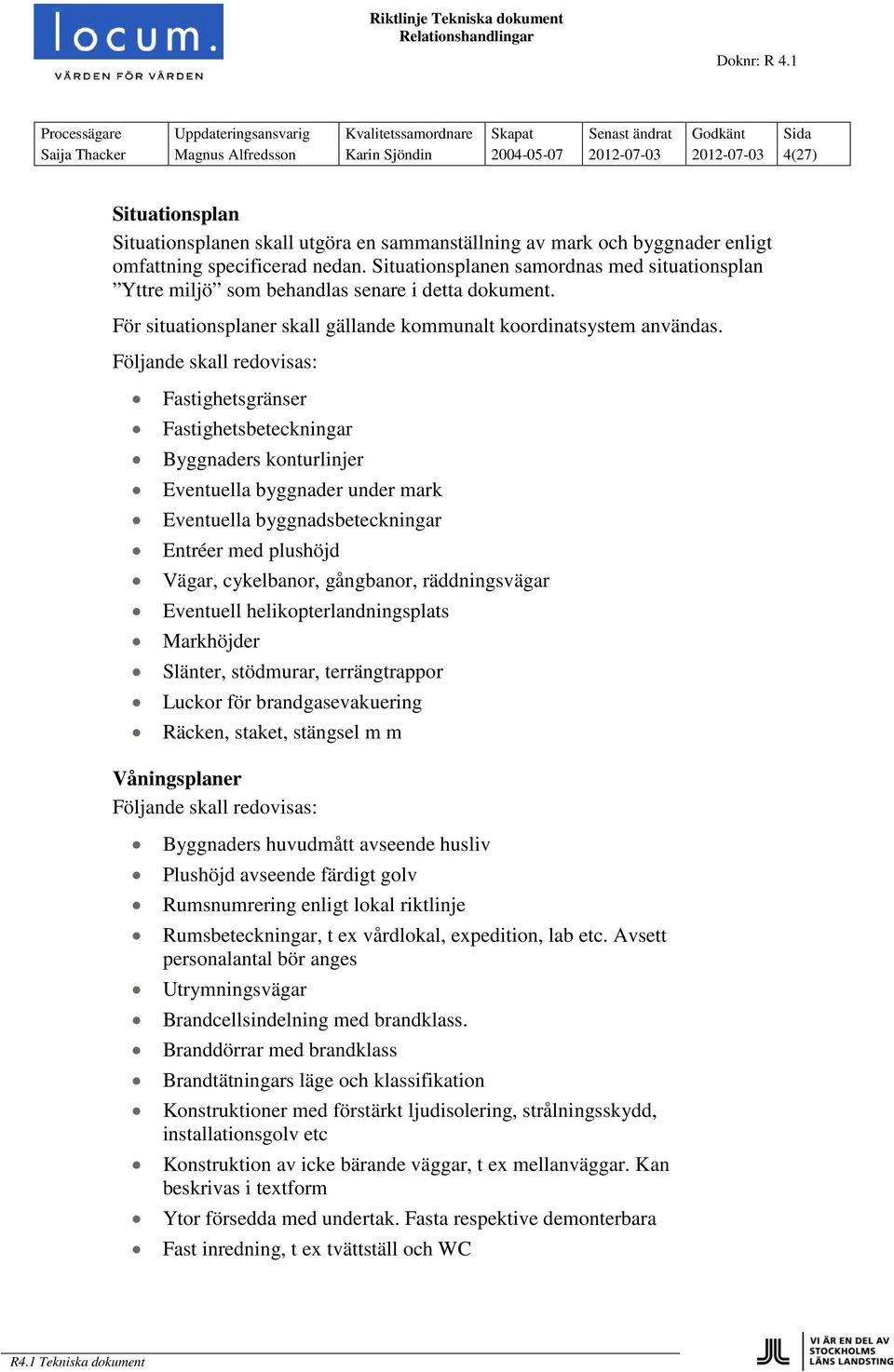

4 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Situationsplan Situationsplanen skall utgöra en sammanställning av mark och byggnader enligt omfattning specificerad nedan. Situationsplanen samordnas med situationsplan Yttre miljö som behandlas senare i detta dokument. För situationsplaner skall gällande kommunalt koordinatsystem användas. Följande skall redovisas: Fastighetsgränser Fastighetsbeteckningar Byggnaders konturlinjer Eventuella byggnader under mark Eventuella byggnadsbeteckningar Entréer med plushöjd Vägar, cykelbanor, gångbanor, räddningsvägar Eventuell helikopterlandningsplats Markhöjder Slänter, stödmurar, terrängtrappor Luckor för brandgasevakuering Räcken, staket, stängsel m m Våningsplaner Följande skall redovisas: Byggnaders huvudmått avseende husliv Plushöjd avseende färdigt golv Rumsnumrering enligt lokal riktlinje Rumsbeteckningar, t ex vårdlokal, expedition, lab etc. Avsett personalantal bör anges Utrymningsvägar Brandcellsindelning med brandklass. Branddörrar med brandklass Brandtätningars läge och klassifikation Konstruktioner med förstärkt ljudisolering, strålningsskydd, installationsgolv etc Konstruktion av icke bärande väggar, t ex mellanväggar. Kan beskrivas i textform Ytor försedda med undertak. Fasta respektive demonterbara Fast inredning, t ex tvättställ och WC

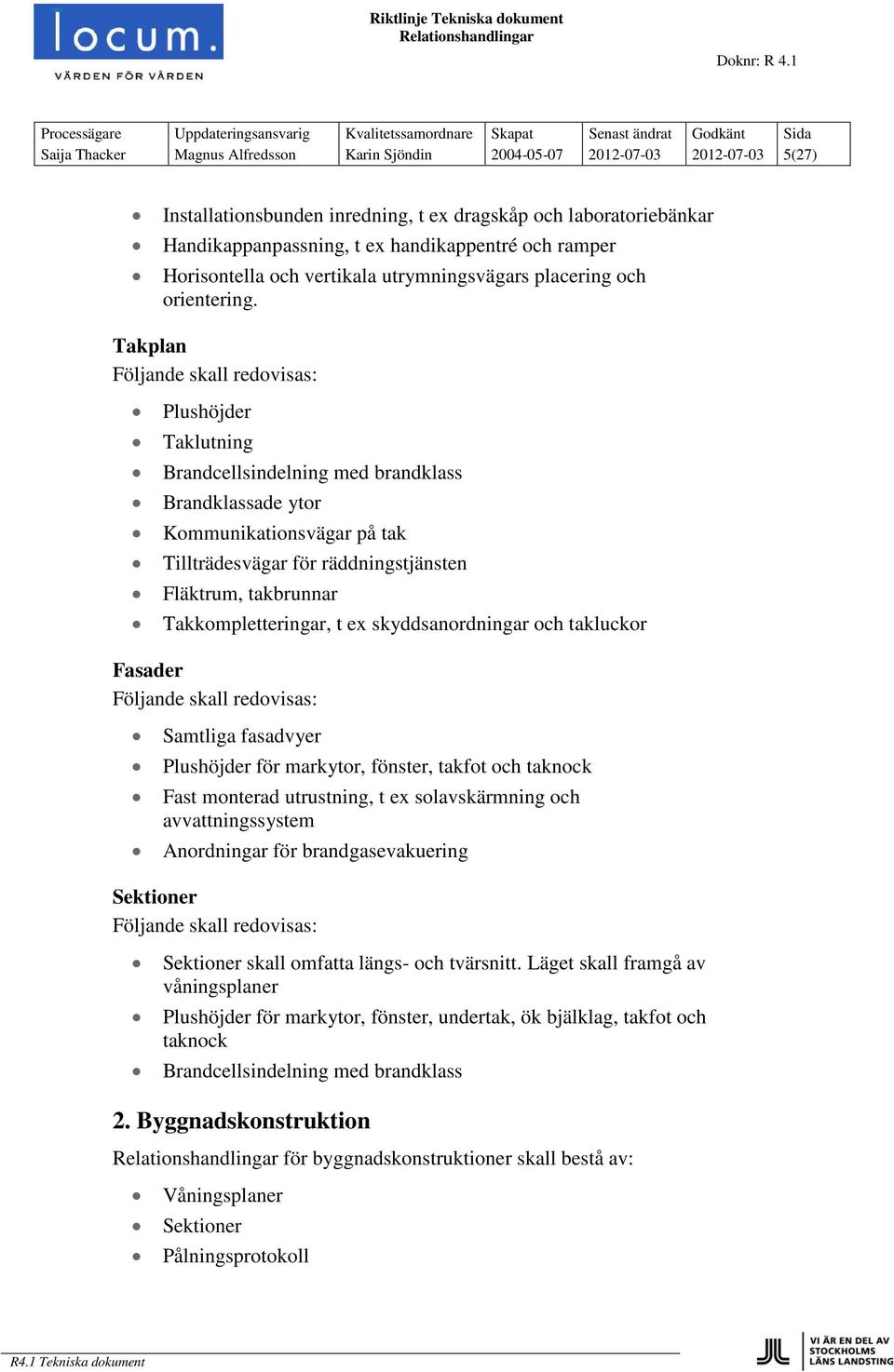

5 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Installationsbunden inredning, t ex dragskåp och laboratoriebänkar Handikappanpassning, t ex handikappentré och ramper Horisontella och vertikala utrymningsvägars placering och orientering. Takplan Följande skall redovisas: Plushöjder Taklutning Brandcellsindelning med brandklass Brandklassade ytor Kommunikationsvägar på tak Tillträdesvägar för räddningstjänsten Fläktrum, takbrunnar Takkompletteringar, t ex skyddsanordningar och takluckor Fasader Följande skall redovisas: Samtliga fasadvyer Plushöjder för markytor, fönster, takfot och taknock Fast monterad utrustning, t ex solavskärmning och avvattningssystem Anordningar för brandgasevakuering Sektioner Följande skall redovisas: Sektioner skall omfatta längs- och tvärsnitt. Läget skall framgå av våningsplaner Plushöjder för markytor, fönster, undertak, ök bjälklag, takfot och taknock Brandcellsindelning med brandklass 2. Byggnadskonstruktion för byggnadskonstruktioner skall bestå av: Våningsplaner Sektioner Pålningsprotokoll

6 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Packningsprotokoll Planer Av planritning skall framgå bärande väggkonstruktioner, håltagningar samt tillåten belastning uttryckt som kg/m2 alt kn/m2. Sektioner Av sektioner skall framgå konstruktiv utformning av ytterväggar, mellanbjälklag, takbjälklag och andra konstruktioner av vital betydelse. Plushöjder för ök bjälklag skall redovisas. Pålningsprotokoll Pålningsprotokoll upprättas med angivande av erforderliga uppgifter med beaktande av pålarnas material och verkningssätt. Packningsprotokoll Packningsprotokoll avseende grundläggning av byggnadskonstruktioner upprättas med angivande av erforderliga uppgifter relaterade till aktuell packningsmetod. 3. Geoteknik för geotekniska arbeten skall bestå av: Geotekniska utlåtanden Geotekniska utlåtanden Geotekniska utlåtanden skall omfatta beskrivning och resultat från utförda geotekniska undersökningar, miljötekniska markundersökningar, kulturlager, utförda besiktningar etc. Ritningar från grundundersökning och laboratorieundersökning kan bifogas. 4. Utemiljö för utemiljö skall bestå av: Situationsplan Mängd och ytförteckning Besiktningsprotokoll för lekplatsutrustning (där lekplatsområde finns) Situationsplan utemiljö Situationsplan upprättas över fastighetens utemiljö med angivande av vegetationsytor, växttyper på markanläggningar, markbeläggningar, fast och lös utrustning samt övrig utrustning som t.ex. miljöstationer, växtkomposter och uteplatser.

7 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Situationsplanen samordnas med situationsplan Arkitekt som behandlas tidigare i detta dokument. Situationsplan VA, El, Tele och VS-system i mark Situationsplan upprättas över fastighetens utvändiga dagvattennät med dagvattenbrunnar, betäckningar och galler för brunnar och spygatter. För fastigheter utrustade med brandposter i mark skall dessa anges på situationsplanen. Servisledningar för el, tele och VS skall också framgå av situationsplanen liksom avstängningsventiler för brandvatten. Koordinater och plushöjder skall anges för strategiska punkter, t ex där ledningar korsar varandra. Mängdförteckning Mängd- och ytförteckning över vegetationsytor, markbeläggningar och övrig utrustning skall upprättas. Besiktningsprotokoll Vid fastigheter med lekplats skall det årligen utföras en säkerhetsbesiktning enligt gällande föreskrift SS-EN 1176:2008 och SS-EN 1177:2008. Protokoll skall förvaras hos fastighetsägaren. 5. El, tele- och datatekniska system 5.1 Eltekniska system för elsystem skall bestå av; Situationsplan Enlinjeschema Huvudledningsschema Våningsplaner Gruppförteckning/orienterande gruppschema Uppställningsritning, apparatförteckning Driftkort Kretsschema, kabeltabell och förbindningsschema Selektivplan, provningsprotokoll Situationsplan Yttre elanläggningar, t ex ledningar i mark, utrustning för potentialutjämning, ytterbelysning etc skall redovisas på situationsplan.

8 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Enlinjeschema Enlinjeschema skall redovisa ställverks och/eller fördelningscentrals uppbyggnad via blockschema där huvudkomponenter som transformatorer, brytare, fack, typ av kraft (MVL, VL och ÖL, Nödkraft) och spänning anges. Huvudledningsschema Huvudledningsschema upprättas med arkitektritningar som underlag. Av schemat skall framgå huvudlednings betjäningsområde med typ av kraft, effektuttag samt matningars area. Lägen för kabelschakt i byggnad och ledningsstråk fram till uppmärkta gruppcentraler. Jordtag och potentialutjämning skall dokumenteras i ett separat huvudledningsschema där inkopplingspunkter från komponenter till potentialutjämningsband skall framgå. Uppgifter om ledningstyp och area skall redovisas. Våningsplaner Elinstallationer uppritas på våningsplaner i enlighet med IEC Gruppförteckning/orienterande gruppschema Gruppförteckning skall upprättas enligt framtagen mall, se Riktlinje Eltekniska System R 21. Uppställningsritning och apparatförteckning Uppställningsritning och apparatförteckning skall upprättas för ställverk, fördelningscentraler, gruppcentraler, apparatskåp eller motsvarande. Komponents placering i central skall anges. Förteckning över ingående komponenter skall bl.a. ange fabrikat, typ, antal och inställningsvärden. Driftkort för reserv- eller nödkraftsystem Driftkort skall finnas upprättade över fastigheters motor- och batteridrivna reservkraftanläggningar. Driftkort skall redovisas i form av översiktsschema med komponenters placeringar, beteckningar och betjäningsområden. Av driftkortet skall framgå hur handhavande av anläggningen skall ske vid de olika driftfall som kan förekomma. Speciell vikt skall fästas vid handhavandet av motordrivna anläggningars försörjningssystem - exempelvis nödkylning, bränsleförsörjning och utebliven automatikfunktion. Aktivering vid brand skall redovisas Kretsschema, kabeltabell och förbindningsscheman Förbindelse- och kretsscheman skall redovisa fördelningscentraler, gruppcentraler och apparatskåps inre uppkoppling mellan komponenter samt inkopplad yttre utrusning eller system. Uppgifter om systembeteckningar, betjäningsområden, brytare, styr-ventiler, ställdon, temperaturgivare och reglerutrustning skall redovisas. Kabel- och plinttabell skall upprättas för apparatskåp och fördelningscentraler.

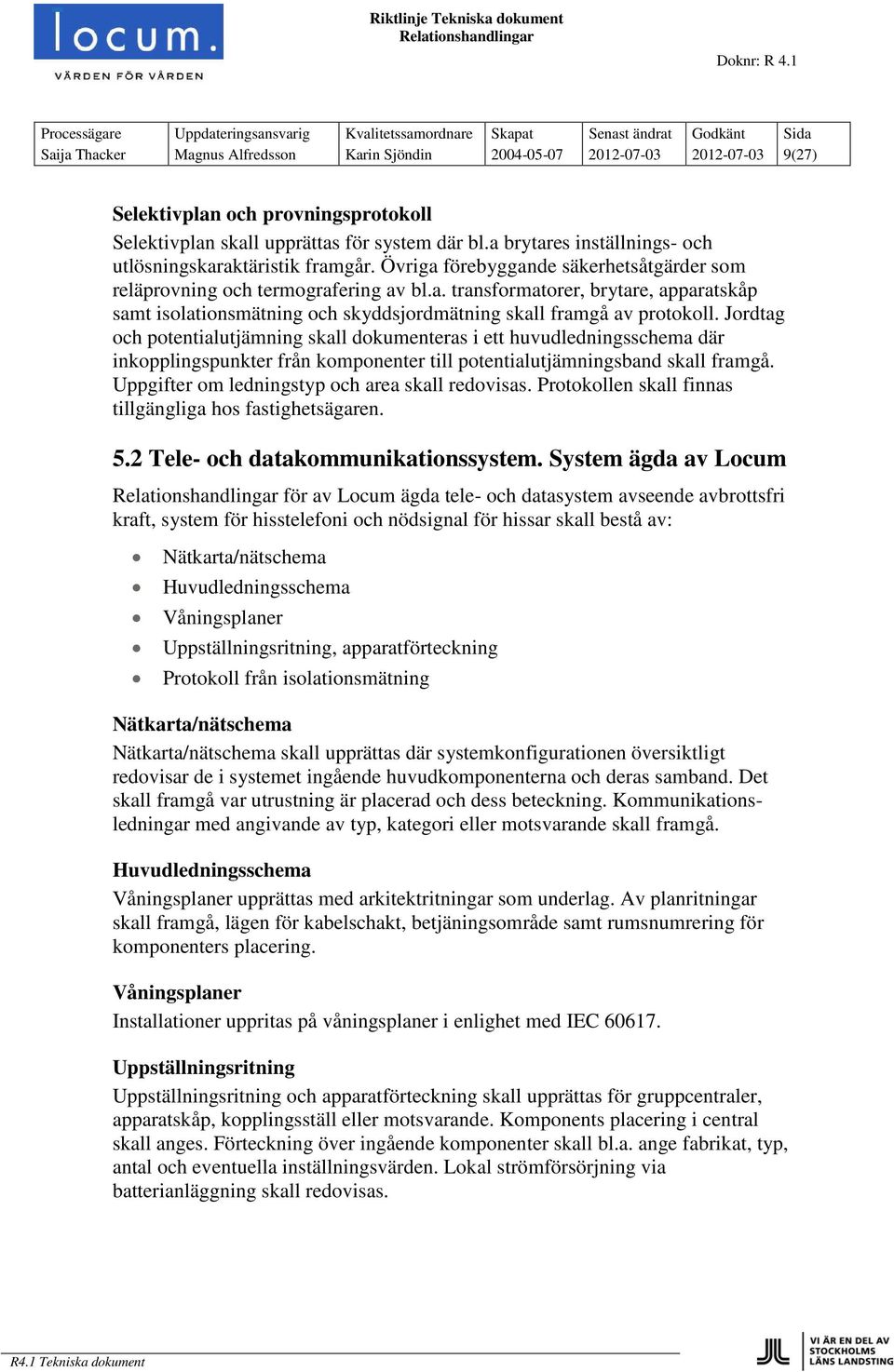

9 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Selektivplan och provningsprotokoll Selektivplan skall upprättas för system där bl.a brytares inställnings- och utlösningskaraktäristik framgår. Övriga förebyggande säkerhetsåtgärder som reläprovning och termografering av bl.a. transformatorer, brytare, apparatskåp samt isolationsmätning och skyddsjordmätning skall framgå av protokoll. Jordtag och potentialutjämning skall dokumenteras i ett huvudledningsschema där inkopplingspunkter från komponenter till potentialutjämningsband skall framgå. Uppgifter om ledningstyp och area skall redovisas. Protokollen skall finnas tillgängliga hos fastighetsägaren. 5.2 Tele- och datakommunikationssystem. System ägda av Locum för av Locum ägda tele- och datasystem avseende avbrottsfri kraft, system för hisstelefoni och nödsignal för hissar skall bestå av: Nätkarta/nätschema Huvudledningsschema Våningsplaner Uppställningsritning, apparatförteckning Protokoll från isolationsmätning Nätkarta/nätschema Nätkarta/nätschema skall upprättas där systemkonfigurationen översiktligt redovisar de i systemet ingående huvudkomponenterna och deras samband. Det skall framgå var utrustning är placerad och dess beteckning. Kommunikationsledningar med angivande av typ, kategori eller motsvarande skall framgå. Huvudledningsschema Våningsplaner upprättas med arkitektritningar som underlag. Av planritningar skall framgå, lägen för kabelschakt, betjäningsområde samt rumsnumrering för komponenters placering. Våningsplaner Installationer uppritas på våningsplaner i enlighet med IEC Uppställningsritning Uppställningsritning och apparatförteckning skall upprättas för gruppcentraler, apparatskåp, kopplingsställ eller motsvarande. Komponents placering i central skall anges. Förteckning över ingående komponenter skall bl.a. ange fabrikat, typ, antal och eventuella inställningsvärden. Lokal strömförsörjning via batterianläggning skall redovisas.

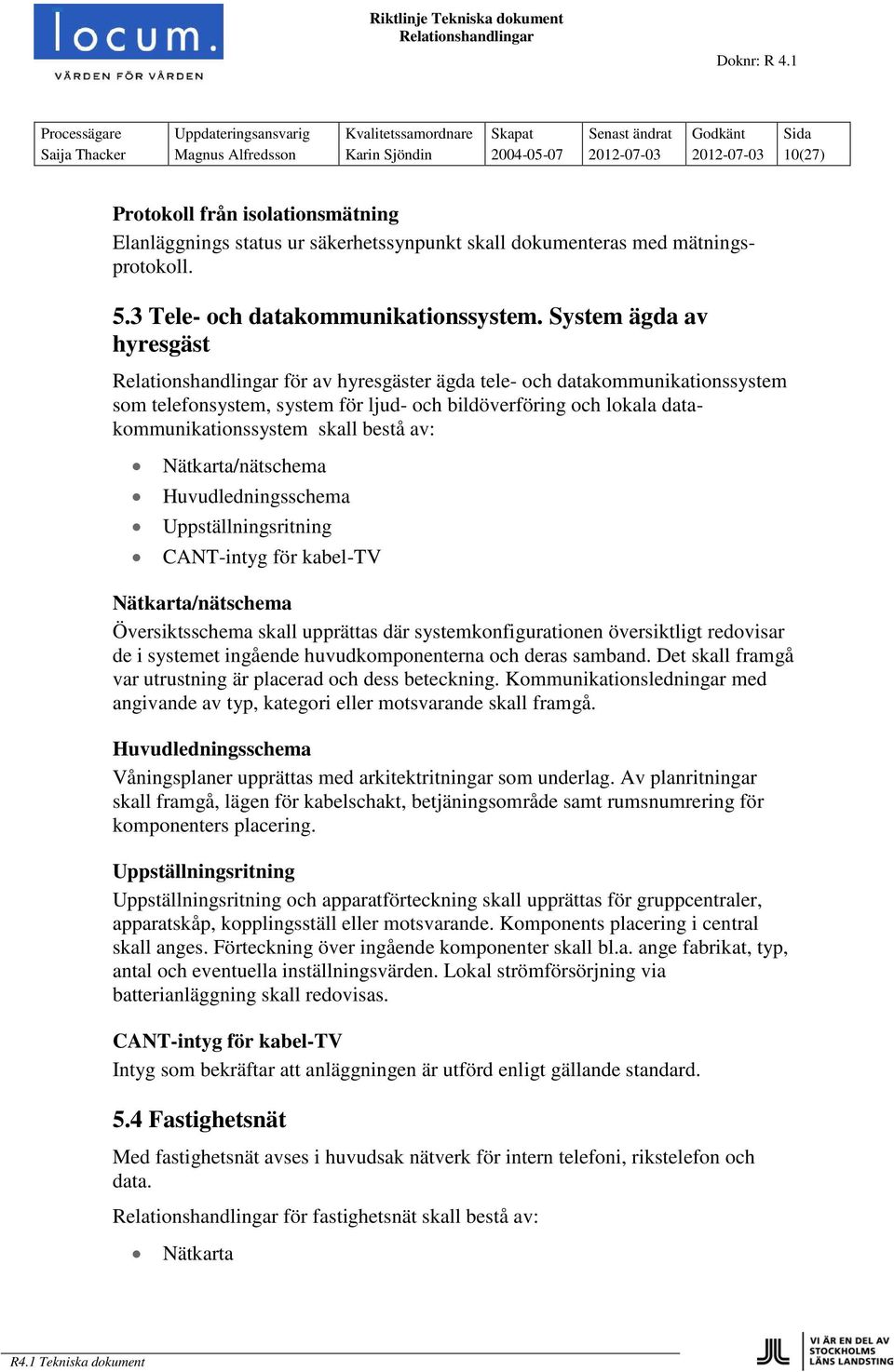

10 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Protokoll från isolationsmätning Elanläggnings status ur säkerhetssynpunkt skall dokumenteras med mätningsprotokoll. 5.3 Tele- och datakommunikationssystem. System ägda av hyresgäst för av hyresgäster ägda tele- och datakommunikationssystem som telefonsystem, system för ljud- och bildöverföring och lokala datakommunikationssystem skall bestå av: Nätkarta/nätschema Huvudledningsschema Uppställningsritning CANT-intyg för kabel-tv Nätkarta/nätschema Översiktsschema skall upprättas där systemkonfigurationen översiktligt redovisar de i systemet ingående huvudkomponenterna och deras samband. Det skall framgå var utrustning är placerad och dess beteckning. Kommunikationsledningar med angivande av typ, kategori eller motsvarande skall framgå. Huvudledningsschema Våningsplaner upprättas med arkitektritningar som underlag. Av planritningar skall framgå, lägen för kabelschakt, betjäningsområde samt rumsnumrering för komponenters placering. Uppställningsritning Uppställningsritning och apparatförteckning skall upprättas för gruppcentraler, apparatskåp, kopplingsställ eller motsvarande. Komponents placering i central skall anges. Förteckning över ingående komponenter skall bl.a. ange fabrikat, typ, antal och eventuella inställningsvärden. Lokal strömförsörjning via batterianläggning skall redovisas. CANT-intyg för kabel-tv Intyg som bekräftar att anläggningen är utförd enligt gällande standard. 5.4 Fastighetsnät Med fastighetsnät avses i huvudsak nätverk för intern telefoni, rikstelefon och data. för fastighetsnät skall bestå av: Nätkarta

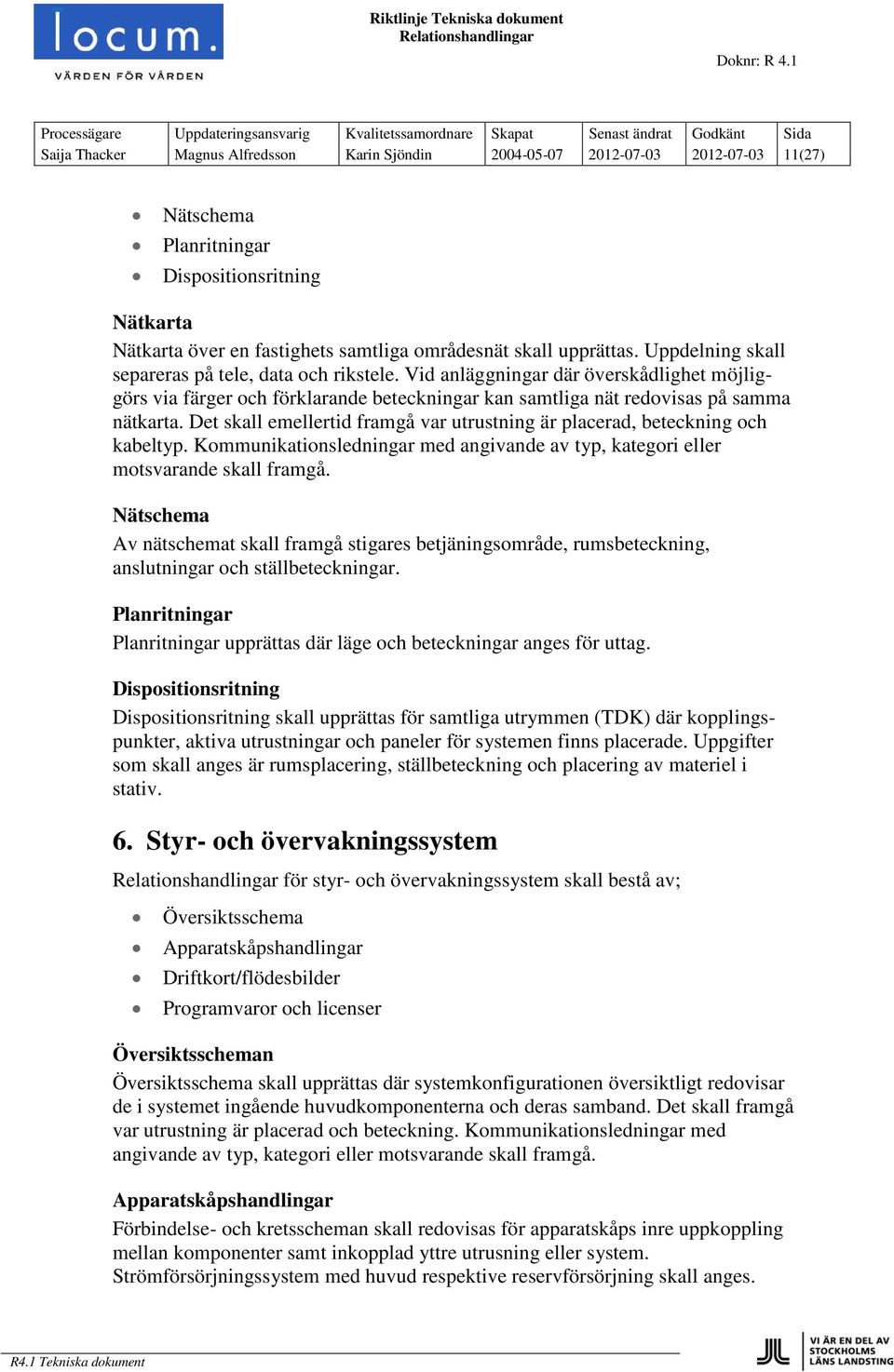

11 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Nätschema Planritningar Dispositionsritning Nätkarta Nätkarta över en fastighets samtliga områdesnät skall upprättas. Uppdelning skall separeras på tele, data och rikstele. Vid anläggningar där överskådlighet möjliggörs via färger och förklarande beteckningar kan samtliga nät redovisas på samma nätkarta. Det skall emellertid framgå var utrustning är placerad, beteckning och kabeltyp. Kommunikationsledningar med angivande av typ, kategori eller motsvarande skall framgå. Nätschema Av nätschemat skall framgå stigares betjäningsområde, rumsbeteckning, anslutningar och ställbeteckningar. Planritningar Planritningar upprättas där läge och beteckningar anges för uttag. Dispositionsritning Dispositionsritning skall upprättas för samtliga utrymmen (TDK) där kopplingspunkter, aktiva utrustningar och paneler för systemen finns placerade. Uppgifter som skall anges är rumsplacering, ställbeteckning och placering av materiel i stativ. 6. Styr- och övervakningssystem för styr- och övervakningssystem skall bestå av; Översiktsschema Apparatskåpshandlingar Driftkort/flödesbilder Programvaror och licenser Översiktsscheman Översiktsschema skall upprättas där systemkonfigurationen översiktligt redovisar de i systemet ingående huvudkomponenterna och deras samband. Det skall framgå var utrustning är placerad och beteckning. Kommunikationsledningar med angivande av typ, kategori eller motsvarande skall framgå. Apparatskåpshandlingar Förbindelse- och kretsscheman skall redovisas för apparatskåps inre uppkoppling mellan komponenter samt inkopplad yttre utrusning eller system. Strömförsörjningssystem med huvud respektive reservförsörjning skall anges.

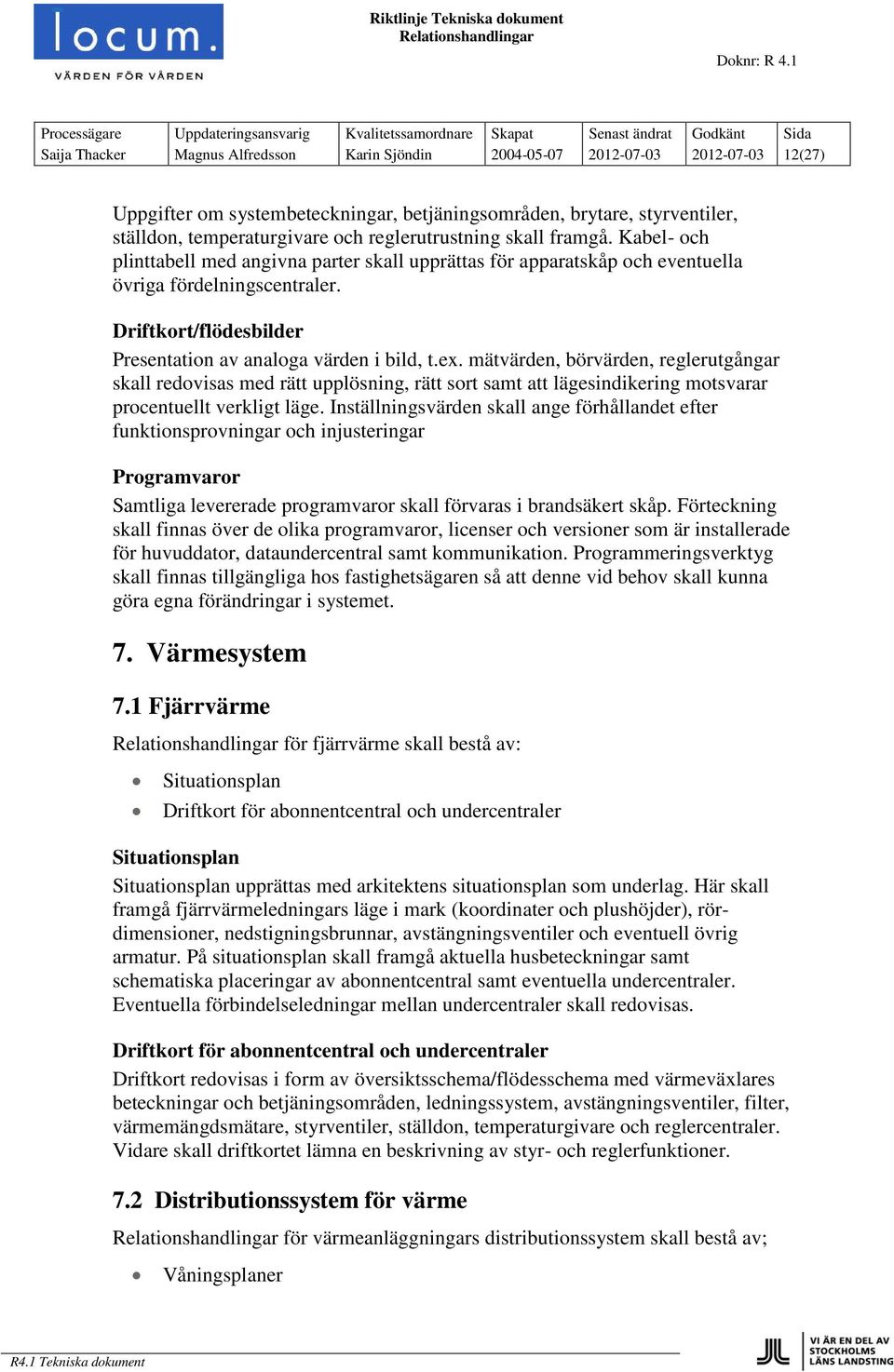

12 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Uppgifter om systembeteckningar, betjäningsområden, brytare, styrventiler, ställdon, temperaturgivare och reglerutrustning skall framgå. Kabel- och plinttabell med angivna parter skall upprättas för apparatskåp och eventuella övriga fördelningscentraler. Driftkort/flödesbilder Presentation av analoga värden i bild, t.ex. mätvärden, börvärden, reglerutgångar skall redovisas med rätt upplösning, rätt sort samt att lägesindikering motsvarar procentuellt verkligt läge. Inställningsvärden skall ange förhållandet efter funktionsprovningar och injusteringar Programvaror Samtliga levererade programvaror skall förvaras i brandsäkert skåp. Förteckning skall finnas över de olika programvaror, licenser och versioner som är installerade för huvuddator, dataundercentral samt kommunikation. Programmeringsverktyg skall finnas tillgängliga hos fastighetsägaren så att denne vid behov skall kunna göra egna förändringar i systemet. 7. Värmesystem 7.1 Fjärrvärme för fjärrvärme skall bestå av: Situationsplan Driftkort för abonnentcentral och undercentraler Situationsplan Situationsplan upprättas med arkitektens situationsplan som underlag. Här skall framgå fjärrvärmeledningars läge i mark (koordinater och plushöjder), rördimensioner, nedstigningsbrunnar, avstängningsventiler och eventuell övrig armatur. På situationsplan skall framgå aktuella husbeteckningar samt schematiska placeringar av abonnentcentral samt eventuella undercentraler. Eventuella förbindelseledningar mellan undercentraler skall redovisas. Driftkort för abonnentcentral och undercentraler Driftkort redovisas i form av översiktsschema/flödesschema med värmeväxlares beteckningar och betjäningsområden, ledningssystem, avstängningsventiler, filter, värmemängdsmätare, styrventiler, ställdon, temperaturgivare och reglercentraler. Vidare skall driftkortet lämna en beskrivning av styr- och reglerfunktioner. 7.2 Distributionssystem för värme för värmeanläggningars distributionssystem skall bestå av; Våningsplaner

13 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Stigarscheman Driftkort för värmegrupper Injusteringsprotokoll Besiktning och riskinventering av expansionssystem Våningsplaner Våningsplaner upprättas med arkitektritningar som underlag. Av planritningar skall framgå respektive värmegrupps betjäningsområde och beteckning, läge för ledningsschakt samt avstängningsventilers placering. Stigarscheman Stigarscheman upprättas för varje enskild värmegrupp (radiatorer, ventilation, etc). Ledningsdimensioner, läge, gruppbeteckningar och de avstängningsventiler som betjänar respektive våningsplan skall framgå. Driftkort för värmegrupper Driftkort redovisas i form av översiktsschema/flödesschema med värmegruppers beteckningar och betjäningsområden, pumpar, avstängningsventiler, filter, styrventiler, ställdon, temperaturgivare och reglercentraler. Vidare skall driftkortet lämna en beskrivning av styr- och reglerfunktioner. Injusteringsprotokoll Injusteringsprotokoll för i värmeanläggningen förekommande reglerventiler skall redovisas. Av protokollet skall framgå respektive ventils inställningsvärde. För att underlätta identifiering skall ventiler förses med adekvat beteckning. Besiktning och riskinventering av expansionssystem För expansionssystem skall registerkort upprättas. Redovisning skall omfatta fastighetsdata, uppställningsplats, objektnummer och typ av komponent. Riskbedömning kommer att utföras av ackrediterad besiktningsman. Inventeringen skall resultera i åtgärdsförslag av noterade brister. Besiktningspliktig trycksatt anordning skall besiktigas enligt fastställd tidsperiod beroende på tryck, temperatur och volym. Uppgifter från riskinventering och besiktning lagras i upprättad databas. 8. Vattensystem 8.1 System för tappvarmvatten för tappvarmvattensystem skall bestå av: Våningsplaner

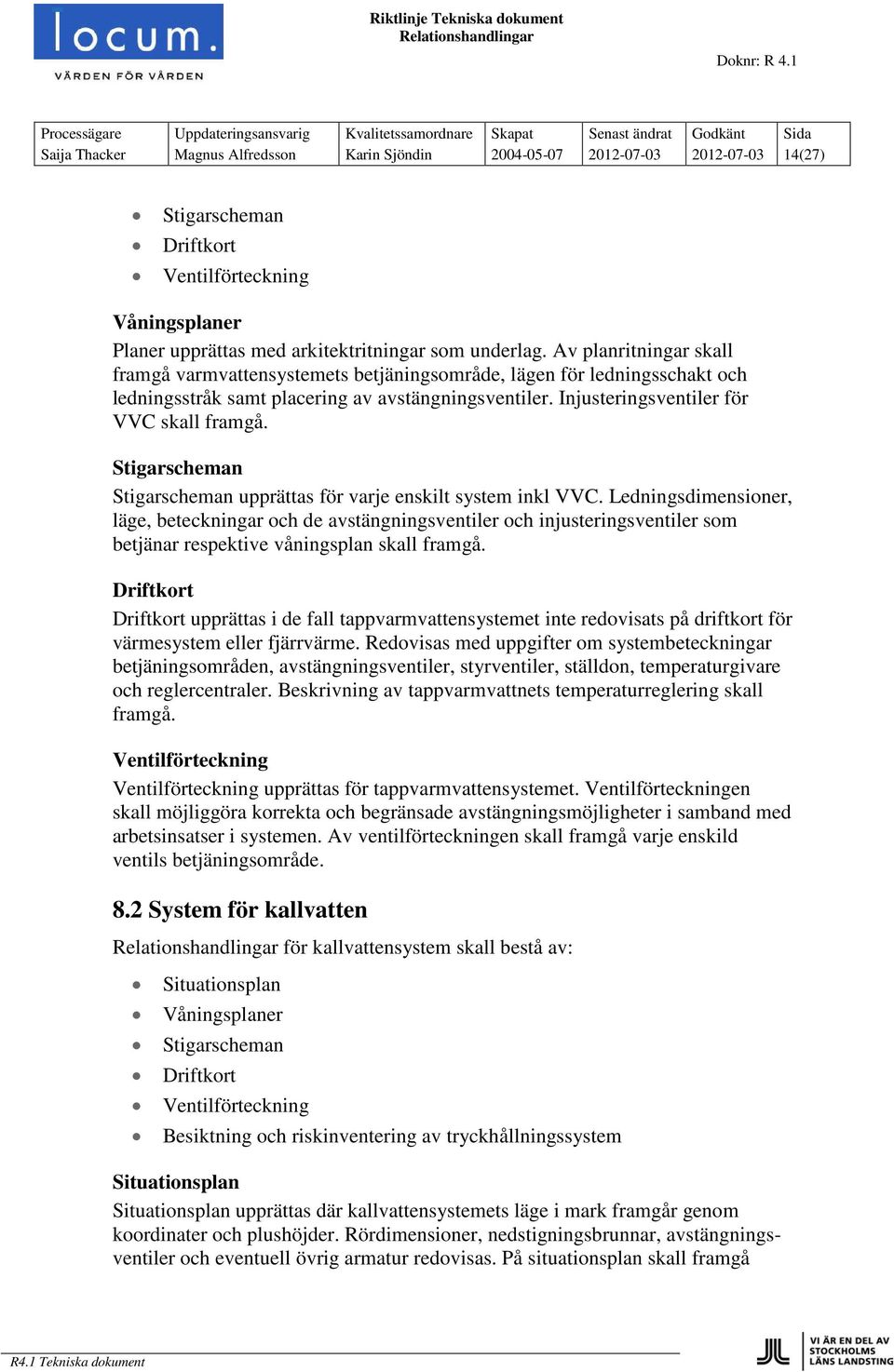

14 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Stigarscheman Driftkort Ventilförteckning Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritningar skall framgå varmvattensystemets betjäningsområde, lägen för ledningsschakt och ledningsstråk samt placering av avstängningsventiler. Injusteringsventiler för VVC skall framgå. Stigarscheman Stigarscheman upprättas för varje enskilt system inkl VVC. Ledningsdimensioner, läge, beteckningar och de avstängningsventiler och injusteringsventiler som betjänar respektive våningsplan skall framgå. Driftkort Driftkort upprättas i de fall tappvarmvattensystemet inte redovisats på driftkort för värmesystem eller fjärrvärme. Redovisas med uppgifter om systembeteckningar betjäningsområden, avstängningsventiler, styrventiler, ställdon, temperaturgivare och reglercentraler. Beskrivning av tappvarmvattnets temperaturreglering skall framgå. Ventilförteckning Ventilförteckning upprättas för tappvarmvattensystemet. Ventilförteckningen skall möjliggöra korrekta och begränsade avstängningsmöjligheter i samband med arbetsinsatser i systemen. Av ventilförteckningen skall framgå varje enskild ventils betjäningsområde. 8.2 System för kallvatten för kallvattensystem skall bestå av: Situationsplan Våningsplaner Stigarscheman Driftkort Ventilförteckning Besiktning och riskinventering av tryckhållningssystem Situationsplan Situationsplan upprättas där kallvattensystemets läge i mark framgår genom koordinater och plushöjder. Rördimensioner, nedstigningsbrunnar, avstängningsventiler och eventuell övrig armatur redovisas. På situationsplan skall framgå

15 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) aktuella husbeteckningar, placering av vattenmätare samt eventuella förbindelseledningar med andra anslutningspunkter inom försörjningsområdet. Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritningar skall framgå kallvattensystemets betjäningsområde, lägen för ledningsschakt och ledningsstråk samt avstängningsventilers placering Stigarscheman Stigarscheman upprättas där ledningsdimensioner, ledningars läge, beteckningar och de avstängningsventiler som betjänar respektive våningsplan redovisas. Driftkort Driftkort upprättas i de fall tryckhöjningsstation eller motsvarande finns installerad. I dessa fall redovisas systembeteckning, betjäningsområde, avstängningsventiler, regler-system etc. Ventilförteckning Ventilförteckning upprättas för kallvattensystemet. Ventilförteckningen skall möjliggöra korrekta och begränsade avstängningsmöjligheter i samband med arbetsinsatser i vattensystemet. Av ventilförteckningen skall framgå varje enskild ventils betjäningsområde. Besiktning och riskinventering av tryckhållningssystem För tryckhållningssystem skall registerkort upprättas. Redovisning skall omfatta fastighetsdata, uppställningsplats, objektnummer och typ av komponent. Riskbedömning kommer att utföras av ackrediterad besiktningsman. Inventeringen skall resultera i åtgärdsförslag av noterade brister. Besiktningspliktig trycksatt anordning skall besiktigas enligt fastställd tidsperiod beroende på tryck, temperatur och volym. Uppgifter från riskinventering och besiktning lagras i upprättad databas (REQS). 9. Luftbehandling för luftbehandlingssystem skall bestå av; Flödesscheman Våningsplaner Driftkort för luftbehandlingsaggregat/fläktar Injusteringsprotokoll för luftflöden Energideklaration upprättad enligt Negawatt

16 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Flödesscheman Flödesscheman upprättas för samtliga luftbehandlingsinstallationer. Här skall framgå aggregat- och fläktbeteckningar samt principiella betjäningsområden, t ex våningsplan, avdelningar eller rum. Brandgasventilation skall beaktas. Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritning skall framgå aggregat- och fläktbeteckningar, betjäningsområden samt ventilationskanalernas principiella utsträckning. Personbelastning och projekterade luftflöden skall redovisas på rumsnivå. Driftkort för luftbehandlingsaggregat/fläktar Driftkort redovisas i form översiktsscheman med aggregatens beteckningar och principiella uppbyggnad, t ex spjäll, filter, värme- och kylbatterier, fläktar samt brandspjäll i anslutning till aggregat etc. Vidare skall driftkortet lämna en beskrivning av styr- och reglerfunktioner. Styrfunktioner i händelse av brand skall också framgå. Injusteringsprotokoll för luftflöden Injusteringsprotokoll skall redovisa uppmätta luftflöden på rums- och aggregatnivå. Se även gällande krav i förordningen om Obligatorisk Ventilationskontroll (OVK) Energideklaration, Negawatt Locum har upprättat ett system för byggnaders energistatus benämnt Negawatt. Denna sammanställning av nyckeltal skall utgöra relationshandling för enskild byggnad. 10 Anläggningar för klimatkyla för klimatkyla kan indelas i tre huvudgrupper; Ej tillståndspliktiga enhetsaggregat (betjänar ofta bara en rumsenhet) Medelstora kylaggregat (betjänar ofta mer än en rumsenhet) Centrala kylanläggningar För anläggningar enligt pkt 1 begränsas kravet på relationshandlingar till att aggregaten sammanställs i ett textdokument med redovisning av aggregatbeteckningar och betjäningsområden. För anläggningar enligt pkt 2 skall relationshandlingar bestå av: Våningsplaner Driftkort

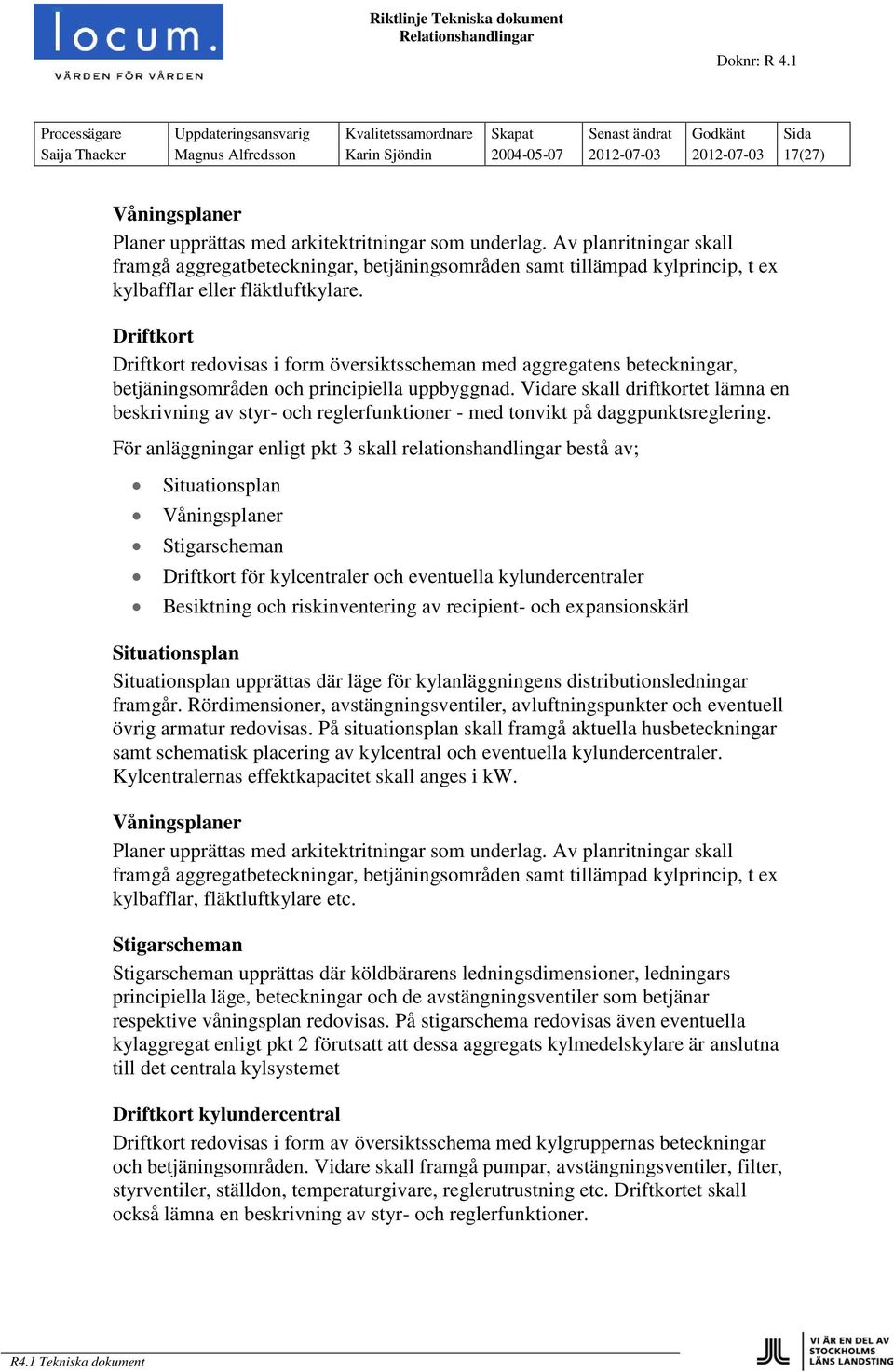

17 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritningar skall framgå aggregatbeteckningar, betjäningsområden samt tillämpad kylprincip, t ex kylbafflar eller fläktluftkylare. Driftkort Driftkort redovisas i form översiktsscheman med aggregatens beteckningar, betjäningsområden och principiella uppbyggnad. Vidare skall driftkortet lämna en beskrivning av styr- och reglerfunktioner - med tonvikt på daggpunktsreglering. För anläggningar enligt pkt 3 skall relationshandlingar bestå av; Situationsplan Våningsplaner Stigarscheman Driftkort för kylcentraler och eventuella kylundercentraler Besiktning och riskinventering av recipient- och expansionskärl Situationsplan Situationsplan upprättas där läge för kylanläggningens distributionsledningar framgår. Rördimensioner, avstängningsventiler, avluftningspunkter och eventuell övrig armatur redovisas. På situationsplan skall framgå aktuella husbeteckningar samt schematisk placering av kylcentral och eventuella kylundercentraler. Kylcentralernas effektkapacitet skall anges i kw. Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritningar skall framgå aggregatbeteckningar, betjäningsområden samt tillämpad kylprincip, t ex kylbafflar, fläktluftkylare etc. Stigarscheman Stigarscheman upprättas där köldbärarens ledningsdimensioner, ledningars principiella läge, beteckningar och de avstängningsventiler som betjänar respektive våningsplan redovisas. På stigarschema redovisas även eventuella kylaggregat enligt pkt 2 förutsatt att dessa aggregats kylmedelskylare är anslutna till det centrala kylsystemet Driftkort kylundercentral Driftkort redovisas i form av översiktsschema med kylgruppernas beteckningar och betjäningsområden. Vidare skall framgå pumpar, avstängningsventiler, filter, styrventiler, ställdon, temperaturgivare, reglerutrustning etc. Driftkortet skall också lämna en beskrivning av styr- och reglerfunktioner.

18 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Driftkort kylcentral Driftkort redovisas i form av översiktschema där kylmaskiner, kylmedelskylare, pumpar, expansionskärl, avstängningsventiler, filter, styrventiler, ställdon, temperaturgivare, reglerutrustning, etc skall framgå. Driftkortet skall också lämna en beskrivning av styr- och reglerfunktioner. Besiktning och riskinventering av recipient- och expansionskärl För recipient- och expansionskärl skall registerkort upprättas. Redovisning skall omfatta fastighetsdata, uppställningsplats, objektnummer och typ av komponent. Riskbedömning kommer att utföras av ackrediterad besiktningsman. Inventeringen skall resultera i åtgärdsförslag av noterade brister. Besiktningspliktig trycksatt anordning skall besiktigas enligt fastställd tidsperiod beroende på tryck, temperatur och volym. Uppgifter från riskinventering och besiktning lagras i upprättad databas. 11. Ångsystem 11.1 Centrala ångsystem för centrala ångsystem skall bestå av: Situationsplan Beskrivning av anläggning för ångproduktion Situationsplan Situationsplan upprättas där läge för ångsystemets distributionsledningar och kondensatsystem framgår. Här redovisas också aktuella husbeteckningar, betjäningsområden, ledningars ångtryck och temperatur samt placering av avstängningsventiler och reduceringsventiler. Beskrivning av anläggning för ångproduktion En allmän beskrivning upprättas beträffande ånganläggningens produktionsdata, system för vattenbehandling, vem som ansvarar för ångproduktionen samt gällande leveransgränser. Denna beskrivning kan med fördel inarbetas på situationsplanen Lokala ångsystem Med lokala ångsystem avses i första hand lokala enheter för desinfektionsändamål. Kravet på relationshandlingar begränsas till att aggregaten sammanställs i ett textdokument med redovisning av aggregatbeteckningar och betjäningsområden.

19 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) 12. Transportsystem 12.1 Hissar, rulltrappor, portar, lyftanordningar etc för transportsystem (hissar, rulltrappor, portar, lyftanordningar, lastramper, box- och vagntransportörer) skall bestå av: Situationsplan Sektioner Driftkort Elscheman och apparatskåpsplan Besiktningsintyg Situationsplan Situationsplan upprättas där respektive transportsystems läge inom byggnad framgår. På situationsplanen skall även framgå aktuell husbeteckning tillträdesväg till apparatrum och beteckning av respektive transportsystem. Sektioner Sektioner skall upprättas där maskinrum, schakt och grop med beteckningar, våningsplan och plushöjder redovisas. Driftkort För respektive transportsystem skall driftkort upprättas där samtliga ingående huvudkomponenters data redovisas. Uppgifter som skall redovisas för t.ex. person- och transporthissar är hissmaskineri, apparatskåp, styrutrustning, hisskorgar, korg- och schaktdörrar. Elscheman och apparatskåpsplan Yttre- och inre förbindningsscheman skall redovisas för starkström, nödsignaloch hisstelefonsystem, signalkablar och styrsystem. Inställningsvärden (grundvärden) skall finnas redovisade i apparatskåpsplanen. Styrsignal vid brand beaktas. Besiktningsintyg Besiktning av hissar och övriga lyftanordningar för personbefordran skall ske årligen. Övriga transportsystem som portar, lyftar, telfrar och lastramper skall besiktigas vart annat år. Besiktningsrutiner och serviceinstruktioner skall följa gällande föreskrift BFS 2011:12 - H 12 Boverkets föreskrifter och allmänna råd om hissar och vissa andra motordrivna anordningar. Protokoll skall finnas tillgängligt hos fastighetsägaren.

20 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) 12.2 Rörpost för rörpostsystem skall bestå av; Situationsplan Driftkort för knutpunktscentraler och drivcentraler Elscheman och apparatskåpsplan Situationsplan Situationsplan upprättas där läge för rörpostanläggningens distributionsledningar framgår. Här redovisas också aktuella husbeteckningar samt läge för knutpunktscentraler, drivcentraler, växlare och användarstationer. Driftkort för knutpunktscentraler och drivcentraler Driftkort upprättas som schematisk flödesbild över centralernas ledningssystem, motorventiler, drivfläktar samt övrig armatur som ingår i systemen. Driftkortet skall också lämna en beskrivning av styr- och reglerfunktioner. Elscheman och apparatskåpsplan Yttre- och inre förbindningsscheman skall redovisas för starkström, signalkablar och styrsystem. Inställningsvärden skall finnas redovisade i apparatskåpsplanen. 13. Medicinska gaser för medicinska gaser upprättas i överensstämmelse med SIS HB 370 Säkerhetsnorm för medicinska gasanläggningar. Särskilt skall uppmärksammas avsnitten 9, 10 samt bilagorna C och F. för medicinska gaser skall bestå av: Situationsplan Våningsplaner Flödesscheman Besiktning och riskinventering av O2-tank Beskrivning av system för larm och övervakning Situationsplan Situationsplan upprättas där gassystemets utbredning mellan olika byggnader framgår på ett schematiskt sätt. Placering av tank, tömningscentral samt kompressorcentral markeras tydligt. På situationsplan skall framgå aktuella husbeteckningar

21 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Våningsplaner Ledningsstråk och stigarledningar skall redovisas på planritningar med rumsbeteckningar. Vidare skall framgå ledningsdimensioner, gastyp, nödavstängningsventilers lägen och beteckningar. Instick från ledningsstråk eller stigarledningar till olika rumsenheter skall markeras på planritning. Antalet uttagsställen och gastyp skall framgå tydligt med textmarkering. Flödessheman över tömningscentral, kompressorcentral och reservgas Flödesscheman och driftinstruktioner upprättas där ingående komponenter är lätt identifierbara genom den märkning som skall återfinnas på komponenterna i anläggningen. Fastställda öppningstryck för förekommande säkerhetsventiler skall framgå. Besiktning och riskinventering av O2-tank För O2-tank skall registerkort upprättas. Redovisning skall omfatta fastighetsdata, uppställningsplats, objektnummer och typ av komponent. Riskbedömning kommer att utföras av ackrediterad besiktningsman. Inventeringen skall resultera i åtgärdsförslag av noterade brister. Besiktningspliktig trycksatt anordning skall besiktigas enligt fastställd tidsperiod beroende på tryck, temperatur och volym. Uppgifter från riskinventering och besiktning lagras i upprättad databas. System för larm och övervakning System för automatisk övervakning, larmer, larmtablåer och strömförsörjning skall dokumenteras. 14. Brandskydd 14.1 Brandskyddstekniska system för brandskyddstekniska system skall bestå av; Brandskyddsbeskrivning Orienterings-/situationsplan Våningsplaner Nätkarta/nätschema Uppställningsritning och apparatförteckning Apparatskåpshandlingar Programvaror Driftkort Serviceritningar

22 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Anläggarintyg samt protokoll från leveransbesiktning och revisionsbesiktning Brandskyddsbeskrivning Brandskyddsbeskrivning upprättas i enlighet med Locums riktlinjer för brandskydd. Orienterings-/situationsplan Orienteringsplan redovisas i form av situationsplan. Orienteringsplanen skall redovisa byggnadsnummer, körbara angreppsvägar till byggnad, utvändigt brandpostnät, anslutning för stigarledning och brandlarmtablåers och sprinklercentralers placering i byggnad. I förekommande fall skall även brandfarliga varor och klassningsplaner för hantering av brandfarlig vara redovisas. Brytpunkt och återsamlingsplats bör anges. Våningsplaner Våningsplaner skall upprättas i form av t ex brandskyddsritningar, utrymningsplaner, insatsplan och orienteringsritningar. Underlag skall utgöras av A-ritningar med redovisade brandcellsindelningar. På brandritningar skall rumsnumrering, utrymningsvägars lokalisering och utrymningsriktning, utrymningsplanens placering och släckredskap finnas angivna. På orienteringsritningar skall framgå angreppsvägar inom byggnad, larmcentrals placering, rumsnumrering, sektionsuppdelning, typ och antal detektorer per rum samt styrfunktion avseende ventilationssystem och trapphusventilation. Insatsplaner skall innehålla brandceller i lägst E60 klass, sprinklade ytor, prioriterade restvärden (vad ska räddas när det inte gäller liv), gångvägar, risker, hur planen ventileras med mera. Insatsplanen skall lämnas på remiss till den lokala räddningstjänsten. Nätkarta/nätschema Planer upprättas med arkitektritningar som underlag. Av nätkarta/nätschema skall framgå, lägen för signalkabelschakt, betjäningsområde samt rumsnumrering för komponenters placering. Uppställningsritning och apparatförteckning Uppställningsritning och apparatförteckning skall upprättas för brandlarmscentraler, nödbelysningsanläggning, apparatskåp för sprinklercentral eller motsvarande. Komponenters placering i central skall anges. Förteckning över ingående komponenter skall bl.a. ange fabrikat, typ, antal och inställningsvärden. Strömförsörjningssystem med huvud respektive reservförsörjning skall anges.

23 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Apparatskåpshandlingar Förbindelse- och kretsscheman skall redovisas för apparatskåps inre uppkoppling mellan komponenter samt inkopplad yttre utrusning eller system. Strömförsörjnings-system med huvud- respektive reservförsörjning skall anges. Kabel- och plinttabell med angivna parter skall upprättas för apparatskåp och eventuella övriga fördelningscentraler. Programvaror Förteckning skall finnas över de olika programvaror, licenser och versioner som är installerade för huvudlarmcentral, dataundercentral, kommunikation samt i förekommande fall överordnad brandlarmsdator. Driftkort Driftkort upprättas för brandlarmcentraler, inertgascentraler och i förekommande fall batteriförsörjningssystem. Uppgifter om systembeteckningar, betjäningsområden och funktionsbeskrivning skall redovisas. Vidare skall driftkortet lämna en beskrivning av övergripande styr- och reglerfunktioner. Protokoll över utförda kapacitetsprov och avtappningsprov av utvändiga brandposter skall finnas tillgängligt hos fastighetsägaren. Serviceritningar Serviceritningar skall upprättas för brandlarmsystem och inertgassystem. Serviceritningarna skall ge en detaljerad bild var i anläggningen samtliga komponenter är placerade. Byggnad, plan och rum skall utöver komponentbeteckning anges. Serviceritning utförs enligt Locums kravspecifikation och riktlinjer för CAD. Anläggarintyg, leveransbesiktningsprotokoll och revisionsbesiktningsprotokoll Vid nyproduktion av brandlarmsystem skall protokoll från leveransbesiktning levereras till fastighetsägaren. Anläggarintyg skall finnas upprättat för brandlarmssystemen. Vid samtliga ändringar i systemen skall nytt intyg upprättas. Revisionsbesiktning av brandlarmsystem skall normalt utföras årligen av behörig besiktningsman. Intyg och protokoll skall förvaras hos fastighetsägaren Vattensprinkler för vattensprinkleranläggning skall bestå av; Orienterings-/situationsplan Stigarscheman Våningsplaner Driftkort över sprinklercentral

24 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) Anläggarintyg samt protokoll från leveransbesiktning och revisionsbesiktning Hydrauliska beräkningar Orienterings-/situationsplan Orienterings-/situationsplan upprättas med arkitektritningar som underlag. Här skall lämnas en orienterande beskrivning över de ytor/lokaler som är utrustade med sprinklersystem. Vidare skall framgå placering av sprinklercentral, förekommande ventiler samt flödesgivare. Stigarscheman Stigarscheman upprättas med redovisning av ledningsdimensioner, ledningars läge, beteckningar och de eventuella avstängningsventiler som betjänar respektive våningsplan. Våningsplaner Planer upprättas med arkitektritningar som underlag. Av planritning skall framgå sprinkleranläggningens rörsystem, betjäningsområden, larmdon, lägen för eventuella ledningsschakt samt avstängningsventilers placering. Driftkort över sprinklercentral Driftkort upprättas över sprinklercentral, d v s huvudavstängningsventiler, larmventiler, tryckstegringspump och övriga anordningar för sprinkleranläggningens reglering, kontroll och skötsel. Protokoll över utförda kapacitetsprov av sprinkleranläggning Anläggarintyg samt protokoll från leveransbesiktning och revisionsbesiktning Vid nyproduktion av sprinkleranläggning skall protokoll från leveransbesiktning levereras till fastighetsägaren. Anläggarintyg skall finnas upprättat för sprinklersystemen. Vid samtliga ändringar i systemen skall nytt intyg upprättas. Revisionsbesiktning av sprinklersystemen skall normalt utföras årligen av behörig besiktningsman. Intyg och protokoll skall förvaras hos fastighetsägaren. Hydrauliska beräkningar Hydrauliska beräkningar upprättade vid nyprojektering skall levereras i form av relationshandling och utgöra underlag för eventuella utbyggnader eller förändringar i sprinklersystemet.

25 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) BILAGA Checklista över relationshandlingar i projekt I detta projekt har överenskommits att nedanstående relationshandlingar ska framställas i enlighet med Riktlinje för tekniska dokument: 1. Arkitektur Situationsplan Våningsplaner Takplan Fasader Sektioner 2. Byggnadskonstruktion Planer Sektioner Pålningsprotokoll Packningsprotokoll 3. Geoteknik Geotekniska utlåtanden (ta bort ovanstående tabell) 4. Utemiljö Situationsplan Mängdföreteckning Ytförteckning Besiktningsprotokoll 5.1 Eltekniska system Situationsplan Enlinjeschema Huvudledningsschema Planer Gruppförteckning Apparatförteckning Driftkort Kretschema Selektivplan 5.2 Tele- och datakommunikationssystem System ägda av Locum Nätkarta/Schema Planer Huvudledningsschema Apparatförteckning Protokoll från isolationsmätning 5.3 Tele- och datakommunikationssystem System ägda av hyresgäst Nätkarta/Schema Uppställningsritning Huvudledningsschema CANT-intyg

26 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) 5.4 Fastighetsnät Nätkarta Nätschema Planer Dispositionsritning 6. Styr- och övervakningssystem Översiktsschema Apparatskåp Driftkort Programvaror/licenser 7.1 Fjärrvärme Situationsplan Driftkort 7.2 Distributionssystem för värme Planer Stigarscheman Driftkort Injusteringprotokoll Besiktning expansionsssystem 8.1 System för tappvarmvatten Planer Stigarscheman Driftkort Ventilförteckning 8.2 System för kallvatten Situationsplan Planer Stigarscheman Ventilförteckning Driftkort Besiktning tryckhållningssystem 9. Luftbehandling Planer Flödesschema Driftkort Injusteringsprotokoll Energideklaration 10. Anläggningar för klimatkyla Planer Situationsplan Driftkort Stigarscheman Besiktningsprotokoll 11.1 Centrala ångsystem Situationsplan Beskrivningar 11.2 Lokala ångsystem Beskrivningar

27 Saija Thacker Magnus Alfredsson Karin Sjöndin (27) 12.1 Hissar, rulltrappor, portar, lyftanordningar etc Situationsplaner Sektioner Driftkort Elscheman Besiktningsintyg 12.2 Rörpost Situationsplaner Driftkort Elscheman 13. Medicinska gaser Situationsplan Planer Flödesscheman Besiktning O2 tank Beskrivning larm och övervakning 14.1 Brandskyddstekniska system Brandskyddbeskrivning Planer Orienteringsplan Nätkarta/ -schema Apparatförteckning Apparatskåpshandlingar Programvaror Driftkort Serviceritningar Anläggarintyg samt protokoll från leveransbesiktning och revisionsbesiktning 14.2 Vattensprinkler Situationsplan Planer Stigarscheman Driftkort Hydraliska beräkningar Anläggarintyg samt protokoll från leveransbesiktning och revisionsbesiktning
