1 Geodatarådets handlingsplan 2018 Slutrapportering Fokusområde Standardisering av grunddata Åsa Sjödin, beställare Lantmäteriet Onsdag den 3 april 2019

2 Standardisering av grunddata 3a Riktlinjer och stöd för specifikationsarbete (Magnus Konnskog LM) - Slutrapporteras och avslutas 3b Specifikationsarbete och implementering av specifikationer (Åsa Sund LM) - Statusrapporteras och arbete fortgår 3c Geodata i 3D och relationen geodata-bim (Karin Neland LM) - Statusrapporteras och arbete fortgår 3d Bevarande av geodata (Anna Forsberg LM tidigare Karl Olsson SGU) - Vilande till i höst

3 RIKTLINJER OCH STÖD FÖR SPECIFIKATIONSARBETE GEODATARÅDETS HANDLINGSPLAN 2018 ARBETSGRUPP 3A MAGNUS KONNSKOG LANTMÄTERIET

4 HANDLINGSPLANENS AKTIVITETER Användarbehov och samhällsnytta Öppenhet och säkerhet Standardisering av grunddata Nationell samverkan i geodatainsamling Nationell plattform för geodataaccess Metoder för analys av användarbehov och samhällsnytta Öppna respektive avgiftsfria geodata Riktlinjer och stöd för specifikationsarbete Innehåll & samverkanskoncept Koncept - Funktion & förmågor Användarbehov inom samhällsbyggnadsprocessen Informationssäkerhet och totalförsvar Specifikationsarbete och implementering av specifikationer Nationella datavärdskap Juridiska styrmedel och regleringar Användarbehov inom klimatanpassning Kust och strand Redundans i geodataförsörjningen Geodata i 3D och relationen geodata- BIM Teknik/arkitektur för samordnad lagring och förvaltning Teknik och arkitektur för den nationella plattformen Användarbehov inom de areella näringarnas ekosystem Bevarande av geodata Visualisering av planer och utfall

5 OBRUTEN DIGITAL SAMHÄLLBSBYGGNADSPROCESS

6 BAKGRUND UPPDRAGET DIGITALT FÖRST - FÖR EN SMARTARE SAMHÄLLSBYGGNADSPROCESS HAR I SAMVERKAN MED SMART BUILT ENVIRONMENT IDENTIFIERAT CA 150 INFORMATIONSMÄNGDER FÖR ATT NÅ EN OBRUTEN DIGITAL SAMHÄLLSBYGGNADSPROCESS DE UTPEKADE INFORMATIONSMÄNGDERNA SKA VARA TILLGÄNGGLIGGA VIA DEN NATIONELLA PLATTFORMEN OCH BEHÖVER DÄRFÖR BESKRIVAS ENHETLIGT EN FÖRUTSÄTTNING FÖR ATT INFORMATIONGSMÄGNDER SKA KUNNA BESKRIVAS ENHETLIGT ÄR ATT DET FINNS RIKTLINJER FRAMTAGNA

7 VÄGLEDNING DIGITALISERING AUTOMATISERA MÖJLIGGÖR DIGITAL DIALOG DIGITALISERA ARBETSFLÖDET DIGITALISERA, SAMLA OCH STRUKTURERA DATA

8 LEVERABLER FRÅN 3A MALL FÖR INFORMATIONSSPECIFIKATION HANDLEDNING TILL MALLEN REGELVERK FÖR INFORMATIONSLAGRINGSMODELLER Digitalisera, samla och strukturera data

9 Dataproduktsspecifikation Underhåll Dataproduktsspecifikation Tillgängliggörande UPPDELNING AV SPECIFIKATIONER Informationslagringsmodell Informationsspecifikation Information som behövs för samhällsbyggnadsprocessen Ajourhållare Kund Informationsutbytesmodell (dubbelriktad) Informationstillhandahållandemodell (enkelriktad)

10 INFORMATIONSSPECIFIKATION SPECIFICERAR, UTIFRÅN SAMHÄLLSBYGGNADSPROCESSEN BEHOV, DEN INFORMATION SOM BEHÖVS; NU OCH I NÄRTID TEKNIK- OCH UTBYTESNEUTRAL INTE ETT UTBYTESFORMAT - INGET XML-SCHEMA KOMMER ATT FINNAS FÖR EN INFORMATIONSSPECIFIKATION SKAPAR FÖRUTSÄTTNINGAR FÖR ATT IDENTIFIERA KOMBINERBAR DATA INFORMATIONSSPECIFIKATIONEN BASERAS PÅ ISO DATAPRODUKTSPECIFIKATIONER FÖR UNDERHÅLL OCH TILLGÄNGGLIGGÖRANDE BASERAS PÅ INFORMATIONSSPECIFIKATIONEN

11 MALL FÖR INFORMATIONSSPECIFIKATION identifieras av (har) 0..1 Utbytesobjekt Adressplats hör till (har) /adressplatsbeteckning: Text 0..* adressplatsnummer: Text bokstavstillägg: Text [0..1] adressplatstyp: Adressplatstyp {eller} constraints {A-577} {A-588} {A-660} hör till (innehåller) 1..* 0..* hör till (har) 1 Registerenhet Särskilt namn namn: Text 0..* Adressområde fastställt namn: Text innehåller (ligger inom) 0..* Gårdsadressområde fastställt namn: Text 0..1 MALLEN INNEHÅLLER BLAND ANNAT: DATAMÄNGDENS OMFATTNING DATAINNEHÅLL OCH STRUKTUR REFERENSSYSTEM KVALITET PÅ DATA UNDERHÅLL AV DATA PRESENTATIONSREGLER

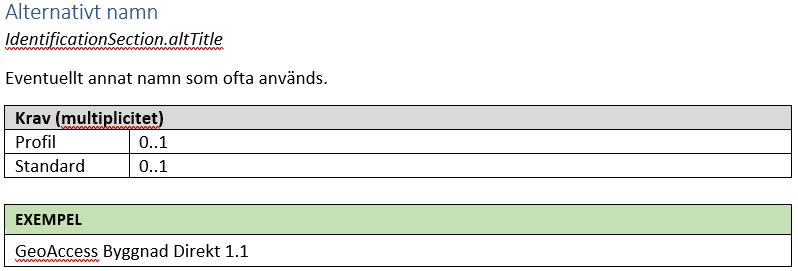

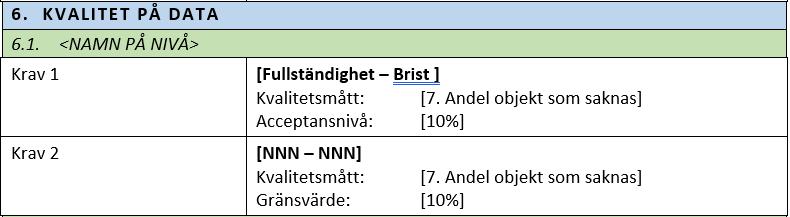

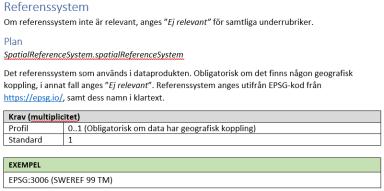

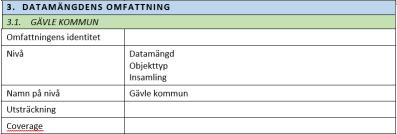

12 HANDLEDNING TILL MALLEN HANDLEDNINGEN INNEHÅLLER BLAND ANNAT: ALLMÄN INFORMATION OM MALLEN DATAINNEHÅLL OCH STRUKTUR REFERENSSYSTEM KVALITET PÅ DATA DATAINSAMLING OCH BEARBETNING UNDERHÅLL AV DATA

13 INFORMATIONSLAGRINGSMODELL identifieras av (har) 0..1 Utbytesobjekt Adressplats hör till (har) /adressplatsbeteckning: Text 0..* adressplatsnummer: Text bokstavstillägg: Text [0..1] adressplatstyp: Adressplatstyp {eller} constraints {A-577} {A-588} {A-660} hör till (innehåller) 1..* Särskilt namn namn: Text 0..* Adressområde fastställt namn: Text innehåller (ligger inom) 0..* Gårdsadressområde fastställt namn: Text 0..1 PRESENTERAR EN TEKNIK OCH UTBYTESNEUTRAL MODELL SOM BESKRIVER SAMHÄLLETS NUVARANDE INFORMATION SAMT EVENTUELLA KOMMANDE BEHOV 0..* hör till (har) 1 Registerenhet INFORMATIONSLAGRINGSMODELLEN KAN PRESENTERA INFORMATION SOM INTE FÖR TILLFÄLLET UTBYTS, MEN SOM FINNS TILLGÄNGLIG INFORMATIONSLAGRINGSMODELLEN ÄR VARKEN EN DATAMODELL ELLER DATABASMODEL SKAPAR FÖRUTSÄTTNINGAR FÖR ATT IDENTIFIERA KOMBINERBAR DATA SYFTET MED REGELVERKET ÄR ATT INFORMATIONSLAGRINGSMODELLER INOM DEN DIGITALA SAMHÄLLSBYGGNADSPROCESSEN SKA DOKUMENTERAS PÅ ETT ENHETLIGT SÄTT. MÅLGRUPPEN MED REGELVERKET ÄR DE SOM TAR FRAM, DOKUMENTERAR OCH FÖRVALTAR INFORMATIONSLAGRINGSMODELLER.

14 identifieras av (har) 0..1 Utbytesobjekt Adressplats hör till (har) /adressplatsbeteckning: Text 0..* adressplatsnummer: Text bokstavstillägg: Text [0..1] adressplatstyp: Adressplatstyp {eller} constraints {A-577} {A-588} {A-660} hör till (innehåller) 1..* 0..* hör till (har) 1 Registerenhet Särskilt namn namn: Text 0..* Adressområde fastställt namn: Text innehåller (ligger inom) 0..* Gårdsadressområde fastställt namn: Text 0..1 REGELVERK FÖR INFORMATIONSLAGRINGSMODELLER REGELVERKET INNEHÅLLER BLAND ANNAT: NAMNSÄTTNING DIAGRAM KLASSER ATTRIBUT RELATION DATATYP

15 HUR GÖR MYNDIGHETER IDAG? LITE OLIKA

16

17

18

19

20 REGELVERK FÖR INFORMATIONSLAGRINGSMODELLER 20

21 VAD HÄNDER NU? SLUTRAPPOT UTE PÅ REMISS GÄLLANDE UPPDRAG OM SÄKER OCH EFFEKTIV TILLGÅNG TILL GRUNDDATA FÖRSLAG TILL FORTSATT UPPDRAG: ETABLERA NATIONELLT RAMVERK FÖR GRUNDDATA

22 TACK! FRÅGOR? MAGNUS KONNSKOG LANTMÄTERIET

23 STATUSRAPPORTERING AV 3B - SPECIFIKATIONSARBETE OCH IMPLEMENTERING AV SPECIFIKATIONER PROJEKTLEDARE: ÅSA SUND PRESENTATÖR: MAGNUS KONNSKOG LANTMÄTERIET

24 HANDLINGSPLANENS AKTIVITETER Användarbehov och samhällsnytta Öppenhet och säkerhet Standardisering av grunddata Nationell samverkan i geodatainsamling Nationell plattform för geodataaccess Metoder för analys av användarbehov och samhällsnytta Öppna respektive avgiftsfria geodata Riktlinjer och stöd för specifikationsarbete Innehåll & samverkanskoncept Koncept - Funktion & förmågor Användarbehov inom samhällsbyggnadsprocessen Informationssäkerhet och totalförsvar Specifikationsarbete och implementering av specifikationer Nationella datavärdskap Juridiska styrmedel och regleringar Användarbehov inom klimatanpassning Kust och strand Redundans i geodataförsörjningen Geodata i 3D och relationen geodata- BIM Teknik/arkitektur för samordnad lagring och förvaltning Teknik och arkitektur för den nationella plattformen Användarbehov inom de areella näringarnas ekosystem Bevarande av geodata Visualisering av planer och utfall

25 DEFINIERADE INFORMATIONSMÄNGDER MED GEMENSAM STRUKTUR Idé Idéskiss Förslag Samråd Projektering Detalj projektering Köp av resurser Detalj projektering Entreprenörer Entreprenörer Hantverkare mfl Geodata Översiktsplan Detaljplan Beslut Detaljplan Startbesked Fastighetsbildning Bygglov Markarbete Byggnation/ Slut Rivning kontroll Markanvändning Detaljplan Fastighetsbildning Bygglov Byggfas Förvaltning TITTSKÅP, SJÄLVSERVICE, SUPPORT, AVGIFT, RAMVERK, BEHÖRIGHET Grunddata Grunddata DV Grunddata Grunddata DV Grunddata Grunddata DV = DATAVÄRD

26 Dataproduktsspecifikation Underhåll Dataproduktsspecifikation Tillgängliggörande UPPDELNING AV SPECIFIKATIONER Informationslagringsmodell Informationsspecifikation Information som behövs för samhällsbyggnadsprocessen Ajourhållare Kund Informationsutbytesmodell (dubbelriktad) Informationstillhandahållandemodell (enkelriktad)

27 NATIONELLA SPECIFIKATIONER SOM OMFATTAS SVENSK GEOPROCESS 9 SPECIFIKATIONER: ADRESS BYGGNAD BILD HÖJD STOMPUNKTER MARKDETALJER VATTEN MARKANVÄNDNING OCH MARKTÄCKE VÄG/JÄRNVÄG 5 NYA SPECIFIKATIONER: ORTNAMN PLANER BESTÄMMELSER LÄGENHET FASTIGHET MEDVERKANDE I UPPDRAGET: MYNDIGHETER, KOMMUNER OCH SYSTEMLEVERANTÖRER SPECIFIKATIONERNA TAS FRAM EFTER GEMENSAMMA RIKTLINJER OCH MALLAR SOM BASERAS PÅ STANDARDER

28 FRÅN TEORI TILL IMPLEMENTATION INFORMATIONSSPECIFIKATION FAS 1 TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA TEMA DATAPRODUKTSSPECIFIKATION UNDERHÅLL FAS 2 DATAPRODUKTSSPECIFIKATION TILLGÄNGLIGGÖRANDE FAS 3

29 BEHOV AV INFORMATION FRÅN FLERA AKTÖRER FÖR ATT TILLGODOSE BEHOVET INOM SAMHÄLLSBYGGNADSPROCESSEN KRÄVS INFORMATION FRÅN FLERA KOMMUNER OCH MYNDIGHETER. EXEMPEL PÅ INFORMATION SOM BEHÖVS: BOVERKET DETALJPLANER TRAFIKVERKET VÄG- OCH JÄRNVÄGSINFORMATION NATURVÅRDSVERKET - BESTÄMMELSER SGU GRUNDVATTENFÖREKOMSTER, BRUNNAR

30 FLER INFORMATIONSMÄNGDER KRÄVS FÖR ATT NÅ EN OBRUTEN DIGITAL SAMHÄLLSBYGGNADSPROCESS Pågående arbete inom 3B 150 UTPEKADE INFORMATIONSMÄNGDER

31 LEVERANSER FRÅN 3B 1. GENOMFÖRANDE AV SPECIFIKATIONSARBETE FAS 1: INFORMATIONSSPECIFIKATIONER FRAMTAGNA OCH BESLUTADE 1 JULI 2019 MED VISSA UNDANTAG FAS 2 & 3: DATAPRODUKTSPECIFIKATIONER FÖR UNDERHÅLL AV DATA OCH FÖR TILLGÄNGLIGGÖRANDE AV DATA 2. PROCESS FÖR BESLUT AV SPECIFIKATIONER, INKL. REMISSFÖRFARANDE - 1 JULI SÄKERSTÄLLA ATT EN FÖRVALTNINGSORGANISATION BYGGS UPP PÅ LANTMÄTERIET FÖR FÖRVALTNING OCH UTVECKLING AV FRAMTAGNA SPECIFIKATIONER OCH FÖR ATT KUNNA INFORMERA/SUPPORTA INTERNA OCH EXTERNA PARTER - 31 DEC SÄKERSTÄLLA ATT EXTERNA INTRESSENTER INFORMERAS FORTLÖPANDE OM ARBETET INOM 3B

32 AVGRÄNSNINGAR VARJE DELPROJEKTLEDARE DEFINIERAR AVGRÄNSNINGAR OCH OMFATTNING FÖR VILKA INFORMATIONSMÄNGDER DE NATIONELLA SPECIFIKATIONERNA SKALL INNEHÅLLA FOKUS ÄR SAMHÄLLSBYGGNADSPROCESSEN ÄNDRADE KRAV PÅ INFORMATIONSMÄNGDERNA KAN INNEBÄRA FÖRÄNDRINGAR I DE NATIONELLA SPECIFIKATIONERNA EXEMPEL

33 DELPROJEKT MED FLERA TIDPLANER VÄG/JÄRNVÄG ÖVRIG VÄG (LANTMÄTERIET) 1 JULI 2019 VÄG (NVDB) OCH JÄRNVÄG (NJDB), TVÅ SPECIFIKATIONER PÅ TRAFIKVERKET, HAR SENARE TIDPLAN, DIALOG OCH FÖRARBETE TILLSAMMANS MED TRAFIKVERKET STARTAS UPP VÅREN 2019 PLANER SPECIFIKATION FÖR DETALJPLAN TIDPLAN TAS FRAM TILLSAMMANS MED BOVERKET GENOMLYSNING AV ÖVRIGA PLANER - 1 JULI 2019

34 TACK! FRÅGOR? MAGNUS KONNSKOG Lantmäteriet

35 GEODATA I 3D OCH RELATIONEN GEODATA BIM GEODATARÅDETS HANDLINGSPLAN 2018 ARBETSGRUPP 3C Karin Neland Lantmäteriet

36

37 Bakgrund Fas 1 under hösten (öppen workshop, bemanning, formulering av projekt mm) Projektet beviljades i början av december Kickoff hölls 30 januari 2019 Slutlig leverans senast december 2019 Koordineras av Lantmäteriet

38 Syfte Underlätta framtida datautbyte genom enhetliga digitala leveranser av Geodata och BIM i bygglovsprocessen. Dessa bidrar till effektivisering av plan- och byggprocessen genom att skapa förutsättningar för att ersätta dagens ritningsbaserade leveranser i form av nybyggnadskarta och situationsplan/planritning/fasadritning/sektionsritning samt relationsritningar. Detta leder bl.a. till förkortade tider vid bygglovsansökan, säkrare beslutsunderlag samt möjlighet till automatisk uppdatering av geodatabaser.

39 Mål Ta fram detaljerade leveransspecifikationer för bygglovsprocessen, utifrån det som gjorts inom projekten Smart planering för byggande och Får jag lov Ge förslag på vidareutveckling av berörda och testade specifikationer och tillämpningsstandarder samt ge input till Geodatarådets handlingsplan, aktivitet 3b Bidra med input till framtida handbok för användning av berörda standarder och specifikationer

40 Resultat 1 av 3 Förslag på: utökningar och eventuella justeringar i CoClass-schema i bygglovsprocessen förbättringar av testade specifikationer och tillämpningsstandarder exempelvis CoClass, Svensk geoprocess, SS :16 avseende detaljplan (SIS), Boverkets planbestämmelsekatalog utifrån behov som identifierats i arbetspaketen en svensk byggnadsmodell standard genom att skapa en CityGML ADE med utgångspunkt från Svensk geoprocess byggnad 3.0

41 Resultat 2 av 3 Ge input till handböcker avseende hur Svensk geoprocess, SIS standarden SS :2016, CityGML ADE (byggnad) och IFC/CoClass ska användas i detalj för: Geodatamodell för bygglovsansökan* (både 2D och 3D), dvs ersätter dagens nybyggnadskarta (2D) Bygglovsmodell BIM/GIS** (med utgångspunkt från Geodatamodell för bygglovsansökan konverterad till BIM samt konvertering tillbaka till geodata) * Framtida geodatamodell i 3D med kvalitetskontrollerat urval av topografi, fastighetsindelning, detaljplan, eventuella ledningars anslutningspunkter, mm ** Framtida modell med BIM-data anpassad för bygglov och för konvertering till en förenklad geodatamodell i 3D för uppdatering av berörda geodatabaser

42 Resultat 3 av 3 Ta fram testdata som geodata och BIM-data från flera skeden: Geodatamodell för bygglovsansökan, dvs motsvarande dagens nybyggnadskarta Geodata i 2D i befintliga proprietära (företagsberoende) format, t ex shape-filer respektive dwg-filer, Geodata i 2D i de öppna tillämpningsstandarder som testats* Geodata i 3D i de öppna tillämpningsstandarder som testats* Bygglovsmodell BIM/GIS enligt IFC/CoClass Dessa testdata ska sedan vara fria att användas av systemutvecklare till att testa mottagning och leverans av data enligt leveransspecifikationerna. * Svensk geoprocess, SIS standarden SS :2016, CityGML ADE (byggnad)

43 Detaljerade leveransspecifikationer 1. Geodatamodell bygglovssökande Underlag som skickas till bygglovssökanden ( nybyggnadskarta ) Konverteras först till IFC/CoClass 2. Bygglovsmodell BIM/GIS ansökan BIM-modell, filtrerad för bygglov + underlag (dagens situationsplan, fasadritning, planritning och sektionsritning) Anpassad för konvertering till geodata 3. Bygglovsmodell BIM/GIS slutbesked BIM-modell (IFC/CoClass) as built (dagens relationsritning) Konverteras till geodata (uppdatera geodatabas)

44 AP1 Skapa detaljerade leveransspecifikationer i bygglovsprocessen (ansvarig: Lars-Håkan Bengtsson, Lantmäteriet) Avser detaljerade leveransspecifikationer - som ersätter dagens nybyggnadskarta samt situationsplan, planritning, sektionsritning och fasadritning (och relationsritning). Leveransspecifikationer för både geodatamodeller och BIM-modeller i de olika skedena. Resultat testas i AP3 Status: En första delleverans, vilken bygger på testdata från Falu kommun, har skickats för test/hantering av testverksamheten (AP3) Diskussion om avgränsning pågår, t.ex. hur komplex detaljplan ska vi ta höjd för o dyl. Tittar på testfall nr 2

45 Nuläge Önskat läge Bilden ovan visar Situationsplan, Fasadritning Planritning, Sektionsritning Bygglovsmodell BIM/GIS

46 AP2 Utveckling av Svensk geoprocess Byggnad (ansvarig: Ulrika Roos, Lantmäteriet) Studera möjligheten att utveckla SGP Byggnad till svensk standard för byggnadsmodell i 2D och 3D som följer CityGML med svenska tillägg enligt CityGMLs regelverk för tillägg, en så kallad CityGML ADE. Resultat testas i AP3 Status: GAP analys nuläge/önskat läge genomförd Har tagit fram en första version (0.5) av en CityGML ADE Arbete med samordning för bl.a. begreppsmodell och informationsmodell Byggnad
