1 EN ÖPPNARE, SNABBARE OCH SMARTARE DIGITAL STADSBYGGNADSPROCESS Pär Hagberg Avdelningschef, BIM&GIS-avdelningen Tyréns

2 PLANPROCESSEN 1.0

3 PLANPROCESSEN 2.0 A B C Geodatabaser Arkiv D Smart planering för byggande A. Underlag för idé/utredning B. Digital detaljplan i 3D C. BIM för 3D fastighetsbildning D. BIM för bygglov E. Återanvändning av BIM-data i geodatabas E

4 EKOSYSTEMET FÖR INFORMATIONSLEVERANSER BIM (Bygga-PIM) BIM (Förvalta-AIM) Exploateringsprocess Idé/utredning Projektering Produktion (inkl prod.planering) Användning Avveckling Planeringsprocess Översiktsplan Detaljplanering Fastighetsbildning Bygglov Start- och slutbesked Rivningslov Avregistrering Kommunala geodatabaser och arkiv Statliga geodatabaser och arkiv

5 EN KONTINUERLIG PLANPROCESS Exploateringsprocessen att använda och interagera med planeringsprocessen Planeringsprocessen utifrån kommunperspektiv. En förvaltande process Planeringsprocessen kommunens del 5/4/2018 5

6 INFORMATIONSLEVERANSER, 20 INFORMATIONSOMRÅDEN A Idé/utredning Detaljplanering Fastighetsbildning Exploateringsprocess Planeringsprocess Projektering Bygglov Produktion (inkl prod.planering) B C D E Start- och slutbesked A. Underlag för idé/utredning B. Digital detaljplan i 3D C. BIM för 3D fastighetsbildning D. BIM för bygglov E. Återanvändning av BIM-data i geodatabas Leveransspecifikationer - Geodatabaser 1-Bild, 2-Topografi, 3-Fastighetsindelning, rättigheter, 4-Bestämmelser, 5-Detaljplan, 6-Övr.fysiska planer, 10-Ledningar, 11- Geologi, 12-Djupdata,13-Transport, 14- Hydrografi, Meteorologi,15-Kulturvård, 16- Naturvård, 17-Riksintressen, 18-Översiktlig riskkartering, 19-Statistik, 20-Övrig geodata Leveransspecifikationer - Arkiv 7-Analys/utredning - geoteknik, buller mm 8-Fastighetsbildningsmodell-BIM 9-Bygglovsmodell-BIM

7 Ca 150 geodatateman sorterade i paket per informationsområden som kan återanvändas i olika processer 1. Bild (Sv geoprocess) 2. Topografi (Sv geoprocess) 3. Fastighetsindelning 4. Bestämmelser 5. Detaljplan 6 Övriga fysiska planer 7. Analys/utredning 8. Fastighetsbildningsmodell (BIM/GIS) 9. Bygglovsmodell (BIM/GIS) 10. Ledningar 11. Geologi 12. Djupdata 13. Transportnät 14. Hydrografi, Meteorologi 15. Kulturvård 16. Naturvård 17. Riksintressen 18. Översiktliga riskkartering 19. Statistik Exempel på produkter med paket som återanvänts vid olika aktiviteter: 201. Geodatamodell för detaljplanering paket 2 och 3; urval efter behov (dagens Grundkarta) 401. Geodatamodell för bygglovsansökan paket 2, 3, 5, 10; urval efter behov (dagens Nybyggnadkarta) 402. Ansökan med bygglovsmodell (BIM/GIS) paket 9 (dagens situationsplan, planritning, fasadritning och sektionsritning)

8 PRINCIP FÖR ATT ÖVERFÖRA INFORMATION Deklarationsmodellen (från Riksskatteverket) Alla uppgifter som redan finns skall göras enkelt tillgängliga vid överföringstillfället Informationen skall kunna valideras så tidigt som möjligt i överföringsprocessen Valideringskommentarer skall vara tydliga och om möjligt självläkande Tekniska principer Automatiserat Standardiserat (öppen standard) Transaktionshanterat Spårbart Starta enkelt Information transporteras mellan de olika aktörerna och deras specialiserade verktyg snarare än att behandlas i ett gemensamt detaljplaneverktyg 5/4/2018 8

9 UTDATA FRÅN DP TILL PROJEKTÖR Styrande DP-objekt serveras enligt deklarationsprincipen: Målgruppsanpassat Professionell arkitekt-> IFC + juridisk text Filtrerat (styrande/spatialt) Endast de objekt som begränsar utformning av hus på den plats där förslaget tas fram Transformerat IFC med hantering av koordinatinformation, klassificering, regler som attribut 5/4/2018 9

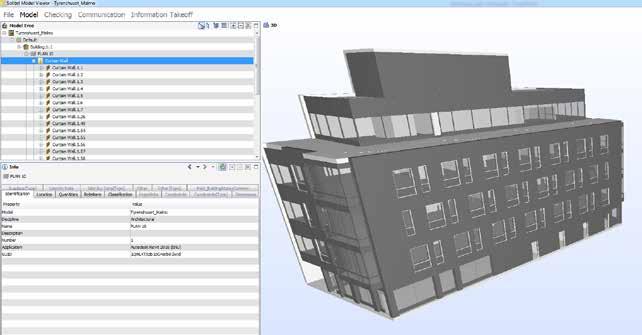

10 INDATA FRÅN PROJEKTÖR TILL DP FÖR VALIDERING Styrande Design-objekt valideras. Därför behöver BIM-modellen filtreras och transformeras: Filtrerat (styrande/spatialt) - Endast de objekt som beskriver utformning som är relevant att validera Transformerat - IFC med hantering av koordinatinformation 5/4/

11 INDATA (VALIDERING) Geometri samt vissa regler valideras: Styrande DP-objekt vs. Styrande Designobjekt Geometri Icke geometriska regler Preliminärt svar per automatik: Text Grafiskt 5/4/

12 STANDARDER Länk mellan BIM och Geodata

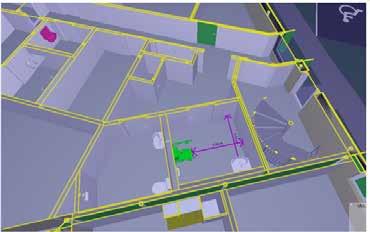

13 TEKNISK LÖSNING FÖR SORTERING OCH FILTRERING AV BIM-INFORMATION Funktionalitet som plug-in i de dominerande BIM-designverktygen

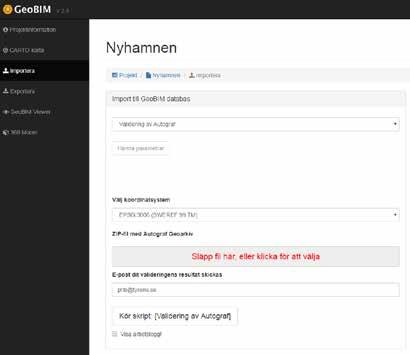

14 TEKNISK LÖSNING FÖR VALIDERING AV LEVERANSER Moln-baserad valideringsfunktion. Exempel från GeoBIM molnbaserat valideringsverktyg i FME Cloud

15 TEKNISK LÖSNING FÖR HANTERING AV STADSKLIMAT BioClimatic Tool ett planeringsverktyg från Tyréns

16 KOMPONENTER FÖR ATT SÄKERSTÄLLA NATIONELLT UNIFORMA LEVERANSER Standarder Leveransspecifikationer, kontraktsbindande Teknisk lösning för sortering och filtrering av BIM-information Teknisk lösning för validering av leveranser Komponenterna är delvis beroende av varandra: I begynnelsen var Standarder. På andra dagen upprättade Boverket Leveransspecifikationer utifrån befintliga Standarder. På tredje dagen uppfann Programvarubranschen Verktyg för att leverera BIM-information enligt Leveransspecifikationerna. På fjärde dagen uppstod genom initiativ från Kommunerna Valideringsfunktioner för att säkerställa BIM-leveranserna. På femte dagen åsåg Regeringen frukten av sitt initiativ och fann att det var gott. Sjätte och sjunde dagen varde hädanefter vilodagar utan helgarbete.

17 KOMPONENTER FÖR ATT SÄKERSTÄLLA NATIONELLT UNIFORMA LEVERANSER
