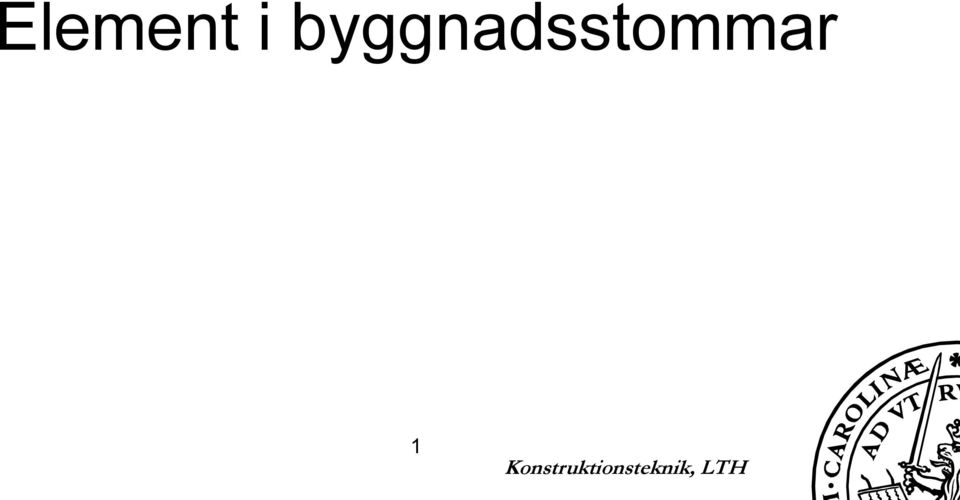

Element i byggnadsstommar. Konstruktionsteknik, LTH

Transkript

1 Element i byggnadsstommar 1

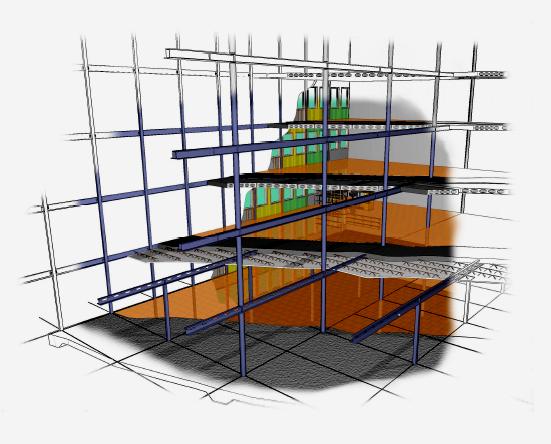

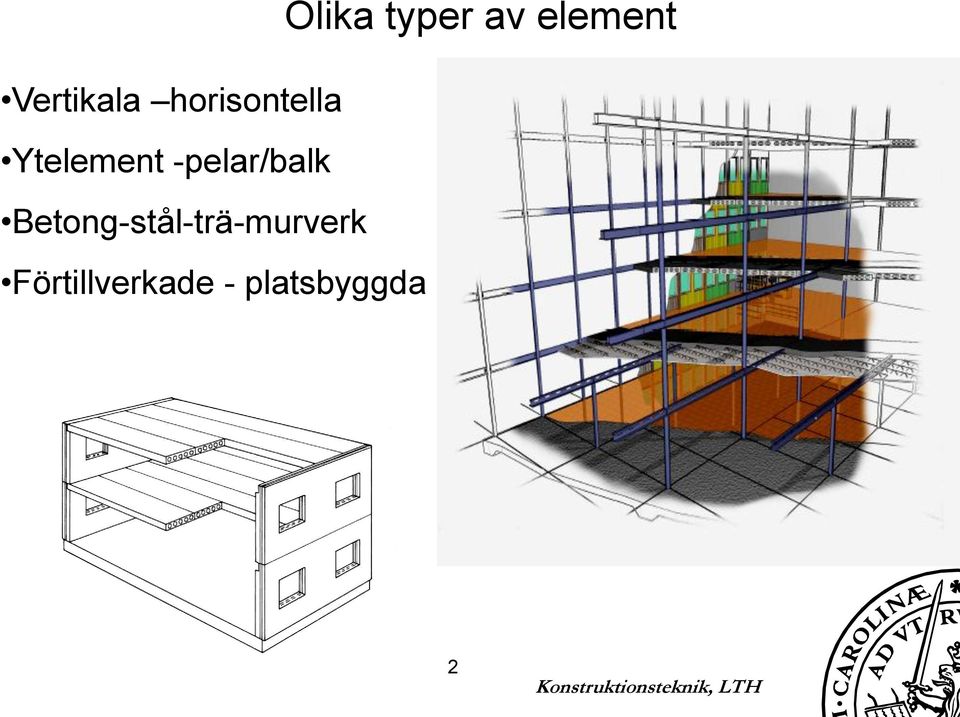

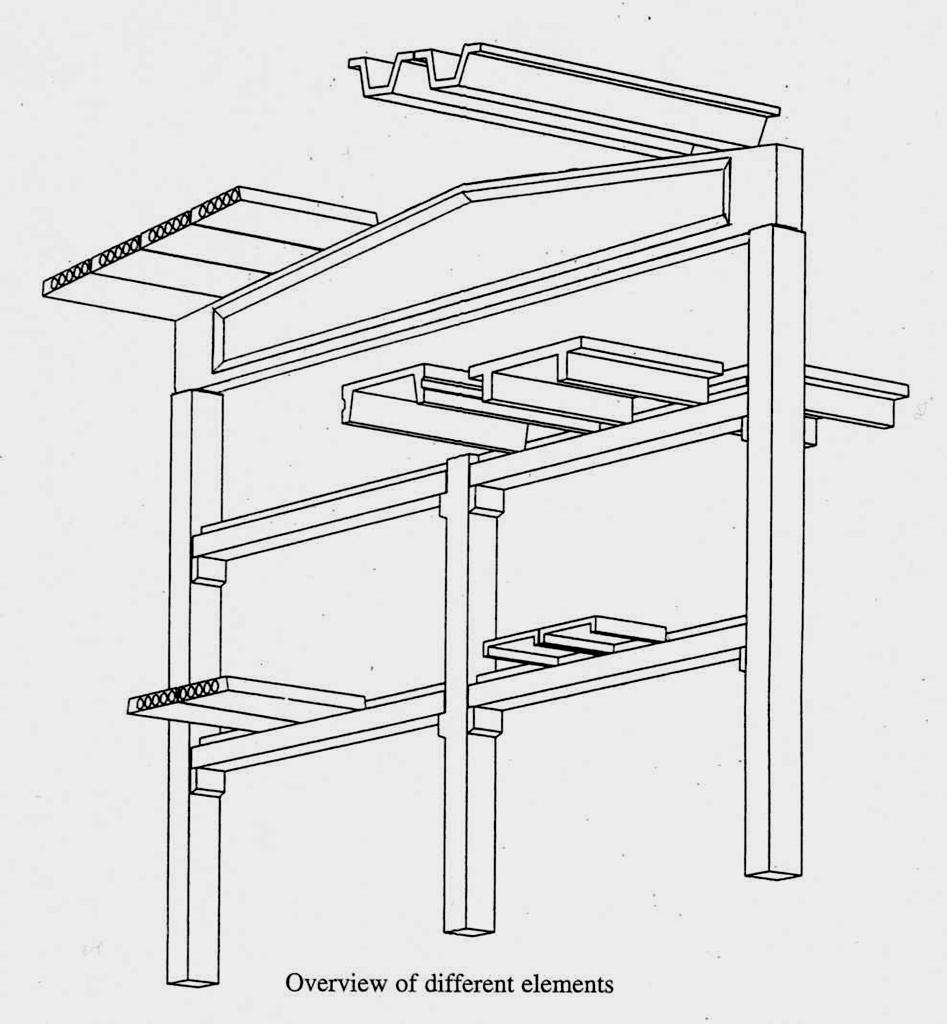

2 Vertikala horisontella Ytelement -pelar/balk Betong-stål-trä-murverk Förtillverkade - platsbyggda Olika typer av element 2

3 Vertikala lastbärande element Pelare Väggar och skivor Innerväggar Ytterväggar 3

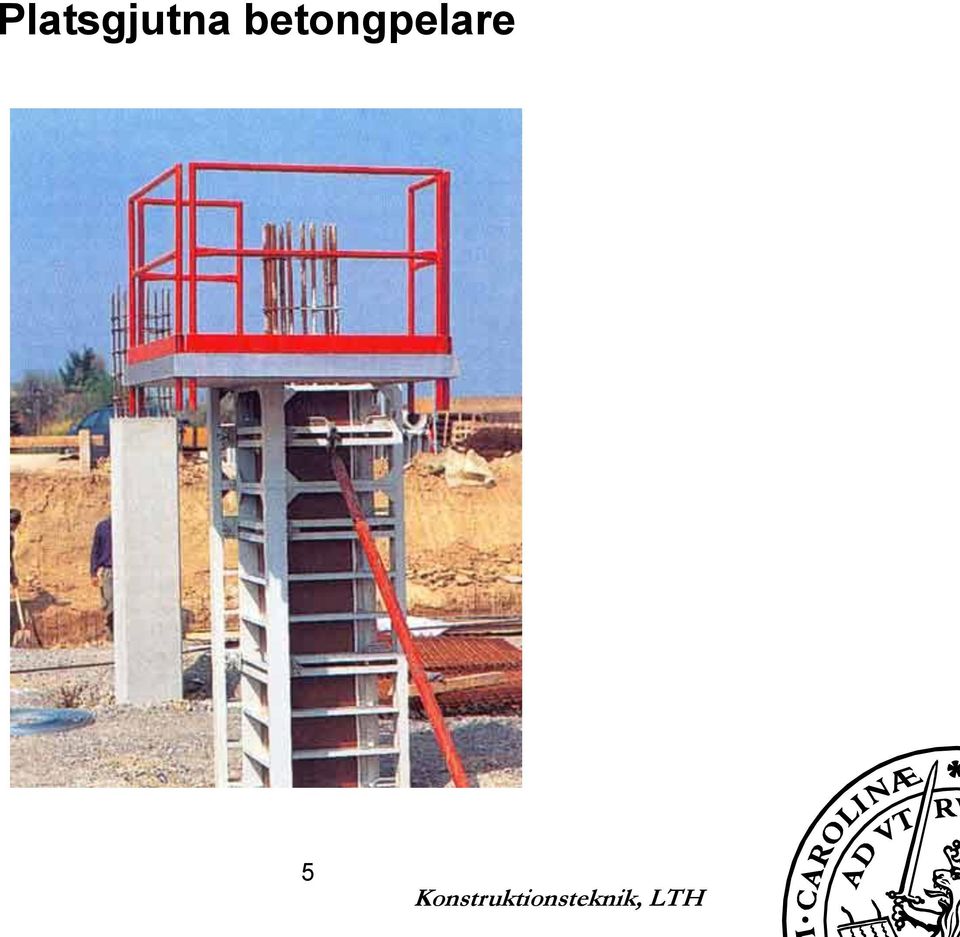

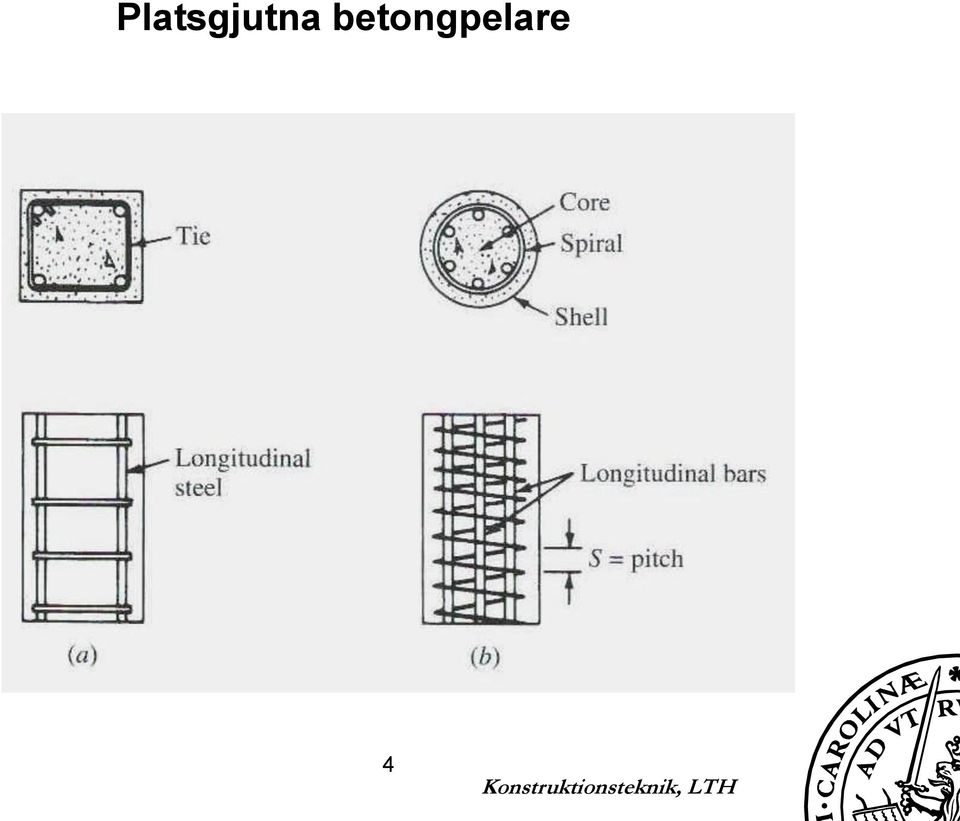

4 Platsgjutna betongpelare 4

5 Platsgjutna betongpelare 5

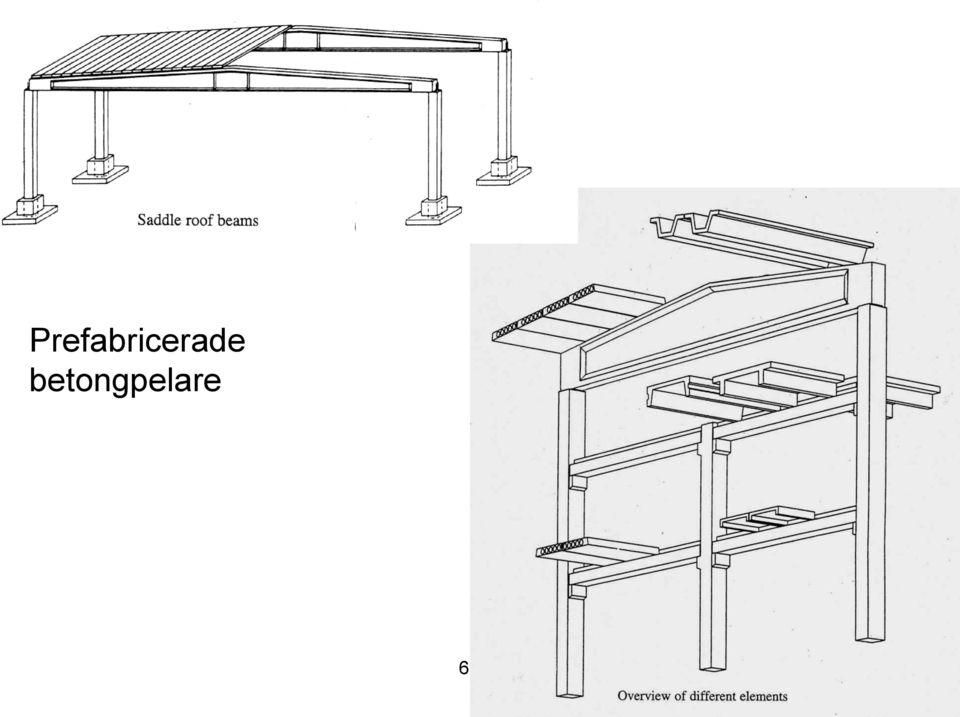

6 Prefabricerade betongpelare 6

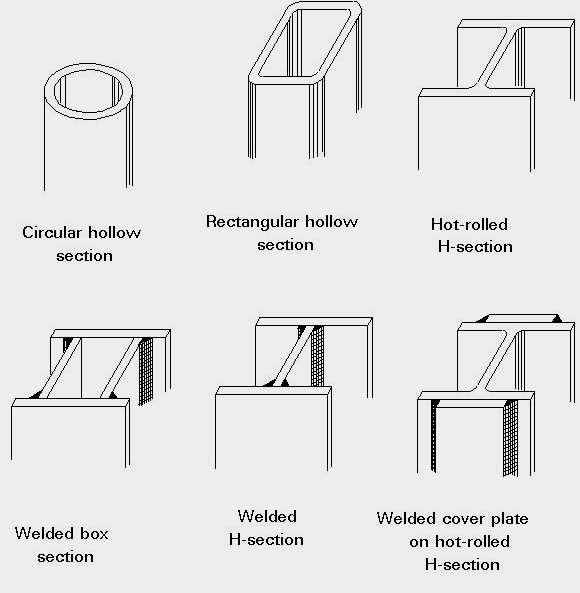

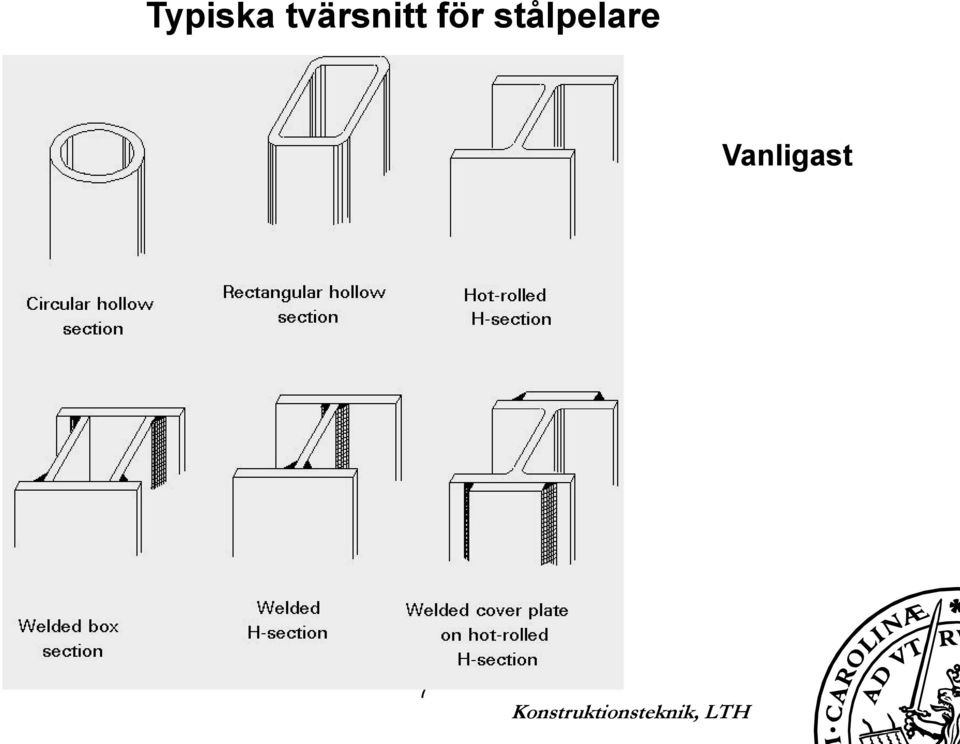

7 Typiska tvärsnitt för stålpelare Vanligast 7

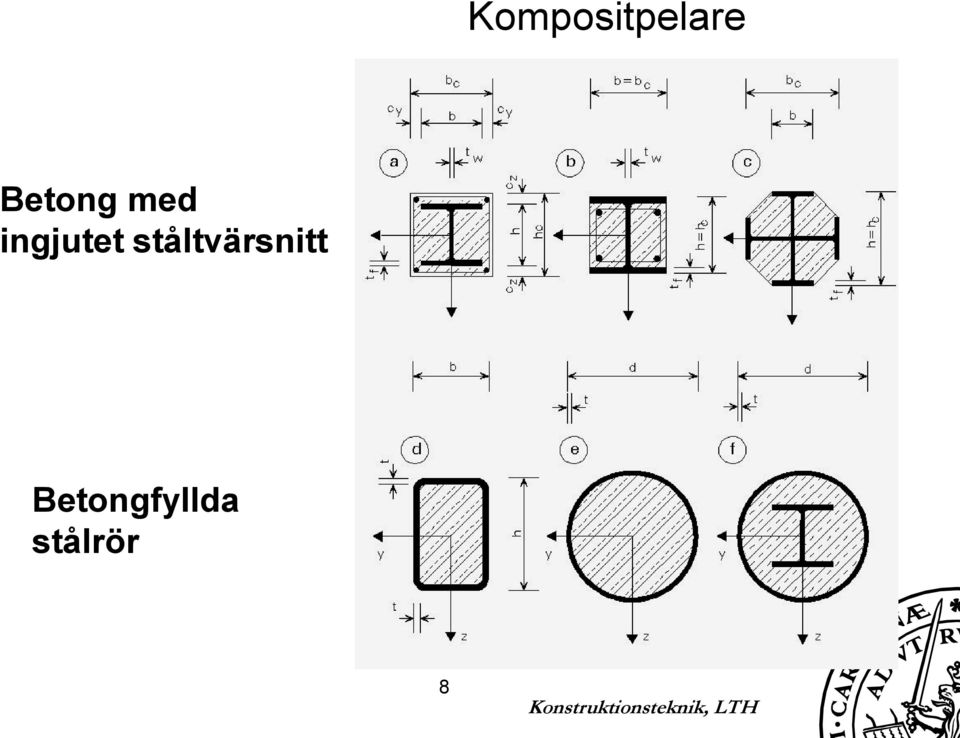

8 Kompositpelare Betong med ingjutet ståltvärsnitt Betongfyllda stålrör 8

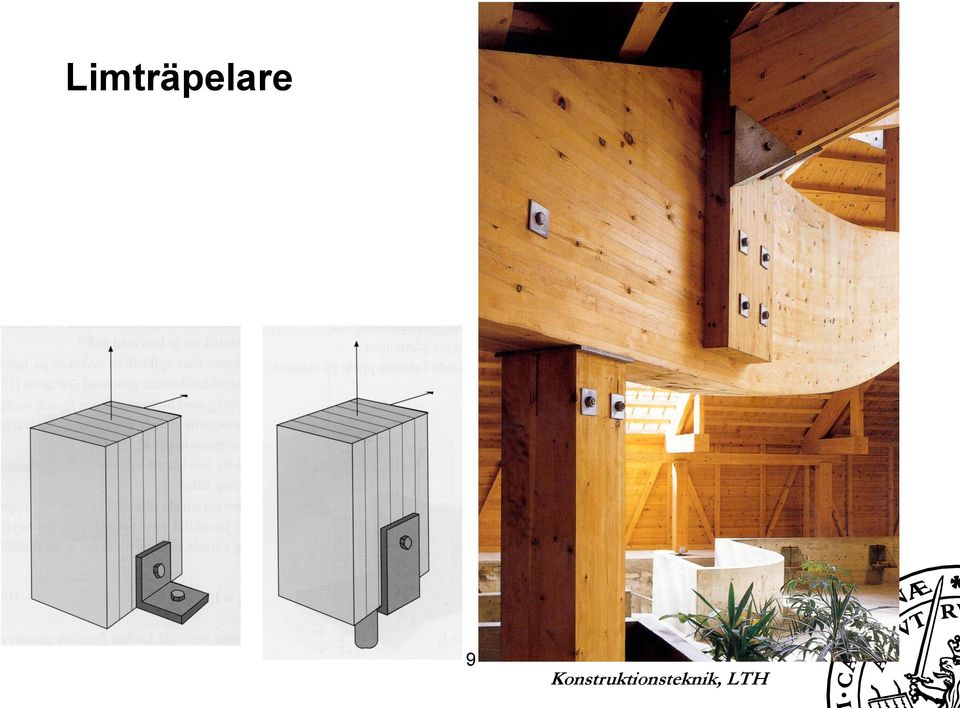

9 Limträpelare 9

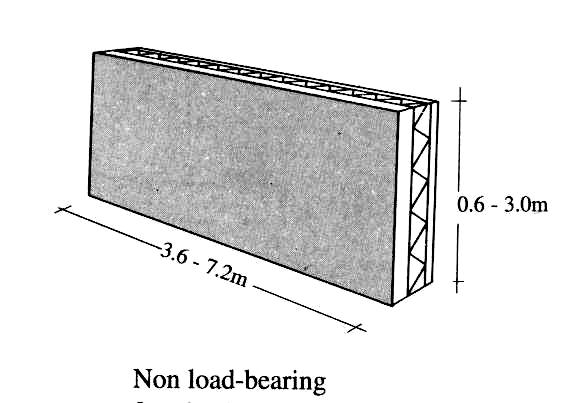

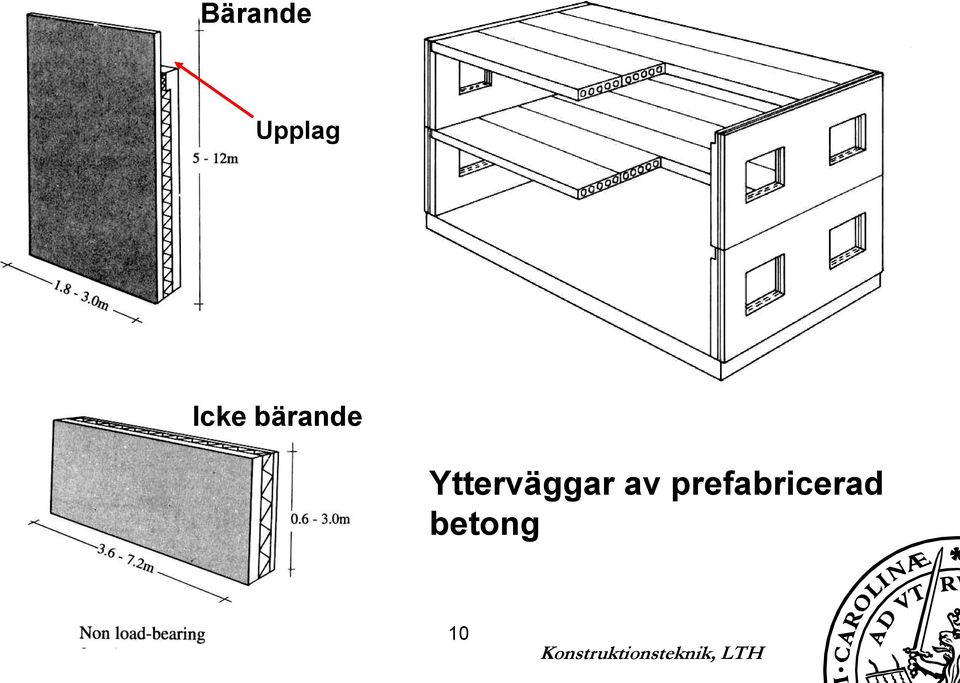

10 Bärande Upplag Icke bärande Ytterväggar av prefabricerad betong 10

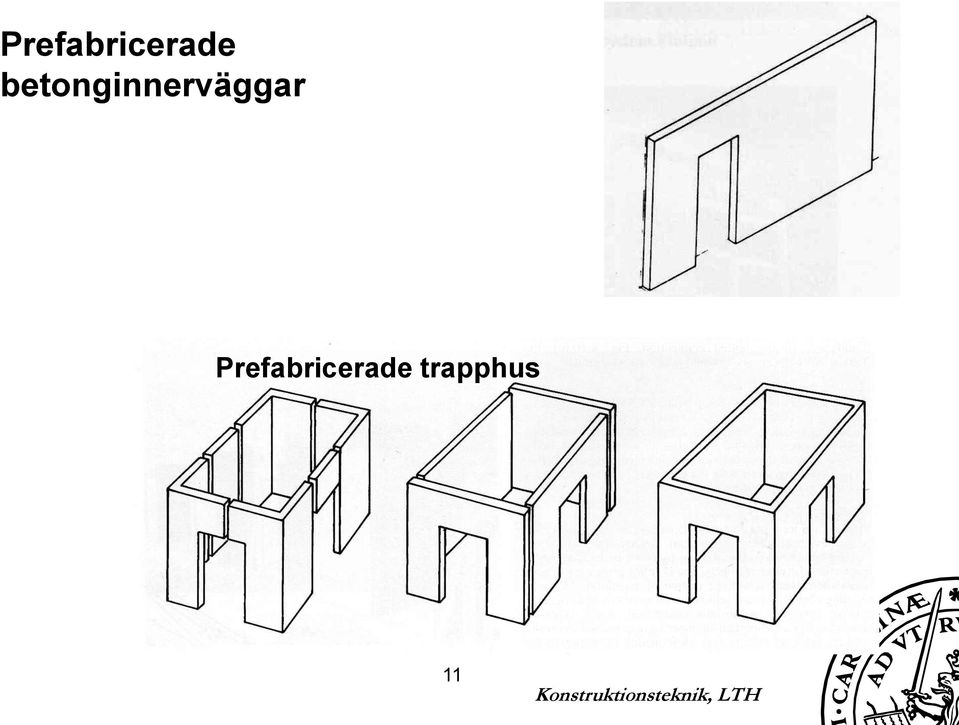

11 Prefabricerade betonginnerväggar Prefabricerade trapphus 11

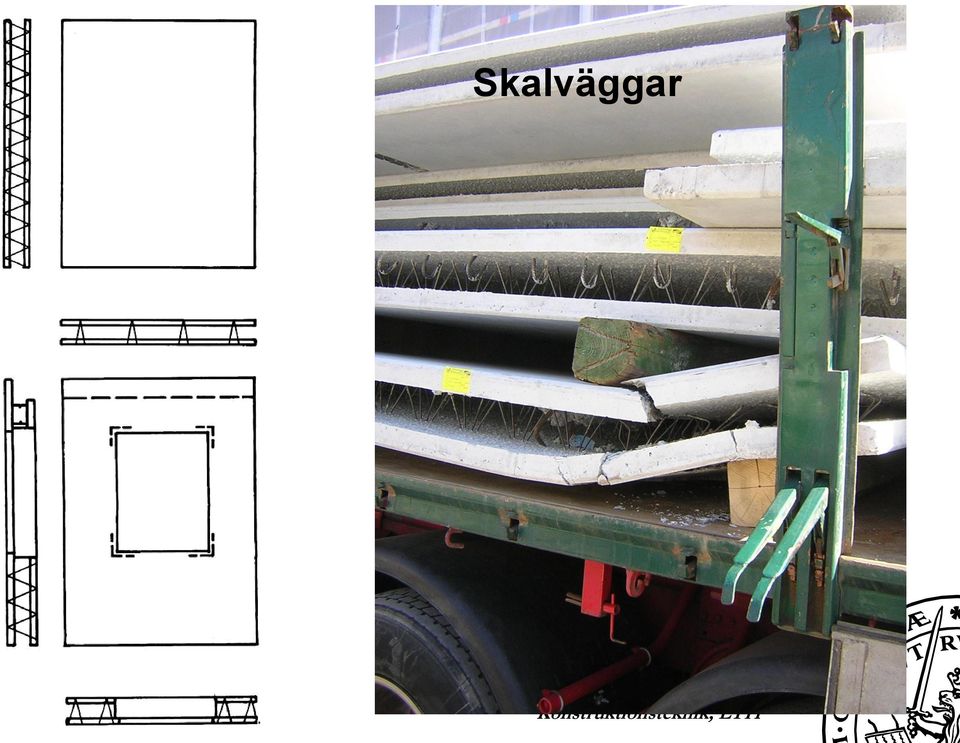

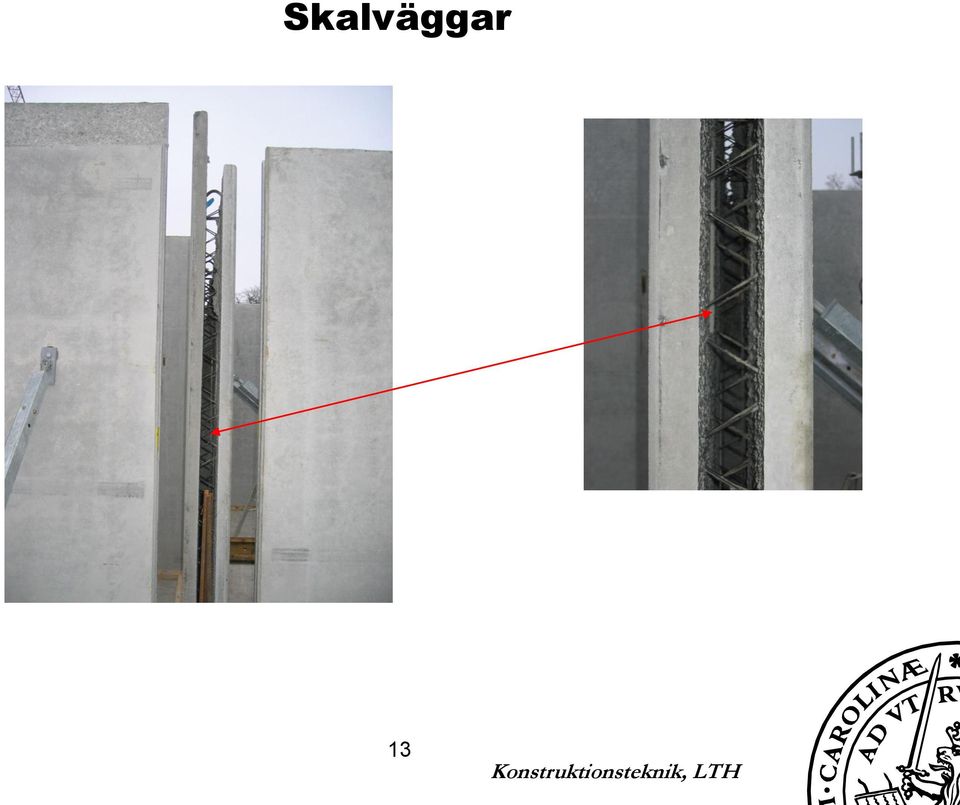

12 Skalväggar 12

13 Skalväggar 13

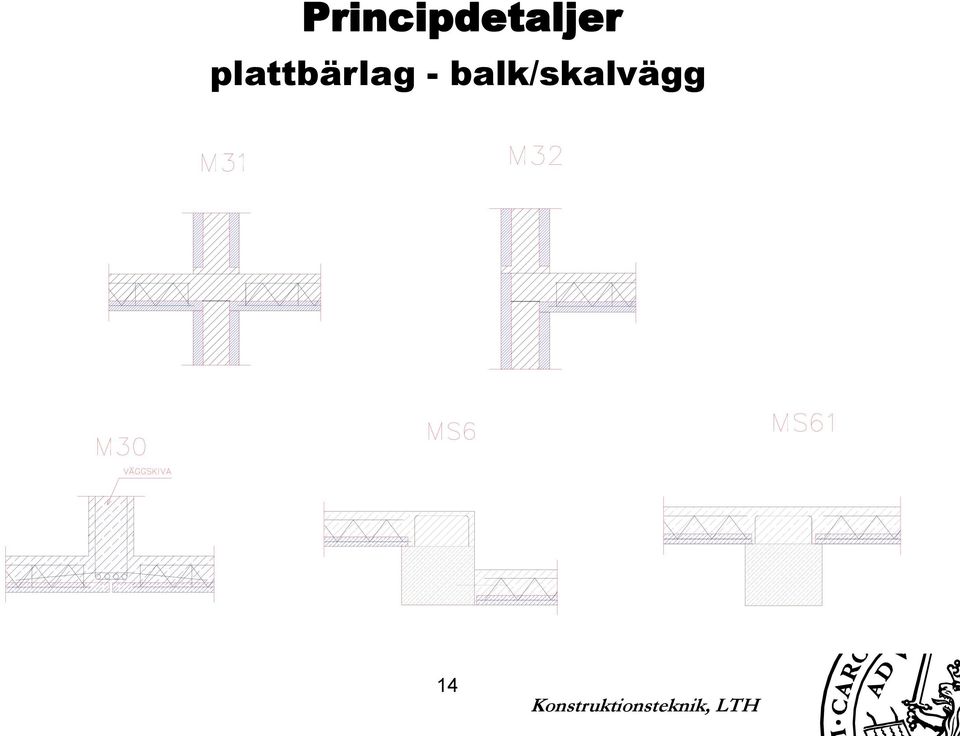

14 Principdetaljer plattbärlag - balk/skalvägg 14

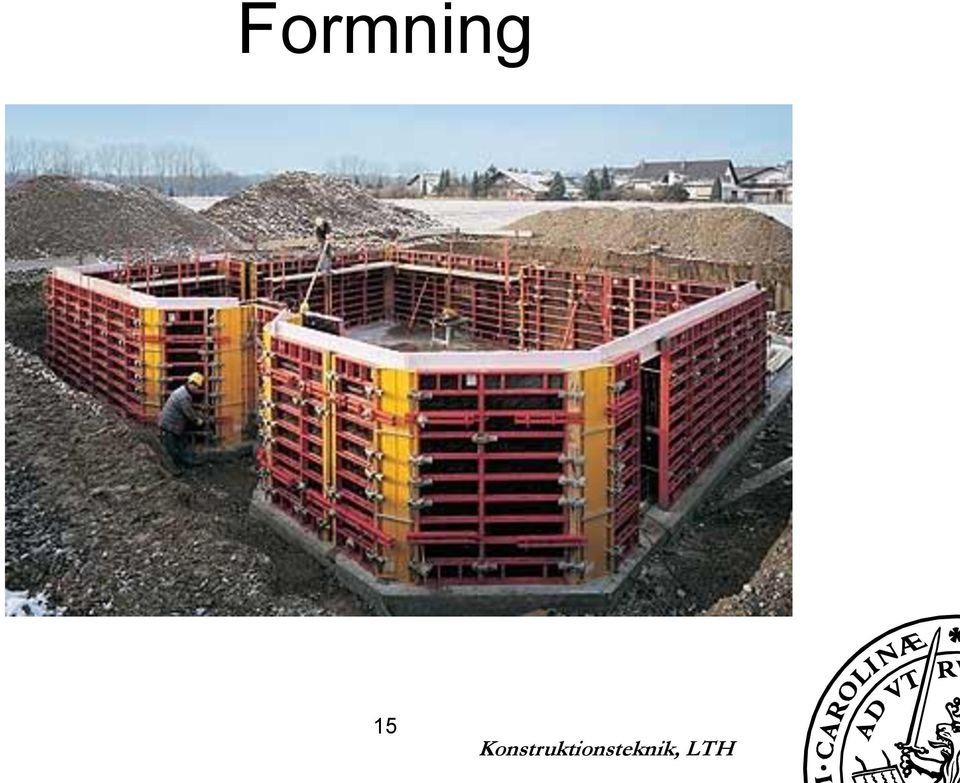

15 Formning 15

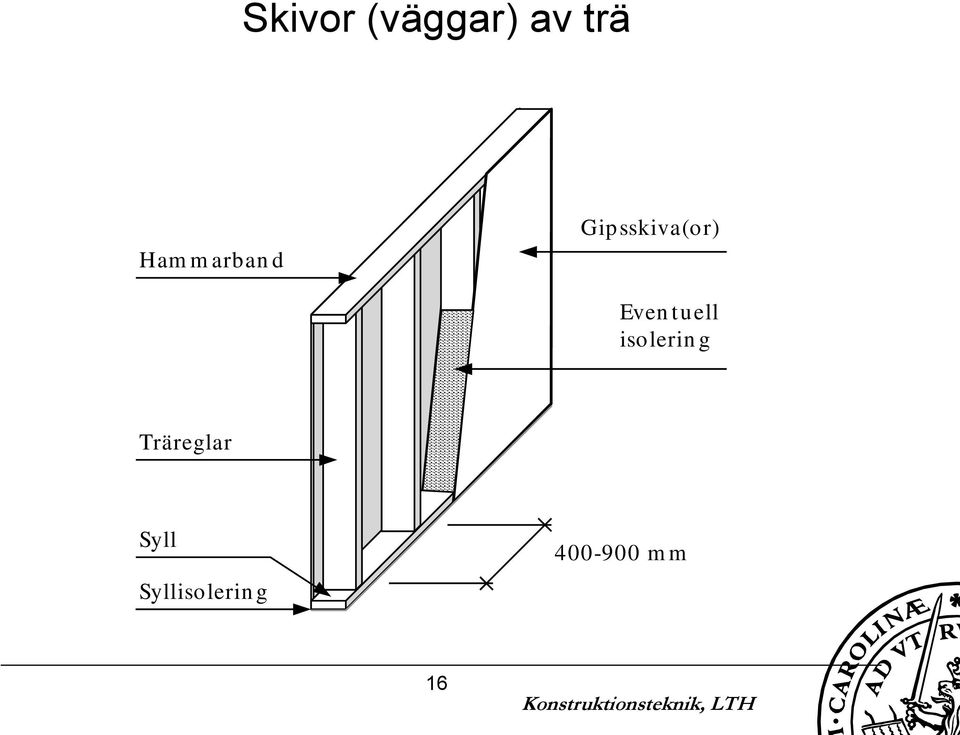

16 Skivor (väggar) av trä Ham m arban d Gipsskiva(or) Even tuell isolerin g Träreglar Syll Syllisolerin g m m 16

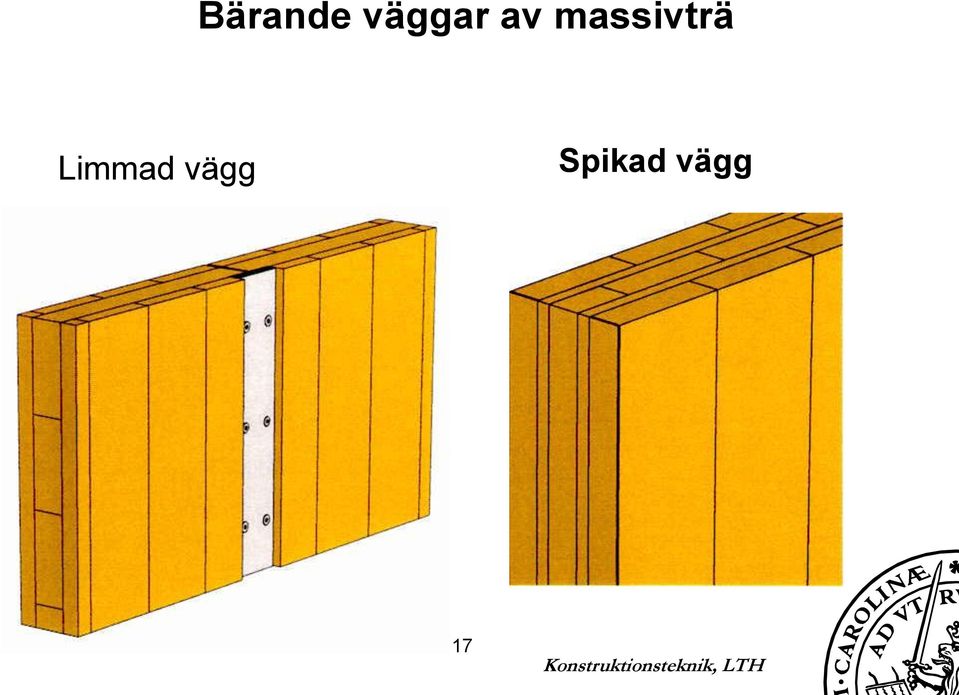

17 Bärande väggar av massivträ Limmad vägg Spikad vägg 17

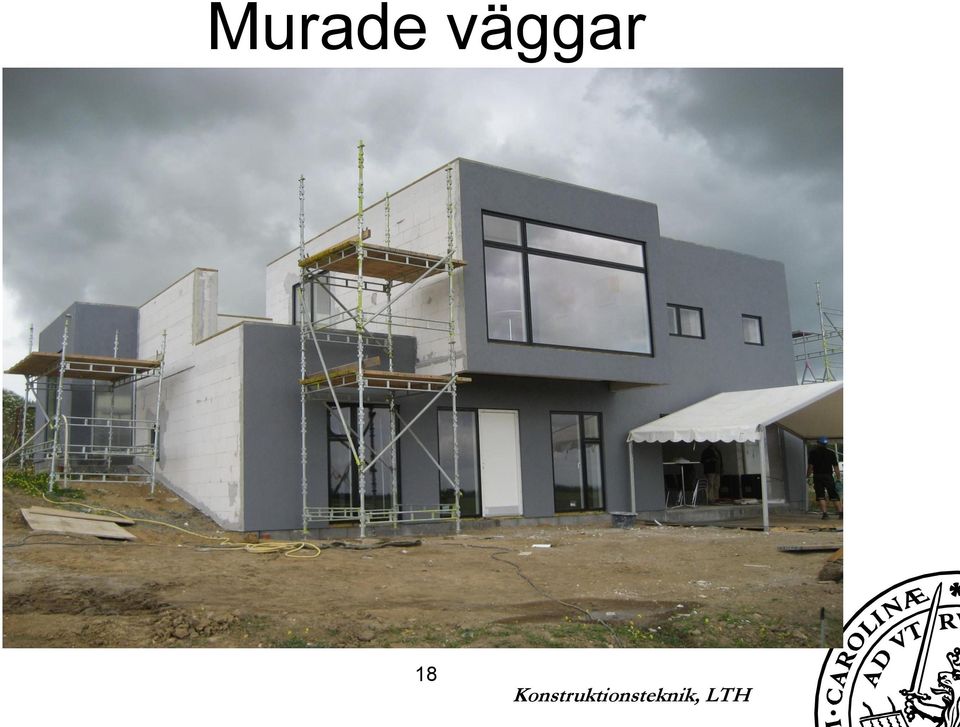

18 Murade väggar 18

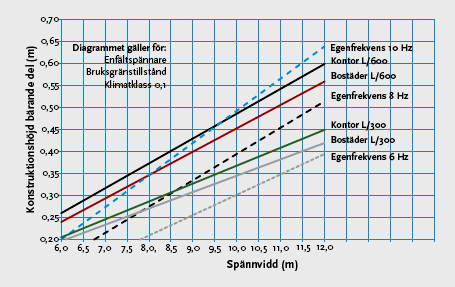

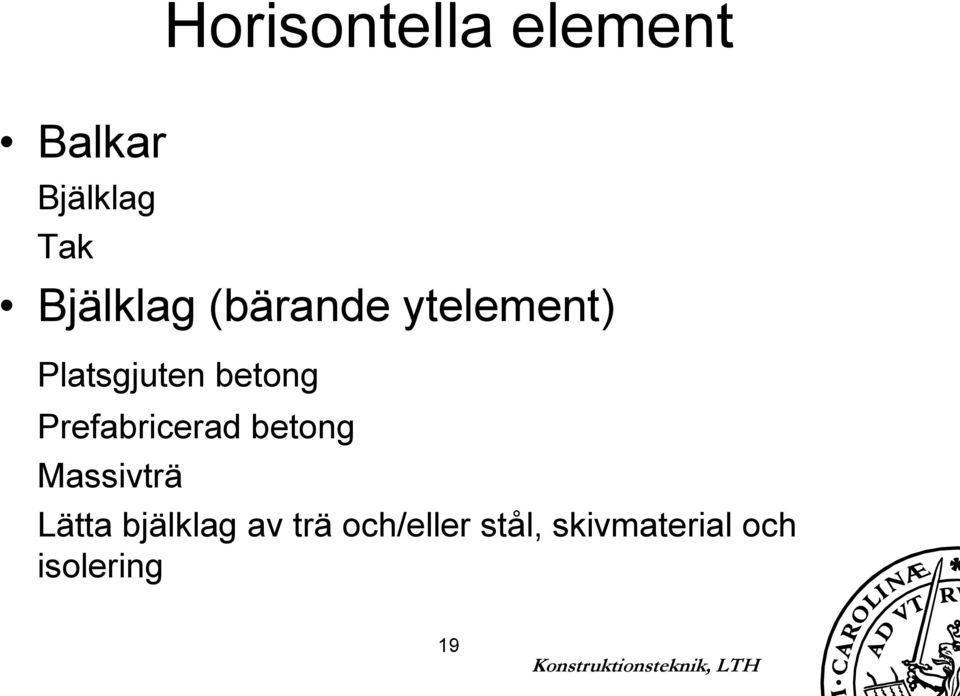

19 Horisontella element Balkar Bjälklag Tak Bjälklag (bärande ytelement) Platsgjuten betong Prefabricerad betong Massivträ Lätta bjälklag av trä och/eller stål, skivmaterial och isolering 19

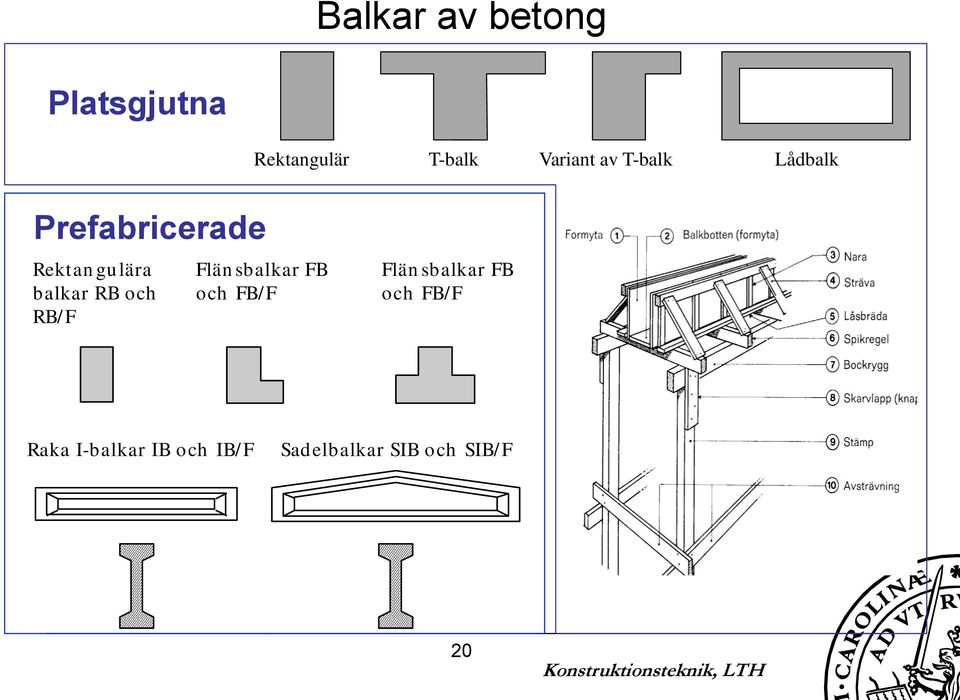

20 Balkar av betong Platsgjutna Rektangulär T-balk Variant av T-balk Lådbalk Prefabricerade Rektan gulära balkar RB och RB/F Flän sbalkar FB och FB/F Flän sbalkar FB och FB/F Raka I-balkar IB och IB/F Sadelbalkar SIB och SIB/F 20

21 Spännvidder och tvärsnittshöjder för förspända balkar Ungefärliga riktvärden Balktyp Spännvidder, m Höjder, m Rektangulär balk Flänsbalk I-balk Sadelbalk

22 I-,H- och U- profiler Balkar av stål Rör Stänger Hattbalkar 22

23 Hattbalkar Balkhöjd: mm Bjälklagshöjd: mm Spännvidd: 5-10 m Hattbalk som upplag för prefabricerat betongbjälklag 23

24 HPC-balk Studs Stålfläns

25 Hattbalkar (HPC) 25

26 Fackverksbalkar Balkar av stål (forts) Tunnlivsbalk 26

27 Spännvidd L= 8-24 m Höjd h= m Spännvidd L= 8-45 m Höjd h max = m h max 27

28 Balkar av trä K-virke Lim trä Fan érträ Lättregel Lättbalk Lim m ade lam eller av k-virke Lim m ade lam eller av fan ér Flän s av K- virke, liv av skivm aterial, fyllt m ed isolerin g Flän s av K- virke, liv av skivm aterial Limträ Lättbalk 28

29 Limträbalkar Rak balk l = 8-30 m h l/17 [ m] Sadelbalk l=10-30 m h H l/30 [ m] l/16 [ m] 29

30 Plattor (bjälklag) av betong Pelardäck 30

31 Slakarmerad enkelspänd platta För tjocklekar upp till 300 mm i bjälklag är max spännvidd 7-8 m. 31

32 Pelardäck - platsgjutet Spännvidd m Mest ekonomiskt för m 32

33 Platsgjutet bjälklag 33

34 Pelardäck med ursparingar (waffle slab) (ovanligt i Sverige) Spännvidd m 34

35 Plattbärlag 35

36 Plattbärlag H L Förspänt Slakarmerat H 36

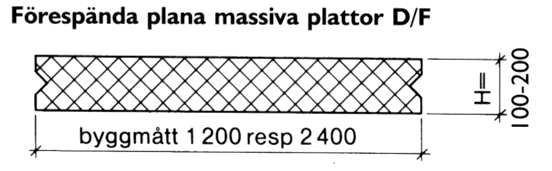

37 Förspända håldäck HDF H= m Spännvidd i bjälklag: L= 7-15 m Förspända massiva plattor H= m Spännvidd i bjälklag: L= 6-9 m 37

38 TT-kassetter för tak H= m Spännvidd L= 6-20 m 38

39 Plattor (bjälklag) av stål Betong Formsida Combideck H= m Spännvidd i bjälklag: L 4-9 m Plåt Plannja Combideck 45 39

40 Plattor (bjälklag) av trä Traditionellt träbjälklag golvskiva (spån skiva, gipsskiva) golvreglar c m m even tuell isolerin g gles pan el takskiva (gipsskiva) L max 5 m Modernt träbjälklag gipsavjäm n in g golvskiva (spån skiva) golvreglar c m m isolerin g akustikprofil 2 lager gipsskivor 40

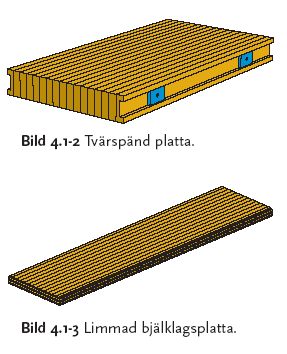

41 Bjälklag av massivträ Tvärspänd platta H = mm L = 4-7 m Limmad platta H = mm L = 3-6 m 41

42 Kassettbjälklag i trä L=6-12 m H = m 42

43 OBS! Spännvidder och dimensioner som getts för horisontella element i denna presentation är ungefärliga och förutsätter Fri uppläggning på två stöd (vid kontinuerliga element kan spännvidden ökas något, 10-20%) Laster i normala kontorshus (ej arkiv) Om övre gränsen för spännvidd skall utnyttjas bör man göra en mera noggrann kontroll för det aktuella fallet. Regelrätta verifieringar skall göras under beräkningarna i kursdel 2. 43
