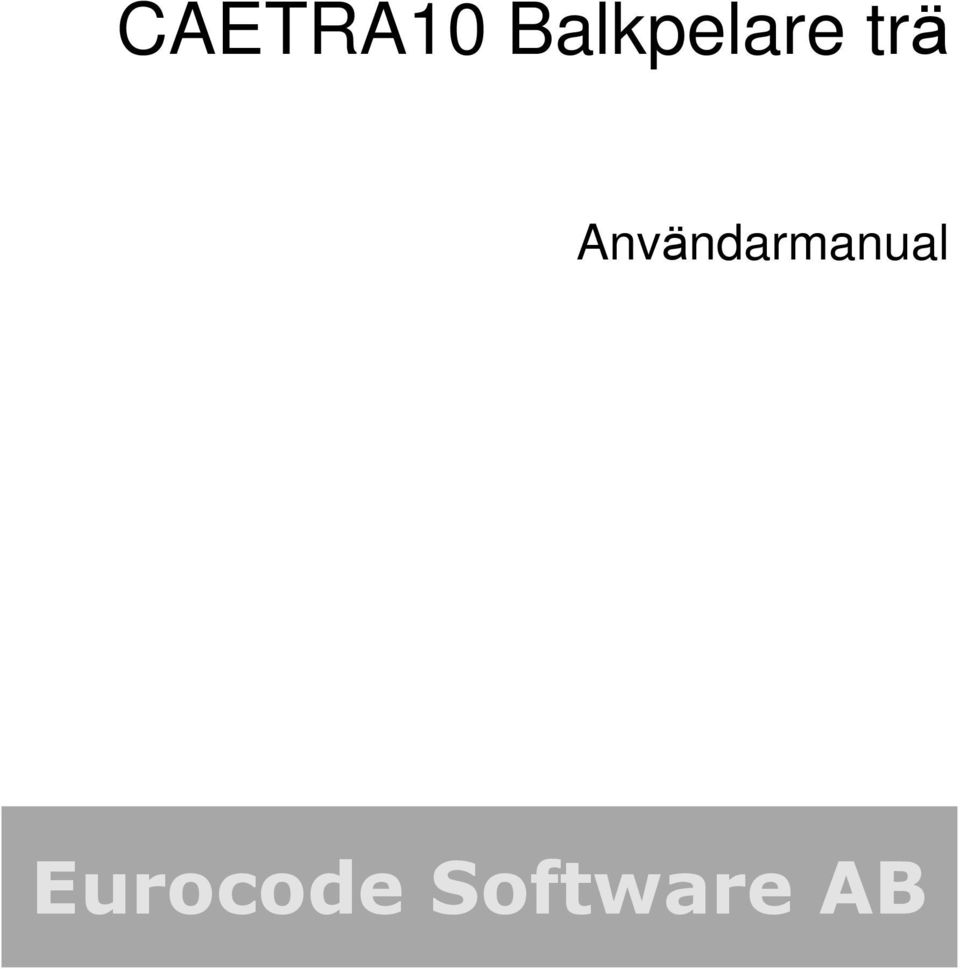

1 Balkpelare trä Användarmanual Eurocode Software AB 1

2 Innehåll BALKPELARE TRÄ 3 1 INLEDNING ANVÄNDNINGSOMRÅDEN 3 2 INSTRUKTIONER KOMMA IGÅNG MED INDATA GRUNDDATA MATERIAL LASTER REDIGERA DIMENSIONERA VISA LASTKOMBINATIONER DIAGRAM STATIKRESULTAT TRÄRESULTAT SEKTIONSDATA HJÄLP SNABBKOMMANDON 13 2

3 REDIGERA 8 2.4 DIMENSIONERA 9 2.5 9 2.6 VISA 10 2.6.1 LASTKOMBINATIONER 10 2.6.2 DIAGRAM 10 2.

3 Balkpelare trä 1 Inledning 1.1 Användningsområden Programmet är en rutin för att analysera takbalkar, pelare och bjälklag i trä. Resultatet är bland annat utnyttjandegrad, bärförmåga, lasteffekt av böjning, tryck, kombinerad tryck och böjning samt skjuvning för den analyserade balken. Vid beräkning används kontinuerlig balkstatik. Moment, tvärkraft och normalkraft beräknas i 11 snitt i aktuell konstruktion. 3

Resultatet är bland annat utnyttjandegrad, bärförmåga, lasteffekt av böjning, tryck, kombinerad tryck

4 2 Instruktioner 2.1 Komma igång med Under Arkiv/Information finns möjlighet för inmatning av information gällande projektet, så som Projekt, Position samt Beskrivning. Under Arkiv finns även verktyg likt, Spara, Öppna samt Skriva ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet. Figur 1 Balkpelare trä I startfönstret finns också sex flikar som behandlar programmets alla funktioner. De vanligaste funktionerna finns även som knappar i fönstret. De flesta dialogrutorna går även att nå via snabbtangenter, Ctrl+ (se vidare under de olika flikarna samt Snabbkommandon). 4

Beskrivning. Under Arkiv finns även verktyg likt, Spara, Öppna samt Skriva ut, se Figur 1. Dessa funktioner återfinns även i verktygsfältet.

5 2.2 Indata När applikationen startats visas startfönstret. Härifrån börjar inmatningen av indata. Indata kan anges på två sätt; antingen via Guiden (Ctrl+G) eller manuellt genom att välja kategori under fliken Indata. Figur 2 Balkpelare trä 5

Indata kan anges på två sätt; antingen via Guiden (Ctrl+G)

6 2.2.1 Grunddata Om guiden startas visas en ny dialogruta där indata för Konstruktions typ, totallängd och brytpunkter skall anges (dessa instruktioner gäller även när indata matas in manuellt). Vid analys av takbalk anges taklutning i grader Material Figur 3 Grunddata Genom att klicka på Nästa kommer dialogrutan för Material upp (det går alltid att gå tillbaka till föregående dialogruta genom att klicka på Föregående). Här anges erforderliga materialkarakteristiska parametrar samt preliminära tvärsnittsdimensioner. Om Typgodkänd anges kan standarddimensioner av olika träslag anges i listan till höger. Figur 4 - Material 6

2.2 Material Figur 3 Grunddata Genom att klicka på Nästa kommer dialogrutan för Material upp (det går alltid att gå tillbaka till föregående dialogruta genom

7 2.2.3 Laster Genom att klicka på Nästa kommer du vidare till dialogrutan för laster för de olika konstruktionstyperna. I listan [>>] visas de vanligaste egenvikterna som verkar på takkonstruktioner. Centrumavståndet, c/c anges i m. Figur 5 - Laster 7

I listan [>>] visas de vanligaste egenvikterna som verkar på

8 2.3 Redigera I efterhand kan Krafter och Lastkombinationer redigeras under menyn Redigera (se nedan). En annan möjlighet är att direkt i grundfönstret högerklicka på önskad last, stöd eller vikt för att redigera. Observera då att detta påverkar resultatet men ej visas i detta fönster. Figur 6 Krafter och lastkombinationer 8

En annan möjlighet är att direkt i grundfönstret högerklicka på önskad last, stöd

9 2.4 Dimensionera I efterhand kan Balkdimension, Pelardimension samt Spik justeras för att nå ett bättre resultat. Ändra önskad dimension och klicka på knappen Räkna om. Utnyttjandegraden (S/R) visas observera dock att om denna överstiger 1 så visas den i rött. En utnyttjandegrad nära 1 är önskat om materialoptimering skall uppnås. I pelardimensionering kan dimensioneringen av knäcklängd (stagningsavstånd) ha stor betydelse av resultatet. 2.5 Figur 7 Dimensionering 9

Utnyttjandegraden (S/R) visas observera dock att om denna överstiger 1 så visas den i rött.

10 2.6 Visa Lastkombinationer Samtliga kombinationer med dess koefficienter enligt byggnormer listas under denna meny, dessa visar endast och går ej att redigera Diagram Figur 8 Lastkombinationer Här visas resultatet av moment, tvärkraft, tvärkraft och moment samt nedböjning av den analyserade sektionen. Figur 9 - Momentdiagram 10

2 Diagram Figur 8 Lastkombinationer Här visas resultatet av moment, tvärkraft,

11 2.6.3 Statikresultat I dokumentet Statikresultat visas Brytpunkter, Tvärsnittsdata, Balkdata samt laster. Även lastkombinationer, resultat för varje spann samt upplagskrafter finnas att utläsa Träresultat I dokumentet Träresultat visas Hållfasthetsdata samt resultat i brottgränstillstånd och bruksgränstilllståd. Viktigt är att även här observera utnyttjandegraden samt nedböjningen som även visas som ett bråk och kan jämföras med vad normen säger. Om lasten överskrider bärförmågan visas: OBS!! Denna konstruktion uppfyller EJ normkraven Sektionsdata Här visas all sektionsdata som finns angående den analyserade sektionen vilka kan användas för att jämföra med handberäkningar eller överslag. Figur 9 Sektionsdata 11

4 Träresultat I dokumentet Träresultat visas Hållfasthetsdata samt resultat i brottgränstillstånd och bruksgränstilllståd.

12 Stöd typer (SIFPB) R Rullstöd låst i z-led X Rullstöd låst i x-led S Fast upplag I Inspänd E Elastiskt upplag O Ledat upplag Förkortningar Rcd Dimensionerande tryckkapacitet Rtd Dimensionerande dragkapacitet Rmxd Dimensionerande momentkapacitet i x-led Rmyd Dimensionerande momentkapacitet i y-led Rv Dimensionerande tvärkraftskapacitet Lkb lastkombinationer Mv Moment vänster i spann Mh Moment höger i spann Vv Tvärkraft vänster i spann Vh Tvärkraft höger i spann 2.7 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet Balkpelare trä. Du kan även skicka ett Ärende till Eurocode Software AB som kan gälla felrapport, idé eller någon fråga som uppkommer när du arbetar med Balkpelare stål. Bifoga gärna indatafil vilket ger ett snabbare och bättre svar. 12

Moment höger i spann Vv Tvärkraft vänster i spann Vh Tvärkraft höger i spann 2.7 Hjälp Under Hjälp i menyn finner du en kortare beskrivning Om programmet Balkpelare trä.

13 2.8 Snabbkommandon Ctrl + B Ctrl + G Ctrl + I Ctrl + M Ctrl + N Ctrl + P Ctrl + R Ctrl + S Ctrl + T Ctrl + L Ctrl + K Ctrl + D Dimensionera balk. IndataGuiden öppnas som leder dig genom den indata som krävs för att köra beräkningarna. Information angående beräkningarna. Visar indata för material. För att starta ett nytt arbete. Dimensionera pelare. Visar aktuell grunddata. Visar statikresultat dokumentet. Visar träresultat dokumentet. Visar aktuella laster. Visar aktuella krafter. Visar diagram. 13

Information angående beräkningarna. Visar indata för material. För att starta ett nytt arbete. Dimensionera pelare.
