Splitsning av flätade linor gjorda av polyester eller nylon.

Transkript

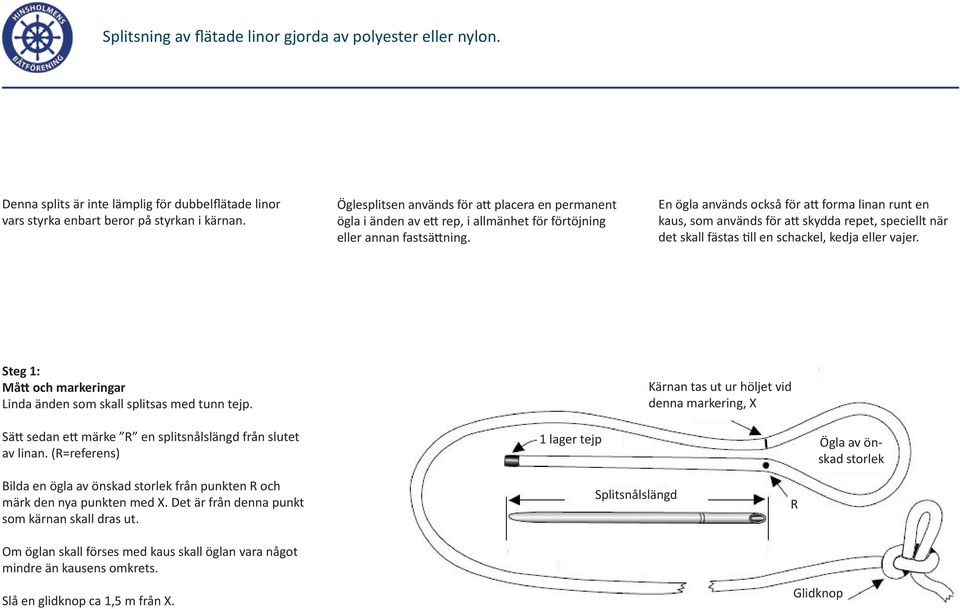

1 Denna splits är inte lämplig för dubbelflätade linor vars styrka enbart beror på styrkan i kärnan. Öglesplitsen används för att placera en permanent ögla i änden av ett rep, i allmänhet för förtöjning eller annan fastsättning. En ögla används också för att forma linan runt en kaus, som används för att skydda repet, speciellt när det skall fästas till en schackel, kedja eller vajer. Steg 1: Mått och markeringar Linda änden som skall splitsas med tunn tejp. Sätt sedan ett märke en splitsnålslängd från slutet av linan. (=referens) 1 lager tejp n tas ut ur höljet vid denna markering, X Ögla av önskad storlek Bilda en ögla av önskad storlek från punkten och märk den nya punkten med X. Det är från denna punkt som kärnan skall dras ut. Om öglan skall förses med kaus skall öglan vara något mindre än kausens omkrets. Slå en glidknop ca 1,5 m från X. Splitsnålslängd Glidknop

2 Steg 2 Uttagning av kärna Böj linan skarpt vid punkten X. Peta isär höljets kardeler för att komma åt kärnan. Dra ur kärnan helt. Var försiktig så att höljets kardeler inte skadas eftersom detta kan snedvrida linan. Gör följande för att placera markering 1 på rätt ställe. Håll i kärnan och skjut tillbaka höljet mot glidknopen. För sedan tillbaka höljet från glidknopen mot den tejpade änden. Gör samma sak en gång till allt slack är borta. Märk sedan kärnan där den kommer ut ur höljet. Detta är markering 1. Lirka ut kärnan 1 lager tejp

3 Steg 3 Märkning av kärna Skjut åter höljet mot glidknopen för att komma åt mer av kärnan. Mät ut från markeringen 1 längs kärnan mot punkten X ett avstånd som motsvarar 1/3 splitsnålslängd och markera på två streck. Detta är markering 2. Märk ut markering 3 i samma riktning som tidigare en och en tredjedels slitsnålslängd från markering 2. En hel + en tredjedels splitsnålslängd Mark. 2 Mark. 1 Ca 1/3 splitsnålslängd

4 Steg 4 Märkning av hölje för avsmalning Kontrollera flätningstyp. Flätningen består antingen en, två eller tre kardeler som är höger- eller vänstervridna runt linan. Markering T Börja på och gå mot den tejpade delen av höljet. äkna åtta (8) på varandra följande trådar (enkla eller par) som går åt höger eller vänster). Markera den åttonde (8: e) kardelen. Detta är punkten T. Låt denna markering gå hela vägen runt höljet. X Markering 2 Börja på T och avsätt markering i riktning mot det tejpade höljets slut. Markera var femte (5: e) höger- och vänsterkardel tills du kommer till slutet av det tejpade höljet. För linor med 20 kardeler markerar man varje femte (5: e och var fjärde (4:e) höger- och vänsterkardel tills man når slutet på höljet.

5 Steg 5 Märkning av hölje för avsmalning Placera höljets ände på splitsnålen och trä in splitsnålen i kärnan vid markering 2. Ta ut splitsnål och hölje vid markering 3. Mjölka höljet medan splitsnålen förs från markering 2 till markering 3. Ta bort splitsnålen från höljet och fortsätt att dra änden i på höljet genom kärnan tills märket på höljet blir synligt vid markering 3. X Markering 2 För in den tejpade änden i splitsnålen Ta därefter bort tejpen från höljets ände. OBS! Om öglan skall förses med kaus måste denna läggas på plats innan höljet förs in i känan.

6 Steg 6 Avsmalning Börja med det sist markerade höljekardelerna mot slutet av linan. Fig. A Klipp av dem och dra ut dem helt (Fig A). Markering 2 Forstätt på samma sätt med nästa markerade kardeler och tills du når punkten T. Klipp inte av bortom denna punkt. Markering T esultatet bör bli en gradvis avsmalnande ände. Dra sedan mycket försiktigt tillbaka höljet genom kärnan till punkten T kommer ut vid makering 2. Se markeringar i steg 4. Håll hårt om markering T och markering 2 och jämna ut kärnan från markering 2 till markering 3. Låt den avsmalnande slutänden av kärnan utanför. (Se fig B) Fig. B Tejpa hårt kring markering T och markering 2 för att säkra mötespunkten. Markering 2 Markering Avsmalnande hölje

7 Steg 7 ubrik? En tredjedels splitsnålslängd från markering X i riktning mot glidknuten görs en markering Z på höljet. För in splitsnålen med kärnan vid T. För igenom splitsnålen med kärnan genom höljet, förbi X och genom höljet ända fram till Z. Var försiktig så att splitsnålen inte fångar upp kardeler från kärnan. Obs: Beroende på ögat storlek kanske splitsnålen inte är tillräckligt lång för att nå hela vägen från T till Z. För i så fall ut splitsnålen med kärnan genom höljet och stick därefter åter in splitsnålen på exakt samma plats som den kom ut. Upprepa detta tills du når Z. 1/3 splitsnålslängd Splitsnål och slutet på kärnan kommer ut vid Z Z ts ände Mark. T För in kärnan i höljet vid markeringen T Mark. 2 Tejpa mötespunkten här Mark. 1

8 Steg 8 Dra i kärnans ände vid Z, och sedan dra vid det avsmalnande höljet på markeringen 3. Jämna ut Mötespunkten ska dras åt tills den är ungefär lika stor som diametern på linan. Dra ut kärnänden till markeringen X syns Släta ut höljet helt på öglan, från mötespunkten T mot X för att få bort allt slack ur öglan. Märk kärnan vid markeringen X Markera kärnans ände genom höljet vid punkten X. Märk också ut platsen där kärnan lämnar höljet vid Z. Dra ur änden på kärnan tills märket som just gjorts på kärnan blir synligt vid Z. Minska kärnvolymen vid denna punkt genom att ta bort en kardel vid varje grupp runt linans omkrets. Punkten Z är 1/3 splitsnålslängd från markeringen X Avsmalnande hölje Markering T Jämna ut så att höljets avsmalning försvinner Mötespunkt

9 Steg 8a Klipp först av utstickande ände vid markeringen X. Märk sedan varannan höger- och vänsterkardel mot nästa markering på tre kardeler. Klipp av varje markerad kardel och dra bort den från linan. Avlägsna eventuellt tejpen i slutänden för att lättare kunna dra ur kardelerna. Den avsmalnand delen kommer nu endast att ha 6 kardeler kvar. Mjölka höljet över den avsmalnande änden tills den försvinner in i linan (kärnan). Klipp av kärnan Z Klipp Klipp

10 Steg 9 Inbäddning av den exponerade kärnan Håll i linan vid glidknopen med ena handen och mjölka höljet med den andra handen mot splitsen, först försiktigt sedan fastare. Börja vid glidknopen och mjölka höljet genom att stryka handen mot öglan t glider över markering 3, markering 2 och mötespunkten T upp till. (Det kan bli nödvändigt att då och då jämna ut öglan under mjölkningen för att förhindra att den reducerade volymen på änden fastnar i halsen på splitsen). Mötespunkt Mark. 2 Mark. T Om veck uppstår vid mötespunkten som förhindrar inbäddningen, kan man stryka höljet från T till X. Fatta mötespunkten vid T med en hand och jämna sedan ut slacket i höljet (kvinnliga sida på öglan) med den andra handen mot halsen (X). Upprepa vid behov tills vecken försvinner. Hals Bädda in till punkten Fortsätt att mjölka tills allt slack i höljet mellan knopen och öglats hals har avlägsnats. Ta bort tejpen från mötesplatsen. Fortsätt att mjölka tills möter X.

11 Tips innan kärnan bäddas in A. Förankra glidknopen genom att knyta fast den vid ett stadigt föremål innan du påbörjar inbäddningen. Fig. A Stadigt fastsatt Korsning Tunn lina Mekanisk draganordning Du kan sedan använda båda händerna och kroppens vikt för att lättare få höljet att glida in över kärnan och mötespunkten (se figur 1 och figur 2). Dra B. Håll hårt över mötespunkten, och mjölka allt överskottetshölje från till X. Böj och gör linan lösare i mötespunkten under den sista inbäddningsprocessen. Fig. B Korsning Det hjälper att hamra på höljet på X för att göra kardelerna lösare. Dra Med större rep är det bra att säkert förankra glidknopen, och fästa en tunnare lina vid den flätade kärnan i mötespunkten och mekaniskt åstadkomma ett drag antingen med block och talja, ankarspel eller vinsch. Draget minskar kärnans diameter vid cmötespunkten så att inbäddningen blir lättare att åstadkomma(se figur 2). För att förhindra en obelastad öglesplits öppnas rekommenderar vi att öglan bendslas.
