1 Utvecklingsprojekt Systematisk åldringshantering Forsmarks Kraftverk

2 Utdrag ur SSMFS 2008:1 5 kap. 3 Underhåll, fortlöpande tillsyn och kontroll. Byggnadsdelar, system, komponenter och anordningar av betydelse för säkerheten vid en anläggning skall fortlöpande kontrolleras och underhållas på ett sådant sätt att de uppfyller de säkerhetskrav som ställs. För detta skall det finnas program för underhåll, fortlöpande tillsyn och kontroll samt hantering av åldersrelaterade försämringar och skador. Programmen skall vara dokumenterade samt ses över och uppdateras mot bakgrund av vunna erfarenheter och utvecklingen inom vetenskap och teknik. 2

3 SSMFS 2008:1 Allmänna Råd till 5 kap. 3 Ett förebyggande underhåll med god säkerhet och kvalitet kräver omfattande analyser av komponenternas tillförlitlighet, något som bör göras med hjälp av underhållsstatistik samt en god övervakning av komponenternas tillstånd under drift och återkommande kontroll. Här kan lämpligen även erfarenheter från samma komponenttyper vid andra motsvarande anläggningar utnyttjas. Programmet för hantering av åldersrelaterade försämringar och skador bör omfatta identifiering, övervakning, hantering och dokumentering av alla de åldringsmekanismer som kan påverka byggnadsdelar, system och komponenter och andra anordningar som har betydelse för säkerheten. 3

4 FKA s åtgärder för att leva upp till SSMFS Åldringsanalysprojekt enligt IAEA-guidlines och NOG ramverk EQ projekt ( 17) Ändringar i styrande dokument (SAR, LOK etc) 4

5 Urvalskriterier av betydelse för säkerheten DP1.1 Alla system och strukturer DP1.2 Se på varje system (struktur) DP1.3 Säkerhets klass 1-3? El funktionsklass 1E Vedervågning från 2E Nej DP1.4 Driftklarhetskrav i STF? Nej DP1.5 Omfattas ej Ja Ja DP1.6 Identifiera systemets (strukturens) avsedda funktion(er) EQ Separat projekt DP1.7 Till urval (Fig. 2) 5

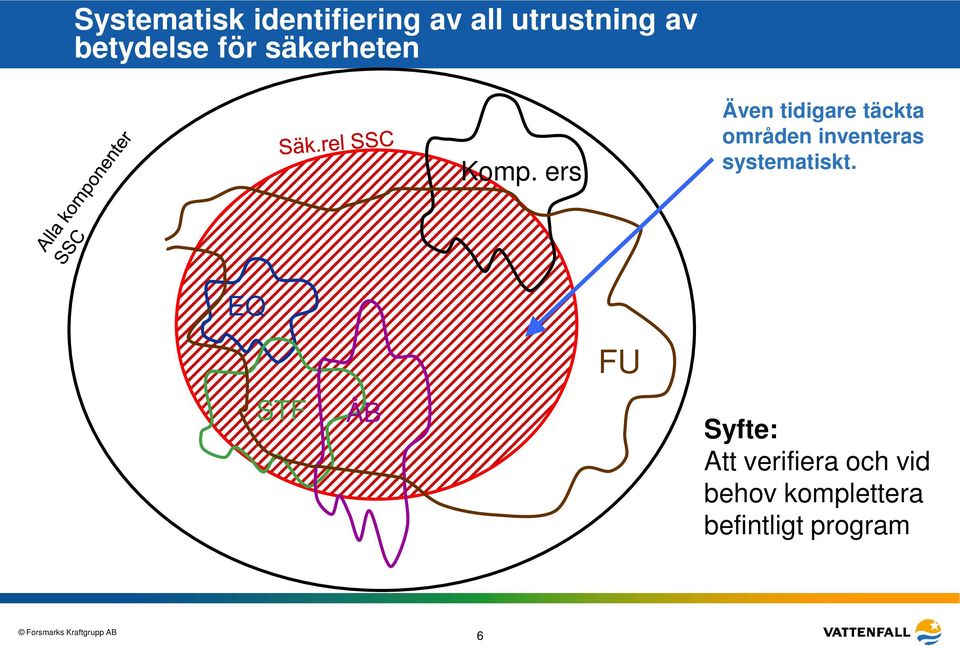

6 Systematisk identifiering av all utrustning av betydelse för säkerheten Komp. ers Även tidigare täckta områden inventeras systematiskt. EQ STF ÅB FU Syfte: Att verifiera och vid behov komplettera befintligt program 6

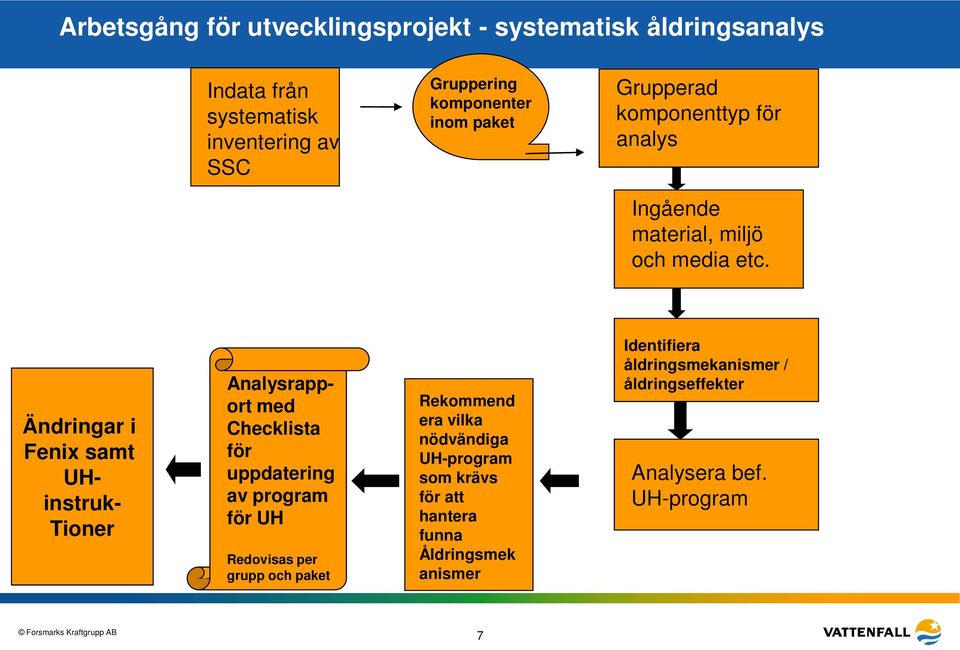

7 Arbetsgång för utvecklingsprojekt - systematisk åldringsanalys Indata från systematisk inventering av SSC Gruppering komponenter inom paket Grupperad komponenttyp för analys Ingående material, miljö och media etc. Ändringar i Fenix samt UH- instruk- Tioner Analysrapport med Checklista för uppdatering av program för UH Redovisas per grupp och paket Rekommend era vilka nödvändiga UH-program som krävs för att hantera funna Åldringsmek anismer Identifiera åldringsmekanismer / åldringseffekter Analysera bef. UH-program 7

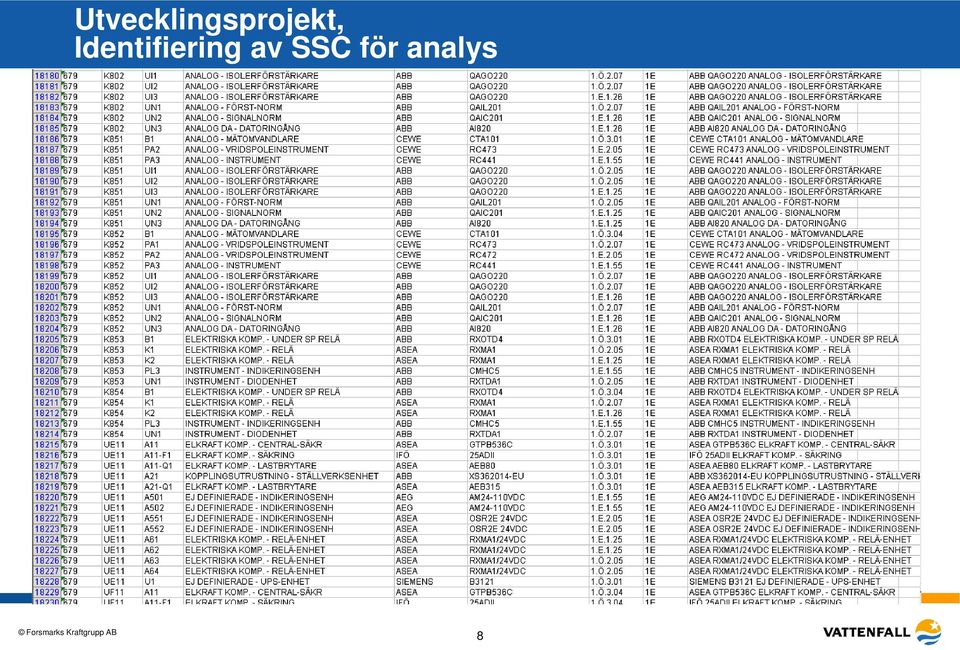

8 Utvecklingsprojekt, Identifiering av SSC för analys 8

9 Arbetsgång för utvecklingsprojekt - systematisk åldringsanalys Indata från systematisk inventering av SSC Gruppering komponenter inom paket Grupperad komponenttyp för analys Ingående material, miljö och media etc. Ändringar i Fenix samt UH- instruk- Tioner Analysrapport med Checklista för uppdatering av program för UH Redovisas per grupp och paket Rekommend era vilka nödvändiga UH-program som krävs för att hantera funna Åldringsmek anismer Identifiera åldringsmekanismer / åldringseffekter Analysera bef. UH-program 9

10 Metodik för gruppering till analys Mek/el & I/C / Bygg Representativ individ Paket t.ex. Pumpar/ ventiler etc. Typ Fabrikat G r u p p Åldringsanalys 10

11 Arbetsgång för utvecklingsprojekt - systematisk åldringsanalys Indata från systematisk inventering av SSC Gruppering komponenter inom paket Grupperad komponenttyp för analys Ingående material, miljö och media etc. Ändringar i Fenix samt UH- instruk- Tioner Analysrapport med Checklista för uppdatering av program för UH Redovisas per grupp och paket Rekommend era vilka nödvändiga UH-program som krävs för att hantera funna Åldringsmek anismer Identifiera åldringsmekanismer / åldringseffekter Analysera bef. UH-program 11

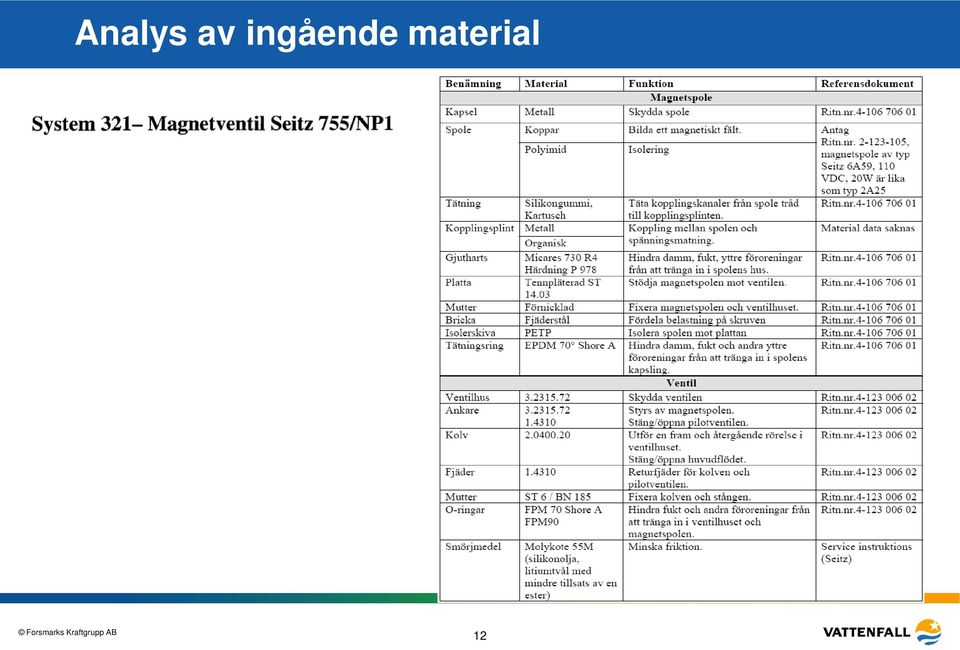

12 Analys av ingående material 12

13 Analys av material och mekanismer 13

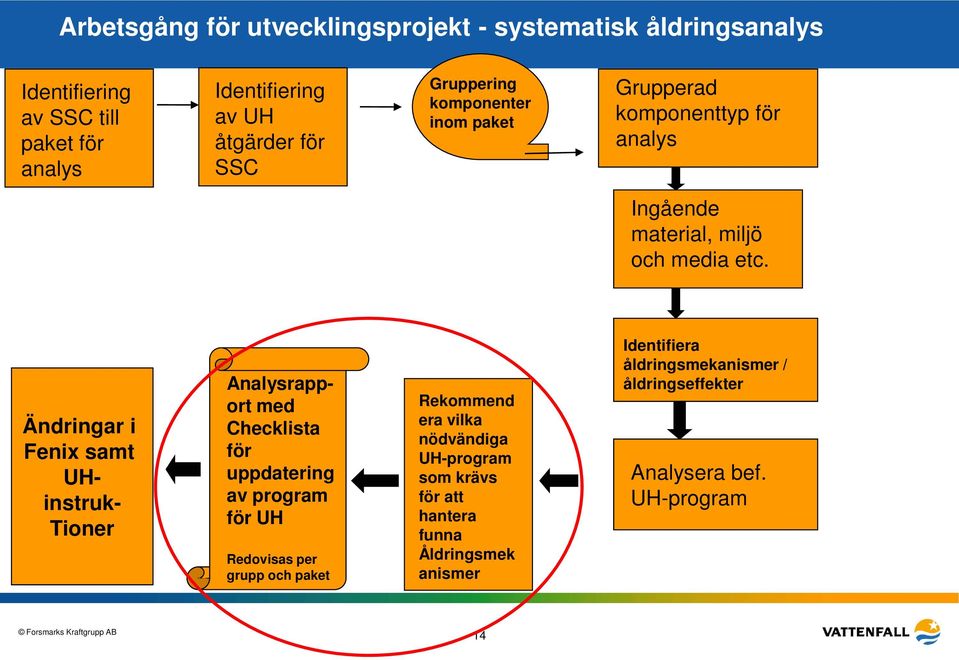

14 Arbetsgång för utvecklingsprojekt - systematisk åldringsanalys Identifiering av SSC till paket för analys Identifiering av UH åtgärder för SSC Gruppering komponenter inom paket Grupperad komponenttyp för analys Ingående material, miljö och media etc. Ändringar i Fenix samt UH- instruk- Tioner Analysrapport med Checklista för uppdatering av program för UH Redovisas per grupp och paket Rekommend era vilka nödvändiga UH-program som krävs för att hantera funna Åldringsmek anismer Identifiera åldringsmekanismer / åldringseffekter Analysera bef. UH-program 14

15 Rekommendationer Påvisar vilka befintliga åtgärder som hanterar åldringsmekanismer. Ger vid behov rekommendationer på modifieringar av befintliga åtgärder. Ger vid behov rekommendationer på nya åtgärder för att hantera åldringsmekanismer. Innehåller en checklista som blueprint för ett adekvat underhållsprogram med avseende på åldringsmekanismer. 15

16 Rekommendationer 16

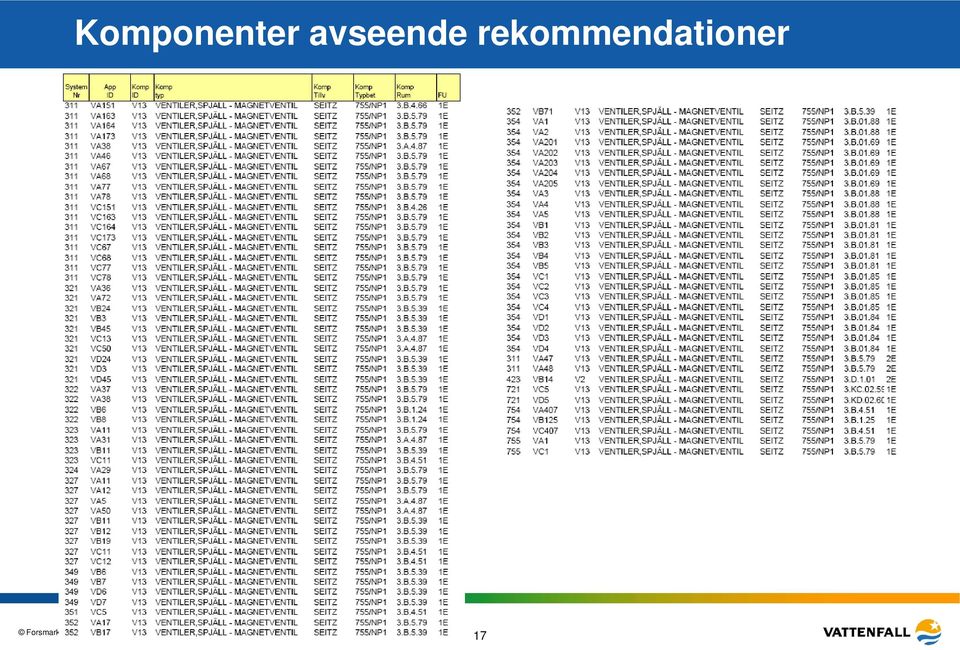

17 Komponenter avseende rekommendationer 17

18 Arbetsgång för systematisk åldringsanalys Indata från systematisk inventering av SSC Gruppering komponenter inom paket Grupperad komponenttyp för analys Ingående material, miljö och media etc. Ändringar i Fenix samt UH- instruk- Tioner Analysrapport med Checklista för uppdatering av program för UH Redovisas per grupp och paket Rekommend era vilka nödvändiga UH-program som krävs för att hantera funna Åldringsmek anismer Identifiera åldringsmekanismer / åldringseffekter Analysera bef. UH-program 18

19 Rekommendationer Visar vilka åldringsmekanismer som påverkar komponentgruppen Påvisar vilka befintliga åtgärder som hanterar respektive funna åldringsmekanismer. Ger vid behov rekommendationer på modifieringar av befintliga åtgärder. Ger vid behov rekommendationer på nya åtgärder för att hantera åldringsmekanismer. 19

20 Införande av rekommendationer Mek/el & I/C / Bygg Paket t.ex. Pumpar/ ventiler etc G r u p p Representativ individ UH-system Åldringsanalys 20

21 Nuläge för utvecklingsprojektet Prognos framdrift: 21 paket klara till årsskiftet. 6 paket klara första kvartalet paket klara till halvårskiftet. 15 paket bedöms klara till 1 oktober

22 Läge hösten rapporter klara, rev 0 29 rapporter levereras inom 1 månad. Några rapporter kommer att slås samman Samtliga c:a160 rapporter granskade och utgivna som rev1 vid årsskiftet Kostnad 40 miljoner (extern kostnad) 22

23 Tack!
