1 Innovativt och strategiskt arbete för minskat läckage

2 Innovativa metoder Mätzoner Hydrofonteknik Lokalisering med spårgas (vätgas 5 10%) Ljudsond i ledning för avlyssning Tryckoptimering och kontroll för övervakning och upptäckt av tryckslag och läckage 27 november 2017

3 Mätzoner för läckageövervakning Kontinuerlig övervakning av mätzoner. F.n. ca. 100 st, fullt utbyggt ca 200 mätzoner Större brukare (grannkommuner) förses med online överföring för korrekt underlag vid läckageberäkning Tryckoptimering möjlig i samband med skapande av mätzoner. Virtuella mätzoner. Gränsvärde med nattminförbrukning (33l per minut och 1000 personer + accept. Läcknivå [14 m3/km led, dygn]) Beräkning av volym för åtgärdat läckage

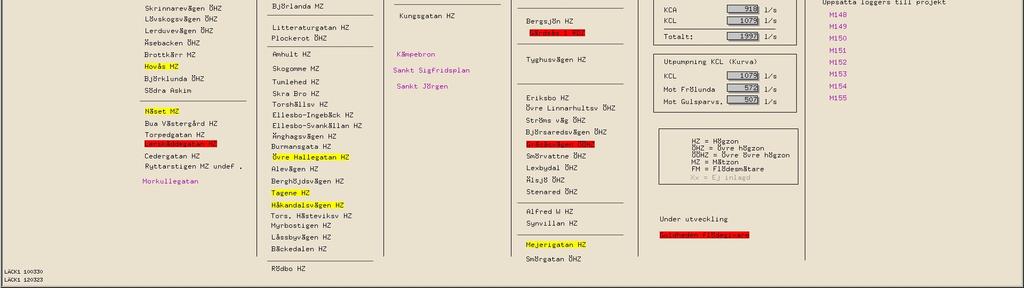

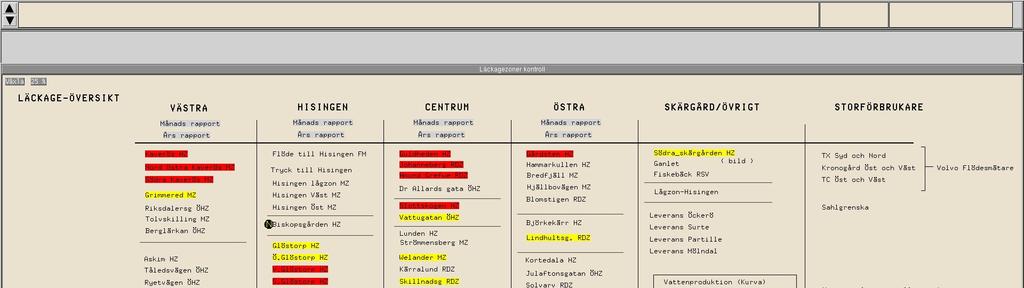

4 Cactus översiktsbild

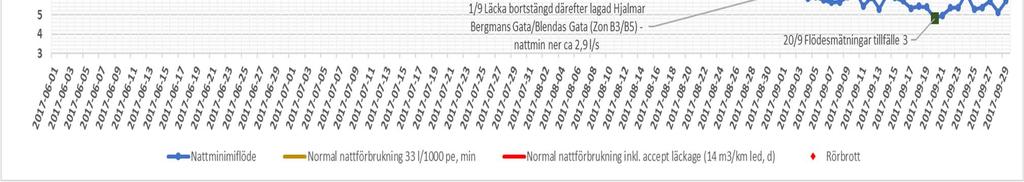

5 Cactus Ökning i nattmin med 10 l/s Totalt m3 Läcka 150 GJJ lagad

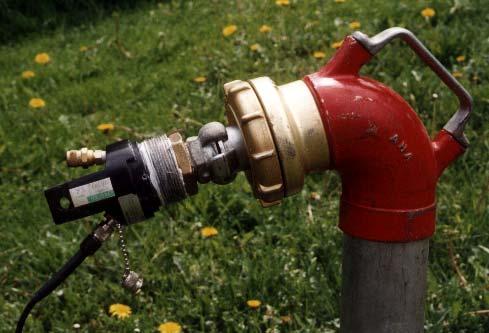

6 Korrelation med hydrofon

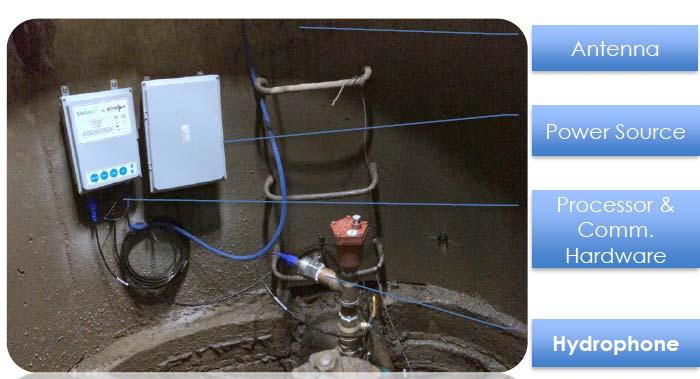

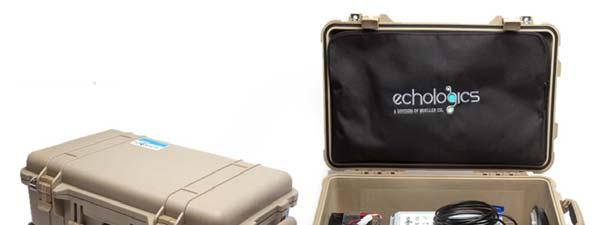

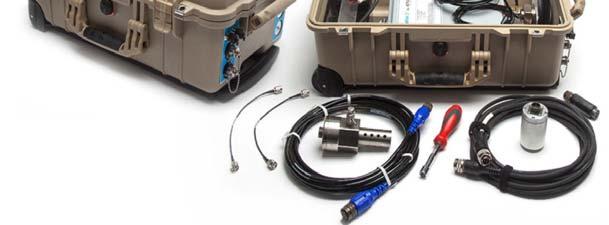

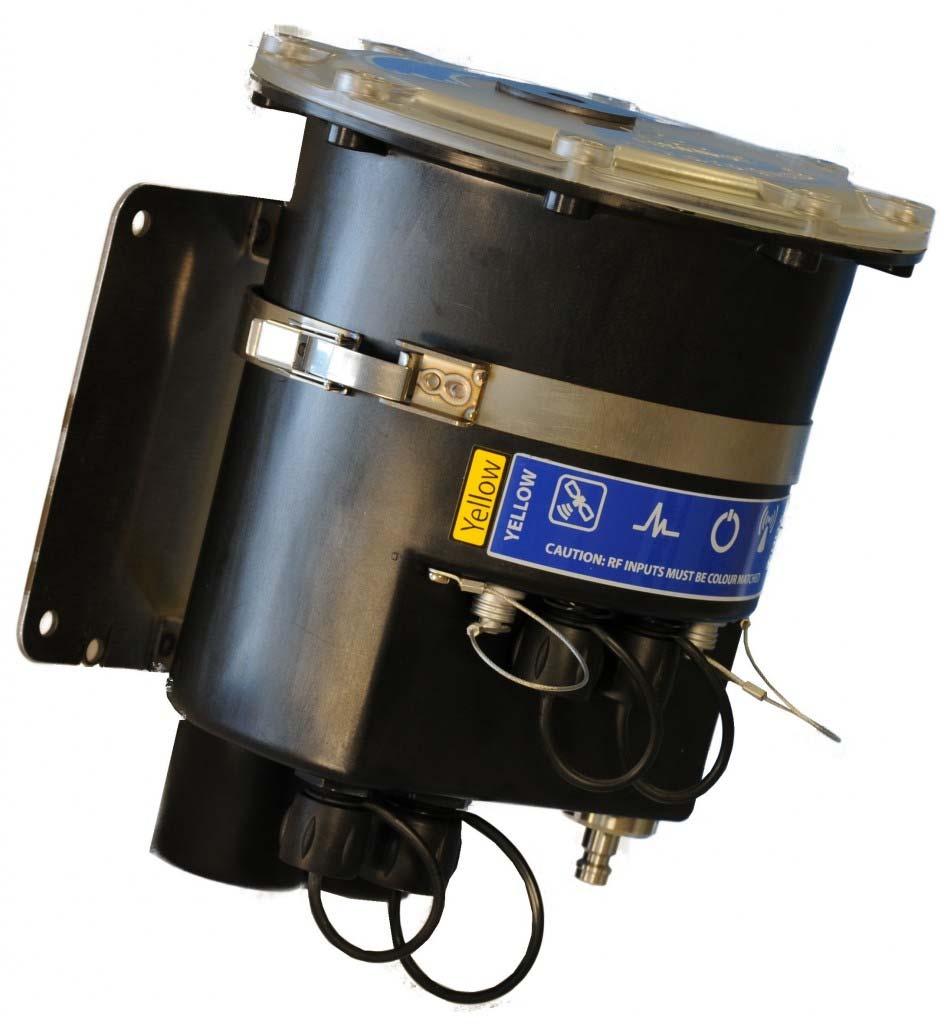

7 EchoShore Korrelation med vidareutvecklad hydrofonteknik. Produkten är framtagen av det kanadensiska företaget Echologics. Finns i portabel version och som permanent installation. Portabel version utgörs av hydrofonsensor, batteri, nätverkshårdvara och antenn. Dataöverföring sker via GPRS till en insamlingsserver. Kan enligt leverantör detektera läckage vid ett avstånd om mellan 500 m till 1000 m mellan sensorerna och på ledningsdimensioner på upp till 2000 mm

8 Hiscan Korrelation med vidareutvecklad hydrofonteknik. Likvärdig Echoshore. Produkten är framtagen av det schweiziska företaget Gutermann. Finns i portabel version och som permanent installation. Permanent version solcellsdriven.

9 Hydroguard Seiche Lt specialister inom akustiska system som används i samband med havsbaserad olje och gasprospektering. Har lång erfarenhet och kunskap om ljudanalyser i akvatiska system. Aktuellt i ett nytt projekt för att utveckla en ny produkt för detektering/lokalisering av läckor i ledningsnät med hjälp av hydrofonteknik.

10 Spårgasläcksökning Läckagelokalisering med spårgas (vätgas) är metoden som kan fungera då ordinarie teknik är otillräcklig. T.ex. då nyanlagd PEledning inte godkänns vid provtryckning. Aktuell ledning avgränsas och fylls med gas vilken tränger upp från läckan och detekteras i markytan.

11 Ljudsond i ledning för lokalisering Tekniken med den för framtiden kanske största utvecklingspotentialen. Oberoende av material och dimension har metoden förutsättning att lokalisera mycket små läckor. Kan vara en arbetskrävande och kostsam metod.

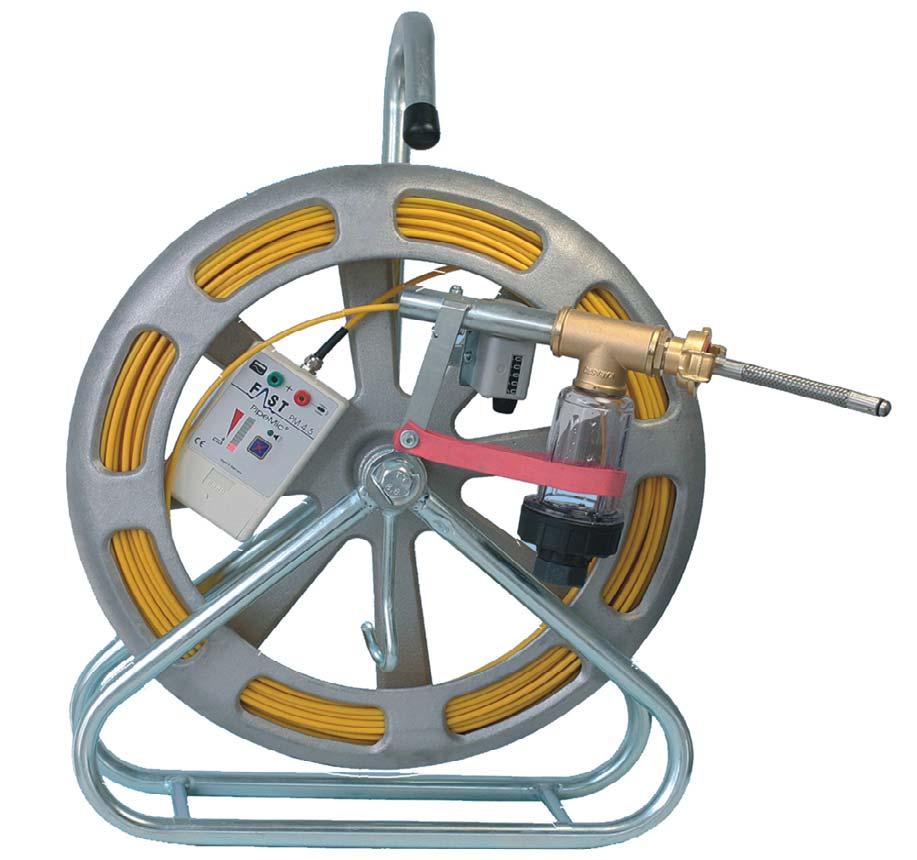

12 PipeMic PipeMic finns med 50m, samt 300 m rörål med 12 mm ljudsond Läckljudet lyssnas av med hjälp av hörlurar eller högtalare Med hjälp av ledningssökare som kopplas på rörålen kan ledningen och läckans läge lokaliseras Goda erfarenheter från egenregi GBG.

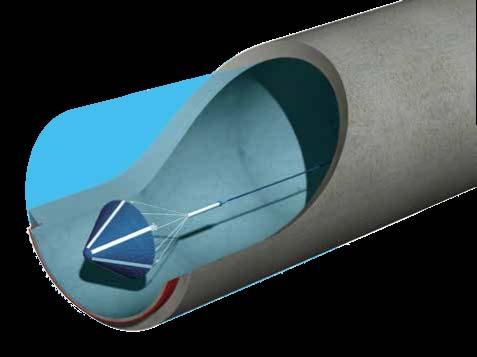

13 Sahara I och II Ljudsond med kamera (II) Kabel med skärm Ledningar från 250 mm Anslutning min 50 mm (I), 100 mm (II) Min flöde 0,3 m/s Max längd 1500 m Lokaliseras/följs ovan mark Tillhandahålles som tjänst Väl beprövad teknik i bl.a. England.

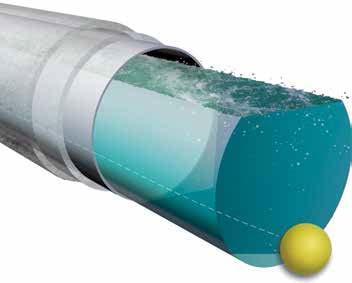

14 Smartball Ljudsond i boll, fri. Upp till 25 km längd Flöde minst 0,3 m/s! Ledningar > 300 mm In o uttagspkt. > 150 mm Kräver vanligen sensorer på ledningen utmed sträckan Erbjuds som tjänst Varierande erfarenheter från GBG

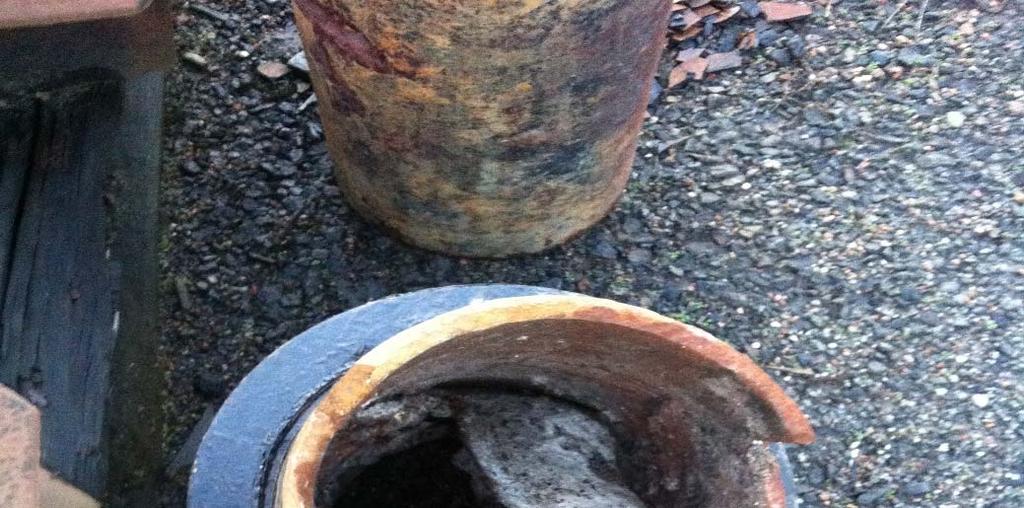

15 Överraskningar vid invändig rörinspektion

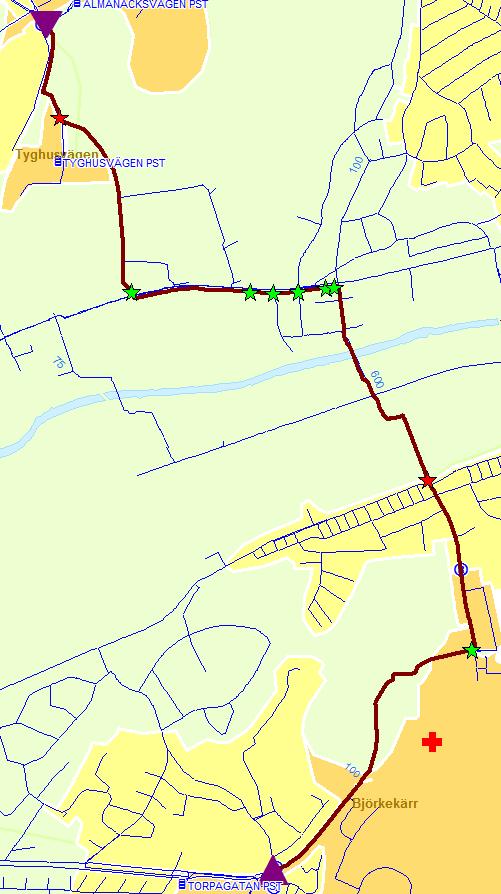

16 Smartball Inspektion av 600 mm GJJ Ca 4,2 km ledningslängd inspekterades. Inspektionen tog ca 6 h. 9 st. potentiella läckor identifierades Storlek liten läcka: ca 0 7,5 lit/min Storlek mediumläcka: ca 7 37,5 lit/min 2 st. av läckorna har reparerats (skarvläckor).

17 PIPEMINDER T 3 sensorer i samma enhet: hydrofon konventionell akustisk sensor tryckmätning. Produkten är framtagen av det brittiska företaget Syrinix Batteridriven med batteritid upp till 3 år. Ledningsdimensioner från 300 mm upp till 2500 mm

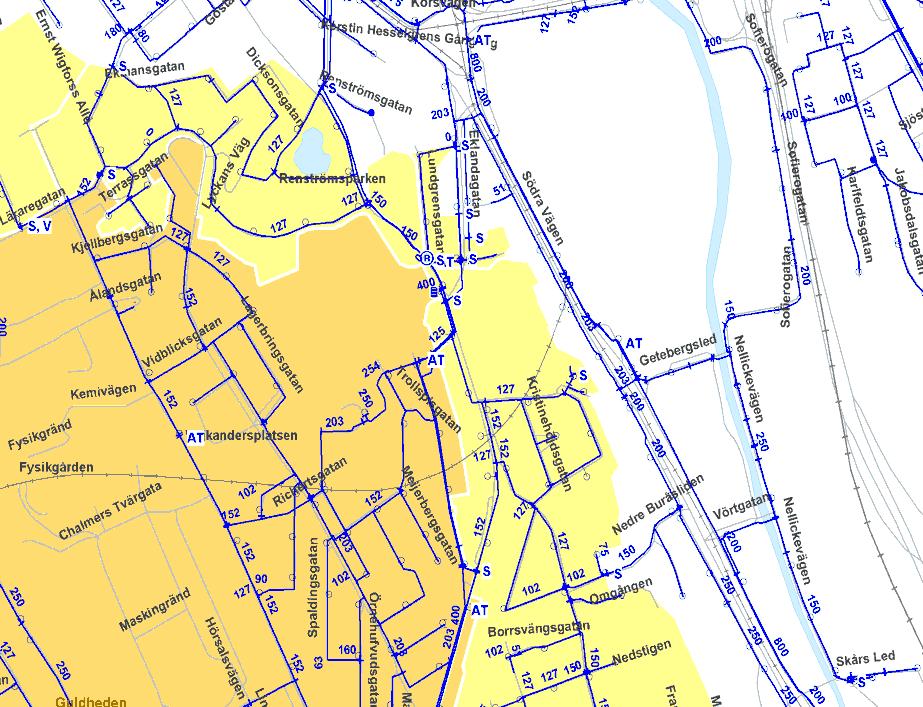

18 Eklandagatan flödes-reducerad mätzon Tryckoptimering! Togs i drift Två inmatningspunkter Trycket reduceras (mer på natten) Flöde och tryck mäts och skickas till övervakningssystemet Bara ett rörbrott sedan zonen togs i drift, 8 rörbrott inträffade under motsvarande period före drifttagande Trycksänkningen innebar minskat läckage från 2009 med ca m 3 /år 27 november 2017

19 Utvärdering av metoder för ny läckageteknik på matar ledningar Praktiken inte alltid vad som utlovas. Kräver rel. höga flöden. Risk att bollen fastnar! Sällan motiverat att tillämpa utan verifierat läckage på aktuell sträcka. Underskatta inte enklare metoder i egenregi för utvärdering. Finns även metoder för statusbedömning av rörvägg. (mer krävande och kostsamt) T.ex. Pipediver. Viktigt beräkna hela kostnaden för arbetet och dess effekter. I GBG: 2 planerade sträckor om totalt 9 km kostade totalt ca 1,9 Mkr. Krävde drygt 1100 timmar eget arbete. Många ventiler fick strypas/stängas, innebar kvalitetsproblem. Mycket ingenjörstid för beräkning av flöde och framtagning av ritningsunderlag/profiler.

20 Isle Cat Wizard En ny internationell kommersiell databastjänst som samlar de statusbedömningoch läcksökningsmetoder som idag finns tillgängliga för nedgrävda vattenledningar (i dagsläget 38 st.) Användare kan recensera varje teknik och redogöra för och nackdelar. Kretslopp och vatten kommer att prenumerera på denna tjänsten och är delaktiga i ett projekt som kommer att utvärdera ny teknik.

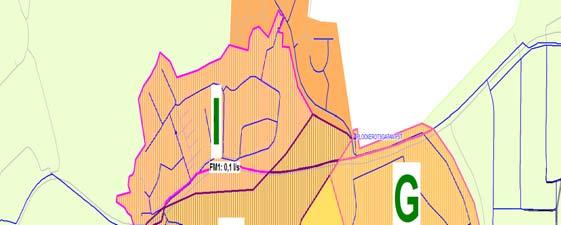

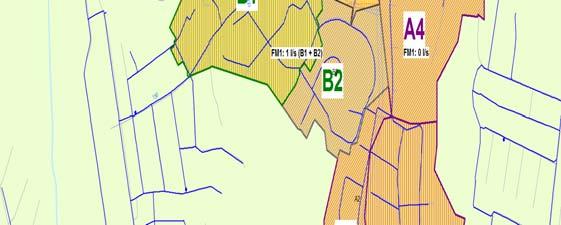

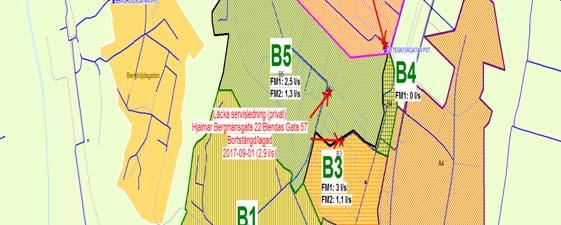

21 Litteraturgatan Fallstudie för att utvärdera typ av läckage i distributionsnätet

22 Litteraturgatan Fallstudie för att utvärdera typ av läckage i distributionsnätet

23 Planering inför läcksökning Kartmaterial och driftunderlag Flödesdata, var har vi största förlusterna Ledningsnätets utformning och material Läckagefrekvens

24 Åtgärdsstrategi för läckagekontroll Planering och utbyggnad av mätzoner Utvecklingen medger nu effektiva och prisvärda installationer för en nödvändig utbyggnad av t.ex. begränsade mätzoner för en direkt indikering av uppkommet läckage. Tryckoptimering Världen över har man gjort mycket stora investeringar i denna teknik för att begränsa läckaget. Bl.a. genom flödesstyrd tryckreducering. Resurser för läckagesökning, planering och utvärdering Vad som nu är alltmer uppenbart är att om vi varaktigt skall kunna uppfylla vår målsättning om ett begränsat läckage om 14m3/km ledn./dygn (ca 15%) krävs omfattande investeringar och förstärkta personalresurser både för fältarbete och planering/uppföljning. Det finns inga genvägar. 27 november 2017

25 Ökad förnyelsetakt Vår bestämda uppfattning är att vi förutom att intensifiera insatserna för att långsiktig och övergripande kontrollera och begränsa läckaget även måste öka förnyelsetakten. Prioritering av förnyelseåtgärder Med begränsade resurser är det mycket viktigt lägga om rätt ledningar! Effektivare mätning av försåld mängd Uppgradering av vattenmätare för ökade intäkter och förbättrad mätning. Få målsättningar torde ha så goda förtecken avseende både miljö och ekonomi. 27 november 2017

26 Alternativ läcksökning Tack för uppmärksamheten!
