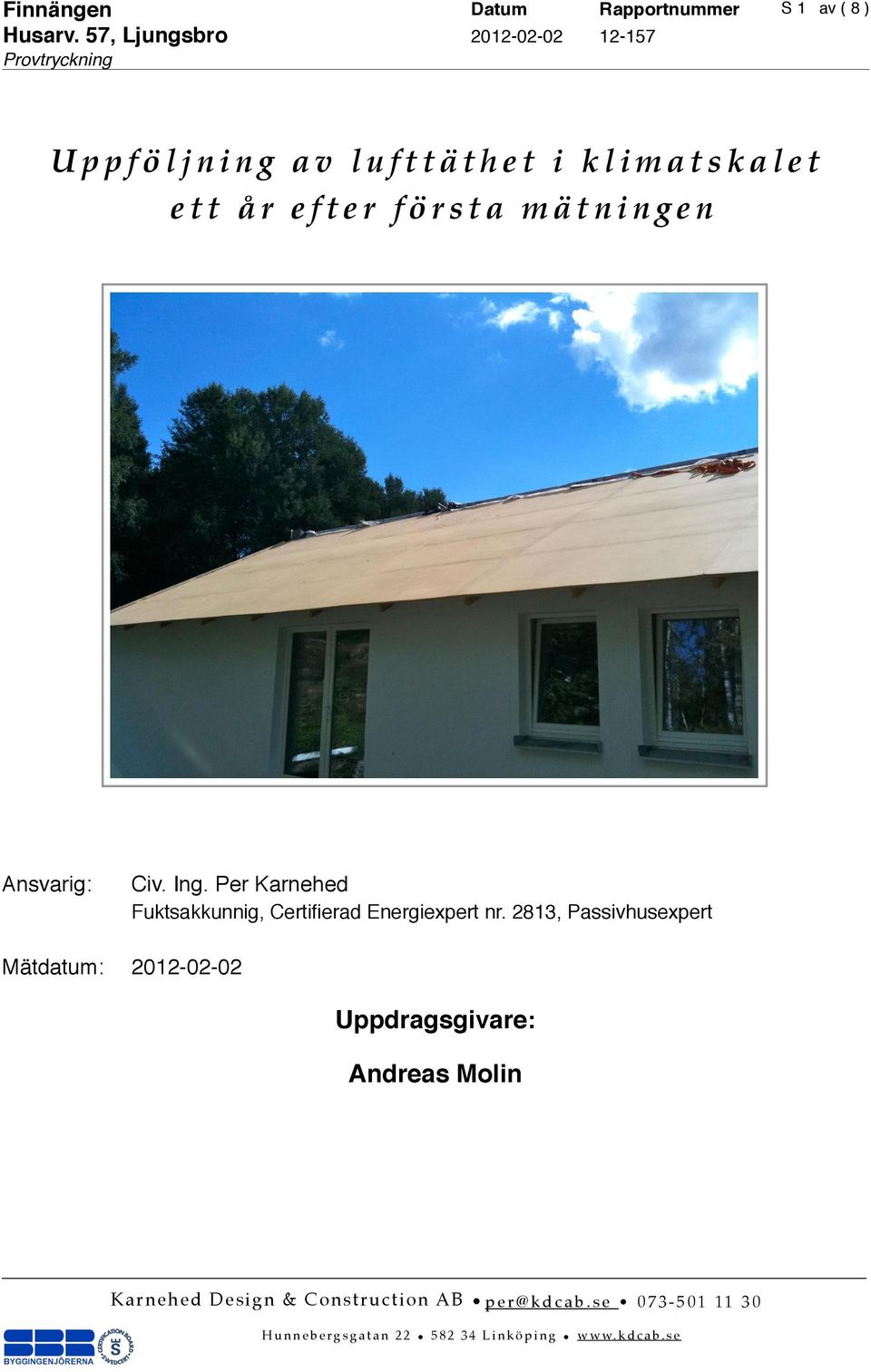

1 Finnängen Husarv. 57, Ljungsbro Datum Rapportnummer S 1 av ( 8 ) Uppföljning av lufttäthet i klimatskalet ett år efter första mätningen Ansvarig:!!! Fuktsakkunnig, Certifierad Energiexpert nr. 2813, Passivhusexpert Civ. Ing. Per Karnehed Mätdatum:! Uppdragsgivare: Andreas Molin K a r n e h e d D e s i g n & C o n s t ru c t i o n A B p e k d c a b. s e H u n n e b e r g s g a t a n L i n k ö p i n g w w w. k d c a b. s e

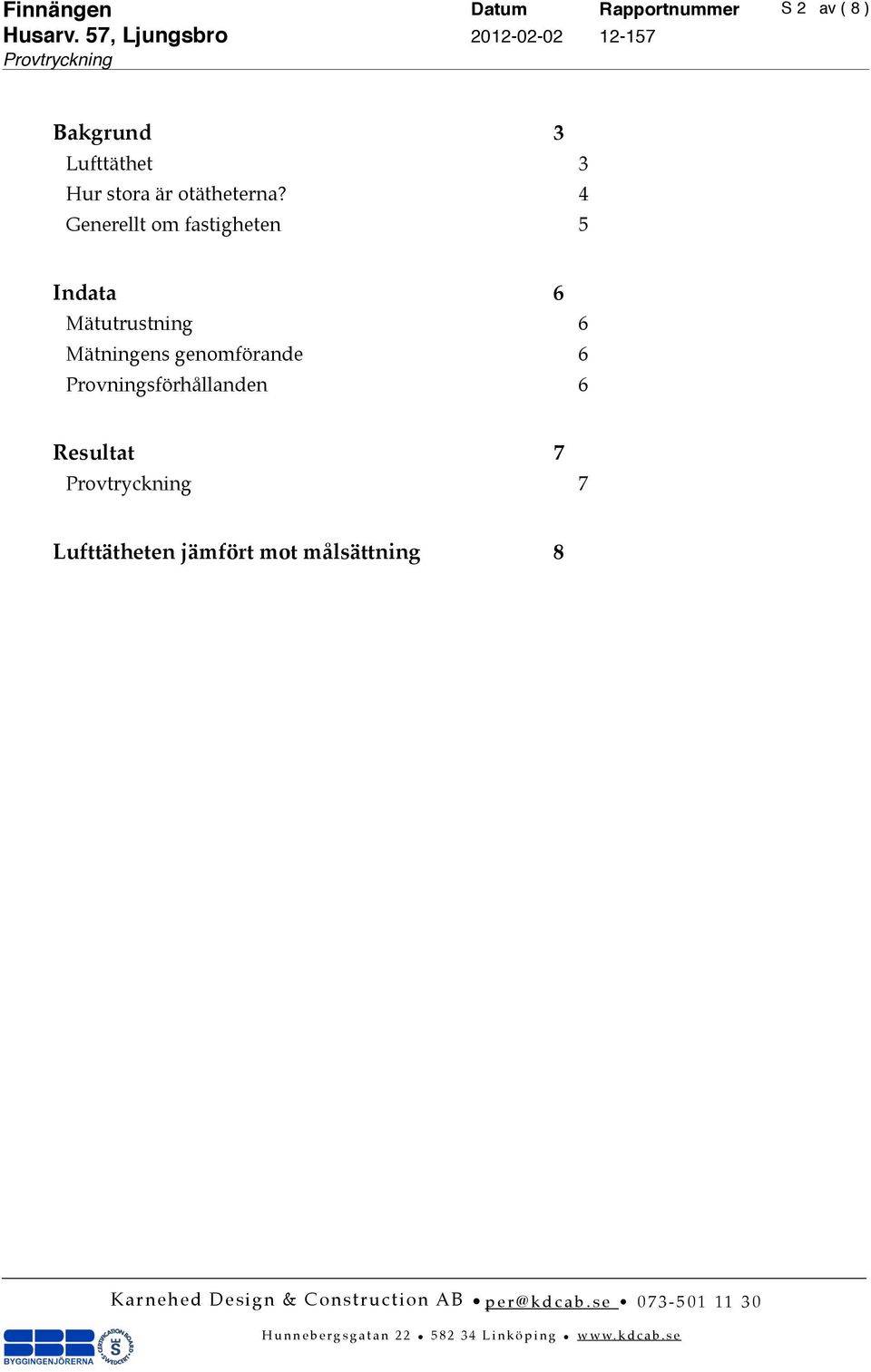

2 Finnängen Datum Rapportnummer S 2 av ( 8 ) Bakgrund! 3 Lufttäthet! 3 Hur stora är otätheterna?! 4 Generellt om fastigheten! 5 Indata! 6 Mätutrustning! 6 Mätningens genomförande! 6 Provningsförhållanden! 6 Resultat! 7! 7 Lufttätheten jämfört mot målsättning! 8

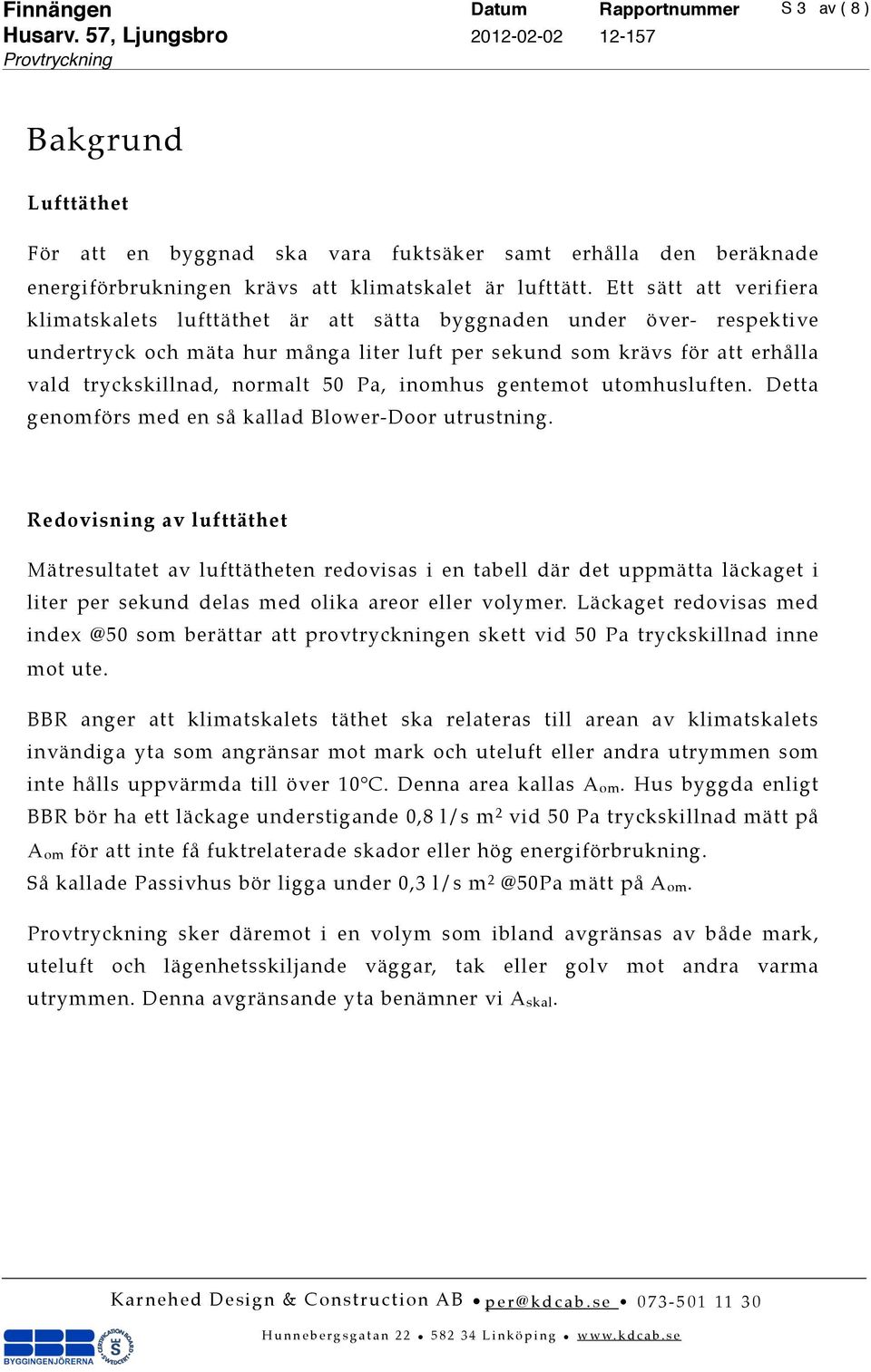

3 Finnängen Datum Rapportnummer S 3 av ( 8 ) Bakgrund Lufttäthet För att en byggnad ska vara fuktsäker samt erhålla den beräknade energiförbrukningen krävs att klimatskalet är lufttätt. Ett sätt att verifiera klimatskalets lufttäthet är att sätta byggnaden under över- respektive undertryck och mäta hur många liter luft per sekund som krävs för att erhålla vald tryckskillnad, normalt 50 Pa, inomhus gentemot utomhusluften. Detta genomförs med en så kallad Blower-Door utrustning. Redovisning av lufttäthet Mätresultatet av lufttätheten redovisas i en tabell där det uppmätta läckaget i liter per sekund delas med olika areor eller volymer. Läckaget redovisas med som berättar att provtryckningen skett vid 50 Pa tryckskillnad inne mot ute. BBR anger att klimatskalets täthet ska relateras till arean av klimatskalets invändiga yta som angränsar mot mark och uteluft eller andra utrymmen som inte hålls uppvärmda till över 10. Denna area kallas A om. Hus byggda enligt BBR bör ha ett läckage understigande 0,8 l/s m 2 vid 50 Pa tryckskillnad mätt på A om för att inte få fuktrelaterade skador eller hög energiförbrukning. Så kallade Passivhus bör ligga under 0,3 l/s m mätt på A om. sker däremot i en volym som ibland avgränsas av både mark, uteluft och lägenhetsskiljande väggar, tak eller golv mot andra varma utrymmen. Denna avgränsande yta benämner vi A skal.

4 Finnängen Datum Rapportnummer S 4 av ( 8 ) Hur stora är otätheterna? Vid normal drift av fastigheten är det sällan 50 Pa tryckskillnad mellan inne och ute. I Kanada relateras det uppmätta läckageflödet till en tänkt otäthet i byggnaden vid tryckskillnaden 10 Pa, det så kallade EqLA. Värdet redovisas i cm Värdet ger en bra föreställning för att visa hur stor otätheten i klimatskalet egentligen är när fastigheten används på normalt sätt. Motsvarande storlek på hålet i klimatskalet vid 4 Pa tryckskillnad benämns ELA och redovisas i cm 2.

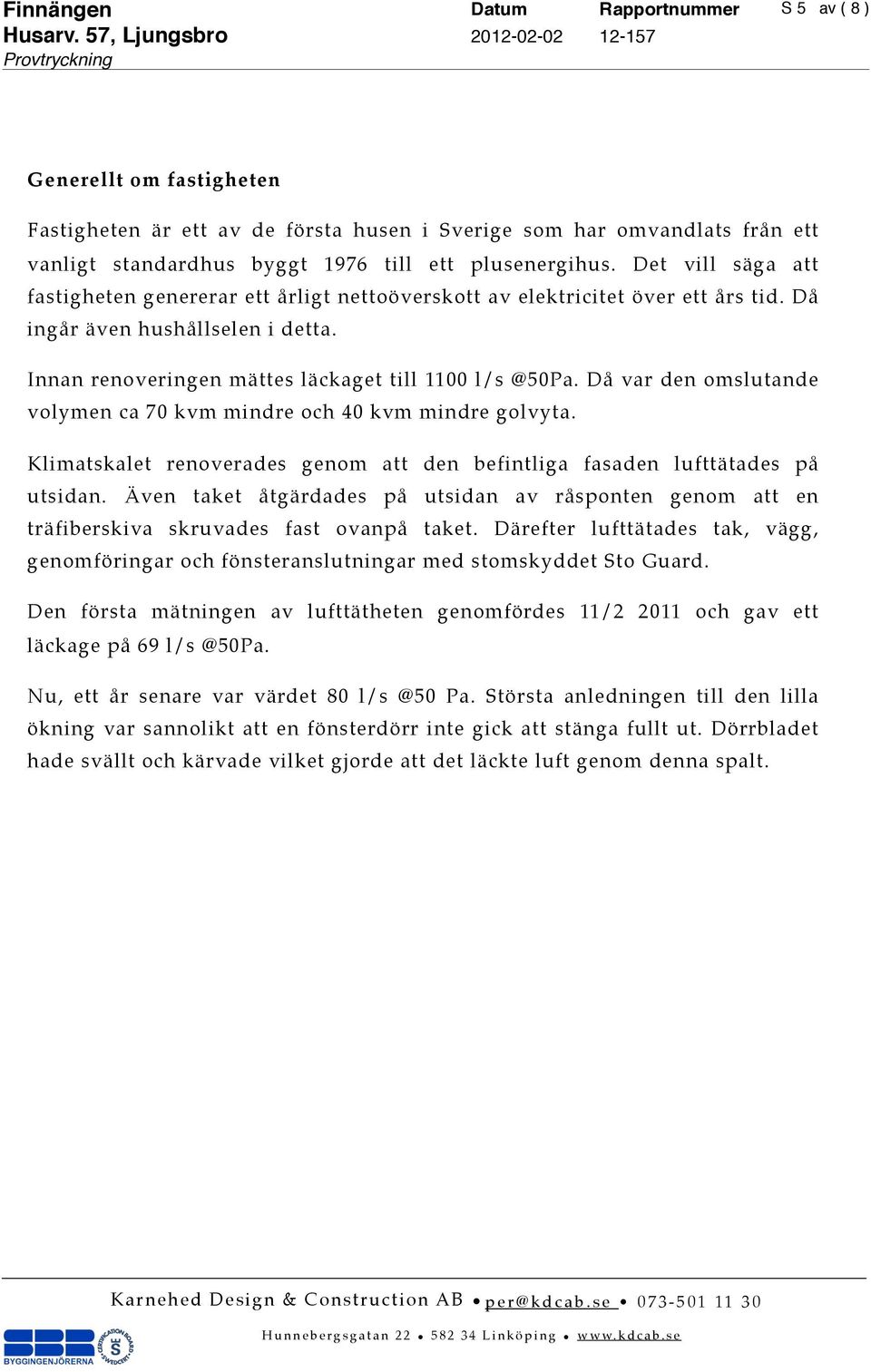

5 Finnängen Datum Rapportnummer S 5 av ( 8 ) Generellt om fastigheten Fastigheten är ett av de första husen i Sverige som har omvandlats från ett vanligt standardhus byggt 1976 till ett plusenergihus. Det vill säga att fastigheten genererar ett årligt nettoöverskott av elektricitet över ett års tid. Då ingår även hushållselen i detta. Innan renoveringen mättes läckaget till 1100 Då var den omslutande volymen ca 70 kvm mindre och 40 kvm mindre golvyta. Klimatskalet renoverades genom att den befintliga fasaden lufttätades på utsidan. Även taket åtgärdades på utsidan av råsponten genom att en träfiberskiva skruvades fast ovanpå taket. Därefter lufttätades tak, vägg, genomföringar och fönsteranslutningar med stomskyddet Sto Guard. Den första mätningen av lufttätheten genomfördes 11/ och gav ett läckage på 69 Nu, ett år senare var värdet 80 Pa. Största anledningen till den lilla ökning var sannolikt att en fönsterdörr inte gick att stänga fullt ut. Dörrbladet hade svällt och kärvade vilket gjorde att det läckte luft genom denna spalt.

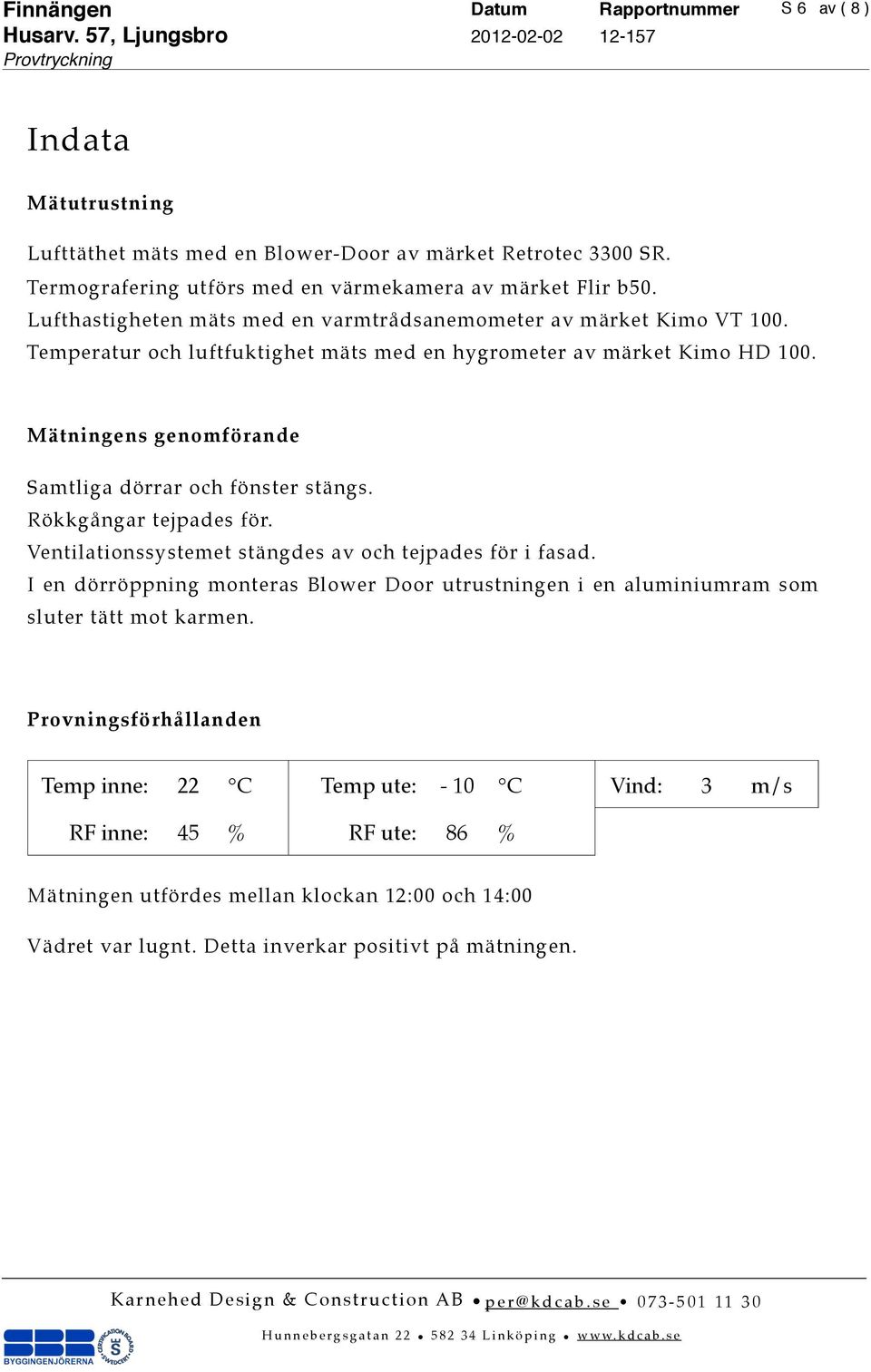

6 Finnängen Datum Rapportnummer S 6 av ( 8 ) Indata Mätutrustning Lufttäthet mäts med en Blower-Door av märket Retrotec 3300 SR. Termografering utförs med en värmekamera av märket Flir b50. Lufthastigheten mäts med en varmtrådsanemometer av märket Kimo VT 100. Temperatur och luftfuktighet mäts med en hygrometer av märket Kimo HD 100. Mätningens genomförande Samtliga dörrar och fönster stängs. Rökkgångar tejpades för. Ventilationssystemet stängdes av och tejpades för i fasad. I en dörröppning monteras Blower Door utrustningen i en aluminiumram som sluter tätt mot karmen. Provningsförhållanden Temp inne: 22 Temp ute: - 10 Vind: 3 m/s RF inne: 45 % RF ute: 86 % Mätningen utfördes mellan klockan 12:00 och 14:00 Vädret var lugnt. Detta inverkar positivt på mätningen.

7 Finnängen Datum Rapportnummer S 7 av ( 8 ) Resultat Nr: Aom = Askal = Atemp = Referensytor Area av klimatskal mot mark och uteluft: (Invändig yta mot kalla utrymmen, mark eller uteluft) Area av tak, vägg och golv som avgränsar den provtryckta volymen (Invändig yta mot alla angränsande utrymmen) Area av golvyta där temp > 10, förutom garagets yta. (Ytan av innerväggar, trappor, schakt odyl inräknas) 450 m m m 2 V = Invändig uppvärmd volym som provtrycks 750 m 3 m 3 Tryck l/s läckfaktor l/s/m 2 Aom läckfaktor l/s/m 2 Askal läckfaktor l/s/m 2 Atemp läckfaktor l/s/m 3 V u ö m cm 2 (Så här stort hål vid 10 Pa) 60 cm 2 (Så här stort hål vid 4 Pa)

8 Finnängen Datum Rapportnummer S 8 av ( 8 ) Lufttätheten jämfört mot målsättning Riktvärdet på lufttäthet vid nyproduktion ligger kring ett läckage av 0,8 liter per sekund och kvm omslutande area, A om vid 50 Pa tryckskillnad. Välisolerade passivhus eller lågenergihus bör ligga under 0,3 l/s/m 2 vid 50 Pa tryckskillnad. Riktvärde nyproduktion i BBR Original innan renovering Krav för passivhus Mätning nr Mätning nr ,80 2,90 0,30 0,15 0,18 luftläckage uppmätt i liter per sekund per omslutande area vid 50 Pascal tryckskillnad mellan inomhus och utomhus l/s/m l/s/m l/s/m l/s/m Linköping 2012 Civilingenjör Per Karnehed
