SeekTech SR-20-ledningssökare. Lokalisera nedgrävda ledningar snabbt, exakt och säkert. Hitta rätt. Snabbt! Vatten. Telefon. Kabel

Transkript

1 SeekTech SR-20-ledningssökare Lokalisera nedgrävda ledningar snabbt, exakt och säkert. Hitta rätt. Snabbt! El Kabel Vatten Gas Datakom Telefon

2 SeekTech SR-20-ledningssökare RIDGIDs sökare undanröjer tvivel och ger större säkerhet. För att göra livet enkelt behöver du rätt verktyg. Du behöver RIDGID! RIDGID Alla sökare borde vara så här bra! Ridge Tools nya serie av lokaliseringsutrustning uppfyller de lokaliseringsansvarigas allra tuffaste krav genom att tillhandahålla... Snabbhet Exakthet Säkerhet Presentation av RIDGIDs SeekTech SR-20-ledningssökare Avancerad processteknik i kombination med en innovativ kartdisplay ger dig möjlighet att hitta nedgrävda ledningar snabbt, exakt och säkert. SR-20 SR-20 ger: Avancerad teknik Rundstrålande antenner Innovativ signalbehandling Mer information Lättläst kartdisplay All information på en skärm... och allt detta i ett verktyg som man lätt lär sig använda.

3 Rundstrålande antenner De rundstrålande antennerna ger bättre produktivitet för den stora kartdisplayen. Tack vare antennerna kan du: hålla sökaren i vilken riktning som helst. spåra en ledning även om trafik eller andra hinder tvingar dig bort från ledningen. utföra induktiva och passiva svepningar från en valfri riktning. identifiera alla strömförande ledningar i ett område oavsett deras riktning. Exakthet Signalförvrängning kan uppkomma på platser med flera nedgrävda ledningar och i tätbebyggda områden, vilket kan göra det svårt att få en exakt lokalisering. Med SR-20 ser du snabbt förvrängningen och exaktheten förbättras med: pilar som visar riktningen samt visning av signalstyrkan och en närhetssignal för att kontrollera lokaliseringen. kontinuerlig visning av djupet och strömmen så att du kan kontrollera att du fortfarande befinner dig över den eftersökta ledningen. flera aktiva och avancerade passiva söklägen som ger dig möjlighet att skilja mellan den eftersökta ledningen och intilliggande ledningar. Aktiva och passiva söklägen FYRA aktiva spårningsfrekvenser i SR-20 ger den flexibilitet som krävs för att diagnostisera komplexa lokaliseringar. När de kombineras med passiva spårningsfrekvenser kan du hitta alla signaler som avges från metalledningar inom ett givet område. Fördelarna är tydliga: Det går att kontrollera lokaliseringen med hjälp av flera aktiva frekvenser. Det går att kontrollera lokaliseringar och hitta okända ledningar med hjälp av flera passiva lägen. Användaren kan effektivt svepa över ett område med utökade effekt- och radiolägen.

4 Fördelar med RIDGID SeekTech SeekTech SR-20 Traditionella sökare Display Kartdisplay Digital/analog Ledningsriktning Visas Visas ej Djup Kontinuerligt Tryck på en knapp Ström Automatiskt Tryck på en knapp Förvrängning Visas Visas ej Rundstrålande antenner Ja Nej All information som behövs På en skärm På flera skärmar Säkerhet Det kan bli dyrbart att missa ett mål. Med den information som SR-20 ger, i kombination med din egen expertis, kan du utföra svåra lokaliseringsarbeten och märka upp ledningar med stor säkerhet. Omedelbar feedback så att du kan avgöra om signalen är stark eller förvrängd. Hitta förgreningsledningar som kommer in från andra riktningar. Hitta ledningar som du inte visste fanns. Bättre information Ökad kunskap Större säkerhet! ST-305 Effekt RIDGIDs SeekTech-sändare Kombinera RIDGIDs SeekTech SR-20 med RIDGIDs SeekTech-sändare ST-305 eller ST-510 för att skapa ett komplett lokaliseringspaket. ST-305 och ST-510 överför en signal till en nedgrävd metalledning eller -kabel på ett av följande tre sätt: Genom direktanslutning med fastsatta klämmor. Genom induktion från den induktiva signalklämma som finns som tillval. Genom induktion från sändarens spolar. 5 W variabel effekt 3 frekvenser Snabbhet Ljudsignal bekräftar att kretsen är ok Flexibilitet Sänder två frekvenser samtidigt ST-510 Effekt 10 W variabel effekt 5 frekvenser Snabbhet LCD-skärm ger omedelbar visuell feedback om ledningsresistans, strömflöde och effekt Flexibilitet Två 15 m långa ledningskablar kan användas till att förlänga kablarna vid behov Induktiv signalklämma Passar runt ledningar på 100 mm Lysdioder bekräftar driften och att ringen stängts Kan förlängas genom att den monteras på en stång med 1/4 gängning

5 Kartdisplayen på SR-20 Visar all information som krävs för snabbare och effektivare lokalisering Att du förstår dig på lokaliseringssignalen är avgörande för att du ska kunna utföra arbetet snabbt, exakt och säkert. På SR-20 visas kontinuerligt fyra separata lokaliseringsindikatorer så att du: snabbt kan kontrollera om lokaliseringssignalen är stark. kan se förändringar i signalen från den eftersökta ledningen när de inträffar. kontinuerligt kan kontrollera lokaliseringens kvalitet.... och allt detta sker på en enda skärm. Snabbhet Den extra information som RIDGIDs sökare ger hjälper användarna att undanröja tvivel och ger större säkerhet under lokaliseringsarbetet. Ändringar i ledningsriktningen visas medan de sker. Maximal signal och pilar som visar riktningen åt vänster/höger visas kontinuerligt tillsammans med det aktuella djupet och strömmen. Extra ledningar som kommer från olika riktningar kan identifieras snabbt. Eftersökt ledning: visar lokalisering och riktning. Närhetssignal: maximeras när du är så nära den eftersökta ledningen som möjligt. Pilar som visar riktningen åt vänster/höger: leder dig över den eftersökta ledningen. Ström: visas kontinuerligt. Djup: visas kontinuerligt. Signalstyrka

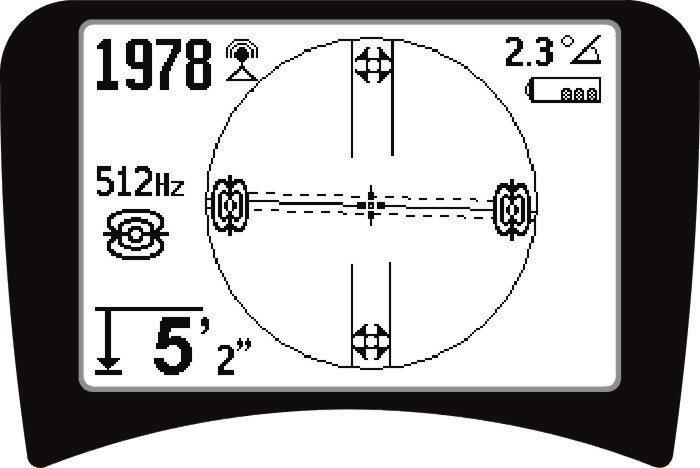

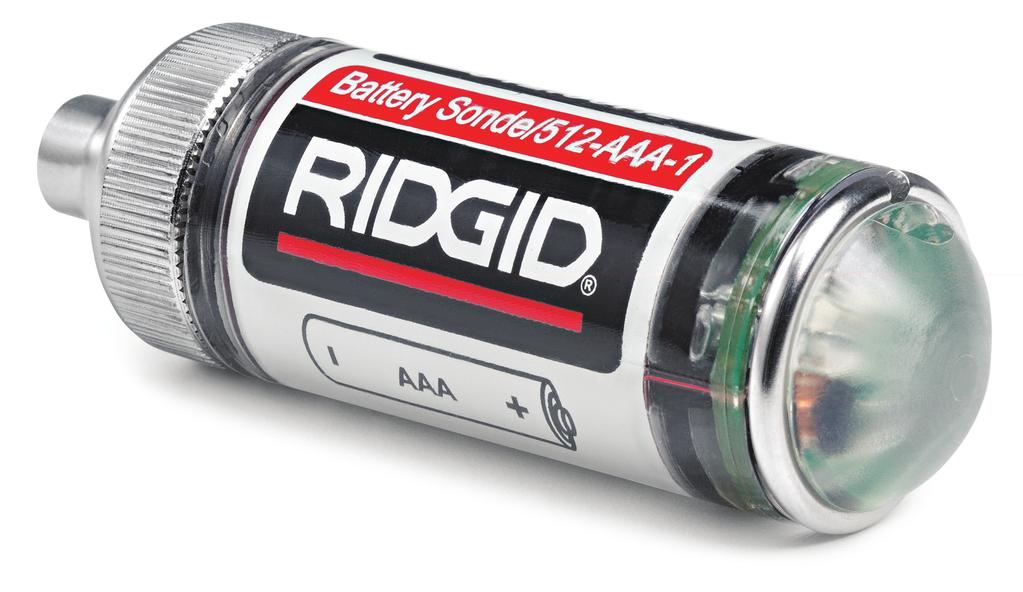

6 Specifikationer för SR-20 Vikt: Strömkälla: Lokaliseringsfrekvenser: 1,8 kg Batterier i storleken 4-C Aktiva lägen: Ledningsspårningsfrekvenser: 128 Hz, 1 khz, 8 khz och 33 khz Passiva lägen: Effekt 50/60 Hz; Radio 4 15 khz och khz Sondlägen: 16 Hz, 512 Hz, 640 Hz, 16 khz och 33 khz Specifikationer för sändaren Specifikationer för ST-305 Frekvenser: Uteffekt: Utdata: Vikt: Maximal spänning i öppen krets: Strömkälla: 1 khz, 8kHz och 33 khz 5 W, variabel Två valfria frekvenser 1,1 kg 240 VAC, 50/60 Hz Batterier i storleken 6-C Specifikationer för ST-510 Frekvenser: Uteffekt: Display: Vikt: Maximal spänning i öppen krets: Strömkälla: 128 Hz, 1 khz, 8 khz, 33 khz och 93 khz 10 W, variabel LCD 4,0 kg 240 VAC, 50/60 Hz Batterier i storleken 8-D Beställningsinformation Kat.nr Beskrivning Vikt SeekTech SR-20-ledningssökare SeekTech ST-305-sändare (5 W) SeekTech ST-510-sändare (10 W) Induktiv signalklämma 1,8 kg 1,1 kg 4,0 kg 1,1 kg Sondlokalisering Med hjälp av SR-20 kan du lätt hitta en sond. Enheten kan spåra sonder på 16 Hz, 512 Hz, 640 Hz, 16 khz och 33 khz. Fjärrsond Kat.nr Maximera bara antalet på skärmen. K o n t a k t a R i d g e To o l o m d u v i l l v e t a m e r e l l e r b o k a i n e n d e m o n s t r a t i o n. Ridge Tool UK Arden Press House Pixmore Avenue Letchworth Herts SG6 1LH Storbritannien Tfn: 0044 (0) Fax: 0044 (0) info.uk@ridgid.com
