Beställare. Nils Ingvarson/ Ola Svensson. Kontrollerad: Rev. nr Revision Datum. 1 Rapport Utkast
|
|
- Helena Lundberg
- för 8 år sedan
- Visningar:
Transkript
1 Kriegers Flak Marin bottenundersökning Beställare Rapport Skriven av : Kontrollerad: Godkänd: Nils Ingvarson/ Ola Svensson Ola Oskarsson Sign Rev. nr Revision Datum 1 Rapport Utkast Producerad av: Byggnad 84, Nya Varvet, SE Västra Frölunda, Sweden Tel.: +46 (0) Fax: +46 (0) info@mmtab.se Sida 1 av 32
2 INNEHÅLL 1 Introduktion Projektinformation Huvudaktiviteter Översiktskarta Nomenklatur Vindparksområde Förkortningar 7 2 Summering av mätuppdraget Aktivitetstabell Tillstånd Mobilisering, kalibrering och funktionstester Fältmätning Offshore- och nearshore-instrumentering Mätutrustning och fartyg Processering Geodetiska Parametrar Dokumentation and QA/QC 12 3 Kartor Kartproduktion Kartbeskrivning 13 4 Resultat Batymetri Side scan sonar data Objektlista Penetrerande ekolod Kabelkorsningar Landfäste Skåre Vrak Övriga observationer Tidigare undersökningar 31 5 Rapportens syfte och rekommendationer Rapportens syfte: Rekommendationer 31 6 Positionslistor Kabelrutt Positionslista (Huvudalternativet) Kabelrutt Positionslista (Östra alternativet) 32 Sida 2 av 32
3 1 Introduktion 1.1 Projektinformation Projekt: Bottenundersökning Kriegers Flak och anslutande kabelsträckning MMT Projekt nr.: Mätuppdrag: Batymetri and geofysik Syfte: Underlag för planering och MKB Område: Kriegers Flak, Sverige Kund: Kundrepresentant: Thomas Stalin Mätperiod: till Mätfartyg: MV Triad och Ping MMT VD: MMT Projektledare: Surveyansvarig: Rapportering: QA/QC check: Ola Oskarsson Nils Ingvarson Håkan Sundin Ola Svensson Olof Nilsson Kontaktinformation: Byggnad 84 Nya Varvet S Västra Frölunda Sverige Tel Fax: Kontor e-post Kontaktinformation: Artillerigatan Stockholm Tel växel +46 (0) Direkt +46 (0) (Kontaktperson Thomas Stalin) Sida 3 av 32
4 1.2 Huvudaktiviteter kontrakterades i oktober 2004 för att utföra kompletterande batymetriska och geofysiska bottenundersökningar i samband med den planerade etableringen av vindkraftverk vid den svenska delen av Kriegers Flak. Uppdraget syftade till att ta fram ett material för kartering av botten från land och ut till den planerade parken. Uppdraget bestod av följande delar: Mäta upp två alternativa landfästen samt en anslutande ca 250 m bred korridor ut till Kriegers Flak. Kompletterande mätningar inom det planerade vindparksområdet ingick också. Vid vattendjup > 6 meter utfördes mätningen med MV Triad under ett dygn mellan den 1:e och 2:a november. Den anslutande kabelsträckningen från land och ut till Kriegers Flak samt huvudlinjen i området mättes upp med 2 parallella linjer med ett linjeavstånd på 75 meter. Övriga linjer i området mättes med en linje. Vattendjup mellan 2 och 6 meter mättes upp med Ping dagtid den 31 oktober och den 2 november. Vattendjup < 2 meter inspekterades från en öppen gummibåt och botten dokumenterades med hjälp av undervattenskamera. Sida 4 av 32
5 1.3 Översiktskarta Översikt av området från land ut till vindparksområdet Sida 5 av 32
6 1.4 Nomenklatur Vindparksområde Huvudalternativ Option 1 Linje K1 Linje K5 Linje K2 Linje K3 Linje K4 Huvudalternativ Option 1 Linje 1 Linje 2 Linje 3 Linje 4 Linje 5 Kabelsträckning Alternativ kabelsträckning mellan transformatorerna Tvärgående linje med huvudsyfte att dokumentera den stratigrafiska utbredningen av sedimentlagren. Transekt genom ej tidigare undersökta, planerade vindturbinsstationer. Extra linje, ytterligare dokumentera bottensituationen i området. Tvärgående linje med huvudsyfte att dokumentera den stratigrafiska utbredningen av sedimentlagren. Linje för att ytterligare dokumentera bottensituationen i området. Sida 6 av 32
7 1.5 Förkortningar Följande förkortningar används i rapport och kartor AC Alter Course Point - Kursändringspunkt, används i rutter CH Chirp Sub-bottom Profiler - Penetrerande ekolod GGMM.mmm Grader, Minut och del av minut. Används för att definiera hur koordinater i Latitud och longitud anges DGPS Differential Global Positioning System KP Kilometerpunkt. Anges som kilometervärde relaterat till mätcentrumlinje MMT QA Quality Assurance-Kvalitetssäkring QC Quality Control-Kvalitetskontroll RPL Route Plan List - Kabelsträckning, koordinatlista MV Motor Vessel SBP Sub Bottom Profiler - Penetrerande ekolod SSS Side Scan Sonar Sidotittande sonar UTM Universal Transverse Mercator projektion WGS84 World Geodetic System of 1984 Sida 7 av 32

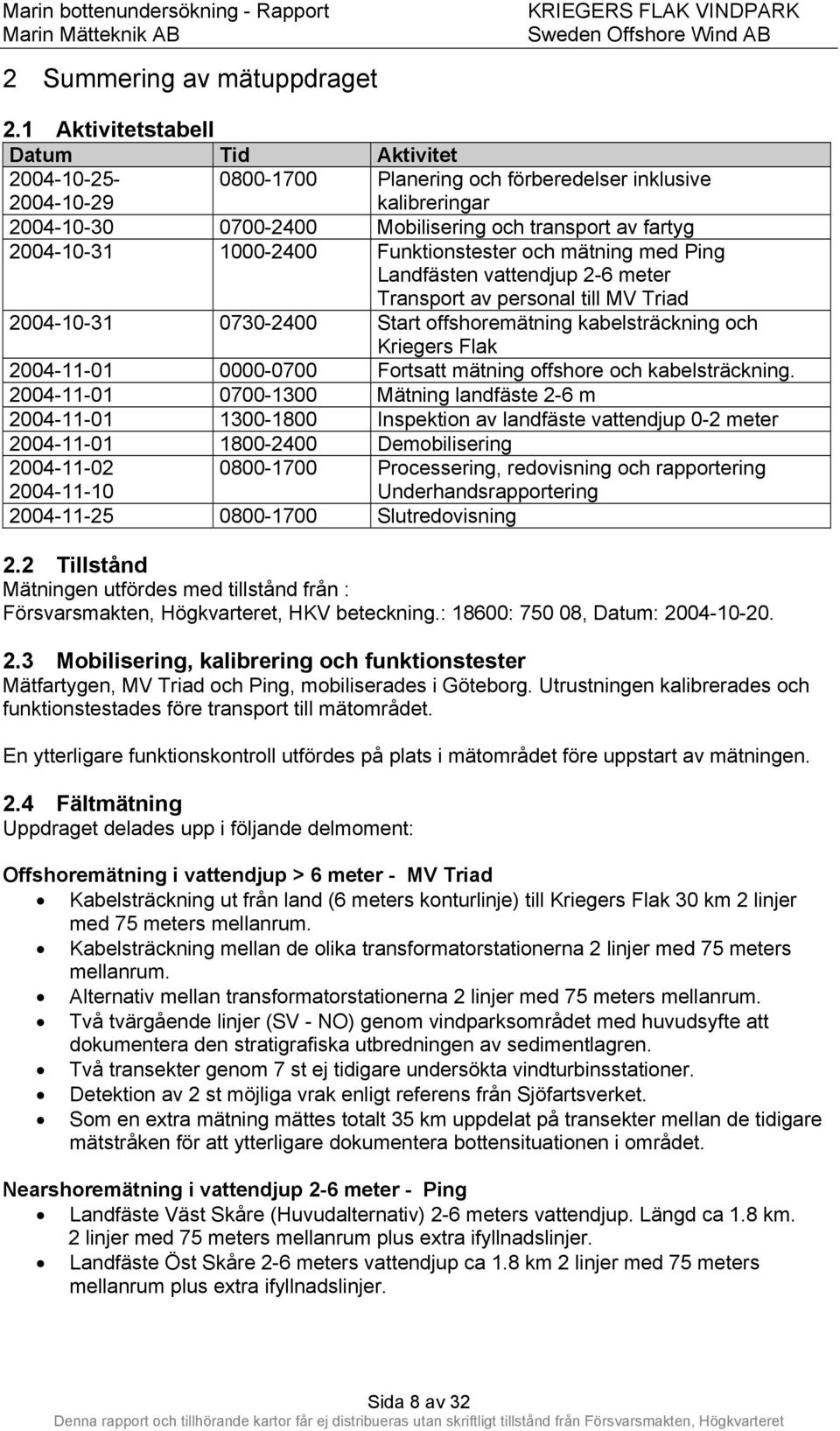

8 2 Summering av mätuppdraget 2.1 Aktivitetstabell Datum Tid Aktivitet Planering och förberedelser inklusive kalibreringar Mobilisering och transport av fartyg Funktionstester och mätning med Ping Landfästen vattendjup 2-6 meter Transport av personal till MV Triad Start offshoremätning kabelsträckning och Kriegers Flak Fortsatt mätning offshore och kabelsträckning Mätning landfäste 2-6 m Inspektion av landfäste vattendjup 0-2 meter Demobilisering Processering, redovisning och rapportering Underhandsrapportering Slutredovisning 2.2 Tillstånd Mätningen utfördes med tillstånd från : Försvarsmakten, Högkvarteret, HKV beteckning.: 18600: , Datum: Mobilisering, kalibrering och funktionstester Mätfartygen, MV Triad och Ping, mobiliserades i Göteborg. Utrustningen kalibrerades och funktionstestades före transport till mätområdet. En ytterligare funktionskontroll utfördes på plats i mätområdet före uppstart av mätningen. 2.4 Fältmätning Uppdraget delades upp i följande delmoment: Offshoremätning i vattendjup > 6 meter - MV Triad Kabelsträckning ut från land (6 meters konturlinje) till Kriegers Flak 30 km 2 linjer med 75 meters mellanrum. Kabelsträckning mellan de olika transformatorstationerna 2 linjer med 75 meters mellanrum. Alternativ mellan transformatorstationerna 2 linjer med 75 meters mellanrum. Två tvärgående linjer (SV - NO) genom vindparksområdet med huvudsyfte att dokumentera den stratigrafiska utbredningen av sedimentlagren. Två transekter genom 7 st ej tidigare undersökta vindturbinsstationer. Detektion av 2 st möjliga vrak enligt referens från Sjöfartsverket. Som en extra mätning mättes totalt 35 km uppdelat på transekter mellan de tidigare mätstråken för att ytterligare dokumentera bottensituationen i området. Nearshoremätning i vattendjup 2-6 meter - Ping Landfäste Väst Skåre (Huvudalternativ) 2-6 meters vattendjup. Längd ca 1.8 km. 2 linjer med 75 meters mellanrum plus extra ifyllnadslinjer. Landfäste Öst Skåre 2-6 meters vattendjup ca 1.8 km 2 linjer med 75 meters mellanrum plus extra ifyllnadslinjer. Sida 8 av 32
9 Landfäste vattendjup 0-2 meter. Undervattenskamera. Landfäste Väst Skåre (Huvudalternativ). Inspektion med undervattenskamera längs botten ca 130 m. Landfäste Öst Skåre. Inspektion med undervattenskamera längs botten ca 100 m. 2.5 Offshore- och nearshore-instrumentering Mätfartygen MV Triad och Ping är utrustade med likvärdig huvudinstrumentering, som möjliggjorde heltäckande batymetrisk och geofysisk mätning. Sammanfattningsvis utfördes mätningen i vattendjup > 2 meter enligt: Sidotittande sonar Sidotittande sonar används för att detektera typ och storlek på naturliga och icke naturliga bottenfenomen. Instrumentet används även för identifiering och klassificering av olika bottensediment. Under projektet användes Edgetech DF1000, sidotittande sonar med två frekvenser (100/500 khz). En spännvidd på 75 m på varje sida resulterade i en 150 m bred täckning på varje körd linje Penetrerande ekolod - Chirp Chirpen används för att penetrera de övre lagren under havsbottnen. Chirp-systemet tillhandahåller en hög upplösning men har en begränsad penetration i grövre sediment (sand, grus, sten). Under projektet användes Benthos Chirp II och Datasonics Chirp CAP6000, två penetrerande ekolodsystem med två frekvenser (2 7 khz and khz). Chirpen monterades i samma fisk som den sidotittande sonaren på MV Triad. ( Fisken till vänster i bilden.) Multistråle-ekolod Ett multistråle-ekolod används för att inhämta djupdata i en bred korridor. Under projektet användes EM1002 och EM3000, två multistråle-ekolodsystem från Simrad. Systemet har 128 respektive 256 strålar som spelar in data simultant. Systemen är skrovmonterade på respektive fartyg. Ljudhastighetsprofiler mättes med AML SVP-16 vid regelbundna intervall för att erhålla korrekta djupdata. Totalt togs 16 ljudhastighetsprofiler under projektet Positionering Mätoperationen utfördes med MMT ARON navigationssystem för hantering av positionsdata och som ett interface mot mätinstrumenten till huvuddatorn. Två separata DGPS-system användes simultant. Sida 9 av 32
10 2.6 Mätutrustning och fartyg MV Triad Fartyg MV Triad Call Sign: SMRJ Längd 26 m Bredd 7 m Djupgående 3 m BrT 148 Positionering Ashtech GG24. (GPS/Glonass) GPS positionering Trimble 4000 SiDS GPS positionering Gyro Robertson RGC11 Aron2000 navigationssystem Undervattenspositionering Simrad HPR410 Ljudhastighetsmätare AML SVP 16 Batymetri Multistråle-ekolod - Simrad Multibeam EM 1002 dual head 95 khz Rörelsekompensator Motion Reference Unit Seatex MRU 5 Hårdvara 2 Sun Ultra 5 work stations Mjukvara Simrad Merlin visualisering och datainsamlingsprogram Mjukvara Cfloor Geofysik Peneterande ekolod Sub-bottom profiler: Benthos chirp II, dubbelt frekvenssvep Side scan sonar Edgetech DF 1000 dubbel frekvens 100/500 khz Geophysical softwares Triton ISIS, DelphMap, DelphSeismic Sida 10 av 32
11 2.6.2 Mätfartyg Ping Skrov Vikt Längd Djupgående Motorer Fart/Mätfart Aluminium 2600 kgs 7.30 m 0.5 m 2 x Iveco 82 HP 20 / 2-10 knots Batymetri: Multistråle-ekolod: Simrad EM 3000, dual head 300 khz, 256 strålar Rörelsekompensator: MRU Kursdata: Gyro HS50 Ljudhastighetsmätare: AML SVP Positionering Positionering: GPS Navigationssystem: ARON 2000 / Transas Geofysik: Sidotittande bottensonar (Side scan sonar) Edgetech DF 1000 tvåfrekvens 100/500 khz Penetrerande ekolod: Datasonics Chirp CAP6000 Geofysisk mjukvara Triton ISIS 2.7 Processering Kvalitetskontroll utfördes på båten. Efterprocessering och kartproduktion genomfördes på MMT:s kontor efter mätningens slut. Surveyrum på MV Triad. Sida 11 av 32
12 2.8 Geodetiska Parametrar Projektion: UTM 33 Ellipsoid: WGS84 Geodetiskt datum: WGS84 Avplattning: 1/ Halva storaxeln: Excentricitetskvadraten: Skalreduktionsfaktor: Östligt tillägg: m Nordligt tillägg: 0 m Latitud för origo: 0 N Medelmeridian: 15 E Höjdsystem Medelvattenyta (MVY) Referensdata hämtade från SMHI:s station Skanör. 2.9 Dokumentation and QA/QC All projektrelaterad information dokumenteras och sparas på server enligt Marin Mätteknik AB:s kvalitetssystem. Sida 12 av 32
13 3 Kartor 3.1 Kartproduktion Nedanstående kartor har producerats och följer med i leveransen: Nr Kartnamn Skala Hor. /Vert. Revision 001 Landfästeskarta, alignmentkarta och 1: :400, 1: nord-upp-karta 002 Alignmentkarta 1: : Alignmentkarta 1: : Alignmentkarta 1: : Ytkarta vindparksområdet 1: Profilkarta 1: : Översikt 1: Kartbeskrivning I detta projekt är MMTs kartor uppdelade i 3 typer: MMT Alignmentkarta (Kabelsträckningen). Landfästeskarta och ytkarta (Området närmast land samt översiktskarta över vindkraftsparken). Profilkarta (Redovisar profiler från sista delen av kabelsträckningen (KP ), den nya Transekten och de två korslinjerna MMT Alignmentkarta Kartan är uppdelad i sektioner för att kunna redovisa all insamlad information från ett löpande segment i samma kartblad. Alla sektionerna är relaterade till ett kilometersystem (Kp) med KP 0 placerat i den teoretiska landfästespunkten för huvudalternativet (Väst Skåre). Sektionerna är: Batymetri Ytgeologi, detekterade objekt samt sjökortsinformation Bottenklassificering Spolindex (Ett index framtaget av MMT för att underlätta bedömningen av spolbarheten i sedimenten inför kabelinstallationen) Profil med vattendjup och sedimentmäktigheter Tom sektion för framtida dokumentation av djup till nedspolad kabel Ytkartor Ytkartor presenteras för vindkraftsområdet samt den inre delen närmast land enligt följande: 1. Batymetri. I denna karta redovisas en grid av de uppmätta vattendjupen som konturlinjer med 1 meters intervall och färgkodning med två meters intervall. 2. Ytgeologi. I denna karta presenteras de olika sedimentens utbredning med färgade polygoner. Detekterade objekt och delar av sjökortsinformation är inlagd. I denna karta finns även data från en tidigare undersökning inlagd. Den ytgeologiska indelningen är uppdelad i följande indelning: Silt/Finsand Mellan till grov sand Grus och sten Sida 13 av 32
14 Diamikton Morän Dessutom finns indelningar för sandripplar och block på annat sediment än morän, diamikton och grus Profilkartor Dessa kartor presenterar profiler med vattendjup och sedimentmäktigheter. Följande reflektorer: Bottenprofilen med data från multistråle-ekolodet Underliggande reflektorer Överytan vid gasförekomster i sedimenten Sida 14 av 32
15 4 Resultat 4.1 Batymetri Kabelsträckning Från strandkanten vid landfästet på huvudalternativet ut till KP 0.5 är bottenytan lätt kuperad och vattendjupet blir sakta större. Vid KP 0.5 grundar det upp vid en liten rygg för att sedan bli djupare igen vid en sluttning. Lutningsgraden på sluttningen är ca 2.5 grader. Mellan KP 0.6 och 1.3 är bottenytan lätt ondulerande men går mot ökande vattendjup, ca 8 m. Efter KP 1.3 ökar vattendjupet i en konstant svag sluttning ut till KP 4.7 där vattendjupet minskar marginellt. Efter denna terrass fortsätter den svaga sluttningen ut till KP 12.7 där vattendjupet är ca 32 m. Mellan KP 12.7 och 17.3 är havsbotten ondulerande i svaga sluttningar med en djupvariation på ca 2 m som mest. Vid KP 17.3 är vattendjupet ca 33 m. Efter denna KPannotering så minskar vattendjupet sakta igen till KP Intervallet kännetecknas av svagt ondulerande bottenform. Djupet vid KP 22.7 är ca 29 m. Härifrån till slutet av kabelsträckningen ökar djupen igen i samma ondulerande stil. Det största vattendjupet längs sträckningen återfinns vid KP 28.4 där vattendjupet är ca 38 m. Bottenytan från strandkanten vid det alternativa östra landfästet (B) ut till huvudalternativet, kännetecknas av en kuperad botten med ett ökande vattendjup. Vid KP 0.7 återfinns en brantare sluttning (lutningsgrad ca 2.7 grader) där djupet går från 4 till 7 m. Vindparksområdet Vindparksområdet karaktäriseras av relativt branta sluttningar upp från större djup till grundflaket Kriegers Flak. Djupen skiftar från ca m till runt ca 20 m. Generellt så är norra delen av den uppmätta delen av Kriegers Flak mer kuperat än den södra delen. Det grundaste djupet uppmätt på Flaket är 17 m. Sida 15 av 32
16 4.2 Side scan sonar data Kabelsträckning (från land ut till vindparken) KP start KP stopp Sedimenttyp Kommentar Grus och sten Tolkat från UVkamera Silt/finsand med ripplar Tolkat från UVkamera Morän Blockrik Diamikton* Osorterat material, lokala block Grus och sten Diamikton* Osorterat material, lokala block Mellan till grov sand Kanal med mellan till grov sand Diamikton* Osorterat material, lokala block Silt/finsand Grus och sten Silt/finsand Grus och sten Silt/finsand Mellan till grov sand Lokalt grövre sten Silt/finsand Mellan till grov sand Lokalt grövre sten Silt/finsand Lokalt grövre sten. Fåtal trålspår Mellansand till grus Lokalt grövre sten. Fåtal trålspår Morän Mindre moränrygg Mellan till grov sand Lokalt grövre sten Silt/finsand Diamikton* Osorterat material, lokala block Silt/finsand Diamikton* Osorterat material, lokala block Silt/finsand Fåtal trålspår Morän Relativt blockrik, dock ej större blockstorlek Silt/finsand Morän Relativt blockrik, dock ej större blockstorlek Silt/finsand Morän Relativt blockrik, dock ej större blockstorlek Silt/finsand Morän Relativt blockrik, dock ej större blockstorlek Silt/finsand Silt/finsand med ripplar Avstånd 0.8 m Sida 16 av 32
17 KP start KP stopp Sedimenttyp Kommentar Morän Relativt blockrik, dock ej större blockstorlek Silt/finsand med ripplar Avstånd 0.8 m Morän Relativt blockrik, dock ej större blockstorlek Morän med frekvent förekommande block alternerande med områden med silt/finsand med ripplar Relativt blockrik, dock ej större blockstorlek. Avstånd ripplar 0.8 m Silt/finsand Mellan till grov sand Silt/finsand Morän Blockrik Diamikton* Relaterat osorterat material, grov sten och block Silt/finsand Mellan till grov sand Silt/finsand Mellan till grov sand Diamikton* Relaterat osorterat material, grov sten och block Mellan till grov sand Diamikton* Relaterat osorterat material, grov sten och block Silt/finsand Morän Blockrik Silt/finsand Silt/finsand Flertalet sten och block Silt/finsand Antydan till rippelstrukturer i slutet av intervallet Mellan till grov sand Flertalet sten och block Silt/finsand - *Diamikton används som samlingsnamn för beskrivning av blandsediment, ofta moränlikt, mestadels grovt sediment med block och sten men kan innehålla alla fraktioner samt torv Alternativt landfäste B KP start KP stopp Sedimenttyp Kommentar Silt/finsand med ripplar Tolkat från UVkamera Morän Blockrik Sida 17 av 32
18 4.2.3 Vindparksområdet Geologin i vindkraftsområdet karaktäriseras av finare sediment i nordväst. Här är till största del silt/finsand avsatt. I den norra delen av denna del återfinns en del sten och block i ytan på silt/finsanden. Längre sydost på flaket är grövre sediment avsatt. Morän är frekvent i dagen och blockfrekvensen är hög. Finare sediment såsom silt och sand återfinns som kanaler eller större sammansatta områden i moränen eller diamiktonen. Allra längst sydost börjar sedimenten bli finare igen. Liksom i den norra delen av området så finns även här en del sten och block i ytan Översikt geologisk indelning Klass Bild Akustisk beskrivning Tolkning A Hög akustisk reflektivitet, grov Morän med hög blockfrekvens. textur med flertal punktreflektorer med tillhörande skugga. B Hög akustisk reflektivitet, grov textur med punktreflektorer med tillhörande skugga. Blandade sediment, mestadels grova, delvis med sten och block.(kan innehålla lager av sand, grus, lera och torv.) C Medelhög akustisk reflektivitet med delvis kornig till kornig textur. Punktreflektorer med ingen eller med associerad skugga. Grus och sten. Enstaka block. D Medelhög akustisk reflektivitet med delvis kornig till korning textur. Delvis små punktreflektorer med ingen eller med associerad skugga. Mellan till grov sand. E Medelhög akustisk reflektivitet med delvis kornig till kornig textur. Silt och finsand. Sida 18 av 32
19 4.3 Objektlista Koordinater i WGS84 UTM Kabelsträckning ID Easting Northing KP Avstånd Längd Bredd Höjd Kommentar (m) (m) (km) (m) (m) (m) (m) Objekt eller tre block Litet objekt Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Objekt eller block Långt smalt objekt. Kabelstump eller rör? Objekt eller två stora block Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Långt diffust objekt. Ingen skugga Långt diffust objekt. Ingen skugga Stort block eller objekt Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller rör? Långt smalt objekt. Kabelstump eller Sida 19 av 32
20 ID Easting (m) Northing (m) KP (km) Avstånd (m) Längd (m) Bredd (m) Höjd (m) Kommentar rör? Långt diffust objekt. Ingen skugga Diffust långt objekt. Långt ut på rangen svår tolkat Alternativt Landfäste B ID Easting Northing KP Avstånd Längd Bredd Höjd Kommentar (m) (m) (km) (m) (m) (m) (m) Stort block eller objekt Vindparksområde ID Easting Northing KP Avstånd Längd Bredd Höjd Kommentar (m) (m) (km) (m) (m) (m) (m) Objekt eller block Objekt eller block Objekt eller ansamling block Långt smalt objekt. Kabelstump eller rör? Mast eller annat vrakföremål Vrak Sida 20 av 32
21 4.3.4 Bilder på Side scan sonar -kontakter Sida 21 av 32
22 (se kap 4.5 för detaljer) Sida 22 av 32
23 4.4 Penetrerande ekolod Det penetrerande ekolodet har används till att detektera de underliggande sedimentlagren. I de fall där morän redovisas med en övre reflektor har ingen ytterligare penetration genom moränen uppnåtts. Detta gör att moränens mäktighet och djup till berg inte kunnat bestämmas Kabelsträckning KP start KP stopp Sedimenttyp Kommentar Se landfästeskommentarer Morän med block och sten. Djup till berg ej fastställt* Sand och grus med block och sten. Bitvis lösare lager, gradvis övergång till den underliggande moränen Morän med block och sten. Djup till berg ej fastställt* Ytlager med silt och sand, med mäktighet upp till 2 meter, överlagrar den underliggande moränen Morän med block och sten. Djup till berg ej fastställt* Övre enhet med sand och silt. I ytan delvis grus och sten. Den underliggande moränen återfinns nära ytan Ytenhet dominerad av lera delvis silt. Varierande mäktighet 2-6 meter. Tunt ytlager med silt och finsand. Morän underlagrar dessa enheter Ytenhet dominerad av lera delvis silt. Varierande mäktighet meter. Tunt ytlager med silt och finsand. Bitvis områden med grov sand, grus, sten och block. Morän underlagrar dessa enheter. Moränen återfinns i bottenytan vid Kp Ytlager med sand och silt avsatt ovanpå lager med sand och bitvis lera. Den underliggande moränens överyta är ej detekterad Övre lager med sand bitvis inslag av lera. Moränens överyta återfinns från 4 meter ner men närmar sig gradvis bottenytan vid KP Övre enhet med blandade sediment inklusive block Mäktigheten varierar mellan 0-6 meter. Den underliggande moränen återfinns i eller nära bottenytan i början och slutet på intervallet Morän dominerar den övre delen av substratan, bitvis återfinns tunna ytlager med sand Djup till berg ej fastställt* Djup till berg ej fastställt* Det akustiska resultatet indikerar att ytlagret delvis är mobilt Djup till berg ej fastställt* Data indikerar att även översta enheten kan innehålla block. Djup till berg ej fastställt* Djup till berg ej fastställt Sand dominerar den övre enheten, bitvis inblandning av grövre sediment. Block och sten delvis detekterat i ytan. Inga tydliga indikationer från underliggande lager Övre lager med lera. Varierande mäktighet. Data indikerar att den Sida 23 av 32
24 KP start KP stopp Sedimenttyp Kommentar En djupare kanalifyllnad med lera vid Kp En underliggande enhet med grova sediment återfinns bitvis nära ytan Grova sediment sand och grus dominerar den övre delen av substratan, bitvis återfinns tunna ytlager med sand. övre lerenheten kan innehålla block. Djup till berg ej fastställt *Djupet till berg har inte fastställts. I vissa delar kan den angivna moränen vara ett tunt lager som då överlagrar den underliggande berggrunden. Dock har ingen indikation på berg i bottenytan förekommit i det undersökta området Vindparksområdet MMT har använt ett penetrerande ekolod av typen Bentos Chirp II med ett frekvensintervall mellan 2-20 khz med hög upplösning i den övre delen av sedimenten. Den tyska undersökningen har använt ett mer lågfrekvent system vilket ger bättre penetration ned i sedimenten. MMT:s resultat presenteras i denna rapport med tillhörande kartor. De undersökta profilerna redovisar en dominerande morän som sannolikt bitvis är omarbetad. I vissa delar finns indikationer på att flera moräner avsatta vid olika stadier är överlagrade på varandra. Moränen är dominerande i dagen i den östra delen av området. I den västra delen av området och norr om Flaket återfinns andra ytlager överlagrandes moränen med varierande innehåll som sand och silt eller lerfickor. Mäktigheten på dessa lager varierar mellan tunna < 0.5 meter till 4-5 meter. Djup till berg har inte kunnat fastställas med använd utrustning Exempel på chirpdata från området Data i bilden redovisar den akustiska visualiseringen från det penetrerande ekolodet. De röda markeringarna är separerade med 10 meter. Sida 24 av 32
25 4.5 Kabelkorsningar Kabelsträckning Koordinater i WGS84, UTM Zon 33 Position på estimerad korsningspunkt Namn Typ Easting Northing Latitud Longitud KP Detekterad av Ägare Trelleborg º21.339' 13º02.609' 2.56 Digitalt sjökort - -? Okänd º19.579' 13º02.609' 5.81 Från SSS - Kabel º15.865' 13º02.608' Från SSS - eller trålspår Kabel º15.826' 13º02.608' Från SSS - eller trålspår Denmark º12.103' 13º02.608' Digitalt sjökort - Bornholm Kabel eller trålspår º11.804' 13º02.608' Digitalt sjökort - DK- Russia 1 Rödvig- Rönne Tele kabel Tele kabel º10.760' 13º02.608' Digitalt sjökort Telecom Denmark A/S, Danmark º09.838' 13º02.608' Digitalt sjökort KTAS Danmark Vindparksområde Koordinater i WGS84, UTM Zon 33 Position på estimerad korsningspunkt Namn Typ Easting Northing Latitud Longitud KP Detekterad av Ägare GS2 Kabel eller trålspår Tele kabel Ev. GS º04.576' 55º05.112' 55º02.411' 55º01.865' 13º09.892' 13º09.540' 13º10.582' 13º10.575' 0.81-K K K K5 Digitalt sjökort Digitalt sjökort Digitalt sjökort Digitalt sjökort º02.590' 13º10.286' K5 Från SSS - I området längs transekten K2 detekterades ytterligare en kabel med side scan sonaren inom Kp intervallet 1.8 och Sida 25 av 32
26 4.6 Landfäste Skåre Två landfästen inspekterades: Ett huvudalternativ strax väster om orten Skåre. Alternativ B strax öster om orten Skåre. Inspektionen utfördes från ca 2 meters vattendjup och in till stranden. Bottnen dokumenterades med en digital videokamera och körningen med GPS. Data från körningen lagrades digitalt och finns bifogad på DVD. Ingen provtagning eller detaljerad inmätning av landfästespunkten utfördes. Några exempel från datan redovisas nedan. Västra LF. Tång och alg Västra LF Ålgräs Västra LF Stort beväxt block Västra LF Övertäckta block Östra LF Sandripplar Västra LF Tång skalgrus Huvudalternativ (väst) Huvudalternativet är beläget på en öppen strand dominerad av en kortare sandstrand, nu överlagrad med uppspolad tång. Bakre delen av stranden är gräsbevuxen. De första hundra metrarna ut från land innehåller flera synliga block i vattenytan nära kabelsträckningen. Kp Bottenyta Sand, grus, sten. Enstaka block med en diameter på ca meter. Blocken delvis synliga i ytan Snabb övergång till dominerande sand med inslag av grus och sten Södra delen blockrik morän. Blocken har en diameter på ca meter. Sedan gradvis minskande frekvens mot norr till sand och grus Dominerande sten och grus med inslag av block. Blocken har en diameter på ca centimeter Dominerande sten och grus. Sida 26 av 32
27 Bilden tagen in mot landfästet. Vy från landfästespunkten. Flera större block är synliga i vattenytan och även förekommande under vattenytan. Sida 27 av 32
28 4.6.2 Alternativ B (Östra) Huvudalternativet är beläget på en öppen strand dominerad av en kortare sandstrand, nu överlagrad med uppspolad tång. Bakre delen av stranden är gräsbevuxen. Kp Bottenyta Sand Sten, grus och enstaka block mindre än 30 cm i diameter Sida 28 av 32
29 4.7 Vrak Inom uppdraget ingick att undersöka och positionera två möjliga vrak varav ett som redan identifierats av Sjöfartsverket. De angivna positionerna avsöktes med side scan sonar inom en minimiradie på 500 meter. Den södra positionen av de två gav ingen indikation. Botten är ojämn med moränryggar och flera mindre lokala variationer Vrak 1 (Norra) WGS84 UTM33 Easting (m) Northing (m) Latitud GGMM.mmm Longitud GGMM.mmm Centrum º05.279' 13º11.121' För º05.275' 13º11.117' Akter º05.284' 13º11.127' Approximerad Längd ca 18 m Bredd ca 5 m Höjd ca 1-4 m (varierande) Översikt över området. Bilden visar ca 150 meter av havsbotten från vänster till höger. Delar som kan tillhöra vraket syns inom en radie på ca meter från vrakets mittpunkt. I Sida 29 av 32
30 4.7.2 Vrak 2 (Södra) Detaljbild från Side scan sonaren på vraket. Översikt av området. Bottnen består av mindre moränryggar och silt till finsand. Inget vrak detekterat. Resultatet visar att vrakindikationen kan vara en del av den kuperade moränytan. Sida 30 av 32
31 4.8 Övriga observationer Fiskeriaktiviteter på och norr om Kriegers Flak var intensiva, mestadels med flyttrål. 4.9 Tidigare undersökningar Inom projektet ingår ett flertal undersökningar. I och med MMT:s nu utförda undersökning skall nämnas att denna geofysiska kartering är utförd längs utvalda stråk (ca meter breda) mellan redan mätta stråk från en tidigare tysk undersökning. Resultatet från dessa mätningar redovisas tillsammans med MMT:s resultat i kartorna. Den geofysiska mätningen av kabelsträckningen ut från land till vindkraftsparken har utförts endast av MMT AB. 5 Rapportens syfte och rekommendationer 5.1 Rapportens syfte: Denna rapport med tillhörande kartmaterial avser att redovisa en detaljerad beskrivning med avseende på batymetri och bottenförhållanden i den översta delen av sedimenten, dels längs den planerade kabelsträckningen från land, dels i transekter i vindparksområdet. I vindparksområdet kompletteras den insamlade informationen med tolkningar av tidigare insamlad botteninformation. Resultaten är avsedda att användas som en del i de förstudier som utförs för den planerade byggnationen av vindkraftparken. Resultaten från kabelsträckningen ger en uppfattning om bottenförhållanden för planering av installation av kabeln och en översikt av bottenförhållanden i vindparksområdet. Resultaten skall inte betraktas som en komplett slutdokumentation av förhållandena i området. 5.2 Rekommendationer Resultaten tillsammans med de tyska redovisar en akustisk bild av förhållandena längs kabelsträckningen och i vindparksområdet. Följande undersökningar rekommenderas vid installationsfasen av vindturbinerna och den anslutande kabeln. Efter beslut om installationsmetod av kabeln kan en utökad akustisk mätning med bredare korridor utföras med syfte att finna den mest optimala och säkraste sträckningen. Vibrationskärna, borrning eller CPT rekommenderas för att etablera de geotekniska egenskaperna för sedimenten och för att verifiera den geofysiska tolkningen. Sida 31 av 32
32 6 Positionslistor 6.1 Kabelrutt Positionslista (Huvudalternativet) Revision: 0 Revision datum: WGS 84 UTM 33 Kurs presenterad som gridkurs Notat 1: Listan anger mätcentrumlinje Notat 2: Inga tillägg för slack Nr (AC) Latitude GGMM.mmm Longitud GGMM.mmm Easting (m) Northing (m) Kurs (º) Längd (m) Ack. Längd (m) 0 55º22.717' N 13º02.580' E º21.782' N 13º02.609' E º06.526' N 13º02.607' E º06.333' N 13º03.110' E º05.243' N 13º04.472' E º04.881' N 13º05.355' E º03.756' N 13º07.193' E Kabelrutt Positionslista (Östra alternativet) Revision: 0 Revision datum: WGS 84 UTM 33 Kurs presenterad som gridkurs Notat 1: Mätcentrumlinje Notat 2: Inga tillägg för slack Nr (AC) Latitud GGMM.mmm Longitud GGMM.mmm Easting (m) Northing (m) Kurs (º) Längd (m) Ack. längd (m) 0 55º22.428' N 13º03.917' E º21.782' N 13º02.609' E Sida 32 av 32
