1 Varbergsgatan 12B GÖTEBORG Tel Fax RAPPORT BOTTENUNDERSÖKNING RAPPORT BOTTENUNDERSÖKNING Göteborg Marin Miljöanalys AB Sändlista: WSP Environmental

2 RAPPORT BOTTENUNDERSÖKNING undersökning av bottenförhållandena vid Furholmen Allmänt På uppdrag av WSP Environmental har Marin Miljöanalys AB utfört bottenundersökning vid Furholmen i Nynäshamn. Omfattning Mätningen omfattade yta runt Furholmen enligt ritningar: _BATY _SBP Ändamål Avsikten med bottenundersökningen var att fastställa aktuella djupförhållanden, topografi samt detektering av djup till berggrund/hårdbotten inom ovan nämnda område. Tider Mätarbetena utfördes Metod Arbetet utfördes som multibeamlodning med frekvensen 300 khz, samt som seismisk undersökning med Sub Bottom Profiler. Utrustning Kongsberg EM 3002 D Multibeam Echo Sounder-system. Aschtech Z-Surveyor Nätverks-RTK, Octans III Motion Sensor, Reson SVP 15, Valeport mini SVP. Teledyne Benthos SIS1625 SSS/SBP. SIS Seafloor Information System med stöd av realtidsgis, Cartesia Locator. Triton Isis Lite acquisition software. Sidan 2 av 8

samt detektering av djup till berggrund/hårdbotten inom ovan nämnda område. Tider Mätarbetena utfördes 2007-10-18.

3 Vattenstånd Höjdreferens för gällande arbete är RH00. MVY2000 = m i RH00. Vattenståndsförändringar registreras löpande i mätsystemet. Geo Koordinatsystem för gällande arbete är rikets nät RT90 2,5 gv. (RTK-mätning sker i WGS84) Fältorganisation Fartyg: Mätningsansvarig: Mättekniker: R/V Ranja Martin Hörngren Gustav Kågesten Uppdragsansvarig Uppdragsansvarig för Marin Miljöanalys AB är Anders Liljestrand tel Bilagor 1. Ritning _BATY, A1, Skala 1:1000 Ritning _SBP, A1, Skala 1: Miljö och QA 3. Kvalitetsplan Göteborg Marin Miljöanalys AB Martin Hörngren Sidan 3 av 8

(RTK-mätning sker i WGS84) Fältorganisation Fartyg: Mätningsansvarig: Mättekniker: R/V Ranja Martin Hörngren Gustav Kågesten Uppdragsansvarig

4 BILAGA 1 Ritning _BATY Ritning _SBP Sidan 4 av 8

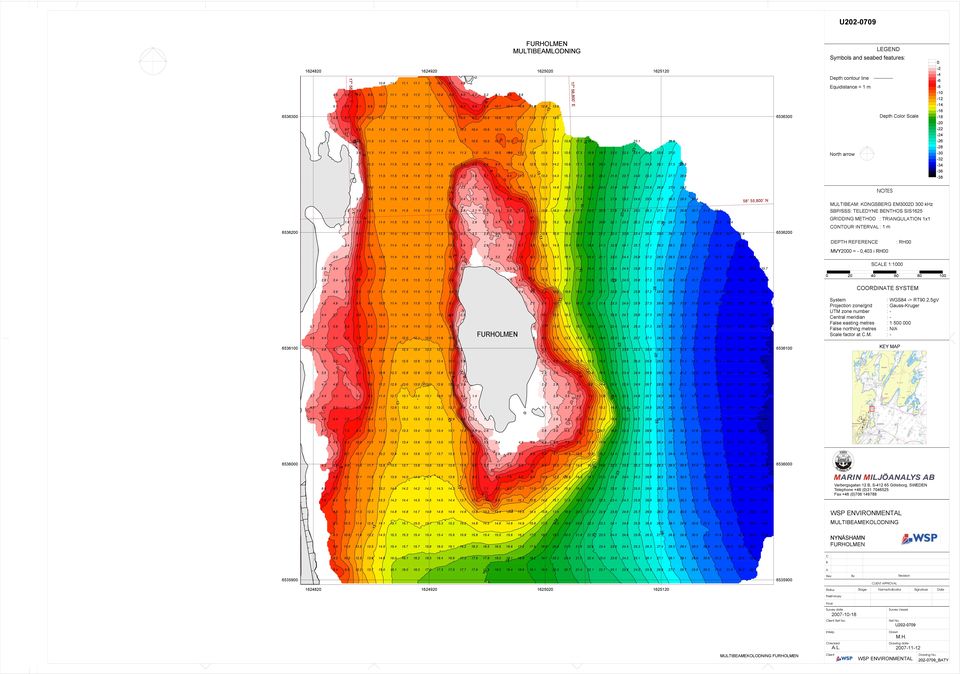

5 U MULTIBEAMLODNING LEGEND Symbols and seabed features: Depth contour line Equidistance = 1 m Depth Color Scale North arrow NOTES ,800 N MULTIBEAM: KONGSBERG EM3002D 300 khz SBP/SSS: TELEDYNE BENTHOS SIS1625 GRIDDING METHOD : TRIANGULATION 1x1 CONTOUR INTERVAL : 1 m DEPTH REFERENCE : RH00 MVY2000 = - 0,403 i RH00 SCALE 1: COORDINATE SYSTEM System Projection zone/grid UTM zone number Central meridian False easting metres False northing metres Scale factor at C.M. : WGS84 -> RT90 2,5gV : Gauss-Kruger ::: : N/A :- KEY MAP MULTIBEAMEKOLODNING Varbergsgatan 12 B, S Göteborg, SWEDEN Telephone +46 (0) Fax +46 (0) NYNÄSHAMN C B A Revision By Rev CLIENT APPROVAL Status Stage Name/Indicator Signature Date Preliminary Final Survey date Survey Vessel Client Ref No. Ref No. U Interp. Drawn Checked Drawing date M.H. A.L. MULTIBEAMEKOLODNING Client Drawing No _BATY

2 25.2 26.4 28.8 3.2 3.7 6.7 8.5 14.6 17.4 18.9 20.5 24.3 25.6 27.9 2 8.1 3.1 3.6 6.4 6.9 15.9 17.4 1 20.7 23.2 25.9 27.2 2 3.2 Depth Color Scale 6536300 23.1 2 North arrow NOTES 30.4 58 55,800 N 1.

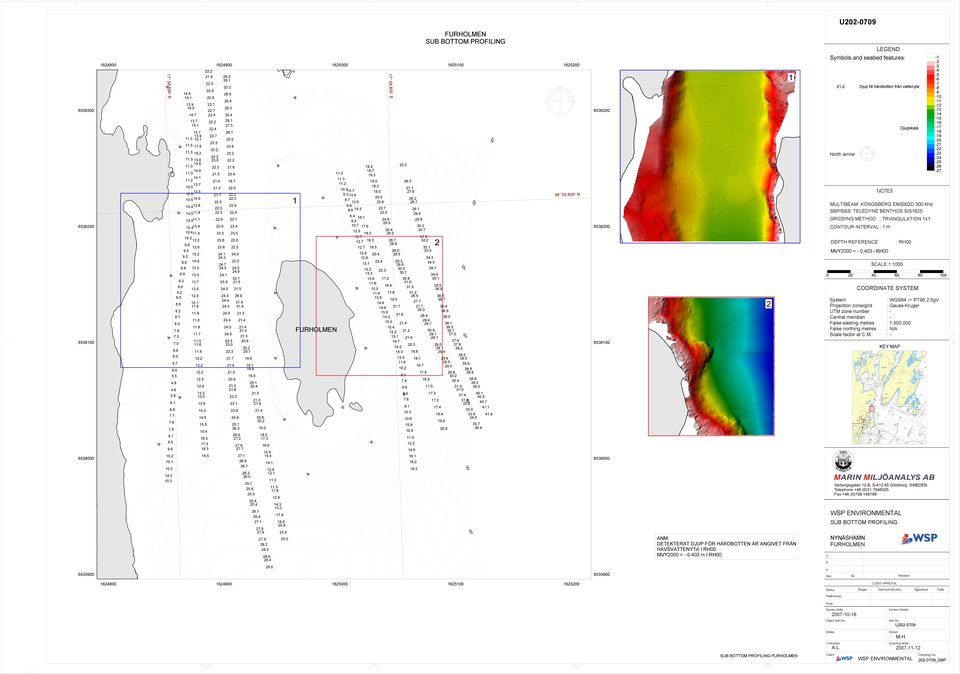

6 U SUB BOTTOM PROFILING LEGEND Symbols and seabed features: North arrow Djupskala DEPTH REFERENCE MVY2000 = - 0,403 i RH SCALE 1: System Projection zone/grid UTM zone number Central meridian False easting metres False northing metres Scale factor at C.M : WGS84 -> RT90 2,5gV : Gauss-Kruger ::: : N/A :- KEY MAP Varbergsgatan 12 B, S Göteborg, SWEDEN Telephone +46 (0) Fax +46 (0) SUB BOTTOM PROFILING ANM. DETEKTERAT DJUP FÖR HÅRDBOTTEN ÄR ANGIVET FRÅN HAVSVATTENYTA I RH00. MVY2000 = m I RH NYNÄSHAMN C B 28.0 A COORDINATE SYSTEM : RH CONTOUR INTERVAL : 1 m GRIDDING METHOD : TRIANGULATION 1x MULTIBEAM: KONGSBERG EM3002D 300 khz SBP/SSS: TELEDYNE BENTHOS SIS NOTES 58 55,800 N Djup till hårdbotten från vattenyta 21, ,800 E 17 58,600 E Revision By Rev CLIENT APPROVAL Status Stage Name/Indicator Signature Date Preliminary Final Survey date Survey Vessel Client Ref No. Ref No. U Interp. Drawn Checked Drawing date M.H. A.L. SUB BOTTOM PROFILING Client Drawing No _SBP

3 18.3 1 20.2 19.0 18.0 27.2 28.0 2 DEPTH REFERENCE MVY2000 = - 0,403 i RH00 34.3 34.5 29.3 2 30.7 SCALE 1:1000 3 3 35.1 16.8 3 36.0 17.6 36.5 1 36.7 1 21.7 36.4 1 28.0 3 1 28.9 36.5 2 15.3 36.1 29.

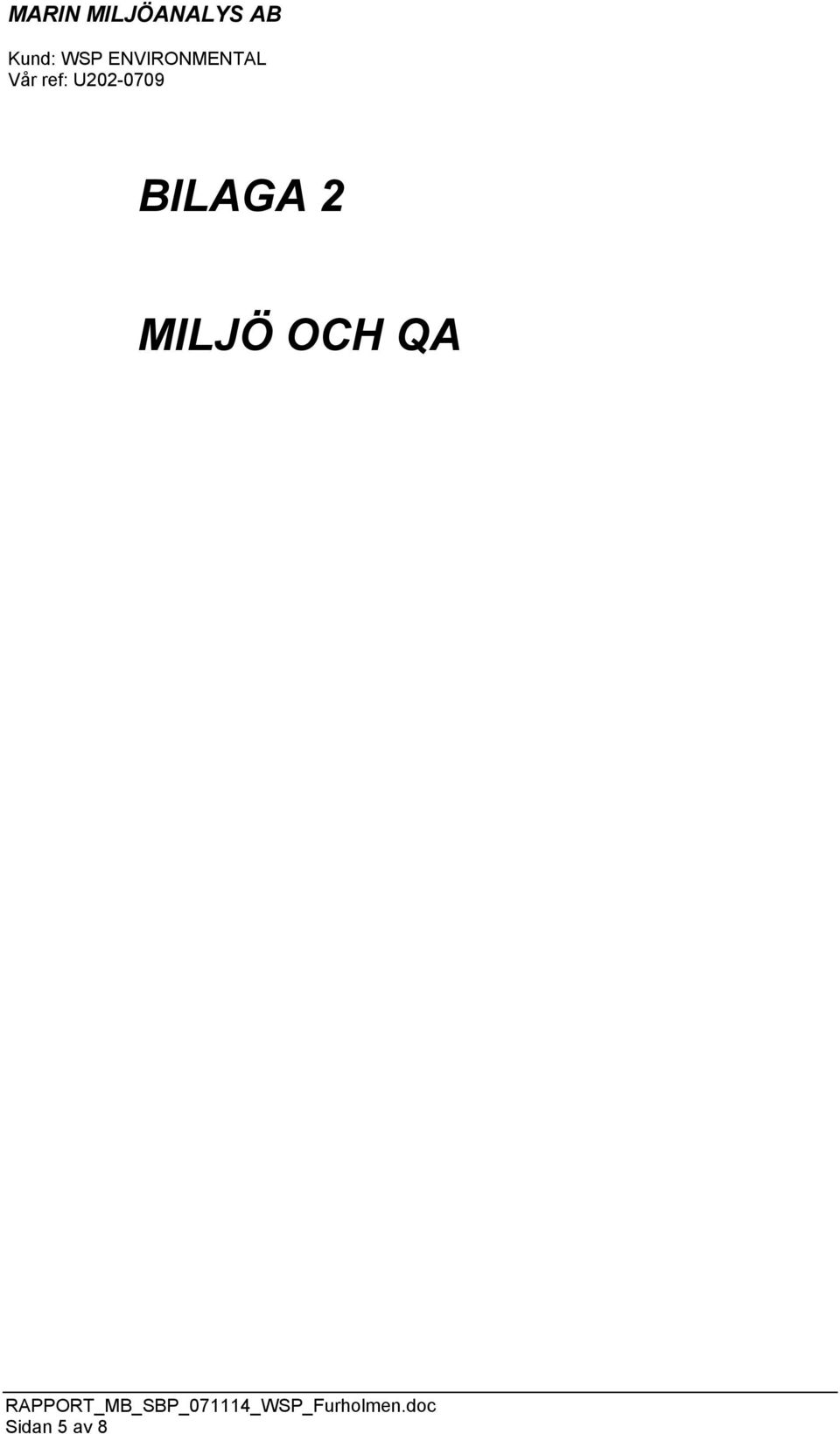

7 BILAGA 2 MILJÖ OCH QA Sidan 5 av 8

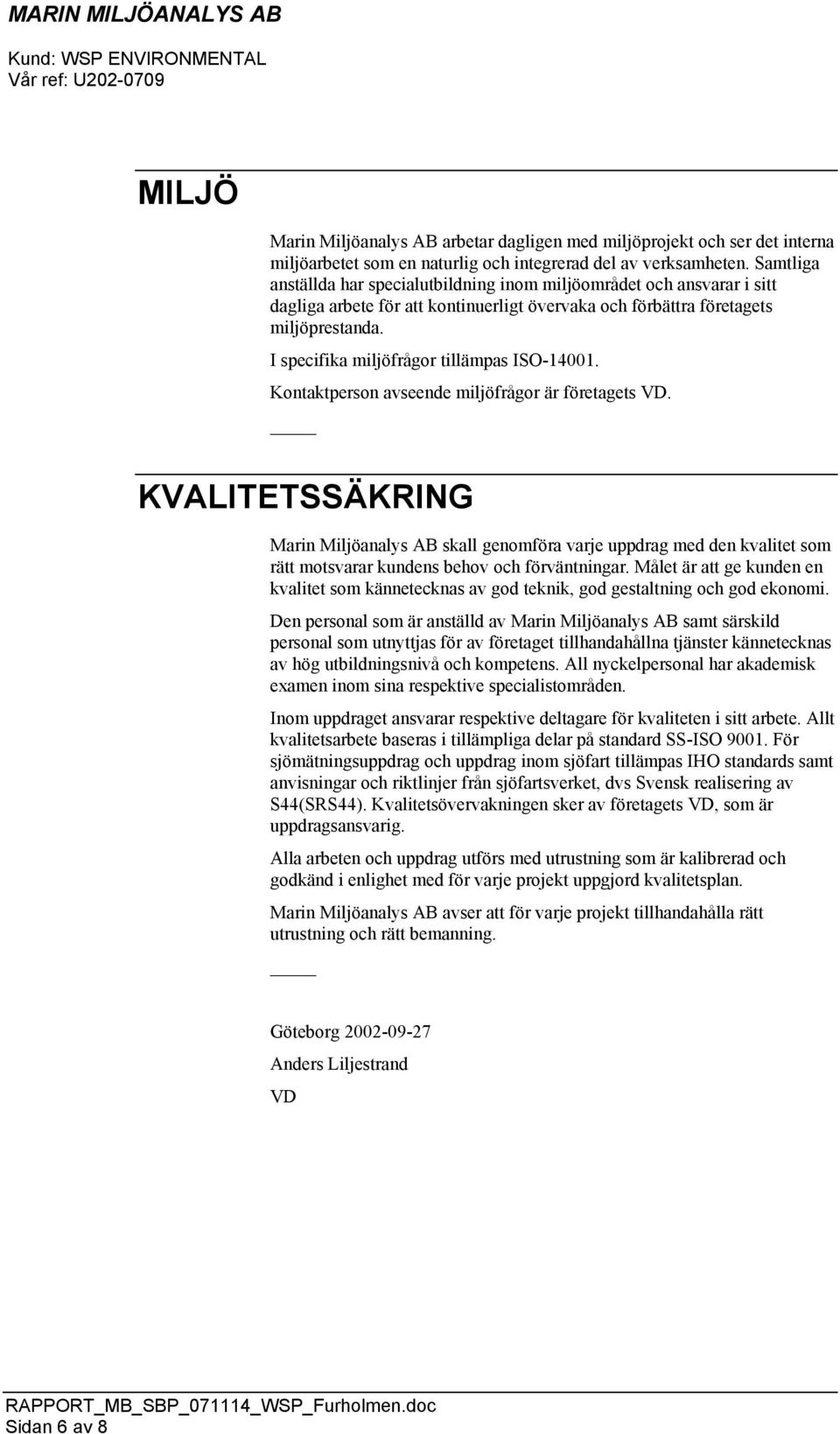

8 MILJÖ Marin Miljöanalys AB arbetar dagligen med miljöprojekt och ser det interna miljöarbetet som en naturlig och integrerad del av verksamheten. Samtliga anställda har specialutbildning inom miljöområdet och ansvarar i sitt dagliga arbete för att kontinuerligt övervaka och förbättra företagets miljöprestanda. I specifika miljöfrågor tillämpas ISO Kontaktperson avseende miljöfrågor är företagets VD. KVALITETSSÄKRING Marin Miljöanalys AB skall genomföra varje uppdrag med den kvalitet som rätt motsvarar kundens behov och förväntningar. Målet är att ge kunden en kvalitet som kännetecknas av god teknik, god gestaltning och god ekonomi. Den personal som är anställd av Marin Miljöanalys AB samt särskild personal som utnyttjas för av företaget tillhandahållna tjänster kännetecknas av hög utbildningsnivå och kompetens. All nyckelpersonal har akademisk examen inom sina respektive specialistområden. Inom uppdraget ansvarar respektive deltagare för kvaliteten i sitt arbete. Allt kvalitetsarbete baseras i tillämpliga delar på standard SS-ISO För sjömätningsuppdrag och uppdrag inom sjöfart tillämpas IHO standards samt anvisningar och riktlinjer från sjöfartsverket, dvs Svensk realisering av S44(SRS44). Kvalitetsövervakningen sker av företagets VD, som är uppdragsansvarig. Alla arbeten och uppdrag utförs med utrustning som är kalibrerad och godkänd i enlighet med för varje projekt uppgjord kvalitetsplan. Marin Miljöanalys AB avser att för varje projekt tillhandahålla rätt utrustning och rätt bemanning. Göteborg Anders Liljestrand VD Sidan 6 av 8

I specifika miljöfrågor tillämpas ISO-14001. Kontaktperson avseende miljöfrågor är företagets VD.

9 BILAGA 3 KVALITETS- OCH UTFÖRANDEPLAN Sidan 7 av 8

10 Kvalitetsplan 1. Allmän kontroll av utrustning i samband med mobilisering 2. Kontroll av pegel/utgångsfixar/höjdfixar - allmänt skick - avläsningsbarhet - definition av datum 3. Kontroll av RTK-DGPS - funktionskontroll - kalibrering 4. Kontroll av Karteringssystem - offset layout - funktionskontroll - sampling, digitalisering GIS - Raw data BU kontroll 5. Kalibrering av Multibeamsystem - svp - hpr - pitchtest - barcontrol 6. Provkörning av komplett system fartyg, Multibeamlod, RTK-DGPS, karteringssystem. 7. Kontroll av radiosamband och telesamband 8. Mätning - datainsamling körlinje - journalföring - löpande funktionskontroll - kontroll av överlappning för körda kurser. - avvikelserapportering - löpande svp/temp Preliminäruppritning av täckningskarta efter varje avslutat lodningsavsnitt. Vid dålig täckning eller icke godkända kurser, lodas område för brist om. Sidan 8 av 8

Kalibrering av Multibeamsystem - svp - hpr - pitchtest - barcontrol 6. Provkörning av komplett system fartyg, Multibeamlod, RTK-DGPS, karteringssystem. 7. Kontroll av radiosamband och telesamband 8.
