2141 TEHUSET Ny Vårdbyggnad B 14 Södra Älvsborgs Sjukhus, Borås

Storlek: px
Starta visningen från sidan:

Download "2141 TEHUSET Ny Vårdbyggnad B 14 Södra Älvsborgs Sjukhus, Borås"

Transkript

1 Ny Vårdbyggnad B 14 Södra Älvsborgs Sjukhus, Borås Upprättad Reviderad Anders Melin Inger Stakkestad Hans-Olov Genberg Uppdragsledare Handläggare Upprättad av Antal sidor: 12

2 I INNEHÅLLSFÖRTECKNING I/1 KAP TEXT ANTAL SIDOR Denna beskrivning ansluter till AMA 98 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 0/1-0/1 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 1/1-1/1 2 BÄRVERK 2/1-2/1 4 RUMSBILDANDE BYGGDELAR, 4/1-4/7

3 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 0/1 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Markarbeten skall utföras i omfattning enligt situationsplan. I arbetet ingår omhändertagande av ytvattning till uppsamlingspunkter, för anslutning till dagvattenledning. 01 SAMMANSATTA BYGGDELAR 01.S Sammansatta byggdelar i hus KRAVSTÄLLANDE Ljud Enligt ljudklass B/C för vårdlokaler enligt Svensk Standard SS Brand Brandcellsindelning redovisas på planritningar. Enligt brandskyddsdokumentation av ÅF-Infrastruktur AB /Avd. Brand & Risk daterad RIVNING OCH DEMONTERING Rivning av byggnad 9 och 14 utföres i en separat rivningsentreprenad, men kvarstående rivnings- och demonteringsarbeten efter sågsnitt vid fasader skall utföras i samband med nybyggnaden. Rivning och demontering skall utföras genom jämförelse mellan relationsritningar och systemhandlingsritningar. Rivning och demontering skall utföras enligt rivningsritningar upprättade av Ramböll daterade Ombyggnadsgräns för byggarbeten är redovisat på planritningar.

4 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 1/1 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 13 LAGER I MARK FÖR SKYDD AV BYGGNADSVERK Utföres enligt stombeskrivning från Ramböll. 15 GRUNDKONSTRUKTIONER Utföres enligt stombeskrivning från Ramböll.

5 2 BÄRVERK 2/1 2 BÄRVERK 27 BÄRVERK I HUSSTOMME Utföres enligt stombeskrivning från Ramböll. 27.H Kompletterande bärverk i husstomme 27.HB 27.HC Trappstommar i husstomme Utföres med undanhållande för beläggning med natursten. Balkongstommar i husstomme Utföres med stålglättad yta. 27.Z Övriga bärverk i husstomme Fixturer av stål skall utföras till mediapendlar, monitorpendlar, operationslampor och undersökningslampor. Stålkonstruktioner skall utföras i tak för upphängning av patientlyftar och terapimaster.

6 4/1 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG Utföres enligt stombeskrivning från Ramböll. 41.C Ytterklimatskärmar i yttertak och ytterbjälklag Takbeläggning på lågdel i väster skall utföras av sedumtak. Takbeläggning på högdelar och tillbyggnad skall utföras av takduk. Takbeläggning på burspråk i plan 02, förbindelsegång, förbindelsebyggnad mellan byggnad 10 och 14 samt anslutningar vid byggnad 6 och 10 skall utföras av rostfritt stål. Tak i portik skall utföras av träribbor med spalt. 41.E Öppningskompletteringar i yttertak och ytterbjälklag Tillträde till tak skall utföras genom uppstigningslucka från fläktrum. Brandgasventilation skall utföras för hisschakt och trapphus med luckor och motorstyrning. 41.F Kompletteringar till yttertak och ytterbjälklag 41.FB 41.FC 41.FD 41.FE Utvändiga avvattningssystem från yttertak och ytterbjälklag Lågdel i väster, förbindelsegång och förbindelsebyggnad mellan byggnad 10 och 14 skall utföras med utvändig avvattning. Invändiga avvattningssystem från yttertak och ytterbjälklag Högdelar, burspråk i plan 02 och tillbyggnad skall utföras med invändig avvattning. Säkerhetsanordningar på yttertak och ytterbjälklag Säkerhetsanordningar skall utföras enligt gällande bestämmelser. Tillträdesanordningar på yttertak och ytterbjälklag Tillträdesanordningar skall utföras enligt gällande bestämmelser. 41.FY Diverse kompletteringar till yttertak och ytterbjälklag Gångbrygga med räcke skall utföras på tak i anslutning till byggnad 6. Högdelar skall på tak vid fasad utföras med ett skensystem för mobil korg till fönsterputs.

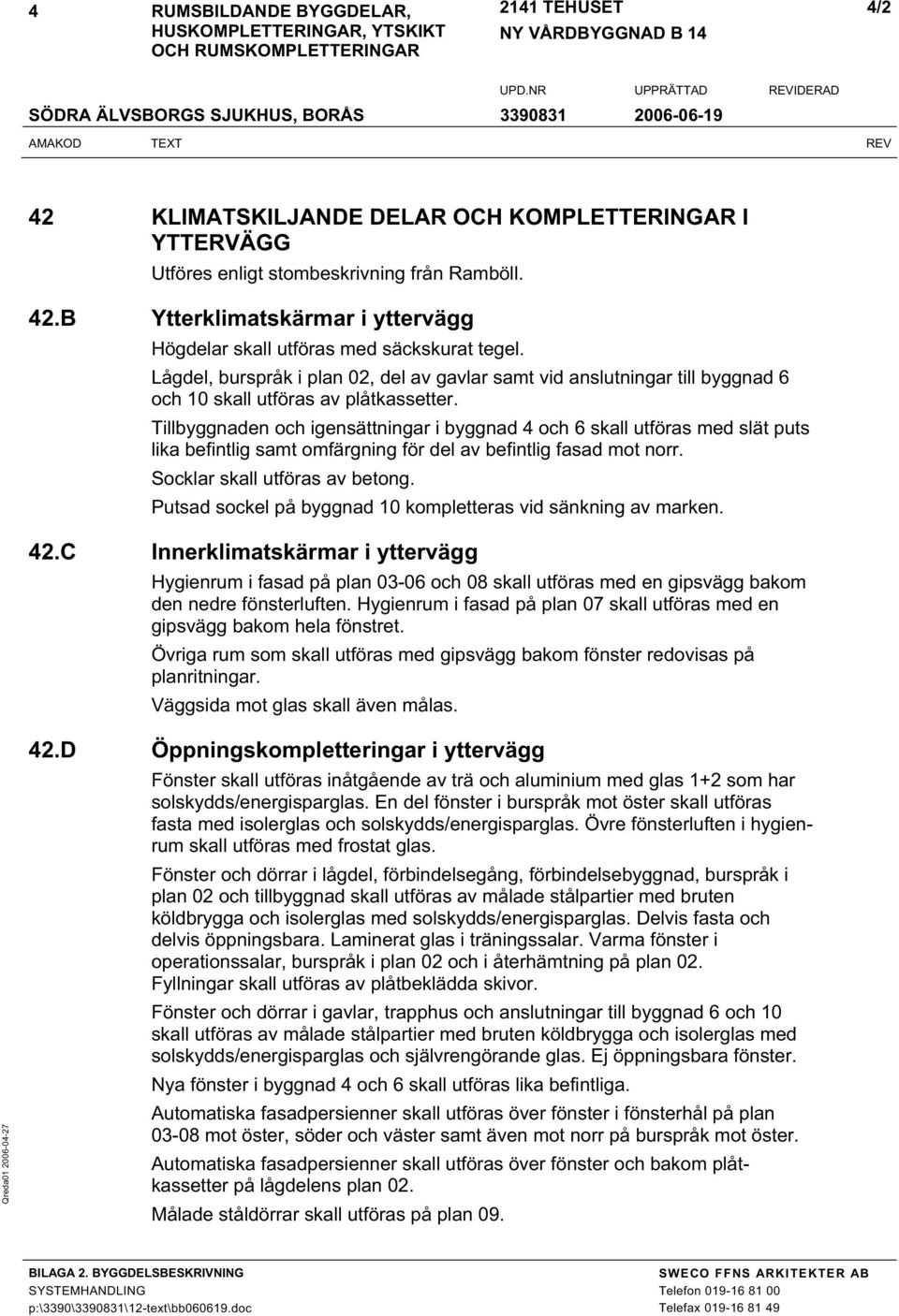

7 4/2 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG Utföres enligt stombeskrivning från Ramböll. 42.B Ytterklimatskärmar i yttervägg Högdelar skall utföras med säckskurat tegel. Lågdel, burspråk i plan 02, del av gavlar samt vid anslutningar till byggnad 6 och 10 skall utföras av plåtkassetter. Tillbyggnaden och igensättningar i byggnad 4 och 6 skall utföras med slät puts lika befintlig samt omfärgning för del av befintlig fasad mot norr. Socklar skall utföras av betong. Putsad sockel på byggnad 10 kompletteras vid sänkning av marken. 42.C Innerklimatskärmar i yttervägg Hygienrum i fasad på plan och 08 skall utföras med en gipsvägg bakom den nedre fönsterluften. Hygienrum i fasad på plan 07 skall utföras med en gipsvägg bakom hela fönstret. Övriga rum som skall utföras med gipsvägg bakom fönster redovisas på planritningar. Väggsida mot glas skall även målas. 42.D Öppningskompletteringar i yttervägg Fönster skall utföras inåtgående av trä och aluminium med glas 1+2 som har solskydds/energisparglas. En del fönster i burspråk mot öster skall utföras fasta med isolerglas och solskydds/energisparglas. Övre fönsterluften i hygienrum skall utföras med frostat glas. Fönster och dörrar i lågdel, förbindelsegång, förbindelsebyggnad, burspråk i plan 02 och tillbyggnad skall utföras av målade stålpartier med bruten köldbrygga och isolerglas med solskydds/energisparglas. Delvis fasta och delvis öppningsbara. Laminerat glas i träningssalar. Varma fönster i operationssalar, burspråk i plan 02 och i återhämtning på plan 02. Fyllningar skall utföras av plåtbeklädda skivor. Fönster och dörrar i gavlar, trapphus och anslutningar till byggnad 6 och 10 skall utföras av målade stålpartier med bruten köldbrygga och isolerglas med solskydds/energisparglas och självrengörande glas. Ej öppningsbara fönster. Nya fönster i byggnad 4 och 6 skall utföras lika befintliga. Automatiska fasadpersienner skall utföras över fönster i fönsterhål på plan mot öster, söder och väster samt även mot norr på burspråk mot öster. Automatiska fasadpersienner skall utföras över fönster och bakom plåtkassetter på lågdelens plan 02. Målade ståldörrar skall utföras på plan 09.

8 4/3 42.E Ytterväggskompletteringar Beslagning, fönsterbleck och lister skall utföras av plåt. Fyllningar mellan fönster i fönsterband skall utföras med ytskikt av plåt. 42.Z Övriga klimatskiljande delar och kompletteringar i yttervägg Galler i fasad till sugkammare på plan 09 skall utföras i lackerat stål. 43 INRE RUMSBILDANDE BYGGDELAR Oinredd yta i plan 01 skall utföras med rå betong. 43.B Kompletterande väggkonstruktioner 43.B/22 Kompletterande väggkonstruktioner puts Väggar i nybyggnadens entréhall på plan och väggar i förbindelsegången på plan 02 förutom där gången vidgar sig, skall utföras med säckskurat tegel. 43.C Innerväggar (ej stominnerväggar) och öppningskompletteringar 43.CB 43.CB/20 43.CB/41 Innerväggar (ej stominnerväggar) Innerväggar (ej stominnerväggar) murverk, puts Nya väggar i byggnad 6 skall utföras med tegel och puts. Innerväggar (ej stominnerväggar) skivor och stålregelverk Väggar skall utföras med dubbla gipsskivor på stålreglar och skall i huvudsak gå upp till bjälklag. För väggar i våtrum gäller att yttre gipsskivan mot rummet byts ut mot en våtrumsskiva. Vid större mängd inredning och utrustning byts inre gipsskivan ut mot en plywoodskiva. Väggar i operationssalar och 2 st behandlingsrum (ercp, coloskopi) skall utföras med dubbla gipsskivor upp till 2100 ög för att klara strålskyddet. Yttre gipsskivan ersättes med hård gipsskiva och inre gipsskiva ersättes med plywood från 2100 ög. 43.CC Öppningskompletteringar i innervägg Dörrar skall i huvudsak utföras massiva och beklädda med laminat. Glas i dörrar skall utföras enligt rumsfunktionsritningar och RFP-blad. Karmar av stål med rostfri nederdel till dörrar större än 10 M. I övrigt skall dörrar utföras med karmar av björk. Träfoder av björk.

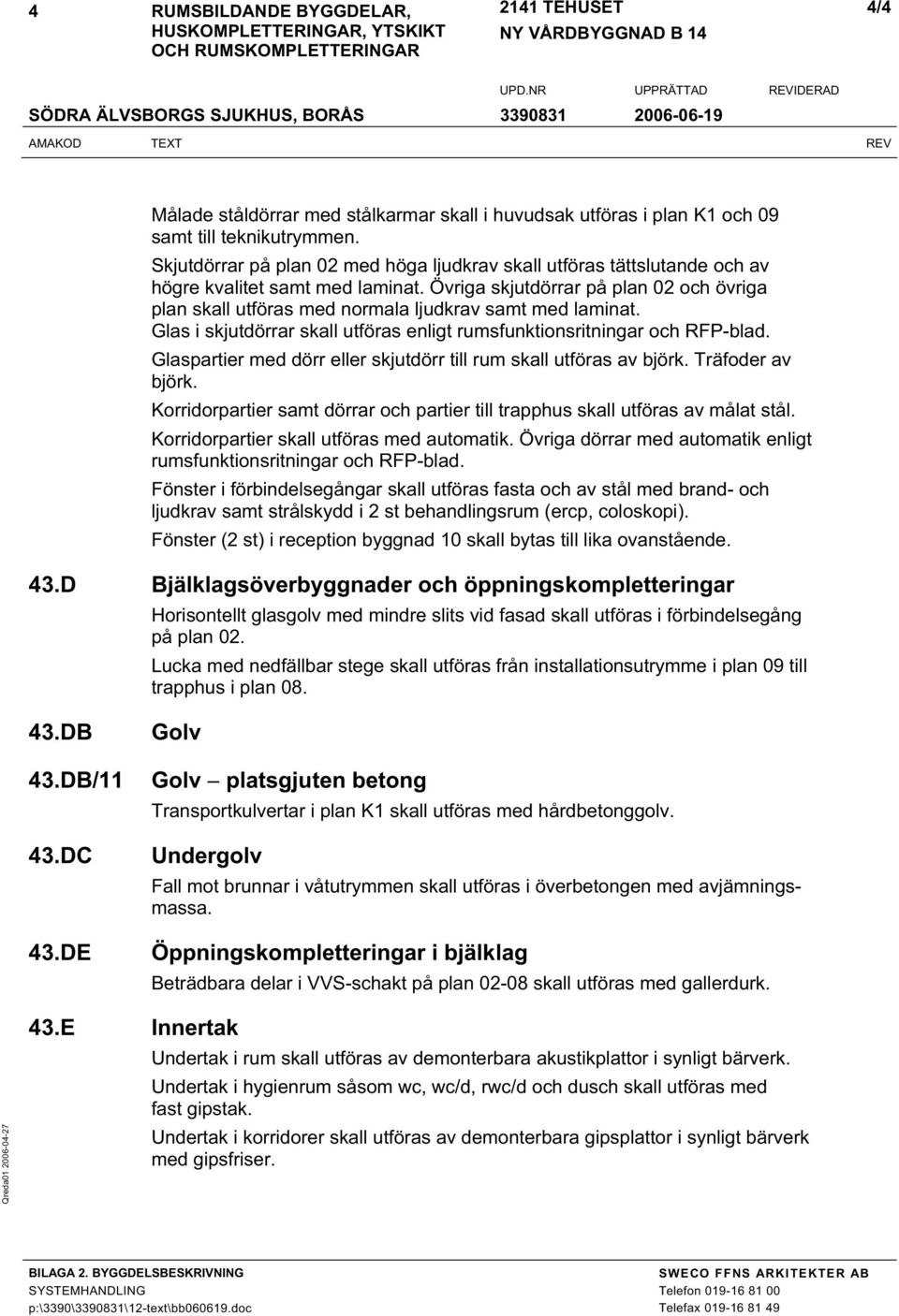

9 4/4 Målade ståldörrar med stålkarmar skall i huvudsak utföras i plan K1 och 09 samt till teknikutrymmen. Skjutdörrar på plan 02 med höga ljudkrav skall utföras tättslutande och av högre kvalitet samt med laminat. Övriga skjutdörrar på plan 02 och övriga plan skall utföras med normala ljudkrav samt med laminat. Glas i skjutdörrar skall utföras enligt rumsfunktionsritningar och RFP-blad. Glaspartier med dörr eller skjutdörr till rum skall utföras av björk. Träfoder av björk. Korridorpartier samt dörrar och partier till trapphus skall utföras av målat stål. Korridorpartier skall utföras med automatik. Övriga dörrar med automatik enligt rumsfunktionsritningar och RFP-blad. Fönster i förbindelsegångar skall utföras fasta och av stål med brand- och ljudkrav samt strålskydd i 2 st behandlingsrum (ercp, coloskopi). Fönster (2 st) i reception byggnad 10 skall bytas till lika ovanstående. 43.D Bjälklagsöverbyggnader och öppningskompletteringar Horisontellt glasgolv med mindre slits vid fasad skall utföras i förbindelsegång på plan 02. Lucka med nedfällbar stege skall utföras från installationsutrymme i plan 09 till trapphus i plan DB 43.DB/11 43.DC 43.DE Golv Golv platsgjuten betong Transportkulvertar i plan K1 skall utföras med hårdbetonggolv. Undergolv Fall mot brunnar i våtutrymmen skall utföras i överbetongen med avjämningsmassa. Öppningskompletteringar i bjälklag Beträdbara delar i VVS-schakt på plan skall utföras med gallerdurk. 43.E Innertak Undertak i rum skall utföras av demonterbara akustikplattor i synligt bärverk. Undertak i hygienrum såsom wc, wc/d, rwc/d och dusch skall utföras med fast gipstak. Undertak i korridorer skall utföras av demonterbara gipsplattor i synligt bärverk med gipsfriser.

10 4/5 Undertak i förberedelserum, operationssalar och 2 st behandlingsrum (ercp, coloskopi), desinfektion, sköljrum, spolo och värmerum skall utföras med demonterbara akustikplattor typ Hygien. Undertak i hisshall och entréhall i byggnad 6, entréhall i byggnad 14, trapphus och förbindelsegång skall utföras med demonterbara släta och perforerade gipsplattor i synligt bärverk. 43.Z Övriga inre rumsbildande byggdelar Glasväggar kring hiss 104 skall utföras enligt Elhandling. 44 INVÄNDIGA YTSKIKT Oinredd yta i plan 01 skall utföras med rå betong. 44.B Ytskikt på golv och trappor 44.BB Ytskikt på golv Golv i korridorer och rum skall utföras med plastmatta och uppvikt sockel eller träsockel av björk. Golv i träningsrum skall utföras med sportgolvsmatta och träsockel av björk. Golv i hygienutrymmen och våtutrymmen skall utföras med plastmatta och uppvikt sockel. Rum med dusch skall utföras med stegsäker plastmatta. Golv i hisshall och entréhall byggnad 6 på plan 02-08, entréhall i byggnad 14 på plan 02-08, förbindelsegång i plan 02 och trapphus skall utföras med natursten och sockel av natursten. Golv i transportkulvertar skall utföras med hårdbetonggolv och plastsockel. Golv i teknikrum på plan K1 och hissmaskinrum skall utföras med målad betong och plastsockel. Golv i teknikrum på plan skall utföras med plastmatta och uppvikt sockel. Golv i omklädnadsrum på plan K1 skall utföras med plastplattor och plastsockel. Golv i fläktrum på plan K1 och 09, sugkammare, sprinkler, undercentraler och miljörum på plan K1 skall utföras med massagolv och uppvikt sockel. Golv i oinrett vid sprinkler och teknik, luftintagskammare, igengjutna schakt och installationsutrymme på plan 09 skall utföras med obehandlad betong. Oinredda utrymmen i övrigt på plan K1 skall utföras med grusad yta. Ställverksrum och traforum samt elrum i plan 01 vid norra trapphuset skall utföras med ställverksgolv enligt Elhandling. Golv och väggar under ställverksgolvet skall målas.

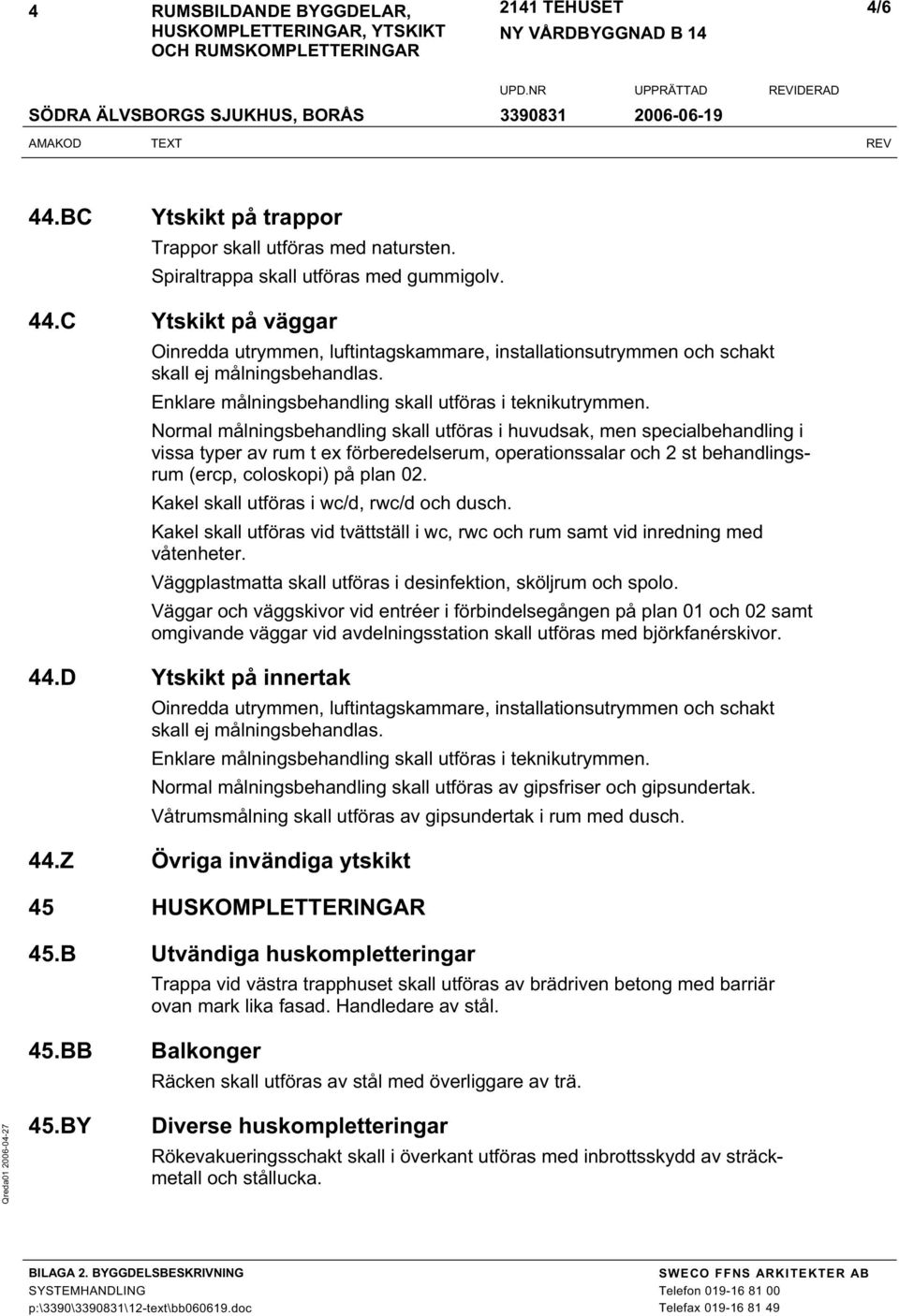

11 4/6 44.BC Ytskikt på trappor Trappor skall utföras med natursten. Spiraltrappa skall utföras med gummigolv. 44.C Ytskikt på väggar Oinredda utrymmen, luftintagskammare, installationsutrymmen och schakt skall ej målningsbehandlas. Enklare målningsbehandling skall utföras i teknikutrymmen. Normal målningsbehandling skall utföras i huvudsak, men specialbehandling i vissa typer av rum t ex förberedelserum, operationssalar och 2 st behandlingsrum (ercp, coloskopi) på plan 02. Kakel skall utföras i wc/d, rwc/d och dusch. Kakel skall utföras vid tvättställ i wc, rwc och rum samt vid inredning med våtenheter. Väggplastmatta skall utföras i desinfektion, sköljrum och spolo. Väggar och väggskivor vid entréer i förbindelsegången på plan 01 och 02 samt omgivande väggar vid avdelningsstation skall utföras med björkfanérskivor. 44.D Ytskikt på innertak Oinredda utrymmen, luftintagskammare, installationsutrymmen och schakt skall ej målningsbehandlas. Enklare målningsbehandling skall utföras i teknikutrymmen. Normal målningsbehandling skall utföras av gipsfriser och gipsundertak. Våtrumsmålning skall utföras av gipsundertak i rum med dusch. 44.Z Övriga invändiga ytskikt 45 HUSKOMPLETTERINGAR 45.B Utvändiga huskompletteringar Trappa vid västra trapphuset skall utföras av brädriven betong med barriär ovan mark lika fasad. Handledare av stål. 45.BB Balkonger Räcken skall utföras av stål med överliggare av trä. 45.BY Diverse huskompletteringar Rökevakueringsschakt skall i överkant utföras med inbrottsskydd av sträckmetall och stållucka.

12 4/7 45.C Invändiga huskompletteringar Fönsterbänkar skall utföras av natursten i alla rum. Hörnskydd i kommunikationsytor skall utföras av björk. Belysningsramp (nedsänkt innertak med absorbenter och belysning) ovan avdelningsstation skall utföras med björkfanér. Transportkulvertar i plan K1 skall utföras med robusta hörn- och väggskydd. Väggskydd skall utföras i kommunikationsytor och i övrigt enligt rumsfunktionsritningar och RFP-blad. Väggomfattningar i hissöppningar skall utföras av natursten. Muröppningar framför hissar i byggnad 6 skall utföras av natursten. 45.CB Invändiga trappor Målade betongskivor skall utföras mellan trapplopp vid trapp- och vilplan med tjocklek 200 mm och höjd 1100 mm. Trappräcken skall utföras av stål med handledare av björk. Spiraltrappa med räcke skall utföras av stål med massiva steg för beläggning. Lejdare med räcke skall utföras av stål i fläktrum för tillträde till yttertak genom uppstigningslucka. 45.Z Övriga huskompletteringar 46 RUMSKOMPLETTERINGAR 46.B Inredningar Fast inredning skall utföras enligt standard typ vårdinredning. Receptionsdiskar, avdelningsstationer, arbetsstationer och övervakningsstation skall utföras som specialsnickerier. 46.C Utrustningar Hygienutrustning skall utföras enligt sjukhusets standard. 46.Z Övriga rumskompletteringar Sop- och tvättnedkast med inkastluckor skall utföras av rostfritt stål. Mörkläggningsanordningar skall utföras enligt rumsfunktionsritningar och RFP-blad.
