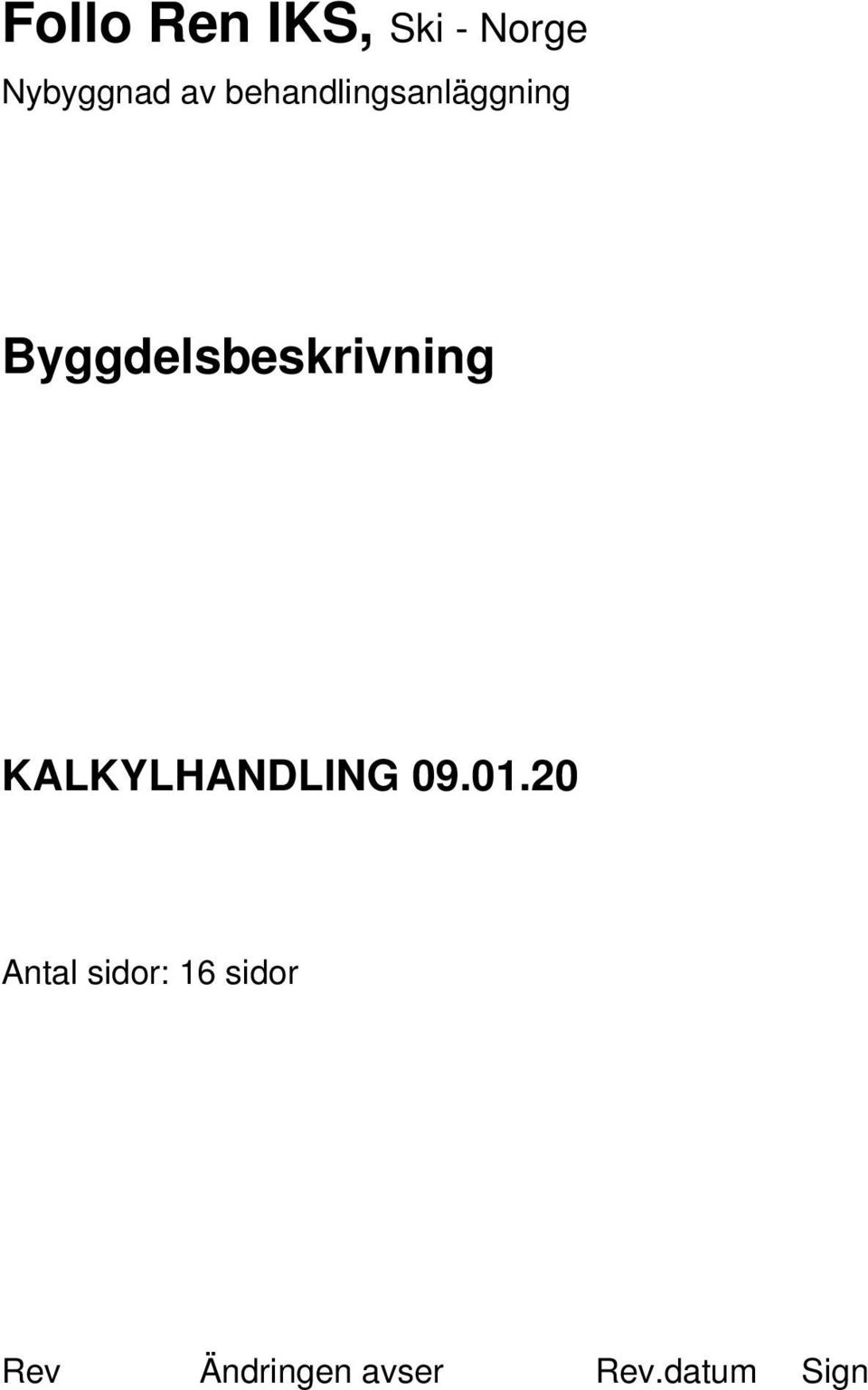

1 Antal sidor: 16 sidor Ändringen avser.datum Sign

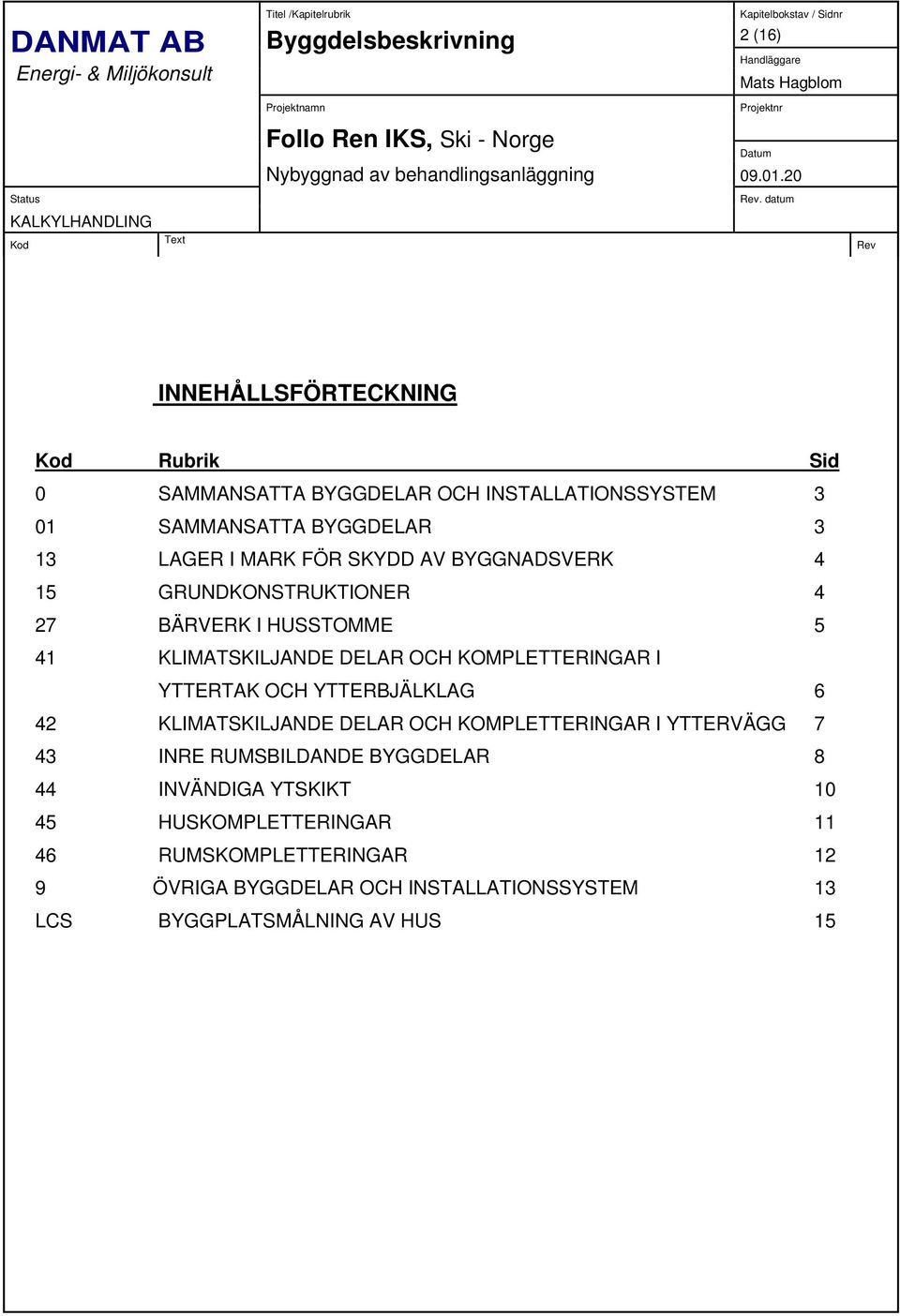

2 2 (16). datum INNEHÅLLSFÖRTECKNING Rubrik Sid 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 3 01 SAMMANSATTA BYGGDELAR 3 13 LAGER I MARK FÖR SKYDD AV BYGGNADSVERK 4 15 GRUNDKONSTRUKTIONER 4 27 BÄRVERK I HUSSTOMME 5 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 6 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 7 43 INRE RUMSBILDANDE BYGGDELAR 8 44 INVÄNDIGA YTSKIKT HUSKOMPLETTERINGAR RUMSKOMPLETTERINGAR 12 9 ÖVRIGA BYGGDELAR OCH INSTALLATIONSSYSTEM 13 LCS BYGGPLATSMÅLNING AV HUS 15

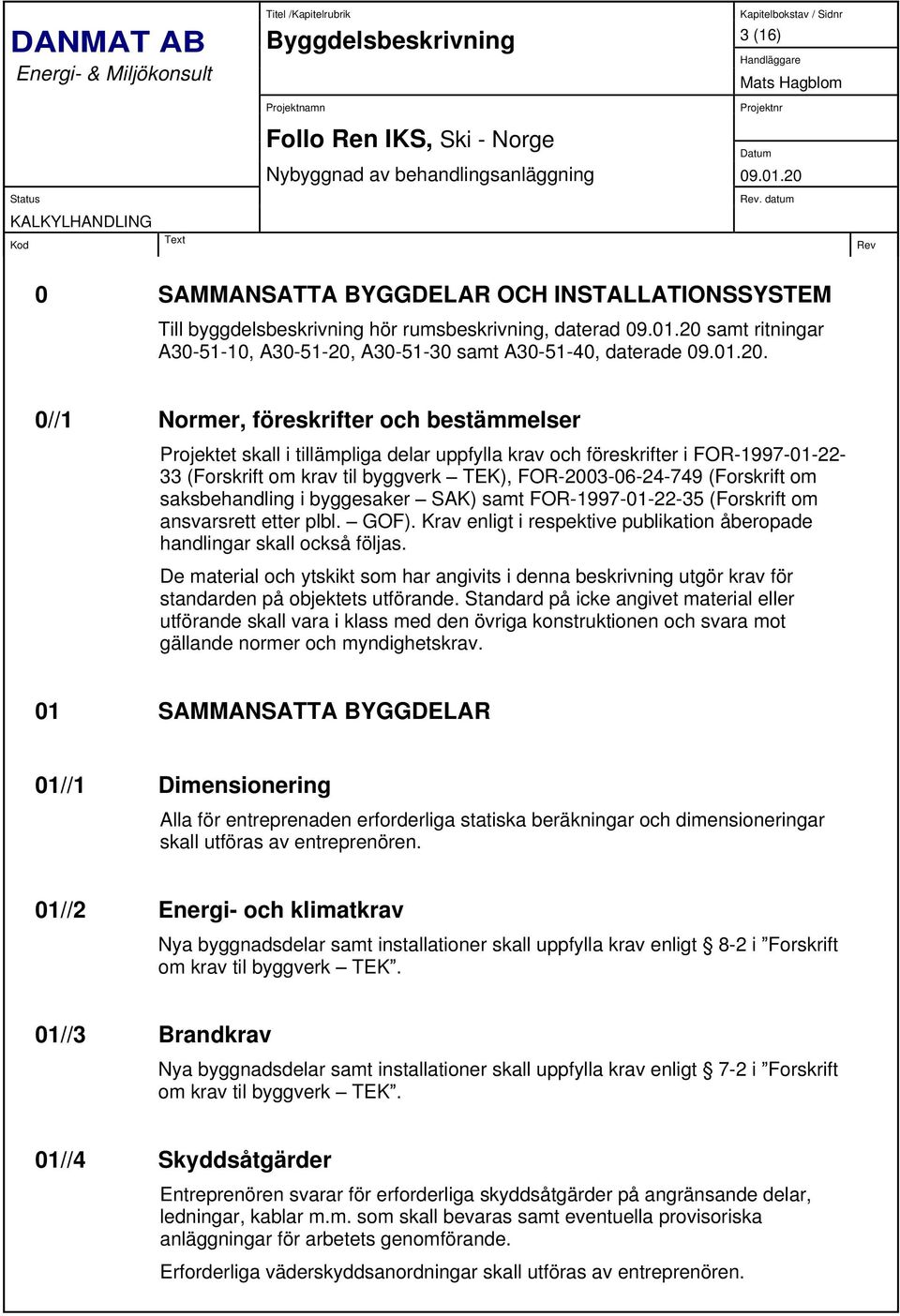

3 3 (16). datum 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM Till byggdelsbeskrivning hör rumsbeskrivning, daterad samt ritningar A , A , A samt A , daterade. 0//1 Normer, föreskrifter och bestämmelser Projektet skall i tillämpliga delar uppfylla krav och föreskrifter i FOR (Forskrift om krav til byggverk TEK), FOR (Forskrift om saksbehandling i byggesaker SAK) samt FOR (Forskrift om ansvarsrett etter plbl. GOF). Krav enligt i respektive publikation åberopade handlingar skall också följas. De material och ytskikt som har angivits i denna beskrivning utgör krav för standarden på objektets utförande. Standard på icke angivet material eller utförande skall vara i klass med den övriga konstruktionen och svara mot gällande normer och myndighetskrav. 01 SAMMANSATTA BYGGDELAR 01//1 Dimensionering Alla för entreprenaden erforderliga statiska beräkningar och dimensioneringar skall utföras av entreprenören. 01//2 Energi- och klimatkrav Nya byggnadsdelar samt installationer skall uppfylla krav enligt 8-2 i Forskrift om krav til byggverk TEK. 01//3 Brandkrav Nya byggnadsdelar samt installationer skall uppfylla krav enligt 7-2 i Forskrift om krav til byggverk TEK. 01//4 Skyddsåtgärder Entreprenören svarar för erforderliga skyddsåtgärder på angränsande delar, ledningar, kablar m.m. som skall bevaras samt eventuella provisoriska anläggningar för arbetets genomförande. Erforderliga väderskyddsanordningar skall utföras av entreprenören.

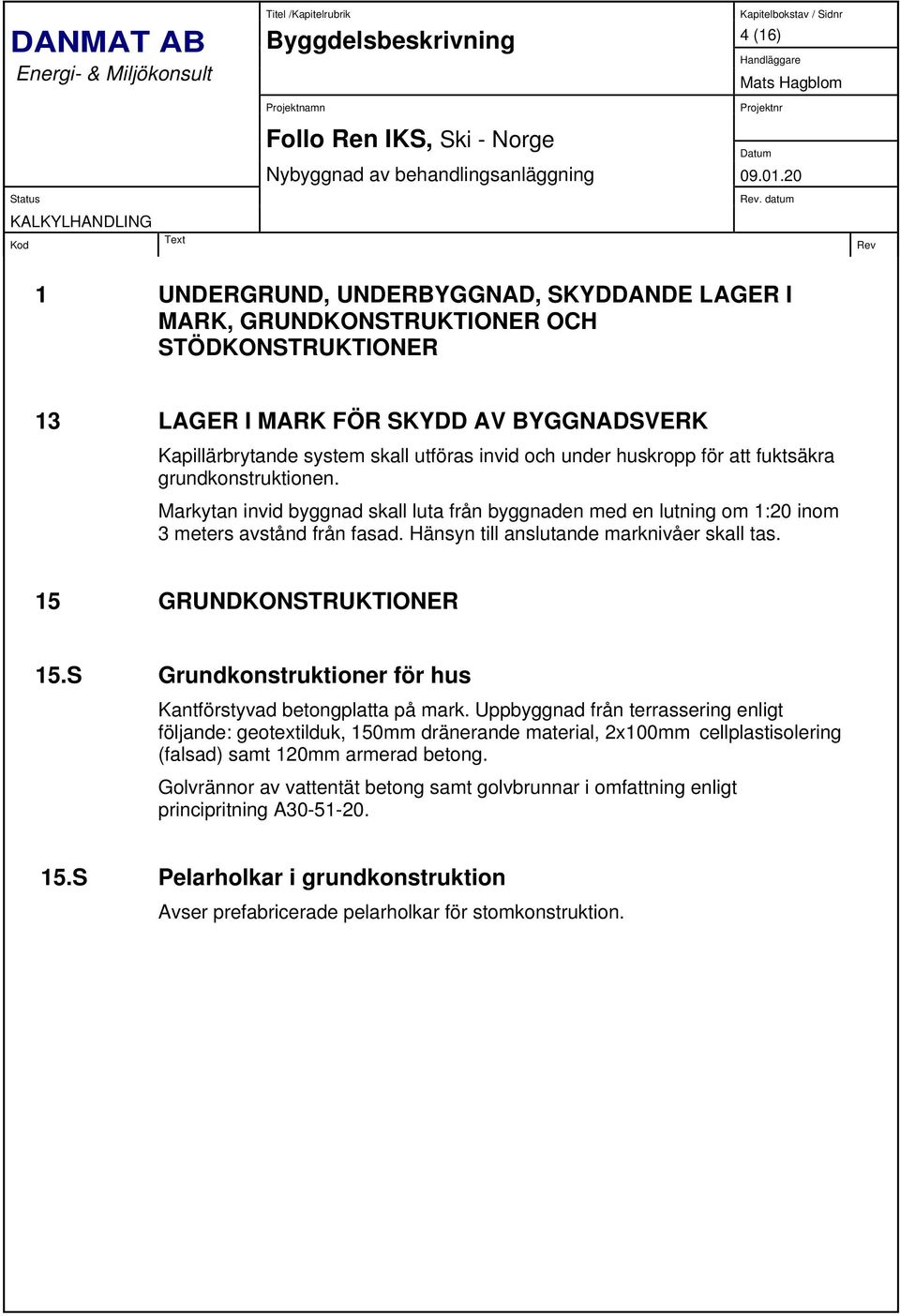

4 4 (16). datum 1 UNDERGRUND, UNDERBYGGNAD, SKYDDANDE LAGER I MARK, GRUNDKONSTRUKTIONER OCH STÖDKONSTRUKTIONER 13 LAGER I MARK FÖR SKYDD AV BYGGNADSVERK Kapillärbrytande system skall utföras invid och under huskropp för att fuktsäkra grundkonstruktionen. Markytan invid byggnad skall luta från byggnaden med en lutning om 1:20 inom 3 meters avstånd från fasad. Hänsyn till anslutande marknivåer skall tas. 15 GRUNDKONSTRUKTIONER 15.S Grundkonstruktioner för hus Kantförstyvad betongplatta på mark. Uppbyggnad från terrassering enligt följande: geotextilduk, 150mm dränerande material, 2x100mm cellplastisolering (falsad) samt 120mm armerad betong. Golvrännor av vattentät betong samt golvbrunnar i omfattning enligt principritning A S Pelarholkar i grundkonstruktion Avser prefabricerade pelarholkar för stomkonstruktion.

5 5 (16). datum 2 BÄRVERK 27 BÄRVERK I HUSSTOMME 27.B Stominnerväggar Bärande invändiga väggar skall minimeras. 27.C Stomytterväggar Byggnad förses nedtill med isolerade sockelelement typ Sandwichelement bestående av två betongskivor med mellanliggande cellplastisolering. Yta av slät gråbetong invändigt samt borstad utvändigt. Ovan sandwichelement monteras isolerade prefabricerade väggelement av fabriksmålad varmförzinkad stålplåt med mellanliggande isolering. Väggelement dras upp 500mm ovan nockhöjd. Erforderliga förstärkningar runt dörrar, fönster och portar skall utföras. 27.D Pelarstommar Stomkonstruktion skall utgöras av prefabricerade betong- alt. stålpelare. Pelare förses med upplag för traversbanor. 27.G Yttertaks- och ytterbjälklagsstommar Yttertaksstomme av prefabricerade sadeltakbalkar av betong alt. stål. Balkar förses med hål i balkliv för installationer enligt senare besked.

6 6 (16). datum 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.C Ytterklimatskärmar i yttertak och ytterbjälklag Yttertak av självbärande trapetsprofilerad plåt med ovanliggande isolering samt tätskikt av papp eller tätskiktsduk. 41.FC Invändiga avvattningssystem från yttertak och ytterbjälklag Takbrunnar anordnas i takfot och kopplas till invändigt avvattningssystem. Bräddavlopp skall dimensioneras. 41.FD Säkerhetsanordningar på yttertak och ytterbjälklag Nya säkerhets- och takskyddsanordningar skall utföras enligt norm. Material till säkerhetsanordningar skall vara varmförzinkat konstruktionsstål. 41.FE Tillträdesanordningar på yttertak och ytterbjälklag Tillträde till yttertak skall anordnas via utvändig stege på vägg.

7 7 (16). datum 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.D Öppningskompletteringar i yttervägg Partier, fönster och dörrar ska levereras komplett beslagna samt ha fabriksmonterade tätningslister. Alla beslag ska vara av metall, allergibehandlade, och levererade enligt tillverkarens standard. Låssystem utförs av entreprenören och skall godkännas av beställaren. Samliga dörrar skall vara försedda med cylinder. Plåtkomplettering i anslutning till dörrar och fönster i kulör lika parti/fönster. Tröskelhöjd i entréer får inte överstiga 10mm. Dörrpartier stål Samtliga dörrpartier i ytterväggar utföres av varmförzinkad stålplåt, fabriklackerade i för beställaren valfri RAL-kulör. Karmar av stål. För utrymning monteras lås och beslag med funktion för detta. Takskjutportar Nya isolerade takskjutportar av galvaniserad fabrikslackerad stålplåt i för beställaren valfri RAL-kulör. Dörrar förses med maskineri och styrenhet för automatisk öppning. Fasadpartier av aluminium Fönster enligt fasadritningar skall vara av pulverlackerad aluminium i för beställaren valfri RAL-kulör. Glasning med isolerglaskasetter. Ett fönster per rum skall vara öppningsbart.

8 8 (16). datum 43 INRE RUMSBILDANDE BYGGDELAR 43.CB Innerväggar (ej stominnerväggar) Väggar enligt markering på planritningar skall utföras av betong. Övriga rumsbildande väggar enligt 43.CB/41 nedan. 43.CB/41 Innerväggar (ej stominnerväggar) -- skivor och stålregelverk Icke bärande innerväggar skall utföras med stålreglar och 900 mm breda Gipsskivor. Utförande enligt fabrikants anvisningar. Väggar utförs med minst 2x13 gipsskiva varav den yttre skall vara typ hård skiva. Hänsyn skall tas till gällande ljud- och brandkrav. Vid dörrar monteras förstärkningsreglar från golv till tak. Utvändiga hörn förses med hörnskydd avsedda för överspackling. För infästningar av bänkar, tvättställ, toalettstolar, stödhandtag, hyllor och fast inredning etc utförs förstärkning enligt fabrikants anvisningar. Genomföringar skall utföras i enlighet med ställda brand- och ljudkrav. 43.CC Öppningskompletteringar i innervägg Partier, fönster och dörrar ska levereras komplett beslagna samt ha fabriksmonterade tätningslister. Alla beslag ska vara av metall, allergibehandlade, och levererade enligt tillverkarens standard. Låssystem utförs av entreprenören och skall godkännas av beställaren. Samliga dörrar skall vara försedda med cylinder. Innerdörrar i omfattning enligt planritning. Innerdörrar av stål Dörrar skall vara utförda av stålplåt, fabrikslackerade i för beställaren valfri kulör. Karmar av stål och typ omfattningskarm.

9 9 (16). datum Innerdörrar av trä I personaldelar m. pausrum, WC, omkl, tvagning samt kontrollrum skall dörrar vara av typ massivdörr i trä med laminatyta. Karmar av trä. Beslagning Dörrar skall vara komplett beslagna inkl cylinder, låskistor, täckbrickor etc. Beslag skall vara nickelfria. Låshus ASSA Evolution 310, trycke ASSA För utrymning monteras lås och beslag med funktion för detta. Glaspartier av stål Invändiga partier skall vara av stål. Foder och smygbrädor Foder och smygbrädor kring dörrar av trä utförs av massivt ädelträ. Träslag skall vara björk. Trösklar Trösklar samt släplister på dörrar med brand- eller ljudkrav. I övrigt inga trösklar. 43.DB Golv Fall skall utföras mot brunnar, rännor och dylikt. Bakfall får ej förekomma. Omfattning enligt principritning Golvplan. 43.E Innertak Språng (höjdskillnad) Vid öppningar mellan rum skall golv ligga i samma plan. Bullerabsorbenter Innertak av direktmonterade bullerabsorbenter i omfattning enligt rumsbeskrivning. Ytskikt på absorbentplattor skall ha smutstålighet och rengöringsbarhet motsvarande normala krav med hänsyn till aktuell verksamhet. Kulör på skivor skall vara vit.

10 10 (16). datum Direktmonterade akustikskivor Innertak av direktmonterade akustikskivor i omfattning enligt rumsbeskrivning. Ytskikt på akustikskivor skall ha smutstålighet och rengöringsbarhet motsvarande normala krav med hänsyn till aktuell verksamhet. Kulör på akustikskivor skall vara vit. 43.E/40 Innertak -- skivor och regelverk Omfattning enligt rumsbeskrivning. Målningsbehandlas enligt kap LCS. 44 INVÄNDIGA YTSKIKT 44.BB Ytskikt på golv Arbeten skall utföras i enlighet med tillverkarens anvisningar. Golvbeläggningar i omfattning enligt rumsbeskrivning och av följande typer: Plastgolv Plastgolv typ Tarkett iq Optima 2.0mm eller likvärdigt. Plastgolv skall uppfylla fordringar enligt produktstandard EN 649, klass 34/43, avnötningsegenskaper grupp T enligt SS-EN 660-2, samt vara homogent, tjocklek 2,0 mm, VT-godkänt, och med PUR-förstärkt ytskikt. Fyllmedelshalten skall ej överstiga 33% och kvaliteten på fyllmedlet samt PUR-förstärkning skall vara så beskaffad att golvet kan torrpoleras och på så sätt underhållas utan vax eller polish. Installationsspill skall omhändertas av golventreprenören för återvinning. Massagolv Golvbeläggning av självnivellerande slitstark epoxibeläggning. Städbarhet kontra halkskyddande egenskaper skall beaktas. Dammbindning Dammbindningsbehandling av betonggolv skall vara av typ Lithurin I och II eller likvärdigt. Rengöring av golv skall utföras innan behandling. Behandling skall utföras enligt tillverkarens anvisningar.

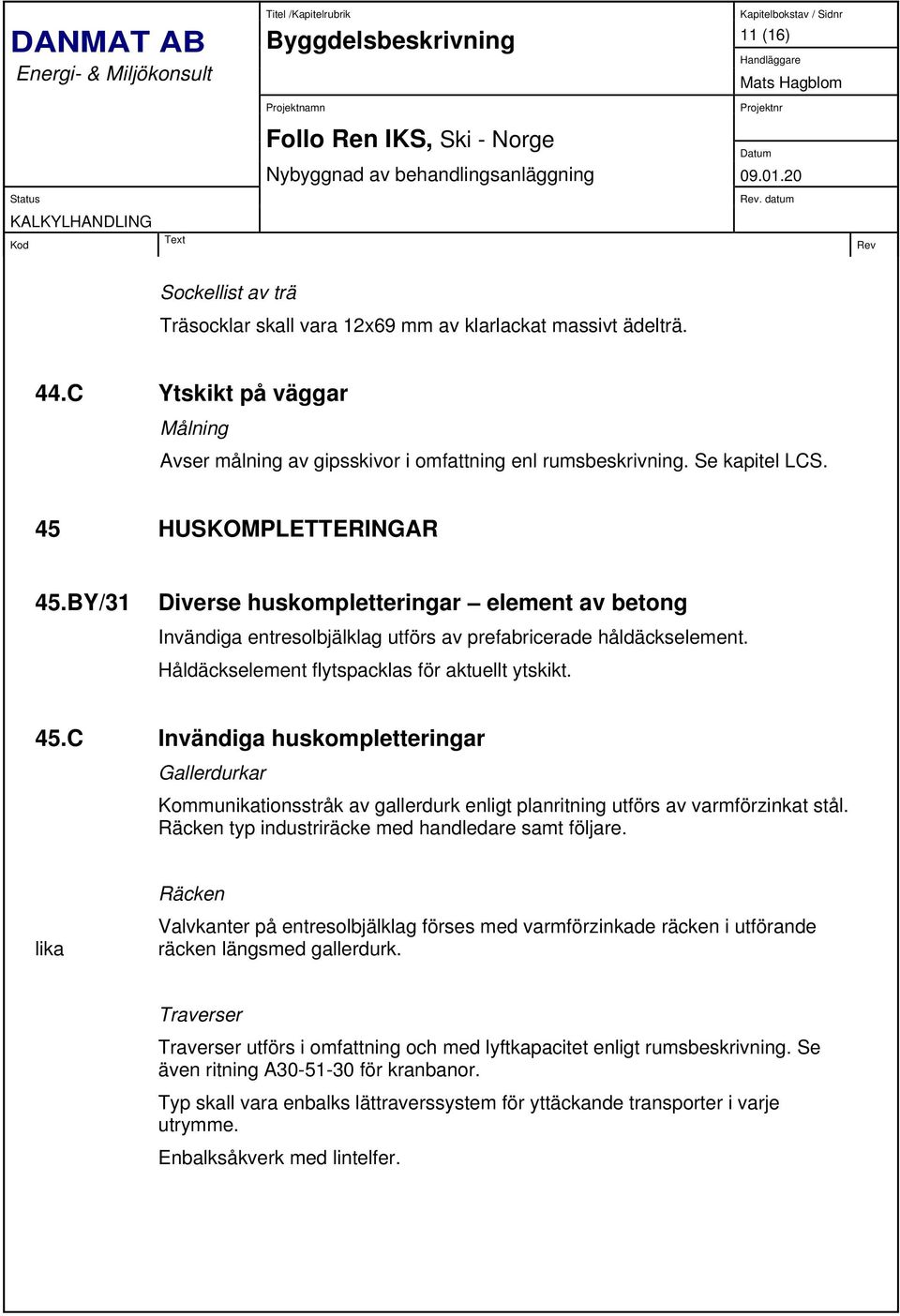

11 11 (16). datum Sockellist av trä Träsocklar skall vara 12x69 mm av klarlackat massivt ädelträ. 44.C Ytskikt på väggar Målning Avser målning av gipsskivor i omfattning enl rumsbeskrivning. Se kapitel LCS. 45 HUSKOMPLETTERINGAR 45.BY/31 Diverse huskompletteringar element av betong Invändiga entresolbjälklag utförs av prefabricerade håldäckselement. Håldäckselement flytspacklas för aktuellt ytskikt. 45.C Invändiga huskompletteringar Gallerdurkar Kommunikationsstråk av gallerdurk enligt planritning utförs av varmförzinkat stål. Räcken typ industriräcke med handledare samt följare. lika Räcken Valvkanter på entresolbjälklag förses med varmförzinkade räcken i utförande räcken längsmed gallerdurk. Traverser Traverser utförs i omfattning och med lyftkapacitet enligt rumsbeskrivning. Se även ritning A för kranbanor. Typ skall vara enbalks lättraverssystem för yttäckande transporter i varje utrymme. Enbalksåkverk med lintelfer.

12 12 (16). datum 45.CB Invändiga trappor Invändiga trappor typ raka ramt spiraltrappor med plansteg av gallerdurk, räcke med handledare samt ståndare enligt tillverkarens standard. Ytbehandling skall vara varmförzinkat. 46 RUMSKOMPLETTERINGAR 46.B Inredningar Fast inredning enl. ritningar. 46.C Utrustningar Utrustningar utförs i omfattning enl. rumsbeskrivning. Fabrikat och typ skall redovisas för beställare innan uppsättning. 46.Z Övriga rumskompletteringar Vitvaror Vitvaror fabrikat Elextrolux eller likvärdigt. Omfattning enligt rumsbeskrivning. Dörrstoppare Monteras på vägg och uppsätts för samtliga dörrar. Placering klarlägges med beställaren innan montage. Brandsläckare Handbrandsläckare med upphängningsanordning och infästning skall ingå i omfattning enligt brandskyddskrav. Tillhörande standardiserad skylt placeras intill handbrandsläckare.

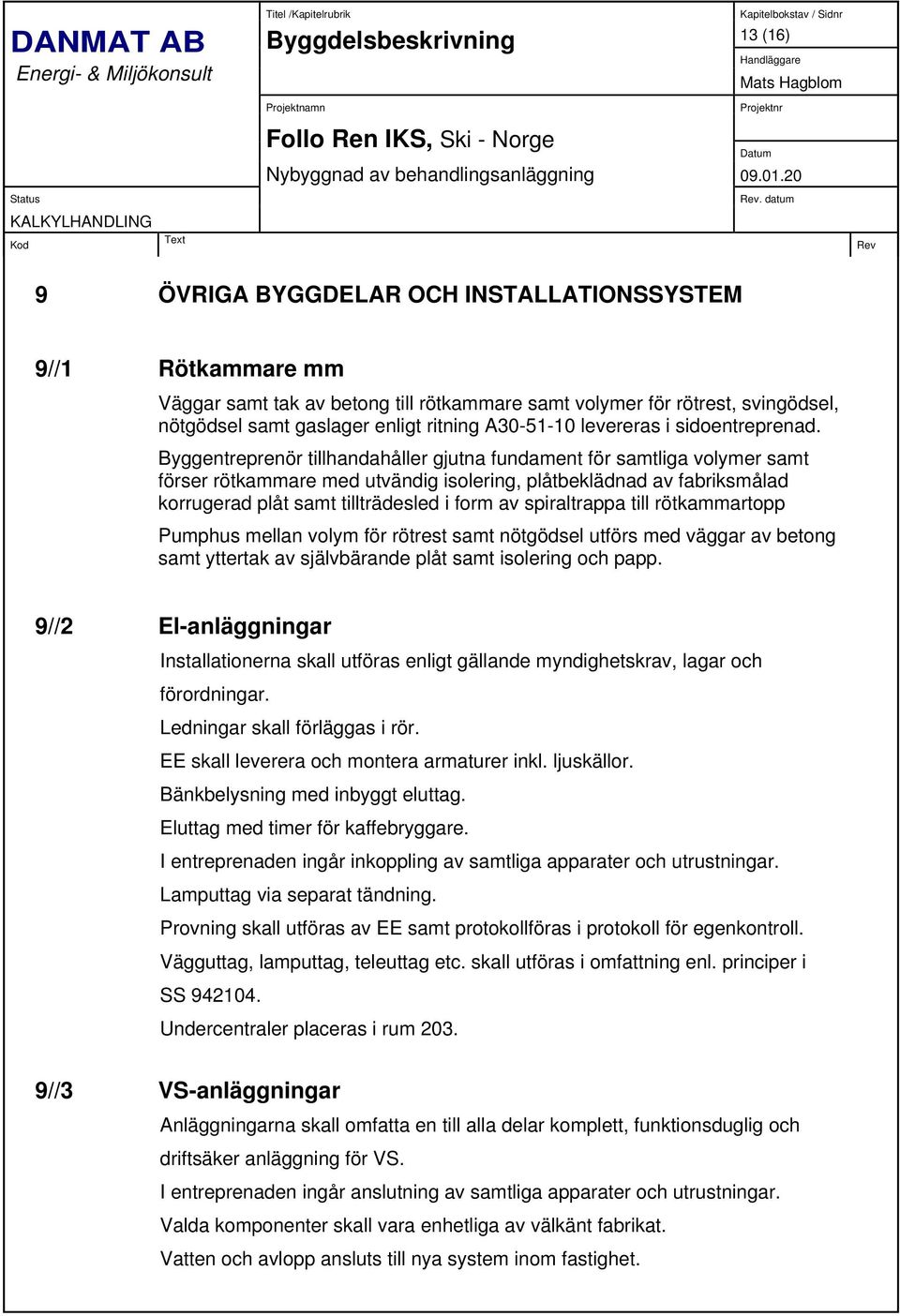

13 13 (16). datum 9 ÖVRIGA BYGGDELAR OCH INSTALLATIONSSYSTEM 9//1 Rötkammare mm Väggar samt tak av betong till rötkammare samt volymer för rötrest, svingödsel, nötgödsel samt gaslager enligt ritning A levereras i sidoentreprenad. Byggentreprenör tillhandahåller gjutna fundament för samtliga volymer samt förser rötkammare med utvändig isolering, plåtbeklädnad av fabriksmålad korrugerad plåt samt tillträdesled i form av spiraltrappa till rötkammartopp Pumphus mellan volym för rötrest samt nötgödsel utförs med väggar av betong samt yttertak av självbärande plåt samt isolering och papp. 9//2 El-anläggningar Installationerna skall utföras enligt gällande myndighetskrav, lagar och förordningar. Ledningar skall förläggas i rör. EE skall leverera och montera armaturer inkl. ljuskällor. Bänkbelysning med inbyggt eluttag. Eluttag med timer för kaffebryggare. I entreprenaden ingår inkoppling av samtliga apparater och utrustningar. Lamputtag via separat tändning. Provning skall utföras av EE samt protokollföras i protokoll för egenkontroll. Vägguttag, lamputtag, teleuttag etc. skall utföras i omfattning enl. principer i SS Undercentraler placeras i rum //3 VS-anläggningar Anläggningarna skall omfatta en till alla delar komplett, funktionsduglig och driftsäker anläggning för VS. I entreprenaden ingår anslutning av samtliga apparater och utrustningar. Valda komponenter skall vara enhetliga av välkänt fabrikat. Vatten och avlopp ansluts till nya system inom fastighet.

14 14 (16). datum Alla för entreprenaden erforderliga systemfyllningar och urluftningar ingår i entreprenaden. Alla uppfästningsanordningar utförs varmförzinkade. Vid genomgång av väggar skall hylsor användas. Täckbrickor anbringas. Ledningssystem för kall- och varmvatten utförs som synlig förläggning. Nya sanitetsapparater enligt rumsbeskrivning. Synliga rör utförs förkromade. All sanitetsutrustning förses med föravstängningsventiler vid varje apparat och armatur. Golvbrunnar, golvrännor etc. skall vara kopplade till ny olje- och bensinavskiljare innan anslutning till spillvattenledning. Matning till värmesystem avslutas innanför väggar till rum //3 V-anläggningar Lokaler förses med ny FTX-ventilation.

15 15 (16). datum LCS BYGGPLATSMÅLNING AV HUS MATERIAL- OCH VARUFÖRESKRIFTER Föreskrivna namngivna målerimaterial avser att fastlägga kvalitet, funktion och utseende. Alla nya ytor skall målningsbehandlas. Till väggar räknas pelare, nischer, smygar och liknande. Till tak räknas balkar, inklädda kanaler och fria kanter. Ytor och detaljer som ej skall målningsbehandlas skall hållas rena från färg. Tak- och väggytor skall slätmålas (SL) om ej annat anges. Glans i torra utrymmen skall vara halvmatt 20. Målningsbehandlingar på väggar och tak skall utföras i enlighet med Referensytor Måleri, utgåva 1997, målningsklass 1. Entreprenören avgör själv vilka under- och färdigbehandlingar som erfordras för att uppnå ett fullgott slutresultat. Material till underbehandlingar och målning skall anges i en materialförteckning och bifogas anbudet. UTFÖRANDEFÖRESKRIFTER Målning Alla invändiga och utvändiga ytor skall målningsbehandlas. Vald färg skall vara lämpligt för underlaget och miljön. Nymålningen innefattar även samtliga foder, lister, socklar, karmar, dörrblad, fönster, rörledningar, radiatorer, ventiler, kanaler m.m. som kan förekomma i rummet. Till väggar räknas pelare, nischer, smygar och liknande.

16 16 (16). datum Till tak räknas balkar, inklädda kanaler och fria kanter. Ytor och detaljer som ej skall målningsbehandlas skall hållas rena från färg. Tak- och väggytor skall rullstöpplas till yta SL om ej annat särskilt anges. Synliga kapytor på industriellt målade trälister avslipas och målas. Grundmålning 40 µm rostskyddsfärg på fabrik. Skarvremsor Skarvremsor till gipsskivor skall vara 50 mm breda perforerade pappersremsor, för iläggning i sandspackelmassa. Skarvremsor mellan olika material skall vara typ armeringsväv, 120 mm bred. Plåthörn för inspackling skall användas som hörnskydd. Spackelmassa Spackelmassa skall vara Breplasta med lämplig gradering. Spackelmassa i våta och fuktiga utrymmen skall vara Breplasta W. Täckfärger inomhus Färg till målning av vägg- och takytor skall vara s.k miljölatex. Till grundning vid målning med latexfärg används av färgtillverkaren rekommenderad grundfärg. Färg till rör (oisolerade) skall vara Beckers Elementfärg V.
