FÖRFRÅGNINGSUNDERLAG. SNYGGATORPSSKOLAN Klippans kommun

Transkript

1 BYGGBESKRIVNING HUS FÖRFRÅGNINGSUNDERLAG SNYGGATORPSSKOLAN Klippans kommun A-KONSULT FLORETTGATAN 29B BOX SE HELSINGBORG Org Nr: Postgiro: Bankgiro: Telefon: Nat Int Telefax: Nat Int

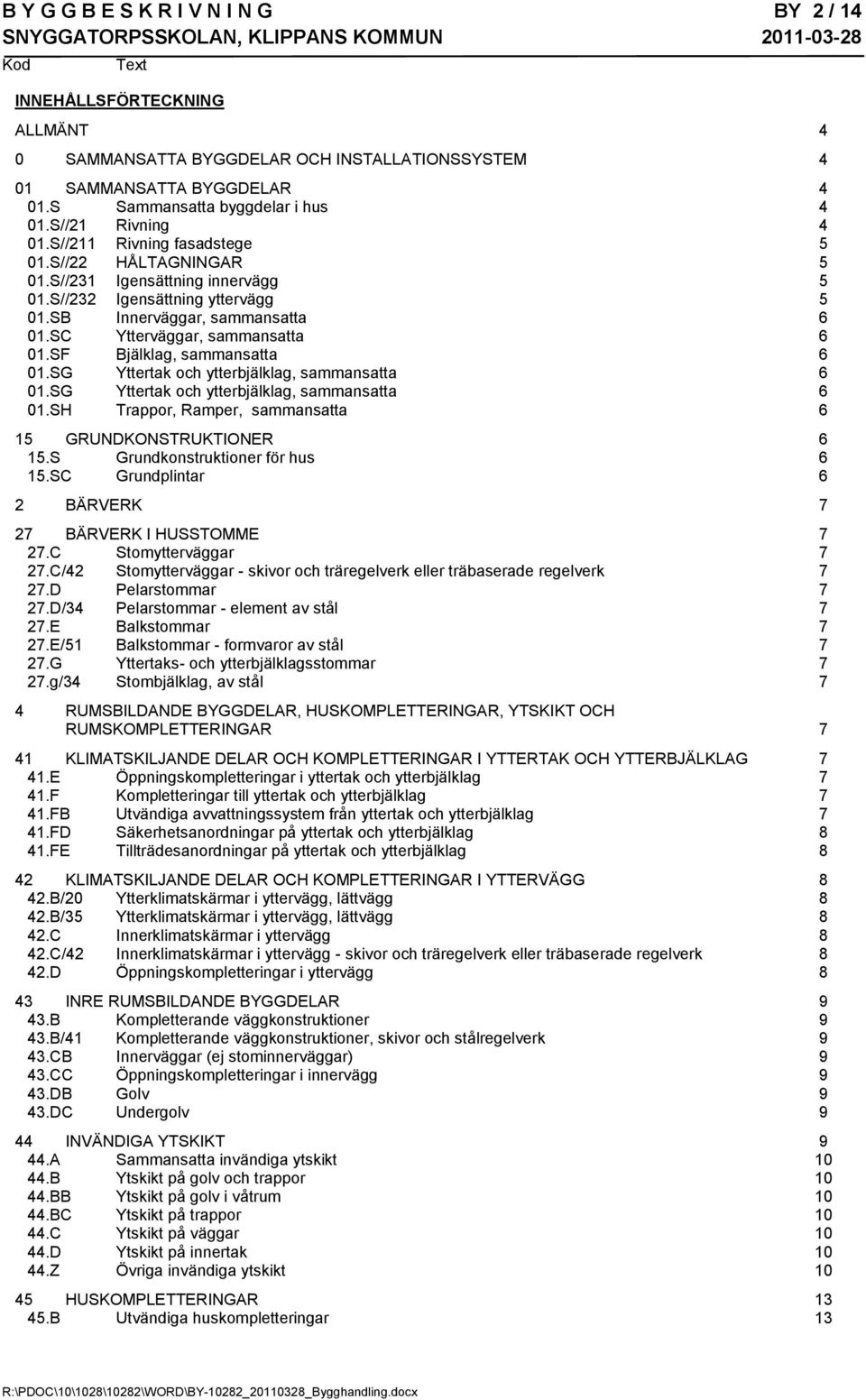

2 B Y G G B E S K R I V N I N G BY 2 / Kod Text INNEHÅLLSFÖRTECKNING ALLMÄNT 4 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 4 01 SAMMANSATTA BYGGDELAR 4 01.S Sammansatta byggdelar i hus 4 01.S//21 Rivning 4 01.S//211 Rivning fasadstege 5 01.S//22 HÅLTAGNINGAR 5 01.S//231 Igensättning innervägg 5 01.S//232 Igensättning yttervägg 5 01.SB Innerväggar, sammansatta 6 01.SC Ytterväggar, sammansatta 6 01.SF Bjälklag, sammansatta 6 01.SG Yttertak och ytterbjälklag, sammansatta 6 01.SG Yttertak och ytterbjälklag, sammansatta 6 01.SH Trappor, Ramper, sammansatta 6 15 GRUNDKONSTRUKTIONER 6 15.S Grundkonstruktioner för hus 6 15.SC Grundplintar 6 2 BÄRVERK 7 27 BÄRVERK I HUSSTOMME 7 27.C Stomytterväggar 7 27.C/42 Stomytterväggar - skivor och träregelverk eller träbaserade regelverk 7 27.D Pelarstommar 7 27.D/34 Pelarstommar - element av stål 7 27.E Balkstommar 7 27.E/51 Balkstommar - formvaror av stål 7 27.G Yttertaks- och ytterbjälklagsstommar 7 27.g/34 Stombjälklag, av stål 7 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 7 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 7 41.E Öppningskompletteringar i yttertak och ytterbjälklag 7 41.F Kompletteringar till yttertak och ytterbjälklag 7 41.FB Utvändiga avvattningssystem från yttertak och ytterbjälklag 7 41.FD Säkerhetsanordningar på yttertak och ytterbjälklag 8 41.FE Tillträdesanordningar på yttertak och ytterbjälklag 8 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 8 42.B/20 Ytterklimatskärmar i yttervägg, lättvägg 8 42.B/35 Ytterklimatskärmar i yttervägg, lättvägg 8 42.C Innerklimatskärmar i yttervägg 8 42.C/42 Innerklimatskärmar i yttervägg - skivor och träregelverk eller träbaserade regelverk 8 42.D Öppningskompletteringar i yttervägg 8 43 INRE RUMSBILDANDE BYGGDELAR 9 43.B Kompletterande väggkonstruktioner 9 43.B/41 Kompletterande väggkonstruktioner, skivor och stålregelverk 9 43.CB Innerväggar (ej stominnerväggar) 9 43.CC Öppningskompletteringar i innervägg 9 43.DB Golv 9 43.DC Undergolv 9 44 INVÄNDIGA YTSKIKT 9 44.A Sammansatta invändiga ytskikt B Ytskikt på golv och trappor BB Ytskikt på golv i våtrum BC Ytskikt på trappor C Ytskikt på väggar D Ytskikt på innertak Z Övriga invändiga ytskikt HUSKOMPLETTERINGAR B Utvändiga huskompletteringar 13

3 B Y G G B E S K R I V N I N G BY 3 / Kod Text 45.BD Skärmtak Z Övriga huskompletteringar RUMSKOMPLETTERINGAR B Inredningar C Utrustningar Z Övriga rumskompletteringar 14

4 B Y G G B E S K R I V N I N G RAM 4 / 14 ALLMÄNT Denna byggbeskrivning ansluter till Hus AMA 08. Anvisningar i Hus AMA 08 ska gälla för projektet om annat inte anges i denna eller i övriga för projektet gällande handlingar. 0 SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 01 SAMMANSATTA BYGGDELAR 01.S SAMMANSATTA BYGGDELAR I HUS Kravställande Entreprenaden skall i sin helhet uppfylla kraven enligt BBR. Materialtillverkares och leverantörers anvisningar skall följas. Miljö Produkter som innehåller ämnen som finns i Kemikalieinspektionens Begränsningslista får ej användas. För märkningspliktiga produkter skall säkerhetsblad redovisas. För dessa produkter skall rekommenderade alternativ sökas via byggvaruguide på Internet. Beställaren samt driftspersonal skall informeras om drift, skötsel och underhåll av material och teknisk utrustning. Dit hör t ex fläktar, filter, golvbrunnar, vattenlås och golv. En miljödeklaration skall tas fram som dokumenterar miljöegenskaperna för samtliga byggnadsmaterial inklusive ytbehandlingar och inredningar. 01.S//21 RIVNING Rivningar ska utföras enligt denna beskrivning och ritningar. Av rumsbeskrivningen och övriga handlingar framgår vilka befintliga material, inredningar osv som finns och hur rummen ska vara utrustade när de är klara. Alla erforderliga rivningar för att erhålla ett utseende enligt rumsbeskrivningen ingår i entreprenaden. Rivning av samtliga fönster inom arbetsområdet och även i rum 1312 som är placerat utanför arbetsområdet utförs. Rivning av delar av det gamla fläktrummet ska utföras. Se A- och K-Handling. Rivning av befintliga inredningar ska utföras, vissa ska endast demonteras, rengöras och återmonteras inom entreprenadområdet. Arbeten under denna rubrik ska efterlagas om så erfordras för att ett snyggt resultat ska uppnås. Vid beräkning av erforderliga rivningsarbeten ska följande förutsättas: Innerväggar är av tegel, dimensioner framgår av ritningarna. Bjälklag av betong Innertak av demonterbar tak typ akutex eller tr-plåt. Fast innertak. Finns på samtliga ytor på plan 2, även där det finns ett demonterbart tak. Det fasta innertaket består av lättbetong tj ca 100 mm. Yttertak av trätakstolar + isolering, råspont och papp Ytterväggar enligt gamla ritningar.

5 B Y G G B E S K R I V N I N G RAM 5 / 14 För mer information om befintliga konstruktioner som underlag för arbeten avseende rivning och håltagningsarbeten, se befintliga ritningar som bifogas med förfrågningsunderlaget. 01.S//211 RIVNING FASADSTEGE Befintliga fasadstegar 2 st till yttertak rivs. Efterlagning utförs i skruvhål. Stegarna är placerade vid fasad utanför blivande huvudentré. 01.S//22 HÅLTAGNINGAR Håltagningar utförs enligt ritningar. Arbeten under denna rubrik ska efterlagas om så erfordras för att ett snyggt resultat ska uppnås. Håltagningar i bjälklag ska också utföras för nya grundförstärkningar i form av plintar. Se K-handling. Befintliga fönsterbröstningar innehållande ventilationskanaler längs yttervägg rivs. Erforderliga avväxlingar ska utföras. Se K-Handling. Håltagningar bygg-pm vvs. Vid beräkning av erforderliga håltagningsarbeten ska följande förutsättas: Innerväggar är av tegel, dimensioner framgår av ritningarna. Bjälklag av betong Innertak av demonterbar tak typ akutex eller tr-plåt. Fast innertak. Finns på samtliga ytor på plan 2, även där det finns ett demonterbart tak. Det fasta innertaket består av lättbetong tj ca 100 mm. Yttertak av trätakstolar, råspont och papp Ytterväggar enligt gamla ritningar. För mer information om befintliga konstruktioner som underlag för arbeten avseende rivning och håltagningsarbeten, se befintliga ritningar som bifogas med förfrågningsunderlaget. Håltagning för ska utföras av entreprenör för installation av gasolskåp. 01.S//231 IGENSÄTTNING INNERVÄGG Igensättningar utförs enligt ritningar. Alla igensättningar utförs med lika material som anslutande väggar. Igensättning ska hamna i liv med intilliggande väggars yta. Målning av igensättningar utförs till väggars naturliga skarvar, utseende lika anslutande ytor. Igensättningar ska utföras på ett sådant sätt att gällande brand och ljudkrav uppfylls. Förenklat sagt ska igensättningen bli en del av väggen och uppfylla samma krav som anslutande väggar när det gäller brand, ljud, estetik mm. 01.S//232 IGENSÄTTNING YTTERVÄGG Igensättningar utförs enligt ritningar. Alla igensättningar utförs med lika material som anslutande väggar. Igensättning ska hamna i liv med intilliggande väggars yta. Målning av igensättningar utförs till väggars naturliga skarvar, utseende lika anslutande ytor. Igensättningar ska utföras på ett sådant sätt att gällande brand och ljudkrav uppfylls. Förenklat sagt ska igensättningen bli en del av väggen och uppfylla samma krav som anslutande väggar när det gäller brand, ljud, estetik mm.

6 B Y G G B E S K R I V N I N G RAM 6 / SB INNERVÄGGAR, SAMMANSATTA Se 43.CB 01.SC YTTERVÄGGAR, SAMMANSATTA Fasadmaterial enligt ritningar. Ytterväggar ska byggas om, ny isolering, diffusionsspärr osv ska monteras, Se K- Handling Se befintliga ritningar och nya ritningar. Detaljer framgår även av K-handling. En stor del av arbetet består i att bygga om befintligt fönsterbröstning då den befintliga innehåller ventilationskanaler som rivs. Yttervägg till fläktrum: Utförs enligt Sektionsdetaljer och K-Handling Yttervägg kring taklanternin byggs enligt K-handling och sektioner. 01.SF 01.SG 01.SG 01.SH BJÄLKLAG, SAMMANSATTA YTTERTAK OCH YTTERBJÄLKLAG, SAMMANSATTA YTTERTAK OCH YTTERBJÄLKLAG, SAMMANSATTA Yttertak ska renoveras se beskrivning avseende takarbeten. Allt arbete med slätplåt, rännor, rör, beslag, huvar o.d. skall utföras av fabriksbehandlad plåt, kulör anligt A-handling TRAPPOR, RAMPER, SAMMANSATTA Befintliga räcke och handeldare målas enligt rumsbeskrivning. Befintliga räcken är försedda med laminat som rivs och ersätts med ny laminat enligt Rumsbeskrivningen. Enkel trappa byggs inuti fläktrum vid dörr, se ritning. Ny trappa med tillhörande räcken i galvat stål på tak byggs enligt ritning. Befintliga trappor rengörs. Ny ramp byggs utanför vaktmästeri, se K-handling. 15 GRUNDKONSTRUKTIONER 15.S GRUNDKONSTRUKTIONER FÖR HUS 15.SC GRUNDPLINTAR Plintar av betong gjuts in i plattan. Se K-Handling. Plintar/grundläggning för nytt skärmtak utförs enligt K-handling.

7 B Y G G B E S K R I V N I N G RAM 7 / 14 2 BÄRVERK 27 BÄRVERK I HUSSTOMME 27.C STOMYTTERVÄGGAR 27.C/42 STOMYTTERVÄGGAR - SKIVOR OCH TRÄREGELVERK ELLER TRÄBASERADE REGELVERK Fläktrumsuppbyggnad redovisas i K-handlingen. 27.D PELARSTOMMAR 27.D/34 PELARSTOMMAR - ELEMENT AV STÅL Utförs enligt K-handling 27.E BALKSTOMMAR 27.E/51 BALKSTOMMAR - FORMVAROR AV STÅL Utförs enligt K-Handling 27.G YTTERTAKS- OCH YTTERBJÄLKLAGSSTOMMAR 27.G/34 STOMBJÄLKLAG, AV STÅL Utförs av TR-plåt enligt K-handling 4 RUMSBILDANDE BYGGDELAR, HUSKOMPLETTERINGAR, YTSKIKT OCH RUMSKOMPLETTERINGAR 41 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 41.E ÖPPNINGSKOMPLETTERINGAR I YTTERTAK OCH YTTERBJÄLKLAG 1 st större taklanternin byggs, se ritningar. 41.F KOMPLETTERINGAR TILL YTTERTAK OCH YTTERBJÄLKLAG Huvar för till- och frånluft ska vara svartlackerade. Utförande enligt ventilationshandlingar. 41.FB UTVÄNDIGA AVVATTNINGSSYSTEM FRÅN YTTERTAK OCH YTTERBJÄLKLAG Avvattningssystem ska bytas. Se separat beskrivning avseende takrenovering. På fläktrum på tak monteras ett nytt avvattningssystem i from av hängränna och stuprör, se ritning. Avvattning av skärmtak ska utföras med 2 st vattenutkastare se a-handling.

8 B Y G G B E S K R I V N I N G RAM 8 / FD 41.FE SÄKERHETSANORDNINGAR PÅ YTTERTAK OCH YTTERBJÄLKLAG Tillträdes- och skyddsanordningar skall uppsättas enligt A-Ritning. På fläktrumstak monteras 1 st fästögla för livlina + 1 st glidskydd för stege. TILLTRÄDESANORDNINGAR PÅ YTTERTAK OCH YTTERBJÄLKLAG Ny dörr till fläktrum monteras, se ritningar. 42 KLIMATSKILJANDE DELAR OCH KOMPLETTERINGAR I YTTERVÄGG 42.B/20 YTTERKLIMATSKÄRMAR I YTTERVÄGG, LÄTTVÄGG Se pkt 01.SC Ytterväggar, sammansatta. 42.B/35 YTTERKLIMATSKÄRMAR I YTTERVÄGG, LÄTTVÄGG Se pkt 01.SC Ytterväggar, sammansatta. 42.C INNERKLIMATSKÄRMAR I YTTERVÄGG 42.C/42 INNERKLIMATSKÄRMAR I YTTERVÄGG - SKIVOR OCH TRÄREGELVERK ELLER TRÄBASERADE REGELVERK Utförs enligt A- och K-Handling 42.D ÖPPNINGSKOMPLETTERINGAR I YTTERVÄGG Samtliga fönster inom arbetsområdet och även i rum 1312 ska bytas mot nya. Exakt antal framgår av uppställningsritning. Storlek på fönster enligt uppställningsritningen ska i förfrågningsunderlaget anses vara ett kalkylunderlag. I samband med uppdatering av förfrågningsunderlaget till bygghandling ska Arkitekt beredas tillfälle att ta exakta mått innan beställning kan utföras. Entreprenör ska då bistå med rivnings och demonteringsarbete i samband med denna måttagning. Detta då vissa fönster är svåra att mäta innan vissa delar har rivits. Drevning utföres med mineralullsremsa med invändig luft- och diffusionstätning. Utvändig fogmassa skall ha 10-års garanti. Ytterdörrar Utförs enligt uppställningsritningar och beskrivning avseende dörrar. Dörrsystem 2074 ska ha en tröskel av typ släplisttätning Ytterdörr ska vara av typ anslagsdörr. Dörrsystem 2074 ska vara försett med klämfri bakkant av EPDM-gummilister Lås Cylinderlås ska utföras i system med skolas tidigare system med huvudnyckel.

9 B Y G G B E S K R I V N I N G RAM 9 / 14 Fönster och fönsterdörrar Smyglister etc. utvändigt skall utföras i aluminium i kulör och utförande lika fönster. Gångjärn får ej utföras i aluminium. 10-års garanti skall lämnas på förseglade rutor, garantibevis överlämnas till Beställaren senast vid slutbesiktningen. 43 INRE RUMSBILDANDE BYGGDELAR 43.B KOMPLETTERANDE VÄGGKONSTRUKTIONER 43.B/41 43.CB 43.CC KOMPLETTERANDE VÄGGKONSTRUKTIONER, SKIVOR OCH STÅLREGELVERK Inklädnader för att dölja installationer skall uppsättas i erforderlig omfattning och korrekt brandklass. INNERVÄGGAR (EJ STOMINNERVÄGGAR) Innerväggar i gips enligt Gyprocs standard. Förstärkningar skall utföras för inredning och utrustning där så erfordras. Vägghörn förses med förstärkningsskena av stål före målning. ÖPPNINGSKOMPLETTERINGAR I INNERVÄGG Foder, täcklister etc skall vara av massivt trä, täckmålade från fabrik i kulör lika dörr. Fullständig beslagning ska utföras. Handtag och trycken ska vara av nickelfri metall. Innerdörrar Innerdörrar inkl karmar skall vara av fabrikat Swedoor se handling avseende innerdörrar. Inspektionsluckor Inspektionsluckor av stål skall insättas i väggar, inklädnader och tak i erforderlig omfattning och brandklass. Kulör lika vägg respektive tak. 43.DB 43.DC GOLV Vid öppningar mellan rum där tröskel inte monteras ska golv ligga i samma plan. Detta innebär att om t ex matta och klinker möts och ingen tröskel monteras skall nivåskillnaden spacklas upp så nivåskillnaden känns minimalt, dvs en spacklingslutning på ca 1:100 eller mindre kan godtas. UNDERGOLV Lokalt fall mot golvbrunnar. 44 INVÄNDIGA YTSKIKT

10 B Y G G B E S K R I V N I N G RAM 10 / A SAMMANSATTA INVÄNDIGA YTSKIKT 44.B YTSKIKT PÅ GOLV OCH TRAPPOR Dörrstoppar i golv får ej förekomma. Vid övergångar mellan klinker och plastmatta monteras en övergångslist i rostfritt tj= 1 mm och B=50 mm. Omfattning av respektive ytskikt, och övergångslister se rumsbeskrivning och ritningar. Golvbeläggning av plastmatta Plastmatta läggs enligt rumsbeskrivning och ritning Golvbeläggning av klinker Klinker läggs enligt rumsbeskrivning och ritning. Golvbeläggning av textilmatta Läggs enligt rumsbeskrivning och ritning. Golvbeläggning av torkmatta Läggs enligt rumsbeskrivning och ritning. Rengöring befintliga klinkerytor Befintlig klinker som ska rengöras är belagd med ett impregneringsmedel som är skydd mot smuts och ska underlätta rengöringen av golvet. Denna impregnering är gammal och sliten- Därför ska platta och fogar rengöras så den gamla impregneringen försvinner och att platta och fogar blir rena. Rengöring utfös med Grovrent FB 9800 (CC Höganäs). Därefter görs en kontroll tillsammans med beställaren att rengöringen är tillfylles. Efter rengöring behandlas ytan med ett nytt lager av impregneringsmedel. 44.BB YTSKIKT PÅ GOLV I VÅTRUM Ytskikt ska uppfylla krav på vattentäthet enligt PERs och GVKs anvisningar. Utöver de vanliga våtrumen inom entreprenaden ska även golvbeläggning i fläktrum utföras med uppvik. Och med krav på vattentäthet. 44.BC YTSKIKT PÅ TRAPPOR Golvbeläggning är klinker, rengörs enligt pkt 44.B 44.C YTSKIKT PÅ VÄGGAR Se rumsbeskrivning. 44.D YTSKIKT PÅ INNERTAK Se rumsbeskrivning och undertaksplan. 44.Z ÖVRIGA INVÄNDIGA YTSKIKT Socklar skall vara av massivt, kvistfritt trä som skruvas.

11 B Y G G B E S K R I V N I N G RAM 11 / 14 Socklar skall geras i hörn och uppsättas i omfattning enl. rumsbeskrivning. Socklar i övrigt se rumsbeskrivning. Målning Materialförteckning Före målningsarbetenas påbörjande skall entreprenören överlämna en fullständig förteckning i två exemplar över de material som entreprenören har för avsikt att använda. Förteckningen skall godkännas av Beställaren för arbetets påbörjande. Avvikelser från materialförteckningen skall redovisas för beställaren för godkännande före arbetets utförande. Gällande förteckning skall överlämnas till Beställaren vid slutbesiktningen i två exemplar. Målningssystem och ytmaterial som används skall vara lågemitterande, emissionsklass MEC-A. Generella anvisningar Överbliven färg etc får ej spolas ner i avloppssystemet. Fabrikantens föreskrifter på förpackning eller i varukataloger skall följas. Generellt gäller att alla ytor, även bakom skåp, tavlor, radiatorer m m, ska behandlas såvida det inte i annan handling anges att en yta skall vara obehandlad. Inredning ska kunna flyttas utan att målningskomplettering ska vara nödvändig. Kvalitet och utseende på färdiga ytskikt skall utföras enligt Referensytormåleri utgåva 2007 med senaste revideringar enl. Målarmästarnas Riksförening. Referensytor-måleri skall gälla för målning. Till skarvbehandling på gipsskivor skall perforerade pappersremsor användas, b 50 mm hål 1,5-2 mm diameter. Denna skall läggas i pålagd spackelfärg och fästas fullständigt med samtidig spackling utanpå remsan. Remsor i skarvar mellan olika material typ gips-betong skall vara typ armeringsväv 120 mm bred. Spackelmassa skall häfta väl till underlaget. Sandspackel till underbehandling i våtutrymmen skall vara av godkänd kvalitet. Sandspackel för iläggning av remsa skall ha klistrande egenskaper. På underlag av betong gjuten mot skivform samt ytor som ska vara underlag för väv och tapet ska normalgraderad spackelmassa användas (max kornstorlek 0,3 mm). För skarvspackling på skivor där remsa erfordras, skall till sista skarvspacklingen användas sandspackelmassa typ fin (max kornstorlek 0,1mm) som skall vara i kulör lika skivmaterialet. För skarvspackling på skivor där remsa ej erfordras, skall sandspackelmassa typ handspackel fin användas. Sandspackelmassa som skall vara underlag för strykning skall ha hög vithet och vara typ Beckers Handspackel fin. För våtutrymmen skall såväl bredspackling som skarvspackling utföras med sandspackelmassa typ vattentåligt sandspackel. Spackelfärg till snickerier, ståldörrar och dylikt skall anpassas till förekommande underlag och färdigbehandling. Olje- och Alkydspackelmassa skall vara typ Alcro Millspackel. Latexspackelmassa skall vara typ Beckers Snickerispackel.

12 B Y G G B E S K R I V N I N G RAM 12 / 14 Målning på väggar och tak i badrum, våtrum, fläktrum, städ och källsorteringsrum skall ske med våtrumsfärg, i klass VT på ytor som utsätts för vattenspolning, i klass VA på ytor som utsätts för vattenstänk och luftfuktighet Samtliga befintliga ytskikt på golv och vägg, där nya ytskikt ska appliceras rivs ner till fasta underlag. Efterlagningar, justeringar och spacklingar ska utföras till kvalitet som ger ett färdigt resultat som vid nybyggnad. Erforderlig demontering och återmontering av armaturer, skyltar och inredningar för att genomföra ommålningsarbeten ingår i entreprenörens åtagande. Om ej annat anges i rumsbeskrivningen ska följande ytor gälla generellt för alla målningsarbeten: Gipsväggar som ska putsas utförs enligt följande: Skarvar i gipsen skarvspacklas med pappremsa. Skruvhål spacklas. När spacklet är slipat och torrt primas ytorna med Sto Prep In. Detta görs enklast med Roller och pensel. Torktid ca 12 timmar. Väggarna putsas sen med Sto Systemputs, som struktureras till önskad struktur. Om putsen ska vara filtad, rekomenderas att man först putsar ett lager som får torka till dagen efter. Ett nytt lager Systemputs läggs sen på och filtas. Om gipsskivorna går mot främande material, ex betong eller en murad konstruktion, görs en anvisning i putsen och en mjukfog läggs i anvisningen. Efter att Systemputsen torkat ( torktid ca 1 dygn/ mm puts ) målas den med lämplig färg exempelvis Sto OptiCryl i önskad glans och kulör. Smygar i dörrar, öppningar, valv och fönster skall vävas med slät väv, typ Tasso G50 och målas. Övriga väggar mm: Referensytekoder Underlag A XX:XX A Obehandlad yta C - Befintlig målad yta E - Befintlig strukturerad vävyta G Befintliga väggar med rivna ytskikt Slutyta X 1X:XX 1 Målning Målad yta 2 Målning Målad ny vävyta 4 Målning Slätmålad yta 6 Målning Klarlackad/oljad träyta 7 Målning Brandskyddsmålad stålyta Målningsklass X X1:XX 1 Klass 1 för ytor med höga krav på jämnhet

13 B Y G G B E S K R I V N I N G RAM 13 / 14 Bladnummer i pärm X XX:01 Nya väggytor och smygar som ej är beklädda med ytskiktsfärdiga material A 21:05 Nya takytor som ska målas A 11:01 Ny panel på vägg målningsbehandlas och brandskyddas enligt rumsbeskrivning Befintliga väggytor och smygar som idag är målade G 11:01 Befintliga takytor som idag är målade C 11:01 Befintliga karmar som ej rivs C 11:01 Ståldetaljer som ska brandskyddsmålas A 74:04 VS-rör inom arbetsområdet som ej berörs av ombyggnaden om ej annat anges i handlingarna. C 41:09 El, doslock målas lika kringliggande ytor. Glans Generellt gäller nedanstående glansvärden för färdigstrykning: Väggar och smygar i rum Glans 7 Tak i rum Glans 3 Tak i våtrum Glans 20 Övrigt: Ståldörrar levereras grundmålade för platsmålning. Snickerier skall vara fabriksmålade. Målning utvändigt Målning på trä utvändigt Målningsbehandling utvändigt skall vara grundning samt 2 ggr färdigstrykning. Kapytor och ändträ skall behandlas med grundolja före grundning. Fuktkvoten i virke som skall målningsbehandlas får vara högst 16 %. Torkning av virke som skall målningsbehandlas skall påbörjas inom ett dygn efter det virket sågats. Målningsbehandling på grånat virke för ej förekomma. Färdigstrykning skall ske snarast efter uppsättning. Utvändigt stål målningsbehandlas enligt K-Handling. Kulör enligt A-Handling. Rum som berörs av ombyggnaden som ej direkt ingår i arbetsområdet ska ytor målningsbehandlas lika befintliga ytor. Målningsbehandling ska ske till naturliga skarvar. Denna punkt avser rum som berörs pga håltagningar och igensättningar, provisoriska igensättningar osv. 45 HUSKOMPLETTERINGAR 45.B UTVÄNDIGA HUSKOMPLETTERINGAR

14 B Y G G B E S K R I V N I N G RAM 14 / BD SKÄRMTAK Skärmtak vid entre byggs enligt ritningar. 45.Z ÖVRIGA HUSKOMPLETTERINGAR Tätningar All tätning skall utföras av auktoriserad tätningsfirma och märkas med klass. All tätning med fogmassor/fogskum ska utföras så att brand, ljud, fukt och täthetskrav uppfylls. Fogmassa skall vara i kulör som överensstämmer med det som skall fogas. Tätning av brandcellsgränser ska utföras efter rivna installationer. Övriga hål och skador i befintliga brandcellsgränser ska brandtätas av entreprenören 46 RUMSKOMPLETTERINGAR 46.B INREDNINGAR Ny fast inredning monteras enligt A-Ritningar Inredningar som ska monteras framgår även av rumsbeskrivning. För inredningar i detalj se rumsbeskrivning och ritningar. I rumsbeskrivning och ritningar kan det finnas fler inredningar som ej är uppradade ovan. Befintliga inredningar ska delvis återanvändas. Dessa ska då demonteras, rengöras och monteras, ofta på en ny position inom entreprenadområdet. Befintliga inredningar som skall återanvändas placeras i samråd med verksamheten. 46.C UTRUSTNINGAR Utförs enligt ritningar och beskrivning. 46.Z ÖVRIGA RUMSKOMPLETTERINGAR Små rumsnummerbrickor, storlek ca 20x40 mm, i plast ska monteras i ovankant på dörrfoder på samtliga dörrar. Exakt placering meddelas av Arkitekt. Utförs enligt ritningar och beskrivning.
