Exakt klimatkontroll i högteknologiska miljöer Jupiter och Mercury datorrumsaggregat

Transkript

1 Exakt klimatkontroll i högteknologiska miljöer Jupiter och Mercury datorrumsaggregat

2 Precisionskontroll från Trane, din levera Kompromisslös precision Dagens datorrum, serverrum och andra högteknologiska utrymmen är mer beroende än någonsin av extremt tillförlitliga klimatanläggningar. Redan obetydliga avvikelser i temperatur- eller fuktnivåer kan leda till systemfel och ekonomiska förluster med katastrofala följder. Därför erbjuder Trane, som en del av totalkonceptet för fastighetens miljösystem, klimatkontroll med oöverträffad precision för högteknolgiska utrymmen. Energibesparing Ett antal energibesparande alternativ, som elektroniskt styrd fläktmotor, elektroniska expansionventiler, energibesparingsenheter etc. ger lägre kostnader för innehav. Och genom att använda de senaste elektroniska styrstrategierna ger Tranes datorrumsaggregat dig ett SHR-värde på +90 %. Tranes datorrumsaggregat är inte bara precisionsstyrda. De erbjuder kylning precis där det behövs. Climate control precision

3 ntör av kompletta lösningar Flexibilitet för att uppfylla dina behov Trane-serien med Jupiter och Mercury datorrumsaggregat ger dig ett av de bredaste utbuden av kyleffekt: från låga 5 kw till 130 kw. Så vilka kylningsbehov du än har kan du lita på att vi klarar av dem. Oöverträffad tillförlitlighet för dina viktigaste processer Tack vare smart design, omfattande laboratorietest och produktionsprocesser med total kvalitet, garanterar ditt precisionsklimatsystem från Trane felfri drift dygnet runt, dag efter dag efter dag Dessutom innehåller serien ett brett utbud av konfigurationer och luftlödesteknik. Välj bland luftkylda enheter och vätskekylda enheter med direktexpansion, enheter med köldbärare, energibesparande enheter och enheter med dubbelkylning. Du kan också välja bland olika fläkttyper och alternativ allt du behöver för att säkerställa att du får exakt den lösning som passar Om någon komponent ändå skulle börjar krångla loggas detta och ett larm går. Larmet kan till och med skickas till en annan plats via ditt Trane BMS (fastighetssystem) med hjälp av mikroprocessorkontrollen som hela tiden övervakar alla enhetens komponenter och miljöparametrar. Allt eventuellt underhållsarbete kan då utföras omedelbart. dig. Exakt Flexibel Tillförlitlig Effektiv Oöverträffad precision med användarvänligt gränssnitt.

4 Tranes spetskompetens märks Extrem precision Elektroniska expansionventiler ger ännu mer exakt styrning av köldmedieflödet, vilket leder till energibesparingar och total driftstabilitet, framför allt när variationerna i kylbehov eller kondenseringstemperaturer är viktiga. Med intelligenta styrenheter får du bra kontroll över dina viktigaste parametrar, vilket ger god tillförlitlighet, total flexibilitet och bättre prestanda. Med tillval som befuktare med elektroder, återuppvärmning av värmebärare och återuppvärmning av hetgas för avfuktning underlättas exakt styrning av luftfuktighet och temperatur. EEV Enhetens effektivitet (Prestandakoefficient) TEV Elektroniskt expansionsventil (EEV) Termostatisk expansionsventil (TEV) Utomhustemperatur C Climate control precision

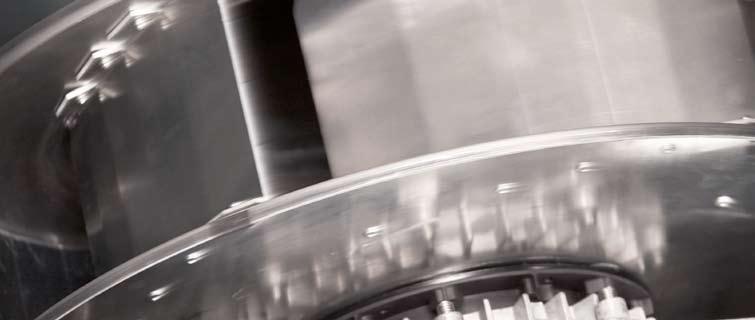

5 Frikyla Tack vare möjligheten till frikylning i energibesparande enheter kan man få ännu större besparingar. Systemet anpassar driften efter utomhusförhållandena vilket sänker strömförbrukningen med 20 till 60 %, beroende på det lokala klimatet. Effektivitet Vår direktdrivna fläktar med elektroniskt styrda (EC) motorer kräver upp till 45 % mindre ström för vätskekylaggregat och 60 % mindre ström för luftkylda aggregat jämfört med aggregat med AC-standardmotorfläktar. De är mycket effektiva vid delvis belastning eftersom fläkthastigheten justeras av mikroprocessorstyrningen när enheten är igång. Dessutom har EC-motorn längre livslängd och mindre servicebehov än AC-motorer eftersom underhållskostnaderna i huvudsak är kopplade till borstslitage, vilket EC-motorer inte har. BMS-integration Aggregatets styrenheter är utformade för att kommunicera med de flesta vanliga protokoll, vilket underlättar integrationen i ditt fastighetssystem. Du kan övervaka och styra driftparametrar och få fram historik för data eller larm i enheter som är installerade på ett eller flera ställen, direkt från ditt skrivbord. Underhållsåtgärderna kan hanteras på ett bättre sätt och riskerna för dyra avbrott minskas. Energikostnader AC -30% EC Konventionell AC-motorteknik EC-motorteknik

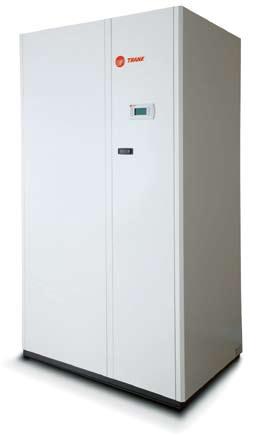

6 Utformad för kritiska tillämpningar 1 Elektronisk expansionsventil Aggregatet följer kylbehovet med stor exakthet, från cirka 5 till 115 % av den nominella belastningen (från 50 till 110 % vid termostatiska expansionventiler), vilket förbättrar prestandakoefficienten (COP) vid lägre kondenstemperatur. 2 Elektroniskt styrd fläktmotor EC-motorer kallas även borstlösa DC-motorer och ger en överlägsen styrning av och variabla hastigheter i dina fläktar. Detta omvandlas till lägre strömförbrukning och förbättrad livslängd i systemet jämfört med vanliga AC-motorer. 3 Säkerhet och tillförlitlighet Aggregat med direktexpansionskretsar har skruvkompressorer för optimerad tillförlitlighet och effektivitet. Det finns även ett stort utbud av tillval för ännu bättre säkerhet och tillförlitlighet: brand-, rök- och vattenläckagedetektorer. Utvändiga sensorer för larmsignaler om hög omgivande temperatur och luftfuktighet, larm för smutsigt filter, högeffektiva filter etc. 4 Säkrare och enklare underhåll Du har fullständig åtkomst till alla huvudkomponenter från enhetens frontpanel. Inre och yttre dörrpaneler ger extra säkerhet, kontinuerlig drift och lägre ljudnivåer vid underhåll. 5 Avancerad styrning Enkla gränssnitt med grafiska displayer som medger styrning av många parametrar, rapporter och larmsignaler. Enheterna kan kopplas ihop i ett antal olika konfigurationer tack vare det lokala nätverket. Climate control precision

7

8 Teknik och val av luftflöden Luftkylda aggregat med direktexpansion Enkelt aggregat med direktexpansion, kan fungera separat. Västkekylda aggregat med direktexpansion Enkelt aggregat med direktexpansion, med vätskekyld kondensor. Kan vara praktiskt för att undvika långa köldmedierör i vissa byggnader. Dubbla vätskekylda eller luftkylda Fungerar som ett vätskekylt eller luftkylt aggregat med direktexpansion, men aggregatet kan också anslutas till en köldbärarkrets. Direktexpansion kan användas på nätterna om kylaggregatet är avstängt. 2-i-1-systemet kan också användas som backup. Energibesparande Aggregatet kan användas i tre olika lägen: Sommar: fungerar som ett vätskekylt aggregat med direktexpansion. Mellanårstid: Direktexpansion vätskekylt + frikyla. När det är kallare utomhus används både köldmedium och vatten för att kyla luften. Vattnet går igenom en sammanflätad slinga i förångningsslingan innan det rinner igenom vattenkondensorn, för att minska kompressoranvändningen. Vinter, 100 % frikyla: när det är tillräckligt kallt utomhus stängs kompressorerna av och endast vatten cirkulerar i slingan. Köldbärare Ansluts till ett kylaggregat. Val av luftflödeskonfiguration Vi kan hjälpa dig att ta fram vilken luftflödeskonfiguration som passar dig bäst valet beror bland annat på om åtkomstmöjligheter, vilken typ av värmebelastning du måste hantera, önskade installationskostnader. Nedåtblåsande Uppåtblåsande Climate control precision

9 Val av teknik Luftkylda aggregat med direktexpansion Västkekylda aggregat med direktexpansion Köldbärare Energibesparande Vattenkylda aggregat med dubbelsystem Luftkylda aggregat med dubbelsystem Filter Vattenkrets Mellanliggande vattenkrets Köldmediekrets Kondensorer med lödda Skruvkompressor plattor i rostfritt stål Fläkt Värmeväxlare (förångare) Kylare med eller utan kylmedel

10 Allt du behöver för byggnaden När du köper ett datorrumsaggregat från Trane får du inte bara en topprodukt, utan också expertis som kan hjälpa dig att optimera hela ditt system för klimatkontroll och hålla byggnadens totala driftkostnad på ett minimum medan den högsta komfortnivån bibehålls. Uppvärmnings-, ventilations- och luftkonditioneringssystem Beroende på din byggnad eller process kan du behöva ett kylaggregat, ett luftbehandlingsaggregat eller terminaler. Även här kan Trane hjälpa till. Som en av världens ledande tillverkare av klimatkontrollutrustning kan vi erbjuda den exakta lösningen. Dessutom kan du vara säker på att den passar perfekt tillsammans med dina datorrumsaggregat, eftersom alla komponenter använder samma protokoll och styrstrategier. Tranes kylaggregat, fläktslingor och luftbehandlingsutrustning levereras med fabriksmonterade styrenheter för integration i ett Fastighetssystem Med fastighetssystemet Tracer Summit får du övervakning och styrning i ett enda, integrerat system. Det användarvänliga grafiska gränssnittet med sina förinställda funktioner och standardkommunikationsprotokoll gör att du effektivt kan styra kapaciteten i fastigheten. Tracer Summit kan hjälpa dig med fastighetens temperatur-, luftfuktighet-, ventilation- och energihanteringsbehov, hur komplicerade de än är. Styrenheter av hög kvalitet som är enkla att använda, integrerade och tillförlitliga är nyckeln till maximal effektivitet och till förlängning av livstiden för fastighetens miljösystem. Trane-fastighetssystem. Vårt totala ansvarstagande gör att du kan vara lugn 10 Climate control precision

11 AND Trygghet med service och komponenter Hos Trane erbjuder vi lösningar med full service som är effektiva och pålitliga, precis som vår utrustning. Elite Start Tranes utrustning driftsätts av tekniskt kompetenta tekniker som har utbildats på fabriken. Vid Tranes driftsättning bekräftas att systemet inte bara är korrekt installerat utan också konfigurerat och finjusterat efter dina krav och behov. Styrning och underhåll För att du ska kunna hålla din Trane-utrustning i toppskick erbjuder Trane teknisk expertis som kan underhålla eller reparera ditt system. Hela vårt utbud av reservdelar för klimatkontroll, både Tranespecifika och allmänna, tillsammans med vårt avancerade logistiknätverk, säkerställer snabb och pålitlig service. Och resultatet? Om ett fel mot förmodan skulle uppstå i systemet hålls stilleståndstiden på ett absolut minimum. Uppgradering och förbättring Trane kommer med ett förslag för att hjälpa dig spara energi och samtidigt minimera dina kostnader för fastighetssystem och drift: Trane Select Contract-avtalen är skräddarsydda efter dina behov, ditt företag och din tillämpning. De består av flera olika servicenivåer från hjälp dygnet runt till fullständig täckning med alla delar och arbete, inklusive livscykelhantering och underhåll. Trane Care Services erbjuder ett stort urval av uppgraderingsprodukter för att uppfylla dina skiftande behov av tillförlitlighet, energibesparingar och miljöhänsyn. OPERATE AND MAINTAIN MAINTAIN OPERATE Elite Start UPGRADE AND UPGRADE AND IMPROVE IMPROVE Se till att dina system för klimatkontroll är fullt optimerade och integrerade med våra experttjänster. 11

12 Ett svårt val? Det finns hundratals olika systemutföranden, luftbehandlingsanläggningar och kylaggregatslösningar. Hur ska du kunna sålla bland valmöjligheterna och definitivt avgöra vilken konstruktion för klimatkontroll som är rätt för din fastighet? energianalyser jämför programmet TRACE 700 noggrant de olika fastighetsalternativens effekt. Du kan testa konsekvenserna av olika arkitekturegenskaper, system för klimatkontroll och scenarier för fastighetsutnyttjande och schemaläggning. Du kan också se de olika ekon an du fatta väl underbyggda beslut om en klimatlösning som är skräddarsydd för dina behov Det är förvånansvärt enkelt med hjälp av Trane. och resurser. Vår System Analyzer hjälper dig att beräkna belastningen på fastigheten och utföra preliminära energi- och kostnadsanalyser för nästan vilken kombination av fastighet, system och utrustning som helst. För LEED-certifiering hjälper programmet TRACE 700 (Trane Air Conditioning Economics) till med analysen av effekterna på energiläge och kostnader för nästan alla systemkonfigurationer. I programmet kan du anpassa en mängd olika variabler och skapa en detaljerad Kontakta oss att hjälpa dig är vårt jobb Vi kan hjälpa dig att planera, installera och hantera ditt nästa system för klimatkontroll så att du kan koncentrera dig på dina egentliga uppgifter. Vår erfarenhet och expertis i fråga om konstruktion, installation, driftstart och underhåll av system för klimatkontroll garanterar inte bara en lösning som bäst tillfredsställer dina krav och behov, utan ger dig också fullständig effektivitet och trygghet. energianvändningsprofil för din fastighet. Till skillnad från förenklade kalkylbladsbaserade Ring oss så kan vi diskutera saken. Eftersom kontinuerliga förbättringar av produkter och produktprestanda ingår i Tranes policy, förbehåller sig företaget rätten till konstruktions- och specifikationsändringar utan föregående meddelande. Enbart behöriga tekniker får utföra installation och service av den utrustning som beskrivs i detta dokument. För mer information, besök Trane bvba: Lenneke Marelaan 6,1932 Sint-Stevens-Woluwe, Belgium ON RPR Brussels 2009 Trane Med ensamrätt PKG-SLB028-SV, Oktober 2009
