Kontrollmetoder MSE17-01 Stoneridge SE5000 med MKII

Transkript

1 Kontrollmetoder MSE17-01 med MKII Första installationen av en SE5000 sid 3 Första installationen av en färdskrivare i ett fordon Gäller även leveranskalibrering vid fabriksmonterad färdskrivare Byte av en färdskrivare eller givare sid 6 Byte analog till digital Byte digital till digital Byte av givare Kalibrering av färdskrivare sid 10 Periodisk kontroll (2-års kontroll) Gäller vid ändring av kravparametrar och UTC med mer än 20 minuter Process för uppmätning av W-värde sid 14 Checklistor för kontroller sid 16 Utskriftsexempel sid

2 Kontrollera följande innan arbetet startas Att provningsförutsättningarna är uppfyllda Fordon utan last i körklart skick. Däcktryck i enlighet med tillverkarens anvisningar. Däckförslitning inom lagen tillåtna gränsvärden. Att UTC-tiden i MKII är korrekt inställd Starta MKII med ON följt av ett tryck på ENTER under uppstart Ange Code visas i MKII Skriv in koden 8642 och tryck ENTER Tryck Högerpil en gång till Ange tid&datum Tryck ENTER Kontrollera UTC-tiden mot FRÖKEN UR eller liknande service Tänk på tidsskillnaden +2 timmar sommartid och +1 timme vintertid Bekräfta med ENTER Ange och bekräfta dagens datum med ENTER Tryck MENU för att återgå till huvudmenyn i MKII Parametrar i en SE5000 Parametrar K-värde Vägmätare UTC-tid Aktuellt datum Tidsförskjutning Axelvärde uttag CANBus aktiv Hastighets faktor Funktion D6 Chassi nr Nästa kontroll Instal.datum Reset hastsignal Funktion D4 Lågfart gräns L-värde Däckdimension Nästa kalibrer. Reg. i land VRN Max hastighet Belysningsingång Varvtalsingång Språk Typ av CANBus D7 pinfunktion Seriell data ut Välj belysning Nivå belysn. Funktion belysn RPM faktor CAN terminering D1/D2 logg RPM logg RPM gränser KM/H logg KM/H gränser D5 pinfunktion CAN trip format Förvarn. Förvarn. Kalib. Max garantitid Maxhast Giltig tom Antal mån kvar Antal skrivn. Tid för aktiv. RD Aktivitet RD Kortläsning RD CAN Config. Visa Remote DL CAN Uppvakning B3 filter D6 pinfunktion C1 pinfunktion Tändn.aktiv växl Def.nyckel PåAv W-värde 2

3 Första installationen av en SE5000 Installationskontroll i kontrollrapporten Kontrollera först att provningsförutsättningarna (sid 2) är uppfyllda 1 Konfiguration av färdskrivaren (endast vid nyinstallation) Bekräfta att färdskrivaren är tillverkad eller konfigurerad till det fordon du ska installera den i Om det inte är en OEM-färdskrivare eller att den inte är beställd med förkonfiguration måste Optimo används för att konfigurera färdskrivaren Notera att endast KRM-enheter (universal färdskrivare) går att konfigurera 2 Kontroll av färdskrivaren Typgodkännande skylt (tillverkare, artikelnummer, serienummer, tillverkningsdatum, och typgodkännandenummer e5 0002) Hologrametikett (bakom utskriftkassetten, denna måste vara hel) Plombering av enheten (smältplomber, måste vara intakta) Allmän yttre besiktning (inga fysiska skador eller hål i färdskrivaren) 3 Funktionstest av kortfack 2 Kortfack 2 kontrolleras genom att sätta i och ta ut verkstadskortet Slå på tändningen och sätt in verkstadskortet i kortfack 2 När PIN? visas i displayen avbryt inmatningen genom att hålla inne och ta ut kortet Om Isättning av ogiltigt kort eller liknade visas, rengör kort samt kortläsare och testa igen Vid fortsatt fel testa funktion av kort genom ovan test i kortfack 1 4 Aktivera färdskrivaren Sätt in verkstadskortet i kortfack 1 När PIN? visas ange din pinkod med knapparna och bekräfta varje siffra med När visas håll inne för att fortsätta Om färdskrivaren inte är aktiverad kommer den nu att aktiveras automatiskt Displayen visar Sensor initieras följt av Sensorinitiering klar och därefter Aktivering slutförd Om fel/ingen givare är ansluten sker varken initiering eller aktivering Bekräfta Klar och Slutförd meddelandena med tills huvuddisplay visas med symbolen uppe i det högra hörnet Om färdskrivaren redan är aktiverad svara Ja på Vila tills nu, och fortsätt genom alla frågorna med tills du kommer till huvuddisplayen med symbolen uppe i det högra hörnet 5 Kontroll av givarkabel och givare Gör en visuell kontroll av givaren och att givarkabeln är intakt både vid givaren och färdskrivaren 6 Läs av däckdimension (drivhjul) Läs av och notera aktuell däckdimension 7 Mät däckens effektiva omkrets (L-värde) på drivhjulen Fastställ och notera rullningsomkretsen i millimeter Mäts genom 3 fulla hjulvarv eller med mätsticka 8 Mät upp fordonets W-värde Fast Sträcka 2 i MKII Mäts på en sträcka om 20 meter upp till 1000 meter alternativt i en för ändamålet kalibrerad bromsprovare Skillnad mellan körning 1 och körning 2 får vara max 30 pulser för att W-värdet ska vara godkänt uppmätt 3

4 9 Ange kalibreringsparametrar Läs, Förändra och Sända all data i MKII Läs ut alla parametrar (knapp 7 - ENTER) för att sedan gå in och förändra dem (knapp 8 - ENTER) Ange/uppdatera/bekräfta samtliga kravparametrar och tryck därefter MENU för att återgå W-värde, K-värde, Vägmätare, UTC-tid, Aktuellt datum, Tidsförskjutning, Chassinummer, Installationsdatum, L-värde, Däckdimension, Nästa kalibreringsdatum, Registreringsland, Reg.nummer(VRN), max km/h och Språk. Knapp 9 ENTER för att sända in alla parametrar till färdskrivaren 10 Kontroll av hastighet och sträcka Sträcka test i MKII Ställ färdskrivarens display på att visa hastighet Bläddra till Sträcka test i MKII och tryck ENTER Ställ in W DELETE för att ändra eller ENTER för att bekräfta det som visas Kontrollera att 50 km/h visas i färdskrivarens display, tillåten tolerans är ±4 km/h Under testet gå tillbaka till huvuddisplayen i färdskrivaren och bekräfta att körsymbolen visas för förare 1 Den procentuella avvikelsen på sträckan ska anges i kontrollrapporten Tolerans ±2% (resultat inom 980 m till 1020 m är godkänt) Tryck ENTER på MKII för att återgå till huvudmenyn 11 Test av klocka Klock Test i MKII Bläddra till KLOCK TEST och tryck ENTER Resultat ska anges i kontrollrapporten 12 Bekräfta att Andra Källa till Rörelse är aktiv Bläddra fram display för källa 1 och källa 2 Vid Andra Källa via CAN-bus kontrollera vid stillastående att både 1: och 2: visar 000km/h och att inga felkoder visas till höger i displayen under symbolen Om Tachomotion (GPS) används krävs provkörning i 50km/h för att bekräfta att källa 1 och 2 är inom 10 km/h från varandra Finns inte denna display är funktionen Andra Källa till Rörelse inte aktiverad i färdskrivaren Notera att MKII kan inte stänga av eller sätta igång denna funktion 13 Kontroll av hastighetsregulatorns avreglering (endast för fordon med hastighetsregulator) Kontrollera att fordonets avreglering inte påverkats vid kontroll av färdskrivaren Tillåten tolerans är +5 % Max 94,5 km/h (4,5 km/h över 90 km/h) på lastbil och max 105 km/h (5 km/h över 100km/h) på buss Utförs genom funktionen Fartsimulator i MKII och stillastående varvning tills dipp i motorvarv noteras, alternativt genom prov på väg eller annan metod från tillverkaren av hastighetsregulatorn Om fordonet inte längre reglerar korrekt måste uppdatering av hastighetsregulatorns inställningar utföras av ett för detta ändamål ackrediterat kontrollorgan 14 Radera felkoder Läs tabort DTCs i MKII Läs och ta bort eventuella felkoder Efter radering av felkoder läs igen för att kontrollera att det inte finns några aktiva felkoder. MKII kan nu stängas av och kopplas bort från färdskrivaren 15 Utför kontroll av aktiviteter (med verkstadskort i färdskrivaren) Kontrollera registrering av aktiviteter genom att samtidigt ställa förare 1 och förare 2 på samma aktivitet i nedan ordning Minst 1 minut Rast ( ) Fortsätt till nästa aktivitet först efter 1 min på förare 2 Minst 1 minut Tillgänglighet ( ) Minst 1 minut Annat Arbete ( ) Minst 1 minut Rast ( ) Denna minut är för att separera de tre aktiviteterna ovan och hantera eventuell UTC justering 4

5 16 Ta ut verkstadskortet Tryck och håll inne knapp 1 tills Slutland visas i färdskrivarens display Bekräfta frågan med och ta ut kortet 17 Skriv ut kalibreringsresultatet Skriv ut 24h fordon (märks med 2) och kontrollera samt markera de i steg 15 utförda aktiviteterna Skriv ut teknisk data (märks med 3) och kontrollera och markera uppgifterna i den aktuella kalibreringsrutan 18 Provkör fordonet Provkör fordonet och kontrollera att inga varningar eller felkoder kommer upp i färdskrivarens display Notera att felmeddelandet körning utan korrekt kort kommer upp om färdskrivaren inte är i OUT-läge 19 Upprätta en kontrollrapport Fyll i kontrollrapporten, originalet lämnas till kund Arkivera en kopia av rapporten med utskrifterna som bilagor; 24h fordon (2, skapades i steg 17) Teknisk Data (3, skapades i steg 17) 20 Installationsskylt Ta bort eventuellt tidigare installationsskylt Skapa och skriv ut en ny installationsskylt, med exempelvis Tachoprint Ange km/h (90 eller 100) på installationsskylten om hastighetsreglering kontrollerats och är godkänd Sätt fast en installationsskylt som är väl synlig och lätt tillgänglig på, inuti eller bredvid färdskrivaren Om så inte är möjligt ska skylten anbringas på fordonets B-stolpe så att den är väl synlig För fordon som saknar B-stolpe ska installationsskylten anbringas på dörrkarmen och under alla omständigheter vara väl synlig Plombera därefter med folie om den inte är av självsäkert utförande, typ Tachoprintetikett 21 Hastighetsmärke Om installationsskylten inte är synlig från förarplatsen ska ett märke som visar den hastighet som hastighetsregulatorn begränsar vid finnas på ett från förarplatsen väl synligt ställe, dock ej på vindrutan. Notera detta är inte alltid den lagstadgade begränsningen utan det kan vara en så kallad kundanpassad gräns. 22 Kopiera verkstadskort Kopiera data från verkstadskortet och spara på ett säkert sätt 23 Aktivera företagslåset Om kundens företagskort finns tillgängligt lås in färdskrivaren till det aktuella företaget Om kundens företagskort inte finns tillgängligt informera kund om att de behöver låsa in färdskrivare mot företaget 5

6 Byte av en färdskrivare eller givare Installationskontroll i kontrollrapporten Kontrollera först att provningsförutsättningarna (sid 2) är uppfyllda 1 Skriv ut Teknisk data från färdskrivaren (endast vid byte av givare eller en digital färdskrivare) Om det är möjligt gör en utskrift av teknisk data och märk den längst upp med 1A 2 Kontroll av den nya färdskrivaren Typgodkännande skylt (tillverkare, artikelnummer, serienummer, tillverkningsdatum, och typgodkännandenummer e5 0002) Hologrametikett (bakom utskriftkassetten, denna måste vara hel) Plombering av enheten (smältplomber, måste vara intakta) Allmän yttre besiktning (inga fysiska skador eller hål i färdskrivaren) 3 Konfiguration av färdskrivare Bekräfta att färdskrivaren är tillverkad eller konfigurerad till det fordon du ska installera den i Om det inte är en OEM-färdskrivare eller att den inte är beställd med förkonfiguration måste Optimo används för att konfigurera färdskrivaren Notera att endast KRM-enheter (universal färdskrivare) går att konfigurera 4 Läs ut parametrar från den gamla färdskrivaren (endast vid byte från en digital färdskrivare) Koppla in MKII till den befintliga färdskrivaren Läs ut alla parametrarna, knapp 7 - ENTER Om det inte går att läsa parametrar från den gamla färdskrivaren måste dessa manuellt anges under steg 12 5 Sänd parametrar från den gamla färdskrivaren till den nya (endast vid byte från en digital färdskrivare) Koppla in MKII till den nya färdskrivaren Sänd alla parametrarna, knapp 9 - ENTER Om färdskrivaren redan är aktiverad måste verkstadskortet vara isatt 6 Funktionstest av kortfack 2 Kortfack 2 kontrolleras genom att sätta i och ta ur verkstadskortet Slå på tändningen och sätt in verkstadskortet i kortfack 2 När PIN? visas i displayen avbryt inmatningen genom att hålla inne och ta ut kortet Om Isättning av ogiltigt kort eller liknade visas, rengör kort samt kortläsare och testa igen Vid fortsatt fel testa funktion av kort genom ovan test i kortfack 1 7 Aktivera färdskrivaren Sätt in verkstadskortet i kortfack 1 När PIN? visas ange din pinkod med knapparna och bekräfta varje siffra med När visas håll inne för att fortsätta Om färdskrivaren inte är aktiverad kommer den nu att aktiveras automatiskt Displayen visar Sensor initieras följt av Sensorinitiering klar och därefter Aktivering slutförd Om fel/ingen givare är ansluten sker varken initiering eller aktivering Bekräfta Klar och Slutförd meddelandena med tills huvuddisplayen visas med symbolen uppe i det högra hörnet Om färdskrivaren redan är aktiverad svara Ja på Vila tills nu, och fortsätt genom alla frågorna med tills du kommer till huvuddisplayen med symbolen uppe i det högra hörnet 6

7 8 Kontroll av givarkabel och givare Endast vid byte av givare eller digital färdskrivare SE5000 parar automatiskt mot en ny givare när verkstadskortet sätts i Om färdskrivaren redan var aktiverad i steg 7 vänta tills Sensorinitiering klar visas i displayen Gör en utskrift av teknisk data (märks med 1C), jämför givarens serienummer med utskrift 1A Vid olika serienummer måste referenskabel användas. Vid byte av givare SKA de vara olika Gäller alltid vid alla byte Gör en visuell kontroll av givaren och att givarkabeln är intakt både vid givaren och bakom färdskrivaren 8a Om referenskabel inte används Plombera givaren med tråd eller hylsa och notera i kontrollrapporten att testkabel inte är använd 8b Om referenskabel ska användas Test/Parning i MKII Koppla bort givarkabeln från färdskrivaren och givaren Koppla in referenskabel och anslut till färdskrivaren (eventuellt med spänningskabel) Bläddra till Test/Parning i MKII och tryck ENTER När Para givare visas tryck ENTER I MKII visas nu Sänder data. När parningen är klar gör en utskrift av Teknisk Data (märks med 1C) Jämför att givarens serienummer är samma som på Teknisk data (1A) Om olika serienummer visas undersök orsaken Är allt OK plomberas rörelsegivaren till växellåda med tråd och hängplomb, alternativt hylsa Koppla tillbaka originalkabel och montera tillbaka färdskrivaren i fordonet 9 Läs av däckdimension (drivhjul) Läs av och notera aktuell däckdimension 10 Mät däckens effektiva omkrets (L-värde) på drivhjulen Fastställ och notera rullningsomkretsen i millimeter Mäts genom 3 fulla hjulvarv eller med mätsticka 11 Mät upp fordonets W-värde - Fast Sträcka 2 i MKII Mäts på en sträcka om 20 meter upp till 1000 meter alternativt i en för ändamålet kalibrerad bromsprovare Skillnad mellan körning 1 och körning 2 får vara max 30 pulser för att W-värdet ska vara godkänt uppmätt 12 Ange kalibreringsparametrar - Läsa, Förändra och Sända all data i MKII Läs ut alla parametrar (knapp 7 - ENTER) för att sedan gå in och förändra dem (knapp 8 - ENTER) Ange/uppdatera/bekräfta samtliga kravparametrar och tryck därefter MENU för att återgå W-värde, K-värde, Vägmätare, UTC-tid, Aktuellt datum, Tidsförskjutning, Chassinummer, Installationsdatum, L-värde, Däckdimension, Nästa kalibreringsdatum, Registreringsland, Reg.nummer(VRN), max km/h och Språk. Knapp 9 ENTER för att sända in alla parametrar till färdskrivaren 13 Kontroll av hastighet och sträcka Sträcka Test i MKII Ställ färdskrivarens display på att visa hastighet Bläddra till Sträcka test i MKII och tryck ENTER Ställ in W DELETE för att ändra eller ENTER för att bekräfta det som visas Kontrollera att 50 km/h visas i färdskrivarens display, tillåten tolerans är ±4 km/h Under testet gå tillbaka till huvuddisplayen i färdskrivaren och bekräfta att körsymbolen visas för förare 1 Den procentuella avvikelsen på sträckan ska anges i kontrollrapporten Tolerans ±2% (resultat inom 980 m till 1020 m är godkänt) Tryck ENTER på MKII för att återgå till huvudmenyn 7

8 14 Test av klocka Klock test i MKII Bläddra till KLOCK TEST och tryck ENTER Resultat ska anges i kontrollrapporten 15 Bekräfta att Andra Källa till Rörelse är aktiv eller inte Bläddra fram display för källa 1 och källa 2 Vid Andra Källa via CAN-bus kontrollera vid stillastående att både 1: och 2: visar 000km/h och att inga felkoder visas till höger i displayen under symbolen Om Tachomotion (GPS) används krävs provkörning i 50km/h för att bekräfta att källa 1 och 2 är inom 10 km/h från varandra Finns inte denna display är funktionen Andra Källa till Rörelse inte aktiverad i färdskrivaren Notera att MKII kan inte stänga av eller sätta igång denna funktion 16 Kontroll av hastighetsregulatorns avreglering (endast för fordon med hastighetsregulator) Kontrollera att fordonets avreglering inte påverkats vid kontroll av färdskrivaren Tillåten tolerans är +5 % Max 94,5 km/h (4,5 km/h över 90 km/h) på lastbil och max 105 km/h (5 km/h över 100km/h) på buss Utförs genom funktionen Fartsimulator i MKII och stillastående varvning tills dipp i motorvarv noteras, alternativt genom prov på väg eller annan metod från tillverkaren av hastighetsregulatorn Om utrustningen inte längre reglerar korrekt måste uppdatering av hastighetsregulatorns inställningar utföras av ett för detta ändamål ackrediterat kontrollorgan 17 Radera felkoder Läs Tabort DTCs i MKII Läs och ta bort eventuella felkoder Efter radering av felkoder läs igen för att kontrollera att det inte finns några aktiva felkoder MKII kan nu stängas av och kopplas bort från färdskrivaren 18 Utför kontroll av aktiviteter (med verkstadskort i färdskrivaren) Kontrollera registrering av aktiviteter genom att samtidigt ställa förare 1 och förare 2 på samma aktivitet i nedan ordning; Minst 1 minut Rast ( ) Fortsätt tills nästa aktivitet först efter 1 min på förare 2 Minst 1 minut Tillgänglighet ( ) Minst 1 minut Annat Arbete ( ) Minst 1 minut Rast ( ) Denna minut är för att separera de tre aktiviteterna ovan och hantera eventuell UTC justering 19 Ta ur verkstadskortet Tryck och håll inne knapp 1 tills Slutland visas i färdskrivarens display Bekräfta frågan med och ta ut kortet 20 Skriv ut kalibreringsresultatet Skriv ut 24h fordon (märks med 2) och kontrollera samt markera de i steg 18 utförda aktiviteterna Skriv ut Teknisk data (märks med 3) och kontrollera och markera uppgifterna i den aktuella kalibreringsrutan 21 Provkör fordonet Provkör fordonet och kontrollera att inga varningar eller felkoder kommer upp i färdskrivarens display Notera att felmeddelandet körning utan korrekt kort kommer upp om färdskrivaren inte är i OUT-läge 8

9 22 Kopiera verkstadskort Kopiera data från verkstadskortet och spara på ett säkert sätt 23 Kopiera den utbytta färdskrivaren (endast vid byte från digital färdskrivare) Med verkstadskortet i färdskrivaren utför en fullständig kopiering av alla data i färdskrivaren Identifiera de transportföretag som låst in färdskrivardata och kontakta minst det senast inlåsta företaget angående att deras data finns tillgängligt Om det inte går att kopiera ska Intyg om icke nerladdningsbar data fyllas i och lämnas till kund 24 Upprätta en kontrollrapport Fyll i kontrollrapporten, originalet lämnas till kund Arkivera en kopia av rapporten med utskrifterna som bilagor; Teknisk Data (1A, skapades eventuellt i steg 1) Teknisk Data (1C, skapades eventuellt i steg 8) 24h fordon (2, skapades i steg 20) Teknisk Data (3, skapades i steg 20) 25 Skapa installationsskylt Ta bort eventuellt tidigare installationsskylt Skapa och skriv ut en ny installationsskylt, med exempelvis Tachoprint Ange km/h (90 eller 100) på installationsskylten om hastighetsreglering kontrollerats och är godkänd Sätt fast en installationsskylt som är väl synlig och lätt tillgänglig på, inuti eller bredvid färdskrivaren Om så inte är möjligt ska skylten anbringas på fordonets B-stolpe så att den är väl synlig För fordon som saknar B-stolpe ska installationsskylten anbringas på dörrkarmen och under alla omständigheter vara väl synlig Plombera därefter med folie om den inte är av självsäkert utförande, typ Tachoprintetikett 26 Hastighetsmärke Om installationsskylten inte är synlig från förarplatsen ska ett märke som visar den hastighet som hastighetsregulatorn begränsar vid finnas på ett från förarplatsen väl synligt ställe, dock ej på vindrutan Notera detta är inte alltid den lagstadgade begränsningen utan det kan vara en så kallad kundanpassad gräns 27 Aktivera företagslåset i den nya färdskrivaren (endast vid byte av färdskrivare) Om kundens företagskort finns tillgängligt lås in färdskrivaren till det aktuella företaget Om kundens företagskort inte finns tillgängligt informera kund om att färdskrivaren är bytt och att de behöver låsa in den mot företaget 28 Flytta, förstöra eller returnera den utbytta enheten Endast för digitala färdskrivare Om den utbytta digitala färdskrivaren ska sättas i ett annat fordon måste detta utföras i samband med byte för att undvika eventuell manipulation på den utbytta enheten Gäller alla färdskrivare, analoga och digitala Om den utbytta färdskrivaren inte måste returneras till leverantören ska den förstöras på lämpligt sätt så att enheten inte går att använda igen Om den utbytta färdskrivaren måste returneras till leverantören för eventuell garanti eller stomretur utförs detta enligt leverantörens anvisningar 9

10 Kalibrering av SE Periodisk kontroll i kontrollrapporten Kontrollera först att provningsförutsättningarna (sid 2) är uppfyllda 1 Kontroll av färdskrivaren Typgodkännande skylt (tillverkare, artikelnummer, serienummer, tillverkningsdatum, och typgodkännandenummer e5 0002) Hologrametikett (bakom utskriftkassetten, denna måste vara hel) Plombering av enheten (smältplomber, måste vara intakta) Allmän yttre besiktning (inga fysiska skador eller hål i färdskrivaren) 2 Skriv ut Teknisk Data samt Händelser och Fel Gör en utskrift av Teknisk data och märk den längst upp med 1A Gör en utskrift av Händelser och Fel från färdskrivaren, händelser ford. och märk den med 1B 3 Funktionstest av kortfack 2 Kortfack 2 kontrolleras genom att sätta i och ta ur verkstadskortet Slå på tändningen och sätt in verkstadskortet i kortfack 2 När PIN? visas i displayen avbryt inmatningen genom att hålla inne och ta ut kortet Om Isättning av ogiltigt kort eller liknade visas, rengör kort samt kortläsare och testa igen Vid fortsatt fel testa funktion av kort genom ovan test i kortfack 1 4 Aktivera kalibreringsläge i färdskrivaren Sätt in verkstadskortet i kortfack 1 4a För revision 7 eller senare (de med en OK-knapp) När PIN? visas ange din pinkod med knapparna och bekräfta varje siffra med När visas håll inne för att fortsätta Svara Ja på Vila tills nu, och fortsätt med tills du ser Klart att köra 4b För äldre revisioner (de med ett X och en -knapp) När PIN? visas ange din pinkod med knapparna och bekräfta varje siffra med När visas håll inne för att fortsätta Tryck på X knappen vid de olika frågorna tills du kommer till färdskrivaren huvuddisplay 5 Bekräfta om Andra Källa till Rörelse är aktiv eller inte Bläddra fram display för källa 1 och källa 2 Vid Andra Källa via CAN-bus kontrollera vid stillastående att både 1: och 2: visar 000km/h och att inga felkoder visas till höger i displayen under symbolen Om Tachomotion (GPS) används krävs provkörning i 50km/h för att bekräfta att källa 1 och 2 är inom 10 km/h från varandra Finns inte denna display är funktionen Andra Källa till Rörelse inte aktiverad i färdskrivaren Notera att MKII kan inte stänga av eller sätta igång denna funktion 10

11 6 Kontroll av givarkabel och givare Kontrollera på utskriften Händelser och Fel (märkt med 1B) om någon av nedan händelser eller fel inträffat sedan senaste kontrollen!09,!11,!13,!20,!21,!22, x35,!0a Om någon av dem finns på utskriften måste ett test med referenskabel utföras 6a Om referenskabel inte används Plombera givaren med tråd eller hylsa och notera i kontrollrapporten att testkabel inte är använd 6b Om referenskabel ska användas Test/Parning i MKII Koppla bort givarkabeln från färdskrivaren och givaren Koppla in referenskabel och anslut till färdskrivaren (eventuellt med spänningskabel) Bläddra till Test/Parning i MKII och tryck ENTER När Para givare visas tryck ENTER I MKII visas nu Sänder data När parningen är klar gör en utskrift av Teknisk Data (märks med 1C) Jämför att givarens serienummer är samma som på Teknisk data (1A) Om olika serienummer visas undersök orsaken Är allt OK plomberas rörelsegivaren till växellåda med tråd och hängplomb, alternativt hylsa Koppla tillbaka originalkabel och montera tillbaka färdskrivaren i fordonet 7 Läs av däckdimension (drivhjul) Läs av och notera aktuell däckdimension 8 Mät däckens effektiva omkrets (L-värde) på drivhjulen Fastställ och notera rullningsomkretsen i millimeter Mäts genom 3 fulla hjulvarv eller med mätsticka 9 Mät upp fordonets W-värde - Fast Sträcka 2 i MKII Mäts på en sträcka om 20 meter upp till 1000 meter alternativt i en för ändamålet kalibrerad bromsprovare Skillnad mellan körning 1 och körning 2 får vara max 30 pulser för att W-värdet ska vara godkänt uppmätt 10 Ange kalibreringsparametrar - Läsa, Förändra och Sända all data i MKII Läs ut alla parametrar (knapp 7 - ENTER) för att sedan gå in och förändra dem (knapp 8 - ENTER) Ange/uppdatera/bekräfta samtliga kravparametrar och tryck därefter MENU för att återgå W-värde, K-värde, Vägmätare, UTC-tid, Aktuellt datum, Tidsförskjutning, Chassinummer, L-värde, Däckdimension, Nästa kalibreringsdatum, Registreringsland, Registreringsnummer(VRN), max km/h. Knapp 9 ENTER för att sända in alla parametrar till färdskrivaren 11 Kontroll av hastighet och sträcka Sträck Test i MKII Ställ färdskrivarens display på att visa hastighet Bläddra till Sträcka test i MKII och tryck ENTER Ställ in W DELETE för att ändra eller ENTER för att bekräfta det som visas Kontrollera att 50 km/h visas i färdskrivarens display. Tillåten tolerans är ±4 km/h Under testet gå tillbaka till huvuddisplayen i färdskrivaren och bekräfta att körsymbolen visas för förare 1 Den procentuella avvikelsen på sträckan ska anges i kontrollrapporten Tolerans ±2% (resultat inom 980 m till 1020 m är godkänt) Tryck ENTER på MKII för att återgå till huvudmenyn 12 Test av klocka Klock Test i MKII Bläddra till KLOCK TEST och tryck ENTER Resultat ska anges i kontrollrapporten 11

12 13 Kontroll av hastighetsregulatorns avreglering (endast för fordon med hastighetsregulator) Kontrollera att fordonets avreglering inte påverkats vid kontroll av färdskrivaren Tillåten tolerans är +5 % Max 94,5 km/h (4,5 km/h över 90 km/h) på lastbil och max 105 km/h (5 km/h över 100km/h) på buss Utförs genom funktionen Fartsimulator i MKII och stillastående varvning tills dipp i motorvarv noteras, alternativt genom prov på väg eller annan metod från tillverkaren av hastighetsregulatorn Om utrustningen inte längre reglerar korrekt måste uppdatering av hastighetsregulatorns inställningar utföras av ett för detta ändamål ackrediterat kontrollorgan 14 Radera felkoder Läs Tabort DTCs i MKII Läs och ta bort eventuella felkoder Efter radering av felkoder läs igen för att kontrollera att det inte finns några aktiva felkoder MKII kan nu stängas av och kopplas bort från färdskrivaren 15 Utför kontroll av aktiviteter (med verkstadskort i färdskrivaren) Kontrollera registrering av aktiviteter genom att samtidigt ställa förare 1 och förare 2 på samma aktivitet i nedan ordning; Minst 1 minut Rast ( ) Fortsätt till nästa aktivitet först efter 1 min på förare 2 Minst 1 minut Tillgänglighet ( ) Minst 1 minut Annat Arbete ( ) Minst 1 minut Rast ( ) Denna minut är för att separera de tre aktiviteterna ovan och hantera eventuell UTC justering 16 Ta ur verkstadskortet Tryck och håll inne knapp 1 tills Slutland visas i färdskrivarens display Bekräfta frågan med och ta ut kortet 17 Skriv ut kalibreringsresultatet Skriv ut 24h fordon (märks med 2) och kontrollera samt markera de i steg 15 utförda aktiviteterna Skriv ut Teknisk data (märks med 3) och kontrollera och markera uppgifterna i den aktuella kalibreringsrutan 18 Rengör kortläsarna Rengör kortläsarna i färdskrivaren med hjälp av ett rengöringskort 19 Provkör fordonet Provkör fordonet och kontrollera att inga varningar eller felkoder kommer upp i färdskrivarens display Notera att felmeddelandet körning utan korrekt kort kommer upp om färdskrivaren inte är i OUT-läge 20 Upprätta en kontrollrapport Fyll i kontrollrapporten, originalet lämnas till kund Arkivera en kopia av rapporten med utskrifterna som bilagor; Teknisk Data (1A, skapades i steg 2) Händelser och Fel fordon (1B, skapades i steg 2) Teknisk Data (1C, skapades eventuellt i steg 6) 24h fordon (2, skapades i steg 17) Teknisk Data (3, skapades i steg 17) 12

13 21 Skapa installationsskylt Ta bort eventuellt tidigare installationsskylt Skapa och skriv ut en ny installationsskylt, med exempelvis Tachoprint Ange km/h (90 eller 100) på installationsskylten om hastighetsreglering kontrollerats och är godkänd Sätt fast en installationsskylt som är väl synlig och lätt tillgänglig på, inuti eller bredvid färdskrivaren Om så inte är möjligt ska skylten anbringas på fordonets B-stolpe så att den är väl synlig För fordon som saknar B-stolpe ska installationsskylten anbringas på dörrkarmen och under alla omständigheter vara väl synlig Plombera därefter med folie om den inte är av självsäkert utförande, typ Tachoprintetikett 21 Hastighetsmärke Om installationsskylten inte är synlig från förarplatsen ska ett märke som visar den hastighet som hastighetsregulatorn begränsar vid finnas på ett från förarplatsen väl synligt ställe, dock ej på vindrutan Notera detta är inte alltid den lagstadgade begränsningen utan det kan vara en så kallad kundanpassad gräns 23 Kopiera verkstadskort Kopiera data från verkstadskortet och spara på ett säkert sätt 13

14 Metod för uppmätning av W-värde på 20m sträcka 1. Koppla in MKII verktyget till färdskrivaren med relevant kabel Tänk på att vid uppmätning i en digital färdskrivare behöver verkstadskortet vara isatt i färdskrivaren 2. Koppla in mätutrustning (fotocell/kontaktarm) 3. Starta MKII och Välj färdskrivare 4. Start mätningen genom att bläddra till Fast sträcka 2 (knapp 2) och sedan trycka på ENTER I MKII visas Kör till punkt A Tryck <ENTER> 5. Positionera fordonet minst 3 meter innan första stolpe/reflex 6. Tryck ENTER I MKII visas nu Kör till punkt B 7. Kör mot punkt B Pulser Räknas visas i MKII MKII kommer att pipa först efter punkt A har passerats 8. Efter punkt B passerats visas i MKII Sträcka Slut 1 W-tal = 9. Tryck ENTER 10. I MKII visas nu Kör till punkt B Tryck <ENTER> 11. Placera fordonet redo för att köra Sträcka 2 Verktyget kommer alltid visa körning B -> A, med du kan välja att köra från punkt B till A eller från A till B 12. Tryck ENTER I MKII visas nu Kör till punkt A 13. Kör mot punkt A Pulser Räknas visas i MKII MKII kommer att pipa först efter punkt B har passerats 14. Efter punkt A passerats visas i MKII Sträcka Slut 2 W-tal = 15. Tryck ENTER 16. Genomsnittet från de båda körning presenteras som W: Om skillnaden mellan test 1 och 2 är inom 30 pulser är testet godkänt Om skillnaden överstiger 30 pulser måste uppmätningen göras om 14

15 Metod för uppmätning av W-värde i bromsprovaren 1. Koppla in MKII verktyget till färdskrivaren med relevant kabel Tänk på att vid uppmätning i en digital färdskrivare behöver verkstadskortet vara isatt i färdskrivaren 2. Koppla in mätutrustning (kabel med manöverenhet) 3. Starta MKII och Välj färdskrivare 4. Start mätningen genom att bläddra till Fast sträcka 2 (knapp 2) och sedan trycka på ENTER I MKII visas Kör till punkt A Tryck <ENTER> 5. Kör upp fordonet i rullbromsprovaren så att rullarna börjar snurra 6. Tryck ENTER, i MKII visas nu Kör till punkt B Pulser Räknas 7. Tryck på startknappen på manöverenheten för att nollställa räkneverket. Detta kommer simulera 20 meter sträckan genom startvärdet (punkt A) och slutvärde (punkt B) i styrenheten. MKII kommer att pipa först efter punkt A har passerats 8. Efter punkt B passerats visas i MKII Sträcka Slut 1 W-tal = 9. Tryck ENTER 10. I MKII visas nu Kör till punkt B Tryck <ENTER> 11. Tryck ENTER, i MKII visas nu Kör till punkt B Pulser Räknas 12. Tryck på startknappen på manöverenheten för att nollställa räkneverket. Detta kommer simulera 20 meter sträckan genom startvärdet (punkt A) och slutvärde (punkt B) i styrenheten. MKII kommer att pipa först efter punkt B har passerats 13. Efter punkt A passerats visas i MKII Sträcka Slut 2 W-tal = 14. Tryck ENTER 15. Genomsnittet från de båda körning presenteras som W: Om skillnaden mellan test 1 och 2 är inom 30 pulser är testet godkänt Om skillnaden överstiger 30 pulser måste uppmätningen göras om Tänk på att vid uppmätning i ett tandemfordon så blir alltid resultatet hälften av det korrekta W-värdet. I dessa fall krävs då manuell inmatning av det nya W-värdet (uppmätt W-värde x 2) 15

16 Checklista Första installation av en SE5000 # Kontrollsteg Utfört Ja Nej EA* 1 Konfiguration av färdskrivaren 2 Kontrollera färdskrivaren 3 Funktionstest kortfack 2 4 Aktivera färdskrivaren 5 Kontrollera givare och kabel 6 Läs av däckdimension 7 Mät däckens effektiva omkrets (L-värde) 8 Mät upp fordonets W-värde 9 Ange kalibreringsparametrar 10 Kontroll av hastighet och sträcka 11 Test av klocka 12 Kontroll av Andra Källa till Rörelse 13 Kontroll av hastighetsbegränsning 14 Radera felkoder 15 Kontroll av aktiviteter 16 Ta ut verkstadskort 17 Skriv ut resultat (24h fordon och teknisk data) 18 Provkör fordon 19 Skapa kontrollrapport 20 Skapa installationsskylt 21 Kontroll och vid behov uppdatera hastighetsmärke 22 Kopiera verkstadskort 23 Aktivera företagslåset * EA = Ej aktuellt Kommentarer 16

17 Checklista Installationskontroll efter byte av färdskrivare eller givare # Kontrollsteg Utfört Ja Nej EA* 1 Skriv ut Teknisk Data 2 Kontrollera färdskrivaren 3 Konfiguration av färdskrivaren 4 Läs ut parametrar från gamla färdskrivaren 5 Sänd parametrar till nya färdskrivaren 6 Funktionstest kortfack 2 7 Aktivera färdskrivaren 8 Kontrollera givare och kabel 9 Läs av däckdimension 10 Mät däckens effektiva omkrets (L-värde) 11 Mät upp fordonets W-värde 12 Ange kalibreringsparametrar 13 Kontroll av hastighet och sträcka 14 Test av klocka 15 Kontroll av Andra Källa till Rörelse 16 Kontroll av hastighetsbegränsning 17 Radera felkoder 18 Kontroll av aktiviteter 19 Ta ut verkstadskort 20 Skriv ut resultat (24h fordon och teknisk data) 21 Provkör fordon 22 Kopiera verkstadskort 23 Kopiera utbytt färdskrivare 24 Skapa kontrollrapport 25 Skapa installationsskylt 26 Kontroll och vid behov uppdatera hastighetsmärke 27 Aktivera företagslåset 28 Flytta, förstöra eller returnera utbytt färdskrivare * EA = Ej aktuellt Kommentarer 17

18 Checklista Kalibrering av en SE5000 # Kontrollsteg Utfört Ja Nej EA* 1 Kontrollera färdskrivaren 2 Skriv ut Teknisk Data 3 Funktionstest kortfack 2 4 Aktivera kalibreringsläge i färdskrivaren 5 Kontroll av Andra Källa till Rörelse 6 Kontrollera givare och kabel 7 Läs av däckdimension 8 Mät däckens effektiva omkrets (L-värde) 9 Mät upp fordonets W-värde 10 Ange kalibreringsparametrar 11 Kontroll av hastighet och sträcka 12 Test av klocka 13 Kontroll av hastighetsbegränsning 14 Radera felkoder 15 Kontroll av aktiviteter 16 Ta ut verkstadskort 17 Skriv ut resultat (24h fordon och teknisk data) 18 Rengör kortläsarna 19 Provkör fordon 20 Skapa kontrollrapport 21 Skapa installationsskylt 22 Kontroll och vid behov uppdatera hastighetsmärke 23 Kopiera verkstadskort * EA = Ej aktuellt Kommentarer 18

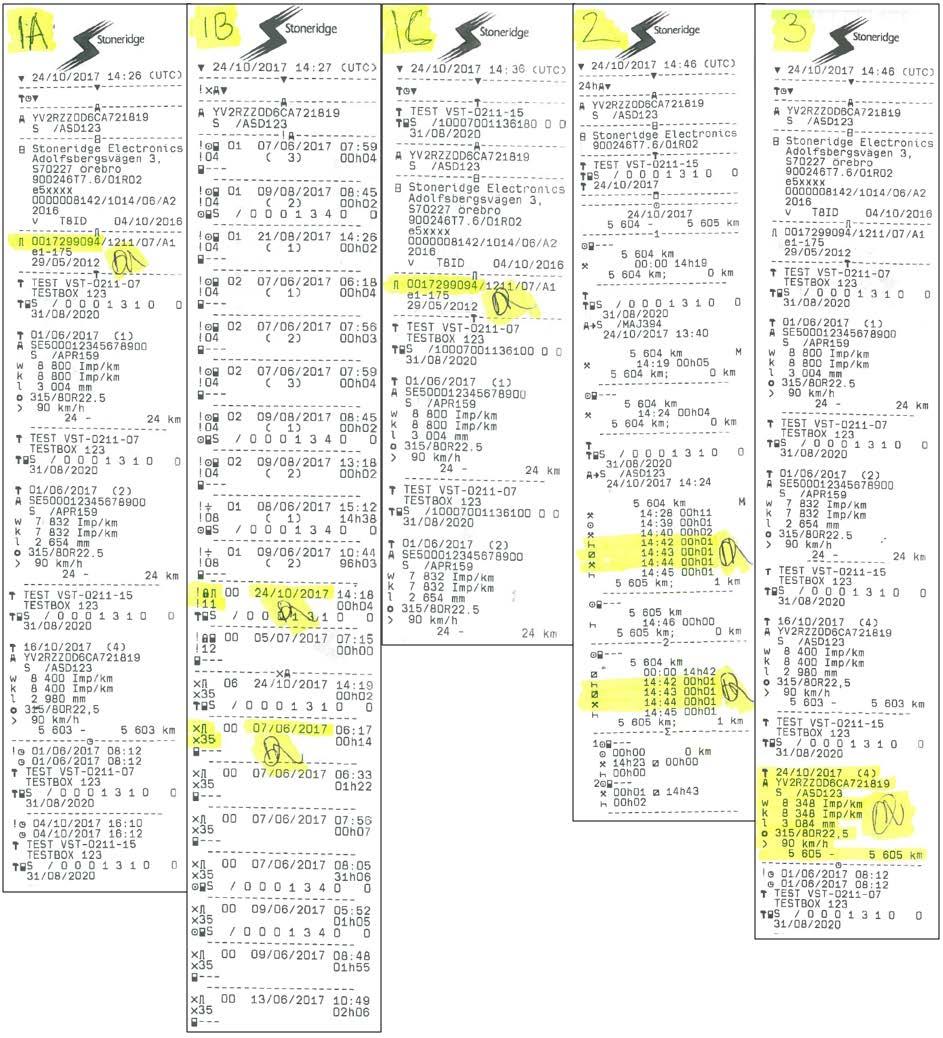

19 Utskriftsexempel SE
