1 RAPPORT R Beställare: Primula Byggnads AB, Sveavägen 33, Stockholm Org.nummer: Att: Johan Borglund tele: Antal sidor: 11 Datum: Revidering: M ail: Uppdragsnummer: Uppdragsledare: Lars Hö gberg, Tel: Nytt kvarter i Blackeberg centrum. T rafikbullerutredning Bild 1 visar ljudutbredning 2 meter över mark Uppdragsledare: Lars Högberg

2 R Nytt kvarter i Blackeberg centrum, Bromma 2 ( 11 ) Innehåll 1. Uppdragsbeskrivning Situationsplan Bedömningsgrund Sve nsk författningssamling Indata Bullerberäkningar Ekv ivalent ljudnivå på gården 2 meter över mark Maximal ljudnivå på gården 2 meter över mark Ekvivalent ljudnivå på fasader sett från nordost (spår) Ekvivalent ljudnivå på fasader sett från söder Maximal ljudnivå på fasader sett från nordost (spår) Maximal ljudnivå på fasader sett från söder Uteplats på gården Konstruktioner Sammanf attning

3 R Nytt kvarter i Blackeberg centrum, Bromma 3 ( 11 ) 1. Uppdragsbeskrivning Att utföra en trafikbullerutredning när Blackeberg centrum i Bromma ska utvecklas och ett nytt kvarter ska byggas med bl.a. ny vårdcentral och bostäder. Förslag ges för ljudklass på yttervägg, fönster och tilluftsdon samt placering av en gemensam uteplats 2. Revidering Revidering avser bedömningsgrund i avsnitt 4.1 : 60 dba ekvivalent ljudnivå v id en bostadsbyggnads fasad, För en bostad om högst 35 m 2 gäller istället för vad som anges i första stycket 1 at t bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad 3. Situationsplan Markering på b ild 2 visar placering av det nya kvarteret i Blackeberg s centrum

4 R Nytt kvarter i Blackeberg centrum, Bromma 4 ( 11 ) 4. Bedömningsgrund 4.1. Svensk författningssamling I förordningen finns bestämmelser om riktvärden för buller utomhus för spårtrafik, vägar, och flygplatser. Förordningen innehåller även bestämmelser när det gäller beräkning av bullervärden vid bostadsbyggnader 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden För en bostad om högst 35 m 2 gäller istället för vad som anges i första stycket 1 at t bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad 4 Om den ljudnivå som anges i 3 första stycket 1 överskrids bör 1. minst hälften av bos tadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden 5. Indata I vår trafikprognos för 2030 har vi räknat med 500 fordon/dygn och ingen tung trafik på lokalgatan runt kvarteret. Hastighet är 30 km/h När det gäller tunnelbanan så har vi räknat i vår prognos för 2030 med 400 st. passager/ dygn med start och stopp vid Blackebergs tunnelbanestation

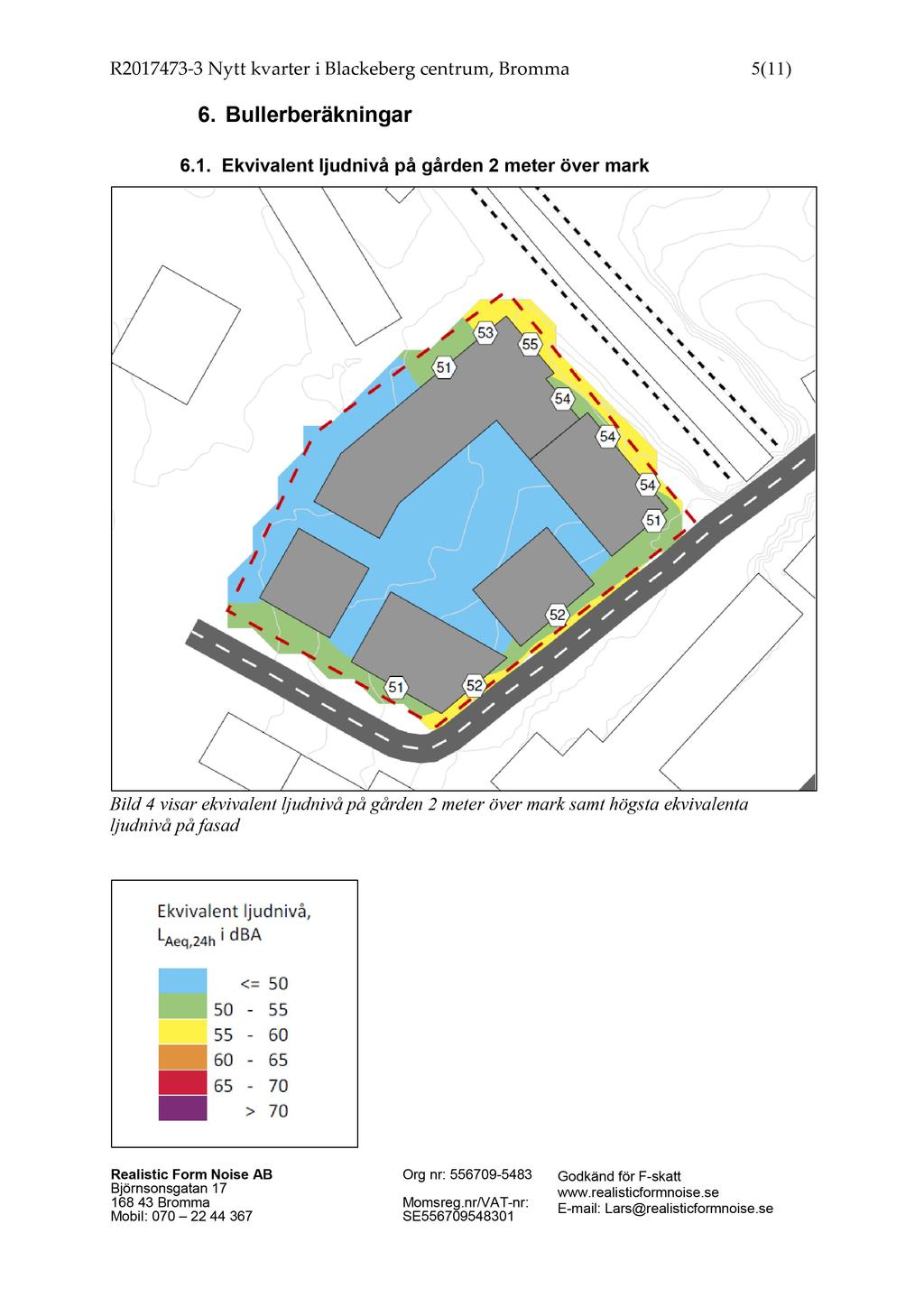

5 R Nytt kvarter i Blackeberg centrum, Bromma 5 ( 11 ) 6. Bullerberäkningar 6.1. Ekvivalent ljudnivå på gården 2 meter över mark Bild 4 visar ekvivalent ljudnivå på gården 2 meter över mark samt högsta ekvivalenta ljudnivå på fasad

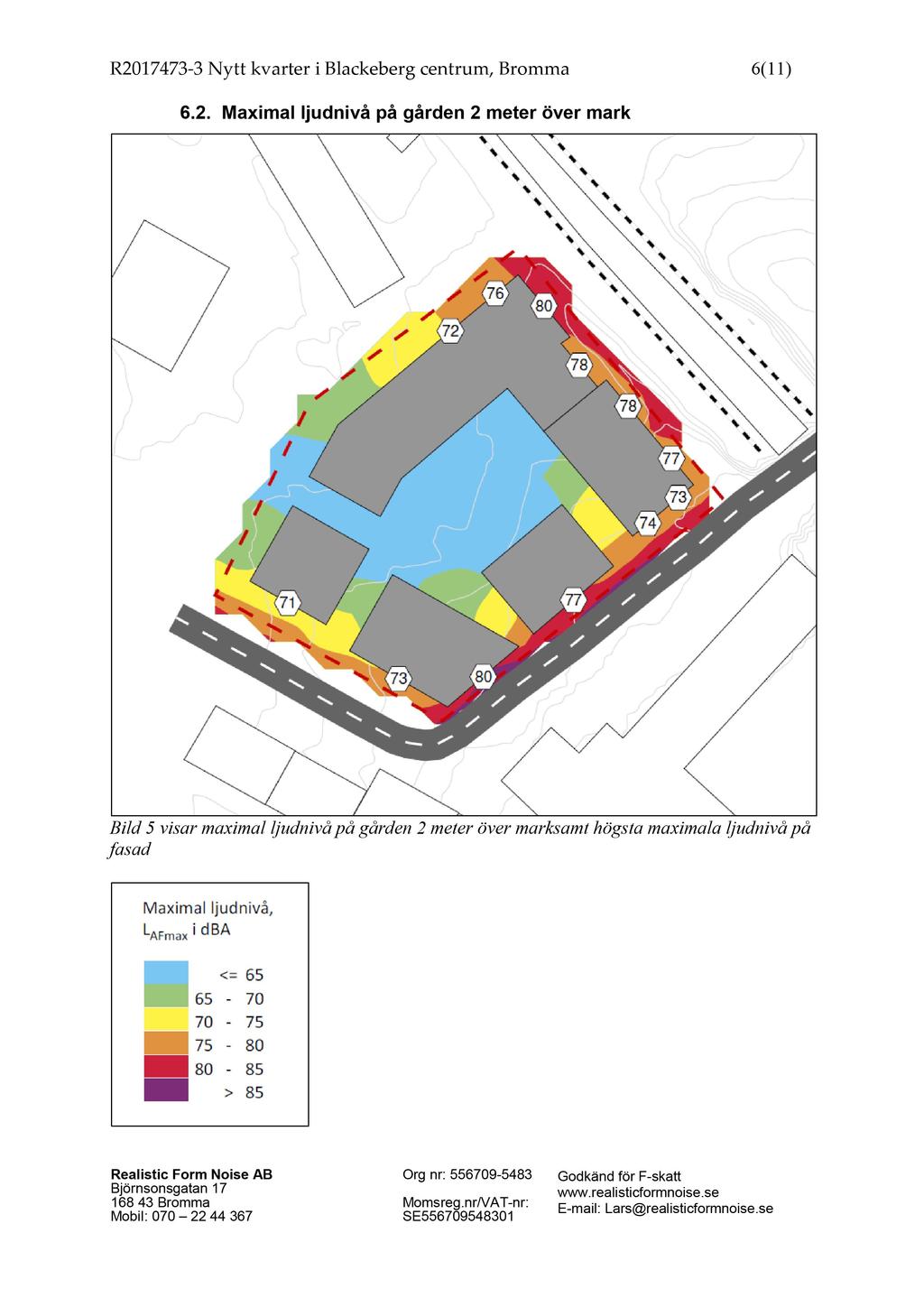

6 R Nytt kvarter i Blackeberg centrum, Bromma 6 ( 11 ) 6.2. Maximal ljudnivå på gården 2 meter över mark Bild 5 visar m axim al ljudnivå på gården 2 meter över mark samt högsta maximala ljudnivå på fasad

7 R Nytt kvarter i Blackeberg centrum, Bromma 7 ( 11 ) 6.3. Ekvivalent ljudnivå på fasader sett från nordost ( spår ) Bild 6 visar ekvivalent ljudnivå på fasader sett från nordost ( spår )

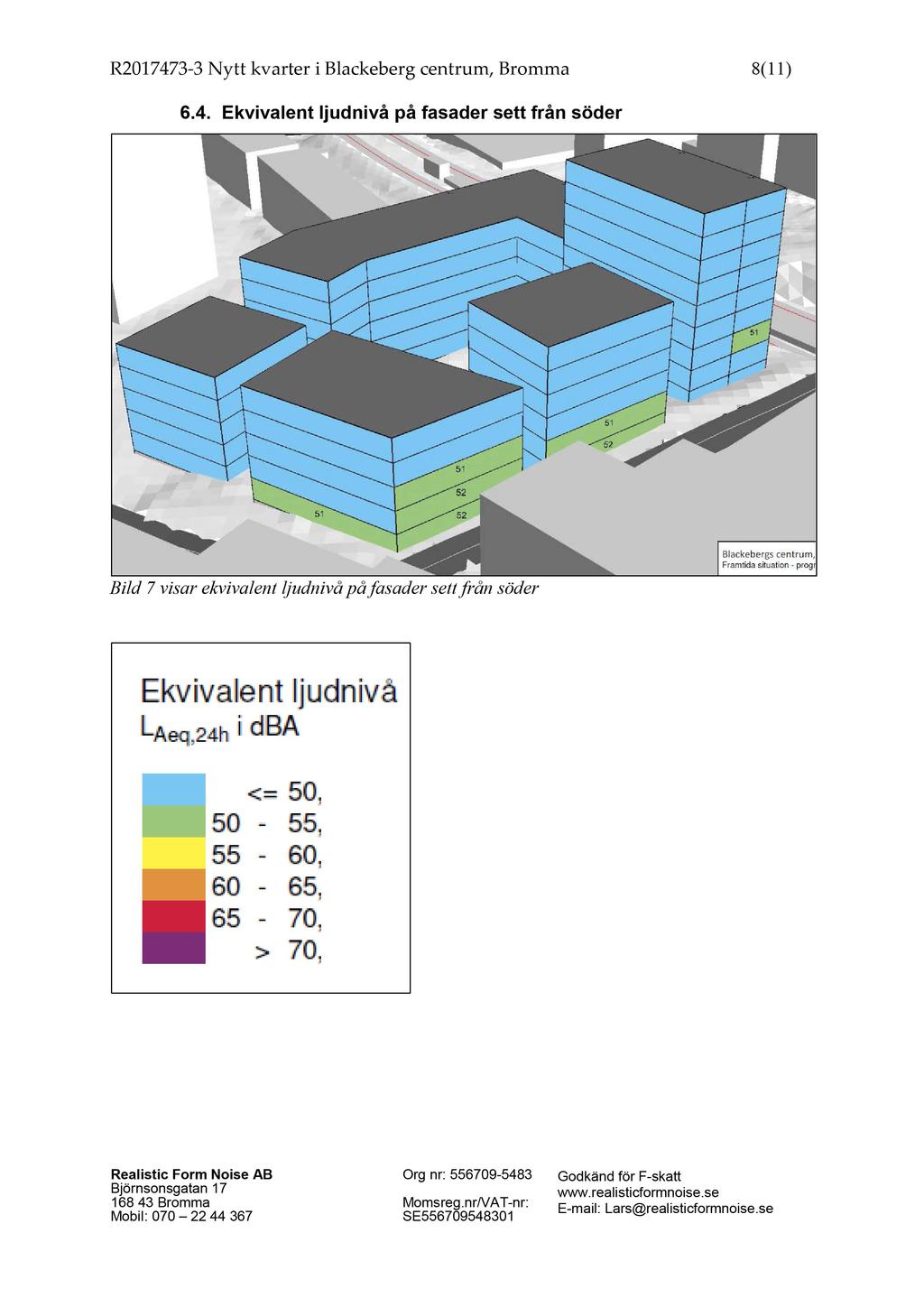

8 R Nytt kvarter i Blackeberg centrum, Bromma 8 ( 11 ) 6.4. Ekvivalent ljudnivå på fasader sett från söder Bild 7 visar ekvivalent ljudnivå på fasader sett från söder

9 R Nytt kvarter i Blackeberg centrum, Bromma 9 ( 11 ) 6.5. Maximal ljudnivå på fasader sett från nordost (spår) Bild 8 visar maximal ljudnivå på fasader sett från nordost (spår)

10 R Nytt kvarter i Blackeberg centrum, Bromma 10 ( 11 ) 6.6. Maximal ljudnivå på fasader sett från söder Bild 9 visar maximal ljudnivå på fasader sett från söder

11 R Nytt kvarter i Blackeberg centrum, Bromma 11(11) 7. Uteplats på gården På fastighetens gård är den ekvivalenta ljudnivån LpAeq < 50 dba (se bild 4) och den maximala ljudnivån LpAFmax < 70 dba (se bild 5). Detta innebär att en gemensam uteplats kan anläggas utan åtgärd och innehålla ljudkrav. 8. Konstruktioner För att innehålla ljudkrav enligt BBR inomhus för de mest bullerutsatta delarna så ges följande förslag på ljudklass för yttervägg, fönster/fönsterdörr och eventuella uteluftsdon. Yttervägg ska innehålla lägst ljudklass R w + Ctr = 40 db Fönster ska innehålla lägst ljudklass Rw + Ctr = 32 db Eventuella uteluftsdon ska innehålla lägst ljudklass Dnew+Ctr = 45 db 9. Sammanfattning Ekvivalent ljudnivå på fasad är LpAeq 55 dba. Detta innebär att valfri planlösning kan väljas. En gemensam uteplats på innergården kan anläggas utan åtgärd och innehålla ljudkrav Org nr: Momsreg.nr/VAT-nr: Godkänd för F-skatt Lars@realisticformnoise.se
