RAPPORT R Bjursätragatan, Rågsved i Stockholms kommun. Trafikbullerutredning

Transkript

1 RAPPORT R Beställare: Keywe AB, Karlavägen 56, Stockholm Org.nr: Att: Björn Ingridsson tel Antal sidor: 11 Datum: Mail: Uppdragsnummer: Uppdragsledare: Lars Högberg, Tel: Bjursätragatan, Rågsved i Stockholms kommun Trafikbullerutredning Uppdragsledare: Lars Högberg Org nr: Momsreg.nr/VAT-nr: Godkänd för F-skatt Lars@realisticformnoise.se

2 R Bjursätragatan Rågsved 2(11) Innehåll 1. Uppdragsbeskrivning Situationsplan Indata Bedömningsgrund Buller från spårtrafik och vägar Bullerberäkningar Ekvivalent ljudnivå på gården 2 meter över mark Maximal ljudnivå på gården 2 meter över mark Ekvivalent ljudnivå på fasader sett från söder Ekvivalent ljudnivå på fasader sett från norr Maximal ljudnivå på fasader sett från söder Maximal ljudnivå på fasader sett från norr Uteplats på gården Konstruktioner Sammanfattning Org nr: Momsreg.nr/VAT-nr: Godkänd för F-skatt Lars@realisticformnoise.se

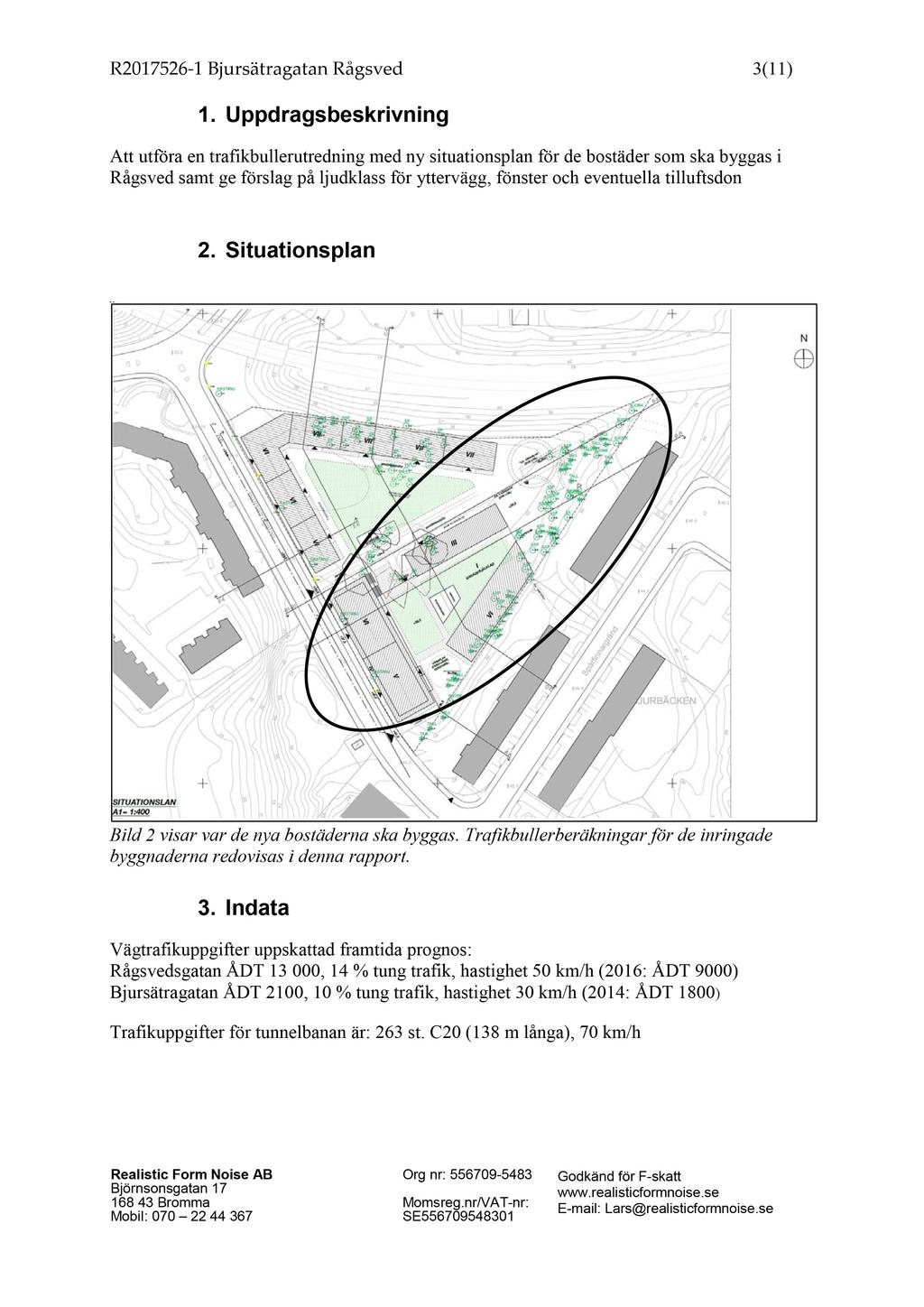

3 R Bjursätragatan Rå gsved 3 ( 11 ) 1. Uppdragsbeskrivning Att utföra en trafikbullerutredning med ny situationsplan för de bostäder som ska bygga s i Rågsved samt ge förslag på ljudklass för yttervägg, fönster och eventuella tilluftsdon 2. Situationsplan B ild 2 visar var de nya bostäderna ska byggas. Trafikbullerberäkningar för de inringade byggnaderna redovisas i denna rapport. 3. Indata Vägt rafikuppgifter uppskattad framtida prognos: Rågsvedsgatan ÅDT , 14 % tung trafik, hastighet 50 km/h (2016: ÅDT 9000) Bjursätragatan ÅDT 2100, 10 % tung trafik, hastighet 30 km/h (2014: ÅDT 1800) Trafikuppgifter för tunnelbanan är: 263 st. C20 (138 m långa), 70 km/h

4 R Bjursätragatan Rågsved 4(11) 4. Bedömningsgrund Den 1 juli 2017 trädde en ändring av bullerförordningen gällande vissa riktvärden i kraft. Ändringen gäller förordningens 3 och de nya riktvärdena ska tillämpas retroaktivt på ärenden och mål som påbörjats från och med 2 januari I detta fall så antas att detaljplanen antagits vid sammanträde efter så att den nya bullerförordningen kan gälla Buller från spårtrafik och vägar 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. Förordning (2017:359). 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och Org nr: Momsreg.nr/VAT-nr: Godkänd för F-skatt Lars@realisticformnoise.se

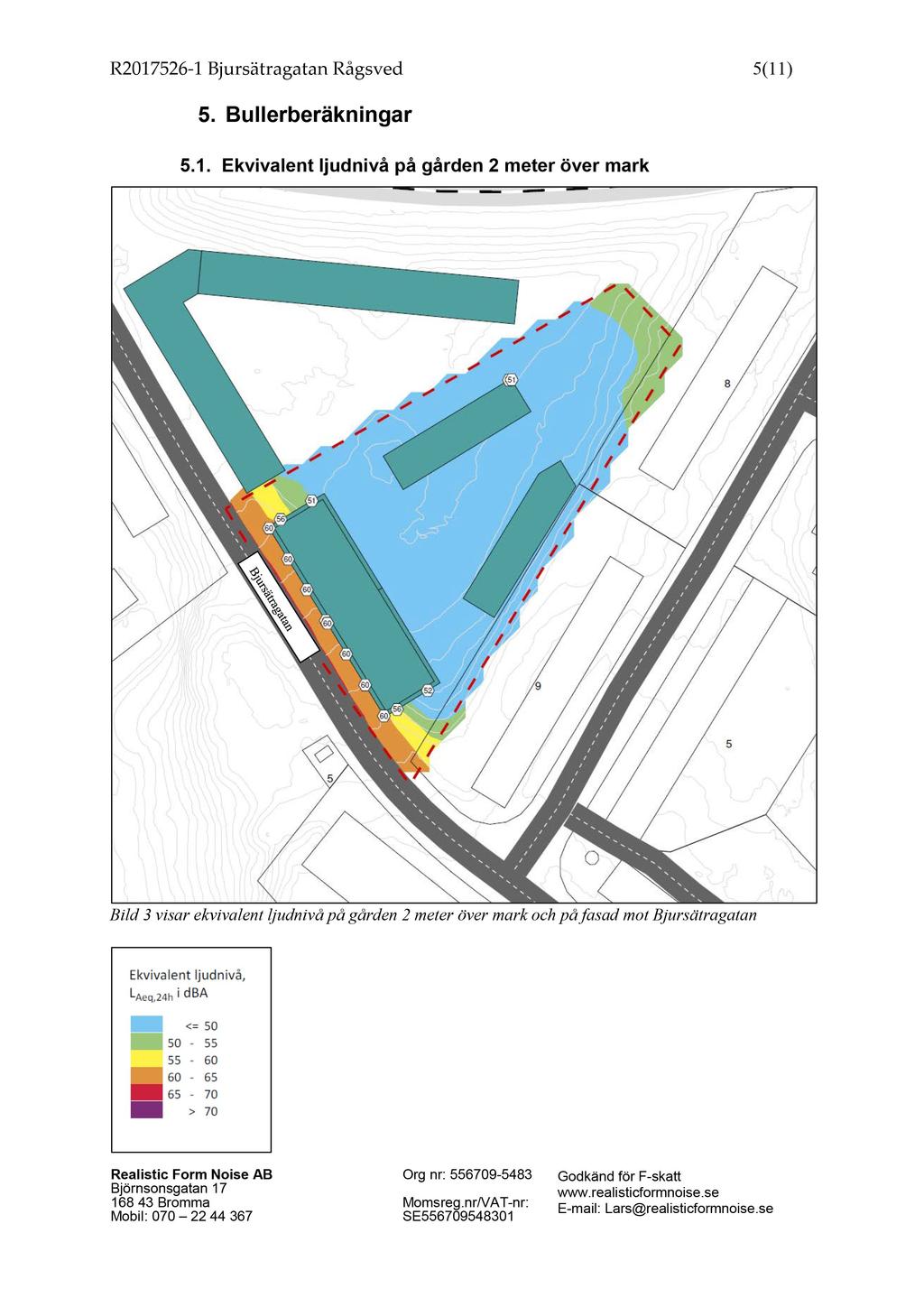

5 R Bjursätragatan Rå gsved 5 ( 11 ) 5. Bullerberäkningar 5.1. Ekvivalent ljudnivå på gården 2 meter över mark Bild 3 visar ekvivalent ljudnivå på gården 2 meter över mark och på fasad mot Bjursätragatan

6 R Bjursätragatan Rå gsved 6 ( 11 ) 5.2. Maximal ljudnivå på gården 2 meter över mark Bild 4 visar m axim al ljudnivå på gården 2 meter över mark och på fasad mot Bjursätragatan

7 R Bjursätragatan Rå gsved 7 ( 11 ) 5.3. Ekvivalent ljudnivå på fasader sett f rån söder Bild 5 visar ekvivalent ljudnivå på fasader sett från sydväst

8 R Bjursätragatan Rå gsved 8 ( 11 ) 5.4. Ekvivalent ljudnivå på fasader sett från nor r Bild 6 visar ekvivalent ljudnivå på fasader sett från norr

9 R Bjursätragatan Rå gsved 9 ( 11 ) 5.5. Maximal ljudnivå på fasader sett från s öder Bild 7 visar maximal ljudn ivå på fasader sett från söder

10 R Bjursätragatan Rå gsved 10 ( 11 ) 5.6. Maximal ljudnivå på fasader sett från nor r Bild 8 visar maximal ljudnivå på fasader sett från norr

11 R Bjursätragatan Rågsved 11(11) 6. Uteplats på gården På fastighetens gård är den ekvivalenta ljudnivån LpAeq < 50 dba (se bild 3) och den maximala ljudnivån LpAFmax < 70 dba (se bild 4). Detta innebär att en gemensam uteplats kan anläggas på innergården utan några speciella åtgärder. 7. Konstruktioner Trafikerad sida För att innehålla ljudkrav enligt BBR inomhus för de mest bullerutsatta delarna så ges följande förslag på ljudklass för yttervägg, fönster/fönsterdörr och eventuella uteluftsdon. Yttervägg ska innehålla lägst ljudklass R w + Ctr = 40 db Fönster ska innehålla lägst ljudklass Rw + Ctr = 42 db Eventuella uteluftsdon ska innehålla lägst ljudklass Dnew+Ctr = 45 db Baksidan För att innehålla ljudkrav enligt BBR inomhus på baksidan så ges följande förslag på ljudklass för yttervägg, fönster/fönsterdörr och eventuella uteluftsdon. Yttervägg ska innehålla lägst ljudklass R w + Ctr = 38 db Fönster ska innehålla lägst ljudklass Rw + Ctr = 30 db Eventuella uteluftsdon ska innehålla lägst ljudklass Dnew+Ctr = 30 db 8. Sammanfattning Ekvivalent ljudnivå på fasad mot den trafikerade Bjursätragatan är LpAeq 60 dba. Här öppnar sig möjligheten att bygga enkelsidiga bostadslägenheter som är mindre än 35 m 2. LpAeq 60 dba innebär också att valfri planlösning kan väljas. Övriga fasader erhåller en lägre ekvivalent ljudnivå På baksidan av kvarterets fasader så är den maximala ljudnivån LpAFmax < 70 dba vilket innebär att ljudkrav för maximal ljudnivå på den tysta sidan innehålls På fastighetens gård är den ekvivalenta ljudnivån LpAeq < 50 dba och den maximala ljudnivån LpAFmax < 70 dba vilket innebär att en gemensam uteplats kan anläggas på innergården utan några speciella åtgärder Org nr: Momsreg.nr/VAT-nr: Godkänd för F-skatt Lars@realisticformnoise.se
