1 Teknisk Und Informerar Sändlista sista sidan Årgång 11 Nr FMV2889-4:1 FÖRSVARSUTSTÄLLNINGEN IDELF 2010 Den fjärde upplagan av International Defence Exhibition of Land Forces (IDELF) hölls utanför Moskva 30 juni till 4 juli. I år var mässan en del av den första upplagan av TVM (Technologii V Masjinosroenii - Engineering Technologies), ett internationellt forum som samlade totalt fyra olika mässor under samma paraply. De övriga mässorna var maskinteknikmässan Intermash, rymdteknikmässan Aerospace och mässan UVS-TECH som avhandlade obemannade farkoster. Mässan hölls på utprovningsbasen Zjukovskij cirka 40 km sydost om Moskva, även känd som platsen för flyg- och rymdmässan MAKS som hålls där vartannat år. fortsättning nästa sida Pansarskyttevagn BMD-4M under förevisning på IDELF (Foto:FMV) Innehåll Sida Innehåll Sida FÖRSVARSUTSTÄLLNINGEN IDELF IGENKÄNNING 22 FÖRSVARSUTSTÄLLNINGEN EUROSATORY SÄNDLISTA 24 Teknisk Und Informerar Nr FÖRSVARETS MATERIELVERK Sid 1

2 FÖRSVATSUTSTÄLLNINGEN IDELF 2010 Programmet för TVM 2010 innehöll drygt 300 utställare från 12 länder, med en klar majoritet av ryska företag, och IDELF utgjorde den klart största delen av TVM Förutom utställningar i företagens montrar inne i mässhallarna och av större objekt utomhus genomfördes även en förevisning i anslutning till utställningsområdet där en rad utvalda fordon förevisades på en särskild terrängbana.enligt programmet för TVM 2010 skulle mässans två avslutande dagar vara öppna för allmänheten medan övriga dagar var tillägnade fackmän inom området, men då biljetterna till samtliga dagar såldes öppet och ingen kontroll av besökarnas syfte med mässan genomfördes var andelen lekmän och rena turister hög redan från första dagen. Sammanslagningen av företag inom samma produktionsområde fortsätter och syntes tydligt, främst genom gemensamma montrar och broschyrer och även stora väggplanscher där det gick att se vilka företag som tillhörde vilka koncerner. Noterbart var även att stridsvagnstillverkaren Uralvagonzavod delade ut reklammateriel från konkurrenten Omsktransmash, något som hade varit omöjligt för några år sedan. Pansarskyttevagn BMD-4M På IDELF-2010 visades pansarskyttevagn BMD-4M för första gången på en försvarsutställning. Vagnen ställdes inte ut på mässområdet utan deltog endast vid förevisningskörningen. Enda gången BMD-4M visats tidigare var under våren 2008 då den visades för höga chefer inom de ryska luftburna styrkorna (VDV). Under 2007 togs ett beslut att slå samman ett antal ryska företag till koncernen Machinery & Industrial Group N.V., däribland stridsfordonstillverkarna Kurganmashzavod (KMZ) och Volgogradskij Traktornij Zavod (VGTZ). KMZ har tillverkar bland annat BMP-familjen medan VGTZ har tillverkat BMD-familjen. Inom koncernen har man rationaliserat vilket medfört bland annat att VGTZ ska sluta producera stridsfordon och KMZ ska ta ansvar för hela det produktionsområdet. På vilken tidshorisont VGTZ ska övergå till civil produktion är i dagsläget okänt. Utöver BMD-4 gör man även pansarvärnskanonvagn 2S25 och pansarskyttevagn BTR-DM som båda är under införande i ryska armén. För att visa sin förmåga att tillverka stridsfordon för luftlandsättning har KMZ tagit fram en egen version av BMD-4. Den har fått beteckningen BMD-4M och har utöver likheter med BMD-4 även ett klart drag av företagets egen pansarskyttevagn BMP-3. Chassit påminner mer om BMP-3, främst syns skillnaden på frontpansaret som är konvext som på BMP-3 istället för konkavt som på BMD-4. Vagnens motor är en UTD-29, samma som hos BMP-3. Avgasutblåset sitter långt bak på höger chassisida vilket det även gör på BMP-3. På BMD-4 sitter avgasutblåsen baktill. BMD-4M är försedd med bärhjul med hål i, något som inte förekommer på vare sig BMP-3 eller BMD-4. Varför det är på det viset är i dagsläget oklart. Den vagn som visades våren 2008 var försedd med en äldre rysk bandtyp. Vagnen som visades på IDELF var istället försedd med moderna band av västerländsk typ.vagnen har dubbla bärhjul med bandtunga. BMD-4M är som föregångaren BMD- 4 försedd med ett tvåmanstorn med en 100 mm kanon 2A70 som utöver granater även kan skjuta pansarvärnsrobot. Parallellt med den finns en 30 mm automatkanon 2A72. Även en 7,62 mm kulspruta 6P7K sitter parallellt med kanonen. Vagnen har en stridsvikt på 14 ton och kan fällas från flygplan Il-76 med fällsystem PBS-950U. Det finns hål genom bärhjulen på BMD-4M, något som inte förekommer på någon av föregångarna. (Foto:FMV) Sid 2 Teknisk Und Informerar Nr 42010

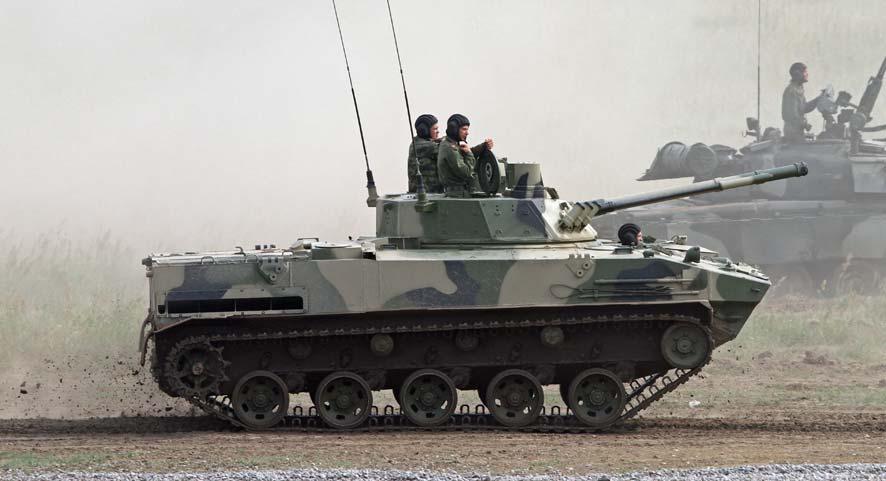

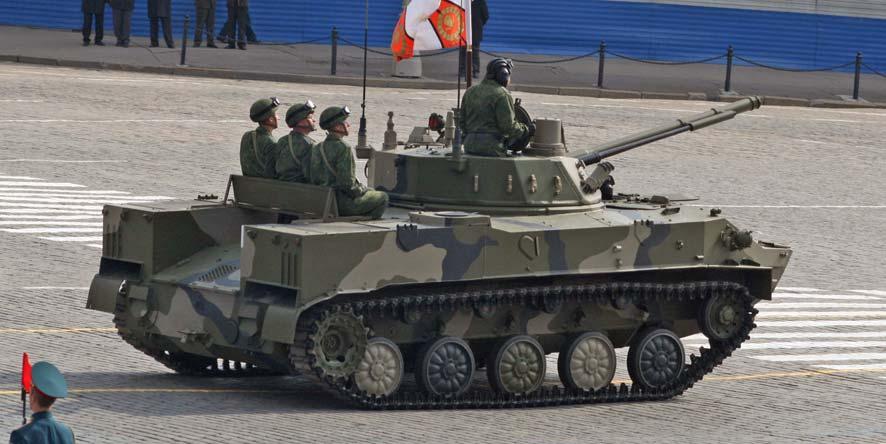

3 FÖRSVARSUTSTÄLLNINGEN IDELF 2010 Pansarskyttevagn BMP-3, notera avgasutblåset på sidan, frontpansaret och massiva bärhjul. (Foto:FMV) BMD-4 grundversion, notera avgasutblåsen baktill, frontpansaret och massiva bärhjul. (Foto:FMV) BMD-4M, notera avgasutblås, frontpansar och bärhjul som man ser igenom. (Foto:FMV) Teknisk Und Informerar Nr Sid 3

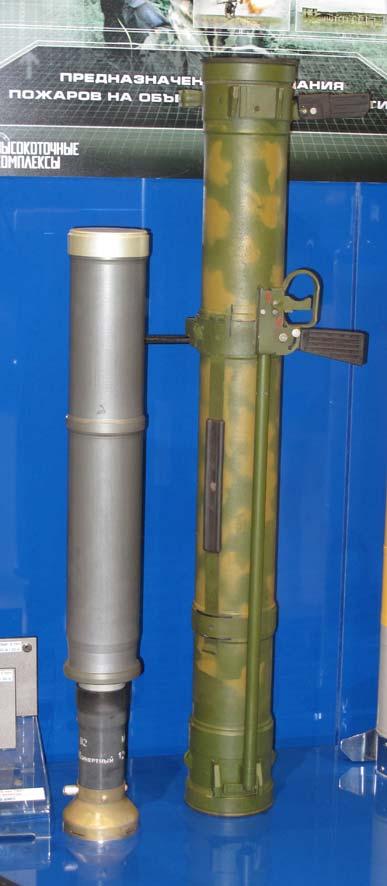

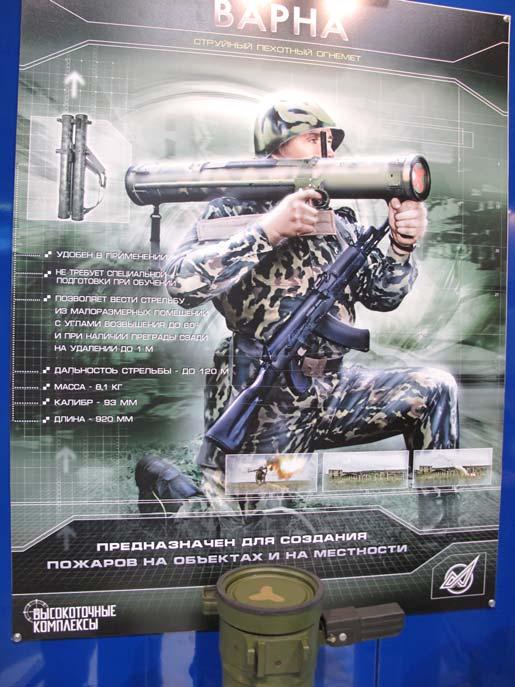

4 FÖRSVARSUTSTÄLLNINGEN IDELF mm understödsvapen SPO Varna För första gången visade man SPO Varna som hårdvara på IDELF Utskjutningsröret verkar vara identiskt med understödsvapen RPO-A/D/Z medan såväl drivdel som verkansdel är nya. Syftet med den nya drivdelen är att vapnet skall kunna avfyras inomhus utan risk för skytten. De kriterier man listar är rumsvolym >30m 3, > 1 m till närmaste vägg och elevation < 60 o. Verkandelen är av samma skäl brandbaserad i stället för termobarisk vilket skulle innebära risk för skytten. Enligt öppna uppgifter har ryska försvaret accepterat SPO Varna men om detta innebär att anskaffning sker är inte klarlagt. Vapnet väger 8,1 kg varav branddelen väger 2,5 kg. Utskjutningsröret har 93 mm kaliber och längden är 920 mm. SPO Varna. (Foto:FMV) Sid 4 Teknisk Und Informerar Nr 42010

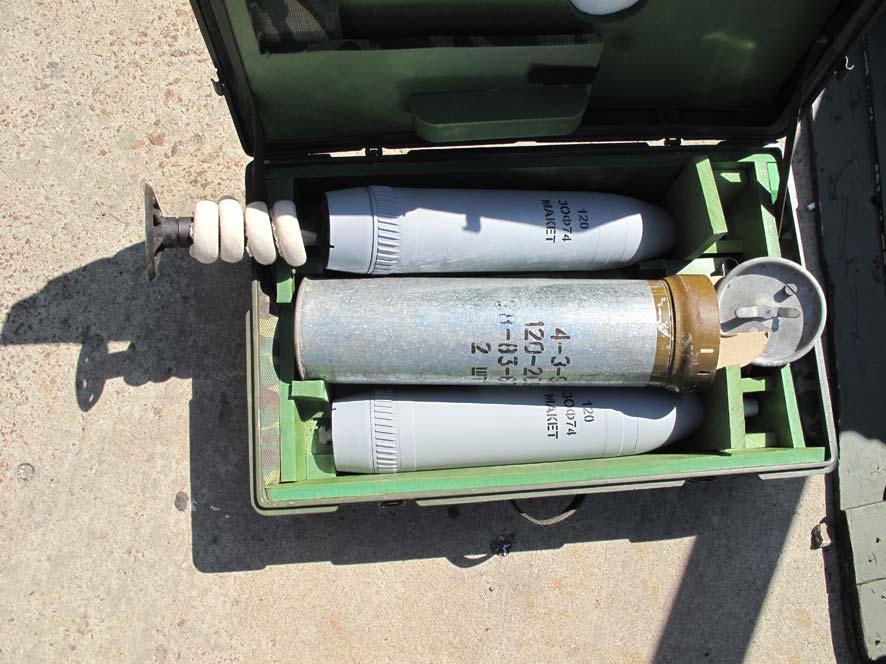

5 FÖRSVARSUTSTÄLLNINGEN IDELF mm kombinationspjäs 2B23 Nona-M1 2B23 Nona-M1 är den senaste medlemmen i Nonafamiljen. Enligt öppna uppgifter kommer VDV att köpa ett antal för att använda vid skjututbildning och därmed spara sina Nona-S. De motoriserade skytteförbanden skall också få ett antal för att ersätt 120 mm granatkastare. Med rotationsstabiliserad granat är max skottvidd m och med sprängvinggranat m. Det finns även en rotationstabiliserad reatil med max skottvidd m. Pjäsen väger i transportäge 507 kg och i eldställning 415 kg. 2B23 Nona-M1 i laddläge. (Foto:FMV) 2B23 Nona-M1 i eldställning. (Foto:FMV) Komplett skott 3VOF119 med spränggranat 3OF74. (Foto:FMV) Teknisk Und Informerar Nr Sid 5

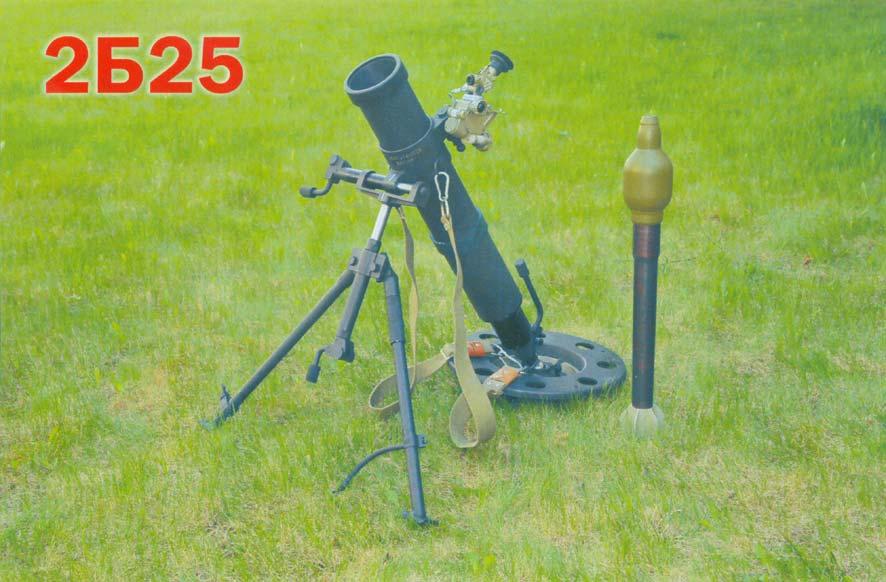

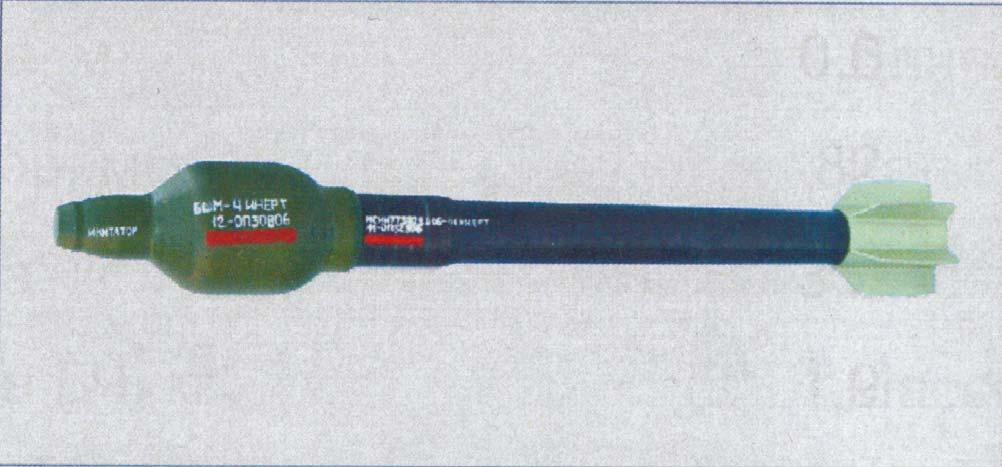

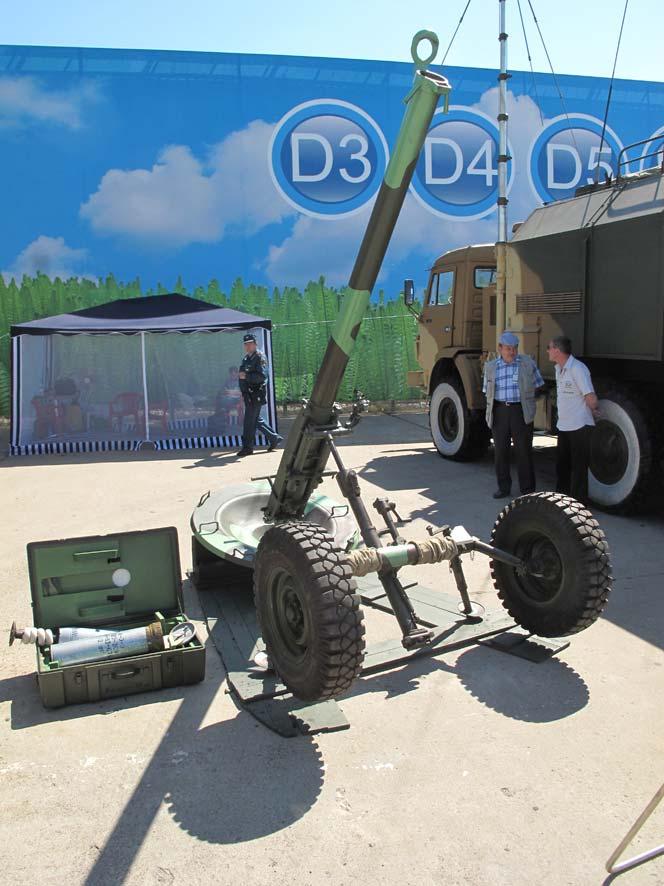

6 FÖRSVARSUTSTÄLLNINGEN IDELF mm granatkastare 2B25 Denna granatkastare, som tillverkas av företaget Burevestnik, är ovanlig såtillvida att man konstruerat den i syfte att minimera avfyringssignaturen. Eldröret är mycket lätt eftersom det inte utsätts för några påkänningar i samband med skjutning utan endast utgör fäste för lavett och sikte. I eldröret finns en stav som passar i skaftet på granaten. Skaftet innehåller i sin övre del drivladdningen begränsad av en bottenbricka. Efter avfyring kommer bottenbrickan att täta i nedre delen av skaftet vilket hindrar krutgaserna att komma ut i luften. Fördelen med denna lösning är att signaturen vid eldgivning minimeras medan nackdelen är den begränsade skottvidden. Max skottvidd är m och min skottvidd 100 m. Granaten väger 3,3 kg varv stridsdelen utgör 1,9 kg. 82 mm granatkastare 2B25. (Foto:FMV) 82 mm spränggranat 3VO35. (Foto:FMV) Sid 6 Teknisk Und Informerar Nr 42010

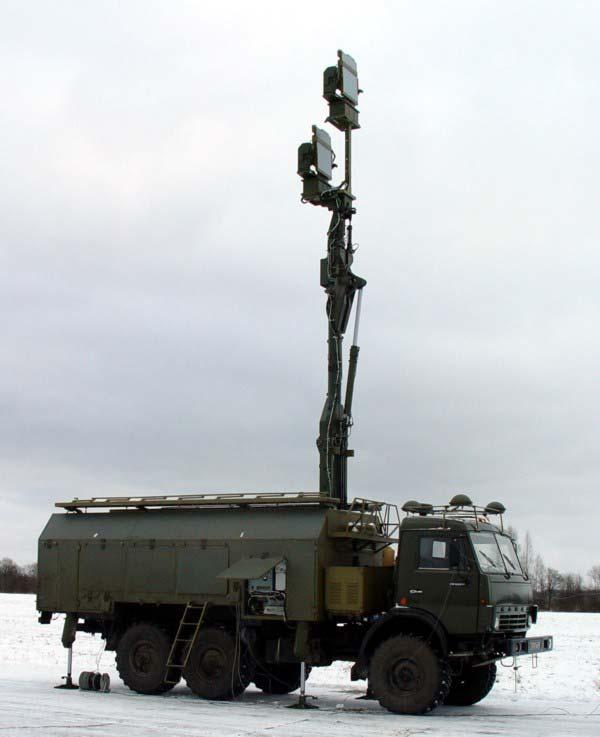

7 Tipchak, rysk UAV FÖRSVARSUTSTÄLLNINGEN IDELF 2010 UVS-TECH är en mässa rörande teknik för obemannade farkoster och genomfördes som en del av mässan TVM. Det visades många UAV från flera olika ryska och vitryska företag. Med ett par undantag så var de UAV som visades upp inte operativa inom den ryska förssvarsmakten. Emellertid, de problem man hade under kriget i Georgien har fått den ryska armen att satsa mer på obemannade spaningsfarkoster. Tipchak är en UAV som nu är operativ i den ryska armen. Den har utvecklats av det ryska företaget Lutch. Det är en relativt liten UAV, startvikten är maximalt 60 kg. Den tillämpning som oftast nämns är att rikta in raketartilleri och eldrörsartilleri. Enligt data för Tipchak-systemet så kan målkoordinater mätas in med en noggrannhet bättre än 50 m. Det låter inte så imponerande, men det är antagligen tillräcklig noggrannhet för MLRS och eldrörsartilleri. Den spaningsutrustning som är standard på Tipchak är en linjeskanner med två våglängdsområden, se tabellen. Annan typ av last som nämnts är utrustning för SIGINT och kommunikationsutrustning för att använda plattformen som relästation. Hela systemet Tipchak består av antennfordon, operatörsfordon, transport/startfordon, underhållsfordon och upp till sex stycken UAV. Systemet klarar av att ha två UAV i luften samtidigt. Antennerna når en höjd på ca 12 m när hydralmasten är helt utfälld. Spaningsdata skickas tillbaka via en länk, i cm-bandet, med en kapacitet på 10 Mb/s. Länken för att kontrollera Tipchak har en kapacitet på 1,2 Kb/s, våglängden är ca 1 dm. I operatörsfordonet finns det plats för tre personer, systemchefen plus två operatörer. Katapulten på transport/startfordonet klarar att skicka iväg UAV med vikt upp till 70 kg, med en acceleration som inte överstiger 12 G. Den medför också bränsle till UAV, tillräckligt för minst trettio starter. Data: Längd: Spännvidd: Startvikt: Hastighet: Flygtid: Flyghöjd: Räckvidd: Last, max: Koordinater för mål, noggrannhet: Startmetod: 2,4 m 3,4 m 60 kg km/tim >2 tim m ca 70 km (pga länkens räckvidd) 14,5 kg (exkl bränsle) <50 m Katapult Spaningsutrustning på Tipchak: IR-kamera, våglängdsområde: 9-11 µm IR-kamera, känslighet: 0,1ºC TV-kamera, våglängdsområde: 0,4 1,1µm TV-kamera, belysning: lux (arbetsområde) Spaningshöjd: m Synfält (område som skannas av): 86º Synfält, momentant: 0,034º Vikt: 6,8 kg Teknisk Und Informerar Nr Sid 7

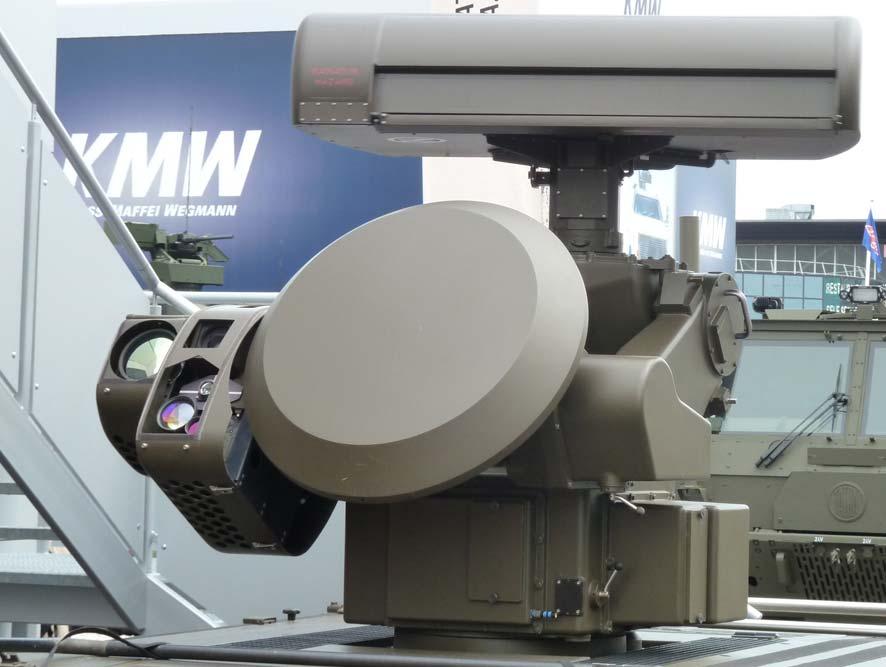

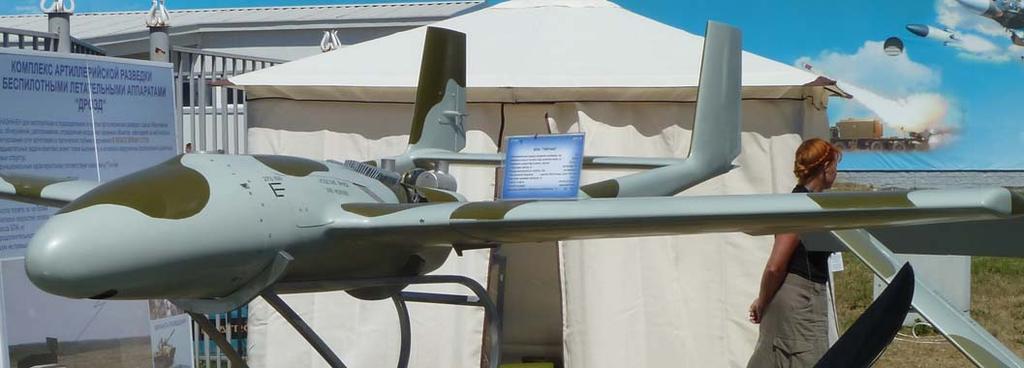

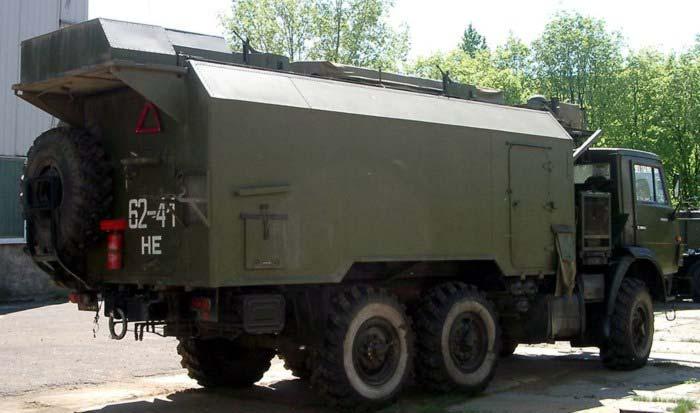

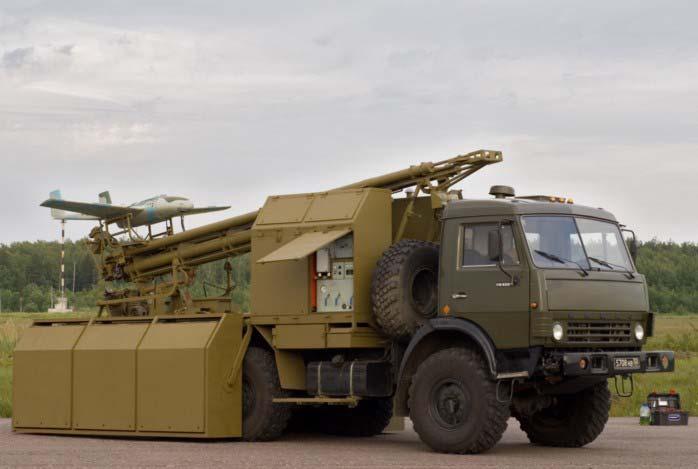

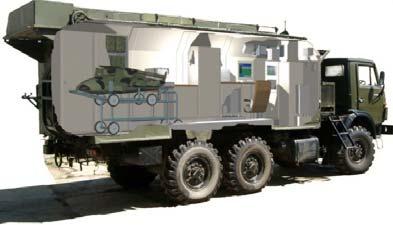

8 FÖRSVARSUTSTÄLLNINGEN IDELF 2010 Tipchak är operativ i den ryska armen. (Foto:FMV) Förrutom sex stycken UAV består ett Tipchak-system av transport/startfordon, antennfordon, operatörsfordon och ett underhållsfordon. (Foto:illustration:Vega) Sid 8 Teknisk Und Informerar Nr 42010

9 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Försvarsutställningen Eurosatory genomfördes juni 2010 på utställningsområdet Park de Exposition norr om Paris. Eurosatory är den största arméutställningen i världen och 1300 utställare från ett stort antal länder deltog. Trots att mässan har vuxit med ca 10% sedan 2008 gick det att skönja en viss påverkan av den ekonomiska krisen. Bland annat pratades det om att Grekland stoppat köpet av pansarskyttevagn BMP-3 från Ryssland. Hos de amerikanska företagen fanns en viss förbittring över att den amerikanska staten har dragit åt svångremmen vad avser materielutveckling och anskaffning. Noterbart inom stridsfordonsområdet är att man presenterade nya pansarskyttebilar. Däribland Piranha V från Mowag, RG 41 från BAE Systems och Super AV från Fiat. Jämfört med de produkter som finns på marknaden förefaller inte fordonen tagits fram efter några nya idéer utan är väldigt lika befintliga fordon som General Dynamics Stryker och Patrias AMV. En god nyhet är att de aktiva skyddssystemen till stridsfordon verkar ha kommit närmare operativ status. Värt att nämnas är IBDs system ADS som förevisades i aktion i anslutning till mässan. Man sköt en projektil mot ett fordon med ADS och lät systemet agera, dock ej fullskarpt. Det israeliska företaget Rafael förevisade sin motsvarighet Trophy som enligt dem varit operativ på stridsvagnen Merkava sedan förra året. För övrigt hade Rafael tagit med en Merkava Mk4, den senaste versionen av stridsvagnen. Det var första gången den visades utanför Israel. Inom skyddsområdet visade flera företag sina versioner av bar armour mot RPG-granater. Trenden är att systemen har blivit lättare vilket medför att även mindre fordon kan förses med bar armour. Avseende stridsvagn visade konkurrenterna Rheinmetall och KMW upp varsin lösning för Leopard 2. Rheinmetall kallar sitt system MBT Revolution och består av nya system avseende rörlighet, verkan, skydd och ledning. De system som visades förefaller ganska futuristiska och visade snarare på hur utvecklingen kan komma att gå inom området. KMW visade två versioner av sin nya Leopard A7+, en avsedd för strid mot stridsvagnar och en avsedd för operationer av den typ som sker i Afghanistan idag. Företaget påstår att alla delsystem i 2A7+ är godkända av något land, huvudsakligen Tyskland och Sverige. Något förvånande var att KMW inte ställde ut sin pansarskyttevagn Puma som man marknadsfört hårt på tidigare mässor. Förklaringen till detta var dock att de vagnar som hittills tagits fram var upptagna vid prov och försök samt förevisningar på andra ställen. Det tycks finnas en ökande trend att sätta optiska spaningsmaster på främst pansarskyttefordon. Detta erbjuds som ett tillbehör på de flesta varianter, givetvis är detta ett sätt att marknadsföra dessa. Man kan dock se ett ökat utbud. Masten innehåller optiska sensorer såsom vanlig kamera, IR (värmekamera) och bildförstärkare. Samtliga med möjlighet till hög förstoring och därmed lång räckvidd. Syftet med dessa är att kunna spana eller övervaka ett område under dygnets alla timmar från en skyddad plats. Systemet har en klar plats i CIED systemet.lämpliga mål att spana mot kan vara ett vägavsnitt man avser använda, en by eller till och med för att vakta egen camp. Stridsvagn Leopard 2A7+ Det tyska företaget Krauss-Maffei Wegmann (KMW) visade stridsvagn Leopard 2A7+, som verkar vara ett moderniseringspaket för befintliga vagnar. Alla delsystem i Leopard 2A7+ är enligt KMW verifierat av någon medlem i Leopardklubben, främst Tyskland men även Sverige, däribland minskyddet. Den vagn som ställdes ut på mässan visade två versioner av paketet, en för strid mot andra stridsvagnar (vagnens vänstra sida) och en för strid mot en fiende som för strid med burna pansarvärnsvapen och IED (högra sidan). Vagnen väger upp emot 67 ton. Teknisk Und Informerar Nr En hel del saker är naturligtvis gemensamma för bägge versionerna men det finns skillnader, främst avseende vagnens skydd. Skyddet mot andra stridsvagnar har ett tilläggsskydd som ger bra skydd i fronten och sämre i sidorna och bakåt. Tornet har det tunga KE-skyddet som sitter på Stridsvagn 122.Höger sida har tilläggsskydd längre bak så att besättningsutrymmet är skyddat mot RPG-granater även i sida. Tornet har moduler som ser ut som det tunga KE-skyddet, det är dock ett lättare och avsett att skydda mot RPG-granater. De skyddslösningar som visades är framtagna av KMW själva, något som företaget inte har utvecklat tidigare. fortsättning nästa sida Sid 9

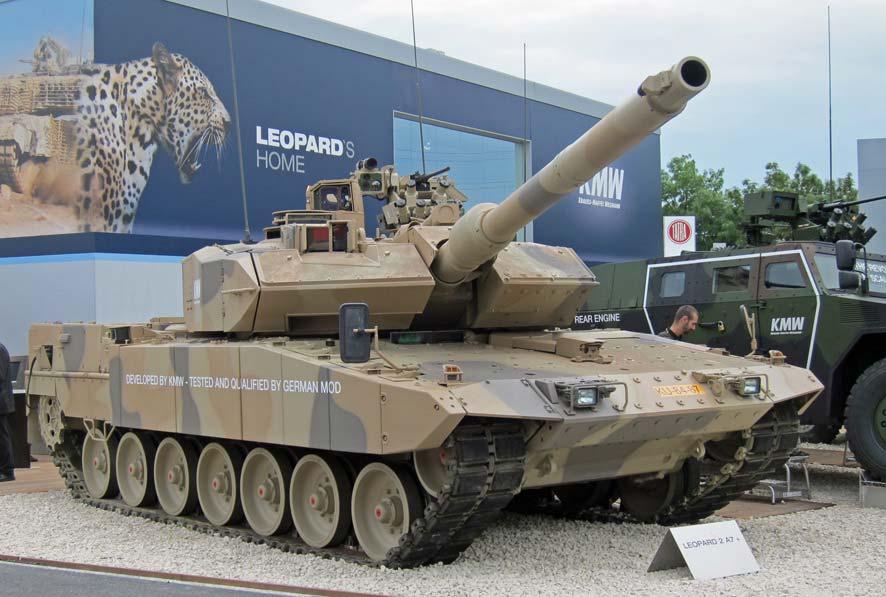

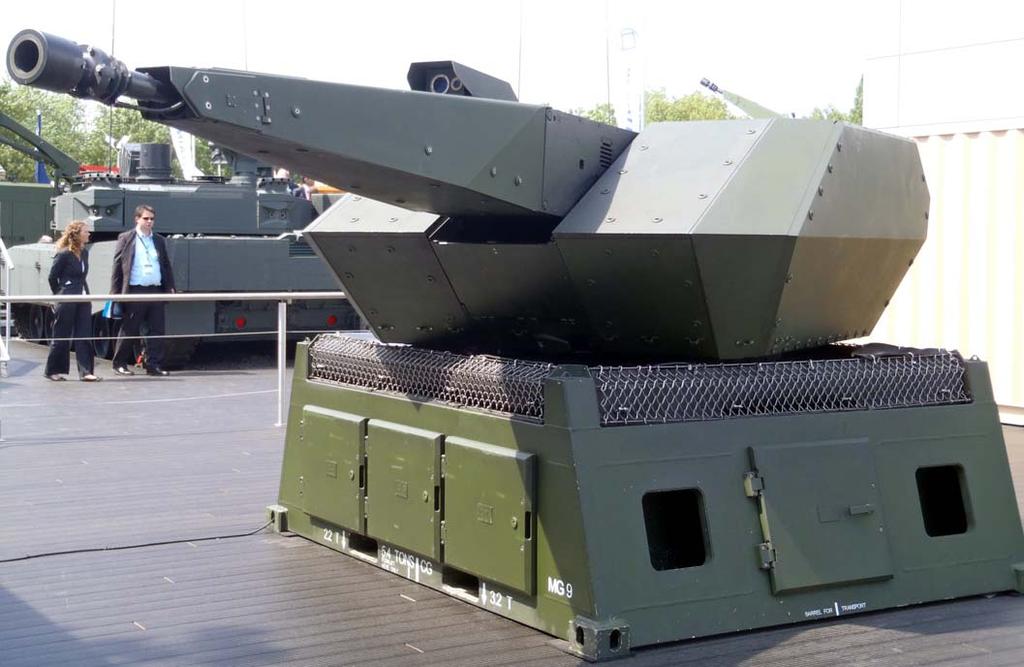

10 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Kanonen är en 120 mm 2A6 med en eldrörslängd om 55 kalibrar från det tyska företaget Rheinmetall. Bakom laddarens lucka sitter en överlagrad vapenstation FLW 200 från KMW. Den har en 12,7 mm kulspruta och sex 76 mm kastare för granater. Troligen rör det sig om sprängranater med det går sannolikt även att använda granater med less leathal funktion eller annan verkanstyp. Det är inte troligt att man laddar kastarna med rökgranater eftersom det redan finns sex traditionella rökkastare på tornet. Vapenstationen handhas av laddaren, troligen för att det är den besättningsman som är minst belastad med sin huvudtjänst. Skytten kan även han handha vapenstationen från sin plats. FLW 200 sitter även på den hjulgående pansarskyttevagnen Boxer. Övriga moderniseringar består av en APU placerad baktill i chassit på höger sida, den gör så att vagnens system kan drivas även när motorn är avstängd. Man har även satt kameror runt om vagnen för att öka besättningens omvärldsuppfattning. Skyttens och vagnchefens sikten var försedda med tredje generationens värmesikte ATTICA. Förarens backkamera har även fått mörkerförmåga, något som vi inte har på backkameran på Stridsvagn 122. Baktill på chassit sitter en infanteritelefon bakom en lucka. Här har man återuppfunnit en gammal lösning från andra världskriget som bland annat har funnits på de stridsvagn Centurion vi hade i Sverige. Behovet upptäcktes av amerikanerna i Irak och har även införts på deras Abrams TUSK som togs fram för strid i bebyggelse. Man har även satt in en ny slutväxel, nytt band, förbättrade torsionsstavar och bromsar samt en ny kylenhet. Framtill på chassit finns fästen för ett nyutvecklat schaktblad. Stridsvagn Leopard 2A7+. (Foto:FMV) Sid 10 Teknisk Und Informerar Nr 42010

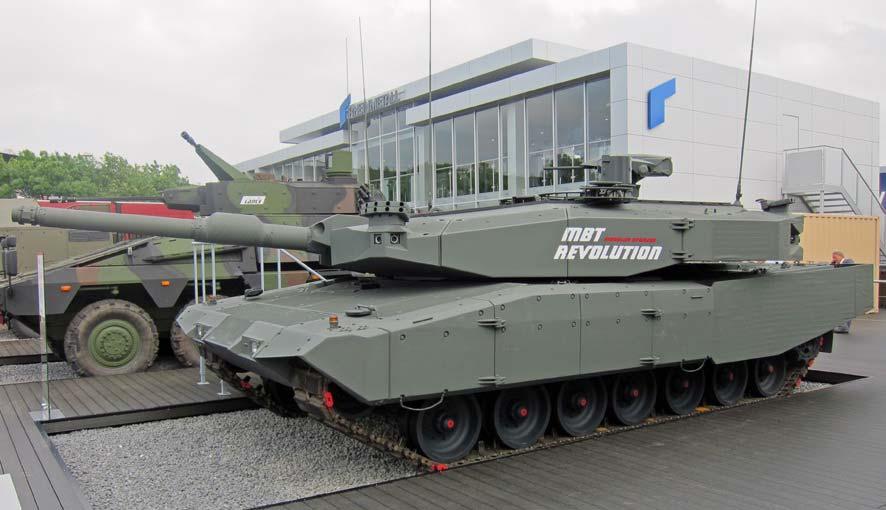

11 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 MBT Revolution Det tyska företaget Rheinmetall presenterade på Eurosatory sitt uppgraderingspaket MBT Revolution för stridsvagn Leopard 2. MBT Revolution är modulärt och avser delarna rörlighet, verkan, skydd och ledning. För att kunna köra systemen även när motorn är avstängd har man satt in en APU längst bak på höger sida i chassit. För att öka säkerheten i vagnen har man gett vagnchefen förmågan att bromsa och stanna vagnen. Detta för att minska stoppsträckan vid uppträdande i bebyggelse och andra trånga miljöer. Inom skyddsområdet är vagnen försedd med skyddsmoduler från det tyska företaget IBD. På vagnssidorna sitter passiva skyddsmoduler från fronten och så långt bak som besättningsutrymmet sträcker sig. Därefter tar IBD-versionen av bar armour över och skyddar motor från sidorna och bakåt. Anledningen till detta är att bar armour är betydligt lättare än skyddsmodulerna. Även tornets baksida är försett med bar armour. Det bar armour system som IBD marknadsför är överdraget med en duk vilket gör att man på avstånd inte ser vilken typ av skydd det är. Möjligen har duken även andra signaturdämpande förmågor. Under vagnen finns enligt uppgift någon form av minskydd. På tornets fyra hörn sitter rökkastare och vad som kan vara UV-varnare, IR-varnare eller kameror. Enligt öppna källor heter rökkastarsystemet Rosy. Det består av tio kastare i två rader. En fullt utvecklad rökridå läggs på 0,6 sekunder. Rosy tillverkas av Rheinmetall. UV- och IR-varnare detekterar avfyring av andra stridsvagnskanoner, pansarvärnsrobotar och burna pansarvärnsvapen. Om det är kameror som sitter under rökkastarna är de sannolikt en del i besättningens system för omvärldsuppfattning. Möjligen är det en kombination av kameror och skottvarnare. Tornet är fullt digitaliserat med ett uppgraderat eldledningssystem. Vagnchefen har ett nytt sikte med dagkanal, termisk kanal och laseravståndsmätare. Siktet är placerat centralt på tornet. Baktill på tornets högersida sitter en överlagrad vapenstation från företaget Qimtek. Den är försedd med en 12,7 mm kulspruta men kan även förses med andra beväpnings-alternativ som 40 mm granatspruta. Det är oklart vem som handhar vapenstationen men om man ska följa trenden från andra tillverkare så är det troligen laddaren. Vagnen är även försedd med system för kommunikation med personal utanför vagnen. Till skillnad från andra moderna vagnar där man återinfört infanteritelefon bak på chassit förefaller MBT Revolution vara försedd med ett trådlöst system. Fördelen med det är att den man pratar med inte riskerar att bli överkörd om vagnen backar eller skjuten av fienden på väg till eller från telefonen. MBT Revolution visades på Eurosatory. (Foto:FMV) Teknisk Und Informerar Nr Sid 11

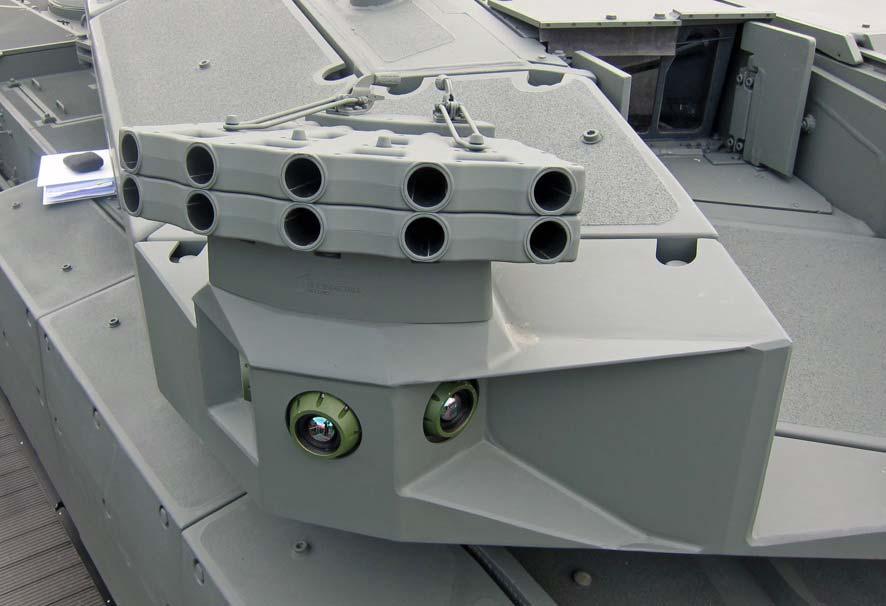

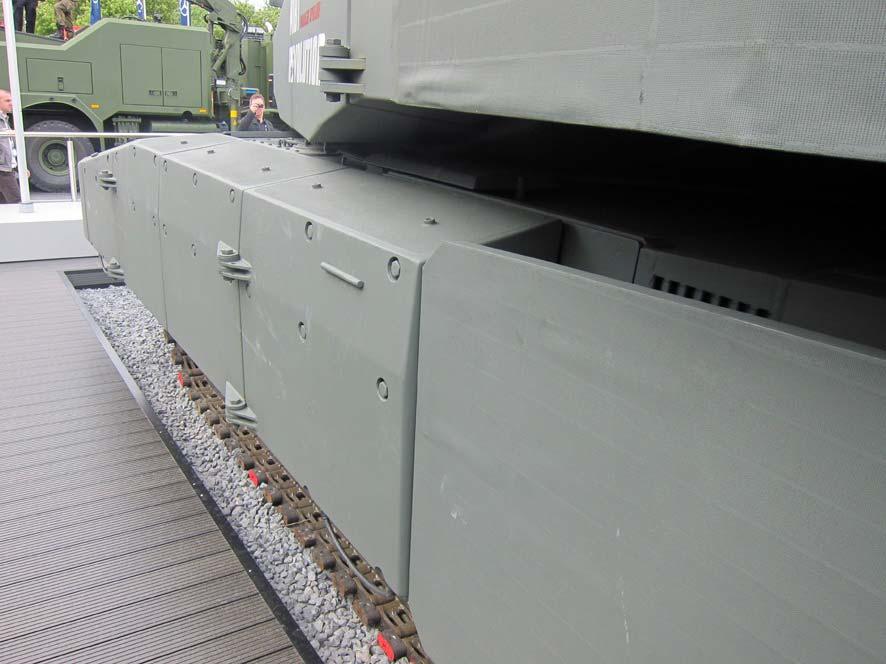

12 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Fram på vagnssidorna sitter skyddsmoduler, baktill bar armour inklätt med duk. (Foto:FMV) På tornets fyra hörn sitter rökkastare och vad som antingen är skottvarnare eller kameror för omvärldsuppfattningen eller möjligen både och. (Foto:FMV) Sid 12 Teknisk Und Informerar Nr 42010

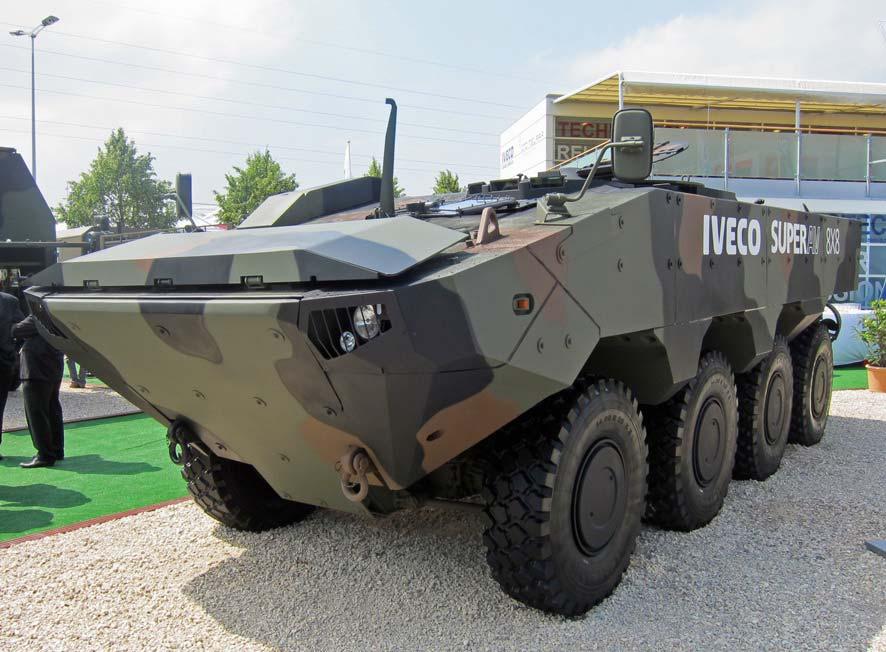

13 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Pansarskyttebil Super AV Det italienska företaget Iveco premiärvisade sin nya pansarskyttebil Super AV. Det som skiljer den från de flesta av dagens moderna pansarskyttebilar är att den ska vara amfibisk, något som huvuddelen av övriga tillverkare har lämnat. Dagens moderna pansarskyttebilar är försedda med tunga skyddslösningar för att klara IEDsprängningar vilket gör att de inte kan vara amfibiska. Dessutom är behovet av amfibisk förmåga inte särskilt stort i Afghanistan, Irak eller nordöstra Afrika. De användare som har kvar kravet är främst den amerikanska marinkåren och ryska armén. Även italienska marinkåren har kravet att fordon ska vara amfibiska och det är därför Iveco har tagit fram Super AV åt dem som ersättare för pansarskyttevegn M113. Hur kravet ändras om fordonet hamnar i ett insatsområde är idag oklart. Enligt Iveco ska Super AV vara med och tävla för ett kontrakt även hos amerikanska marinkåren. Super AV förekommer i två versioner med olika bredd, 2700 respektive 3000 mm där den bredare syfter till att ge större innerutrymme. Grundfordonet väger ca 15 ton och mar räknar med att stridsvikten kommer att uppgå till ca 25 ton. Motorn är en lastbilsdiesel. Framdrivning i vatten sker med två propellrar som sitter längst bak på varsin sida. Det fordon som visades på Eurosatory saknade torn och annan beväpning. Vagnen kommer att förses med någon typ av beväpning, sannolikt överlagrad vapenstation eller ett tvåmanstorn, till exempel HITFIST som finns på italienska arméns nya pansarskyttebil Freccia. Pansarskyttebil SuperAV. (Foto:FMV) Teknisk Und Informerar Nr Sid 13

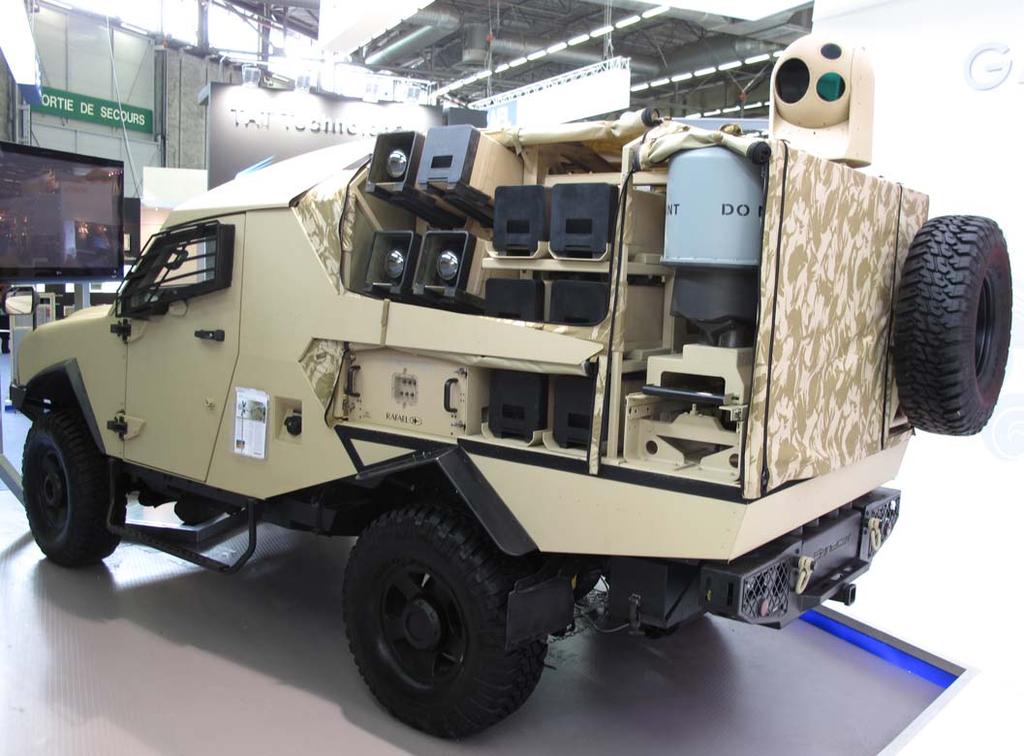

14 Spike NLOS FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Det senaste tillskottet i Rafaels pansarvärnsrobotfamilj Spike är Spike NLOS som visades upp på Eurosatory. Roboten som väger 71 kg och har en räckvidd på 25 km har en tvåfunktions TV- och bildskapande IR-målsökare som kontinuerligt länkar bilden till skytten via radiolänk. Denna funktionalitet är grunden till robotsystemets förmåga att bekämpa mål som inte går att nå med direktriktad eld. Så snart roboten har målet inom synfältet kan skytten låsa på målet och låta roboten autonomt slutföra jobbet medan skytten kan lösa annan uppgift som till exempel att bekämpa nästa mål; alternativt kan skytten välja att styra roboten fram till träff och då behålla möjligheten att växla mål. Måldata kan förutom från den skjutande plattformens egna sensorer fås via till exempel eldledare eller UAV. Skytten skjuter då mot angiven koordinat och om invisande enhet har möjlighet att sända video kan skytten jämföra bilden av det angivna målet med vad roboten ser för att säkerställa att rätt mål bekämpas. Har eldledaren ingen möjlighet att sända video eller bara grovt kan ange en geografisk referens nyttjar skytten robotens målsökare för att spana mot målterrängen och därefter välja ut det mål som skall bekämpas. Spike NLOS integrerat på en terrängbil. Robotsystemet lämpar sig även väl att hängas på helikopter. Sid 14 Teknisk Und Informerar Nr 42010

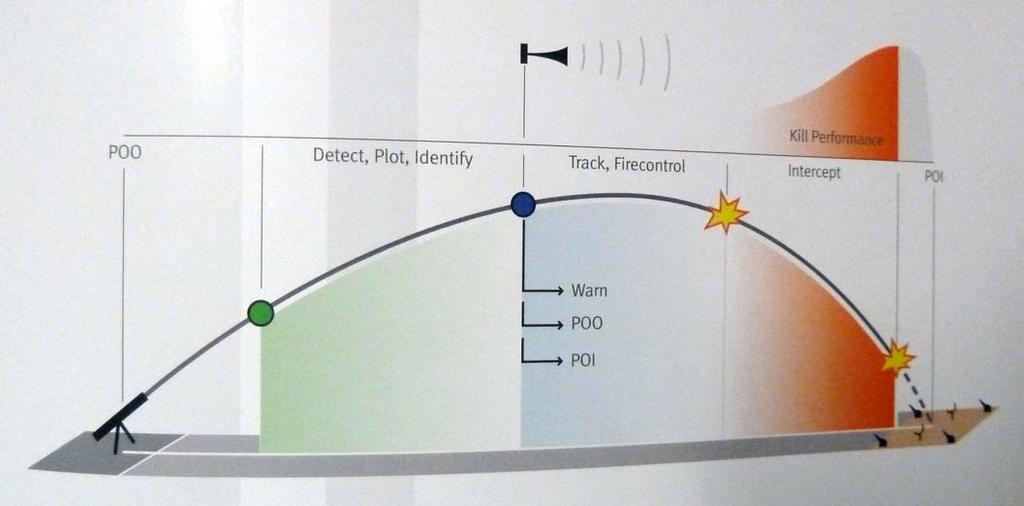

15 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Campförsvarssystem Under temat campförsvar visades ett flertal tillverkare upp både större samt relativt små radarer avsedda för att skydda camper genom att upptäcka inkommande granater, s.k. artlokradar. Dessa kan även integreras med en verkansdel för bekämpning av granat, exempelvis Oerlikons Skyshield. Även radarer avsedda för att upptäcka dolda personer presenterades vilket även det kan tänkas ingå i begreppet camp protection. Thales - Artillerilokaliseringsoch stridsfältsradarer Företaget Thales visade ett radarsystem kallat Ground Alerter 10 (GA10) avsedd för att upptäcka inkommande granater mot exempelvis en camp.utöver att beräkna avfyr-ningsplats beräknas inom 10 sekunder även bedömd nedslagsplats och aktiverar ett larm i form av siren och lampa inom denna zon. Andra, icke beskjutna, zoner larmas ej. Radarn arbetar inom UHF-bandet ( MHz) vilket medför relativt god transmission genom vegetation samt även genom diffraktion viss täckning bakom kullar och dylikt. Räckvidden uppges vara 10 km. Thales har även tagit fram en version kallad Ground Alerter 20 (GA20) med samma funktioner som GA10 samt även möjligheten att upptäcka lågflygande objekt (exempelvis helikopter och UAV). Räckvidden uppges vara 20 km. Thales har även utnyttjat UHF-frekvensbandet för en radar kallad Ground Alerter Short Range (GA-SR) vars uppgift är att upptäcka personer dolda i vegetation och eller terrängen, exempelvis bakom en bergskam. Radarn kan arbeta självständigt men även integreras i ett nätverk av andra sensorer. Två radarer kan även samlokaliseras för att uppnå större vinkeltäckning i sida. Data: GA10 GA20 Räckvidd: 10 km 20 km Frekvensband: UHF Täckning -Azimut: 360 -Elevation: 50 Driftspänning: 24 V DC eller 230 V AC Vikt: <100 kg Data: Instrumenterad räckvidd: 0,1 till 4 km Upptäcksavstånd (Människa): > - 3 km Täckning -Azimut: 40 till 160 -Elevation: 25 Teknisk Und Informerar Nr Sid 15

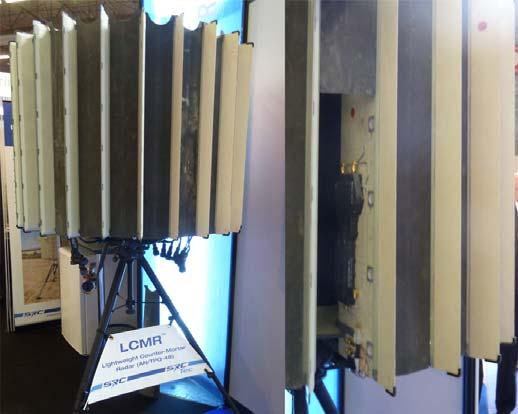

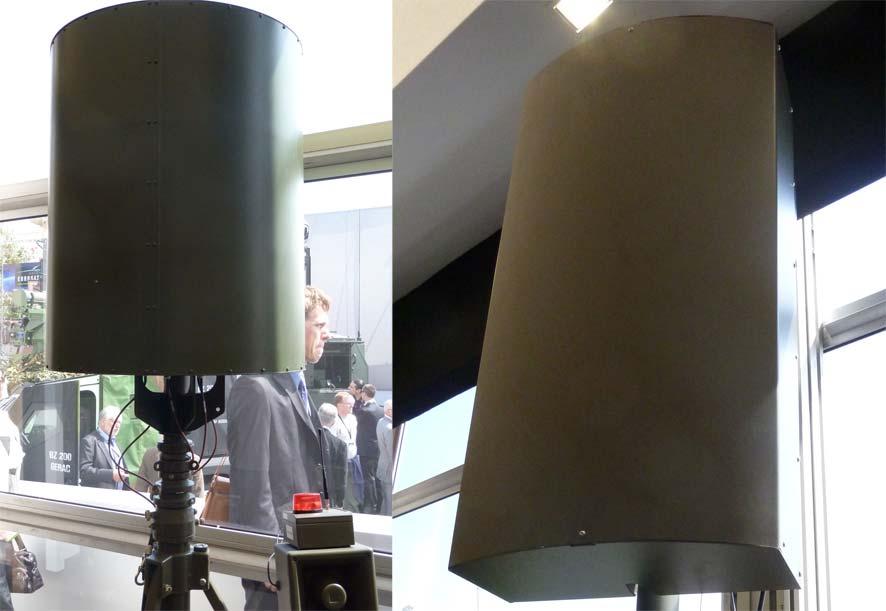

16 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Thales Ground Alerter 10 (GA10) i delbilden till vänster med siren för varning av inkommande granater i nederkant. I den högra delbilden visas Thales Ground Alerter Short Range. (Foto:FMV) SRC - Lightweight counter-mortar radar (LCMR) SRC, tidigare kända under namnet Syracuse Research Corporation, har utvecklat en portabel artlokradar kallad LCMR. Radarn beräknar både avskjutningsplats och nedslagsplats. Två man kan montera och demontera radarn på 20 respektive 5 minuter. Ett komplett system väger knappt 55 kg. Totalt har ca 700 system levererats varav 600 till amerikanska försvaret och resten på export. Radarn är aktivt elektriskt styrd, s.k. AESA, bestående av ett antal moduler. Dessa moduler utgörs av antennelement, lågbrus- och slutförstärkare. Radarn skall täcka horisonten runt men detta görs inte momentant utan är sektoriserat. Åtta intilliggande moduler är samtidigt aktiva vilket resulterar i en täckt sektor. Därefter aktiveras en grupp om åtta andra moduler vilka täcker intilliggande sektor osv. Data: Täckningsområde -Azimut: 360 -Elevation: 30 Uppdateringstakt: Driftspänning: 3 Hz Batteri, HMMWV eller 120/220 V AC (50 eller 400 Hz) Den portabla artlokradarn LCMR från amerikanska SRC. I delbilden till höger visas modulen innehållande slut- och lågbrusförstärkare samt antennelemen. (Foto:FMV) Sid 16 Teknisk Und Informerar Nr 42010

17 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Oerlikon Skyshield MOOTW/C-RAM system (campförsvarssystem) Oerlikon Skyshield MOOTW (military operations other then war) / C-RAM (counter rocket, artillery and mortar) system är ett semiautomatiskt system med man in the loop som avfyrar systemet, det går dock att använda det i en helautomatisk mod. Systemet består av minst två radarstationer och fyra pjäser samt en kontrollplats. För att få ett heltäckande skydd krävs 1 pjäs/500m. Det finns också möjlighet att koppla till ett counterbattery system dvs en automatiserad artilleripjäs för att bekämpa utskjutningsplatsen. Systemet larmar så fort det ser en granat på väg och kalkylerar dess bana. Resultatet presenteras på en digital karta där skyddade områden finns. Beräknad nedslagsplats för granaten plottas och det presenteras även nedslagsplats för splitter vid bekämpning av inkommande föremål beräknas. Vid risk för kollateral skada presenteras detta grafiskt samt med ett eldförbud. Genom att dessa data presen-teras på karta i 3d kan man lätt se var granat eller rester från granat kommer att slå ner. Tack vare detta kan man välja att avstå från att bekämpa granater som kommer att missa. Samtidigt går camplarm. Förutom att användas mot RAM och övriga flygande hot kan systemet givetvis även användas för markförsvar om de placeras på ett sådant sätt att eldröret bär. Systemet är beställt av Bundeswehr för att deployeras till Afghanistan under hösten 2010, dock utan counterbattery förmåga. Schematisk bild av hur systemet arbetar. (Foto:FMV) Teknisk Und Informerar Nr Sid 17

18 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Pjäsen Pjäsen temperar granaten vid eldrörsmynningen för att uppnå en optimal kon med fragment i syfte att få bästa effekt i målet. Pjäsen är helautomatiserad med 252 granater i tornet och 252 i lavetten/fundamentet. Pjäsen har ett TV-sikte inbyggt i systemet för direktriktning. Beroende på hur hotet bedöms anpassas antalet pjäser som öppnar eld samt eldskurens längd. Data: Eldhastighet: 1000 sk/min V0: >1000 m/s Amtyp: AHEAD, HEI, TP-T Elevation: -15 till +85 grader Vikt laddad: 5800 kg Oerlikons Skyshield C-RAM revolver gun GDF 020 är en 35 mm pjäs som utvecklats av Oerlikon i syfte att användas i olika autonoma försvarssystem och baseras på beprövade system från Oerlikon. (Foto:FMV) Sid 18 Teknisk Und Informerar Nr 42010

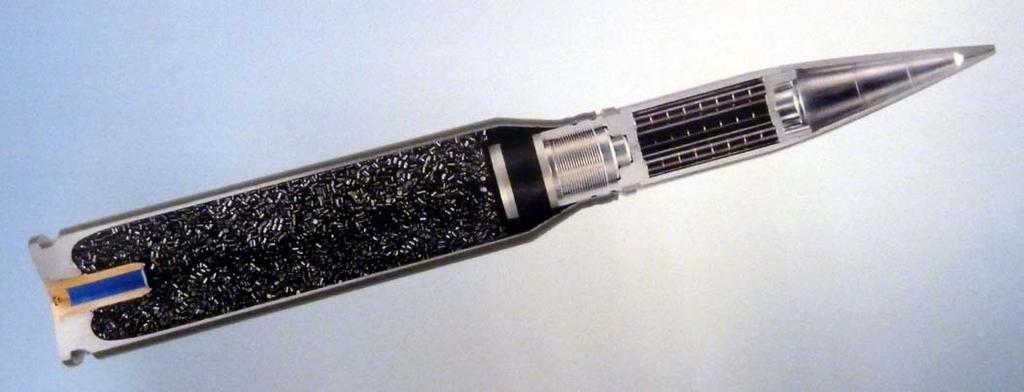

19 Ammunitionen FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Ahead / KETF (Kinetic Energy Time Fuze) 35x 228 / PMD 062 (AHEAD är namnet på hela systemet med programmerbar ammunition). Granaten är egentligen en mycket moderniserad granatkartesch som temperas för separation vid passage av mynningen. Tack vare att man kan alternera när utskjutningen skall ske kan man variera utseendet på konen då denna når målet. Granaten innehåller en utskjutningsladdning på < 1g. Fördelen med detta är att man slipper ha mer sprängämnen än nödvändigt i pjäsen eller i förråd. Granaten består av 152 st cylindriska subprojektiler tillverkade av en tungstenslegering dessa väger 3,3g/projektil. Dessa bildar en kon framför målet och som sen slår sönder det samma. Anledningen till att granaten temperas vid mynningen är att man vill kompensera för skillnaden i V0 och därmed få en mer precis funktion. Det finns möjlighet att använda andra granater, det är dock okänt om det finns andra typer av granater som kan programmeras vid eldrörsmynningen. Ahead / KETF 35x 228 / PMD 062. (Foto:FMV) Principskiss för programmering av AHEAD granat. (Foto:FMV) Teknisk Und Informerar Nr Sid 19

20 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Sensorer Sensorsystemet till Skyshield består av optronik, spaningsoch eldledningsradar och är samma som i Oerlikons Skyguard III. Spanings- och eldledningsradarn utnyttjar en gemensam X-bandssändare med en uppgiven stor bandbredd. Den kontinuerligt roterande spaningsradarn (bedömt 45 varv/minut) har två alternativt tre sändar- och mottagarlober. Med tre lober uppgår täckningen i elevation till 70 men räckvidden minskar till 12 km från de 20 km radarn har vid sändning och mottagning med två lober. Sensorsystemet bestående av spaningsradar (överst), optronik och eldledningsradar. (Foto:FMV) Sid 20 Teknisk Und Informerar Nr 42010

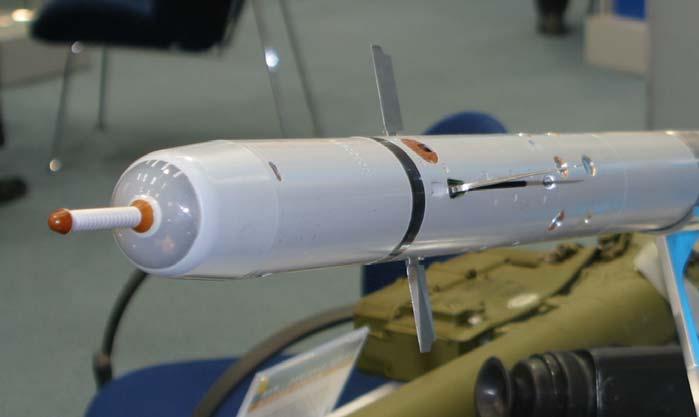

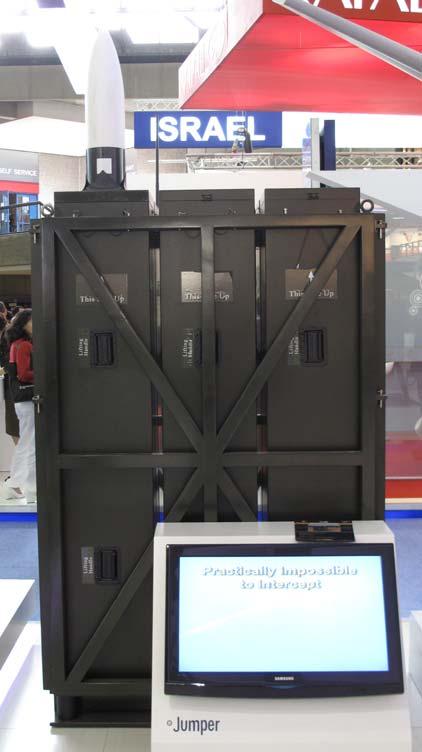

21 FÖRSVARSUTSTÄLLNINGEN EUROSATORY 2010 Falarick Det belgiska företaget CMI Defence ställde ut ett antal torn med beväpning i olika kalibrar. Ett av dessa var CT- CV Weapon System, ett tvåmanstorn med en 105 mm kanon. Utmärkande för detta torn var att de hade valt att integrera ett eldrörsutskjutet pansarvärnsrobotsystem som de utvecklat ihop med det ukrainska företaget Luch. Roboten som de har benämnt Falarick är en laserledstrålestyrd pansarvärnsrobot som har en flygtid på 17 sekunder ut till maximala skjutavståndet 5000 meter. Stridsdelen som är en tandem RSV har genomslag i minst 550 millimeter homogent pansarstål bakom explosivt reaktivt pansar. CMI erbjuder sig även att integrera robotsystemet på befintliga vagnar och påstår sig göra detta med minimalt ingrepp på dessa, bland annat genom att nyttja sig av ett externt monterat robotsikte. Det torn som ställdes ut på mässan saknade dock detta externa robotsikte, vilket gör det svårare att bedöma hur enkelt det kan vara att integrera systemet på en befintlig vagn. Jumper Det israeliska företaget Israel Aerospace Industries (IAI) ställde i sin monter ut ett antal system för indirekt bekämpning, bland annat eldpallen Jumper. Eldenheten liknar en mindre container bestående av åtta tuber för vertikalstartande markrobotar samt en styrenhet inrymd i ett hus med samma dimensioner som en robottub. Eldenheten kan enkelt fraktas på ett fordon eller grupperas i terrängen varefter den kan kontrolleras helt fjärrstyrt utan att någon personal behövs i anslutning till pjäsen. Robotarna är försedda med GPS-understödd tröghetsnavigering och har enligt en företagsrepresentant i tester klart överpresterat målet om en träffnoggrannhet (CEP, Circular Error Probable) på tio meter. Roboten är i sitt nuvarande utförande inte försedd med någon målsökare, men IAI menar att de enkelt kan integrera en semiaktiv lasermålsökare i roboten om ett sådant kundönskemål skulle uppstå. Robotens har en räckvidd på 50 km och dess startvikt är 63 kg. En av fördelarna med systemet är dess integration i ett ledningsnätverk där varje enskild robot i en eldenhet har sin egen avfyringskod. Om en eller flera eldenheter används som bataljonsartilleri kan då batajonschefen välja att delegera eldtillståndet på ett valt antal robotar ner till sina respektive kompanichefer genom att tilldela dem dessa avfyringskoder och behålla övriga som reserv. På samma sätt har kompanicheferna möjligheten att delegera detta vidare neråt i organisationen beroende på uppgiften. Detta innebär att en chef på lägre nivå mycket snabbt kan få precisionsriktad indirekt eld i målet och inte riskerar att hamna i kö till bekämpningsresurserna. Jumper har många likheter med det problemtyngda amerikanska markrobotsystemet NLOS-LS som bara dagar innan mässan i princip blev nedlagt av US Army. Jumper har dock samtidigt flera skillnader mot NLOS-LS och dess precisionsstyrda markrobot PAM, bl.a. har robotarna i det amerikanska systemet en avancerad målsökare med såväl bildskapande IR- som semiaktiv lasermålsökare vilket medför en möjlighet även att bekämpa rörliga mål, åtminstone i teorin. Det kanske största problemet hos NLOS-LS är dock dess prislapp på USD per robot, även om Raytheon och Lockheed Martin nyligen påstått sig kunna sänka priset om viss funktionalitet hos systemet väljs bort. Enligt IAI:s representant ligger prislappen på deras robot kring USD och övriga komponenter i systemet, liksom dess driftskostnader, är enligt samma källa billiga. Teknisk Und Informerar Nr Sid 21
