1 Arméns Markstridsdagar den 4 februari 2016

2 Somme 15 september 1916

3 Mk I Mother WW2 Vietnam Yum Kippur Irak/Afghanistan

5 Leopard 2 T-72/T-90 M1 Abrams Challenger 2 Merkava

6 Kina MBT3000 Indien - Arjun Sydkorea K2 Pakistan Al Khalid Turkiet Altay Japan Mitsubishi Type 10

De första fordonsvarianterna i Armatafamiljen visades för allmänheten i 2015 i Moskva under Segerparaden den 9 maj T-14 MBT och T-15 IFV (totalt 32 fordon) Armata har varit under konstruktion och

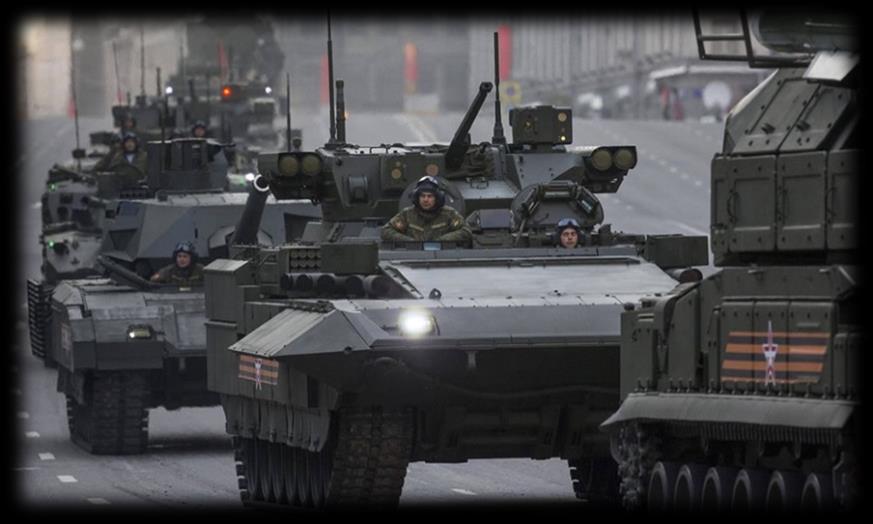

7 De första fordonsvarianterna i Armatafamiljen visades för allmänheten i 2015 i Moskva under Segerparaden den 9 maj T-14 MBT och T-15 IFV (totalt 32 fordon) Armata har varit under konstruktion och utveckling sedan 2009 vid UVZ (UralVagonZavod) huvudkontor i Nizhny Tagil Totalt 2300 stridsvagnar är planerade att tillföras den ryska armén senast 2020, dvs 70 procent av den ryska stridsvagnsflottan kommer moderniseras Vid Segerparaden 2015 visades även andra nya fordon upp Kurganets-25 i de två varianterna IFV och APC, samt det hjulgående pansarskyttefordonet Bumerang 8x8 samtliga nya fordon med tydliga spår av västerländsk design

Visades officiellt första gången under Segerparaden 1989 Skjutprov i Sverige visade att dess ERA var effektivt mot pilprojektiler (KE) Utgjorde indirekt

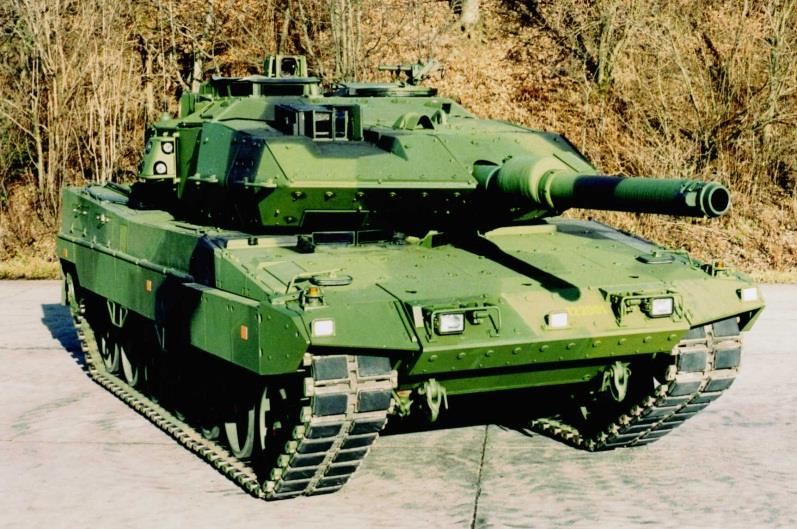

8 Visades officiellt första gången under Segerparaden 1989 Skjutprov i Sverige visade att dess ERA var effektivt mot pilprojektiler (KE) Utgjorde indirekt grund för de krav som sattes upp för Strv Ny (Strv 122) T-80U testades i Sverige som potentiell kandidat till våra mekaniserade brigader Försök i Boden 1994

T-90 är i grund och botten en uppgraderad T-72 med svetsat torn Namnbyte efter T-72:ans skrala insats i Gulfkriget i Tjetjenien gick det bättre Idag är ~550 ryska T-90 operativa och

9 T-90 är i grund och botten en uppgraderad T-72 med svetsat torn Namnbyte efter T-72:ans skrala insats i Gulfkriget i Tjetjenien gick det bättre Idag är ~550 ryska T-90 operativa och har även setts strida i Ukraina Vissa utrustade med Shtora-1, laservarnare /rökkastare för störning/vilseledning Mycket hög skyddsnivå - modulärt inbyggt skydd & vidareutvecklat ERA

BMP-3 visade offentligt upp för första gången vid Segerparaden i maj 1989 Vagnen är en av de bäst beväpnade i sin klass 100 mm kanon som kan skjuta såväl spränggranater som

10 BMP-3 visade offentligt upp för första gången vid Segerparaden i maj 1989 Vagnen är en av de bäst beväpnade i sin klass 100 mm kanon som kan skjuta såväl spränggranater som pansarvärnsrobotar + en parallellmonterad 30 mm akan Genom åren har BMP-3 visats upp med olika typer av skyddssystem Såväl explosivt reaktivt som aktivt (Shtora-1 ) och även Hard-Kill systemet ARENA

11 1997 Black Eagle 2010 T-95 läggs ner 2012 vid NATO-möte 2008 ÖB säger nej till SEP Stridsplattformen Armata kommer att använda många de funktioner som testades i den tidigare tilltänkta stridsvagen T-95 och modultänket känns igen från SEP

T-14 representerar en ny generation av ryska stridsvagnar mycket olik tidigare strv Mest betydelsefulla nya funktioner är obemannat fjärrstyrt torn + datoriseringen Besättningen på tre sittande i en

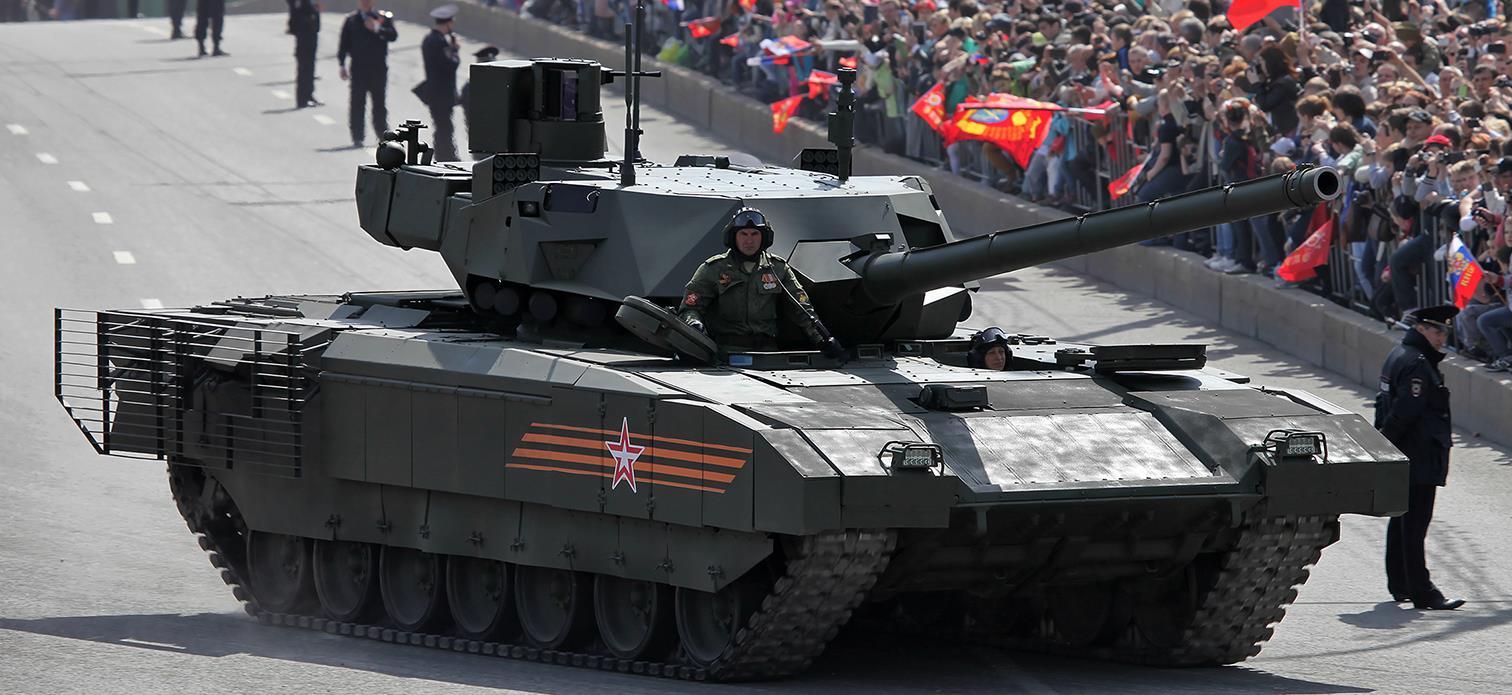

12 T-14 representerar en ny generation av ryska stridsvagnar mycket olik tidigare strv Mest betydelsefulla nya funktioner är obemannat fjärrstyrt torn + datoriseringen Besättningen på tre sittande i en kraftig bepansrad kapsel frontalt i chassit fysiskt separerade från det utrymme där ammunition lagras I jämförelse med T-90 är T-14 med sina 48 ton en betydligt större stridsvagn där ergonomin för besättningen har fått hög prioritet

T-14 är försedd med en helt nyutvecklad 125 mm kanon sägs ha 15-20% bättre precision Automatladdningen sägs kunna hantera nya 900 mm långa pilprojektilen Vakuum-1, vilket skulle kunna betyda en

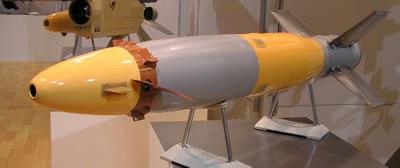

13 T-14 är försedd med en helt nyutvecklad 125 mm kanon sägs ha 15-20% bättre precision Automatladdningen sägs kunna hantera nya 900 mm långa pilprojektilen Vakuum-1, vilket skulle kunna betyda en penetrationsförmåga på motsvarande 1000 mm pansarstål Kanonen kan även skjuta pvrb (3UBK21Sprinter ATGM) mot mål på 12 km avstånd T-14 anses av vissa vara förbered för den 152 mm kanon som testades på T-95

T-14 är extremt väl skyddad och besättningens överlevnad har fått högsta prioritet Vagnen är försedd med det nya dubbel-reaktiva pansaret benämnt Malachit ovanpå ett laminerat tilläggsskydd bestående

14 T-14 är extremt väl skyddad och besättningens överlevnad har fått högsta prioritet Vagnen är försedd med det nya dubbel-reaktiva pansaret benämnt Malachit ovanpå ett laminerat tilläggsskydd bestående av metall-keramiska plattor Den bakre delen av T-14 förlitar sig på ett Bar Armour för skydd mot RPG Det aktiva Hard-Kill systemet Afghanit. täcker en frontal sektor om 120 Soft Kill systemet består av två styrbara utskjutningsanordningar riktade horisontellt samt två liknande enheter vertikalt riktade och försänkta i torntaket T-14 är även försedd med ett aktivt motverkanssystem för att utlösa minor

T-15 använder samma delsystem som T-14 men motorn placerad fram detta för att lättare möjliggöra utrymning av trupptransportutrymmet baktill med 6-7 soldater 3-mansbesättningen är placerad bakom

15 T-15 använder samma delsystem som T-14 men motorn placerad fram detta för att lättare möjliggöra utrymning av trupptransportutrymmet baktill med 6-7 soldater 3-mansbesättningen är placerad bakom motorutrymmet T-15 IFV uppges vara avsedd för användning inom specialiserade stridsgrupper om denna tunga IFV blir accepterad kommer produktion i fullskala påbörjas Troligen anledningen till att T-15 har samma skyddskoncept som T-14

T-15 är försedd med det fjärrstyrda tornet EPOCH från KBP beväpnat med en 30 mm automatkanon en kanon effektiv upp till 4 km Därutöver är två set om vardera

16 T-15 är försedd med det fjärrstyrda tornet EPOCH från KBP beväpnat med en 30 mm automatkanon en kanon effektiv upp till 4 km Därutöver är två set om vardera två Kornet-EM pansarvärnsrobotar integrerade ett set på var sida om tornet (dvs totalt 4 ATGM) max räckvidd om 8-10 km, tandemstridsdels genomslag 1200 mm RHA

17 2A42 30 mm automatkanon Metrologisk mast Kornet-EM APS APS EO-sensor LED APS APS KBP EPOCH turret Fjärrstyrd vapenhuv APS 7.62 OWS LED-ljus IR-lykta Kameror Tilläggsskydd Trimplåt APS Soft-Kill motverkan Sensorer Sidokamera Vattenjet Pads

EPOCH torn 30 mm akan 2 x 2 Kornet EM 12,7 mm RWS 2 instigningsluckor APS som tillval Bumerang 8x8 Bumerang 8x8 Videokameror Trimplåt Vattenjetmotor Tilläggsskydd

18 EPOCH torn 30 mm akan 2 x 2 Kornet EM 12,7 mm RWS 2 instigningsluckor APS som tillval Bumerang 8x8 Bumerang 8x8 Videokameror Trimplåt Vattenjetmotor Tilläggsskydd MacPherson MacPherson fjädringssystem Bumerang 8x8 ska ersätta äldre BTRs och kommer i varianterna IFV och APC Komponentgemenskap föreligger med fordonsfamiljen Kurganets-25

19 Det som händer i öst är på riktigt! Ryssarna synes ha lagt demonstratorverksamheten bakom sig Ekonomin är dock gränssättande och kommer att försena införandet I de RENO/REMO som våra stridsfordon nu ska genomgå genomförs ingen skyddsmässig uppgradering! Detta kan kräva insatser under fortsatt vidmakthållandefas FM inleder förstudie om Framtida stridsfordonskoncept inför omsättning av stridsfordonsflottan efter 2030 Bör leda till ekonomi för industristudier & internationell samverkan Vi står utanför det mesta som är på gång inom NATO och EDA vad gäller utpekad framtida fordonsteknik. Svenskt deltagande bör möjliggöras

20 Vill Du veta mer: Armatas chefskonstruktör Andrey Terlikov i samspråk med Rysslands president Vladimir Putin
