1 FÖRSVARETS MATERIELVERK Epbv 3022 Instruktionsbok Termisk maskering Förrådsbeteckning: M Förrådsbenämning: IBOK TM EPBV 3022 Fastställd jämlikt: VO Mark :41381/05 Utgåva: 1 Distribution via: Försvarets bok- och blankettförråd

2 Till Pbv 302 finns följande instruktionsböcker: Instruktionsbok Pbv 302A M Instruktionsbok Stripbv 3021 M Instruktionsbok Epbv 3022 M Instruktionsbok Bplpbv 3023 M Instruktionsbok Rlpbv 3024 M Instruktionsböckerna består av följande häften: Pbv 302A Stripbv 3021 Epbv 3022 Bplpbv 3023 Rlppv Inledning M M M M M Tillbehör M M M M M Vagnskropp M M M M M Brandsläckning M M M M M Motor M M M M M Kraftöverföring M M M M M Bandaggregat M M M M M Körning/Jvgtp M M M M M Vapen, ammunition M M M M M Rikt- och eldledn. M M M M M Observationsutr. M M M M M Elsystem M M M M M Sambandsutr. M M M M M Flytutrustning M M M M Vård M M M M M Under flik 17 ingår Termisk maskering M M M M M Pos 2 utrustning - - M Övningsvapenhållare M M M M M

3 TERMISK MASKERING INNEHÅLL ALLMÄNT... 5 Varför termisk maskering?... 5 Maskeringsmateriel... 7 Lös maskeringsmateriel... 7 Fast monterad maskering... 7 KONSTRUKTION OCH FUNKTION... 8 Maskeringskåpa... 8 Maskeringsdukar... 8 Maskeringsrep... 8 Maskeringsmattor... 8 Maskeringsspiral... 9 HANDHAVANDE Ditsättning av maskeringskåpa Ditsättning av maskeringsdukar Ditsättning av maskeringsrep Maskeringsspiraler

4 4

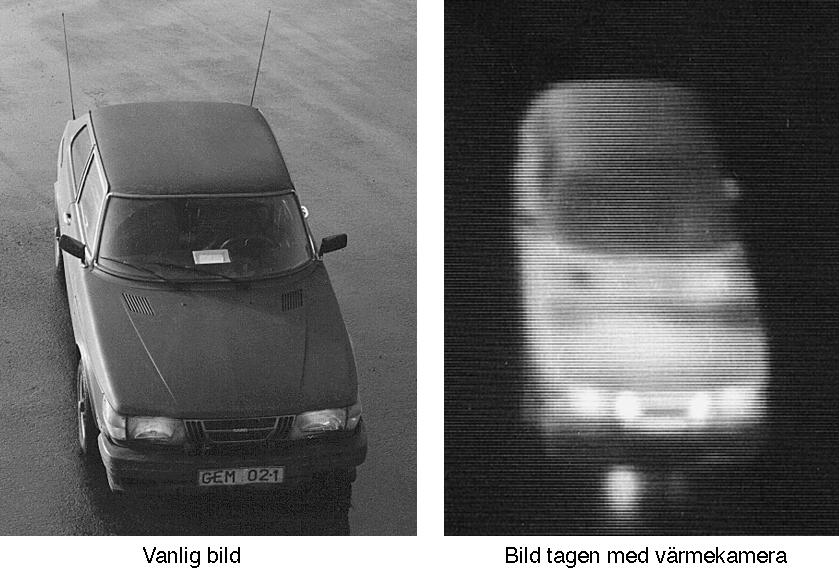

5 Allmänt TERMISK MASKERING Varför termisk maskering? All materia utsänder värmestrålning. Strålningens styrka beror på värmen i materialet. Ju högre värme desto intensivare strålning. Värmestrålningen (den termiska IR-strålningen) kan inte uppfattas av ögat. Speciella instrument, IRsensorer, måste användas. Bild 1. Omaskerat fordon IR-sensorer finns i operativa spanings- och vapensystem. Sensorerna gör det möjligt att använda systemen också i mörker. Sensorerna är passiva, dvs de sänder inte ut någon egen signal eller strålning som kan röja användaren. 5

6 Med IR-sensor kan man urskilja till exempel ett fordon från den bakgrund som terrängen utgör. Fordon som alstrar värme i sina motorer, bromsar, drivanordningar etc, kan med IR-sensorer upptäckas på upp till 3 km avstånd. På nedanstående bilder visas hur en IR-signatur kan se ut. Här visas också vilka maskeringseffekter som kan åstadkommas med speciell termisk maskering. Bild 2. Termiskt maskerat fordon 6

7 Maskeringsmateriel Termisk maskering är ett system med materiel för isolering, skärmning och lågstrålande ytskikt. Det används för att försvåra upptäckt och identifiering av vagnen med hjälp av värmekänsliga sensorer. Lös maskeringsmateriel Maskering utförs med en materielsats M Maskmtrl Pbv3022/S. Satsen monteras på order vid mobilisering och innehåller följande materiel. Maskeringskåpa för bakre utblåsningsgallret. Fyra maskeringsdukar för bromsar och frontpansar i transmissionsrummet. Polyesterlina för fastsättning av maskeringsdukarna. Fyra maskeringsrep för vagnens sidor. Ett maskeringsrep för tornet. Fast monterad maskering I vagnen finns fast monterad termisk maskering. Montering av denna utförs vid verkstad i fred. Den fasta maskeringen består av maskeringsmattor av två olika typer, med aluminiumfolie respektive grå PVC på ytan. Mattorna sitter på frontpansaret i transmissionsutrymmet, vid skyttens och egruppchefens platser samt i stridsrummet på väggar, tak och dörrar. Ovanpå och baktill på vagnen finns maskeringsspiraler där man fäster ris. 7

8 Konstruktion och funktion Maskeringskåpa Maskeringskåpans ovansida är belagd med ett lågstrålande ytskikt. Kåpan sätts över bakre utblåsningsgallret och styr den varma kylluften bakåt. Maskeringsdukar Maskeringdukarna tillsammans med maskeringsmattorna i transmissionsrummet dämpar utstrålning av värme i riktning framåt. Maskeringsdukarna i kombination med maskeringsmattorna motverkar också snabb nedkylning av motor- och transmissionsrummen vid stopp i stark kyla. Maskeringsdukarna för bromsarna träs mellan kylluftskåpan och vagnskroppen. Maskeringsdukarna för frontpansaret läggs framför styrkopplingen och bromsarna och knyts fast med linor. Maskeringsrep Maskeringsrepen fästs utefter vagnens sidor och på vapenhuven. I repen fästs ris. Färskt ris har god termisk maskeringseffekt och hjälper dessutom till att förhindra visuell upptäckt. Maskeringsmattor Maskeringsmattorna är självhäftande och dämpar utstrålningen av värme. 8 Bild 3. Maskeringsmatta på frontlucka

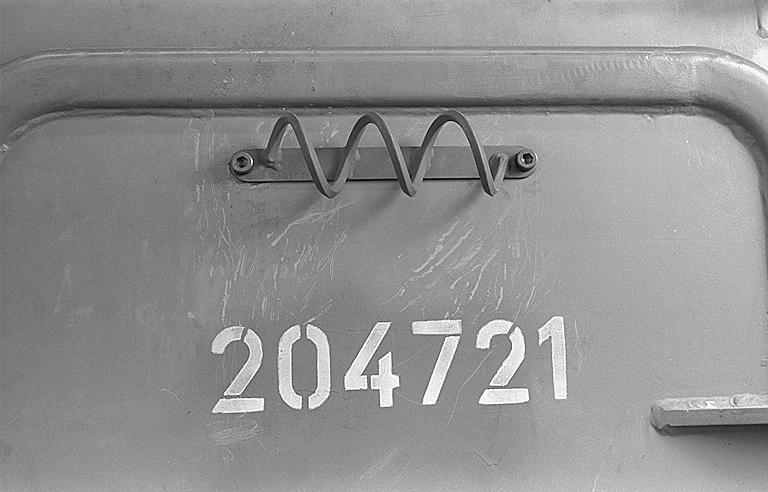

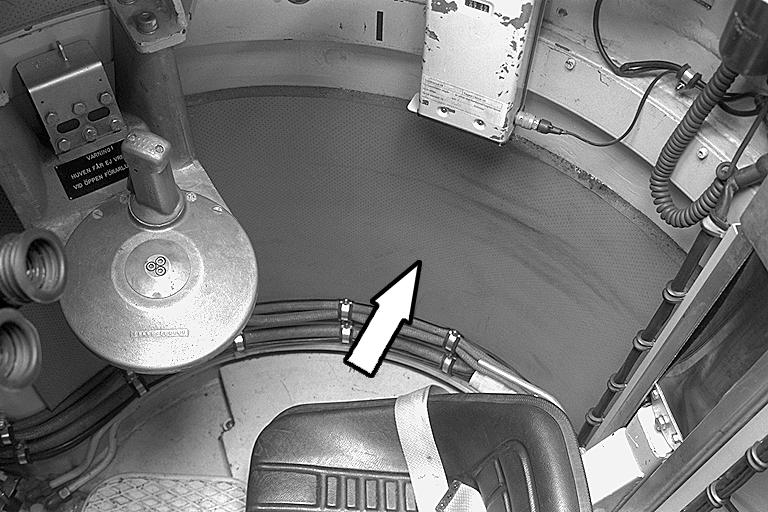

9 Maskeringsspiral Bild 4. Termisk maskering vid egruppchefens plats Maskeringsspiralerna sitter på vagnens stridsluckor och bakdörr. I maskeringsspiralerna fästs färskt ris. Bild 5. Maskeringsspiral på bakdörr 9

10 10 Bild 6. Maskeringsspiraler på ovansidan

11 Handhavande Ditsättning av maskeringskåpa 1 Vänd fästvinklarna utåt på maskeringskåpan.låt fästvinklarna sitta lösa. 2 Ta bort de två muttrarna och brickorna på sidan av bakre utblåsningsgallret vid antennfästena. 3 Ta bort brandsläckaren och täcklocket mellan insugnings- och utblåsningsgallren. 4 Placera maskeringskåpan så att avgasrören för motorn och värmaren passar i kåpans uttag. Kåpan skall täcka hela gallret. 5 Sätt tillbaka täcklocket och passa in kåpan så att den inte tar i täcklocket. 6 Sätt dit brickorna och muttrarna och dra fast fästvinklarna mot vagnskroppen. 7 Dra åt skruvarna som håller fästvinklarna i kåpan. Bild 7. Maskeringskåpa 11

12 Ditsättning av maskeringsdukar 1 Öppna frontluckorna. 2 Trä ner maskeringsduk 2 på vänster sida mellan bromsens kylluftskåpa och vagnskroppen. Det runda uttaget i duken ska hamna runt locket på slutväxeln. Vänd den blanka sidan in mot transmissionsrummet. 3 Sätt dit maskeringsduk 1 för höger sida på samma sätt. 4 Sätt dit maskeringsduk 3 framför vänster drivaxel och bromsenhet mot frontpansaret. 5 Sätt dit maskeringsduk 4 framför höger bromsenhet, drivaxel och konisk växel mot frontpansaret. 6 Trä linan genom öljetterna på maskeringsduk 4 vid fästet för styrkopplingen och knyt ihop. Kapa linan efter behov och svetsa änden. 7 Trä linan genom öljetterna i överkant på maskeringsduk 3 och 4. Fäst dukarna i kablaget vid dukarnas överkant med linan. Kapa linan efter behov och svetsa änden. Ditsättning av maskeringsrep 1 Fäst de två långa repen på vagnens sidor. Fäst repen i handtagen nedanför främre strålkastarna. Dra sedan repen genom maskeringsöglorna på vagnens sida. Fäst det övre repet i handtaget på trimfacket. Fäst det nedre repet i den nedre maskeringsöglan på trimfacket. Bild 8. Ditsättning av maskeringsrep 12

13 2 Trä in kvistar i repens springor. Placera kvistarna något oregelbundet, men ändå så att sidorna täcks väl. 3 Trä den fria änden genom en springa i repet ca en halv meter från bakre fästpunkten. Dra åt, repet låser sig själv. Trä änden genom maskeringsöglan igen och därefter genom en springa i repet. Dra åt och spänn repet ordentligt. Bild 9. Spänning av maskeringsrep 4 Vid byte av ris, fäll ut trimfacken så att repen slackas. Stäng trimfacket när nytt ris satts dit så att repen spänns igen. 5 Sätt dit korta rep på vapenhuven och eldledningshuven. 6 Sätt dit kvistar i repens springor. Riset ska täcka vapenhuvens och eldledningshuvens yttersidor. 13

14 OBS Sätt inte dit för mycket kvistar! Huvarna måste kunna vridas utan hinder. 7 Spänn repen. Maskeringsspiraler Fäst färskt ris i maskeringsspiralerna. 14
